MANUAL DE USUARIO WX550.1 WORX

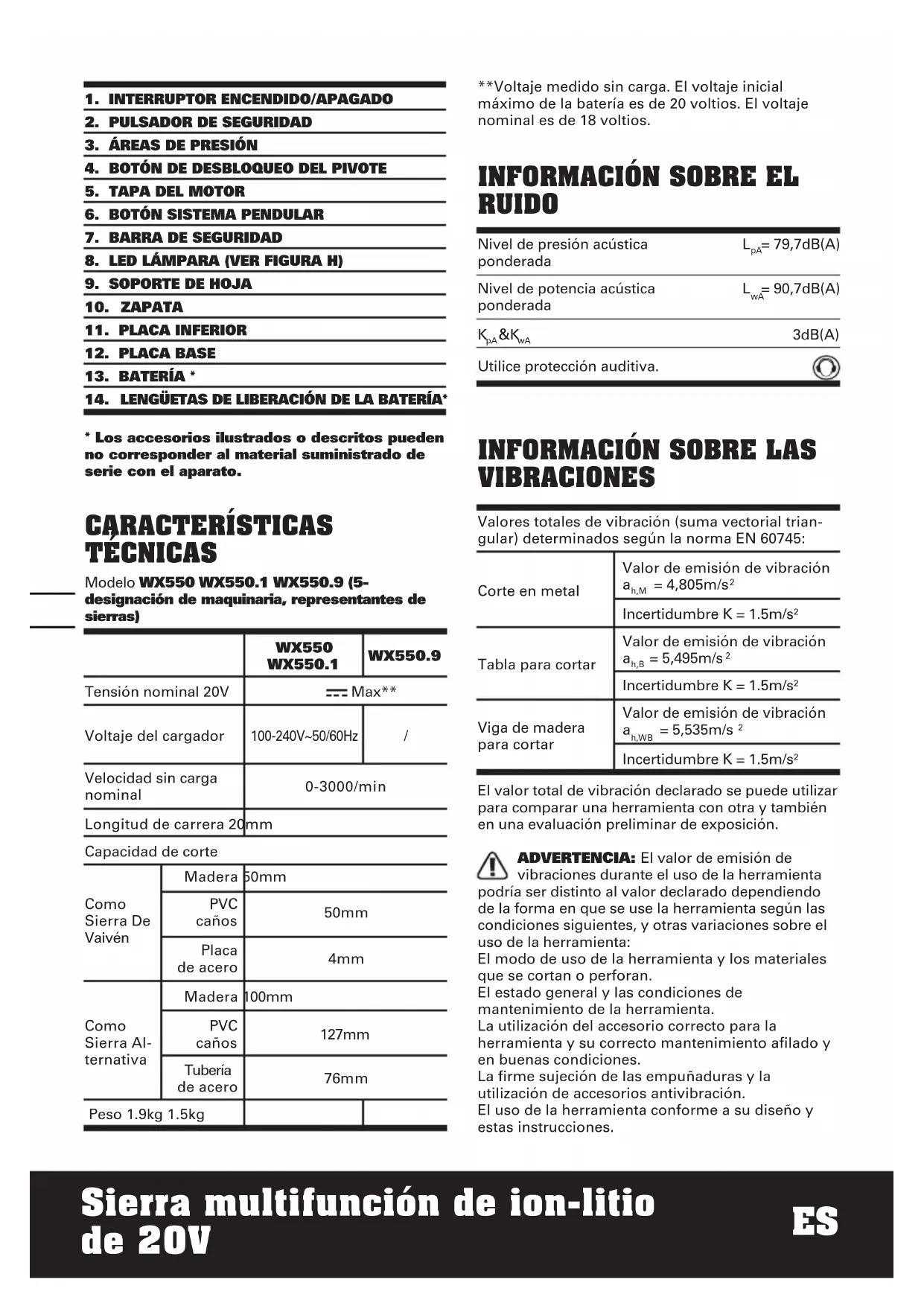

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato. CARACTERÍSTICAS TÉCNICAS Modelo WX550 WX550.1 WX550.9 (5- designación de maquinaria, representantes de sierras) WX550 WX550.1 WX550.9 Tensión nominal 20V Max** Voltaje del cargador 100-240V~50/60Hz

Velocidad sin carga nominal 0-3000/min Longitud de carrera 20mm Capacidad de corte Como Sierra De Vaivén Madera 50mm PVC caños 50mm Placa de acero 4mm Como Sierra Al- ternativa Madera 100mm PVC caños 127mm Tubería de acero 76mm Peso 1.9kg 1.5kg **Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios.

INFORMACIÓN SOBRE EL

RUIDO Nivel de presión acústica ponderada

= 79,7dB(A) Nivel de potencia acústica ponderada

3dB(A) Utilice protección auditiva.

INFORMACIÓN SOBRE LAS

VIBRACIONES Valores totales de vibración (suma vectorial trian- gular) determinados según la norma EN 60745: Corte en metal Valor de emisión de vibración

Incertidumbre K = 1.5m/s² Tabla para cortar Valor de emisión de vibración

Incertidumbre K = 1.5m/s² Viga de madera para cortar Valor de emisión de vibración

Incertidumbre K = 1.5m/s² El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición. ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta: El modo de uso de la herramienta y los materiales que se cortan o perforan. El estado general y las condiciones de mantenimiento de la herramienta. La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones. La firme sujeción de las empuñaduras y la utilización de accesorios antivibración. El uso de la herramienta conforme a su diseño y estas instrucciones.

1. INTERRUPTOR ENCENDIDO/APAGADO

2. PULSADOR DE SEGURIDAD

4. BOTÓN DE DESBLOQUEO DEL PIVOTE

LENGÜETAS DE LIBERACIÓN DE LA BATERÍA*2928 Sierra multifunción de ion-litio de 20V

Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo. Cómo minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS WX550 WX550.1 WX550.9 1hr Cargador (WA3860) 1 1 / 2Ah Batería (WA3551.1) 1 2 / Hoja de sierra de calar para madera

Hoja de sierra de calar para metal

Hoja de sierra de calar para aluminio

Hoja de sierra de sable para madera

Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar. ADVERTENCIA DE SEGURIDAD GENERAL

SOBRE LA SIERRA SABLE

1. Sostenga la herramienta por las

empuñaduras aislantes cuando realice una operación de corte, perforación o desbaste. De este modo evitará posibles descargas eléctricas, en caso de que su herramienta o accesorio contacte con cables ocultos.

PARA SU HERRAMIENTA DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio. c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado. j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice. k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento. l) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 ºC ± 5 ºC). m) Al eliminar las baterías, mantenga3130 Sierra multifunción de ion-litio de 20V

las baterías de distinto sistema electroquímico separadas unas de otras. n) Recargue solo con el cargador indicado por WORX. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías. o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. p) Mantenga la batería fuera del alcance de los niños. q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. r) Extraiga la batería del aparato cuando no lo utilice. s) Deshágase del producto correctamente. SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones. Advertencia Utilíce protección auditiva Utilice protección ocular Utilice una máscara antipolvo Li-I on No tirar las baterías. Las baterías agotadas deben llevarse al punto local de recogida o reciclaje de residuos No quemar No exponer a la lluvia o al agua Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. Compruebe que se haya extraído la batería antes de cambiar los accesorios Utilice guantes de protección Madera Metal Aluminio Plástico Incorrecto Correcto Sierre con presión moderada para lograr resultados de corte óptimos y precisos. Bloquear Desbloquear Puntos de pinzamiento3130 Sierra multifunción de ion-litio de 20V

xINR18/65-y Celdas de batería de ion-litio cilíndricas con un diámetro y altura máximos de 18 y 65 mm, respectivamente; la“x” representa un número de celdas conectadas en serie (en blanco si es 1);“-y” representa un número de celdas conectadas en paralelo (en blanco si es 1). INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente. USO INDICADO La máquina son 2 sierras en 1 una herramienta con la funciones de sierra de hender y sierra de vaivén, diseñada para serrar madera, plástico, metal y materiales de construcción, a la vez que descansa firmemente en la pieza. Es adecuada para realizar cortes rectos y curvos. MONTAJE Y FUNCIONAMIENTO

Extracción de la batería Ver Fig. A1 Carga de la batería Ver Fig. A2 Instalación de la batería Ver Fig. A3 Ajuste del modo de trabajo En la Posición I, esta herramienta se puede utilizar como sierra de vaivén. En la Posición II, esta herramienta se puede utilizar como sierra alternativa. ATENCIÓN: Para optimizar el rendimiento de corte, seleccione la hoja más adecuada para el modo de trabajo (hoja de sierra de sable especial no incluida). ADVERTENCIA!

• Para no pillarse, mantenga las manos alejadas de la bisagra cuando cambie las posiciones.

• Para evitar que la herramienta se ponga en marcha accidentalmente, asegúrese de mantener las manos alejadas del botón de seguridad.

• Antes de utilizar la herramienta, compruebe que el botón de desbloqueo del pivote esté bloqueado. Ver Fig. B1 - C4 MONTAJE Cambio de la hoja de sierra Cuando se utiliza el modo de sierra de vaivén, los dientes de la hoja miran hacia fuera, tal como se muestra en la figura D1. En el modo de sierra de sable, los dientes de la hoja deben estar orientados tal como se muestra en la figura D3. PRECAUCIÓN: Mantenga las manos alejadas del botón de seguridad para evitar accionar el conmutador antes de realizar cualquier ajuste o de quitar o instalar piezas o accesorios. Ver Fig. D1-D3 FUNCIONAMIENTO ADVERTENCIA! Peligro de quemaduras. No toque la hoja inmediatamente después de utilizarla. Si entra en contacto con la hoja, se puede lesionar. Interruptor de seguridad encendido/apagado ATENCIÓN: Por motivos de seguridad no es possible enclavar el interruptor de conexión/desconexión del aparato, debiendo por ello mantenerse pulsado durante el funcionamiento del aparato. Ver Fig. E Función de péndulo Ver Fig. F1, F2 Tronzado ADVERTENCIA!

• Nunca agarre el cabezal del eje cuando utilice la herramienta.

• Nunca agarre la tapa del motor cuando utilice la herramienta. Utilice siempre una hoja adecuada al material y al grosor del material a ser cortado. Antes de cortar cualquier tipo de material, asegúrese de que está firmemente anclado o fijado para impedir que se resbale. Si sujeta la pieza con la mano o contra su cuerpo quedará inestable y puede perder el control.

• Siempre que sea posible, la zapata de la sierra se debe aguantar firmemente contra el material que está cortando. De esta forma se impedirá que la sierra salte o vibre, lo que minimizará las posibilidades de que la hoja se rompa. Ver Fig. G1 – G3 LED lámpara Ver Fig. H3332 3332 Sierra multifunción de ion-litio de 20V

Si su herramienta eléctrica se recalienta demasiado, accione sin carga durante 2 o 3 minutos para enfriar el motor. Evite el uso prolongado a velocidades muy bajas. Cualquier movimiento del material puede afectar en la calidad del corte. La hoja corta en movimiento ascendente y puede provocar astillas en el borde superior. Cerciórese de que el borde superior no sea una superficie visible cuando el trabajo esté terminado. MANTENIMIENTO Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta.

PROBLEMAS Síntomas Causas posibles Solución posible La her- ramienta se detiene súbitamente durante el uso. Sobrecarga. Temperatura elevada en la batería. Carga baja la batería. Quite carga a la máquina inmedi- atamente y deje que se enfríe durante aproxi- madamente 30 segundos a máxima veloci- dad sin carga. Cargue la bat- ería. PROTECCION AMBIENTAL Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el product, Descripción WORX Sierra multifunción de ion-litio Modelo WX550 WX550.1 WX550.9 (5- des- ignación de maquinaria, representantes de sierras) Funciones Sierras de diversos materials Cumple con las siguientes Directivas, 2006/42/EC 2011/65/EU 2014/30/EU Normativas conformes a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 La persona autorizada para componer el archivo técnico, Nombre Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK Suzhou 2017/04/18 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación3332
