NAVODILA ZA UPORABO WX550.1 WORX

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

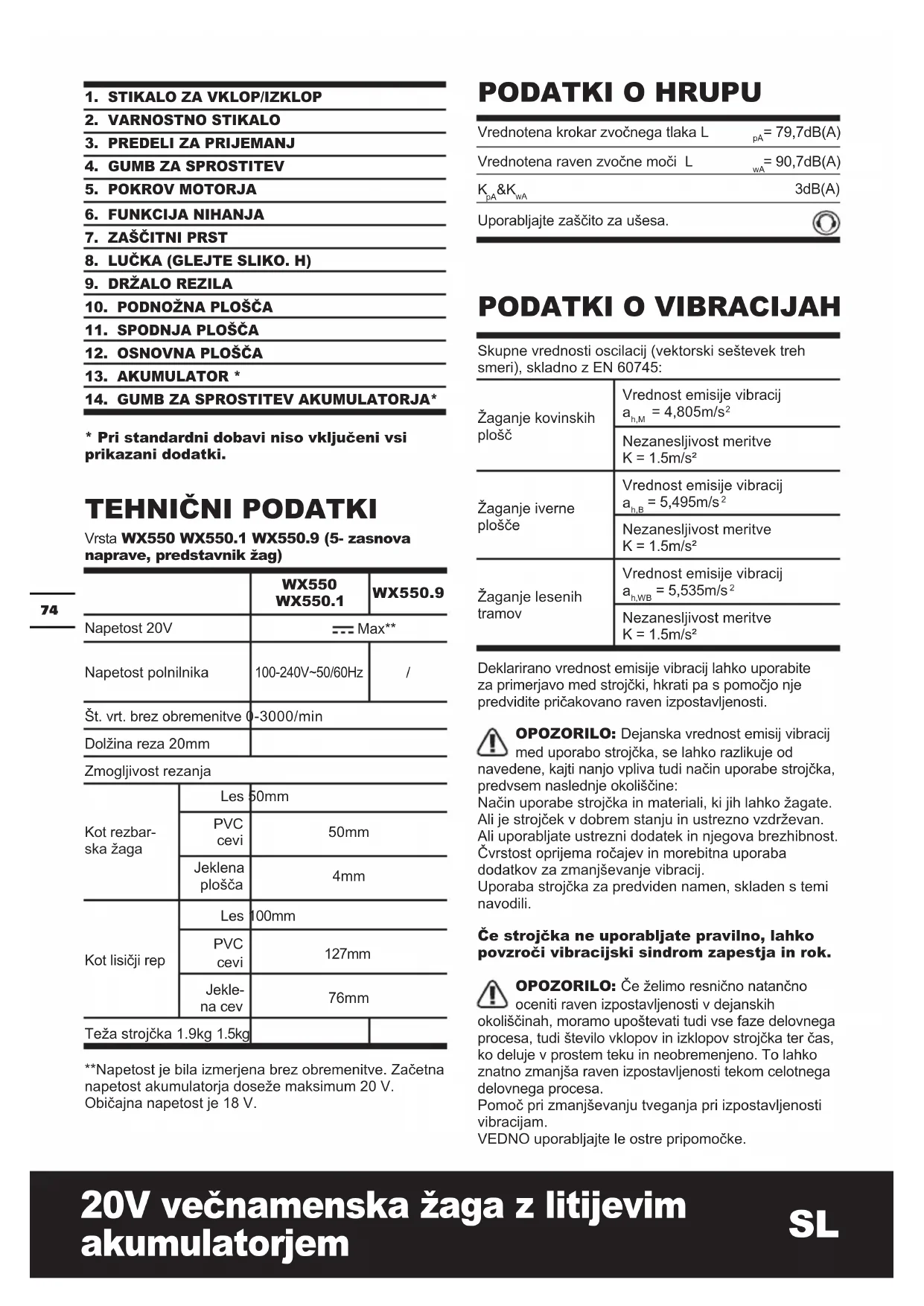

TEHNIČNI PODATKI

Vrsta WX550 WX550.1 WX550.9 (5- zasnova naprave, predstavnik žag)

	WX550WX550.1	WX550.9
Napetost 20V	--- Max**
Napetost polnilnika	100-240V~50/60Hz	/
Št. vrt. brez obremenitve 0-3000/min
Dolžina reza 20mm

Zmogljivost rezanja

Kot rezbar-ska žaga	Les	50mm
	PVC cevi	50mm
	Jeklena plošča	4mm
Kot lisičji rep	Les	100mm
	PVC cevi	127mm
	Jekle-na cev	76mm
Teža strojčka 1.9kg 1.5kg

**Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.

PODATKI O HRUPU

Vrednotena krokar zvočnega tlaka L	_pA = 79,7dB(A)
Vrednotena raven zvočne moči L	_wA = 90,7dB(A)
K_pA \& K_wA	3dB(A)
Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:
Žaganje kovinskih plošč	Vrednost emisije vibracij a_h,M = 4,805m/s^2
	Nezanesljivost meritve K = 1.5m/s^2
Žaganje iverne plošče	Vrednost emisije vibracij a_h,B = 5,495m/s^2
	Nezanesljivost meritve K = 1.5m/s^2
Žaganje lesenih tramov	Vrednost emisije vibracij a_h,WB = 5,535m/s^2
	Nezanesljivost meritve K = 1.5m/s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali, ki jih lahko žagate.

Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba strojčka za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklomov in izklomov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostre pripomočke.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno). Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij. Strojčka ne uporabljajte pri temperaturah pod 10°C. Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX550 W	WX550.1 WX	550.9
1hr Polnilec (WA3860)	1 1 /
2Ah Akumulator (WA3551.1)	1 2 /
Rezilo za les - povratna žaga	1 1 1
Rezilo za kovino - povratna žaga	1 1 1
Rezilo za aluminij - povratna žaga	1 1 1
Rezilo za les - vbodna žaga	1 1 1
Spodnja plošča	1 1 1

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOSTNA OPOZORILA ZA POVRATNO ŽAGO

1. Povratno žago med uporabo trdno držite za izolirana ročaja, kajti rezilo bi lahko prišlo v stik z električnim kablom. Stik rezila z električnim kablom pod napetostjo bi povzročil naelektritev neizoliranih delov orodja in električni udar.

DODATNI VARNOSTNI PREDPISI ZA POVRATNO ŽAGO

1. Nosite zaščitno masko za prah.

VARNOSTNA OPOZORILA ZA AKUMULATOR

odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20°C ± 5°C).
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.
n) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
r) Če orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.

SIMBOLI

	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo.
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
Li-lon	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov.
	Prepovedano sežiganje
	Ne izpostavljajte dežju ali vodi
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Poskrbite, da boste pred menjavanjem dodatkov odstranili akumulator
	Nosite zaščitne rokavice.

	Les
	Kovina
	Aluminij
	Plastika
	Nepravilno
	Pravilno
	Med žaganjem pritiskajte na orodje z zmernim pritiskom, kajti tako boste dosegali natančne rezultate.
	Zaklenjeno
	Odklenjeno
	Točke ujetja
xINR18/65-y	Cilindrične litijeve akumulatorske celice največjega premera 18 mm in dolžine 65 mm; “x” predstavlja število zaporedno vezanih celic,če je 1, potem je to mesto prazno;“-y” predstavlja število vzporedno vezanih celic,če je 1 je mesto prazno.

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMEN UPORABE:

Strojček je skupek dveh žag v eni, saj združuje lisičji rep in rezbarsko žago v enem, namenjena pa je za žaganje lesa, plastike, kovinskih in gradbenih materialov, pri čemer je trdno naslonjena na obdelovanec. Primerna JE ZA ravne v vijugaste Reze.

SESTAVLJANJE IN NAČIN UPORABE

OPRAVILO SLIKA
PRED ZAČETKOM UPORABE
Odstranjevanje akumulatorja Glejte sliko A1
Polnjenje akumulatorja Glejte sliko A2
Nameščanje akumulatorja	Glejte sliko A3
Nastavitev načina delaV položaju I to orodje deluje kotrezbarska žaga.V položaju II to orodje deluje kotlisičji rep.OPOMBA: Za zagotovitevnajboljših rezultatov, izberite tistorezilo, ki najbolje ustreza delu, kiga boste opravljali (posebno rezilozapovratno žago ni priloženo).OPOZORILO!Če želite preprečiti, davas priščipne, imejte dlani medspreminjanjem položaja glavevedno proč od zgloba.Zaradi preprečevanjanehotenega vklopa orodja,poskrbite, da orodja ne bostedržali za gumb za zaklepanje.Pred začetkom dela seprepričajte, da je gumbzasprostitev v zaklenjenem položaju.	Glejte sliko B1- C4
SESTAVLJANJE
Zamenjava Žaginega listaV načinu vbodne žage, naj bodozobje rezila obrnjeni ven, kot jeprikazano na sliki D1; v načinupovratne žage, naj bodo zobjerezila obrnjeni, kot je prikazano nasliki D3.POZOR: Prednastavljanjem aliprilagajanjem pripomočkov,imejte roke proč od gumba zazaklepanje, da ne boste po nesreči zagnali strojčka.	Glejte sliko D1– D3

NAČIN UPORABE

OPOZORILO! Nevarnost opeklin. Nikoli se ne dotikajte rezila takoj po končanem delu. Pri ahko utrpite poškodbe.

Vklop/izklopOPOMBA: Iz varnostnih razlogov aretiranje vklopno/izklopnega stikala ni možno, ampak mora biti le-to med delovanjem žage stalno pritisnjeno.	Glejte sliko E
Funkcija nihanja Glejte sliko F1, F2
RezanjeOPOZORILO!• Med uporabo strojčka, nikoli ne prijemajte za pregibno glavo.• Med uporabo strojčka, nikoli ne prijemajte pokrova motorja. Vedno uporabite rezilo, ki je namenjeno za vrsto in debelino materiala, ki ga obdelujete. Pred začetkom rezanja kateregakoli materiala, se prepričajte, da je obdelovanec dobro vpet. Če med žaganjem z eno roko držite obdelovanec, oziroma slednjega obirate ob svoje telo, to lahko povzroči izgubo nadzora.• Če je možno, podnožno ploščo med žaganjem pritisnite trdno ob obdelovanec. To bo preprečilo, da bi orodje poskakovalo ali vibriralo, hkrati pa preprečilo nevarnost za deformacijo žaginega lista.	Glejte slikoG1 – G3
LED delovna lučka Glejte sliko H

NAPOTKI ZA UPORABO VEČNAMENSKE ŽAGE

Če se vaše orodje med delom segreje, ga približno 2-3 minute pustite delovati neobremenjenega, da se motor ohladi. Izogibajte se predolgemu delu z nizkimi hitrostmi.

Če se obdelovanec med obdelavo premika, potem kakovost obdelave ne bo takšna, kot si jo želite. Rezilo reže obdelovanec od spodaj navzgor in lahko razcefra zgornjo površino.

Poskrbite, da bo na zgornji strani površina, ki po vgradnji obdelovanca ne bo vidna.

VZDRŽEVANJE

Vašega strojčka ne rabite dodatno mazati.

Strojček tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite ga le s suho krpo. Strojček vedno shranjujte na suhem mestu. Poskrbite,

da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu. Med uporabo strojčka boste skozi prezračevalne reže lahko opazili iskrenje. To je običajno in ne bo poškodovalo strojčka.

ODPRAVLJANJE NAPAK

Simptom	Morebitni vzroki	Možna rešitev
Strojček se med delovanjem nenadoma zaustavi.	Preobre-menitev.Temperatura akumulatorja je previsoka.Nizka napetost aku-mulatorja.	Takoj prenehajte z delom in orodje približno 30 sekund neobremenjenega zaženite z najvišjimi vrtljaji.Polnjenje akumulatorja

VAROVANJE OKOLJA

Odpadnih električnih orodij ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.

Dostavite jih na mesto za ločeno zbiranje

odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi.

POSITEC Germany GmbH

Opis izdelka WORX večnamenska žaga z litijevim akumulatorjem

Vrsta izdelka WX550 WX550.1 WX550.9 (5- zasnova naprave, predstavnik žag)

Funkcija Žaganje različnih materialov

Skladen z naslednjimi direktivami,

2006/42/EC

2011/65/EU

2014/30/EU

In izpolnjuje naslednje standarde:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime Russell Nicholson

Naslov Positec Power Tools (Europe) Ltd, PO
