HASZNÁLATI ÚTMUTATÓ CoolAir SP 950C DOMETIC
Állóklíma-berendezés
Használati utasítás. 296
A készülék használata előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a készüléket továbbadja, mellékelje hozzá a használati útmutatót is.

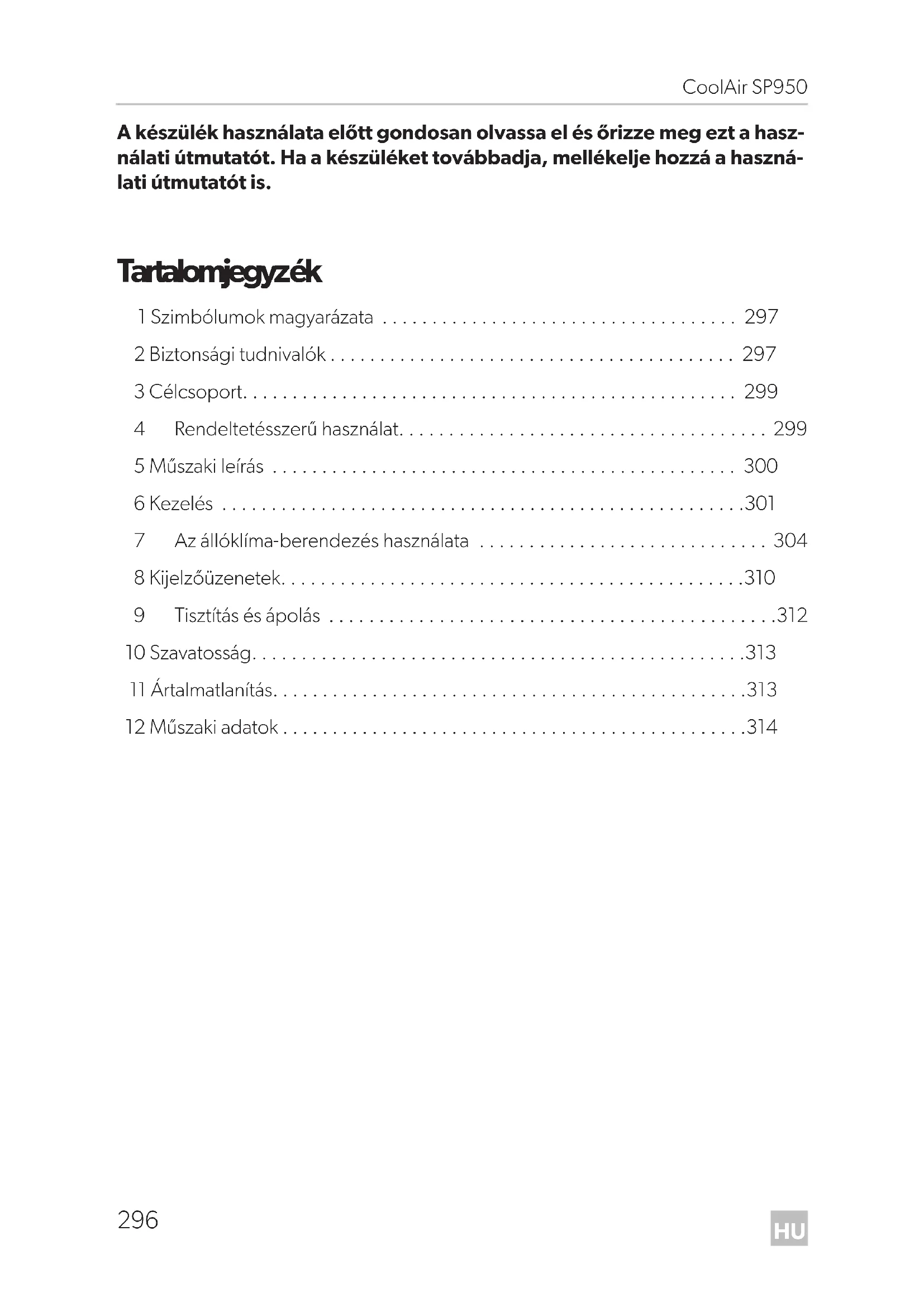

Tartalomjegyzék
1 Szimbólumok magyarázata 297
2 Biztonsági tudnivalók 297
3 Célcsoport.... 299
4 Rendeltetésszerű használat. 299
5 Műszaki leírás 300
6 Kezelés ....301
7 Az állóklíma-berendezés használata 304
8 Kijelzőüzenetek. 310
9 Tisztítás és ápolás .....312
10 Szavatosság. 313
11 Ártalmatlanítás. 313
12 Müszaki adatok....314
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági tudnivalók
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
2.1 A készülék kezelése
FIGYELMEZTETÉS!
- Az állóklíma-berendezést csak a gyártó által megadott felhasználási célra használja, és ne módosítsa, illetve ne építse át a készüléket!
- Ha az állóklíma-berendezésen sérülések láthatók, akkor azt nem szabad üzembe helyezni.
- Az állóklíma-berendezésen történő karbantartást és javításokat csak a kapcsolódó veszélyeket, illetve a vonatkozó előírásokat ismerő szakemberek végezhetnek. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
Javítás esetén forduljon az illetékes szervizhez (a címek a hátoldalon találhatók).
- Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik vagy tapasztalatlanságuk vagy tudatlanságuk miatt a készüléket nem tudják biztonságosan használni, a készüléket nem használhatják felügyelet vagy felelős személy utasítása nélkül.
- Az elektromos berendezés nem játék!
Úgy tárolja és használja a készüléket, hogy gyermekek ne férhessenek hozzá.
- A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
- Ügyeljen arra, hogy a levegő távozásának tartományában ne legyenek éghető tárgyak tárolva, illetve felszerelve. A távolság legalább 50 cm legyen.
- Az állóklíma-berendezést ne alkalmazza gyúlékony folyadékok vagy gázok közelében.
- Tüz esetén ne oldja az állóklíma-berendezés felső fedelét, hanem használjon engedélyezett oltószert. Az oltáshoz ne használjon vizet.
- Ne nyúljon a szellőzőrácsokba vagy levegőkifúvókba, és ne dugjon idegen tárgyakat a berendezésbe.
VIGYÁZAT!
- Az állóklíma-berendezésen végzendő munkáknál (tisztítás, karbantar-tás stb.) kösse le az áramellátás összes csatlakozását.
FIGYELEM!
- Az állóklíma-berendezés nem használható mezőgazdasági vagy építőgépekben.
- Az SP950T tetőrögzítésű párologtató egységgel rendelkező SP950 állóklíma-berendezéssel felszerelt járművek csak olyan mosóberendezésekben tisztíthatók, amelyekben a felső kefe kézzel kikapcsolható.
- Kapcsolja ki az állóklíma-berendezést, mielőtt a vezetőfülkét karban-tartási célból megbillenti.
- Kapcsolja ki az állóklíma-berendezést, mielőtt automatikus mosószerkezeteket (mosóberendezést stb.) használ a jármű tisztításához.
- Vegye figyelembe, hogy a vezetőfülke megbillentése előtt vagy karbantartási célokhoz a maradék kondenzvizet kézzel kell a berendezésből leengedni („A kondenzátum leszivattyúzása (csak SP950, SP950T tetőrögzítésű párologtató egységgel)“ fej., 308. oldal).
- Az állóklíma-berendezést ne használja 0 °C alatti külső hőmérséklet esetén.
- Tájékozódjon járműje gyártójánál, hogy az állóklíma-berendezés járműre történő ráépítése szükségessé teszi-e a forgalmi engedélyben bejegyzett járműmagasság módosítását.
2.2 Biztonság a készülék üzemeltetése során
FIGYELEM!
- Ne dugjon idegen tárgyakat a berendezésbe.
MEGJEGYZÉS
- Annak érdekében, hogy a kondenzvíz a párologtatóegységből automatikusan lefolyhasson, az üzemeltetés során az oldalirányú dőlés legfeljebb 5° lehet.
- A kompresszor védelme érdekében az üzemeltetés során az előre irányuló dőlés legfeljebb 10° lehet. Ellenkező esetben a kompresszor kikapcsol. 5 perc múltán a teljes berendezés kikapcsol.
3 Célcsoport
A készülékre vonatkozó alábbi információk (kezelési útmutatók, a készülék kezelése, biztonsági megjegyzések stb.) az állóklíma-berendezés használójának szólnak.
4 Rendeltetésszerű használat
Az állóklíma-berendezés tehergépjármű-vezetőfülkék belső terének hűtött és nedvesített levegővel történő klimatizálására szolgál.
Az állóklíma-berendezés álló helyzeti üzemre van kialakítva. Az utazás során történő használat lehetséges.
Az állóklíma-berendezés nem használható mezőgazdasági vagy építőgépekben.
MEGJEGYZÉS
Az állóklíma-berendezés csak a gyártó szerelőkészletének felhasználásával szerelhető be.
5 M ú s z a k i l e
Az állóklíma-berendezés segítségével a vezetőfülke belső terének változtatható klimatizálása lehetséges. Az állóklíma-berendezés a belső tér levegőjét a beszívórá-cson keresztül beszívja, lehűti, kiszárítja, majd a levegőkifúvókon keresztül újból a belső térbe vezeti. A berendezés vezérlése a kezelőpulton, illetve a távirányítón keresztül történik.
MEGJEGYZÉS
Az állóklíma-berendezés képes a vezetőfülke levegőjének hőmérsékletét meghatározott értékre csökkenteni. A hűtésnél elérhető hőmérséklet a járműtípustól, a környezeti hőmérséklettől és az állóklíma-berendezés hűtőteljesítményétől függ. Az állóklíma-berendezés hűtő-teljesítményére vonatkozó adatokat lásd: „Műszaki adatok” fej., 314. oldal.
A berendezés akkumulátorfelügyelettel van felszerelve. Ha a berendezést kikapcsolt gyújtás mellett használja a járműben, akkor a berendezés a tápfeszültség előre beál-lítható érték alá csökkenése esetén automatikusan kikapcsol.
Az állóklíma-berendezés hűtőkeringtetése négy főkomponensből áll:
- Kompresszor
A kompresszor beszívja és sűríti az R-134a hűtőközeget. Ezáltal megnő a hűtőközeg nyomása és ezáltal hőmérséklete is. - Kondenzátor
A beépített kondenzátor hűtőként, illetve hőcserélőként működik. Az előtte áramló levegő hőt vesz fel, ezáltal a forró hűtőközeg lehül és folyékonnyá válik. - Kapilláriscső
A kapilláriscső a hűtőközeget a magasabb kondenzációs nyomásról az alacsonyabb párolgási nyomásra engedi kitágulni. - Párologtató
A párologtató lehűti és nedvességgel látja el az előtte áramló levegőt. A hűtőközeg hőt vesz fel és elpárolog. A lehűlt levegő a jármű belső terében légkibocsátó egységen keresztül oszlik el.
6 K e z e l é s

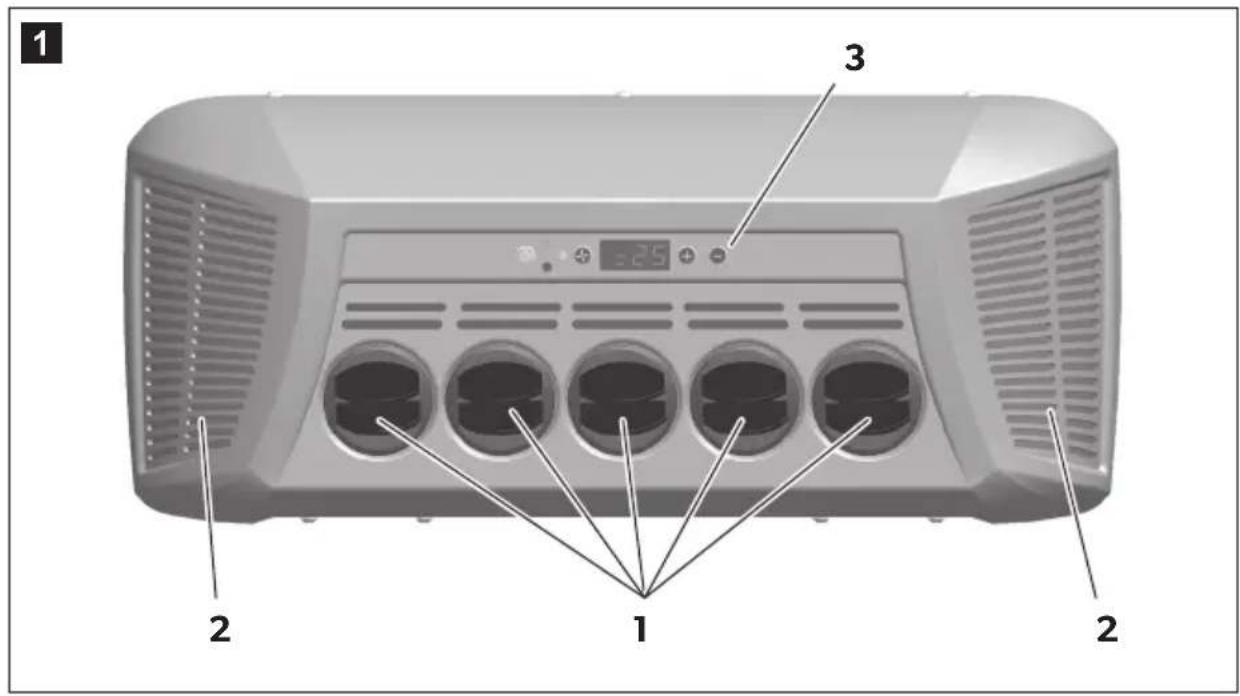

6.1 Készülékelemek
Az állóklíma-berendezés a következő kezelőelemekkel rendelkezik:
Szám /
-
ábra, Magyarázat
-
oldal
1 Levegőkifúvók
2 Beszívórács
3 Kezelőpult

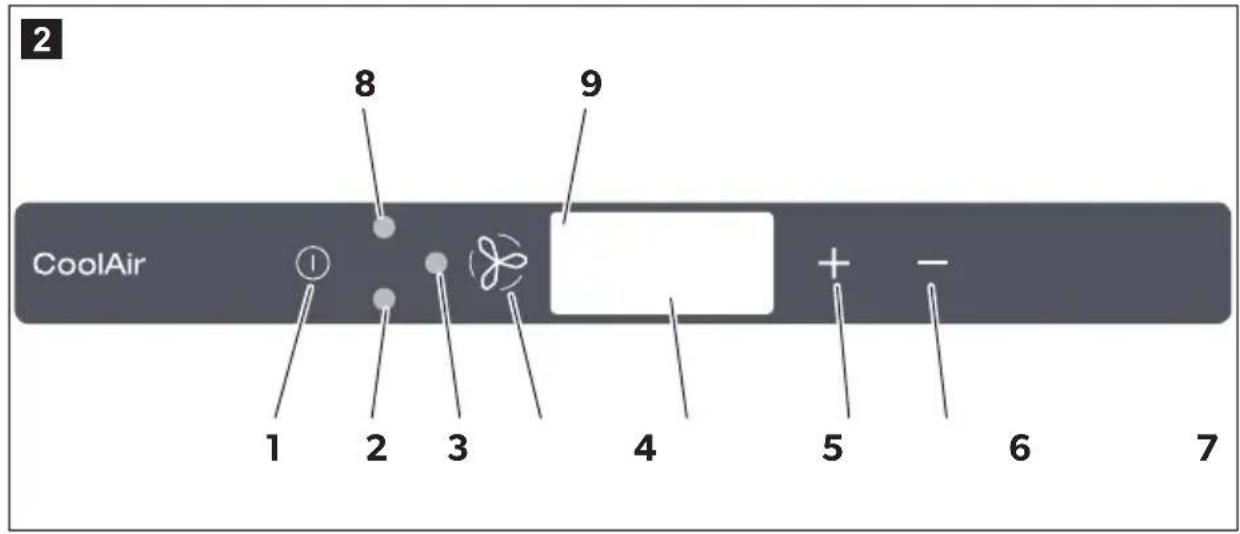

6.2 Kezelőpult
A berendezés szabályozásához a következő kezelő- és kijelzőelemek állnak rendelkezésre a kezelőpanelen:
| Szám /2. á br a, Jelentés3. oldal | |
| 1 | 1 gomb |
| 2 Üzemzavar (piros) LEDA LED a berendezés üzem közbeni zavarait jelzi ki. | |
| 3 Kompresszor (sárga) LEDA LED a kompresszor működése során világít. | |
| 4 | gombA gomb a 1-es, 2-es, 3-as vagy Automatika, illetve az Időzítő funkció választható. |
| 5 Digitális kijelzőA következő megjelenítése:kiválasztott üzemmód1: 1-es üzemmód2: 2-es üzemmód3: 3-as üzemmódR: automatikus üzemmód000: időzítés funkciókívánt belsőtér-hőmérséklet (beállított érték) °C-ban | |
| 6 + gombA + gomb a beállított értéket 1 °C-kal vagy az időzítő üzemidejét 10 perccel növeli. | |
| 7 - gombA - gomb a beállított értéket 1 °C-kal vagy az időzítő üzemidejét 10 perccel csökkenti. | |
| 8 Üzemfeszültség (kék) LEDA LED a berendezés bekapcsolt állapotát jelzi. | |
| 9 Infravörös vevő (a távirányítóhoz) | |

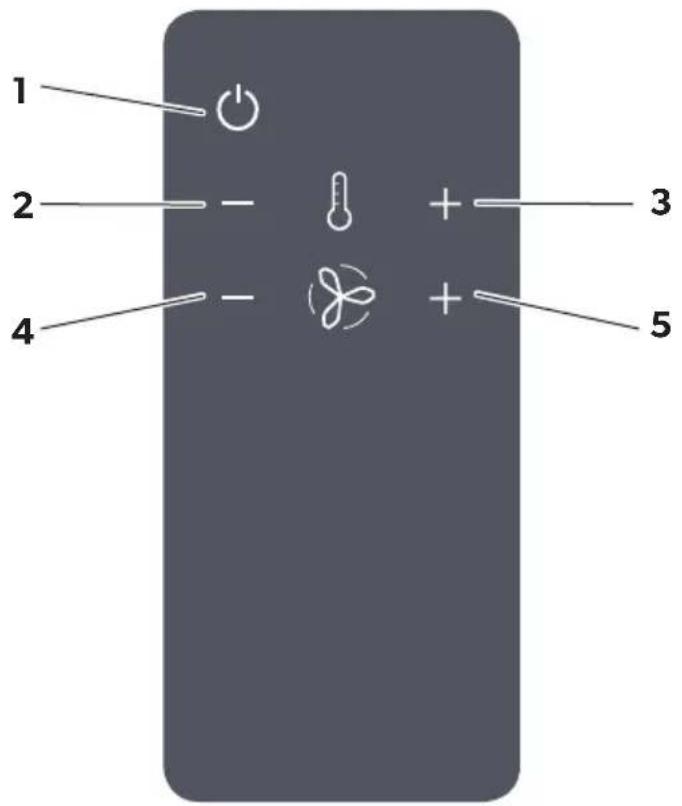

6.3 Távirányító
A berendezés szabályozásához a következő kezelőelemek állnak rendelkezésre a távirányítón:
| Szám /3. ábra,4. oldal | Jelentés |
| 1 | gombA berendezés üzemelés és készenlét között kapcsolható át. |
| 2 | gombA gomb a beállított értéket 1 °C-kal vagy az időzítő üzemidejét 10 perccel csökkenti. |
| 3 | gombA gomb a beállított értéket 1 °C-kal vagy az időzítő üzemidejét 10 perccel növeli. |
| 4 | gombAz gomb a következő alacsonyabb üzemmódba kapcsol. |
| 5 | gombAz gomb a következő magasabb üzemmódba kapcsol. |
7 Az állóklíma-berendezés használata
FIGYELEM!
- A gyártó jelen kezelési útmutató figyelmen kívül hagyása esetén nem vállal felelősséget. Különösen nem felel következményes károkért, valamint az állóklíma-berendezés üzemkimaradása esetén bekövetkező következményes károkért sem.
- Ne dugjon idegen tárgyakat a berendezésbe.
7.1 Megjegyzések a jobb használat érdekében
MEGJEGYZÉS
Az SP950 típusú állóklíma-berendezés a pihenőidőszakokban való felfrissülés céljára készült. Az utazás során is alkalmazható, de nem helyettesíti a motorhajtású járműklíma-berendezést.
A CoolAir állóklíma-berendezés hatékony használata érdekében vegye figyelembe a következő használati megjegyzéseket.
Amit mindig meg kell tennie
- Járművével lehetőleg árnyékban parkoljon.
- Lehetőség szerint sötétítse el járművét.
- Ha nem rendelkezik járműklíma-berendezéssel, akkor az állóklíma-berendezés használata előtt alaposan szellőztesse ki járművét. Járműklíma-berendezés esetén hűtse le a belső teret a pihenőszünet előtt.
- Tartsa az ajtókat és ablakokat zárva.
- Kerülje hőforrások használatát a járműben.
- Csökkentse a más készülékek általi áramfogyasztást, hogy az állóklíma-berendezés lehetőleg hosszú ideig üzemelhessen.
- Válasszon megfelelő hőmérsékletet és megfelelő üzemmódot.
- Ügyeljen arra, hogy a levegőkifúvókat (1. ábra 1, 3. oldal) és a beszívórácsot (1. ábra 2, 3. oldal) ne takarják el kendők, papír vagy más tárgyak.
Amit ezen túlmenően figyelembe kell vennie
- Ha az állóklíma-berendezés színét járművéhez szeretné hozzáigazítani, akkor kizárólag az állóklíma-berendezés felső héját fesse le.
A festést csak leszerelt állapotban végezze. Lehetőleg világos színeket alkalmazzon. - Rendszeresen mossa le járművét, mert az elszennyeződött vezetőfülkék gyorsabban felmelegednek.
- Gondoskodjon arról, hogy az állóklíma-berendezés teljesítményét más hőforrá-sok (például hűtőgépek elvezetett hője) ne befolyásolják.
Hogyan tarthatja aktívan karban az állóklíma-berendezést
- Lehetőleg minden szezon elején, szemrevételezéssel rendszeresen ellenőrizze a tömítéseket, a felső héjat és a rácsokat.
- Szükség esetén távolítsa el a szennyeződést és leveleket a berendezésből.
7.2 Az állóklíma-berendezés bekapcsolása
FIGYELEM!
Soha ne zárja be az állóklíma-berendezés összes levegőkifúvóját egyi-dejűleg. Ilyen esetben a berendezés belülről eljegesedne.
MEGJEGYZÉS
Az állóklíma-berendezés első üzembe helyezése során enyhe szagképződés léphet fel. Ezt a szagképződést a szerkezeti kialakítás okozza és rövid működés után megszűnik.
▶Nyomja meg kikapcsolt berendezésnél a gombot.
MEGJEGYZÉS
Ha az állóklíma-berendezést teljesen szeretén kikapcsolni, akkor csak a kezelőpulton keresztül kapcsolható újból be. A távirányítón keresztüli bekapcsolás csak akkor lehetséges, ha a berendezés készenléti üzemmódban van. Hosszabb állásidők esetén teljesen kapcsolja ki a berendezést, mert így az akkumulátort nem terheli a készenléti áramfelvétel.
√ A ventilátor alacsony fordulatszámon kezd üzemelni.
√ Az Üzemfeszültség (2. ábra 8, 3. oldal) LED világít.
√ A digitális kijelző (2. ábra 5, 3. oldal) a hőmérséklet beállított értékét °C-ban és az üzemmódot (például R20 automatikus üzemmód + 20 °C-os beállított érték esetén) jeleníti meg.
MEGJEGYZÉS
A berendezés kompresszora időkésleltetéssel, kb. 90 másodperc után kapcsol be.
7.3 A kívánt beltéri hőmérséklet kiválasztása
A beltér hőmérséklete 17 °C és 30 °C között választható ki.
▶ Nyomja meg a kezelőpulton a + vagy – gombot, vagy a távirányítón a hőmérséklet ⏻+ vagy ⏻- gombot a beltéri hőmérséklet 1 °C-os lépésekben történő beállításához.
√ A digitális kijelző (2. ábra 5, 3. oldal) a kiválasztott üzemmódot és a kívánt bel- téri hőmérsékletet jelzi ki °C-ban.
MEGJEGYZÉS
Ha az I, illetve II üzemmódban a kívánt hőmérséklet nem érhető el, akkor váltson a következő magasabb üzemmódra vagy az automatikus üzemmódra.
7.4 Az üzemmód kiválasztása
Négy üzemmód és az időzítő funkció közül választhat:
| Üzemmód | Kijelző-üzenet | Magyarázat |
| 1 Legkisebb teljesítményfokozat – a ventilátor a legalacsonyabb szinten jár. | ||
| 2 Közepes teljesítményfokozat – a ventilátor közepes szinten jár. | ||
| 3 Legmagasabb teljesítményfokozat – a ventilátor a legmagasabb szinten jár. | ||
| Automatika | R | A ventilátor optimális üzemét a berendezés vezérli a kiválasztott hőmérséklet hatékony elérése érdekében. |
| Időzítési funkció | 00010 és 120 perc közötti üzemidő kiválasztása. Az üzemmód és a hátralévő üzemidő váltakozó kijelzése. | |
▶ Nyomja meg a kezelőpulton az gombot, vagy a távirányítón az + vagy -gombot a kívánt üzemmód beállításához.
√ A digitális kijelző (2. ábra 5, 3. oldal) az első helyen a kiválasztott üzemmódot jeleníti meg.
7.5 A kondenzátum leszivattyúzása (csak SP950, SP950T tetőrögzítésű párologtató egységgel)
A berendezés működési elvéből következően létrejövő kondenzvíz leszívására időszakonként, a berendezés üzeme során automatikusan kerül sor.
A kondenzvíz szükség esetén kézzel is leszívható:
MEGJEGYZÉS
A fagyott víz okozta kár megelőzése érdekében a tél beállta előtt szívja le a kondenzvizet a berendezésből.
▶Kapcsolja ki a berendezést.
▶ Tartsa nyomva egyidejűleg az és a – gombot.
▶Nyomja meg ezen túlmenően rövid időre a gombot.
√ A digitális kijelző 5 másodpercig a gyári szoftver verzióját jeleníti meg.
√ Ezt követően a digitális kijelző 000-t jelenít meg, és a berendezés 15 másodpercig megkezdi a leszívási műveletet.
Ezt követően elengedheti az és a – gombot.
√ A kompresszor és a ventilátor nem kapcsol be.
√ A berendezés automatikusan kikapcsol.
MEGJEGYZÉS
A leszívási művelet idő előtti megszakítása érdekében nyomja meg a
① gombot addig, hogy a szivattyú kikapcsoljon.
Ha szeretné a vezetőfülkét megbillenteni, akkor elótte kézzel le kell szívnia a kondenzvizet.
▶Ismételje meg a kézi leszívási műveletet addig, hogy a szivattyú egyértelműen hallható hangos zajt keltsen a leszívás során.
√Ekkor már nincs több kondenzvíz a berendezésben.
▶ Nyomja meg a Ⓘ gombot addig, hogy a szivattyú kikapcsoljon.
FIGYELEM!
Kerülje a hosszan tartó szárazfutást, mivel a szivattyú a szárazfutás során (hangos zaj a leszívásnál) megsérülhet.
7.6 Az állóklíma-berendezés kikapcsolása
Az állóklíma-berendezés készenléti üzemmódba kapcsolható vagy teljesen kikapcsolható. Vegye figyelembe, hogy az állóklíma-berendezés készenléti üzemmódban áramot fogyaszt. Ezért lehetőleg mindig kapcsolja ki az SP950I hátfalrögzítésű párologtató egységgel rendelkező SP950 állóklíma-berendezést.
Az SP950T tetörögzítésű párologtató egységgel rendelkező SP950 állóklíma-berendezésnél a kialakítás miatt a kondenzátumot le kell szivattyúzni. Emiatt az SP950T tetörögzítésű párologtató egységgel rendelkező SP950 állóklíma-berendezést a használat és a kapcsolódó utazás után az utazás alatt kapcsolja készenléti módba. Ezáltal az üzem során és az üzemelés után keletkező kondenzvíz le leszívása megtörténik.
Kapcsolja ki teljesen az állóklíma-berendezést, ha nem használja vagy hosszabb ideig szünetelteti a működését (például hétvégén).
MEGJEGYZÉS
Az állóklíma-berendezés a távirányítóval csak a készenléti üzemmódba kapcsolható, illetve a készenléti üzemmódból újból bekapcsolható.
Készenléti üzemmódba kapcsolás:
Bekapcsolt berendezés esetén nyomja meg röviden a dombot, vagy a távirányítón a dombot.
√A digitális kijelző kialszik, csak a kék tápfeszültség-LED világít.
√ A kompresszor és a ventilátor kikapcsol.
▶Teljes kikapcsolás:
Nyomja meg bekapcsolt berendezésnél a ómbot 3 másodpercig.
√ A LED-ek és a digitális kijelző kialszanak.
√ A ventilátor és a kompresszor kikapcsol.
8 Kijelzőüzenetek
MEGJEGYZÉS
A jármű indítása során vagy több fogyasztó bekapcsolása esetén a kijelzőn rövid ideig az L0 kijelzőszöveg jelenhet meg.
8.1 A kezelőpanel figyelmeztető megjegyzései
A berendezésvezérlés a készülék, illetve az akkumulátor védelmére különböző funkciókkal rendelkezik. Egy védelmi funkció kiváltását a kijelzőn az alábbi megjegyzéskódok jelzik.
| Kijelző-szöveg | Leírás Ok Megoldás | ||
| LO | Az akkumulátorfigyelő alacsony feszültséget jelez.A kompresszor azonnalkikapcsol és a ventilátorok20 – 30 másodperc múlva kikapcsolnak. A teljes berendezés 2 perc múlva kikapcsol. | A kapocsfeszültség túl alacsony. Az akkumulátorkapacitás már nem elegendő a berendezés működtetéséhez. | ►Rövid idejű feszültsége-sés: beavatkozás nem szükséges.►Kikapcsol a berendezés:Töltse fel a jármű-akkumu-látort, vagy ellenőrizze az akkumulátorfigyelő pon-tos beállítását. |
| HI | A berendezés rövid idejűvagy tartós túlfeszültségetjelez. | Rövid idejű túlfeszültség léphet fel nagy elektromos terhelések lekapcso-lásakor. Tartóstúlfeszültség keletkezik hibás kapocsfeszültség esetén. | ►Rövid idejű túlfeszültség:beavatkozás nem szüksé-ges.►A „HI” kijelzőüzenet hos-szabb idejű megjelenítése esetén: Ellenőrizze a tehergépjármű elektroni-káját. Biztosítsa, hogy a kapocsfeszültség 30 V-nál kisebb legyen. |
| HO | A berendezés rövid idejű elektromos túlterhelést jelez és kikapcsolja a kompres-szort. | A kompresszor aktuális áramfelvétele túl nagy. | ►A rövid idejű túlterhelést a berendezés a kompres-szor kikapcsolásával kiegyenlíti. A kompresszor ezt követően rövid idő múlva újból elindul. |
| — — — | A berendezés túl nagydőlésszöget jelez.A kompresszor kikapcsol.5 perc múltán a teljes beren-dezés kikapcsol. | A kompresszor (a vezető-fülke) túlzottan dől. | ►Ha a kompresszor ismét normál helyzetben van, akkor a berendezés újból bekapcsolható. |
8.2 Üzemzavar-üzenetek a kezelőpanelen
Az „Üzemzavar” (2. ábra 2, 3. oldal) LED pirosan világít, ha az állóklíma-berendezés meghibásodott. A hiba fajtáját a kijelzőn az alábbi megjegyzéskódok jelzik.
| Kijelző-szöveg | Leírás Ok Megoldás | ||
| F01 | A kompresszor nem műkö-dik. | A kompresszor túl van ter-helve vagy hiba történt az kompresszor elektromos tápvezetékében. | ►Kapcsolja ki a berende-zést.►60 perc múlva újból kap-csolja be a berendezést.►Ha a hiba újból fellép, akkor forduljon szakszer-vizhez.►Ne üzemeltesse a beren-dezést 0 °C-nál alacso-nyabb vagy 43 °C-nál magasabb környezeti hőmérséklet esetén. |
| F02 | A berendezés nem tudja meghatározni a tényleges hőmérsékletet. | Az állóklíma-berendezés beltéri hőmérséklet-érzé-kelője nincs megfelelően csatlakoztatva, vagy a mérési érték a specifikación kívül van. | |
| F03 | A berendezés túl van ter-helve, a kompresszor kikapcsol. | Hőtúlterhelés áll fenn túl magas környezeti hőmér-séklet vagy meghibásodott ventilátor miatt. | |
| F04 | SP950, SP950T tető-rögzítésű párologtató egységgelA keletkező kondenzvíz elvezetése nem történik meg. | A keletkező kondenzvíz elvezetése nem történik meg és a kijelzőn hibaüze-net jelenik meg. | A szivattyú eldugult vagy meg-hibásodott.A kondenzvíztömlő eldugult. Az úszókapcsoló hibás vagy megszorult. |
| F05 | Túlterhelés a ventilátor(ok) miatt. | Rövidzárlat a kondenzátor vagy a párologtató ventilá-toránál. | Hagyja a berendezést kikap-csolva, és forduljon szakszer-vizhez. |
| F06 | Kommunikációs probléma a kijelző- és vezérlőkártya között. | Hiba a kábelezésben. |
9 Tisztítás és ápolás
Az állóklíma-berendezés ápolása és tisztítása során vegye figyelembe a következő javaslatokat.
FIGYELEM!
- Ne használjon a tisztításhoz éles tisztítóeszközöket, kemény tárgyakat, vagy gyúlékony anyagokat mert azok kárt tehetnek a készülékben.
- Ne tisztítsa az állóklíma-berendezést nagynyomású tisztítóval. A behatoló víz az állóklíma-berendezés meghibásodását okozhatja.
▶Alkalmanként tisztítsa meg az állóklíma-berendezés burkolatát és paneljét nedves ruhával.
Távolítsa el az állóklíma-berendezésen lévő szellőzőnyílásoknál esetlegesen előforduló leveleket és más szennyeződéseket. Ügyeljen arra, hogy ennek során ne okozza a berendezés sérülését.
▶ Rendszeresen ellenőrizze a klímaberendezéssel összefüggésben lévő összes elem rögzítését.
▶ Rendszeresen ellenőrizze a csatlakozóvezetékeket sérülésmentesség és biztos rögzítés szempontjából.
▶ Rendszeresen ellenőrizze a klímaberendezéssel összefüggésben lévő összes áttörés tömítettségét.
Csak SP950, SP950T tetőrögzítésű párologtató egységgel
▶ Évente ellenőrizze az állóklíma-berendezés járműtetőhöz csatlakozó tömítéseit repedések és más sérülések szempontjából.
SP950, SP950I hátfalrögzítésű párologtató egységgel
▶ Rendszeresen tisztítsa meg a kondenzvízfröccsenés elleni védelmet és a szívó- szűrőt.

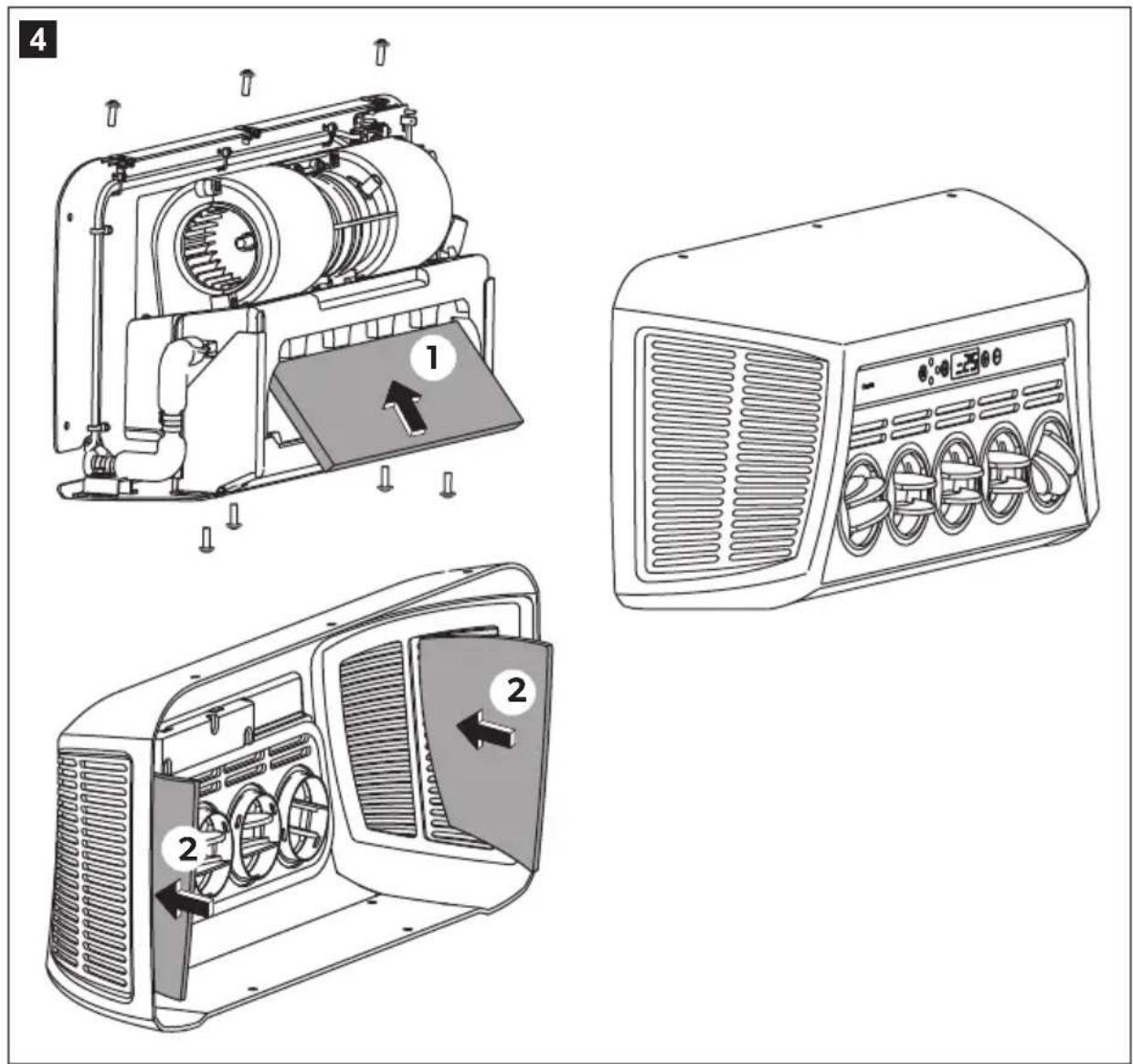

Szükség esetén cserélje ki a kondenzvízfröccsenés elleni védelmet (4. ábra 1, 5. oldal) és a szívószűrőt (4. ábra 2, 5. oldal).
10 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
11 Ártalmatlanítás
▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
11.1 A távirányító elemeinek ártalmatlanítása
Védje környezetét!
Az akkumulátorok és elemek nem a háztartási hulladékba valók.
Adja le a meghibásodott akkumulátorokat vagy elhasznált elemeket a kereskedőnél vagy egy gyűjtőhelyen.
12 Müszaki adatok
| CoolAir SP950 állóklíma-berendezés SP950T tetőrögzítésű párologtató egységgel | |
| Max. hűtőteljesítmény: 850 W | |
| Kapocsfeszültség: | 24 V--- (22,5 V--- - 30 V---) |
| Max. áramfelvétel: 22 A | |
| Üzemelési hőmérséklet-tartomány: 0 – 43 °C | |
| Alacsonyfeszültség-lekapcsolás: beállítható | (lásd a beszerelési útmutatót) |
| Hűtőközeg: R-134a | |
| Hűtőközeg mennyisége: 70 g | |
| CO2-egyenérték: 0,1001 t | |
| Üvegházpotenciál (GWP): 1430 | |
| Méretek (H x Sz x M):Párologtatóegység:Kondenzátoregység: | 577 x 779 x 182 mm156 x 346 x 490 mm |
| Tömeg:Párologtatóegység:Kondenzátoregység: | kb. 15 kgkb. 12 kgCoolAir SP950 állóklíma-berendezés SP950I hátfalrögzítésű párologtató egységgel |
| Max. hűtőteljesítmény: 850 W | |
| Névleges bemeneti feszültség: 24 V--- | |
| Bemeneti feszültségtartomány: | 22,5 V--- - 30 V--- |
| Max. áramfelvétel: 22 A | |
| Üzemelési hőmérséklet-tartomány: 0 - 43 °C | |
| Alacsonyfeszültség-lekapcsolás: beállítható | (lásd a beszerelési útmutatót) |
| Hűtőközeg: R-134a | |
| Hűtőközeg mennyisége: 60 g | |
| CO2-egyenérték: 0.858 t | |
| Üvegházpotenciál (GWP): 1430 | |
| Méretek (szélesség x magasság x mélység): Párologtatóegység: Kondenzátoregység: | 648 x 278 x 144 mm 346 x 490 x 156 mm |
| Tömeg: Párologtatóegység (csatlakozóvezetékekkel együtt): Kondenzátoregység (rögzítőkeret nélkül): | kb. 10,5 kg kb. 12 kg |
| SP950C | |
| Hűtőközeg: R-134a | |
| Hűtőközeg mennyisége: 120 g | |
| CO2-egyenérték: 0,1716 t | |
| Üvegházpotenciál (GWP): 1430 |
AUSTRALIA
Mail: budapest@dometic.hu
