NÁVOD NA OBSLUHU CoolAir SP 950C DOMETIC

Prídavné klimatizačné zariadenie

Návod na obsluhu....257

Pred uvedením zariadenia do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov 258
2 Bezpečnostné pokyny 258
3 Ciel'ová skupina. 260
4 Používanie v súlade s určením 260
5 Technický opis. 261
6 Obsluha 262
7 Používanie prídavného klimatizačného zariadenia ..... 265
8 Hlásenia na displeji .....271
9 Čistenie a údržba 273
10 Záruka 274
11 Likvidácia....274
12 Technické údaje 275

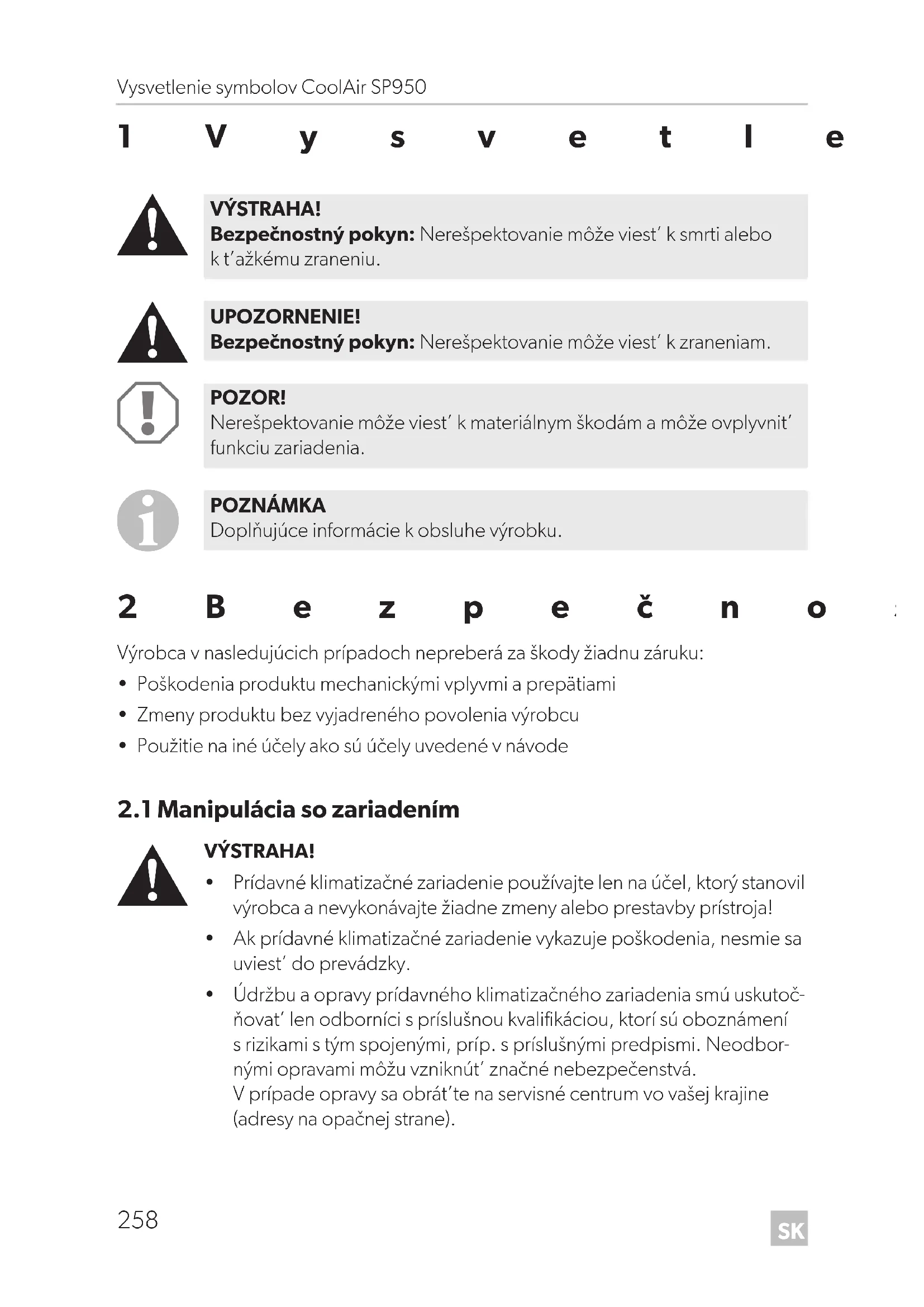

1 V y s v e t l e

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

2 B e z p e č n o

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

• Prídavné klimatizačné zariadenie používajte len na účel, ktorý stanovil výrobca a nevykonávajte žiadne zmeny alebo prestavby prístroja!
• Ak prídavné klimatizačné zariadenie vykazuje poškodenia, nesmie sa uviest' do prevádzky.
• Údržbu a opravy prídavného klimatizačného zariadenia smú uskutočňovat' len odborníci s príslušnou kvalifikáciou, ktorí sú oboznámení s rizikami s tým spojenými, príp. s príslušnými predpismi. Neodbornými opravami môžu vzniknút' značné nebezpečenstvá.

V prípade opravy sa obrát'te na servisné centrum vo vašej krajine (adresy na opačnej strane).

- Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo neznalosti nie sú schopné bezpečne používať tento prístroj, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou.

- Elektrické prístroje nie sú hračkou pre deti!

Prístroj používajte mimo dosahu detí.

• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrat's týmto prístrojom.
• Dbajte na to, aby sa horľavé predmety neuskladňovali, príp. nemontovali v oblasti výstupu vzduchu. Dodržiavajte minimálnu vzdialenost' 50 cm.
• Nepoužívajte prídavné klimatizačné zariadenie v blízkosti zápalných tekutín a plynov.
• V prípade požiaru nedávajte dolu horný kryt prídavného klimatizačného zariadenia, ale použite povolený hasiaci prostriedok. Na hasenie nepoužívajte vodu.
• Nesiahajte do vetracej mriežky alebo vetracích dýz a do zariadenia nevsúvajte žiadne cudzie premety.

UPOZORNENIE!

- Pri práci na prídavnom klimatizačnom zariadení (čistenie, údržba atd'.) zrušte všetky pripojenia elektrického napájania.

POZOR!

• Prídavné klimatizačné zariadenie nie je určené na prevádzku v pol'nohospodárskych a stavebných strojoch.
• Vozidlá s prídavným klimatizačným zariadením SP950 so strešnou odparovacou jednotkou SP950T sa smú čistiť len v umývacích zariadeniach, na których sa dá manuálne vypnút horná kefa.
• Prv než kabínu vodiča za účelom údržby vyklopíte, vypnite prídavné klimatizačné zariadenie.
• Pred umývaním vozidla v automatickom umývacom zariadení (autoumyváreň atd'.) vypnite prídavné klimatizačné zariadenie.
• Nezabudnite pred preklopením kabíny vodiča alebo pred údržbou manuálne vypustit' zvyšný vodný kondenzát zo zariadenia (kap. „Odsávanie kondenzátu (len SP950 so strešnou odparovacou jednotkou SP950T)“ na strane 268).
• Prídavné klimatizačné zariadenie nepoužívajte, ak je vonkajšia teploty nižšia ako 0 °C.

- Informujte sa prosím u vášho výrobcu vozidla, či je kvôli nadstavbe prídavného klimatizačného zariadenia potrebná zmena záznamu o výške vozidla vo vašom technickom preukaze.

2.2 Bezpečnost' pri prevádzke zariadenia

POZOR!

- Do zariadenia nevsúvajte žiadne cudzie premety.

POZNÁMKA

• Aby mohla kondenzovaná voda z jednotky výparníka automaticky odtekat', môže naklonenie do strany počas prevádzky činit' max. 5°.
• Na ochranu kompresora smie naklonenie dopredu činit' počas prevádzky max. 10°. V opačnom prípade sa kompresor vypne. Po 5 minútach sa vypne celé zariadenie.

3 C i e l' o v á s k

Tu uvedené informácie o prístroji (pokyny na obsluhu, zaobchádzanie s prístrojom, bezpečnostné upozornenia atd'.) sú adresované používatel'ovi prídavného klimatizačného zariadenia.

4 Používanie v súlade s určením

Prídavné klimatizačné zariadenie slúži na klimatizovanie interiéru nákladných vozidiel chladeným, odvlhčeným vzduchom.

Zariadenie je dimenzované na prevádzku pri vypnutom motore. Používanie počas jazdy je možné.

Prídavné klimatizačné zariadenie nie je určené na prevádzku v pol'nohospodárskych astavebných strojoch!

POZNÁMKA

Prídavné klimatizačné zariadenie sa smie inštalovat' len s použitím montážnych súprav výrobcu.

5 Technický opis

Pomocou prídavného klimatizačného zariadenia sa uskutočňuje variabilná klimatizácia interiéru vozidla. Vzduch interiéru sa vedie nasávacou mriežkou do zariadenia, ochladzuje sa, suší a vedie cez vyfukovacie dýzy naspät' do interiéru. Ovládanie zariadenia sa uskutočňuje prostredníctvom ovládacieho panelu alebo dial'kovým ovládaním.

POZNÁMKA

Prídavné klimatizačné zariadenie je schopné znížit' teplotu interiéru vozidla na určitú hodnotu. Teplota, ktorú možno pri chladení dosiahnut', závisí od typu vozidla, teploty okolia a chladiaceho výkonu vášho prídavného klimatizačného zariadenia. Chladiaci výkon vášho prídavného klimatizačného zariadenia: pozri v kap. „Technické údaje“ na strane 275.

Zariadenie je vybavené kontrolným snímačom stavu batérie. Ak sa zariadenie používa pri vypnutom zapal'ovaní vozidla, prídavné klimatizačné zariadenie sa samočinne vypne, akonáhle napájacie napätie klesne pod preddefinovanú hodnotu.

Chladiaci okruh prídavného klimatizačného zariadenia pozostáva zo štyroch hlavných komponentov:

• Kompresor Kompresor nasáva použitý chladiaci prostriedok R-134a a komprimuje ho. Tak sa tlak a tým aj teplota chladiaceho prostriedku zvyšuje.
• Kondenzátor Zabudovaný kondenzátor funguje ako chladič, príp. výmenník tepla. Vzduch prúdiaci okolo odoberá teplo, horúce plynné chladivo sa ochladzuje a skvapalňuje.
• Kapilárna rúrka Kapilárna rúrka tlmí chladiaci prostriedok z vyššieho kondenzačného tlaku na nižší odparovací tlak.
• Odparovač Odparovač ochladzuje vzduch prúdiaci okolo a odvlhčuje ho. Chladiaci pro- striedok prijíma teplo a odparuje ho. Ochladený vzduch sa v exteriéri vozidla roz- vádza cez výstupnú jednotku vzduchu.

6 O b s l u h a

6.1 Prvky zariadenia

Prídavné klimatizačné zariadenie má nasledovné ovládacie prvky:

Č. na obr. 1, strane 3 Vysvetlenie

1 Vyfukovacie dýzy
2 Nasávacia mriežka
3 Ovládací panel

6.2 Ovládací panel

Na ovládacom paneli sú k dispozícii nasledovné ovládacie a indikačné prvky na reguláciu zariadenia:

Č. naobr. 2,strane 3	Význam
1	Tlačidlo ➊
2 LED porucha (červená)LED indikuje poruchy pri prevádzke zariadenia.
3 LED kompresor (žltá)LED svieti, ked' kompresor pracuje.
4	Tlačidlo ➊Tlačidlom ➊ možno menit' prevádzkové režimy 1, 2, 3 alebo automatiku a funkciu časovača.
5 Digitálny displejZobrazenie:• zvoleného režimu- pre prevádzkový režim 1- pre prevádzkový režim 2- pre prevádzkový režim 3R pre automatický režim000 pre funkciu časovača• želanej teploty priestoru (požadovaná hodnota) v °C
6 Tlačidlo +Tlačidlo + zvyšuje požadovanú hodnotu o 1 °C alebo chod časovača o 10 minút.
7 Tlačidlo -Tlačidlo - znižuje požadovanú hodnotu o 1 °C alebo chod časovača o 10 minút.
8 LED Power (modrá)LED indikuje, že je zariadenie zapnuté.
9 Infračervený prijímač (pre dial'kové ovládanie)

Na dial'kovom ovládaní sú k dispozícii nasledovné ovládacie prvky na reguláciu zariadenia:

Č. naobr. 3,strane 4	Význam
1	Tlačidlo ⚙Prevádzku a Standby zariadenia možno prepínat’.
2	Tlačidlo ⚙Tlačidlo ⚙- znižuje požadovanú hodnotu o 1 °C alebo chod časovača o 10 minút.
3	Tlačidlo ⚙Tlačidlo ⚙+ zvyšuje požadovanú hodnotu o 1 °C alebo chod časovača o 10 minút.
4	Tlačidlo ⚙Tlačidlo ⚙- prepne do najbližšieho nižšieho prevádzkového režimu.
5	Tlačidlo ⚙Tlačidlo ⚙+ prepne do najbližšieho vyššieho prevádzkového režimu.

7 Používanie prídavného klimatizačného zariadenia

POZOR!

• Pri nedodržaní tohto návodu na obsluhu výrobca neručí.
  Predovšetkým neručí za akékol'vek následné škody, zvlášt' nie aj za také následné škody, ktoré môžu vzniknút' následkom výpadku prídavného klimatizačného zariadenia.
• Do zariadenia nevsúvajte žiadne cudzie premety.

7.1 Pokyny na optimálnejšie používanie

POZNÁMKA

SP950 je ako prídavné klimatizačné zariadenie koncipované na použitie počas oddychu. Môžu sa používať počas jazdy, avšak nenahrádzajú motorom poháňanú klimatizáciu vozidla.

Aby sa zabezpečilo efektívne využitie prídavného klimatizačného zariadenia CoolAir, rešpektujte nasledovné upozornenia týkajúce sa používania.

Čo by ste mali vždy urobit'

• Zaparkujte vaše vozidlo podľa možnosti do tieňa.
• Ak je to možné, vozidlo zatemnite.
• Ak nemáte klimatizáciu vo vozidle, pred použitím prídavného klimatizačného zariadenia vyvetrajte vaše vozidlo. Klimatizáciou vo vozidle by ste mali vnútorný priestor pred prestávkou v jazde schladit'.
  • Dvere a okna zatvorte.
  • Vylúčte zdroje tepla vo vozidle.
• Znížte spotrebu elektrickej energie inými prístrojmi, aby sa zabezpečil čo najdlhší chod prídavného klimatizačného zariadenia.
• Zvol'te primeranú teplotu a primeraný prevádzkový režim.
• Dbajte na to, aby vvyfukovacie dýzy (obr. 1 1, strane 3) a nasávacia mriežka (obr. 1 2, strane 3) neboli zakryté handrami, papierom alebo inými predmetmi.

Čo by ste d'alej mali dodržiavat'

• Ak chcete prídavnú klimatizačné zariadenie prispôsobit' farbe nákladného vozidla, nalakujte len jeho hornú čast'.
  Nalakujte ju v demontovanom stave. Použite podľa možnosti svetlé farby.
• Pravidelne umývajte vaše vozidlo, znečistené kabíny vodičov sa rýchlejšie zohrievajú.
• Postarajte sa, aby výkon prídavného klimatizačného zariadenia nebol ovplyvňovaný iným zdrojmi tepla (napr. odpadovým teplom z chladiacich zariadení).

Ako aktívne ošetrovat' vaše prídavné klimatizačné zariadenie

• Pravidelne vykonávajte zrakové kontroly tesnení, horného krytu a mriežky, ideálne pred začatím sezóny.
  • V prípade potreby odstráňte nečistoty a listy zo zariadenia.

7.2 Zapnutie prídavného klimatizačného zariadenia

POZOR!

Nikdy nezatvárajte všetky vetracie dýzy prídavného klimatizačného zariadenia súčasne. Na zariadení by sa zvnútra vytvorila námraza.

POZNÁMKA

Pri prvom uvedení prídavného klimatizačného zariadenia do prevádzky sa môže vytvárat' mierny zápach. Tento zápach je konštrukčne podmiený a po krátkom čase prestane.

Ak by bolo prídavné klimatizačné zariadenie kompletne vypnuté, dá sa zapnút' len na ovládacom paneli. Zapnutie dial'kovým ovládaním je možné len vtedy, ak sa zariadenie nachádza v pohotovostnom režime (Standby). V prípade dlhšej nečinnosti zariadenie vypnite, aby sa batéria nezaťažovala Standby prúdom.

√Ventilátor sa spúšt'a pri nízkych otáčkach.
√ LED Power (obr. 2 8, strane 3) svieti.
√ Digitálny displej (obr. 2 5, strane 3) zobrazuje požadovanú hodnotu v °C a prevádzkový režim (napr. R20 pre automatický režim + požadovaná hodnota 20 °C).

POZNÁMKA

Kompresor zariadenia sa s časovým oneskorením zapne po cca 90 sekundách.

7.3 Výber požadovanej teploty priestoru

Môžete si zvolit' požadovanú teplotu priestoru v rozmedzí 17 °C až 30 °C.

Na ovládacom paneli stlačte tlačidlo +, príp. – alebo na dial'kovom ovládaní tlačidlo ⚡+ , príp. ⚡-, čím nastavíte požadovanú teplotu priestoru v krokoch po 1 °C.
√ Na digitálnom displeji (obr. 2 5, strane 3) sa zobrazí prevádzkový režim a požadovaná teplota priestoru v °C.

POZNÁMKA

Ak by sa v prevádzkovom režime I, príp. II nedosiahla požadovaná teplota, zmeňte na najbližší vyšší režim alebo automatický režim.

7.4 Vol'ba prevádzkového režimu

Môžete si vybrat' zo štyroch prevádzkových režimov a funkcií časovača:

Prevádzkový režim	Hlášenie na displeji	Vysvetlenie
1 Najnižší výkonový stupeň – ventilátor beží na najnižšom stupni.
2 Stredný výkonový stupeň – ventilátor beží na strednom stupni.
3 Najvyšší výkonový stupeň – ventilátor beží na najvyššom stupni.
Automatika	R	Optimálna prevádzka ventilátora je riadená zariadením, aby sa zvolená teplota dosiahla čo najefektívnejšie.
Funkcia časovača	000	Predvol’ba doby chodu 10 až 120 minút. Striedavézobrazenie prevádzkového režimu a zvyšnej doby chodu.

▶ Na ovládacom paneli stlačte tlačidlo ⚙ alebo na dialkovom ovládaní tlačidlo ⚙ +, príp. ⚙ -, čím nastavíte požadovaný prevádzkový režim.
√ Digitálny displej (obr. 2 5, strane 3) zobrazuje prvým miestom zvolený prevádzkový režim.

Kondenzát z vody, ktorý vzniká na základe princípu činnosti zariadenia sa počas jeho prevádzky automaticky v určitých intervaloch odsáva.

Kondenzát možno v prípade potreby odsat' aj manuálne:

POZNÁMKA

Pred zimou odsajte zo zariadenia kondenzovanú vodu, aby ste predišli poškodeniu spôsobeného zamrznutou vodou.

▶Vypnite zariadenie.
▶ Podržte súčasne stlačené tlačidlá a -.
▶Navyše stlačte krátko tlačidlo .①
√ Na digitálnom displeji sa na 5 sekúnd zobrazí verzia firmvéru.

√ Potom sa na digitálnom displeji zobrazia 000, a zariadenie na 15 sekúnd spustí odsávanie.
Teraz môžete tlačidlá a-pustit'.
√Kompresor a ventilátor sa nezapnú.
√Zariadenie sa automaticky vypne.

POZNÁMKA

Proces manuálneho odsávania opakujte dovtedy, kým čerpadlo nezačne vydávat' zretel'ný hlasný zvuk odsávania.
√V zariadení sa už nebude nachádzat' vodný kondenzát.
▶Stlačte tlačidlo, kým sa čerpadlo nevypne.

POZOR!

Vyvarujte sa dlhotrvajúcej prevádzke nasucho, pretože čerpadlo sa pri prevádzke nasucho (hlasný zvuk pri odsávaní) môže poškodit'.

7.6 Vypnutie prídavného klimatizačného zariadenia

Prídavné klimatizačné zariadenie môžete prepnúť do pohotovostného režimu (Standby) alebo kompletne vypnúť. Myslite na to, že prídavné klimatizačné zariadenie má v pohotovostnom režime spotrebu prúdu. Prídavné klimatizačné zariadenie SP950 s odparovacou jednotkou na zadnej stene SP950I vždy podľa možnosti predtým vypnite.

Na strešnom klimatizačnom zariadení SP950 so strešnou odparovacou jednotkou SP950T sa musí z konštrukčných dôvodov kondenzát odčerpávať. Prídavné klimatizačné zariadenie SP950 so strešnou odparovacou jednotkou SP950T po skončení používania a následnej jazde prepnite počas jazdy do pohotovostného režimu (Standby). Bude sa tak odčerpávať kondenzát, ktorý sa nazbieral počas a po prevádzke.

Ak prídavné klimatizačné zariadenie nepoužívate a pri dlhších pauzách v jeho používaní (napr. cez víkend), zariadenie vypnite.

POZNÁMKA

Dial'kovým ovládaním môžete prídavné klimatizačné zariadenie prepnút' len do pohotovostného režimu (Standby) alebo zapnút' z pohotovostného režimu (Standby).

▶Prepnutie do pohotovostného režimu (Standby):

Pri zapnutom zariadení krátko stlačte tlačidlo alebo na dialkovom ovládaní tlačidlo

√Digitálny displej zhasne, svieti len modrá LED Power.

√Kompresor a ventilátor sa vypnú.

▶Kompletné vypnutie:

√Ventilátor a kompresor sa vypnú.

8 Hlásenia na displeji

POZNÁMKA

Pri naštartovaní vozidla a zapnutí viacerých spotrebičov sa môže na krátky čas zobrazit' na displeji text LO.

Riadenie zariadenia má rôzne funkcie na ochranu prístroja, príp. batérie. Zrušenie niektorej z ochranných funkcií sa zobrazí nasledovným upozorňujúcim kódom na displeji.

Text na displeji	Opis Príčina Odstránenie
LO	Kontrolný snímač stavu batérie hlási nedostatočné napätie.Kompresor sa okamžite vypne a ventilátor sa po 20 až 30 sekundách vypne.Celé zariadenie sa vypne po 2 minútach.	Pripájacie napätie je nedostatočné. Kapacita batérie nestačí na prevádzku zariadenia.	►Krátkodobé podpätie: nie je potrebná žiadna akcia.►Ak sa zariadenie vypne:Nabite batériu vozidla a skontrolujte, či je kontrolný snímač stavu batérie správne nastavený.
HI	Zariadenie hlási krátkodobé alebo trvalé prepä-tie.	Krátkodobé prepätie sa môže vyskytnút’ po vypnutí vel’kého elektrického zat’aženia. Trvalé prepätie vzniká nesprávnym pripája-cím napätím.	►Krátkodobé prepätie: nie je potrebná žiadna akcia►Pri dlhšom zobrazení hlá-senia na displeji „HI“: Skontrolujte elektroniku nákladného vozidla.Zabezpečte, aby bolo pri-pájacie napätie nižšie ako 30 V.
HO	Zariadenie hlási krátkodobé elektrické pret’aženie av vypne kompresor.	Aktuálna spotreba prúdu kompresora je príliš vysoká.	►Krátkodobé pret’aženie vyrovná zariadenie vypnutím kompresora.Kompresor sa po krátkom čase znova spustí.
- - -	Zariadenie hlási príliš veľký sklon.Kompresor sa vypne. Po 5 minútach sa celé za nie vypne.	Kompresor (kabína vodiča) je silno naklonený.riade-	►Ked’ sa kondenzátor dostane znova do normál-nej polohy, možno zaria-denie opät’ zapnút’.

8.2 Hlásenie poruchy na ovládacom paneli

LED „porucha“ (obr. 2 2, strane 3) svieti červeno, ked’ sa na prídavnom klimatizačnom zariadení vyskytne porucha. Druh poruchy sa zobrazí nasledovným kódom poruchy na displeji.

Text na displeji	Opis Príčina Odstránenie
F01	Kompresor nepracuje. Kompresor je pret’ažený alebo je porucha v elektrickom prívodnom vedení kompresora.	►Vypnite zariadenie.►Po 60 minútach zariadenie znova zapnite.►Ak by sa znova vyskytla porucha, obrát’te sa na autorizovaný servis.►Zariadenie nepoužívajte, ak je teplota okolia nižšia ako 0 °C alebo vyššia ako 43 °C.
F02	Zariadenie nedokáže zistit’ skutočnú teplotu.	Snímač vnútornej teploty prídavného klimatizačného zariadenia nie je správne pripojený alebo nameraná hodnota je mimo špecifikácií.
F03	Zariadenie je pret’ažené, kompresor sa vypne.	Tepelné pret’aženie následkom príliš vysokej teploty okolia alebo chybného chladenia.
F04	Len SP950 so strešnou odparovacou jednotkou SP950T:Vzniknutý kondenzát sa neodvádza.	Vzniknutý kondenzát sa neodvádza a na displeji sa zobrazí hlásenie poruchy.	Čerpadlo je upchaté alebo chybné.Hadička na kondenzát je upchatá.Plavákový spínač je chybný alebo sa zasekol.
F05	Pret’aženie ventilátora. Skrat	na ventilátore kondenzátora alebo odpa-rovača.	Nechajte zariadenie vypnuté a obrát’te sa na autorizovaný servis.
F06	Problém komunikácie medzi základnou doskou displeja a riadenia.	Chyba v káblovom prepojení.

9 Čistenie a údržba

Pri čistení a ošetrovaní prídavného klimatizačného zariadenia dodržujte nasledujúce tipy.

POZOR!

• Na čistenie nepoužívajte žiadne ostré čistiace prostriedky ani tvrdé predmety alebo horľavé prostriedky, pretože by mohli zariadenie poškodit.
• Prídavné klimatizačné zariadenie nečistite vysokotlakovým čističom. Voda, ktorá by vnikla do prídavného klimatizačného zariadenia, ho môže poškodit'.

Vyčistite kryt prídavného klimatizačného zariadenia a výfukový panel príležitostne vlhkou handrou.
Odstráňte príležitostne lístie a iné nečistoty z vetracích otvorov na prídavnom klimatizačnom zariadení. Dbajte na to, aby ste pritom nepoškodili zariadenie.
Pravidelne kontrolujte upevnenie všetkých prvkov, ktoré súvisia s klimatizačným zariadením.
Pravidelne kontrolujte, či prívodné vedenia nie sú poškodené a či sú dobre upevnené.
Pravidelne kontrolujte utesnenie všetkých otvorov, ktoré súvisia s klimatizačným zariadením.

Len SP950 so strešnou odparovacou jednotkou SP950T

▶ Skontrolujte raz ročne tesnenia medzi prídavným klimatizačným zariadením a strechou vozidla, či nie sú na ňom trhliny alebo iné poškodenia.

Len SP950 s odparovacou jednotkou na zadnej stene SP950I

V prípade potreby vymeňte ochranu proti striekaniu vodného kondenzátu (obr. 4 1, strane 5) a nasávací filter (obr. 4 2, strane 5).

10 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

11 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

Poškodené akumulátory alebo spotrebované batérie odovzdajte priamo u predajcu alebo v zbernom mieste.

12 Technické údaje

	Prídavné klimatizačné zariadenie CoolAir SP950 so strešnou odparovacou jednotkou SP950T
Max. chladiaci výkon: 850 W
Pripájacie napätie:	24 V= (22,5 V= - 30 V=)
Max. spotreba prúdu: 22 A
Rozsah prevádzkovej teploty: 0 až +43 °C
Vypnutie pri poklese napájacieho napätia: konfigurovatel'né(pozri návod na inštaláciu)
Rozmery (D x Š x V):Odparovacia jednotka:Kondenzátorová jednotka:	577 x 779 x 182 mm156 x 346 x 490 mm
Chladiaci prostriedok: R-134a
Množstvo chladiaceho prostriedku: 70 g
Ekvivalent CO2: 0,1001 t
Potenciál globálneho otepl'ovania (GWP): 1430
Hmotnost':Odparovacia jednotka:Kondenzátorová jednotka:	cca 15 kgcca 12 kgPrídavné klimatizačné zariadenie CoolAir SP950 s odparovacou jednotkou na zadnej stene SP950I
Max. chladiaci výkon: 850 W
Vstupné menovité napätie: 24 V---
Rozsah vstupného napätia:	22,5 V--- - 30 V---
Max. spotreba prúdu: 22 A
Rozsah prevádzkovej teploty: 0 až +43 °C
Vypnutie pri poklese napájacieho napätia: konfigurovatelné(pozri návod na inštaláciu)
Chladiaci prostriedok: R-134a
Množstvo chladiaceho prostriedku: 60 g
Ekvivalent CO2: 0.858 t
Potenciál globálneho otepl'ovania (GWP): 1430
Rozmery (Š x V x H):Odparovacia jednotka:Kondenzátorová jednotka:	648 x 278 x 144 mm346 x 490 x 156 mm
Hmotnost':Odparovacia jednotka(vrátane prívodných vedení):Kondenzátorová jednotka(bez upevnovacieho rámu):	cca 10,5 kgcca 12 kg

	SP950C
Chladiaci prostriedok: R-134a
Množstvo chladiaceho prostriedku: 120 g
Ekvivalent CO2: 0,1716 t
Potenciál globálneho otepl'ovania (GWP): 1430

2.2 Bezpečnost za provozu prístroje

POZOR!
