BRUKSANVISNING CoolAir SP 950C DOMETIC

• Skader på produktet på grunn av mekanisk påvirkning og overspenninger

• Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten

• Bruk til andre formål enn det som er beskrevet i veiledningen

• Når klimaanlegget har synlige skader, må det ikke brukes.

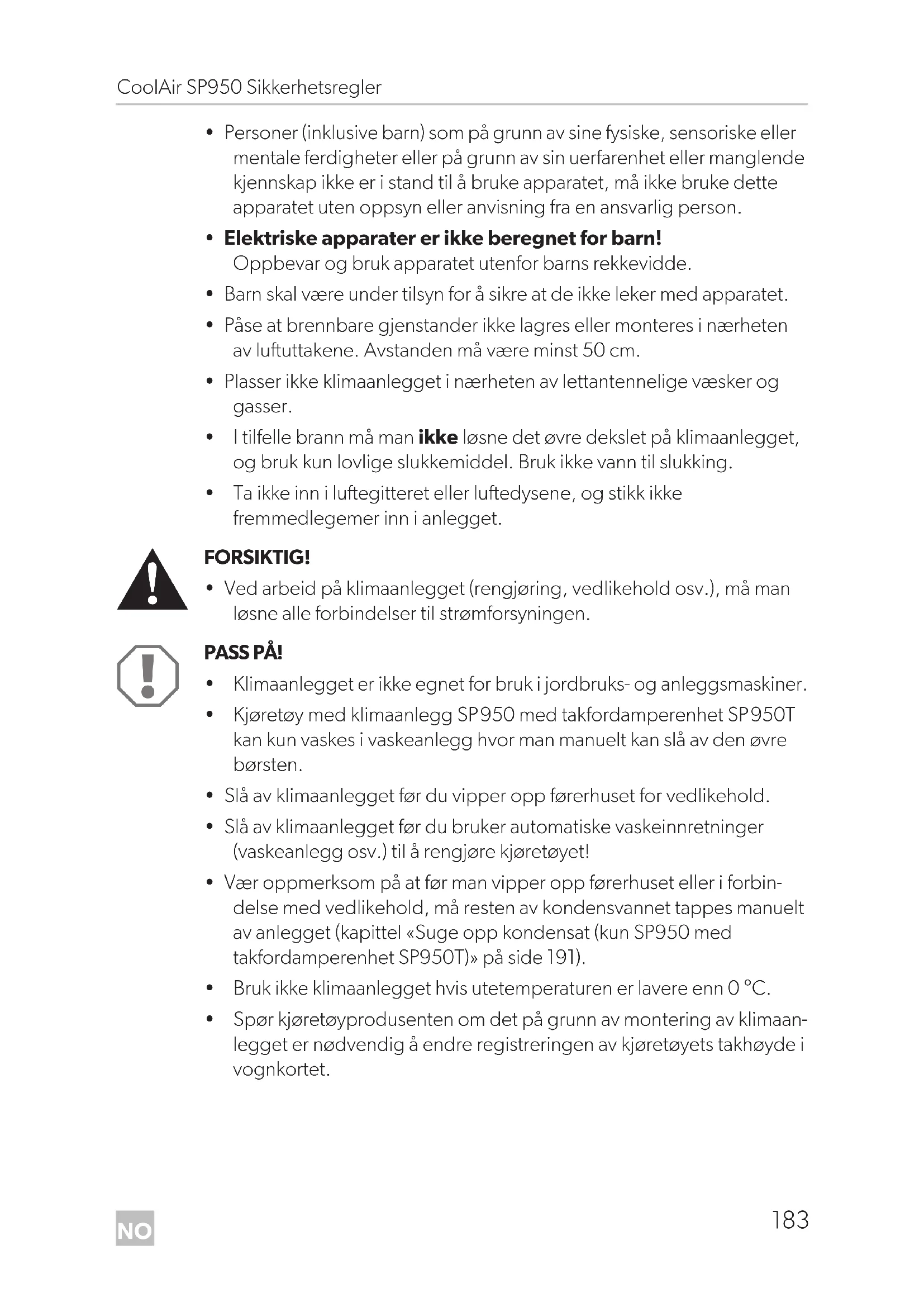

• Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke apparatet, må ikke bruke dette apparatet uten oppsyn eller anvisning fra en ansvarlig person.

• Elektriske apparater er ikke beregnet for barn! Oppbevar og bruk apparatet utenfor barns rekkevidde.

• Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.

• Påse at brennbare gjenstander ikke lagres eller monteres i nærheten av luftuttakene. Avstanden må være minst 50 cm.

• Ta ikke inn i luftegitteret eller luftedysene, og stikk ikke fremmedlegemer inn i anlegget.

• Ved arbeid på klimaanlegget (rengjøring, vedlikehold osv.), må man løsne alle forbindelser til strømforsyningen.

• Klimaanlegget er ikke egnet for bruk i jordbruks- og anleggsmaskiner.

• Slå av klimaanlegget før du bruker automatiske vaskeinnretninger (vaskeanlegg osv.) til å rengjøre kjøretøyet!

• Spør kjøretøyprodusenten om det på grunn av montering av klimaan- legget er nødvendig å endre registreringen av kjøretøyets takhøyde i vognkortet. SP950-O-16s.book Seite 183 Freitag, 24. Februar 2017 4:26 16NO Målgruppe CoolAir SP950

2.2 Sikkerhet ved bruk av apparatet

• Ikke stikk fremmedlegemer inn i anlegget.

• For at kondensvann skal kunne renne ut av fordamperenheten av seg selv, kan sidelengs helling være maks. 5° under drift.

• For å beskytte kompressoren kan hellingen fremover være maks. 10° under drift. Hvis ikke blir kompressoren koblet ut. Etter 5 minutter slås hele anlegget av. 3Målgruppe Informasjonen om apparatet (råd vedrørende bruk, håndtering av apparatet, råd vedrørende sikkerhet osv.) er beregnet på brukeren av klimaanlegget. 4Tiltenkt bruk Klimaanlegget brukes til å kjøle kupeen i lastebiler med kald og avfuktet luft. Anlegget er beregnet for bruk når kjøretøyet står i ro. Kan brukes under kjøring. Klimaanlegget er ikke egnet for bruk i jordbruks- og anleggsmaskiner!

5 Teknisk beskrivelse Ved hjelp av klimaanlegget oppnår man en klimatisering av inneluften i kjøretøyet som kan justeres ved behov. Luften i kupeen suges ut gjennom innsugingsgitteret til anlegget, kjøles ned, tørkes og føres gjennom utblåsingsdysene tilbake til kupeen. Styringen av anlegget skjer fra betjeningspanelet hhv. med fjernkontroll. MERK Klimaanlegget må kun installeres ved bruk av montasjesettene fra produsenten. SP950-O-16s.book Seite 184 Freitag, 24. Februar 2017 4:26 16NO CoolAir SP950 Betjening

Anlegget er utstyrt med en batterivakt. Hvis anlegget brukes i kjøretøyet når tennin- gen er avslått, kobler klimaanlegget seg ut automatisk når tilførselsspenningen faller under en innstillbar verdi. Kuldekretsløpet i klimaanlegget består av fire hovedkomponenter:

• Kompressor Kompressoren suger til seg kjølemiddelet R-134a og komprimerer det. Dermed økes trykket og også temperaturen til kjølemiddelet.

• Kondensator Den innebygde kondensatoren fungerer som en kjøle- hhv. varmeveksler. Luften som strømmer forbi tar opp varme, den varme kjølemiddelgassen avkjøles og blir flytende.

• Kapillarrør Kapillarrøret struper kjølemiddelet fra kondenseringstrykket når fordampings- trykket er på det laveste.

• Fordamper Fordamperen avkjøler luften som strømmer forbi og avfukter den. Kjølemiddelet tar opp varme og fordamper. Den avkjølte luften fordeles inne i kjøretøyet via en luftutslippsenhet. 6Betjening

Følgende betjenings- og indikeringselementer på betjeningspanelet brukes til å regulere anlegget: Nr. i fig. 2, side 3 Betydning

Tasten 2 LED Feil (rød) Lysdioden indikerer feil ved drift av anlegget. 3 LED kompressor (gul) Lysdioden lyser når kompressoren arbeider.

Tast Med tasten kan man skifte mellom bruksmåtene 1, 2, 3 eller Automatikk og Timerfunksjonen. 5 Digitaldisplay Indikerer:

• valgt driftsmåte for driftsmåte 1 for driftsmåte 2 for driftsmåte 3 A for automatikkmodus 000 for timerfunksjon

Følgende betjeningselementer brukes til å regulere anlegget fra fjernkontrollen: Nr. i fig. 3, side 4 Betydning

Tasten Anlegget kan kobles mellom drift og standby.

Tasten – Tasten – skifter til neste lavere driftsmåte.

Tasten + Tasten + skifter til neste høyere driftsmåte. SP950-O-16s.book Seite 187 Freitag, 24. Februar 2017 4:26 16NO Bruke klimanlegget CoolAir SP950

For å garantere effektiv bruk av CoolAir klimaanlegg, må du følge disse rådene. Noe du alltid må gjøre

• Parker kjøretøyet ditt mest mulig i skyggen.

• Blend av kjøretøyet ditt mest mulig.

• Hvis du ikke har klimaanlegg i kjøretøyet, må du lufte kjøretøyet godt før du bruker klimaanlegget. Med klimaanlegg i kjøretøyet må du kjøle ned kupeen før en hvilepause.

• Hold dører og vinduer lukket.

• Unngå varmekilder i kjøretøyet.

• Reduser strømforbruket gjennom andre apparater for å sikre at klimaanlegget varer så lenge som mulig.

• Velg ønsket temperatur og driftsmåte.

• Pass på at utblåsingsdysene (fig. 1 1, side 3) og innsugingsgitteret (fig. 1 2, side 3) ikke er tildekket av kluter, papir eller andre gjenstander. PASS PÅ!

• Hvis denne bruksanvisningen ikke følges, påtar produsenten seg ikke noe ansvar. Produsenten påtar seg spesielt ikke ansvar for følgeskader, heller ikke for følgeskader som kan oppstå som følge av at klimaanlegget faller ut av drift.

• Ikke stikk fremmedlegemer inn i anlegget. MERK SP950 er konsipert som standard klimaapparat for styrkende hviletider. Det kan brukes under kjøring, men det erstatter ikke det motordrevne klimaanlegget i kjøretøyet. SP950-O-16s.book Seite 188 Freitag, 24. Februar 2017 4:26 16NO CoolAir SP950 Bruke klimanlegget

Hva du må være oppmerksom på i tillegg

• Hvis du ønsker å tilpasse klimaanlegget til fargen på lastebilen din, lakkerer du bare overdekslet av klimaanlegget. Dette må kun lakkeres når det er demontert. Bruk så lyse farger som mulig.

• Vask kjøretøyet ditt regelmessig, skitne førerhus blir raskere varm.

• Sørg for at effekten til klimaanlegget ikke blir påvirket av andre varmekilder (f.eks. spillvarme fra kjøleanlegg). Slik kan du stelle klimaanlegget på en aktiv måte

• Gjennomfør regelmessig visuelle kontroller av tetningene, overdekslet og gitrene, helst før sesongen starter.

• Fjern ved behov smuss og blader fra anlegget.

➤ Trykk tasten når anlegget er avslått.

✓ Viften starter på laveste turtall. ✓ Lysdioden Power (fig. 2 8, side 3) luser. ✓ Digitaldisplayet (fig. 2 5, side 3) viser settpunkt i °C og driftsmodus (f.eks. A20 for automatikkmodus + settpunkt 20 °C). PASS PÅ! Lukk aldri alle luftedysene til klimaanlegget samtidig. Anlegget vil bli islagt innenfra. MERK Første gang klimaanlegget tas i bruk, kan det lukte litt. Dette er naturlig og lukten forsvinner etter kort tid. MERK Hvis klimaanlegget er fullstendig utkoblet, er det bare mulig å slå det på fra betjeningspanelet. Innkobling fra fjernkontrollen er bare mulig når anlegget står i standby. Ved lengre stillstans bør man slå av anlegget full- stendig, slik at ikke batteriet tappes for strøm. SP950-O-16s.book Seite 189 Freitag, 24. Februar 2017 4:26 16NO Bruke klimanlegget CoolAir SP950

Du kan velge mellom fire driftsmåter og timerfunksjonen: ➤ Trykk på tasten på betjeningspanelet eller på tasten + hhv. – på fjern- kontrollen for å velge ønsket driftsmåte. ✓ Digitaldisplayet (fig. 2 5, side 3) indikerer i første posisjon valgt driftsmåte. MERK Kompressoren til anlegget kobler seg inn etter ca. 90 sekunder tidsforsinkelse. MERK Hvis ønsket temperatur ikke nås i driftsmåten I hhv. II, skifter du til nest høyeste bruksmåte eller til automatikkmodus. Driftsmåte Display- melding Forklaring 1 Laveste effekttrinn – viften går på laveste hastighet. 2 Midterste effekttrinn – viften går på midterste hastighet. 3 Høyeste effekttrinn – viften går på høyeste hastighet. Automatikk A Optimal drift av viften styres fra anlegget, slik at valgt temperatur blir nådd på en effektiv måte. Timer- funksjon 000 Valg av driftstid fra 10 til 120 minutter. Skiftende indikering av driftsmåte og resterende driftstid. SP950-O-16s.book Seite 190 Freitag, 24. Februar 2017 4:26 16NO CoolAir SP950 Bruke klimanlegget

takfordamperenhet SP950T) Kondensvannet som oppstår som følge av funksjonsprinsippet, suges opp automatisk i intervaller under drift av anlegget. Ved behov kan kondensvannet også suges ut manuelt:

MERK Sug ut kondensvannet fra anlegget før vinteren for å unngå skader som følge av frosset vann. MERK For å avbryte luftavsuget før tiden, trykker du på tasten til pumpen slår seg av. PASS PÅ! Unngå tørrdrift over lengre tid, tørrdrift (høye lyder under oppsugingen) kan føre til at pumpen blir skadet. SP950-O-16s.book Seite 191 Freitag, 24. Februar 2017 4:26 16NO Bruke klimanlegget CoolAir SP950

Du kan sette klimaanlegget i standby eller slå det helt av. Vær oppmerksom på at klimaanlegget bruker strøm når det står i standby. Slå derfor helst klimaanlegg SP950 med fordamperenhet for bakvegg SP950I alltid av. På klimaanlegg SP950 med takfordamperenhet SP950T må kondensatet pumpes ut, avhengig av konstruksjonen. Etter bruk og påfølgende kjøring må derfor klima- anlegg SP950 med takfordamperenhet SP950T settes i standby under kjøring. På denne måten blir kondensvann som har samlet seg under drift og etter drift samlet opp. Slå klimaanlegget helt av når det ikke er i bruk og ved lengre pauser (f. eks. over helgen).

Styringen av anlegget har flere funksjoner for å beskytte apparatet hhv. batteriet. Utløsing av beskyttet funksjon utløser en varselkode i displayet. MERK Ved start av kjøretøyet eller ved innkobling av flere forbrukere, kan det hende at displayteksten LO vises et kort øyeblikk. Display-tekstBeskrivelse Årsak Utbedring Batterivakten varsler om underspenning.Kompressoren kobler ut straks og viften kobles ut etter 20 til 30 sekunder. Hele anlegget kobles ut etter 2 minutter.Tilkoblingsspenning for lav. Batterikapasiteten er ikke til-strekkelig til å slå av anleg- get. ➤ Kortvarig underspenning: ingen aksjon nødvendig.➤ Kobler ut anlegget: Lad opp kjøretøybatteriet eller kontroller om batterivak-ten er riktig innstilt. Anlegget melder en kort-varig eller kontinuerlig overspenning.Kortvarig overspenning kan oppstå ved utkoblnig av store elektriske laster. Konti-nuerlig overspenning opp-står ved feil tilkoblingsspenning.➤ Kortvarig overspenning: ingen aksjon nødvendig.➤ Ved langvarig indikering av «HI»: Kontroller elektro-nikken i kjøretøyet. Forsi-kre deg om at tilkoblingsspenningen er under 30 V. Anlegget melder kortvarig elektrisk overlast og kobler ut kompressoren.Strømforbruket til kompres-soren er for høyt.➤ Kortvarig overbelastning utlignes av anlegget ved at kompressoren kobles ut. Kompresosren fortsetter å gå etter en kort stund.Anlegget melder om for sterk helling.Kompressoren slås av. Etter 5 minutter slås hele anleg-get av.Kompressoren (førerhuset) er hellet for mye. ➤ Når kompressoren befinner seg i normal stil-ling igjen, kan anlegget slås på igjen. SP950-O-16s.book Seite 193 Freitag, 24. Februar 2017 4:26 16NO Displaymeldinger CoolAir SP950

9 Rengjøring og stell Vær oppmerksom på følgende tips ved rengjøring og stell av klimaanlegget.

➤ Rengjør kapslingen til klimaanlegget og luftristen fra tid til annen med en fuktig klut. ➤ Fjern fra tid til annen løv og annet smuss fra lufteåpningene på klimaanlegget. Pass på at anlegget ikke blir skadet. ➤ Kontroller regelmessig at alle elementer som er forbundet med klimaanlegget, sitter godt fast. ➤ Kontroller regelmessig at tilkoblingsledningene er uskadd og sitter godt fast. ➤ Kontroller regelmessig tetningene i alle gjennomføringene som er forbundet med klimaanlegget. Kun SP950 med takfordamperenhet SP950T ➤ Kontroller hvert år pakningen mellom klimaanlegget og taket på kjøretøyet med tanke på sprekker og andre skader. Kun SP950 med fordamperenhet for bakvegg SP950I ➤ Rengjør regelmessig kondensvannsprutbeskyttelsen og innsugingsfilteret. Bytt kondensvannsprutbeskyttelse (fig. 4 1, side 5) og innsugingsfilter (fig. 4 2, side 5) ved behov. PASS PÅ!

• Ikke bruk slipende vaskemidler eller harde gjenstander eller antennelige midler til rengjøring, da det kan skade apparatet.

• Ikke rengjør klimaanlegget med høytrykks-spyler. Klimaanlegget kan ta skade av vann som trenger inn. SP950-O-16s.book Seite 195 Freitag, 24. Februar 2017 4:26 16NO Garanti CoolAir SP950

• kopi av kvitteringen med kjøpsdato,

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkulerings- stasjon eller hos din faghandler.

11.1 Deponering av batteriene i fjernkontrollene
