BRUKSANVISNING CoolAir SP 950C DOMETIC

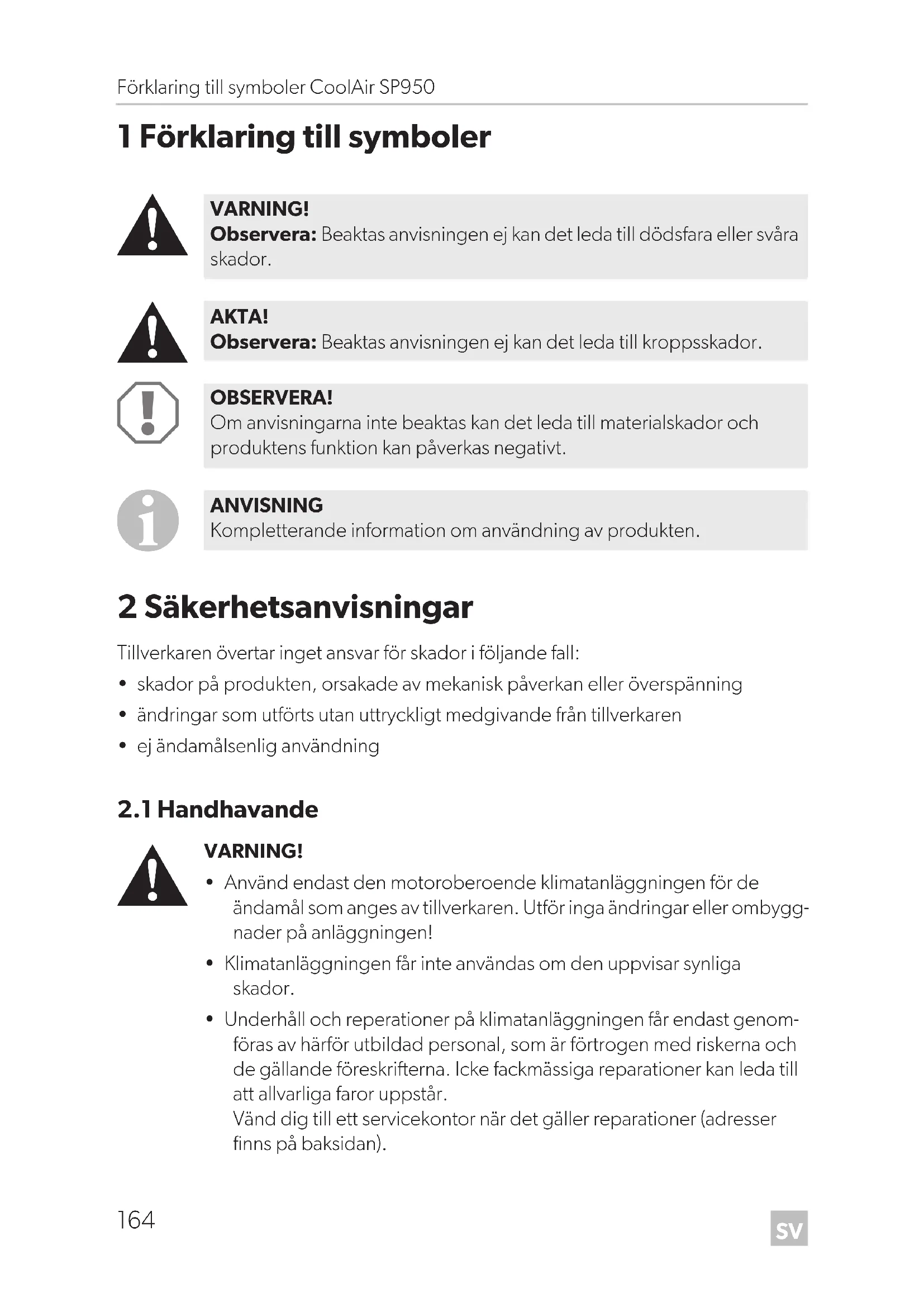

1 Förklaring till symboler

2 Säkerhetsanvisningar Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten, orsakade av mekanisk påverkan eller överspänning

• ändringar som utförts utan uttryckligt medgivande från tillverkaren

• ej ändamålsenlig användning

• Använd endast den motoroberoende klimatanläggningen för de ändamål som anges av tillverkaren. Utför inga ändringar eller ombygg- nader på anläggningen!

• Klimatanläggningen får inte användas om den uppvisar synliga skador.

• Underhåll och reperationer på klimatanläggningen får endast genom- föras av härför utbildad personal, som är förtrogen med riskerna och de gällande föreskrifterna. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår. Vänd dig till ett servicekontor när det gäller reparationer (adresser finns på baksidan). VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. SP950-O-16s.book Seite 164 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Säkerhetsanvisningar

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda apparaten på ett säkert sätt, bör inte använda apparaten utan uppsikt eller hjälp av en ansvarig person.

• Elapparater är inga leksaker! Förvara och använd apparaten utom räckhåll för barn.

• Barn bör hållas under uppsikt, så att de inte leker med apparaten.

• Se till att inga brännbara föremål finns i närheten av luftutsläppet. Avståndet måste vara minst 50 cm.

• Använd inte klimatanläggningen i närheten av antändliga vätskor och gaser.

• Vid brand: lossa inte klimatanläggningens övre lock; använd godkänt släckningsmedel. Använd inte vatten för att släcka elden.

• Stick inte in händerna i ventilationsgaller- eller munstycken, stick inte in några främmande föremål i anläggningen.

• Stäng alltid av strömförsörjningen innan arbeten (rengöring, underhåll etc) utförs på klimatanläggningen.

• Den motoroberoende klimatanläggningen är inte avsedd för bygg- maskiner eller jordbruksmaskiner.

• Fordon med motoroberoende klimatanläggningar SP950 med tak- monterad förångarenhet SP950T får endast rengöras i tvättanläggningar där man kan stänga av den övre borsten manuellt.

• Stäng av klimatanläggningen innan förarhytten fälls fram för underhåll.

• Stäng av klimatanläggningen innan automatiska tvättanläggningar (bil- tvättanläggningar etc) används för fordonet!

• Tänk på att allt kondensvatten måste tömmas manuellt ur anläggningen innan förarhytten fälls ned och före underhåll (kapitel ”Suga upp kondensat (endast SP950 med takmonterad förångaren- het SP950T)” på sidan 173).

• För att kondensvattnet ska kunna rinna ut automatiskt ur förångaren får lutningen i sidled inte vara större än max. 5°.

• För att skydda kompressorn ska man se till att lutningen framåt inte blir större än max. 10°. Annars stängs kompressorn av. Hela anläggningen stängs av efter 5 minuter. SP950-O-16s.book Seite 165 Freitag, 24. Februar 2017 4:26 16SV Målgrupp CoolAir SP950

• Stick inte in några främmande föremål i anläggningen.

• För att kondensvattnet ska kunna rinna ut automatiskt ur förångaren får lutningen i sidled inte vara större än max. 5°.

• För att skydda kompressorn ska man se till att lutningen framåt inte blir större än max. 10°. Annars stängs kompressorn av. Hela anläggningen stängs av efter 5 minuter. 3Målgrupp Den här informationen om apparaten (användning, handhavande, säkerhets- anvisningar o.s.v.) riktar sig till användarna av den motoroberoende klimatanläggningen. 4 Ändamålsenlig användning Den motoroberoende klimatanläggningen kyler och avfuktar luften i lastbilshyttar. Anläggningen är avsedd att användas i stillastående fordon (motorn avstängd). Den kan även användas under körning. Klimatanläggningen är inte avsedd för byggmaskiner eller jordbruksmaskiner!

5 Teknisk beskrivning Med hjälp av klimatanläggningen får man variabel luftkonditionering i fordonet. Inne- luften leds in i anläggningen genom insugningsgallret, i anläggningen kyls och avfuk- tas den och leds tillbaka in i fordonet genom luftmunstyckena. Anläggningen styrs via kontrollpanelen resp. fjärrkontrollen. ANVISNING Den motoroberoende klimatanläggningen får endast installeras med monteringssatserna från tillverkaren. SP950-O-16s.book Seite 166 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Användning

Anläggningen har en batterivakt. När anläggningen används utan påslagen tänd- ning i fordonet, stängs den av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Klimatanläggningens kylkrest består av fyra huvudkomponenter:

• Kompressor Kompressorn suger in och komprimerar köldmediet R-134a. Därigenom höjs trycket och temperaturen på köldmediet.

• Kondensor Den inbyggda kondensorn fungerar som kylare resp. värmeväxlare. Den passe- rande luften tar upp värme, den heta köldmediegasen svalnar och kondenserar.

• Kapillärrör Kapillärröret sänker trycket hos köldmediet från kondenseringstryck till förång- ningstryck.

• Förångare Förångaren kyler den passerande luften och avfuktar den. Köldmediet tar upp värme och förångas Den kylda luften fördelas i fordonet genom en luftenhet. 6Användning

Den motoroberoende klimatanläggningen har följande reglage: ANVISNING Med klimatanläggningen sänks temperaturen inne i fordonet till ett visst värde. Temperaturen som nås under kylningen varierar beroende på fordonstyp, omgivningstemperatur och klimatanläggningens kyleffekt. Den motoroberoende klimatanläggningens kyleffekt: se kapitel ”Tek- niska data” på sidan 179. Nr påbild 1, sida 3Förklaring1 Luftmunstycken2 Insugningsgaller3 Kontrollpanel SP950-O-16s.book Seite 167 Freitag, 24. Februar 2017 4:26 16SV Användning CoolAir SP950

För styrning av anläggningen står följande komponenter till förfogande på kontroll- panelen: Nr på bild 2, sida 3 Betydelse

Knapp 2 Lysdiod störning (röd) Lysdioden signalerar störningar i anläggningen. 3 Lysdiod kompressor (gul) Lysdioden lyser när kompressorn är igång.

Knapp Med knappen kan man växla mellan driftlägena 1, 2, 3 eller automatläge och timerfunktionen. 5 Digital display Visning av:

• valt driftläge för driftläge 1 för driftläge 2 för driftläge 3 A för automatläge 000 för timerfunktion

• önskad rumstemperatur (börvärde) i °C 6 Knapp + Med knappen + höjs börvärdet med 1 °C eller timervärdet med 10 minuter. 7 Knapp – Med knappen – sänks börvärdet med 1 °C eller timervärdet med 10 minuter. 8 Lysdiod power (blå) Lysdioden visar att anläggningen är påslagen. 9 IR-mottagare (för fjärrkontrollen) SP950-O-16s.book Seite 168 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Använda den motoroberoende klimatanläggningen

För styrning av anläggningen står följande reglage till förfogande på fjärrkontrollen: 7 Använda den motoroberoende klimatanläggningen

Nr på bild 3, sida 4Betydelse KnappSlår på anläggningen och växlar till standby. Knapp – Med knappen – sänks börvärdet med 1 °C eller timervärdet med 10 minuter. Knapp + Med knappen + höjs börvärdet med 1 °C eller timervärdet med 10 minuter. Knapp –Med knappen – växlar man till nästa lägre driftläge. Knapp +Med knappen + växlar man till nästa högre driftläge. OBSERVERA!

• Tillverkarens garanti gäller inte om den här bruksanvisningen inte följs. Detta gäller speciellt följdskador, särskilt även sådana följdskador som uppstår p.g.a. att klimatanläggningen inte fungerar.

• Stick inte in några främmande föremål i anläggningen. SP950-O-16s.book Seite 169 Freitag, 24. Februar 2017 4:26 16SV Använda den motoroberoende klimatanläggningen CoolAir SP950

7.1 Information om bättre användning

Använd den motoroberoende CoolAir klimatanläggningen från på ett effektivt sätt: Tänk alltid på

• Parkera fordonet i skuggan (om möjligt).

• Mörklägg om möjligt fönstren.

• Om fordonet inte har någon inbyggd klimatanläggning. vädra ordentligt innan den motoroberoende klimatanläggningen startas. Om det finns inbyggd klimat- anläggning bör den användas till att kyla luften i förarhytten före vilopausen.

• Håll fönster och dörrar stängda.

• Undvik värmekällor i fordonet.

• Reducera strömförbrukningen från andra apparater så att klimatanläggningen kan användas så länge som möjligt.

• Välj lagom temperatur och rätt driftläge.

• Se till att luftmunstyckena (bild 1 1, sida 3) och insugningsgallret (bild 1 2, sida 3) inte täcks över av tyg, papper eller andra material. Beakta även

• Om klimatanläggningens färg ska anpassas till lastbilens: lackera endast klimat- anläggningens takkåpa. Demontera anläggningen innan den lackeras. Använd så ljusa färger som möj- ligt.

• Tvätta fordonet regelbundet, smutsiga förarhytter blir snabbare varma.

• Se till att den motoroberoende klimatanläggningen inte påverkas av andra värmekällor (t.ex. avledd värme från kylmaskiner). ANVISNING SP950 är avsedd för användning under vilopauserna när motorn är avstängd. Den kan även användas under körning, men ersätter inte den motordrivna klimatanläggningen i fordonet. SP950-O-16s.book Seite 170 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Använda den motoroberoende klimatanläggningen

Hur du aktivt kan sköta din klimatanläggning

• Kontrollera regelbundet tätningar (visuell kontroll), takkåpa och galler (helst före säsongstart).

• Ta vid behov bort smuts och löv från anläggningen.

7.2 Slå på klimatanläggningen

➤ Tryck, när anläggningen är avstängd, på knappen .

✓ Fläkten startar med lågt varvtal. ✓ Lysdioden power (bild 2 8, sida 3) lyser. ✓ På den digitala displayen (bild 2 5, sida 3) visas börvärdet i °C och driftläget (t.ex. A20 för automatläget + börvärde 20 °C).

OBSERVERA! Stäng aldrig klimatanläggningens samtliga luftmunstycken på en gång. Det bildas då is på anläggningens insida. ANVISNING Det kan lukta lite konstigt när klimatanläggningen tas i drift för första gången. Detta beror på anläggningens konstruktion och upphör efter en kort tid. ANVISNING Om klimatanläggningen är helt avstängd, kan den bara startas via kontrollpanelen. Påslagning via fjärrkontrollen fungerar endast när anläggningen är i standby-läge. Stäng av anläggningen helt om den inte ska användas under längre tid; annars belastas batteriet av standby- strömmen. ANVISNING Anläggningens kompressor startar tidsfördröjt efter ca 90 sekunder. SP950-O-16s.book Seite 171 Freitag, 24. Februar 2017 4:26 16SV Använda den motoroberoende klimatanläggningen CoolAir SP950

Det går att ställa in rumstemperaturen mellan 17 °C och 30 °C. ➤ Tryck, på kontrollpanelen, på knappen + resp. – eller på knappen + resp. – på fjärrkontrollen för att ställa in önskad rumstemperatur i steg om 1 °C. ✓ På den digitala displayen (bild 2 5, sida 3) visas driftläget och önskad rums- temperatur i °C.

Det går att välja mellan fyra driftlägen och timerfunktionen: ➤ Tryck på knappen på kontrollpanelen eller på knappen + resp. – på fjärrkontrollen för att ställa in driftläge. ✓ På den digitala displayen (bild 2 5, sida 3) visas först valt driftläge. ANVISNING Om önskad rumstemperatur inte nås i driftläge I resp. II; växla till nästa högre driftläge eller till automatläget. Driftläge

displayen Förklaring 1 Lägsta effektläge – fläkten går på lägsta nivå. 2 Mellersta effektläge – fläkten går på medelhög nivå. 3 Högsta effektläge – fläkten går på högsta nivå. Automatläge A Anläggningen styr fläkten på ett optimalt sätt för att nå den inställda temperaturen. Timerfunktion 000 Inställning av en gångtid på 10 till 120 minuter. Visningen växlar mellan driftläge och återstående gångtid. SP950-O-16s.book Seite 172 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Använda den motoroberoende klimatanläggningen

7.5 Suga upp kondensat (endast SP950 med

takmonterad förångarenhet SP950T) Kondensvattnet, som uppstår genom anläggningens funktionssätt, sugs regelbundet upp automatiskt under drift. Kondensvattnet kan även sugas upp manuellt:

➤ Stäng av anläggningen. ➤ Håll samtidigt knapparna och – nedtryckta. ➤ Tryck dessutom snabbt på knappen . ✓ På den digitala displayen visas firmwareversionen i 5 sekunder. ✓ Därefter visas 000, anläggningen startar utsugningen som pågår i 15 sekunder. Släpp nu knapparna och –. ✓ Kompressorn och fläkten startar inte. ✓ Anläggningen stängs av automatiskt.

Innan förarhytten fälls fram måste kondensvattnet sugas ut manuellt. ➤ Upprepa den manuella utsugningen tills ett tydligt ljud hörs från pumpen. ✓ Det finns inget kondensvatten i anläggningen längre. ➤ Tryck på knappen tills pumpen stängs av.

ANVISNING Innan vintern ska du suga ut kondensatvattnet ur anläggningen så att anläggningen inte skadas på grund av tillfrysande vatten. ANVISNING Tryck på knappen tills pumpen stängs av om uppsugningen ska avbrytas. OBSERVERA! Undvik att köra pumpen torr (tydligt ljud vid uppsugning). Pumpen kan skadas. SP950-O-16s.book Seite 173 Freitag, 24. Februar 2017 4:26 16SV Använda den motoroberoende klimatanläggningen CoolAir SP950

7.6 Stänga av klimatanläggningen

Du kan ställa klimatanläggningen i standby-läge eller slå av den helt. Observera att klimatanläggningen drar ström även i standby-läget. Stäng därför om möjligt alltid av den motoroberoende klimatanläggningen SP950 med bakväggsförångarenhet SP950I. På den motoroberoende klimatanläggningen SP950 med takmonterad förångar- enhet SP950T kräver konstruktionen att kondensvattnet pumpas bort. Efter använd- ning och anslutande körning ska därför den motoroberoende klimatanläggningen SP950 med takmonterad förångarenhet SP950T sättas i standby-läge. Kondens- vattnet som ansamlats under och efter driften sugs upp. Stäng av klimatanläggningen helt när den inte används och vid längre pauser (t. ex. över helgen).

➤ Ställa klimatanläggningen i standby-läge: När anläggningen är igång, tryck kort på knappen eller på knappen på fjärrkontrollen. ✓ Den digitala displayen slocknad och endast den blåa strömlysdioden lyser. ✓ Kompressorn och fläkten stängs av. ➤ Stänga av klimatanläggningen helt: När anläggningen är igång, tryck på knappen och håll den nedtryckt i 3sekunder. ✓ Lysdioderna och den digitala displayen slocknar. ✓ Fläkten och kompressorn stängs av. ANVISNING Med fjärrkontrollen kan du endast ställa klimatanläggningen i standby- läge eller aktivera den ur standby-läget. SP950-O-16s.book Seite 174 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Meddelanden på displayen

Anläggningens styrenhet har en rad olika funktioner som skyddar anläggningen resp. batteriet. När en sådan skyddsfunktion aktiveras visas följande meddelande- koder på displayen. ANVISNING När fordonet startas eller flera förbrukar slås på kan det hända att

kortvarigt visas på displayen. Display- text Beskrivning Orsak Åtgärd Batterivakten signalerar underspänning.Kompressorn stängs genast av och fläkterna stängs av efter 20 till 30 sekunder. Hela anlägg-ningen stängs av efter 2minuter.För låg anslutnings-spänning. Batteri-kapaciteten räcker inte till för anläggningen.➤ Kortvarig underspänning: det behövs ingen åtgärd.➤ Om anläggningen stängs av: ladda fordonets bat-teri, eller kontrollera om batterivakten är korrekt inställld. Anläggningen signalerar kortvarig eller konstant överspänning.En kortvarig överspänning kan uppstå när en stor elek-trisk last har kopplats ifrån. Konstant överspänning uppstår p.g.a. felaktig anslutningsspänning.➤ Kortvarig överspänning: det behövs ingen åtgärd.➤ Om meddelandet ”HI” visas på displayen under en längre tid: kontrollera lastbilens elektroniska komponenter. Kontrollera att anslutningsspän-ningen ligger under 30 V. Anläggningen signalerar kortvarig elektrisk över-belastning och kompressorn stängs av.Kompressorns aktuella strömförbrukning är för hög. ➤ Den kortvariga överbelast-ningen jämnas ut genom att anläggningen stänger av kompressorn. Kom-pressorn startar igen efter en stund.Anläggningen rapporterar för kraftig lutning.Kompressorn stängs av. Hela anläggningen stängs av efter 5 minuter.Kompressorn (förarhytten) lutar för starkt.➤ Anläggningen kan slås på som vanligt igen när kompressorn är i nor-malt läge. SP950-O-16s.book Seite 175 Freitag, 24. Februar 2017 4:26 16SV Meddelanden på displayen CoolAir SP950

8.2 Störningsmeddelanden på kontrollpanelen

Lysdioden ”störning” (bild 2 2, sida 3) lyser rött om det föreligger en störning i den motoroberoende klimatanläggningen. Vilken sorts fel det handlar om visas på dis- playen genom följande felkoder. Display- text Beskrivning Orsak Åtgärd FO1 Kompressorn arbetar inte. Kompressorn överbelastad eller fel i den elektriska kom- pressorkabeln (inkabel). ➤ Stäng av anläggningen. ➤ Slå på anläggningen igen efter ca 60 minuter. ➤ Kontakta en auktoriserad verkstad om felet återkom- mer. ➤ Använd inte anläggningen vid en omgivningstempe- ratur under 0 °C eller över 43 °C. FO2 Anläggningen kan inte registrera aktuell tempera- tur (ärvärdet). Klimatanläggningens rums- temperatursensor ej korrekt ansluten eller mätvärdet lig- ger utanför mätområdet. FO3 Anläggningen är överbe- lastad, kompressorn stängs av. Termisk överbelastning p.g.a. för hög omgivnings- temperatur eller defekt fläkt. FO4 Endast SP950 med tak- monterad förångar- enhet SP950T: Kondensvattnet avleds inte. Kondensvattnet avleds inte och på displayen visas ett felmeddelande. Pumpen är tilltäppt eller defekt. Kondensvattenslangen är till- täppt. Nivåvakten är defekt eller har fastnat. FO5 Överbelastning p.g.a. fläkt. Kortslutning på kondensa- tor- eller förångarfläkten Låt anläggningen vara avstängd och kontakta en auk- toriserad verkstad. FO6 Kommunikationsproblem mellan display- und styrk- retskortet. Fel på kabelanslutningen. SP950-O-16s.book Seite 176 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Rengöring och skötsel

9 Rengöring och skötsel Följande tips och anvisningar måste beaktas vid rengöring och skötsel av den motoroberoende klimatanläggningen.

➤ Rengör klimatanläggningens hölje och munstyckspanelen då och då med en fuk- tig trasa. ➤ Ta regelbundet bort löv och smuts från ventilationsöppningarna på klimat- anläggningen. Se till att anläggningen inte skadas. ➤ Kontrollera regelbundet att alla komponenter som rör klimatanläggningen sitter ordentligt fast. ➤ Kontrollera regelbundet om anslutningsledningarna är oskadda och säkra. ➤ Kontrollera regelbundet att alla öppningar/kabelgenomföringar som har med klimatanläggningen att göra är täta. Endast SP950 med takmonterad förångarenhet SP950T ➤ Kontrollera tätningen mellan klimatanläggningen och fordonstaket med avse- ende på sprickor och andra skador en gång om året. Endast SP950 med bakväggsförångarenhet SP950I ➤ Rengör regelbundet stänkskyddet (mot kondensvatten) och uppsugningsfiltret. Byt vid behov stänkskyddet (mot kondensvatten) (bild 4 1, sida 5) och uppsugningsfiltret (bild 4 2, sida 5). OBSERVERA!

• Använd inga starka rengöringsmedel, hårda föremål eller lättantändliga medel för rengöring, det kan skada anläggningen.

• Använd inte högtryckstvätt för att rengöra klimatanläggningen. Kli- matanläggningen kan skadas om det kommer in vatten i den. SP950-O-16s.book Seite 177 Freitag, 24. Februar 2017 4:26 16SV Garanti CoolAir SP950

10 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

• en reklamationsbeskrivning/felbeskrivning. 11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

11.1 Lämna fjärrkontrollens batterier till ett

insamlingsställe för batterier

Skydda miljön! Varken laddningsbara batterier eller andra batterier hör hemma i hushållssoporna. Lämna dina förbrukade eller defekta (laddningsbara) batterier till återför- säljaren eller till ett insamlingsställe. SP950-O-16s.book Seite 178 Freitag, 24. Februar 2017 4:26 16SV CoolAir SP950 Tekniska data

12 Tekniska data Motoroberoende klimatanläggning CoolAir SP950 med takmonterad förångarenhet SP950T Max. kyleffekt: 850 W Anslutningsspänning: 24 Vg (22,5 Vg – 30 Vg) Max. strömförbrukning: 22 A Omgivningstemperatur: 0 till +43 °C Avstängning vid underspänning: kan ställas in (se installationsanvisningen) Köldmedium: R-134a Mängd kylvätska: 70 g Motsvarande CO

Motoroberoende klimatanläggning CoolAir SP950 med bakväggsförångar- enhet SP950I Max. kyleffekt: 850 W Nominell ingångsspänning: 24 Vg Inspänningsområde: 22,5 Vg – 30 Vg Max. strömförbrukning: 22 A Omgivningstemperatur: 0 till +43 °C Avstängning vid underspänning: kan ställas in (se installationsanvisningen) Köldmedium: R-134a Mängd kylvätska: 60 g Motsvarande CO

: 0.858 t Global uppvärmningspotential (GWP): 1430 Mått (B x H x D): Förångarenhet: Kondensorenhet: 648 x 278 x 144 mm 346 x 490 x 156 mm Vikt: Förångarenhet (inklusive anslutningsledningar) Kondensatorenhet (utan fästram): ca. 10,5 kg ca. 12 kg SP950C Köldmedium: R-134a Mängd kylvätska: 120 g Motsvarande CO
