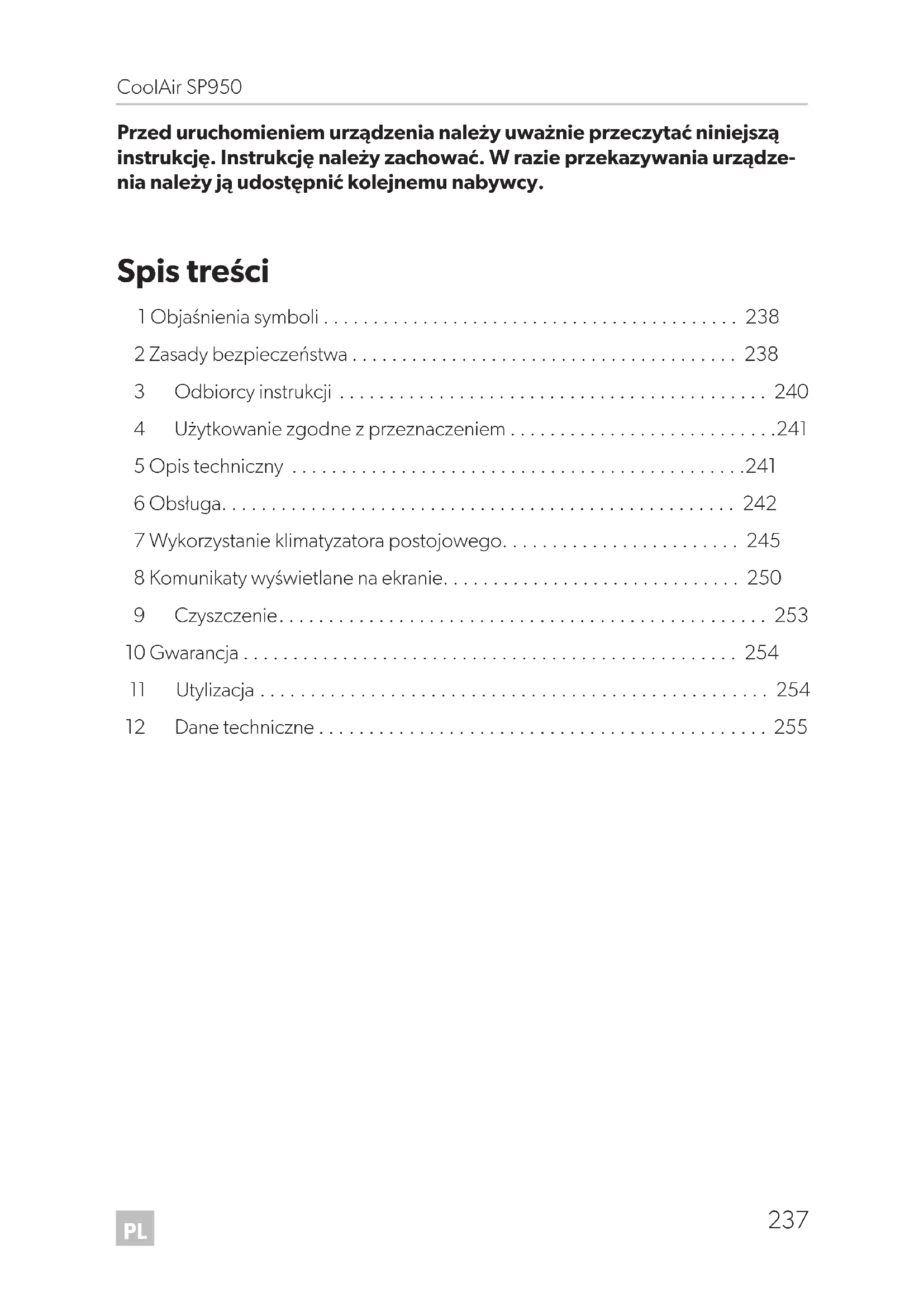

INSTRUKCJA OBSŁUGI CoolAir SP 950C DOMETIC

• Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządze- nia należy ją udostępnić kolejnemu nabywcy. Spis treści 1 Objaśnienia symboli p. 238
• 2 Zasady bezpieczeństwa p. 238
• 3 Odbiorcy instrukcji p. 240
• 4 Użytkowanie zgodne z przeznaczeniem p. 241
• 5 Opis techniczny p. 241
• 6 Obsługa p. 242
• 7 Wykorzystanie klimatyzatora postojowego p. 245
• 8 Komunikaty wyświetlane na ekranie p. 250
• 9 Czyszczenie p. 253
• 10 Gwarancja p. 254
• 11 Utylizacja p. 254
• 12 Dane techniczne SP950-O-16s.book Seite 237 Freitag, 24. Februar 2017 4:26 16PL Objaśnienia symboli CoolAir SP950 p. 255

1Objaśnienia symboli

2 Zasady bezpieczeństwa Producent nie odpowiada za szkody spowodowane:

• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciąźeniami elektrycznymi

• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta

• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

2.1 Korzystanie z urządzenia

• Klimatyzatora postojowego należy używać jedynie w celu określonym przez producenta, nie wolno dokonywać w nim żadnych modyfikacji lub przezbrojeń.

• W przypadku gdy klimatyzator ma widoczne uszkodzenia, jego uru- chomienie jest niedozwolone. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu. SP950-O-16s.book Seite 238 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Zasady bezpieczeństwa

• Konserwacji i napraw klimatyzatora postojowego mogą dokonywać tylko specjaliści, którzy zapoznali się ze związanymi z tym zagroże- niami i stosownymi przepisami. Niefachowe naprawy mogą spowo- dować poważne niebezpieczeństwo. W celu przeprowadzenia naprawy należy zwrócić się do punktu serwi- sowego działającego w danym kraju (adresy na odwrocie).

• Osoby (łącznie z dziećmi), które z powodu swych zdolności psychofizycznych, sensorycznych lub intelektualnych bądź niedoświadczenia lub niewiedzy nie są w stanie bezpiecznie używać urządzenia, nie powinny korzystać z niego bez nadzoru odpowie- dzialnej osoby.

• Urządzenia elektryczne nie są zabawkami dla dzieci! Urządzenie należy stosować i przechowywać poza zasięgiem dzieci.

• Należy dopilnować, by dzieci nie bawiły się urządzeniem.

• Nie wolno składować ani montować łatwopalnych przedmiotów w pobliżu wylotu powietrza. Odstęp musi wynosić co najmniej 50 cm.

• Nie należy umieszczać klimatyzatora postojowego w pobliżu łatwo- palnych płynów i gazów.

• W przypadku pożaru nie wolno zdejmować górnej pokrywy klimatyzatora; należy użyć atestowanych środków gaśniczych. Nie należy używać wody do gaszenia pożaru.

• Nie należy sięgać do kratek i dysz wentylacyjnych oraz wkładać do urządzenia żadnych przedmiotów obcych.

• Podczas wykonywania wszelkich prac przy klimatyzatorze postojo- wym (czyszczenie, konserwacja) należy odłączyć urządzenie od zasila- nia.

• Klimatyzator postojowy nie jest przeznaczony do stosowania w maszynach rolniczych ani budowlanych.

• Pojazdy z klimatyzatorami postojowymi SP950 z jednostką parownika dachowego SP950T mogą być czyszczone tylko w myjniach, gdzie można wyłączyć ręcznie górną szczotkę.

• Przed odchyleniem kabiny kierowcy w celu wykonania prac konser- wacyjnych klimatyzator postojowy należy wyłączyć.

• Przed zastosowaniem automatycznych urządzeń (myjni itp.) do czysz- czenia pojazdu klimatyzator postojowy należy wyłączyć. SP950-O-16s.book Seite 239 Freitag, 24. Februar 2017 4:26 16PL Odbiorcy instrukcji CoolAir SP950

• Należy pamiętać, iż przed odchyleniem kabiny kierowcy lub pracami konserwacyjnymi należy ręcznie spuścić pozostałości skondensowa- nej wody z urządzenia (rozdz. „Odsysanie kondensatu (tylko w przy- padku SP950 z jednostką parownika dachowego SP950T)” na stronie 249).

• Klimatyzatora postojowego nie należy używać w temperaturze oto- czenia poniżej 0 °C.

• Należy dowiedzieć się od producenta pojazdu, czy ze względu na montaż klimatyzatora postojowego konieczna będzie zmiana doty- cząca wysokości pojazdu w jego dokumentacji.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

• Do urządzenia nie wolno wkładać żadnych przedmiotów obcych.

• Aby woda kondensacyjna mogła automatycznie odpłynąć z parow- nika, pochylenie boczne podczas pracy może wynosić maks. 5°.

• W celu ochrony kompresora pochylenie do przodu podczas pracy może wynosić maks. 10°. W przeciwnym razie kompresor się wyłączy. Po 5 minutach wyłączy się cała instalacja. 3 Odbiorcy instrukcji Podane tutaj informacje o urządzeniu (wskazówki dotyczące obsługi, korzystania z urządzenia, zasady bezpieczeństwa) przeznaczone są dla użytkowników klimaty- zatora postojowego. SP950-O-16s.book Seite 240 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Użytkowanie zgodne z przeznaczeniem

4 Użytkowanie zgodne z przeznaczeniem Klimatyzator postojowy służy do klimatyzowania wnętrza kabiny kierowcy samo- chodu ciężarowego za pomocą schłodzonego powietrza o odpowiednio zmniej- szonej wilgotności. Urządzenie zostało zaprojektowane w celu użycia podczas postoju. Możliwe jest wykorzystanie urządzenia także podczas jazdy. Klimatyzator postojowy nie jest przeznaczony do stosowania w maszynach rolniczych ani budowlanych!

5 Opis techniczny Za pomocą klimatyzatora postojowego można uzyskać różnorodny stopień chło- dzenia wnętrza kabiny kierowcy. Powietrze z wnętrza wprowadzane jest do urzą- dzenia poprzez siatkę wlotową, następnie podlega schłodzeniu oraz osuszeniu i jest wyprowadzane z powrotem do wnętrza za pomocą dysz wydmuchujących. Stero- wanie urządzeniem odbywa się za pomocą panelu obsługi lub pilota.

Urządzenie jest wyposażone w czujniki akumulatora. Jeżeli urządzenie jest eksploatowane przy wyłączonym zapłonie w pojeździe, wyłącza się samodziel- nie wówczas, gdy napięcie spadnie poniżej zdefiniowanej wartości. WSKAZÓWKA Klimatyzator postojowy może zostać zainstalowany jedynie z użyciem zestawów montażowych producenta. WSKAZÓWKA Klimatyzator postojowy może obniżyć temperaturę we wnętrzu pojazdu do określonej wartości. Osiągana temperatura zależy od typu pojazdu, temperatury otoczenia i wydajności chłodniczej klimatyzatora. Informa- cje dotyczące wydajności chłodniczej klimatyzatora postojowego: patrz rozdz. „Dane techniczne” na stronie 255. SP950-O-16s.book Seite 241 Freitag, 24. Februar 2017 4:26 16PL Obsługa CoolAir SP950

Obieg chłodniczy klimatyzatora postojowego składa się z czterech głównych części:

• Kompresor Sprężarka zasysa zastosowany czynnik chłodniczy R-134a i kompresuje go. W ten sposób podnosi się ciśnienie i temperatura czynnika chłodniczego.

• Kondensator Wbudowany kondensator działa jak chłodnica lub wymiennik ciepła. Przepływa- jące powietrze odbiera ciepło, gorący gaz chłodzący oziębia się i przechodzi wstan ciekły.

• Rurka kapilarna Rurka kapilarna powoduje obniżenie wysokiego ciśnienia skraplania czynnika chłodniczego do niższego ciśnienia parowania.

• Parownik Parownik ochładza i osusza przepływające powietrze. Czynnik chłodniczy odbiera ciepło i paruje. Ochłodzone powietrze jest dostarczane do wnętrza pojazdu przez jednostkę nawiewną. 6Obsługa

6.1 Elementy urządzenia

W przypadku klimatyzatora postojowego dostępne są następujące elementy obsługi: Nr na rys. 1, strona 3 Objaśnienie 1 Dysze wydmuchujące 2 Siatka wlotowa 3 Panel obsługi SP950-O-16s.book Seite 242 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Obsługa

Następujące elementy obsługi i sygnalizacji są dostępne na panelu obsługi w celu regulacji urządzenia: Nr na rys. 2, strona 3 Znaczenie

Przycisk 2 Dioda LED Usterka (światło czerwone) Dioda LED informuje o usterkach w pracy urządzenia. 3 Dioda LED Sprężarka (światło żółte) Dioda LED świeci się podczas pracy sprężarki.

Przycisk Za pomocą przycisku można ustawić tryb pracy na 1, 2, 3 lub opcję Automatyczny bądź zmienić funkcję timera. 5 Wyświetlacz cyfrowy Wyświetlanie następujących informacji:

• wybrany tryb pracy dla trybu pracy 1 dla trybu pracy 2 dla trybu pracy 3 A dla trybu automatycznego 000 dla funkcji timera

• wymagana temperatura pomieszczenia (wartość zadana) w °C 6 Przycisk + Przycisk + służy do zwiększania wartości zadanej o 1 °C lub czasu timera o 10 minut. 7 Przycisk – Przycisk – służy do zmniejszania wartości zadanej o 1 °C lub czasu timera o 10 minut. 8 Dioda LED Power (niebieski) Dioda LED wskazuje, że urządzenie jest włączone. 9 Odbiornik podczerwieni (do pilota) SP950-O-16s.book Seite 243 Freitag, 24. Februar 2017 4:26 16PL Obsługa CoolAir SP950

Następujące elementy obsługi są dostępne na pilocie w celu regulacji urządzenia: Nr na rys. 3, strona 4 Znaczenie

Przycisk Urządzenie można przełączać między trybem pracy oraz czuwania.

Przycisk – Przycisk – służy do zmniejszania wartości zadanej o 1 °C lub czasu timera o 10 minut.

Przycisk + Przycisk + służy do zwiększania wartości zadanej o 1 °C lub czasu timera o 10 minut.

Przycisk – Przycisk – umożliwia przełączenie na kolejny, niższy tryb pracy.

Przycisk + Przycisk + umożliwia przełączenie na kolejny, wyższy tryb pracy. SP950-O-16s.book Seite 244 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Wykorzystanie klimatyzatora postojowego

7 Wykorzystanie klimatyzatora postojowego

7.1 Uwagi dotyczące optymalizacji wykorzystania

Aby zagwarantować efektywne wykorzystanie klimatyzatora postojowego CoolAir, należy przestrzegać następujących wskazówek dotyczących użytkowania. Sposób postępowania

• Należy zaparkować pojazd w miarę możliwości w zacienionym miejscu.

• Jeśli to możliwe, należy zasłonić pojazd.

• W przypadku braku klimatyzacji w pojeździe należy go przewietrzyć przed uży- ciem klimatyzatora postojowego. Jeśli pojazd jest wyposażony w klimatyzację, należy za jej pomocą ochłodzić wnętrze przed przerwą postojową.

• Drzwi i okna muszą zostać zamknięte.

• Należy unikać występowania źródeł ciepła w pojeździe.

• Należy ograniczyć zużycie prądu przez inne urządzenia, aby zagwarantować możliwie najdłuższy okres użytkowania klimatyzatora postojowego.

• Należy wybrać odpowiednią temperaturę i tryb pracy.

• Nie wolno zakrywać dyszy powietrznych (rys. 1 1, strona 3) i kratek wlotowych (rys. 1 2, strona 3) chusteczkami, papierem ani innymi przedmiotami. UWAGA!

• Producent nie ponosi odpowiedzialności w razie niestosowania się do tej instrukcji obsługi. Nie ponosi on odpowiedzialności za wszel- kie szkody pośrednie, a w szczególności takie, które mogą powstać w wyniku awarii klimatyzatora postojowego.

• Do urządzenia nie wolno wkładać żadnych przedmiotów obcych. WSKAZÓWKA Urządzenie SP950 zostało zaprojektowane jako klimatyzator postojowy do zapewnienia komfortu podczas postoju. Można go używać podczas jazdy, nie zastępuje on jednak napędzanej silnikiem klimatyzacji samo- chodowej. SP950-O-16s.book Seite 245 Freitag, 24. Februar 2017 4:26 16PL Wykorzystanie klimatyzatora postojowego CoolAir SP950

O czym należy ponadto pamiętać

• Jeśli kolor klimatyzatora postojowego powinien zostać dopasowany do barwy samochodu ciężarowego, należy pomalować wyłącznie górną osłonę. Lakierowanie można wykonać tylko po zdemontowaniu osłony. W miarę możli- wości należy stosować jasne kolory.

• Należy regularnie myć pojazd, ponieważ zabrudzone kabiny kierowców szybciej się nagrzewają.

• Należy zadbać o to, aby na wydajność klimatyzatora postojowego nie wpływały inne źródła ciepła (np.ciepło odlotowe z urządzeń chłodniczych). Aktywna pielęgnacja klimatyzatora postojowego

• Należy regularnie wykonywać badania wizualne uszczelek, górnej osłony oraz siatek, najlepiej przez rozpoczęciem sezonu.

• W razie konieczności należy usunąć z urządzenia liście oraz inne zabrudzenia.

7.2 Włączanie klimatyzatora postojowego

➤ W wyłączonym urządzeniu należy nacisnąć przycisk .

✓ Wentylator rozpoczyna pracę od niskiej liczby obrotów. ✓ Dioda LED Power (rys. 2 8, strona 3) świeci się. UWAGA! Nigdy nie należy jednocześnie zamykać wszystkich dysz powietrznych klimatyzatora postojowego. W takim przypadku nastąpiłoby pokrycie urządzenia lodem od wewnątrz. WSKAZÓWKA Podczas pierwszego uruchomienia klimatyzatora postojowego może pojawić się lekki nieprzyjemny zapach. Zapach ten jest uwarunkowany konstrukcyjnie i minie po niedługim czasie. WSKAZÓWKA Jeśli klimatyzator powinien zostać całkowicie wyłączony, wówczas należy użyć jedynie panelu obsługi. Włączenie za pomocą pilota jest możliwe jedynie wówczas, gdy urządzenie znajduje się w trybie czuwania. W przypadku dłuższych przerw w użytkowaniu należy wyłączyć urządzenie całkowicie, aby nie obciążać akumulatora prądem postojowym. SP950-O-16s.book Seite 246 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Wykorzystanie klimatyzatora postojowego

✓ Wyświetlacz cyfrowy (rys. 2 5, strona 3) wskazuje wartość zadaną w °C oraz tryb pracy (np. A20 dla trybu automatycznego + wartości zadanej 20 °C).

7.3 Wybór wymaganej temperatury

Można wybrać wymaganą temperaturę pomieszczenia w przedziale między 17 °C a 30 °C. ➤ Na panelu obsługi należy nacisnąć przycisk + lub – bądź też użyć przycisku + lub – na pilocie, aby ustawić wymaganą temperaturę pomieszczenia w etapach po 1 °C. ✓ Wyświetlacz cyfrowy (rys. 2 5, strona 3) wskazuje tryb pracy oraz wymaganą temperaturę pomieszczenia w °C.

WSKAZÓWKA Sprężarka urządzenia zostanie włączona z opóźnieniem czasowym wynoszącym ok. 90 sekund. WSKAZÓWKA Jeśli w trybie pracy I lub II wymagana temperatura nie zostanie osiągnięta, wówczas należy zmienić ustawienie na kolejny wyższy tryb pracy lub tryb automatyczny. SP950-O-16s.book Seite 247 Freitag, 24. Februar 2017 4:26 16PL Wykorzystanie klimatyzatora postojowego CoolAir SP950

7.4 Wybór trybu pracy

Można wybrać jeden z czterech trybów pracy oraz funkcję timera: ➤ Na panelu obsługi należy nacisnąć przycisk bądź użyć przycisku + lub – na pilocie, aby ustawić wymagany tryb pracy. ✓ Wyświetlacz cyfrowy (rys. 2 5, strona 3) wskazuje na pierwszym miejscu wybrany tryb pracy. Tryb pracy Komunikat Objaśnienie 1 Najniższy poziom mocy – wentylator pracuje na najniższym poziomie. 2 Średni poziom mocy – wentylator pracuje na średnim poziomie. 3 Wyższy poziom mocy – wentylator pracuje na najwyższym poziomie. Automatyczny A Optymalna praca wentylatora jest sterowana przez urzą- dzenie w celu efektywnego uzyskania wybranej tempera- tury. Funkcja timera 000 Wstępny wybór czasu przebiegu od 10 do 120 minut. Zmieniające się sygnalizowanie trybu pracy oraz pozosta- łego czasu przebiegu. SP950-O-16s.book Seite 248 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Wykorzystanie klimatyzatora postojowego

7.5 Odsysanie kondensatu (tylko w przypadku SP950

z jednostką parownika dachowego SP950T) Skondensowana woda powstała w wyniku funkcjonowania urządzenia będzie auto- matycznie odsysana w określonych przedziałach czasowych podczas pracy urzą- dzenia. W razie potrzeby skondensowana woda może zostać odessana także ręcznie:

➤ Należy wyłączyć urządzenie. ➤ Należy jednocześnie wcisnąć przyciski oraz –. ➤ Dodatkowo należy krótko nacisnąć przycisk . ✓ Na cyfrowym wyświetlaczu przez 5 sekund widnieć będzie wersja oprogramowania sprzętowego. ✓ Następnie na wyświetlaczu pojawią się trzy zera, a urządzenie rozpocznie operację odsysania trwającą 15 sekund. Można wówczas zwolnić przyciski oraz –. ✓ Sprężarka oraz wentylator nie zostaną włączone. ✓ Urządzenie wyłączy się automatycznie.

Jeśli kabina kierowcy ma zostać przechylona, należy najpierw ręcznie odessać wodę kondensacyjną. ➤ Należy powtarzać ręczny proces odsysania do momentu wytworzenia przez pompę głośnego dźwięku podczas odsysania. ✓ Oznacza to, że w urządzeniu nie znajduje się już woda kondensacyjna. ➤ Należy nacisnąć przycisk , aż pompa zostanie wyłączona.

WSKAZÓWKA Przed rozpoczęciem zimy usunąć kondensat z urządzenia w celu uniknięcia jego uszkodzenia przez zamarzającą wodę. WSKAZÓWKA Aby przerwać operację odsysania przed jej zakończeniem, należy nacisnąć przycisk i przytrzymać do chwili wyłączenia pompy. UWAGA! Należy unikać długotrwałej pracy na sucho, ponieważ podczas pracy na sucho (głośny dźwięk przy odsysaniu) pompa może zostać uszkodzona. SP950-O-16s.book Seite 249 Freitag, 24. Februar 2017 4:26 16PL Komunikaty wyświetlane na ekranie CoolAir SP950

7.6 Wyłączanie klimatyzatora postojowego

Klimatyzator postojowy można przestawić na tryb czuwania bądź całkowicie wyłą- czyć. Należy pamiętać, iż urządzenie w trybie czuwania zużywa prąd. Z tego względu, jeśli to możliwe, należy zawsze wyłączać klimatyzator postojowy SP950 z jednostką parownika tylnej ścianki SP950I. W przypadku klimatyzatora postojowego SP950 z jednostką parownika dacho- wego SP950Tze względów konstrukcyjnych kondensat musi być odpompowy- wany. Z tego względu klimatyzator postojowySP950 z jednostką parownika dachowego SP950T należy przełączyć po użyciu i w czasie dalszej jazdy na tryb czuwania. Dzięki temu skondensowana woda, która zebrała się podczas pracy i po jej zakończeniu, zostanie odessana. W przypadku niewykorzystywania lub dłuższych przerw w użytkowaniu (np. w dniach wolnych od pracy) klimatyzator należy całkowicie wyłączyć.

➤ Przełączenie na tryb czuwania: Jeśli urządzenie jest włączone, należy krótko przycisnąć przycisk lub użyć przycisk na pilocie. ✓ Wyświetlacz cyfrowy zgaśnie, zaświeci się jedynie niebieska dioda LED Power. ✓ Sprężarka oraz wentylator zostaną wyłączone. ➤ Całkowite wyłączanie: We włączonym urządzeniu należy nacisnąćprzycisk i przytrzymać przez 3sekundy. ✓ Diody LED oraz wyświetlacz cyfrowy zgasną. ✓ Wentylator oraz sprężarka zostaną wyłączone. 8 Komunikaty wyświetlane na ekranie

WSKAZÓWKA Za pomocą pilota można przełączyć klimatyzator postojowy jedynie na tryb czuwania lub też można ponownie przejść z trybu czuwania do trybu pracy. WSKAZÓWKA Przy uruchomieniu pojazdu bądź włączeniu kilku urządzeń zużywających prąd może dojść do krótkotrwałego pojawienia się na wyświetlaczu komunikatu LO. SP950-O-16s.book Seite 250 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Komunikaty wyświetlane na ekranie

8.1 Ostrzeżenia panelu obsługi

Sterowanie urządzeniem obejmuje różnorodne funkcje służące do ochrony urzą- dzenia lub akumulatora. Włączenie jednej z funkcji ochronnych zostanie zasygnali- zowane poprzez następujące kody uwag na wyświetlaczu. Teks t na wyświet- laczu Opis Przyczyna Usunięcie

Czujnik akumulatora zgłasza niedobór napięcia. Sprężarka natychmiast się wyłącza, a wentylatory zostaną wyłączone po 20 – 30 sekundach. Całe urządzenie wyłącza się po 2minutach. Napięcie przyłącze- niowe jest zbyt niskie. Pojemność akumulatora nie wystarcza już na pracę urządzenia. ➤ Krótkotrwały niedobór napię- cia: żadne działanie nie jest konieczne. ➤ Urządzenie wyłącza się: Należy naładować akumulator pojazdu lub sprawdzić, czy czujnik aku- mulatora jest należycie włą- czony.

Urządzenie zgłasza krótkotrwałe lub trwałe nadnapięcie. Krótkotrwałe nadna- pięcie może wystą- pić po odłączeniu dużych obciążeń elektrycznych. Dłu- gotrwałe nadnapię- cie powstaje wwyniku nieprawi- dłowego napięcia przyłączeniowego. ➤ Krótkotrwałe nadnapięcie: żadne działanie nie jest konieczne. ➤ W przypadku dłuższego wyświetlania komunikatu „HI” na wyświetlaczu: Należy spraw- dzić układ elektroniczny samo- chodu ciężarowego. Należy upewnić się, że napięcie przyłą- czeniowe jest niższe niż 30 V.

Urządzenie zgłasza krótko- trwałe przeciążenie elek- tryczne i wyłącza sprężarkę. Aktualne zużycie prądu przez sprę- żarkę jest zbyt duże. ➤ Krótkotrwałe przeciążenie zostanie rozładowane poprzez automatyczne wyłączenie sprę- żarki. Po krótkim czasie sprę- żarka zostanie ponownie włączona. Klimatyzator sygnalizuje za duże nachylenie. Sprężarka jest odłączona. Po 5 minutach całe urządzenie zostanie odłączone. Sprężarka (kabina kierowcy) jest zbyt mocno odchylona. ➤ Gdy sprężarka znajdzie się ponownie w normalnym poło- żeniu, urządzenie można ponownie włączyć. SP950-O-16s.book Seite 251 Freitag, 24. Februar 2017 4:26 16PL Komunikaty wyświetlane na ekranie CoolAir SP950

8.2 Komunikaty o usterkach na panelu obsługi

Dioda LED „Usterka” (rys. 2 2, strona 3) świeci czerwonym światłem wówczas, gdy nastąpi usterka klimatyzatora postojowego. Rodzaj usterki zostanie zasygnalizowany poprzez następujące kody usterek na wyświetlaczu. Teks t na wyświetlaczu Opis Przyczyna Usunięcie FO1 Sprężarka nie pracuje. Sprężarka jest przeciążona lub nastąpiła usterka welektrycznym przewo- dzie doprowadzającym sprężarki. ➤ Należy wyłączyć urządzenie. ➤ Po 60 minutach urządzenie należy ponow- nie włączyć. ➤ Jeśli usterka pojawi się ponownie, wówczas należy zwrócić się do autoryzowanego warsz- tatu specjalistycznego. ➤ Urządzenia nie należy uży- wać w temperaturze oto- czenia niższej niż 0 °C lub wyższej niż 43 °C. FO2 Urządzenie nie może ustalić temperatury rzeczywistej. Czujnik temperatury pomieszczenia klimatyza- tora postojowego nie został prawidłowo podłączony lub wartość pomiaru przekracza specyfikację. FO3 Urządzenie jest prze- ciążone, sprężarka wyłącza się. Nastąpiło przeciążenie termiczne w wyniku zbyt wysokiej temperatury otoczenia lub uszkodzenia wentylatora. FO4 Tylko w przypadku SP950 z jednostką parownika dacho- wego SP950T: Powstała woda skon- densowana nie zosta- nie odprowadzona. Powstała woda skondenso- wana nie zostanie odprowa- dzona, a na wyświetlaczu pojawi się komunikat o usterce. Pompa jest zatkana lub uszko- dzona. Przewód wody skondensowa- nej jest zatkany. Włącznik pływakowy jest uszkodzony bądź zaklesz- czony. FO5 Przeciążenie związane z wentylatorami. Zwarcie przy wentylatorach sprężarki lub parownika. Należy wyłączyć urządzenie i zwrócić się do autoryzowa- nego warsztatu specjalistycz- nego. FO6 Problem komunika- cyjny między kartą obwodu wyświetla- cza oraz sterowania. Usterka okablowania. SP950-O-16s.book Seite 252 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Czyszczenie

9Czyszczenie Przestrzegać poniższych wskazówek dotyczących czyszczenie klimatyzatora posto- jowego.

➤ Obudowę klimatyzatora i panel wylotowy należy czyścić od czasu do czasu wilgotną ściereczką. ➤ Co jakiś czas należy usunąć liście i inne zabrudzenia z otworów wentylacyjnych klimatyzatora postojowego. Należy przy tym uważać, aby nie uszkodzić urządze- nia. ➤ Należy regularnie sprawdzać zamontowanie wszystkich elementów związanych z klimatyzatorem. ➤ Należy regularnie sprawdzać, czy wszystkie przewody przyłączeniowe są nieusz- kodzone i bezpiecznie zamontowane. ➤ Należy regularnie sprawdzać uszczelnienia wszelkich otworów związanych z kli- matyzatorem. Tylko w przypadku SP950 z jednostką parownika dachowego SP950T ➤ Każdego roku należy sprawdzić, czy w uszczelnieniu profilu klimatyzatora na dachu pojazdu nie pojawiły się rysy i inne uszkodzenia. Tylko w przypadku SP950 z jednostką parownika tylnej ścianki SP950I ➤ Należy regularnie czyścić osłonę przeciwbryzgową wody kondensacyjnej i flitr ssania. W razie potrzeby należy wymienić ochronę przeciwbryzgową wody kondensacyjnej (rys. 4 1, strona 5) oraz filtr ssania (rys. 4 2, strona 5). UWAGA!

• Do czyszczenia nie używać ostrych środków czyszczących lub twardych przedmiotów albo materiałów łatwopalnych, gdyż mogą one uszkodzić urządzenie.

• Klimatyzatora postojowego nie należy czyścić za pomocą urządze- nia wysokociśnieniowego. Wciekająca woda może uszkodzić klima- tyzator postojowy. SP950-O-16s.book Seite 253 Freitag, 24. Februar 2017 4:26 16PL Gwarancja CoolAir SP950

10 Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,

• informacji o przyczynie reklamacji lub opisu wady. 11 Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

11.1 Utylizacja akumulatorów i pilotów

Chroń środowisko naturalne! Akumulatory i baterie nie zaliczają się do odpadów domowych. Uszkodzone akumulatory lub zużyte baterie należy przekazać do punktu sprzedaży lub punktu przyjmującego surowce wtórne. SP950-O-16s.book Seite 254 Freitag, 24. Februar 2017 4:26 16PL CoolAir SP950 Dane techniczne

12 Dane techniczne Klimatyzator postojowy CoolAir SP950 z jednostką parownika dachowego SP950T Maks. wydajność chłodzenia: 850 W Zasilanie: 24 Vg (22,5 Vg – 30 Vg) Maks. pobór energii: 22 A Zakres temperatury roboczej: 0 do +43 °C Wyłączenie podnapięciowe: Z możliwością konfiguracji (zob. Instrukcję instalacji) Czynnik chłodniczy: R-134a Ilość czynnika chłodzącego: 70 g Ekwiwalent CO

: 0,1001 t Potencjał tworzenia efektu cieplarnianego (GWP):

Wymiary (dł. x szer. x wys.): Jednostka parownika: Jednostka sprężarki: 577 x 779 x 182 mm 156 x 346 x 490 mm Waga: Jednostka parownika: Jednostka sprężarki: ok. 15 kg ok. 12 kg SP950-O-16s.book Seite 255 Freitag, 24. Februar 2017 4:26 16PL Dane techniczne CoolAir SP950

Klimatyzator postojowy CoolAir SP950 z jednostką parownika tylnej ścianki SP950I Maks. wydajność chłodzenia: 850 W Wejściowe napięcie znamionowe: 24 Vg Zakres napięcia wejściowego: 22,5 Vg – 30 Vg Maks. pobór energii: 22 A Zakres temperatury roboczej: 0 do +43 °C Wyłączenie podnapięciowe: Z możliwością konfiguracji (zob. Instrukcję instalacji) Czynnik chłodniczy: R-134a Ilość czynnika chłodzącego: 60 g Ekwiwalent CO

: 0.858 t Potencjał tworzenia efektu cieplarnianego (GWP):

Wymiary (Sz x W x G): Jednostka parownika: Jednostka sprężarki: 648 x 278 x 144 mm 346 x 490 x 156 mm Waga: Jednostka parownika (wraz zprzewodami przyłączeniowymi): Jednostka sprężarki (bez ramy mocującej): ok. 10,5 kg ok. 12 kg SP950C Czynnik chłodniczy: R-134a Ilość czynnika chłodzącego: 120 g Ekwiwalent CO

: 0,1716 t Potencjał tworzenia efektu cieplarnianego (GWP):
