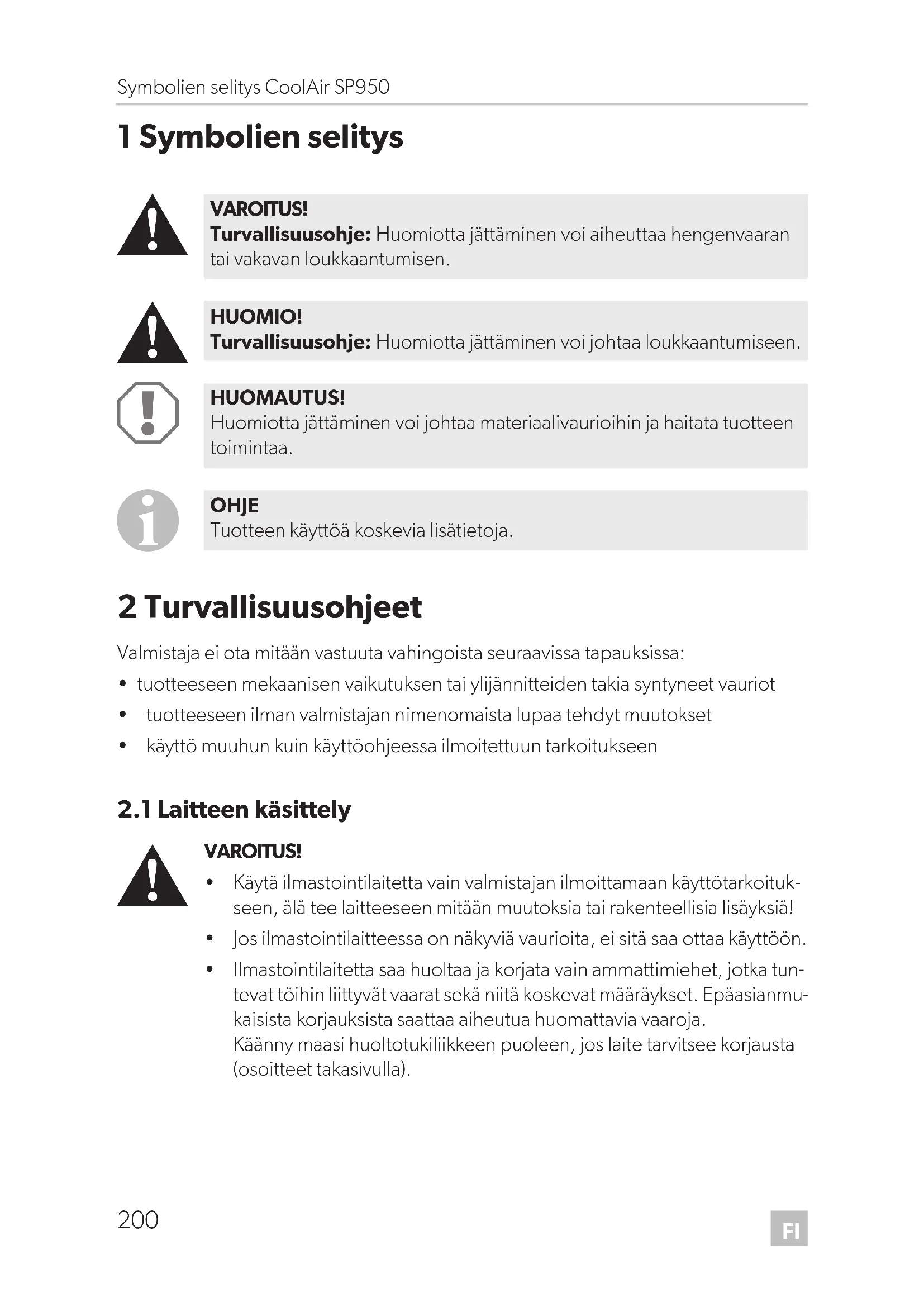

KÄYTTÖOHJE CoolAir SP 950C DOMETIC

2 Turvallisuusohjeet Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot

• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Laitteen käsittely

• Käytä ilmastointilaitetta vain valmistajan ilmoittamaan käyttötarkoituk- seen, älä tee laitteeseen mitään muutoksia tai rakenteellisia lisäyksiä!

• Jos ilmastointilaitteessa on näkyviä vaurioita, ei sitä saa ottaa käyttöön.

• Ilmastointilaitetta saa huoltaa ja korjata vain ammattimiehet, jotka tun- tevat töihin liittyvät vaarat sekä niitä koskevat määräykset. Epäasianmu- kaisista korjauksista saattaa aiheutua huomattavia vaaroja. Käänny maasi huoltotukiliikkeen puoleen, jos laite tarvitsee korjausta (osoitteet takasivulla). VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. SP950-O-16s.book Seite 200 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Turvallisuusohjeet

• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää laitetta tur- vallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää lai- tetta ilman valvontaa tai vastuullisen henkilön ohjeita.

• Sähkölaitteet eivät ole lasten leluja! Säilytä ja käytä laitetta lasten ulottumattomissa.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

• Huolehdi siitä, että syttyviä esineitä ei varastoida tai asenneta ilman ulostulon alueelle. Etäisyyden täytyy olla vähintään 50 cm.

• Älä sijoita ilmastointilaitetta syttyvien nesteiden ja kaasujen lähelle.

• Älä irrota tulipalotapauksessa ilmastointilaitteen ylempää kantta, vaan käytä sallittuja sammutusvälineitä. Älä käytä sammuttamiseen vettä.

• Älä työnnä käsiä tuuletusritilään tai tuuletussuuttimiin äläkä työnnä lait- teistoon vieraita esineitä.

• Irrota ennen töitä (puhdistus, huolto jne.) ilmastointilaite kaikista virran- syötön liitoksista!

• Ilmastointilaite ei sovi käytettäväksi maatalous- ja rakennuskoneissa.

• Ajoneuvoja, joissa on ilmastointilaitteet SP950 ja kattohaihdutinyksikkö SP950T saa pestä vain sellaisissa pesulinjoissa, joissa ylin harja voidaan kytkeä pois käytöstä.

• Sulje ilmastointilaite, ennen kuin kallistat ohjaamoa huoltoa varten.

• Kytke ilmastointilaite pois päältä, ennen kuin käytät ajoneuvon puhdis- tukseen automaattisia pesulaitteistoja (pesuloita ym.).

• Huolehdi siitä, että ennen ohjaamon hytin kallistamista, tai huoltoa var- ten jäljellä oleva kondenssivesi tyhjätään laitteesta manuaalisesti (kap. ”Kondensaatin poisto (vain SP950, jossa on kattohaihdutinyksikkö SP950T)” sivulla 209).

• Älä käytä ilmastointilaitetta ulkolämpötilan ollessa alle 0 °C.

• Tarkasta ajoneuvosi valmistajalta, johtaako ilmastointilaitteen asenta- minen siihen, että ajoneuvopapereihin merkittyä ajoneuvokorkeusmerkintää täytyy muuttaa. SP950-O-16s.book Seite 201 Freitag, 24. Februar 2017 4:26 16FI Kohderyhmä CoolAir SP950

2.2 Laitteen käyttöturvallisuus

• Älä työnnä laitteeseen mitään tarpeettomia esineitä.

• Sivuttaiskallistus saa olla käytön aikana maks. 5°, jotta kondenssivesi pääsee valumaan haihdutinyksiköstä automaattisesti pois.

• Kompressorin suojaamiseksi kallistus eteenpäin saa olla käytön aikana maks. 10°. Muutoin kompressori sammuu. 5 minuutin kuluttua koko laite sammuu. 3Kohderyhmä Laitetta koskevat tiedot (käyttöohjeet, laitteen käsittely, turvallisuusohjeet jne.) on tar- koitettu ilmastointilaitteen käyttäjälle. 4 Määräysten mukainen käyttö Imastointilaitteen tarkoitus on jäähdyttää kuorma-auton sisätila jäähdytetyllä ja kui- valla ilmalla. Laitetta käytetään vain ajoneuvon seistessä. Käyttö ajon aikana on mahdollista. Ilmastointilaite ei sovi käytettäväksi maatalous- ja rakennuskoneissa!

5 Tekninen kuvaus Ilmastointilaitteita voidaan käyttää ajoneuvon sisätilojen muunneltavaan ilmastointiin. Sisätilan ilma ohjataan laitteeseen imuritilän läpi, se jäähdytetään, kuivataan ja ohja- taan sisätilaan takaisin puhallussuuttimien kautta. Laitetta ohjataan käyttöpaneelista tai kaukosäätimestä. OHJE Ilmastointilaitteen saa asentaa vain valmistajan asennussarjojen avulla. SP950-O-16s.book Seite 202 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Käyttö

Laitteessa on varusteena akkuvahti. Jos laitetta käytetään ajoneuvon sytytyksen ollessa pois päältä, ilmastointilaite kytkeytyy itsestään pois päältä heti, kun syöttöjän- nite laskee säädetyn arvon alle. Ilmastointilaitteen jäähdytyskierto muodostuu neljästä pääkomponentista:

• Kompressori Kompressori imee R-134a-jäähdytysaineen ja puristaa sen kokoon. Tällöin jäähdy- tysaineen paine ja samalla myös sen lämpötila suurenevat.

• Kondensaattori Yhdysrakenteinen kondensaattori toimii kuten jäähdytin tai lämmönvaihdin. Sen kautta virtaava ilma sitoo lämpöä, kuuma jäähdytysainekaasu jäähtyy ja muuttuu nestemäiseksi.

• Kapillaariputki Kapillaariputki kuristaa jäähdytysaineen korkeasta kondensaattoripaineesta alhai- sempaan höyrytyspaineeseen.

• Haihdutin Haihdutin jäähdyttää sen kautta virtaavan ilman ja poistaa siitä kosteuden. Jäähdy- tysaine sitoo itseensä lämpöä ja höyrystyy. Jäähdytetty ilma jaetaan ajoneuvon sisätilaan ilmanpoistoyksikön kautta. 6Käyttö

6.1 Laitteen elementit

Ilmastointilaitteessa on seuraavat käyttölaitteet: OHJE Ilmastointilaite kykenee laskemaan ajoneuvon sisätilan lämpötilan tiet- tyyn arvoon asti. Jäähdytyksessä saavutettavissa oleva lämpötila riippuu ajoneuvon tyypistä, ympäristön lämpötilasta ja ilmastointilaitteen jäähdy- tystehosta. Ilmastointilaitteesi jäähdytysteho: katso kap. ”Tekniset tie- dot” sivulla 215. Nro kuva 1, sivulla 3 Selitys1 Puhallussuuttimet2 Imuritilät3 Käyttöpaneeli SP950-O-16s.book Seite 203 Freitag, 24. Februar 2017 4:26 16FI Käyttö CoolAir SP950

Seuraavia käyttöpaneelin käyttö- ja näyttöelementtejä voi käyttää laitteen säätämi- seen: Nro kuva 2, sivulla 3 Merkitys

Painike 2LED häiriö (punainen) LED näyttää laitteen käyttöhäiriöt. 3LED kompressori (keltainen) LED palaa kun kompressori työstää.

Näppäin Näppäimellä voi vaihtaa toimintatilojen 1, 2, 3 tai automaatti ja ajastintoiminto välillä. 5 Digitaalinäyttö Näyttää:

• valitun toimintatilan toimintatilalle 1 toimintatilalle 2 toimintatilalle 3 A automaattitilalle 000 ajastintoiminnolle

• tilan halutun lämpötilan (ohjearvo) °C 6 Painike + Painike + nostaa ohjearvoa 1 °C tai ajastimen aikaa 10 minuuttia. 7 Painike – Painike – laskee ohjearvoa 1 °C tai ajastimen aikaa 10 minuuttia. 8LED Power (sininen) LED näyttää, että laite on päällä. 9 Infrapuna-vastaanotin (kaukosäätimelle) SP950-O-16s.book Seite 204 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Käyttö

Seuraavia kaukosäätimen elementtejä voi käyttää laitteen säätämiseen: Nro kuva 3, sivulla 4 Merkitys

Näppäin Laite voi vaihtaa käytön ja valmiustilan välillä.

Näppäin – Näppäin – laskee ohjearvoa 1 °C tai vähentää ajastimen aikaa 10 minuuttia.

Näppäin + Painike + nostaa ohjearvoa 1 °C tai ajastimen aikaa 10 minuuttia.

Näppäin – Näppäin – vaihtaa seuraavalle alemmalle toimintatilalle.

Näppäin + Painike + vaihtaa seuraavalle ylemmälle toimintatilalle. SP950-O-16s.book Seite 205 Freitag, 24. Februar 2017 4:26 16FI Ilmastointilaitteen käyttö CoolAir SP950

7 Ilmastointilaitteen käyttö

7.1 Ohje käytön tehostamiseksi

Noudata seuraavia käyttöohjeita CoolAir -ilmastointilaitteen tehokkaan käytön var- mistamiseksi. Toimi aina näin

• Pysäköi ajoneuvo aina mahdollisuuksien mukaan varjoon.

• Tummenna ajoneuvo mahdollisuuksien mukaan.

• Jos sinulla ei ole ajoneuvon ilmastointia, tuuleta ajoneuvo hyvin ennen tämän ilmastointilaitteen käyttöä. Ajoneuvon ilmastoinnin avulla tulee jäähdyttää sisätila ennen lepotaukoa.

• Pidä ovet ja ikkunat kiinni.

• Vältä ajoneuvon lämpölähteiden käyttöä.

• Vähennä muiden laitteiden virrankulutusta, niin saat taattua tämän ilmastointilaitteen mahdollisimman pitkän käyttöajan.

• Valitse sopiva lämpötila ja sopiva toimintatila.

• Huomioi, ettet peitä puhallussuuttimia (kuva 1 1, sivulla 3) ja imuritilää (kuva 1 2, sivulla 3) liinoilla, paperilla tai muilla esineillä. HUOMAUTUS!

• Valmistajan vastuu raukeaa, jos näitä käyttöohjeita ei noudateta. Se ei vastaa erityisesti minkäänlaisista seurannaisvahingoista, erityisesti sellaisistakaan seurannaisvahingoista, jotka voivat syntyä ilmastointi- laitteen toimimattomuuden takia.

• Älä työnnä laitteeseen mitään tarpeettomia esineitä. OHJE SP950 on suunniteltu ilmastointilaitteeksi, joka takaa rentouttavat lepoajat. Sitä voi käyttää myös ajon aikana, se ei kuitenkaan korvaa moottorikäyttöistä ajoneuvoilmastointia. SP950-O-16s.book Seite 206 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Ilmastointilaitteen käyttö

• Jos haluat sovittaa ilmastointilaitteen värin ajoneuvosi väriin, maalaa lopuksi ilmas- tointilaitteen yläkuori. Maalaa se ainostaan, kun se ei ole paikallaan. Käytä mahdollisimman vaaleita värejä.

• Pese ajoneuvo säännöllisesti, koska likaiset ohjaamot lämpenevät nopeasti.

• Huolehdi siitä, että muut lämpölähteet (esim. kylmäkoneiden poistolämpö) eivät vaikuta ilmastointilaitteen tehoon. Miten voit huoltaa ilmastointilaitettasi aktiivisesti

• Tarkasta säännöllisesti tiivisteet, yläkuori ja ritilä, ennen kauden alkua, jos mahdol- lista.

• Poista lika ja lehdet laitteesta tarvittaessa.

7.2 Ilmastointilaitteen käynnistys

➤ Laitteen ollessa pois päältä paina näppäintä .

✓ Tuuletin käynnistyy alhaisella kierrosluvulla. ✓ LED Power (kuva 2 8, sivulla 3) loistaa. ✓ Dgitaalinäyttö (kuva 2 5, sivulla 3) ilmaisee ohjearvon °C ja toimintotilan (esim. A20 automaatttitoiminnolle + ohjearvo 20 °C). HUOMAUTUS! Älä koskaan sulje ilmastointilaitteen kaikkia ilmasuuttimia saman- aikaisesti. Laitteisto jäätyisi sisältä. OHJE Ilmastointilaitteen ensikäyttöönoton yhteydessä saattaa ilmetä vähäistä hajunmuodostusta. Tämä hajunmuodostus johtuu rakenteesta ja katoaa hetken käytön jälkeen. OHJE Jos ilmastointilaite on kokonaan kytketty pois päältä, voi sen käynnistää vain käyttöpaneelista. Käynnistys kaukosäätimestä on mahdollista vain, kun laite on valmiustilassa (stand-by). Kytke pidemmiksi pysäytysajoiksi laite kokonaan pois päältä, ettei valmiustila kuluta akkua. SP950-O-16s.book Seite 207 Freitag, 24. Februar 2017 4:26 16FI Ilmastointilaitteen käyttö CoolAir SP950

7.3 Tilan halutun lämpötilan valinta

Voit valita huoneen lämpötilan 17 °C–30 °C väliltä. ➤ Paina käyttöpaneelin näppäintä + tai – tai kaukosäätimen näppäintä + tai – sää- tääksesi haluamasi lämpötilan 1 °C:een askelin. ✓ Digitaalinäyttö (kuva 2 5, sivulla 3) ilmaisee toimintatilan ja haluamasi tilan läm- pötilan °C.

7.4 Toimintatilan valinta

Voit valita neljän toimintatilan ja ajastintoiminnon välillä: ➤ Paina käyttöpaneelin näppäintä tai kaukosäätimen näppäintä + tai – säätääksesi haluamasi toimintatilan. ✓ Digitaalinäyttö (kuva 2 5, sivulla 3) näyttää ensimmäisessä kohdassa valitun toi- mintatilan. OHJE Laitteen kompressori kytkeytyy n. 90 sekunnin viiveen jälkeen. OHJE Jos toimintatilassa I tai II ei saavuteta haluttua lämpötilaa, vaihda seuraa- vaan toimintatilaan ylemmäksi tai automaattitilaan. Toimi n t atila Näyttö- ilmoitus Selitys 1 Pienin teho – tuuletin toimii pienimmällä tasolla. 2 Keskimmäinen teho – tuuletin toimii keskitasolla. 3 Suurin teho – tuuletin toimii suurimmalla teholla. Automaatti A Laite ohjaa tuulettimen optimaalista käyttöä, niin tilan valittu lämpötila saadaan tehokkaasti. Ajastin- toiminto 000 Toiminta-ajan valinta 10–20 minuuttia. Vaihtuva näyttö toimin- tatilasta ja jäljellä olevasta toiminta-ajasta. SP950-O-16s.book Seite 208 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Ilmastointilaitteen käyttö

kattohaihdutinyksikkö SP950T) Laitteen toimintaperiaatteesta syntyvä kondenssivesi imetään pois laitteen käytön aikana automaattisesti. Kondenssiveden voi imeä tarvittaessa myös manuaalisti:

➤ Kytke laite pois päältä. ➤ Pidä painikkeet ja – samanaikaisesti painettuina. ➤ Paina lisäksi lyhyesti painiketta . ✓ Digitaalinäyttö näyttää laiteohjelmiston version 5 sekunnin ajan. ✓ Sen jälkeen digitaalinäytössä näkyy 000 ja laite käynnistää imumenettelyn 15 sekunniksi. Voit nyt vapauttaa painikkeet ja –. ✓ Kompressori ja tuuletin eivät käynnisty. ✓ Laite kytkeytyy automaattisesti pois päältä.

Jos haluat kallistaa ohjaamoa, tiivistynyt vesi täytyy ensin imeä manuaalisesti pois. ➤ Toista manuaalinen imumenettely niin monta kertaa, että pumppu synnyttää imet- täessä selvästi kuuluvan kovan äänen. ✓ Laitteistossa ei ole enää tiivistynyttä vettä. ➤ Paina näppäintä niin monta kertaa, että pumppu kytkeytyy pois päältä.

OHJE Ime tiivistynyt vesi pois laitteistosta ennen talven tuloa jäätyvän veden aiheuttamien vahinkojen välttämiseksi. OHJE Keskeyttääksesi imutoiminnon ennenaikaisesti, paina näppäintä , kunnes pumppu pysähtyy. HUOMAUTUS! Vältä pitkäkestoista kuivakäyttöä, koska pumppu voi vaurioitua kuivakäytössä (kova ääni imettäessä). SP950-O-16s.book Seite 209 Freitag, 24. Februar 2017 4:26 16FI Ilmastointilaitteen käyttö CoolAir SP950

7.6 Ilmastointilaitteen pois kytkeminen

Voit kytkeä ilmastointilaitteen valmiustilaan (standby) tai kokonaan pois päältä. Huo- maa, että ilmastointilaite kuluttaa valmiustilassa (standby) virtaa. Kytke ilmastointilaite SP950, jossa on takaseinähaihdutinyksikkö SP950I, siksi aina mahdollisuuksien mukaan pois päältä. Kondensaatti täytyy rakenteellisista syistä poistaa pumppaamalla ilmastointilaitteesta SP950, jossa on kattohaihdutinyksikkö SP950T. Kytke ilmastointilaite SP950, jossa on kattohaihdutinyksikkö SP950T, siksi käytön jälkeen ja sitä seuraavan ajon ajaksi valmiustilaan. Näin käytön aikana ja sen jälkeen laitteeseen kerääntynyt kon- densaattivesi imetään pois. Kytke ilmastointilaite pois päältä, jos sitä ei käytetä lainkaan tai jos käytössä on pidem- piä taukoja (esim. viikonloppu).

➤ Kytkeminen valmiustilaan (standby): Paina laitteiston ollessa päällä lyhyesti painiketta tai kaukosäätimen painiketta . ✓ Digitaalinäyttö sammuu, vain sininen Power-LED palaa. ✓ Kompressori ja puhallin sammuvat. ➤ Kytkeminen kokonaan pois päältä: Paina päälle kytketyn laitteiston painiketta 3 sekunnin ajan. ✓ LEDit ja digitaalinäyttö sammuvat. ✓ Tuuletin ja kompressori kytkeytyvät pois päältä. OHJE Kaukosäätimellä voit kytkeä ilmastointilaitteen vain valmiustilaan (stan- dby) tai valmiustilasta takaisin päälle. SP950-O-16s.book Seite 210 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Näyttöilmoitukset

8.1 Käyttöpaneelin varoitusohjeet

Laitteen ohjauksessa on erilaisia toimintoja laitteen tai akun suojaamiseksi. Suojatoi- minnon laukeaminen ilmaistaan näytöllä seuraavilla ohjekoodeilla. OHJE Ajoneuvoa tai useampia sähkölaitteita käynnistettäessä voi näytölle tulla hetkeksi näyttöteksti LO. Näyttö-tekstiKuvaus Syy Poistaminen Akkuvahti ilmaisee alijänni-tettä.Kompressori sammuu välit-tömästi ja tuulettimet sam-mutetaan 20–30 sekunnin kuluttua. Koko laite sam-muu 2 minuutin kuluttua.Liitäntäjännite on liian matala. Akkukapasiteetti ei riitä enää laitteen käyttöön.➤ Lyhytaikainen alijännite: ei tarvittavia toimenpiteitä.➤ Kun laite sammuu: lataa ajoneuvon akku tai tar-kasta, onko akkuvahdin säätö oikea. Laite ilmaisee lyhytaikaisen tai jatkuvan ylijännitteen.Lyhytaikainen ylijännite voi ilmaantua suurten sähkö-kuormien sammuttamisen jälkeen. Jatkuva ylijännite syntyy väärästä liitäntä-jännitteestä.➤ Lyhytaikainen ylijännite: ei tarvittavia toimenpiteitä.➤ Jos näyttöilmoitus ”HI” pysyy pidemmän aikaa: tarkasta kuorma-auton elektroniikka. Varmista, että liitäntäjännite on alle 30 V. Laite ilmaisee lyhytaikaisen sähköisen ylikuormituksen ja sammuttaa kompresso- rin. Kompressorin tämänhetki-nen virtatarve on liian suuri.➤ Laite tasaa lyhytaikaisen yli-kuormituksen sammutta-malla kompressorin. Kompressori käynnistyy hetken kuluttua uudel-leen.Laitteisto ilmoittaa, että kal-listus on liian suuri.Kompressori kytkeytyy pois päältä. 5 minuutin kuluttua koko laite sammuu.Kompressoria (ohjaamo) on kallistettu liikaa.➤ Kun kompressori on taas normaalissa asennossa, voi laitteen käynnistää uudelleen. SP950-O-16s.book Seite 211 Freitag, 24. Februar 2017 4:26 16FI Näyttöilmoitukset CoolAir SP950

8.2 Käyttöpaneelin häiriöilmoitukset

LED ”häiriö” (kuva 2 2, sivulla 3) palaa punaisena kun ilmastointilaitteessa on häiriö. Virheen laji ilmaistaan näytöllä seuraavilla virhekoodeilla. Näyttö- teksti Kuvaus Syy Poistaminen FO1 Kompressori ei toimi. Kompressori ylikuormittunut tai virhe sähköisessä kompressorijohtimessa. ➤ Kytke laite pois päältä. ➤ Käynnistä jälleen 60 minuutin kuluttua. ➤ Jos vika toistuu, käänny valtuutetun huoltoliik- keen puoleen. ➤ Älä käytä laitetta alle 0 °C:een tai yli 43 °C:een ympäristön lämpötilassa. FO2 Laite ei voi määrittää todel- lista lämpötilaa. Ilmastointilaitteen tilalämpöti- lan anturi ei ole liitetty oikein tai mittausarvo on spesifikaati- oiden ulkopuolella. FO3 Laite on ylikuormitettu, kompressori sammuu. Terminen ylikuormitus ympä- ristön liian korkeasta lämpöti- lasta tai viallinen tuuletin. FO4 Vain SP950 ja katto- haihdutinyksikkö SP950T: Syntynyttä kondenssivettä ei johdeta pois. Syntynyttä kondenssivettä ei johdeta pois ja näytössä on vikailmoitus. Pumppu on tukossa tai vialli- nen. Kondenssiveden letku on tukossa. Uimurikytkin on viallinen tai jumissa. FO5 Ylikuormitus tuulettimen vuoksi. Oikosulku kondensaattorin tai haihduttimen tuulettimessa. Älä laita laitetta päälle ja ota yhteyttä valtuutettuun ammat- tilaiskorjaamoon. FO6 Kommunikaatio-ongelma näyttö- ja ohjauslevyn välillä. Virhe johdotuksessa. SP950-O-16s.book Seite 212 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Puhdistus ja hoito

9Puhdistus ja hoito Huomioi seuraavat ilmastointilaitteen puhdistamista ja hoitoa koskevat ohjeet.

➤ Puhdista ilmastointilaitteen kotelo ja poistokanava toisinaan kostealla liinalla. ➤ Poista toisinaan lehdet ja muu lika ilmastointilaitteen tuuletusaukoista. Ota huomioon, ettet vahingoita laitetta samalla. ➤ Tarkista kaikkien ilmastointilaitteeseen liittyvien osien kiinnitys säännöllisesti. ➤ Tarkista säännöllisesti, että liitäntäjohdot ovat vauriottomia ja lujasti kiinni. ➤ Tarkista kaikkien ilmastointilaitteeseen liittyvien läpivientien tiivisty säännöllisesti. Vain SP950, jossa on kattohaihdutinyksikkö SP950T: ➤ Tarkasta vuosittain ilmastointilaitteen ja ajoneuvon katon muototiiviste halkea- mien ja muiden vaurioiden varalta. Vain SP950, jossa on takaseinähaihdutinyksikkö SP950I ➤ Puhdista säännöllisesti kondenssivesiroiskesuoja ja imusuodatin. Vaihda kondenssivesiroiskesuoja (kuva 4 1, sivulla 5) ja imusuodatin (kuva 4 2, sivulla 5) tarvittaessa. HUOMAUTUS!

• Älä käytä puhdistukseen voimakkaita puhdistusaineita tai kovia esineitä tai syttyviä aineita, sillä nämä voivat vahingoittaa laitetta.

• Ilmastointilaitetta ei saa puhdistaa korkeapainepesurilla. Sisääntun- keutuva vesi voi vahingoittaa ilmastointilaitetta. SP950-O-16s.book Seite 213 Freitag, 24. Februar 2017 4:26 16FI Tuotevastuu CoolAir SP950

10 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. 11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11.1 Kaukosäätimen paristojen hävittäminen

Muista ympäristönsuojelu! Akut ja paristot eivät kuulu kotitalousjätteen sekaan. Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen. SP950-O-16s.book Seite 214 Freitag, 24. Februar 2017 4:26 16FI CoolAir SP950 Tekniset tiedot

12 Tekniset tiedot Ilmastointilaite CoolAir SP950, jossa on kattohaihdutinyksikkö SP950T Maks. jäähdytysteho: 850 W Liitäntäjännite: 24 Vg (22,5 Vg – 30 Vg) Maks. virrankulutus: 22 A Käyttölämpötila-alue: 0 – 43 °C Alijännitekatkaisu: konfiguroitavissa (katso asennusohje) Kylmäaine: R-134a Jäähdytysainemäärä: 70 g

-ekvivalentti: 0,1001 t Vaikutus ilmaston lämpenemiseen (GWP): 1430 Mitat (P x L x K): Haihdutinyksikkö: Kondensaattoriyksikkö: 577 x 779 x 182 mm 156 x 346 x 490 mm Paino: Haihdutinyksikkö: Kondensaattoriyksikkö: n. 15 kg n. 12 kg SP950-O-16s.book Seite 215 Freitag, 24. Februar 2017 4:26 16FI Tekniset tiedot CoolAir SP950

Ilmastointilaite CoolAir SP950, jossa on takaseinähaihdutinyksikkö SP950I Maks. jäähdytysteho: 850 W Nimellinen tulojännite: 24 Vg Tulojännitealue: 22,5 Vg – 30 Vg Maks. virrankulutus: 22 A Käyttölämpötila-alue: 0 – 43 °C Alijännitekatkaisu: konfiguroitavissa (katso asennusohje) Kylmäaine: R-134a Jäähdytysainemäärä: 60 g

-ekvivalentti: 0.858 t Vaikutus ilmaston lämpenemiseen (GWP): 1430 Mitat (L x K x S): Haihdutinyksikkö: Kondensaattoriyksikkö: 648 x 278 x 144 mm 346 x 490 x 156 mm Paino: Haihdutinyksikkö (mukaan lukien liitäntäjohdot): Kondensaattoriyksikkö (ilman kiinnityskehystä): n. 10,5 kg n. 12 kg SP950C Kylmäaine: R-134a Jäähdytysainemäärä: 120 g
