CoolAir SP 950C - Aire acondicionado DOMETIC - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CoolAir SP 950C DOMETIC

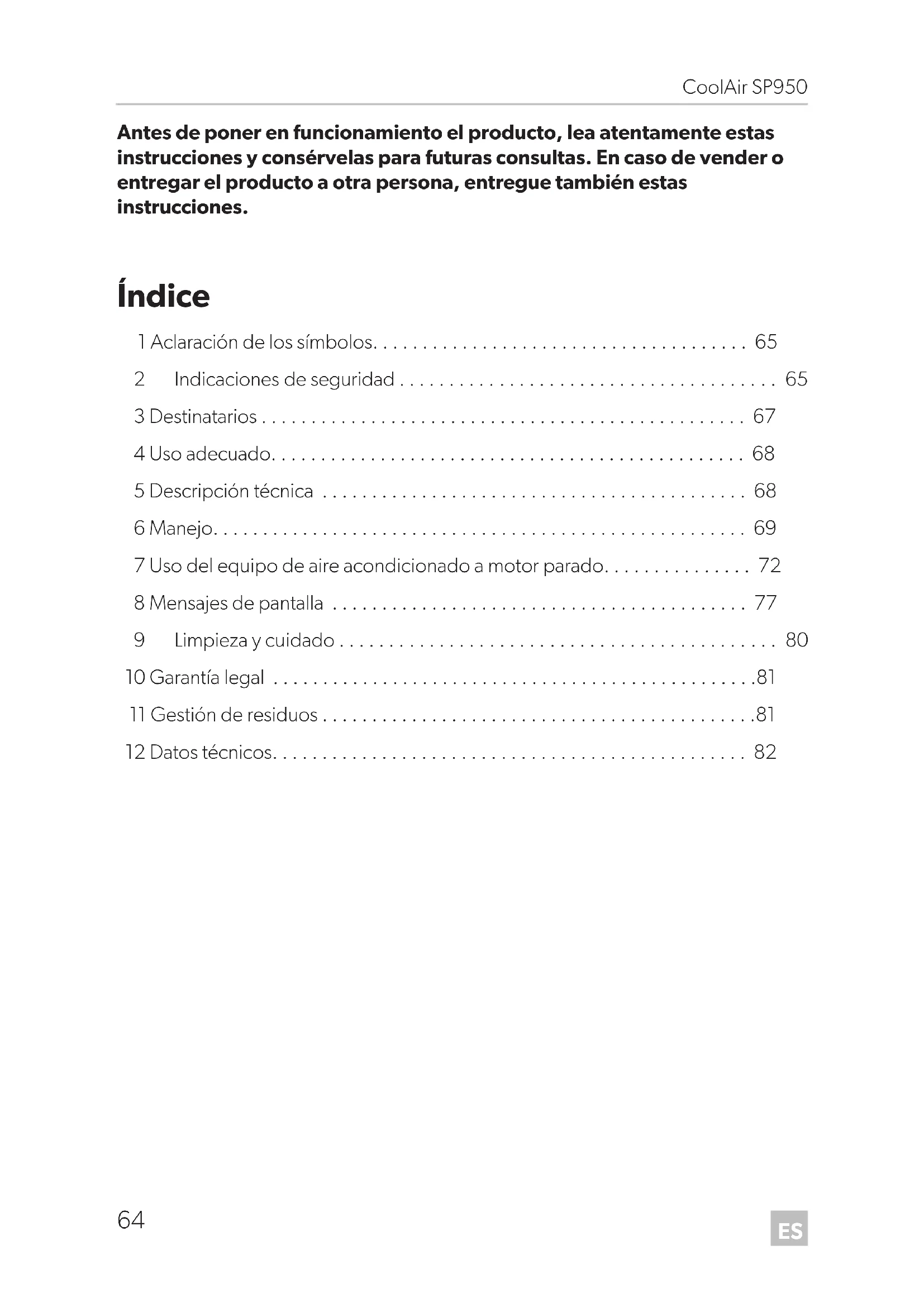

• Antes de poner en funcionamiento el producto, lea atentamente estas instrucciones y consérvelas para futuras consultas. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice 1 Aclaración de los símbolos p. 65
• 2 Indicaciones de seguridad p. 65
• 3 Destinatarios p. 67
• 4 Uso adecuado p. 68
• 5 Descripción técnica p. 68
• 6 Manejo p. 69
• 7 Uso del equipo de aire acondicionado a motor parado p. 72
• 8 Mensajes de pantalla p. 77
• 9 Limpieza y cuidado p. 80
• 10 Garantía legal p. 81
• 11 Gestión de residuos p. 81
• 12 Datos técnicos SP950-O-16s.book Seite 64 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Aclaración de los símbolos p. 82

1 Aclaración de los símbolos

2 Indicaciones de seguridad El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• daños en el producto debido a influencias mecánicas y sobretensiones

• modificaciones realizadas en el producto sin el expreso consentimiento del fabricante

• utilización del aparato para fines distintos a los descritos en las instrucciones

2.1 Manipulación del aparato

• Utilice el equipo de aire acondicionado a motor parado únicamente para los fines previstos por el fabricante y no realice modificaciones en el aparato.

• Si el equipo de aire acondicionado a motor parado presenta daños, no está permitido ponerlo en funcionamiento. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. NOTA Información adicional para el manejo del producto. SP950-O-16s.book Seite 65 Freitag, 24. Februar 2017 4:26 16ES Indicaciones de seguridad CoolAir SP950

• Sólo personal técnico que conozca los posibles peligros y las normas correspondientes está autorizado a realizar las tareas de manteni- miento y reparación del equipo de aire acondicionado. Las reparacio- nes realizadas indebidamente pueden dar lugar a situaciones de considerable peligro. En caso de reparaciones, diríjase al punto de atención al cliente de su país (direcciones en el reverso).

• Las personas (incluidos los niños) que, debido a sus capacidades físi- cas, sensoriales o mentales, a su falta de experiencia o a desconoci- miento, no pueden utilizar el aparato de forma segura, no tienen permitido utilizar este aparato sin la vigilancia y las instrucciones de una persona sobre la que recae tal responsabilidad.

• Los aparatos eléctricos no son juguetes. Mantenga y utilice el aparato fuera del alcance de los niños.

• Controle a los niños para asegurarse de que no jueguen con el apa- rato.

• Asegúrese de que no haya objetos inflamables situados o montados en el área de salida de aire. La distancia debe ser como mínimo de 50 cm.

• No utilice el equipo de aire acondicionado a motor parado cerca de fluidos ni gases inflamables.

• En caso de incendio, no abra la tapa superior del equipo de aire acon- dicionado a motor parado y utilice medios de extinción autorizados. No utilice agua para extinguir el fuego.

• No introduzca las manos en la rejilla ni en las toberas de ventilación ni inserte en el equipo objetos ajenos a él.

• Para realizar trabajos de limpieza o mantenimiento en el equipo des- conéctelo de la alimentación eléctrica.

• Este equipo de aire acondicionado no está concebido para su uso en maquinaria agrícola ni de construcción.

• Los vehículos con equipos de aire acondicionado para funciona- miento con el motor del vehículo parado SP950 con evaporador de techo SP950T solo pueden lavarse en túneles de lavado en los que se puedan desactivar manualmente los cepillos superiores.

• Apáguelo antes de introducir el vehículo en sistemas de lavado auto- mático (túneles de lavado, etc.).

• Asegúrese de retirar manualmente el resto de agua de condensación de la instalación antes de abatir la cabina del conductor o de realizar tareas de mantenimiento (capítulo “Aspirar el condensado (solo en SP950 con evaporador de techo SP950T)” en la página 76).

• No ponga en funcionamiento este equipo de aire acondicionado con temperaturas exteriores por debajo de los 0 °C.

• Consulte al fabricante del vehículo si el montaje del equipo de aire acondicionado a motor parado hace necesario modificar los datos relativos a la altura del vehículo en la documentación del mismo.

2.2 Seguridad durante el funcionamiento del aparato

• No inserte en el equipo objetos ajenos a él.

• A fin de que el agua de condensación pueda salir automáticamente del evaporador, la inclinación lateral no puede superar un ángulo de 5° durante el funcionamiento.

• A fin de no dañar el compresor, la inclinación hacia delante no debe superar un ángulo de 10°. De lo contrario, se desactivaría el compre- sor y tras 5 minutos se apagaría todo el equipo. 3 Destinatarios La información referente al aparato (indicaciones de uso, manipulación del aparato, indicaciones de seguridad, etc.) van dirigidas al usuario del equipo de aire acondi- cionado a motor parado. SP950-O-16s.book Seite 67 Freitag, 24. Februar 2017 4:26 16ES Uso adecuado CoolAir SP950

4Uso adecuado El equipo de aire acondicionado a motor parado sirve para climatizar el espacio inte- rior de las cabinas de los camiones con aire refrigerado y deshumedecido. El equipo está concebido para su uso a motor parado. También se puede emplear durante la conducción. No es adecuado para un uso en maquinaria agrícola o de construcción.

5 Descripción técnica Con el equipo de aire acondicionado a motor se climatiza según sea necesario el habitáculo del vehículo. El aire del habitáculo es conducido a través de la rejilla de aspiración al equipo, donde se refrigera y seca para finalmente volver al habitáculo a través de las boquillas. El control del equipo se realiza con el panel de control o el mando a distancia.

Este equipo está provisto de un controlador de la batería. En caso de poner en fun- cionamiento el equipo en el vehículo con el contacto apagado, el equipo se desco- necta automáticamente en cuanto descienda la tensión de alimentación por debajo del valor definido. NOTA Para montar este equipo sólo se pueden utilizar los juegos de montaje provistos por el fabricante. NOTA El equipo de aire acondicionado a motor parado es capaz de bajar la temperatura en el habitáculo del vehículo hasta un valor determinado. La temperatura que se ha de alcanzar para enfriar depende el tipo de vehículo, de la temperatura ambiente y de la potencia frigorífica de su equipo de aire acondicionado. Para consultar dicha potencia frigorífica, véase el capítulo “Datos técnicos” en la página 82. SP950-O-16s.book Seite 68 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Manejo

El circuito de refrigeración del equipo de aire acondicionado a motor parado consta de cuatro componentes principales:

• Compresor El compresor aspira el refrigerante R-134a y lo condensa. De este modo, se aumenta la presión y, con ello, también la temperatura del refrigerante.

• Condensador El condensador integrado funciona como un radiador o un intercambiador de calor. El aire que circula absorbe calor, el gas refrigerante caliente se enfría y se licúa.

• Tubo capilar El tubo capilar disminuye la presión del refrigerante, que pasa de la alta presión de condensación a una presión de evaporación más baja.

• Evaporador El evaporador enfría el aire que circula y lo deshumedece. El refrigerante absorbe calor y se evapora. El aire enfriado se distribuye en el habitáculo del vehículo a través de una unidad de salida de aire. 6Manejo

6.1 Elementos del aparato

Este equipo de aire acondicionado dispone de los siguientes elementos de mando: N.º en fig. 1, página 3 Explicación 1 Boquillas 2 Rejilla de aspiración 3 Panel de control SP950-O-16s.book Seite 69 Freitag, 24. Februar 2017 4:26 16ES Manejo CoolAir SP950

En el panel de control se dispone de los siguientes elementos de mando y de indicación para regular el equipo: N.º en fig. 2, página 3 Significado

Tecla 2 LED avería (rojo) El LED indica averías durante el funcionamiento del equipo. 3 LED compresor (amarillo) El LED se ilumina cuando el compresor está en marcha.

Tecla Con la tecla se puede cambiar entre los modos de funcionamiento 1, 2, 3 o automático y la función de Timer. 5 Pantalla digital Indicación de:

• modo de funcionamiento seleccionado para el modo de funcionamiento 1 para el modo de funcionamiento 2 para el modo de funcionamiento 3 A para el modo automático 000 para la función de Timer

• la temperatura interior deseada (valor nominal) en °C 6Tecla + La tecla + aumenta el valor nominal 1 °C o el tiempo del Timer en 10 minutos. 7Tecla – La tecla – disminuye el valor nominal 1 °C o el tiempo del Timer en 10 minutos. 8 LED Power (azul) El LED indica que el equipo está encendido. 9 Receptor de infrarrojos (para el mando a distancia) SP950-O-16s.book Seite 70 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Manejo

6.3 Mando a distancia

El mando a distancia dispone de los siguientes elementos para regular el equipo: N.º en fig. 3, página 4 Significado

Tecla Se puede conmutar el equipo entre funcionamiento y standby.

Tecla – La tecla – disminuye el valor nominal 1 °C o el tiempo del Timer en 10 minutos.

Tecla + La tecla + aumenta el valor nominal 1 °C o el tiempo del Timer en 10 minutos.

Tecla – Con la tecla – se pasa al siguiente modo de funcionamiento inferior.

Tecla + Con la tecla + se pasa al siguiente modo de funcionamiento superior. SP950-O-16s.book Seite 71 Freitag, 24. Februar 2017 4:26 16ES Uso del equipo de aire acondicionado a motor parado CoolAir SP950

7 Uso del equipo de aire acondicionado a motor parado

7.1 Instrucciones para un uso óptimo

Para garantizar un uso eficaz de su equipo de aire acondicionado a motor parado CoolAir, siga las siguientes indicaciones de uso. Lo que siempre debería hacer

• Aparque, siempre que sea posible, el vehículo en la sombra.

• Si es posible, cubra las ventanas del vehículo.

• Si su vehículo no tiene un equipo de aire acondicionado propio, ventílelo bien antes de utilizar el equipo a motor parado. Con un equipo de aire acondicionado propio del vehículo, debe enfriar el habitáculo antes de tomar un descanso.

• Mantenga las puertas y ventanas cerradas.

• Evite fuentes de calor en el vehículo.

• Reduzca el consumo de corriente a través de otros aparatos para así garantizar la mayor duración posible del equipo de aire acondicionado a motor parado.

• Seleccione una temperatura y un modo de funcionamiento adecuados.

• Preste atención a que las boquillas (fig. 1 1, página 3) y la rejilla de aspiración (fig. 1 2, página 3) no estén cubiertas con paños, papel u otros objetos. ¡AVISO!

• El fabricante no se hace responsable de los daños causados como consecuencia del incumplimiento de estas instrucciones de uso. Asimismo, tampoco responderá de ningún daño consecuencial, especialmente de los daños consecuenciales que se puedan derivar de una parada del equipo.

• No inserte en el equipo objetos ajenos a él. NOTA El SP950 está concebido como equipo de aire acondicionado a motor parado para ser utilizado en momentos de descanso. También se puede utilizar durante la conducción, pero no sustituye al equipo de aire acon- dicionado propio del vehículo con funcionamiento a motor. SP950-O-16s.book Seite 72 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Uso del equipo de aire acondicionado a motor parado

Además, también debe tener en cuenta lo siguiente:

• Si quiere adaptar el equipo de aire acondicionado a motor parado al color de su camión, pinte únicamente la cubierta superior del equipo. Píntela sólo estando desmontada. Utilice, en la medida de lo posible, colores claros.

• Lave el vehículo con regularidad, pues las cabinas sucias se calientan con más rapidez.

• Encárguese de que la potencia del equipo de aire acondicionado a motor parado no se vea afectada por otras fuentes de calor (por ejemplo, calor de escape de máquinas de frío). Cómo cuidar activamente su equipo de aire acondicionado a motor parado

• Lleve a cabo con regularidad inspecciones visuales de las juntas, la cubierta superior y la rejilla, sobre todo antes de que comience la temporada.

• Limpie el equipo y elimine la hojarasca del equipo cuando sea necesario.

7.2 Encender el equipo de aire acondicionado a motor

➤ Estando el equipo apagado pulse la tecla .

✓ El ventilador se pone en marcha a poca velocidad. ¡AVISO! Nunca cierre simultáneamente todas las boquillas de aire del equipo, pues éste se congelaría por dentro. NOTA Al poner en funcionamiento el equipo por primera vez se puede generar un ligero olor. Éste se produce debido a los procesos de fabricación y desaparece después de unos momentos. NOTA Si el equipo de aire acondicionado a motor parado está completamente apagado, sólo se puede encender con el panel de control. Sólo es posi- ble encenderlo con el mando a distancia cuando el equipo está en modo standby. Apague el equipo completamente para pausas prolon- gadas a fin de no gastar la batería con la corriente de standby. SP950-O-16s.book Seite 73 Freitag, 24. Februar 2017 4:26 16ES Uso del equipo de aire acondicionado a motor parado CoolAir SP950

✓ El LED Power (fig. 2 8, página 3) se ilumina. ✓ La pantalla digital (fig. 2 5, página 3) indica el valor nominal en °C y el modo de funcionamiento (por ejemplo, A20 para modo automático + valor nominal 20 °C).

Puede elegir la temperatura que desee entre 17 °C y 30 °C. ➤ Pulse en el panel de mando la tecla + o – o en el mando a distancia la tecla + o – para ajustar la temperatura que desee en pasos de 1 °C. ✓ En la pantalla digital (fig. 2 5, página 3) se indica el modo de funcionamiento y la temperatura interior deseada en °C.

NOTA El compresor del equipo se pone en marcha con un retardo de apróx. 90 segundos. NOTA Si no se alcanza en el modo de funcionamiento I o II la temperatura deseada, cambie al siguiente modo de funcionamiento más alto o al modo automático. SP950-O-16s.book Seite 74 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Uso del equipo de aire acondicionado a motor parado

7.4 Seleccionar el modo de funcionamiento

Puede elegir entre 4 modos de funcionamiento y la función de Timer: ➤ Pulse en el panel de mando la tecla o en el mando a distancia la tecla + o – para ajustar el modo de funcionamiento que desee. ✓ El primer carácter de la pantalla digital (fig. 2 5, página 3) indica el modo de funcionamiento seleccionado. Modo de funcionamiento Mensaje de la pantalla Explicación 1 Nivel de potencia más bajo: el ventilador funciona al nivel más bajo. 2 Nivel de potencia medio: el ventilador funciona al nivel medio. 3 Nivel de potencia más alto: el ventilador funciona al nivel más alto. Automático A El equipo ajusta el ventilador al modo óptimo para que se alcance la temperatura deseada de forma eficaz. Función Timer 000 Selección previa de un tiempo de funcionamiento entre 10 y 120 minutos. Visualización alternante de modo de funcionamiento y tiempo restante. SP950-O-16s.book Seite 75 Freitag, 24. Februar 2017 4:26 16ES Uso del equipo de aire acondicionado a motor parado CoolAir SP950

7.5 Aspirar el condensado (solo en SP950 con

evaporador de techo SP950T) El agua de condensación que se genera debido al principio de funcionamiento del equipo se aspira automáticamente en intervalos durante el funcionamiento. El agua de condensación también se puede aspirar de forma manual en caso de ser necesario:

➤ Apague el equipo. ➤ Pulse a la vez las teclas y – y manténgalas pulsadas. ➤ Pulse también brevemente la tecla . ✓ Durante 5 segundos, la pantalla digital muestra la versión de firmware. ✓ Seguidamente, la pantalla digital muestra 000 y el equipo lleva a cabo durante 15 segundos el proceso de aspiración. Ahora puede soltar las teclas y –. ✓ El compresor y el ventilador no se encienden. ✓ El equipo se apaga de forma automática.

Si desea inclinar la cabina del conductor, antes deberá aspirar manualmente el agua de condensación. ➤ Repita el procedimiento de aspiración manual hasta que la bomba haga un ruido alto y claramente audible al aspirar. ✓ En ese momento ya no habrá agua de condensación en la instalación. ➤ Pulse la tecla hasta que la bomba se apague.

NOTA Antes del invierno, aspire el agua condensada de la instalación para evitar daños por congelación. NOTA Para dejar de aspirar antes, pulse la tecla hasta que la bomba se apague. ¡AVISO! Evite un funcionamiento en seco prolongado (cuando oiga un ruido alto al aspirar) puesto que la bomba puede quedar dañada. SP950-O-16s.book Seite 76 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Mensajes de pantalla

7.6 Apagar el equipo de aire acondicionado a motor

parado Puede conmutar el equipo de aire acondicionado para funcionamiento con motor parado al modo de standby o apagarlo por completo. Tenga en cuenta que en modo de standby el equipo sigue consumiendo corriente. Por consiguiente, siem- pre que sea posible apague los equipos de aire acondicionado para funcionamiento con motor parado SP950 con evaporador en la pared trasera SP950I. Debido a su construcción, en el equipo de aire acondicionado para funcionamiento con motor parado SP950 con evaporador de techo SP950T el condensado se debe extraer por bombeo. Por consiguiente, tras usar el equipo de aire acondicio- nado para funcionamiento con motor parado SP950 con evaporador de techo SP950T e iniciar la marcha, conmútelo a modo standby durante la marcha. Así se aspirará el condensado de agua que se ha acumulado durante y después del funcio- namiento. Apague el equipo de aire acondicionado a motor parado cuando no lo vaya a utilizar durante cierto tiempo (por ejemplo, el fin de semana).

➤ Para conmutar al modo standby: Estando el equipo encendido, pulse brevemente la tecla o la tecla del control remoto. ✓ La pantalla digital se apaga y solo se ilumina el LED de potencia azul. ✓ El compresor y el ventilador se apagan. ➤ Para apagar por completo: Estando el equipo encendido, pulse la tecla durante 3 segundos. ✓ Se apagan los LEDs y la pantalla digital. ✓ El ventilador y el compresor se apagan. 8Mensajes de pantalla

NOTA Con el control remoto solo se puede conmutar el equipo al modo standby o activarlo a partir del modo standby. NOTA Al poner en marcha el vehículo o al conectar varios aparatos, puede aparecer LO brevemente en la pantalla. SP950-O-16s.book Seite 77 Freitag, 24. Februar 2017 4:26 16ES Mensajes de pantalla CoolAir SP950

8.1 Indicaciones de advertencia en el panel de control

El control del equipo dispone de distintas funciones para proteger el aparato y la batería. La activación de las funciones de protección se visualiza mediante los siguientes códigos de advertencia en la pantalla. Texto de pantalla Descripción Causa Solución

El controlador de la batería notifica subtensión. El compresor se desconecta inmediatamente y los ventila- dores se desconectan tras 20 o 30 segundos. Toda la instalación se apaga transcu- rridos 2 minutos. La tensión de conexión es insuficiente. La capacidad de la batería no es sufi- ciente para hacer funcio- nar el equipo. ➤ Subtensión temporal: no es necesario hacer nada. ➤ Si el equipo se apaga: car- gue la batería del vehículo o compruebe si el contro- lador de la batería está correctamente ajustado.

El equipo notifica una sobre- tensión temporal o duradera. Se puede producir una sobretensión temporal tras desconectar una gran carga eléctrica. La sobre- tensión duradera se ori- gina debido a una tensión de conexión incorrecta. ➤ Sobretensión temporal: no es necesario hacer nada. ➤ Si se prolonga la visualiza- ción del mensaje “HI” en la pantalla: compruebe la electrónica del camión. Asegúrese de que la ten- sión de conexión sea infe- rior a 30 voltios.

El equipo notifica una sobre- carga eléctrica temporal y desconecta el compresor. El consumo de corriente actual del compresor es demasiado alto. ➤ El equipo compensa la sobrecarga temporal desconectando el com- presor. El compresor se vuelve a poner en funcio- namiento una vez transcu- rrido un breve espacio de tiempo. El equipo comunica una inclinación demasiado pro- nunciada. El compresor se apaga. Tras 5 minutos se apaga todo el equipo. El compresor (la cabina del conductor) está dema- siado inclinado. ➤ Cuando el compresor vuelva a estar en la posi- ción normal se puede vol- ver a encender el equipo. SP950-O-16s.book Seite 78 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Mensajes de pantalla

8.2 Mensajes de avería en el panel de control

El LED “Avería” (fig. 2 2, página 3) se ilumina de color rojo cuando el equipo presenta una avería. El tipo de error se visualiza en la pantalla mediante los siguientes códigos de error. Texto de pantalla Descripción Causa Solución FO1 El compresor no funciona. El compresor está sobrecar- gado o se ha producido un error en el tubo eléctrico del compresor. ➤ Apague el equipo. ➤ Vuelva a encender el equipo después de 60 minutos. ➤ Si se vuelve a producir el fallo, consulte a un taller autorizado. ➤ No utilice el equipo con una temperatura ambiente inferior a 0 °C ni superior a 43 °C. FO2 El equipo no puede deter- minar la temperatura real. Es posible que el sensor de temperatura interior del equipo no esté bien conec- tado o que el valor medido quede fuera de las especifi- caciones. FO3 El equipo está sobrecar- gado, el compresor se des- conecta. Se ha producido una sobre- carga térmica debido a una alta temperatura ambiente o a ventiladores averiados. FO4 Solo en SP950 con eva- porador de techo SP950T: El agua de condensación generada no se evacua. El agua de condensación generada no se evacua y aparece un mensaje de error en la pantalla. La bomba está atascada o ave- riada. La manguera de agua de condensación está atascada. El interruptor de flotador está averiado o enganchado. FO5 Sobrecarga por ventilador. Cortocircuito en el ventila- dor del condensador o en el del evaporador. Deje el equipo apagado y con- sulte a un taller autorizado. FO6 Problema de comunica- ción entre la platina de dis- play y la de control. Error en el cableado. SP950-O-16s.book Seite 79 Freitag, 24. Februar 2017 4:26 16ES Limpieza y cuidado CoolAir SP950

9 Limpieza y cuidado Siga los siguientes consejos para la limpieza y el cuidado de su equipo de aire acon- dicionado a motor parado.

➤ Limpie de vez en cuando la carcasa y el panel de salida de aire con un paño húmedo. ➤ Retire de vez en cuando la hojarasca y otro tipo de suciedad de las aberturas de ventilación del equipo. Al hacerlo, asegúrese de no dañar el equipo. ➤ Compruebe periódicamente la sujeción de todos los elementos relacionados con el equipo de aire acondicionado. ➤ Compruebe periódicamente que los cables de conexión no estén dañados y estén bien sujetos. ➤ Compruebe periódicamente el sellado de todas las aberturas relacionadas con el equipo de aire acondicionado. Solo en SP950 con evaporador de techo SP950T ➤ Compruebe anualmente si la junta del equipo que da al techo del vehículo pre- senta desgarros u otros daños. Solo en SP950 con evaporador en la pared trasera SP950I ➤ Limpie periódicamente el elemento de protección ante salpicaduras de agua condensada y el filtro de aspiración. Cambie el elemento de protección ante salpicaduras de agua condensada (fig. 4 1, página 5) y el filtro de aspiración (fig. 4 2, página 5) cuando sea necesario. ¡AVISO!

• No emplee productos de limpieza corrosivos ni objetos duros ni sustancias inflamables, ya que podrían dañar el aparato.

• No limpie el equipo con un limpiador de alta presión. Podría dañar el equipo si penetrara agua en él. SP950-O-16s.book Seite 80 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Garantía legal

10 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,

• el motivo de la reclamación o una descripción de la avería. 11 Gestión de residuos ➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

11.1 Desechar las pilas del mando a distancia

¡Proteja el medio ambiente! Las baterías y pilas no son basura doméstica. Entregue las baterías defectuosas o las pilas vacías en un establecimiento o deposítelas en un contenedor especializado. SP950-O-16s.book Seite 81 Freitag, 24. Februar 2017 4:26 16ES Datos técnicos CoolAir SP950

12 Datos técnicos Equipo de aire acondicionado para funcionamiento con motor parado CoolAir SP950 con evaporador de techo SP950T Potencia de refrigeración máx.: 850 W Tensión de conexión: 24 Vg (22,5 Vg – 30 Vg) Consumo de corriente máx.: 22 A Rango de temperatura de funcionamiento: 0 a +43 °C Desconexión de subtensión: programable (véanse las instrucciones de instalación) Refrigerante: R-134a Cantidad de refrigerante: 70 g Equivalente a CO

: 0,1001 t Índice GWP: 1430 Dimensiones (L x A x H): Unidad de evaporador: Unidad de condensador: 577 x 779 x 182 mm 156 x 346 x 490 mm Peso: Unidad de evaporador: Unidad de condensador: aprox. 15 kg aprox. 12 kg SP950-O-16s.book Seite 82 Freitag, 24. Februar 2017 4:26 16ES CoolAir SP950 Datos técnicos

Equipo de aire acondicionado para funcionamiento con motor parado CoolAir SP950 con evaporador en la pared trasera SP950I Potencia de refrigeración máx.: 850 W Potencia de enfriamiento máx.: 24 Vg Tensión nominal de entrada: 22,5 Vg – 30 Vg Consumo de corriente máx.: 22 A Rango de temperatura de funcionamiento: 0 a +43 °C Desconexión de subtensión: programable (véanse las instrucciones de instalación) Refrigerante: R-134a Cantidad de refrigerante: 60 g Equivalente a CO

: 0.858 t Índice GWP: 1430 Dimensiones (AxHxP): Unidad de evaporador: Unidad de condensador: 648 x 278 x 144 mm 346 x 490 x 156 mm Peso: Unidad de evaporador (incluidos cables de conexión): Condensador (sin bastidor de fijación): aprox. 10,5 kg aprox. 12 kg SP950C Refrigerante: R-134a Cantidad de refrigerante: 120 g Equivalente a CO
