РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolAir SP 950C DOMETIC

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

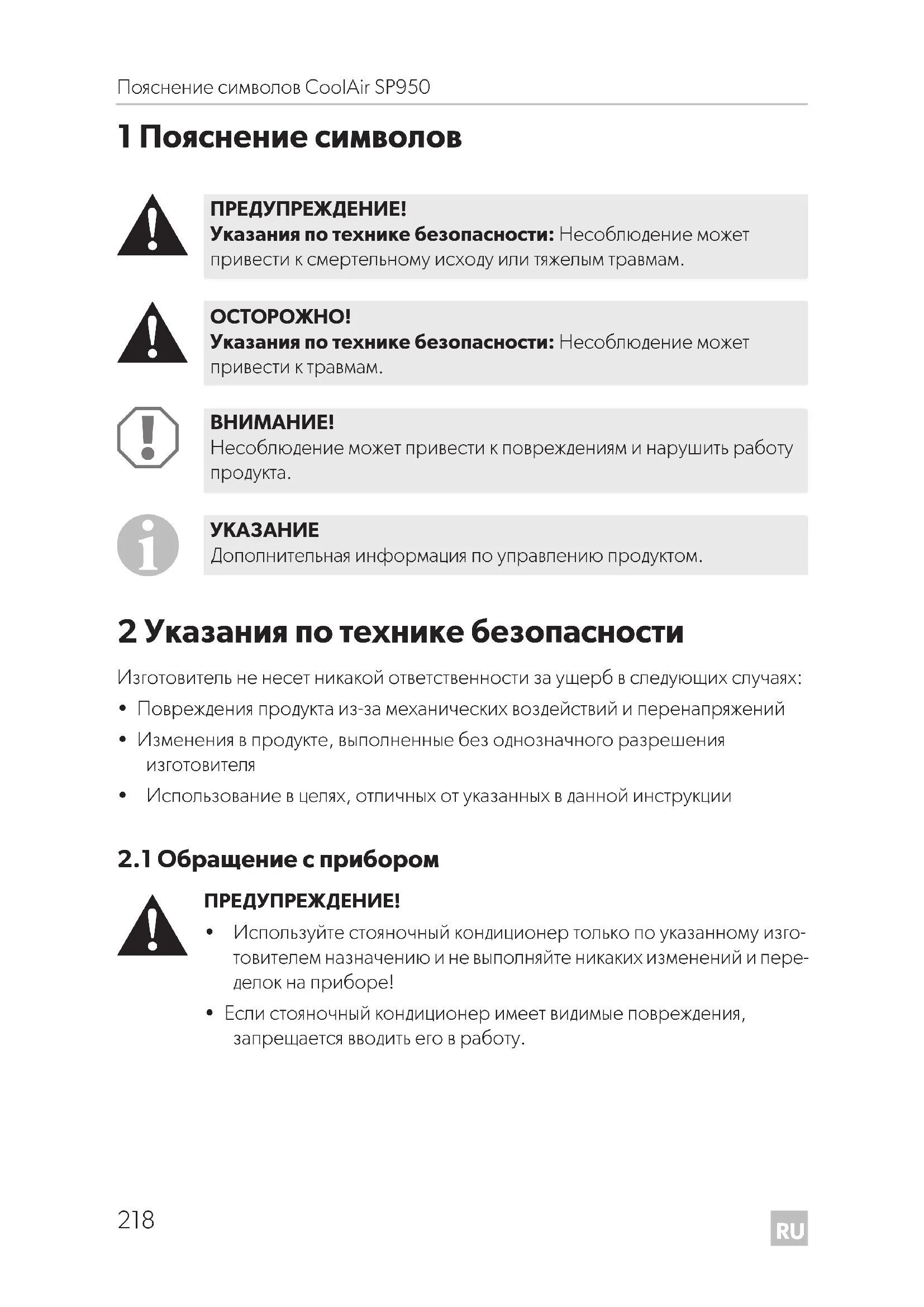

1 Пояснение символов

2 Указания по технике безопасности Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Повреждения продукта из-за механических воздействий и перенапряжений

• Изменения в продукте, выполненные без однозначного разрешения изготовителя

• Использование в целях, отличных от указанных в данной инструкции

2.1 Обращение с прибором

• Используйте стояночный кондиционер только по указанному изго- товителем назначению и не выполняйте никаких изменений и пере- делок на приборе!

• Если стояночный кондиционер имеет видимые повреждения, запрещается вводить его в работу. ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

Указания по технике безопасности: Несоблюдение может привести к травмам.

Несоблюдение может привести к повреждениям и нарушить работу

Дополнительная информация по управлению продуктом. SP950-O-16s.book Seite 218 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Указания по технике безопасности

• Техническое обслуживание и ремонт стояночного кондиционера разрешается выполнять только специалистам, знакомым с возмож- ными опасностями и с соответствующими стандартами и предписа- ниями. Неправильно выполненный ремонт может приводить к серьезным опасностям. При необходимости ремонта обратитесь в сервисный центр в Вашей стране (адреса указаны на обороте).

• Лица (в том числе дети), которые в связи с ограниченными физиче- скими, сенсорными или умственными способностями или с недо- статком опыта или знаний, не в состоянии пользоваться прибором, не должны использовать прибор без постоянного присмотра или инструктажа ответственными за них лицами.

• Электроприборы не являются детскими игрушками! Поэтому храните и используйте прибор в недоступном для детей

• За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.

• Следите за тем, чтобы горючие предметы не складировались и не устанавливались в зоне выхода воздуха. Расстояние должно состав- лять не менее 50 см.

• Не эксплуатируйте стояночный кондиционер вблизи легковоспламеняющихся жидкостей и газов.

• В случае пожара не снимайте верхнюю крышку кондиционера, а используйте допущенные средства пожаротушения. Не исполь- зуйте воду для тушения пожара.

• Не вводить руки в вентиляционные решетки или в вентиляционные сопла и не вводить инородные предметы в прибор.

• При работах (очистке, техническом обслуживании и т. п.) на конди- ционере отсоединяйте все линии подачи электропитания!

• Стояночный кондиционер не пригоден для эксплуатации на сель- скохозяйственных и строительных машинах.

• Автомобиль со стояночными кондиционерами SP950 с накрышным блоком испарителя SP950T разрешается мыть только в автоматиче- ских мойках, в которых можно отключить вручную верхнюю щетку.

• Прежде, чем опрокинуть кабину в целях технического обслужива- ния, выключите стояочный кондиционер. SP950-O-16s.book Seite 219 Freitag, 24. Februar 2017 4:26 16RU Целевая группа CoolAir SP950

• Выключите кондиционер, прежде чем начать использование устройств автоматической мойки.

• Учтите, что перед откидыванием кабины или техническим обслужи- ванием необходимо слить остатки конденсата вручную (гл. «Отка- чивание конденсата (только SP950 с накрышным блоком испарителя SP950T)» на стр. 229).

• Не эксплуатируйте стояночный кондиционер при наружных темпе- ратурах ниже 0 °C.

• Выясните у изготовителя Вашего автомобиля, не требуется ли в связи с установкой стояночного кондиционера изменение записи о высоте автомобиля в паспорте автомобиля.

2.2 Техника безопасности при работе прибора

• Не вводить инородные предметы в прибор.

• Для того, чтобы конденсат мог автоматически стекать из блока испа- рителя, при работе наклон в сторону не должен превышать 5°.

• Для защиты компрессора при работе наклон вперед не должен превышать 10°. В противном случае компрессор отключается. Через 5 минут отключается вся система. 3 Целевая группа Приведенная здесь информация информация о приборе (указания по управле- ния, правила обращения с прибором, указания по технике безопасности и т. д.) предназначена для пользователя стояночного кондиционера. SP950-O-16s.book Seite 220 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Использование по назначению

4 Использование по назначению Стояночный кондиционер служит для кондиционирования воздуха внутри кабин грузовых автомобилей охлажденным и осушенным воздухом. Прибор рассчитан на стационарный режим. Возможно применение во время

Стояночный кондиционер не пригоден для эксплуатации на сельскохозяйствен- ных и строительных машинах!

5 Техническое описание С помощью стояночного кондиционера может выполняться переменное конди- ционирование воздуха в кабине автомобиля. Воздух из кабины подается через воздухозаборную решетку в систему, охлаждается, высушивается и через венти- ляционные сопла подается обратно в кабину. Управление прибором осуществля- ется с панели управления или пульта дистанционного управления.

Система оснащена защитным реле. Если система работает при выключенном зажигании в автомобиле, то кондиционер отключается автоматически, как только напряжение питания падает ниже установленного значения.

Стояночный кондиционер разрешается устанавливать только с использованием монтажных комплектов, предлагаемых изготовителем.

Кондиционер в состоянии опустить температуру во внутреннем помещении автомобиля до определенного значения. Достигаемая при охлаждении температура зависит от типа автомобиля, окружающей температуры и холодопроизводительности кондицио- нера. Информация о холодопроизводительности стояночного кондиционера: Cм. гл. «Технические данные» на стр. 235. SP950-O-16s.book Seite 221 Freitag, 24. Februar 2017 4:26 16RU Управление CoolAir SP950

Контур хладагента стояночного кондиционера состоит из четырех основных ком-

• Компрессор Компрессор всасывает хладагент R-134a и сжимает его. Благодаря этому дав- ление и, тем самым, температура хладагента повышается.

• Конденсатор Встроенный конденсатор работает по принципу охладителя или теплообмен- ника. Проходящий через него воздух поглощает тепло, горячий газообраз- ный хладагент охлаждается и сжижается.

• Капиллярная трубка Капиллярная трубка дросселирует хладагент с высокого давления конденса- ции до низкого давления кипения.

• Испаритель Испаритель охлаждает проходящий через него воздух и осушает его. Хлада- гент поглощает тепло и испаряется. Охлажденный воздух распределяется вну- три автомобиля через модуль выхода воздуха. 6Управление

Стояночный кондиционер имеет следующие органы управления:

1 Вентиляционные сопла 2 Воздухозаборная решетка 3 Панель управления SP950-O-16s.book Seite 222 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Управление

6.2 Панель управления

Следующие органы управления и индикации имеются на панели управления для регулирования системы:

2 Светодиод «Неисправность» (красный) Светодиод сигнализирует неисправности при работе системы. 3 Светодиод «Компрессор» (желтый) Светодиод светится во время работы компрессора.

Кнопкой можно выбирать режимы работы 1, 2, 3 или «Автоматический» и «Функция таймера». 5 Цифровой дисплей

• выбранного режима работы – режим работы 1 – режим работы 2 – режим работы 3 A – автоматический режим 000 – функция таймера

• требуемая температура (заданное значение) в °C 6Кнопка + Кнопка + увеличивает заданное значение на 1 °C или время работы таймера на 10 минут. 7Кнопка – Кнопка + уменьшает заданное значение на 1 °C или время работы таймера на 10 минут. 8 Светодиод «Power» (cиний) Светодиод указывает на то, что система включена. 9 ИК-приемник для пульта дистанционного управления SP950-O-16s.book Seite 223 Freitag, 24. Februar 2017 4:26 16RU Управление CoolAir SP950

6.3 Пульт дистанционного управления

Следующие органы управления имеются на пульте дистанционного управления для регулирования системы:

Систему можно переключать между рабочим режимом и режимом

Кнопка – уменьшает заданное значение на 1 °C или время работы таймера на 10 минут.

Кнопка + увеличивает заданное значение на 1 °C или время работы таймера на 10 минут.

Кнопка – производит переключение на следующий менее мощный режим работы.

Кнопка + производит переключение на следующий более мощный режим работы. SP950-O-16s.book Seite 224 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Пользование стояночным кондиционером

7 Пользование стояночным кондиционером

7.1 Указание по более эффективному использованию

Для обеспечения эффективного использования стояночного кондиционера CoolAir соблюдайте следующие указания по использованию. Что всегда рекомендуется делать

• По возможности, паркуйте автомобиль в тени.

• По возможности, затемняйте автомобиль.

• Если в автомобиле не имеется автомобильного кондиционера, то перед использованием стояночного автомобиля хорошо проветрите автомобиль. Автомобильным кондиционером рекомендуется хорошо охладить кабину перед перерывом в работе.

• Держите двери и окна закрытыми.

• Избегайте нахождения источников тепла в автомобиле.

• Для обеспечения как можно большего времени работы кондиционера умень- шите расход электроэнергии другими приборами.

• Выбирайте соразмерную температуру и режим работы.

• Следите за тем, чтобы вентиляционные сопла (рис. 1 1, стр. 3) и воздухоза- борная решетка (рис. 1 2, стр. 3) не перекрывались салфетками, бумагой или другими предметами.

• При несоблюдении данной инструкции по эксплуатации изгото- витель не несет никакой ответственности. Он несет, в частности, никакой ответственности за любой косвенный ущерб, в т. ч. и кос- венный ущерб, вызванный отказом стояночного кондиционера.

• Не вводить инородные предметы в прибор.

SP950 представляет собой стояночный кондиционер и служит для приятных часов отдыха. Кондиционер может использоваться во время движения, но не заменяет автомобильный кондиционер, приводимый двигателем. SP950-O-16s.book Seite 225 Freitag, 24. Februar 2017 4:26 16RU Пользование стояночным кондиционером CoolAir SP950

Что еще следует соблюдать

• Если Вы хотите покрасить кондиционер под цвет автомобиля, то покрывайте лаком только верхнюю обшивку кондиционера. Выполняйте лакирование только в демонтированном состоянии. По возмож- ности, используйте светлые тона.

• Регулярно мойте автомобиль; грязные кабины быстрее нагреваются.

• Следите за тем, чтобы на работу кондиционера не влияли другие источники тепла (например, отходящее тепло от холодильных машин). Как выполнять активный уход за стояночным кондиционером

• Регулярно выполняйте визуальный контроль уплотнений, верхней обшивки и решетки, лучше всего перед началом сезона.

• При необходимости, убирайте грязь и листья с системы.

7.2 Включение стояночного кондиционера

➤ На выключенной системе нажмите кнопку .

✓ Вентилятор включается с низкой частотой вращения. ✓ Светодиод «Power» (рис. 2 8, стр. 3) светится.

Не закрывайте одновременно все воздушные сопла кондиционера. В противном случае система обледенеет изнутри.

При первом вводе кондиционера в эксплуатацию может возникать легкий запах. Этот запах вызван конструкцией и через короткое время исчезает.

Если кондиционер полностью выключен, то его можно включить только с панели управления. Включение с пульта дистанционного управления возможно только в том случае, если кондиционер находится в режиме ожидания. При длительных перерывах в работе полностью выключайте систему, чтобы не нагружать аккумуляторную батарею током режима ожидания. SP950-O-16s.book Seite 226 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Пользование стояночным кондиционером

✓ Цифровой дисплей (рис. 2 5, стр. 3) показывает заданное значение в °C и режим работы (например, A20 при автоматическом режиме + заданное зна- чение 20 °C).

7.3 Выбор требуемой температуры

Вы можете выбрать требуемую температуру в кабине в диапазоне от 17 °C до 30 °C. ➤ Нажмите на панели управления кнопку + или – или на пульте управления кнопку + или –, чтобы настроить требуемую температуру с шагом 1 °C. ✓ Цифровой дисплей (рис. 2 5, стр. 3) показывает режим работы и требуе- мую температуру в °C.

Компрессор системы подключается с задержкой через ок. 90 секунд.

Если в режиме работы I или II не достигается требуемая температура, то перейдите в следующий более мощный режим или в автоматиче- ский режим. SP950-O-16s.book Seite 227 Freitag, 24. Februar 2017 4:26 16RU Пользование стояночным кондиционером CoolAir SP950

7.4 Выбор режима работы

Вы можете выбирать между четырьмя режимами работы и функцией таймера: ➤ Нажмите на панели управления кнопку или на пульте управления кнопку + или –, чтобы настроить требуемый режим работы. ✓ Цифровой дисплей (рис. 2 5, стр. 3) указывает первым разрядом выбран- ный режим работы. Режим работы

1 Наименьший уровень производительности – вен- тилятор работает с наименьшей частотой враще-

2 Средний уровень производительности – вентиля- тор работает со средней частотой вращения. 3 Наибольший уровень производительности – вен- тилятор работает с наибольшей частотой враще-

Автоматический A Оптимальная работа вентилятора управляется системой, чтобы выбранная температура дости- галась наиболее эффективно. Функция таймера 000 Выбор времени работы в диапазоне от 10 до 120 минут. Переменная индикация режима работы и оставшегося времени работы. SP950-O-16s.book Seite 228 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Пользование стояночным кондиционером

7.5 Откачивание конденсата (только SP950

с накрышным блоком испарителя SP950T) Возникающий вследствие принципа работы системы конденсат автоматически и периодически откачивается во время работы системы. При необходимости, конденсат можно также откачать вручную:

➤ Выключите систему. ➤ Удерживайте нажатыми одновременно кнопки и –. ➤ Дополнительно коротко нажмите нажмите кнопку . ✓ Цифровой дисплей в течение 5 секунд показывает версию прошивки. ✓ Затем на дисплее появляется 000, и система начинает процесс откачивания, длящийся 15 секунд. Теперь можно отпустить кнопки и –. ✓ Компрессор и вентилятор не включаются. ✓ Система автоматически отключается.

Если вы хотите откинуть кабину водителя, то необходимо предварительно вруч- ную выполнить отсасывание конденсата. ➤ Повторяйте ручной процесс отсасывания до тех пор, пока насос не будет про- изводить при отсасывании внятно слышимый громкий звук. ✓ В установке больше нет конденсата. ➤ Держите кнопку нажатой, пока не выключится насос.

Перед наступлением зимнего периода удалить водяной конденсат с помощью пылесоса, чтобы не допустить замерзания воды и повреж- дения устройства.

Для того, чтобы досрочно прервать процесс откачивания, нажимайте кнопку до тех пор, пока не выключится насос.

Избегайте продолжительной работы насоса всухую (громкий звук при отсасывании), так как при этом насос может повредиться. SP950-O-16s.book Seite 229 Freitag, 24. Februar 2017 4:26 16RU Сообщения на дисплее CoolAir SP950

7.6 Выключение стояночного кондиционера

Вы можете переключить кондиционер в режим ожидания или полностью выклю- чить его. Учтите, что в режиме ожидания кондиционер потребляет ток. Поэтому, по возможности, всегда выключайте кондиционер SP950 в блоком испарителя на задней стенке SP950I. В связи с его конструкцией, из кондиционера SP950 с накрышным блоком испа- рителя SP950T должен быть откачан конденсат. Поэтому после использования, на время последующего движения переключайте кондиционер SP950 с накрыш- ным блоком испарителя SP950T в режим ожидания. Благодаря этому отсасыва- ется конденсат, который собрался во время работы и после нее. При неиспользовании и длительных перерывах в работе (например, на выходные дни) полностью выключайте кондиционер.

➤ Переключение в режим ожидания: На включенной системе коротко нажмите кнопку или кнопку на пульте управления. ✓ Дисплей гаснет, горит только cиний светодиод «Power». ✓ Компрессор и вентилятор отключаются. ➤ Полное выключение: На включенной системе нажмите кнопку на 3 секунды. ✓ Светодиоды и дисплей гаснут. ✓ Компрессор и вентилятор выключаются. 8 Сообщения на дисплее

Пультом дистанционного управления Вы можно переключать конди- ционер только в режим ожидания или включать его из режима ожида-

При пуске двигателя автомобиля или при включении нескольких потребителей на дисплее на короткое время может появляться

8.1 Предупреждения на панели управления

Система управления имеет различные функции по защите прибора и аккумуля- торной батареи. Срабатывание одной из защитных функций сигнализируется на дисплее следующими кодами:

Описание Причина Устранение

Защитное реле сигнали- зирует пониженное напря-

Компрессор отключается незамедлительно, а венти- ляторы отключаются через

20 - 30 секунд. Вся система

выключается через 2минуты. Слишком низкое под- водимое напряжение. Емкости батареи больше не хватает для работы системы. ➤ Кратковременное понижение напряжения: никаких действий не

➤ Если система отключается: Зарядите автомобильную аккумуляторную батарею или проверьте, правильно ли настроено защитное

Система сигнализирует кратковременное или постоянное повышенное напряжение. Кратковременное повышение напряже- ния может возникать после отключения больших электриче- ских нагрузок. Посто- янное повышенное напряжение связано с неправильным подво- димым напряжением. ➤ Кратковременное повышение напряжения: никаких действий не

➤ При длительном появлении сообщения «HI»: Проверить электронные узлы автомо- биля. Убедитесь в том, что подводимое напряжение составляет менее 30 В.

Система сигнализирует кратковременную электри- ческую перегрузку и выключает компрессор. Слишком высокое потребление тока ком-

➤ Кратковременная пере- грузка компенсируется системой отключением ком- прессора. Через некоторое время компрессор снова включается. Система сообщает о слиш- ком сильном наклоне. Компрессор отключается. Через 5 минут отключа- ется вся система. Компрессор (кабина) слишком сильно

➤ После того, как компрессор возвращается в нормальное положение, систему снова можно включить. SP950-O-16s.book Seite 231 Freitag, 24. Februar 2017 4:26 16RU Сообщения на дисплее CoolAir SP950

8.2 Сообщения о неисправностях на панели

Светодиод «Неисправность» (рис. 2 2, стр. 3) светится красным светом, если в кондиционере имеется неисправность. Тип неисправности сигнализируется на дисплее следующими кодами:

Описание Причина Устранение FO1 Компрессор не работает. Перегрузка компрессора или неисправность в токо- подводящем кабеле ком-

➤ Отключить систему. ➤ Через 60 минут снова включить систему. ➤ Если неисправность воз- никает повторно, обра-

уполномоченную мастерскую. ➤ Не эксплуатируйте систему при окружаю- щей температуре ниже 0 °C или выше 43 °C. FO2 Система не в состоянии определить действитель- ную температуру. Датчик температуры в кабине неправильно при- соединен или результат измерения за пределами технических возможно-

FO3 Система перегружена, компрессор выключается. Тепловая перегрузка вследствие слишком высо- кой окружающей темпера- туры или неисправности вентилятора. FO4 Только SP950 с накрышным блоком испарителя SP950T: Не отводится образую- щийся конденсат. Не отводится образую- щийся конденсат, на дис- плее появляется сообщение о неисправно-

Засорен шланг слива конденсата. Неисправен или перекошен поплавковый выключатель. FO5 Перегрузка, вызванная вентилятором. Короткое замыкание на вентиляторе конденсатора или испарителя. Выключите систему и обрати- тесь в уполномоченную мастерскую. FO6 Проблемы связи между платой дисплея и блоком управления. Дефект в кабельной про-

9 Очистка и уход При очистке и уходе за кондиционером соблюдайте следующие советы.

➤ Периодически очищайте корпус кондиционера и выпускную панель влажной

➤ Периодически удаляйте листья и другие загрязнения с вентиляционных отвер- стий на кондиционере. Следите за тем, чтобы при этом не повредить систему. ➤ Регулярно проверяйте крепление всех элементов, связанных с кондиционером. ➤ Регулярно проверяйте, не повреждены ли и надежно ли закреплены соедини- тельные линии. ➤ Регулярно проверяйте уплотнение всех отверстий, связанных с кондиционером. Только SP950 с накрышным блоком испарителя SP950T ➤ Ежегодно проверяйте фасонное уплотнение между кондиционером и кры- шей автомобиля на предмет трещин и других повреждений. Только SP950 с блоком испарителя на задней стенке SP950I ➤ Регулярно очищайте брызгоотражатель конденсата и всасывающий фильтр. При необходимости, заменяйте брызгоотражатель конденсата (рис. 4 1, стр. 5) и всасывающий фильтр (рис. 4 2, стр. 5).

• Не используйте для чистки абразивные чистящие средства, острые предметы или легковоспламеняющиеся средства, т. к. они могут привести к повреждениям прибора.

• Категорически запрещается очищать кондиционер очистителем высокого давления. Попавшая вода может привести к поврежде- ниям кондиционера. SP950-O-16s.book Seite 233 Freitag, 24. Februar 2017 4:26 16RU Гарантия CoolAir SP950

10 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,

• причину рекламации или описание неисправности. 11 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

11.1 Утилизация батареек пультов дистанционного

Защищайте окружающую среду! Аккумуляторы и батареи запрещается выбрасывать в бытовой мусор. Неисправные аккумуляторы и разряженные батареи сдавайте в торго- вую организацию или в специальные сборные пункты. SP950-O-16s.book Seite 234 Freitag, 24. Februar 2017 4:26 16RU CoolAir SP950 Технические данные

12 Технические данные Стояночный кондиционер CoolAir SP950 с накрышным блоком испарителя SP950T Макс. холодопроизводительность: 850 Вт Подводимое напряжение: 24 Вg (22,5 Вg – 30 Вg) Макс. потребляемый ток: 22 А Диапазон рабочих температур: 0 до +43 °C Отключение при пониженном напряжении: может настраиваться (см. инструкцию по монтажу) Хладагент: R-134a Количество хладагента: 70 г Эквивалент CO

: 0,1001 т Потенциал глобального потепления (GWP): 1430 Размеры (Д x Ш x В): Блок испарителя: Блок конденсатора: 577 x 779 x 182 мм 156 x 346 x 490 мм

Блок испарителя: Блок конденсатора: ок. 15 кг ок. 12 кг SP950-O-16s.book Seite 235 Freitag, 24. Februar 2017 4:26 16RU Технические данные CoolAir SP950

Стояночный кондиционер CoolAir SP950 с блоком испарителя на задней стенке SP950I Макс. холодопроизводительность: 850 Вт Входное номинальное напряжение: 24 Вg Диапазон входного напряжения: 22,5 Вg – 30 Вg Макс. потребляемый ток: 22 А Диапазон рабочих температур: 0 до +43 °C Отключение при пониженном напряжении: может настраиваться (см. инструкцию по монтажу) Хладагент: R-134a Количество хладагента: 60 г Эквивалент CO

: 0.858 т Потенциал глобального потепления (GWP): 1430 Размеры (Ш х В х Г): Блок испарителя: Блок конденсатора: 648 x 278 x 144 мм 346 x 490 x 156 мм

Блок испарителя: (включая соединительные линии): Блок конденсатора (без крепежной рамки): ок. 10,5 кг ок. 12 кг SP950C Хладагент: R-134a Количество хладагента: 120 г Эквивалент CO
