MANUAL DE UTILIZADOR CoolAir SP 950C DOMETIC

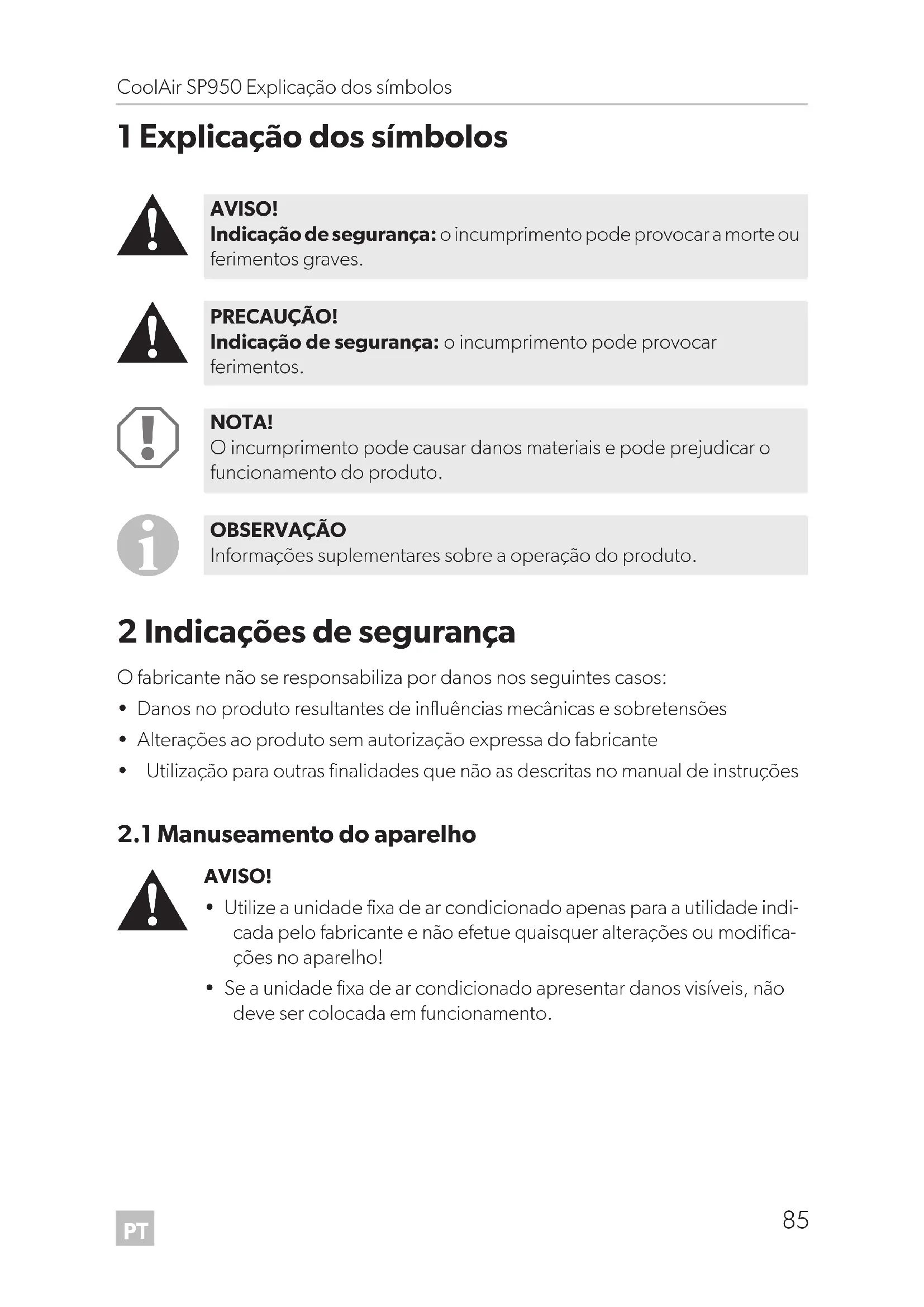

1 Explicação dos símbolos

2 Indicações de segurança O fabricante não se responsabiliza por danos nos seguintes casos:

• Danos no produto resultantes de influências mecânicas e sobretensões

• Alterações ao produto sem autorização expressa do fabricante

• Utilização para outras finalidades que não as descritas no manual de instruções

2.1 Manuseamento do aparelho

• Utilize a unidade fixa de ar condicionado apenas para a utilidade indi- cada pelo fabricante e não efetue quaisquer alterações ou modifica- ções no aparelho!

• Se a unidade fixa de ar condicionado apresentar danos visíveis, não deve ser colocada em funcionamento. AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto. OBSERVAÇÃO Informações suplementares sobre a operação do produto. SP950-O-16s.book Seite 85 Freitag, 24. Februar 2017 4:26 16PT Indicações de segurança CoolAir SP950

• A manutenção e as reparações na unidade fixa de ar condicionado apenas devem ser realizadas por técnicos especializados familiariza- dos com os perigos inerentes ou com as normas em vigor. As repara- ções inadequadas podem provocar perigos substanciais. Em caso de reparação, entre em contacto com o centro de assistência técnica do seu país (endereços no verso).

• As pessoas (incluindo crianças) que não estão aptas a utilizar o pro- duto de modo seguro devido a incapacidade física, sensorial ou men- tal ou devido à sua inexperiência não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável.

• Os aparelhos elétricos não são brinquedos! Guarde e utilize o aparelho fora do alcance das crianças.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

• Preste atenção para que os objetos inflamáveis não sejam armazena- dos nem montados na área da saída de ar. A distância tem de ser de, pelo menos, 50 cm.

• Não coloque a unidade fixa de ar condicionado nas proximidades de líquidos e gases inflamáveis.

• Em caso de incêndio, não solte a tampa superior da unidade fixa de ar condicionado mas utilize antes os agentes de extinção permitidos. Não utilize água para apagar incêndios.

• Não coloque as mãos na grade de ventilação nem nos bocais de ven- tilação e não insira objetos estranhos na unidade.

• Solte todas as ligações da alimentação de corrente em caso de traba- lhos (limpeza, manutenção, etc.) na unidade fixa de ar condicionado.

• A unidade fixa de ar condicionado não está adequada para o funcio- namento em máquinas agrícolas nem em máquinas para a construção civil.

• Os veículos com unidades fixas de ar condicionado SP950 com uni- dade de evaporação no tejadilho SP950T apenas devem ser lavados em sistemas de lavagem nos quais se consegue desligar manual- mente a escova de cima.

• Desligue a unidade fixa de ar condicionado antes de utilizar dispositi- vos de lavagem automáticos (sistemas de lavagem, etc) para a limpeza do veículo.

• Lembre-se de que antes da basculação da cabine do condutor ou para fins de manutenção deverá de escoar manualmente a restante água de condensação da unidade (capítulo “Aspirar a água de con- densação (apenas SP950 com unidade de evaporação no tejadilho 950T)” na página 96).

• Não coloque a unidade fixa de ar condicionado em funcionamento com temperaturas exteriores abaixo de 0 °C.

• Informe-se, por favor, junto do seu fabricante automóvel se, devido à instalação da unidade fixa de ar condicionado, se torna necessário proceder à alteração do registo da altura do veículo nos documentos.

2.2 Segurança durante a utilização do aparelho

• Não insira objetos estranhos na unidade.

• Para que a água de condensação da unidade de evaporação possa escorrer automaticamente, a inclinação em relação ao lado só pode ter, no máximo, 5° durante o funcionamento.

• Para proteção do compressor, durante o funcionamento a inclinação para a frente pode ser, no máximo, 10°. Caso contrário, será desati- vado o compressor. Após 5 minutos desativar-se-á toda a unidade. 3Grupo alvo As informações sobre o aparelho aqui facultadas (indicações de operação, manu- seamento do aparelho, indicações de segurança, etc.) dirigem-se ao utilizador da unidade fixa de ar condicionado. SP950-O-16s.book Seite 87 Freitag, 24. Februar 2017 4:26 16PT Utilização adequada CoolAir SP950

4Utilização adequada A unidade fixa de ar condicionado serve para climatizar o habitáculo das cabines dos condutores em camiões com ar fresco e desumidificado. A unidade foi concebida para o modo de operação parado. É possível a utilização durante a condução. A unidade fixa de ar condicionado não está adequada para o funcionamento em máquinas agrícolas nem em máquinas para a construção civil!

5 Descrição técnica Com a ajuda da unidade fixa de ar condicionado pode ser realizada uma climatiza- ção de um habitáculo do veículo. O ar do habitáculo é encaminhado até à unidade por meio da grade de aspiração, é refrigerado e secado aí e depois volta a ser con- duzido até ao habitáculo através dos bocais de saída de ar. O comando da unidade é realizado através do painel de comando ou do controlo remoto.

A unidade está equipada com um monitorizador da bateria. Se a unidade for ope- rada com a ignição do veículo desligada, a mesma desligar-se-á automaticamente logo que a tensão de alimentação descer abaixo de um valor previamente definido. OBSERVAÇÃO A unidade fixa de ar condicionado deve ser exclusivamente instalada com conjuntos de montagem do fabricante. OBSERVAÇÃO A unidade fixa de ar condicionado está apta para reduzir a temperatura no habitáculo do veículo até um determinado valor. A temperatura a alcançar durante a refrigeração depende do tipo de veículo, da temperatura ambiente e da capacidade de refrigeração da sua unidade fixa de ar condicionado. Para a capacidade de refrigeração da sua unidade fixa de ar condicionado: ver no capítulo “Dados técnicos” na página 102. SP950-O-16s.book Seite 88 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Operação

O circuito de refrigeração da unidade fixa de ar condicionado é composto por quatro componentes principais:

• Compressor O compressor aspira o líquido refrigerante R-134a aplicado e comprime-o. Assim, será aumentada a pressão e também a temperatura do líquido refrige- rante.

• Condensador O condensador montado funciona como um aparelho de refrigeração ou um permutador térmico A passagem do fluxo de ar absorve calor, o gás do líquido refrigerante é arrefecido e fica num estado líquido.

• Tubo capilar O tubo capilar estrangula o líquido refrigerante da pressão da água de conden- sação mais elevada para uma pressão de vaporização mais baixa.

• Vaporizador O vaporizador refrigera o fluxo de ar e desumidifica o mesmo. O líquido refrige- rante absorve calor e é vaporizado. O ar refrigerado é distribuído no habitáculo do veículo por meio de uma unidade de saída do ar. 6Operação

6.1 Elementos do aparelho

A unidade fixa de ar condicionado possui os seguintes elementos de comando: N.º na fig. 1, página 3 Explicação 1 Bocais de saída de ar 2 Grade de aspiração 3 Painel de comando SP950-O-16s.book Seite 89 Freitag, 24. Februar 2017 4:26 16PT Operação CoolAir SP950

Para o ajuste da unidade estão disponíveis os seguintes elementos de comando e de indicação no painel de comando: N.º no fig. 2, página 3 Significado

Botão 2 LED avaria (vermelho) O LED indica avarias no funcionamento da unidade. 3 LED compressor (amarelo) O LED acende quando o compressor está em funcionamento.

Botão Com o botão é possível alternar entre os modos de funcionamento 1, 2, 3 ou automático e a função do temporizador. 5 Mostrador digital Indicação de:

• modo de funcionamento selecionado para modo de funcionamento 1 para modo de funcionamento 2 para modo de funcionamento 3 A para modo automático 000 para função do temporizador

• temperatura ambiente pretendida (valor nominal) em °C 6 Botão + O botão + aumenta o valor nominal em 1 °C ou o tempo de funciona- mento do temporizador em 10 minutos. 7 Botão – O botão – reduz o valor nominal em 1 °C ou o tempo de funcionamento do temporizador em 10 minutos. 8 LED Power (azul) O LED indica que a unidade está ligada. 9 Recetor de infravermelhos (para controlo remoto) SP950-O-16s.book Seite 90 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Operação

Para o ajuste da unidade estão disponíveis os seguintes elementos de comando no painel de comando: N.º no fig. 3, página 4 Significado

Botão A unidade pode ser comutada entre o funcionamento e o modo standby.

Botão – O botão – reduz o valor nominal em 1 °C ou o tempo de funciona- mento do temporizador em 10 minutos.

Botão + O botão + aumenta o valor nominal em 1 °C ou o tempo de funciona- mento do temporizador em 10 minutos.

Botão – O botão – comuta para o próximo modo de funcionamento mais baixo.

Botão + O botão + comuta para o próximo modo de funcionamento mais alto. SP950-O-16s.book Seite 91 Freitag, 24. Februar 2017 4:26 16PT Utilizar a unidade fixa de ar condicionado CoolAir SP950

7.1 Indicações para uma melhor utilização

Para assegurar uma utilização eficiente da sua unidade fixa de ar condicionado CoolAir, respeite as seguintes indicações de segurança. O que deverá fazer sempre

• Sempre que possível, estacione o seu veículo sempre à sombra.

• Se for possível, escureça o seu veículo.

• Se não tiver um ar condicionado no veículo, ventile-o bem antes da utilização da unidade fixa de ar condicionado. Com uma unidade fixa de ar condicionado, deve refrigerar o habitáculo antes de uma pausa.

• Mantenha as portas e as janelas fechadas.

• Evite fontes de calor no veículo.

• Reduza o consumo de energia mediante outros aparelhos para garantir um longo período de funcionamento da unidade fixa de ar condicionado.

• Escolha uma temperatura adequada e um modo de funcionamento apropriado.

• Preste atenção para que os bocais de saída de ar (fig. 1 1, página 3) e a grade de aspiração (fig. 1 2, página 3) não sejam cobertos por panos, papéis e outros objetos. NOTA!

• O fabricante não se responsabiliza no caso de incumprimento deste manual de operação. O mesmo não se responsabiliza em caso danos recorrentes, sobretudo danos recorrentes que possam ocorrer devido à falha de funcionamento da unidade fixa de ar condicionado.

• Não insira objetos estranhos na unidade. OBSERVAÇÃO O SP950 foi concebido como sistema de ar condicionado para períodos de repouso. Pode ser utilizado durante a viagem, no entanto, não substitui o sistema de ar condicionado motorizado do veículo. SP950-O-16s.book Seite 92 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Utilizar a unidade fixa de ar condicionado

O que deverá ter ainda em consideração

• Quando pretender adaptar a unidade fixa de ar condicionado à cor do seu camião, pinte exclusivamente a carcaça superior da unidade fixa de ar condicio- nado. Pinte a mesma apenas em estado desmontado. Se possível, utilize tons claros.

• Lave o seu veículo regularmente, as cabines dos condutores sujas aquecem mui- tos mais rapidamente.

• Certifique-se de que a capacidade da unidade fixa de ar condicionado não é influenciada por outras fontes de calor (por ex., calor residual de máquinas de frio). Como poderá conservar proativamente a sua unidade fixa de ar condicionado

• Efetue regularmente inspeções visuais das vedações, da carcaça superior e da grelha. O ideal seria antes do início da época.

• Se necessário, remova a sujidade e as folhas da unidade.

➤ Com a unidade desligada, prima o botão .

✓ O ventilador inicia com rotação baixa. NOTA! Nunca feche todos os bocais de ar da sua unidade de ar condicionado ao mesmo tempo. Caso contrário, o interior da unidade enferrujar-se-á. OBSERVAÇÃO Aquando da primeira utilização da unidade fixa de ar condicionado pode ocorrer uma ligeira formação de odores. Esta formação de odores está condicionada pela estrutura e termina após um breve tempo de funcionamento. OBSERVAÇÃO Caso a unidade fixa de ar condicionado se encontre totalmente desligada, esta apenas pode ser ligada com o painel de comando. A ativação apenas é possível com o controlo remoto e quando a uni- dade se encontra no modo standby. Nas alturas de desativação mais demoradas, desligue totalmente a unidade para que a bateria não seja sobrecarregada pela corrente de standby. SP950-O-16s.book Seite 93 Freitag, 24. Februar 2017 4:26 16PT Utilizar a unidade fixa de ar condicionado CoolAir SP950

✓ OLED Power (fig. 2 8, página 3) acende. ✓ O mostrador digital (fig. 2 5, página 3) indica o valor nominal em °C e o modo de funcionamento (p.ex. A20 para o modo de funcionamento + valor nominal 20 °C).

Poderá selecionar uma temperatura ambiente pretendida entre 17 °C e 30 °C. ➤ No painel de comando, prima o botão + ou – ou no controlo remoto, prima o botão + ou – para ajustar a temperatura pretendida em passos de 1 °C. ✓ O mostrador digital (fig. 2 5, página 3) indica o modo de funcionamento e a temperatura ambiente pretendida em °C.

OBSERVAÇÃO O compressor da unidade é ligado com retardamento após aprox. 90 segundos. OBSERVAÇÃO Se o modo de funcionamento I ou II a temperatura pretendida não for alcançada, mude para o modo de funcionamento mais acima ou para o modo automático. SP950-O-16s.book Seite 94 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Utilizar a unidade fixa de ar condicionado

Poderá escolher entre quatro modos de funcionamento e a função do temporizador: ➤ No painel de comando, prima o botão ou no controlo remoto, o botão + ou – para regular o modo de funcionamento pretendido. ✓ O mostrador digital (fig. 2 5, página 3) indica com a primeira posição, o modo de funcionamento selecionado. Modo de funciona- mento Mensagem no mostrador Explicação 1 Nível da capacidade mais baixo – o ventilador funciona com o nível mais baixo. 2 Nível da capacidade médio – o ventilador funciona com o nível médio. 3 Nível da capacidade mais alto – o ventilador funciona com o nível médio. Sistema automático A O funcionamento ótimo é comandado pela unidade para que a temperatura selecionada seja alcançada de modo eficiente. Função do temporizador 000 Seleção prévia de um tempo de funcionamento de 10 a 120 minutos. Indicação alternada do modo de funciona- mento e do tempo de funcionamento restante. SP950-O-16s.book Seite 95 Freitag, 24. Februar 2017 4:26 16PT Utilizar a unidade fixa de ar condicionado CoolAir SP950

7.5 Aspirar a água de condensação (apenas SP950 com

unidade de evaporação no tejadilho 950T) A água de condensação ocorrida através do princípio de funcionamento da unidade é automaticamente aspirada em intervalos durante o funcionamento da unidade. Se necessário, a água de condensação também pode ser manualmente aspirada:

➤ Desligue a unidade. ➤ Mantenha os botões e – simultaneamente premidos. ➤ Prima adicionalmente o botão por breves instantes. ✓ O mostrador digital apresenta a versão do firmware durante 5 segundos. ✓ Depois, o mostrador digital indica 000 e a unidade inicia o processo de aspira- ção durante 15 segundos. Agora, poderá soltar os botões e –. ✓ O compressor e o ventilador não são ligados. ✓ A unidade é automaticamente desativada.

Se pretender bascular a cabine do condutor, terá de aspirar manualmente a água de condensação antes disso. ➤ Repita o processo de aspiração manual as vezes necessárias até a bomba gerar um ruído audível durante a aspiração. ✓ Não existe mais água de condensação na unidade. ➤ Prima o botão até a bomba desligar.

OBSERVAÇÃO Antes do inverno, aspire a água condensada da unidade para evitar danos devido à congelação da água. OBSERVAÇÃO Para cancelar atempadamente o processo de aspiração prima o botão até a bomba desligar. NOTA! Evite um funcionamento a seco prolongado uma vez que a bomba pode ser danificada durante este regime de funcionamento (ruído forte durante a aspiração). SP950-O-16s.book Seite 96 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Utilizar a unidade fixa de ar condicionado

Poderá ligar a unidade fixa de ar condicionado no modo standby ou desligá-la total- mente. Lembre-se de que a unidade fixa de ar condicionado consome corrente no modo standby. Por isso, se possível, desligue sempre a unidade fixa de ar condicio- nado SP950 com unidade de evaporação na parede traseira SP950I. Numa unidade fixa de ar condicionado SP950 com unidade de evaporação no teja- dilho SP950T é necessário aspirar a água de condensação devido à construção. Por isso, comute a unidade fixa de ar condicionado SP950 com unidade de evapo- ração no tejadilho SP950T para o modo standby após a utilização e aquando a via- gem conseguinte. Deste modo, a água de condensação que foi recolhida durante o funcionamento e após o funcionamento. Em caso de inatividade e pausas mais prolongadas (p.ex. no fim-de-semana) desli- gue completamente a unidade fixa de ar condicionado.

➤ Ligar no modo standby: Se a unidade estiver ligada, prima brevemente o botão ou o botão no controlo remoto. ✓ O mostrador digital apaga, apenas acende o Power-LED azul. ✓ O compressor e o ventilador desligam. ➤ Desligar completamente a unidade: Com a unidade ligada, prima o botão durante 3 segundos. ✓ Os LEDs e o mostrador digital apagam. ✓ O ventilador e o compressor desligam. OBSERVAÇÃO Com o controlo remoto poderá ligar a unidade fixa de ar condicionado apenas para o modo standby ou voltar a ligar a mesma a partir do modo standby. SP950-O-16s.book Seite 97 Freitag, 24. Februar 2017 4:26 16PT Mensagens exibidas no monitor CoolAir SP950

8.1 Advertências de perigo no painel de comando

O comando da unidade dispõe de diferentes funções para a proteção do aparelho e/ou da bateria. A ativação de uma das funções de proteção é exibida por meio do código de advertência no mostrador. OBSERVAÇÃO Aquando da partida do veículo ou na ativação de vários consumidores pode ser exibida uma mensagem temporária com o texto LO. Texto n o mostradorDescrição Causa Eliminação O controlador da bateria comunica subtensão.O compressor desliga de imediato e os ventiladores são desligados após 20 a 30 segundos. Toda a uni-dade é desligada após 2minutos.A tensão de ativação é demasiado baixa. A capa-cidade da bateria não chega mais para o funcio-namento da unidade.➤ Subtensão breve: sem ação necessária.➤ Se a unidade for desli-gada: Carregue a bateria do veículo ou verifique se o controlador de baterias está corretamente ligado. A unidade comunica uma sobretensão temporária ou permanente.Uma sobretensão temporá-ria pode ocorrer após a desativação de grandes cargas elétricas. Uma sobretensão permanente ocorre devido a uma ten-são de ativação incorreta.➤ Sobretensão breve: sem ação necessária.➤ Em caso de uma exibição demorada da mensagem no mostrador “HI”: Verifi-car o sistema eletrónico do camião. Certifique-se de que a tensão de ativa-ção é inferior a 30 V. A unidade comunica uma sobrecarga elétrica tem-porária e desliga o com-pressor.A necessidade de cor-rente atual do compressor é demasiado elevada.➤ A sobrecarga temporária é compensada pela uni-dade por meio da desati-vação do compressor. O compressor volta a iniciar após um breve instante.A unidade indica uma inclinação excessiva.O compressor desliga. Após 5 minutos desativar-se-á toda a unidade.O compressor (a cabine do condutor) está demasiado basculada.➤ Quando o compressor volta a encontrar-se na posição normal é possí-vel voltar a ligar a uni-dade. SP950-O-16s.book Seite 98 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Mensagens exibidas no monitor

O LED “Avaria” (fig. 2 2, página 3) acende a vermelho quando existe uma avaria na unidade fixa de ar condicionado. O tipo da falha é exibido por meio dos seguintes códigos de erro no mostrador. Texto no mostrador Descrição Causa Eliminação FO1 O compressor não funciona. Compressor sobrecarre- gado ou falha no cabo de alimentação elétrico do compressor. ➤ Desligar a unidade. ➤ Após 60 minutos, voltar a ligar a unidade. ➤ Caso, a falha persista, por favor, dirija-se a uma ofi- cina qualificada devida- mente autorizada. ➤ Não opere a unidade com uma temperatura ambiente inferior a 0 °C nem superior a 43 °C. FO2 A unidade não consegue determinar a temperatura real. O sensor da temperatura ambiente da unidade fixa de ar condicionado não está corretamente ligado ou o valor de medição encontra-se fora das espe- cificações. FO3 A unidade está sobrecar- regada, o compressor desliga. Sobrecarga térmica devido à temperatura ambiente demasiado elevada ou aos ventiladores com defeito. FO4 Apenas SP950 com unidade de evapora- ção no tejadilho SP950T: A água de condensação existente não é eliminada. A água de condensação existente não é eliminada e o mostrador exibe uma mensagem de erro. A bomba está entupida ou com defeito. O tubo da água de condensa- ção está entupido. O flutuador está com defeito ou preso. FO5 Sobrecarga devido aos ventiladores. Curto-circuito no ventila- dor do condensador ou no ventilador do vaporizador. Mantenha a unidade desli- gada e dirija-se a uma oficina qualificada devidamente autorizada. FO6 Problemas de comunica- ção entre a placa do mos- trador e da placa de comando. Falha na cablagem. SP950-O-16s.book Seite 99 Freitag, 24. Februar 2017 4:26 16PT Limpeza e manutenção CoolAir SP950

9 Limpeza e manutenção Por favor, respeite as seguintes sugestões de limpeza e conservação da sua unidade fixa de ar condicionado.

➤ De vez em quando, limpe o corpo da unidade fixa de ar condicionado e o painel de saída com um pano húmido. ➤ Remova ocasionalmente as folhas e outra sujidade das aberturas de ventilação na unidade fixa de ar condicionado. Neste caso, preste atenção para não danificar a unidade. ➤ Verifique regularmente a fixação de todos os elementos que estão relacionados com a unidade de ar condicionado. ➤ Verifique regularmente se os cabos de ligação estão sem danos e devidamente afixados. ➤ Verifique regularmente a vedação de todas as aberturas que estão relacionadas com a unidade de ar condicionado. Apenas SP950 com unidade de evaporação no tejadilho SP950T ➤ Verifique anualmente as vedações da unidade fixa de ar condicionado até à cobertura do veículo e outros danos. Apenas SP950 com unidade de evaporação na parede traseira SP950I ➤ Limpe regularmente a proteção contra salpicos de água condensada e o filtro de aspiração. Sempre que necessário, substitua a proteção contra salpicos de água conden- sada (fig. 4 1, página 5) e o filtro de aspiração (fig. 4 2, página 5). NOTA!

• Não utilize produtos de limpeza abrasivos ou inflamáveis, nem objetos duros, pois estes podem danificar o aparelho.

• Nunca limpe a unidade fixa de ar condicionado com um aparelho de limpeza a alta pressão. A penetração de água pode danificar a unidade fixa de ar condicionado. SP950-O-16s.book Seite 100 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Garantia

10 Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,

• um motivo de reclamação ou uma descrição da falha. 11 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

Proteja o meio ambiente! As baterias e pilhas não devem ser eliminadas em conjunto com o lixo doméstico. Entregue as baterias e pilhas danificadas ou gastas no ponto de compra ou num pilhão. SP950-O-16s.book Seite 101 Freitag, 24. Februar 2017 4:26 16PT Dados técnicos CoolAir SP950

12 Dados técnicos Unidade de ar condicionado fixa CoolAir SP950 com unidade de evaporação no tejadilho SP950T Potência de refrigeração máx.: 850 W Tensão de conexão: 24 Vg (22,5 Vg – 30 Vg) Consumo de energia máx.: 22 A Gama de temperatura de serviço: 0 a +43 °C Desativação por subtensão: configurável (ver manual de instalação) Agente de refrigeração: R-134a Quantidade do agente de refrigeração: 70 g Equivalente a CO

: 0,1001 t Potencial de aquecimento global (GWP): 1430 Dimensões (C x L x A): Unidade de vaporização: Unidade de condensação: 577 x 779 x 182 mm 156 x 346 x 490 mm Peso: Unidade de vaporização: Unidade de condensação: aprox. 15 kg aprox. 12 kg SP950-O-16s.book Seite 102 Freitag, 24. Februar 2017 4:26 16PT CoolAir SP950 Dados técnicos

Unidade de ar condicionado fixa CoolAir SP950 com unidade de evaporação na parede traseira SP950T Potência de refrigeração máx.: 850 W Corrente nominal de entrada: 24 Vg Gama da tensão de entrada: 22,5 Vg – 30 Vg Consumo de energia máx.: 22 A Gama de temperatura de serviço: 0 a +43 °C Desativação por subtensão: configurável (ver manual de instalação) Agente de refrigeração: R-134a Quantidade do agente de refrigeração: 60 g Equivalente a CO

: 0.858 t Potencial de aquecimento global (GWP): 1430 Dimensões (L x A x P): Unidade de vaporização: Unidade de condensação: 648 x 278 x 144 mm 346 x 490 x 156 mm Peso: Unidade de evaporação (incluindo cabos de ligação): Unidade do condensador (sem estrutura de fixação): aprox. 10,5 kg aprox. 12 kg SP950C Agente de refrigeração: R-134a Quantidade do agente de refrigeração: 120 g Equivalente a CO
