Termék típusa	Vezeték nélküli programozható termosztát
Márka	Emos
Modell	P5611OT
Vezérlőegység méretei	23 × 97 × 122 mm
Vezérlőegység tömege	143 g
Kapcsolóegység méretei	37 × 115 × 91 mm
Kapcsolóegység tömege	150 g
Vezérlőegység táplálása	2 AA 1,5 V elem (alkáli)
Kapcsolóegység táplálása	230 V AC / 50 Hz
Maximális kapcsolási terhelés	230 V AC, 16 A rezisztív / 5 A induktív
Hőmérséklet beállítási tartomány	7 °C-tól 30 °C-ig (0,2 °C-os lépésekben)
Hőmérséklet mérési tartomány	0 °C-tól 40 °C-ig
Mérési pontosság	±1 °C 20 °C-on
Rádió hatótávolság	Szabad térben akár 100 m
Rádió frekvencia	868 MHz
Állítható hiszterézis	0,1 / 0,2 / 0,5 / 1 °C
Előre beállított programok	6 fix (P1-P6) + 3 egyénileg beállítható (P7-P9)
Üzemmódok	Komfort, Gazdaságos, Fagyvédelem, Kézi
OpenTherm funkció	Igen
Képernyő háttérvilágítás	Igen (ideiglenes)
Gyenge elem jelzés	Igen (ikon)
Tisztítás	Enyhén nedves puha rongy
Javíthatóság	Csak szakképzett szakember által javítható
Tárolási hőmérséklet	-10 °C-tól 60 °C-ig
Üzemi hőmérséklet	0 °C-tól 40 °C-ig

Gyakran ismételt kérdések - P5611OT Emos

Hogyan párosítsam a vezérlőegységet a kapcsolóegységgel?

Helyezzen be két AA elemet a vezérlőegységbe. Csatlakoztassa a kapcsolóegységet, és tartsa lenyomva a ID gombot, amíg a piros LED villogni nem kezd. 10 másodpercen belül nyomja meg hosszan a vezérlőegység háttérvilágítás gombját (●). A két egység automatikusan párosodik, és megjelenik a rádió ikon.

Mit tegyek, ha az elem ikon jelenik meg a képernyőn?

Kapcsolja ki a vevőegység tápfeszültségét. Távolítsa el a vezérlőegység hátlapját, és cserélje ki az elemeket két új AA 1,5 V alkáli elemre. Helyezze vissza a hátlapot, nyomja meg a RESET gombot, majd kapcsolja vissza a tápfeszültséget.

Hogyan állítsam be a komfort és gazdaságos hőmérsékleteket?

Nyomja meg a hőmérséklet beállító gombot. A ▼/▲ gombokkal váltson a komfort és gazdaságos ikonok között. Állítsa be minden hőmérsékletet ▼/▲ segítségével 0,2 °C-os lépésekben. Erősítse meg a beállító gombbal.

Hogyan programozhatok egyedi időzónákat?

Nyomja meg a P gombot a nap kiválasztásához. Válasszon egy egyénileg beállítható programot (P7-P9) a ▼/▲ gombokkal. Nyomja meg a P gombot az időbeállításba lépéshez. A ▼/▲ gombokkal válassza ki az órát, majd a ▼/▲ gombokkal válassza a komfort vagy gazdaságos módot. Erősítse meg a P gombbal.

Hogyan aktiváljam a fagyvédelmi módot?

Nyomja meg egyszerre a ▼ és ▲ gombokat. A képernyőn megjelenik a fagy és mód ikon. Az alapértelmezett hőmérséklet 7 °C. A kilépéshez nyomjon meg bármelyik gombot a beállító gombok kivételével.

Hogyan kalibráljam a kijelzett hőmérsékletet?

Tartsa lenyomva a P gombot, amíg a CAL meg nem jelenik. A ▼/▲ gombokkal állítson be -3,0 °C és +3,0 °C között 0,5 °C-os lépésekben. Erősítse meg a P gombbal.

Mit tegyek, ha megszakad a vezeték nélküli kapcsolat?

Ellenőrizze, hogy az elemek jó állapotban vannak-e, és a kapcsolóegység feszültség alatt van-e. Hozza közelebb a két egységet, és végezzen kommunikációs tesztet úgy, hogy a szobahőmérsékletnél magasabb hőmérsékletet állít be. Ha a rádió ikon villog, ismételje meg a párosítási eljárást.

Hogyan töröljem az egységek közötti párosítási kódot?

Tartsa lenyomva a kapcsolóegység ID gombját, amíg a piros LED villogni nem kezd. 10 másodpercen belül nyomja meg röviden ismét a ID gombot. A LED kialszik, és a kód törlődik.

Használhatok újratölthető elemeket?

Nem, csak 1,5 V-os AA típusú alkáli elemeket használjon. Az újratölthető elemek (1,2 V) nem biztosítanak elegendő feszültséget, és működési hibákat okozhatnak.

Hogyan állítsam vissza a termosztátot?

Használjon egy vékony tárgyat (kiegyenesített gemkapocs) a vezérlőegység hátlapja alatti RESET gomb óvatos megnyomásához. Minden elemcsere után végezze el ezt a műveletet.

HASZNÁLATI ÚTMUTATÓ P5611OT Emos

HU | Vezeték nelküli termosztát

A P56110T termosztát fûtesi vagy klimarendserek vezerlésere szolgál. A hagyományos háztartási termosztatókkal ellentétben a P56110T termosztatikus rendszer különalló, gezeték nélkül kapcsolódo vezerlöegységgel (adóval) és kapcsolöegységgel (vevővel) rendelkezik. A kapcsolöegység a fûtesi/legkondicionesaló rendserek csatlakoztatasára és kapcsolására, a hordozható vezerlöegység pedig a hòmér séklet beallitására szolgál. Az egységek rádión kommuníkalnak egymással. A rendszer elonye a rugalmas hòmér séklet-szabályozás és a konnyü hozzaféhéşóség.

Fontos figyelmeztetés

• Az elso hasznalat elott gondosan olvassa el a termosztát, valamint a kazán vagy a legkondicnólberendezés kezelési utmutatóját!
• A termosztát beszerelése elótt kapcsolja le az áramellástást!
  Javasoljuk, hogy a telepítészakképzett személy végezze!
• A telepítés során kövesse a vonatkoź szabványokat!

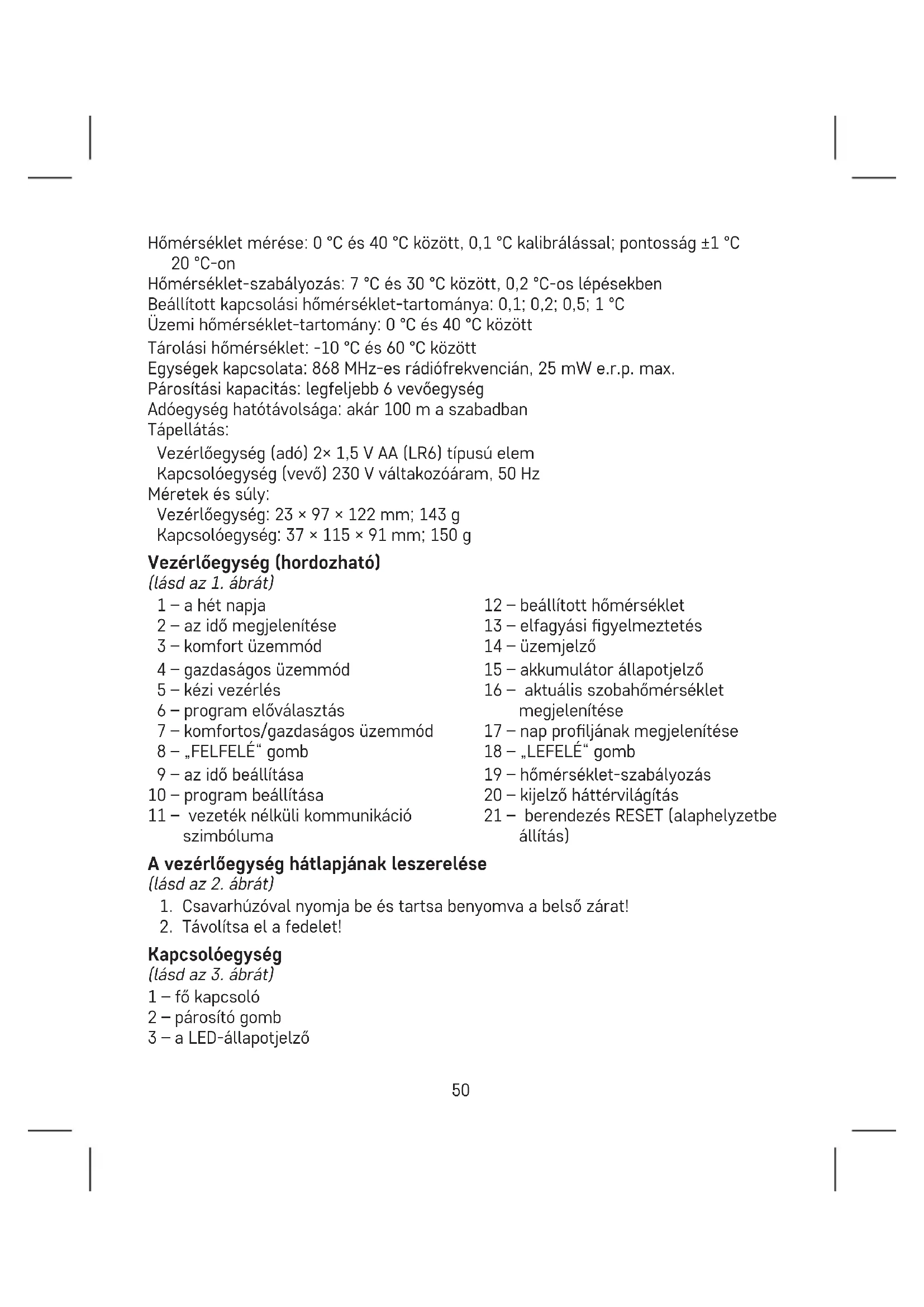

SPECIFIKÁCIÖK

Kapcsolt terhelés: max. 230 V valtakozóram; 16 A Ellenallásos terhelés esétén;

5 A indukciós terhelés esétén

Az ora pontossága: ±60 masodperc/hó

Hömérseklet mérésé: 0 °C és 40 °C kozott, 0,1 °C kalibrással; pontosság ±1 °C 20 °C-on

Hömerseklet-szabályozás: 7 °C és 30 °Cocations, 0,2 °C-os lépésekben

Beallitott kapcsolasi homerseklet-tartomanya: 0,1; 0,2; 0,5; 1^

Uzemi hómér séklet-tartomány: 0^ és 40^ kozott

Tárolási hómér séklet: -10 °C és 60 °C kozott

Egységek kapcsolata: 868 MHz-es radiofrekvencian, 25mW e.r.p. max.

Párosítási kapacías: legfeljebb 6 vevöegység

Adoegység hatotávolsága: akár 100 m a szabadban

Tapellatas:

Vezerloegység (adó) 2 × 1,5 V AA (LR6) típusélem

Kapcsoloegyseg (vev) 230 V valtakozáram, 50 Hz

MérétekésuLy:

Vezerloegyseg: 23× 97× 122mm .143 g

Kapcsoloegyseg: 37× 115× 91mm . 150~g

Vezerloegység (hordozható)

(lásd az 1. abrát)

1-a hét napja

2-azidogemjelenitese

3-komfort üzemmod

4-gazdasagos uzemmod

5-kézi vezerlés

6 - program előválasztás

7 - komfortos/gazdaságos üzemmod

8-FELFELE“gomb

9- az ido beallitasa

10 - program beallitasa

11 - gezetek nélkūli kommuníció szimbóluma

12-beallitott homerseklet

13 - elfagyasi figyelmeztetes

14-üzemjelzo

15 - akkumulátor állapotjelző

16 - aktuális szobahomérsklet megjelenitése

17 - nap profiljanak megjelenitése

18-“LEFELÉ“gomb

19-homerseklet-szabalyozas

20-kijelzo hattervilagitas

21 - berendezés RESET (alaphelyzetbe állítás)

A gezérloegység hatlapjanak leszerelése

(lásd az 2. abrát)

1. Csavarhuzóval nyomja be és tartsa benyomva a belso zárat!
2. Távolítsa el a fedelet!

Kapcsoloegyseg

(lásd az 3. abrát)

1-fokapcsoló
2 - párosító gomb
3-aLED-allyapotjelzo

• A kék LED azt jalzi, hogy a kapcsolóegység tapellatása 230 V valtoáramú halózatrólBiztositott. Amennyiben az egység nem kapcsolódk tapforrashoz, vagy a fokapcsolóKI (OFF) allásban van, a kék allapotjelzo LED nem fog világtani.
• A piros LED addig vilagit, amig a futes/legkondacionalas be van kapcsolvera.

Fokapsoló

Ha a fútesi/legkondcionaló rendszert hosszú ideig nem fogják használni, akkor javasol-juk, hogy kapcsolja ki a kapcsolóegységet (allitsa a bekapcsoló gombot OFF helyzetbe).

SZERELES

A gezérloegység és a kapcsolóegység párosítása

A párosítás lehetővé teszi a vezérloegység és a kapcsolóegység közöttti kommuníciót. Az automatikus párosítás az öntanulás ("self-learning") réven az „ID“ gombbal történik.

Figyelmeztétés: Két vagy tobb vevoegység párosításakor egyidejüleg aktivalnikiell minded vevokészüléken a párosítási modot!

1. Helyezzen be 2 × 1,5 V AA element a gezerloegységbe (a behelyezés során ügyeljen az element k helyes polaritására)! Kizárólag tartós (alkáli) element használjon, ne ujratölthetőt!
2. Csatlakoztassa a kapcsolóegységet az áramforráshoz, majd nyomja meg hosszan az „ID“ gombot, mig a felső piros LED villoggni kezd.
   10 masodpercen belul nyomja meg hosszan a kijelzo hattervilagitas gombjat ( a vezerloegysegen!

Megtorténik a két egység automatikus párosítása és megjelenik a ikon. A kapcsolóegység piros LED-je abbahagyja a villogást és kialszik.

Ha az egységek párosítása nem volt sikeres, akkor a szimbólum villog.

A gezeték nélkūlì kommuníkácio tesztelése

1. A gombbal valasszon oyan homserekletet, amely nehany fokkal magasabb, mint a szoba jelenlegi homsereklete!
2. Várjon kb. 10 masodpercet, vagy erősítse meg a gombbal!
3. A kapcsoloegysegen levo piros LED vilagit.
4. Amennyiben a LED nem világít, vigye a kapcsolóegységhez közelebb a vezéloegy-seget! Nyomja meg a gombot oyan érték beallitásához, amely alacsonyabb, mint a szoba jelenlegi hómér séklete - a vevőnek ki kell kapcsolnia.
5. Ismételje meg az 1-4. lépéseket!

A gezérloegység és a kapcsolóegység közötti szabadteri hatotávolság legfeljebb 100 m. Zár'terben a hatotávolság csökkenhet a falak és mas akadályok általi arnyékolas miatt.

1. A tesztelés után nyomja meg a „RESET" gombat!

A párosított egységek memóriájának (kódjának) törlése

Ha törölni akarjá a vezérlo és a kapcsolöegység párosítási kódját, kövesse az alábbiutasításokat! Nyomja le hosszan a kapcsolöegység „ID“ gombját, amíg a piros LED villogni nem kezd! 10 masodpercen belül röviden nyomja meg ismetelten az „ID“ gombot! A piros LED abbahagyja a villogást és kialszik. A párosítási kód törlése megtörtent.

Az eredeti termosztát cseréje

FIGYELEM: A termosztát cseréje elött kapcsolja le a fütesi / légkondicionaló rendszer fó tapellátsát! Ily mo don kiküszöölheti az aramütés veszélyét. A vezetékek kikötése elött olvassa el figyelmesen az alábbiutasításokat!

1. Kapcsolja ki az eredeti termosztátot, és távolítsa el a fedelét!
2. Csavarozza le a termosztátot a fali lemezrá!
3. Csavarozza le a termosztát hatlapját a falró! Emelje le a hatlapot róvid távolságra a faltól, de meg ne kõsse ki a gezetékeket!

A gezetékek jelölese

1. Azonositsa es valassza le az egyes gezetetekeket!
2. Biztositsa a gezetékeket kitépodes ellen!
3. Ha a termosztát mögotti tér tún nagy, akadályozza meg, hogy a levego áthatol-hasson a szigetelő habon! Ily mádon elkerülheti a hómséklet helytelen mérését.

A termosztát elhelyezése

A termosztát (vezérloegység) elhelyezése szamos funkciójára kihatással van. Abban a helyiségen helyezze el, ahol a család a leggyakrabban tartózkodik! Valasszon oyan helyet, lehetőleg a belso falon, ahol a levego szabadon kering, és nem éri közvetlen napsugárzs! Ne tegye a termosztátot hófforrások (televízio, radiator, hútószekrény) vagy ajtó kölébe (a gyakori rázkódások miatt)! Ha nem tartja be ajánlasainkat, a termosztát nem fogja megfeleloen tartani a szobahörmséketet.

A kapcsolóegység felszerelése a falra

1. Távolítsa el a kapcsolóegység hatlapját!
2. Jelölje be a lyukak helyzetét!
3. Furjon két lyukat, ovatosan helyezze be a mǔanyag tipliket, és két csavarral rögzítse a kapcsolóegység hatlapját!
4. Csatlakoztassa a gezetékeket a jalolés szerinti csatlakozókhoz a kapcsolási rajznak megfeleloen!
5. Végezetül csatlakoztassa a kapcsolóegységet a hátlaphoz!

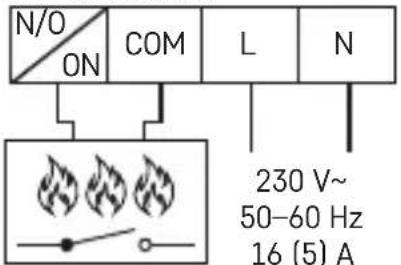

Kapcsolási rajz

A P56110T termosztát bármilyen egyfokozatu fûtesi vagy légkondicionaló rendszerrel hasznalható.

NO - kapcsolt érintkező

COM - kapcsoló érintkezöje

L-230 V valtoáramú típcsatlakozó

N - nullavezeto

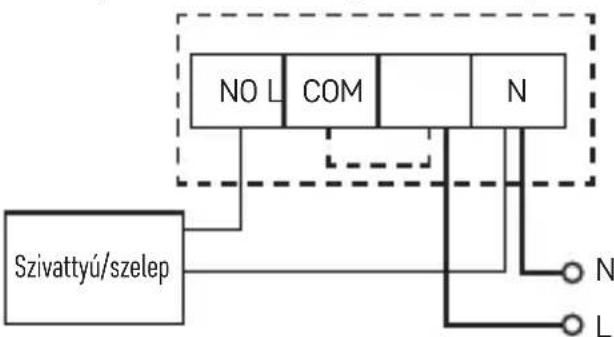

Szivattyu / motorosszelep bekotési rajz

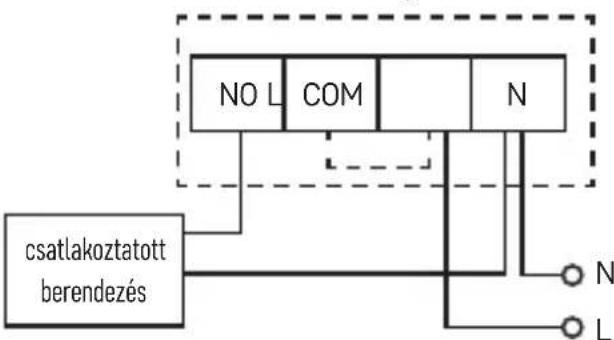

Padlofutescsatlakoztatasirajza

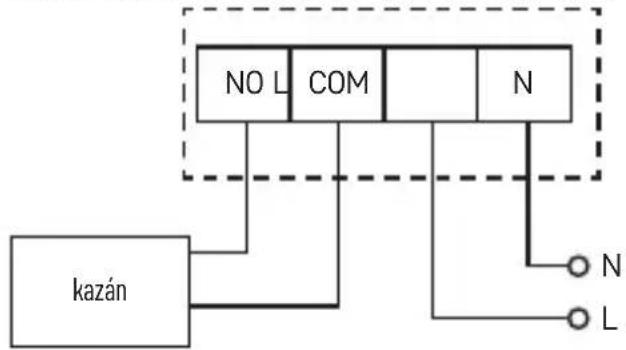

Kazán csatlakoztatási rajz (feszültşegmentes kapcsolás)

• Az elószerelt csatlakozódró t a COM és az L kozott nem kerul bekötesre.

OpenTherm csatlakozási rajz

OT - OpenTherm csatlakozó

A gezérloegység felszerelése (ha nem kivan elni az egység mozgathoságával)

1. Távolítsa el a vezérlóegység hatlapját!
2. Jelölje meq a hatlap furatainak helyét!
3. Furjon két lyukat, ovatosan helyezze be a muanyag tipliket uyg, hogy az eluk egy sikban legyen a fallal!
4. Rögzítse a vezérlo hatlapját két csavarral!
5. Végezetül csatlakoztassa a kapcsolóegységet a hátlaphoz!

A fútesi/legkondicionesló rendszer kivalasztása

1. Távolítsa el vezérloegység hatlapját - a nyomtatott áramkörì kártyán 3 DIP-kapcsoló talalhato. Ez a 3 kapcsoló a kapcsolási homérseklet-tartomány beallitására és a fútesi/legkondiónález rendszer átkapcsolására szolgál.
2. Állítsa be a DIP kapcsoló (3. kapcsoló) a valasztott fútesi vagy legkondiciones ló rendszernek megfeleloen, az alábbi ábra szerint.

ON-futés

OFF -legkondicionaló

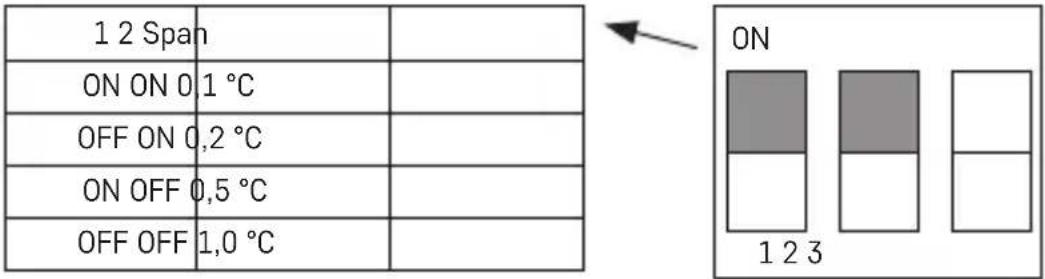

Kapcsolasi hómér séklet-tartomány

A kapcsolasi tartomány (hiszterézis) a be- és kikapcsolasi hómérseklet kozotti kulönbség. Pédául, ha fútesi üzemmodban 20 °C-ra allitja a hórmérsekletet és a kapcsolasi tartományt 0,2 °C-ra, a termosztát akkor kapcsol be, amikor a szoba hórmérseklete 19,8 °C-ra csökken, és kikapcsol, amint a hórmérseklet eleri a 20,2 °C-ot. Allitsa be a DIP kapcsolókat (1. és 2. kapcsoló) a kívant kapcsolasi hórmérseklet-tartománynak megfeleloen, az alábbi ábra szerint!

Az elementek behelyezese

A P56110T termosztat tapellatasat két 1,5 V-os, AA típusélemBiztositja.

1. Helyezzen két AA elemet a gezérloegység besejében talalhato elemartóba a felttentett polaritásnak megfeleloen! Kizárólag 1,5 V-os alkáli elemekkel használhato, nem használja 1,2 V-os ujratölthető elemekkel (az alacsonyabb feszültseg miatt)! Az elso bekapcsoláskor a kijelzőnek az időt és a szobahörsem sékletet kell mutatnia.

2. Ha mas adat jelenik meg a kijelzón, finoman nyomja meg a „RESET“ gombot! Hasznaljon erre a celra vékony, egyenes targyat, pédául kiegyenesített gemkapcsot!

3. Az elementk behelyezese utan helyezze vissza a hatlapot!

4. Nyomja meg egyszer a „RESET" gombot, mielott bekapcsolna a kapcsoloegyseg fokapcsolojat! A termosztat hasznalatra kesz.

Figyelmeztetes: Az elementk behelysezese utan az adonak kb. 30 percre van szüksége a parameterek stabilizálásához!

Ora/nap beallitasa

1. Nyomja meg a gombot a nap és az idő beállításához! A hét napját jelzo szám villog (1 - hétő... 7 - vasárnap).
2. A ▲vagy qombbal allftsba be az aktualis nap sorszámát!
3. Nyomja le a gombot, majd aagy gumbbal allitsa be az orat! A vagy gombokat hosszan lenyomva gyorsan leptethet.
4. Nyomja le a gombot, majd a vagy gumbbal allitsa be a percet! A vagy gombokat hosszan lenyomva gyorsan léptethet.
5. A gombbal erositse meg a beallitast!

Ha 10 masodpercig nem nyom meg egyetlen gombot sem, a beallitasi mod automatikusan vget er.

A kijelzǒ hattérvilagítása

A Bomb lenyomásával bekapcsolhatja a kijelző háttérvilágítását. Ha 10 masodpercen belül egyetlen gombot sem nyom meg, a háttérvilágítás kialszik.

A kivant homérséklet beallitasa

1. Nyomja meg a HÖMÉRSEKLET BEÁLLITÁSAGombot a hórmérseklet-beállitásimódba való belépeshez!
2. Nyomja meg ismetelten a gombot a gazdasagos hörmseklet (szimbóluma) es a komforthömseklet (szimbóluma) beallitasa kozötti valtashoz!
3. A ▲ vagy ▼ gombbal allytsa be mindkét hörmsékletet 0,2°C-onkénti lépésekben!
4. A HÖMÉRSEKLET BEÁLLITÁSAGombbal mentse el beállitott értékeket!

Ha 10 masodpercig nem nyom meg egyetlen gombot sem, a beallitasi mod automatikusan vget er.

Az elore beallitott komforthomerseklet 21^ a futsi rendszer szamara es 23^ a legkondacionalashoz, a gazdasagos homerseklet 18^ a futsi rendszerhez es 26^ a legkondacionalashoz. Az ertekeket szukseg szerint modosithatjuk.

PROGRAM BEALLITASA

Hét/nap vlasztása

1. Nyomja meg a „P“ gombot - a napelzo' a beprogramozott napot mutatja.
2. A vagy gombok ismetelt megnyomásával valassza ki a beprogramozni kivant napot! A programozáshoz valaszthato: egész hét (1, 2, 3, 4, 5, 6, 7), hétköznapok (1, 2, 3, 4, 5), hétvege (6, 7) vagy egyes napok.

Egy elore beallitott program valasztasa

1. Nyomja meg ismét a „P“ gombat a program beallitásához!

A program száma Program-profil
1-es program: Az egész napos komforthőmér séklet	00 06 12 18 24
2-es program: Az egész napos gazdaságos hórmérséklet	00 06 12 18 24
3-as program: Komfortos és gazdaságos hórmérséklet kombinácócja	00 06 12 18 24
4-es program: Komfortos és gazdaságos hórmérséklet kombinácócja	00 06 12 18 24
5-ös program: Komfortos és gazdaságos hórmérséklet kombinácócja	00 06 12 18 24
6-os program: Komfortos és gazdaságos hórmérséklet kombinácócja	00 06 12 18 24
7-es program: Felhasználezi	00 06 12 18 24
8-as program: Felhasználezi	00 06 12 18 24
9-es program: Felhasználezi	00 06 12 18 24

1. Nyomja meg a vagy gombot a P1-P6 programok valamelyikenek kivalaszta-sahoz! Ezek elore beallitottak (nem szerkeszthetok), profiljukat az abra mutatja.

2. Nyomja meg ismét a „P“ gombot a kivalasztott nap/hét programjának megerösítéséhz és a beallitásból való kilépeshez.

Felhasznalói program beallitasa

1. Ha a program kivalasztása során egy felhasznalok által beallithato programot (P7-P9) valasztott, nyomja meg a „P" gombat a hómer sékleti mod beallitásához a kivalasztott idopontra vonatkozoan!

2. A vagy gombbal valassza ki az orat, amelyet a villogo on jelez! A / gombbal valassza ki a komfort vagy a gazdasagos homersekleti modot az adott orara!

3. Az egész nap profiljának beallítása után nyomja meg a „P“ gombot a kivalasztott program megerősítéséhez és a beallításból való kilépéshez!

A beállitott program ideiglenes módosítása

A kivalasztott program normal homérséklet-szabályozásimodjában az aktuálisan be- allitott üzemmod a 0 / 0 gomb megnyomásaval komfort vagy takarékos üzemmodba valthato. Ha a kivalasztott programot ilyen módon megvaltoztatja, akkor a kivalasztott vezerlési mod szimbóluma mellett megjelenik a szimbólum is.

Ezt a beallitast automatikusan megszakitja egy beprogramozott homersekletvaltas.

A beallitott homerseklet ideiglenes modositasa

Normál, kivalasztott program szerinti hómér séklet-szabályozásí modban az aktuális hómér séklet-beallitás felülirhato aagy gumb megnyomásával. Ha megváltoztatjuk a hómér sékletet, megjelenik az ujjnan beallitott hómér séklet a szimbólummal, és a valamint szimbólumok eltünnek. A hómér séklet-beallitásí modból való kilépeshez nyomja meg barmelyik gombot (kivéve a vagy) gombot! Ha 10 másodpercig nem nyom meg egyetlen gombot sem, a beallitásí mod automatikusan vegétér. Ezt a beallitást automatikusan megszakítja egy beprogramozott hómér sékletvaltás. Megjegyzés:

Ha szeretné hosszabb idón át használni a manuális hómér séklet-módosítást, javasoljuk, hogy azt az 1. vagy 2. programban Hajtsa végre!

Szobahórmérséklet-kalibrálás

Nyomja meg hosszan a „P“ gombot, mig a kijelzón megjelenik a „CAL“ felirat, a be-allitott érték pedig villog!

Nyomja meg a ragy gumbot a módosításhoz (-3,0°C-tól 3,0°C-ig, 0,5°C-onként).

Nyomja le a „P“ gombat a beallitas megerositéséhez!

A szobahomerseklet kalibralasat peldaul oyan esetben alkalmazzuk, amikor a termosztat 21^ -ot mutat, de azt akarjuk, hogy 20^ -ot mutasson. Ebben az esetben a kalibralasi erteket -1^ -ra allitjuk.

Fagyvedelmi üzemmod

1. A▲és gombok egyidejü megnyomásával aktivalhatja a fagyvädelmi üzemmodot (csak fútesi üzemmodban). A kijelzón megjelennek a és szimbólumok, a és szimbólumok pedig eltünnek.
2. A fagyvedelmi modbol valo kilepeshez nyomja meg (a kivetevel) barmelyik gombot!
3. Ennek az uzemmodnak az elore beallitott homerseklete 7^

OpenTherm paramétrerek beállítása

Csak futesi uzemmodban ervényes.

1. Nyomja le hosszan a gombot az OpenTherm parameterbeallitásokba történő belépeshez! A kijelző bal sarkában a „01“ felirat láthato, és az OpenTherm rendszerő kazán vizhórmérséklete megjelenik kózepen (ha a termosztát nem fer hozzá ehez a hórmérséklethez, „---“ látható).
2. Nyomja meg a gombot, a kijelző bal sarkában a 02 felirat láthato, és a kazánba visszatatóviz hómér séklete jelenik meg közepén (ha a termosztát nem fer hozzáehhez a hómér sékletonez, --- " láthato).
3. Nyomja meg a gombot, a kijelzö bal sarkában a 03 felirat láthato, és a melegviz hómer séklete jelenik meg közepén (ha a termosztát nem fer hozza ehez a hómer sékletonez, --“ látható).
4. A gomb megnyomásával belép a kapcsolási határétek beallitasaiba. A kijelzó bal sarkában a „04“ felirat láthato, és kižepén „OFF“ (KI) felirat villog. Az ON/OFF (BE/KI) kapcsoláshoz nyomja meg a ágy gumbot!
5. Ha az elofo lepésben az ON (BE) beallitast valasztotta, akkor a gomb megnyomásaval jut el a maximális hatarétek-beallitásahoz. A kijelzo bal sarkában megjelenik a "05" felirat, a kozepén pedig a homérseklet lathato, amelyet a es gombokkal allithat be (30 °C és 80 °C kozott 1 °C-onként).
6. A melegviz-kapcsolasi beallitasok elereshez nyomja meg a gombot! A kijelzó bal sarkában a „06“ felirat lathato, és kiçepén „OFF“ (KI) felirat villog. Az ON/OFF (BE/KI) kapcsolashoz nyomja meg a vagy gombot!
7. Ha az elozo lepésben az,ON beallitast valasztotta, akkor a gomb megnyomá-saval jut el a melegviz-homerseklet beallitásaba. A kijelzbo bal sarkaban megjelenika 07felirat, a kozepen pedig a homerseklet lathato, amelyet a as gumbokkal allithat be (25 ^ C es 65^ kozott 1 ^ C -onkent).
8. A gezérles-kapcsolasi beallitások eleréséhz nyomja meg a gombot! A kijelző bal sarkában a „08“ felirat láthato, és kižepen „ON“ (bekapcsolva) felirat villog. Az ON/OFF (BE/KI) kapcsoláshoz nyomja meg a ▲aqy gumbot!
9. Nyomja le a „P“ gombat a beallítás megerósítéséhez!

OpenTherm hibajelzés

Ha az OpenTherm kazán meghibásodik, „Exxx" hibajelzés jelenik meg, amelyben az „xxx“ 0 és 255 kozotti értékő szám lesz.

Elemcsere

Ha megjelenik a kijelzón az akkumulátor szimbóolum, cserélje ki az elementeket:

1. Kapcsolja ki a vevoegység aramellatasat!

2. Távolítsa el cezarléogység hatlapját!

3. Cserelje ki az eredeti elementekutj 1,5 V-os AA tartos (alkali) elementkre!

4. Helyezze vissza a hatlapot!

5. Nyomja meg egyszer a „RESET“ gombot, majd állitsa vissza a vevoegység áramellátásat!

A terméket úgy tervezték, hogy rendeltetésszerú használat esétén évekig megbizhatoan muködjön. Nehány tipp a megfelelo kezeléshez:

• Mielótt elkezdi a terméket használni, alaposan olvassa el a használati utmutató!
• Ne tegye ki a terméket kozvetlen napfénynek, széló séges hidegnek vagy páratartalomnak, vagy hirtelen homér sékleti valtozásoknak! EzáltalCsökkentene az érzekelés pontosságát.
• Ne tegye a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják!
• Ne tegye ki a terméket tulzott nyomásnak, utésnek, pornak, magas hómérskletnek vagy páratartalomnak, mert az a termék hibás muködésehz vezethet, csökkenhet az üzemidôt, megrongálhatja az elemekét és deformálhatja a muányag alkatrészeket!
• Ne tegye ki a terméket esonek, nedvességnek, csöpögő vagy fröccsenő viznek!
• Ne helyezzen a termékre nyilt tuzforrást, pl. égo gyertyát stb!
• Ne helyezze a terméket olyan helyre, ahol nem biztosított az elég séges légáramláss!
• Ne dugjon semmilyen tárgyat a termék szellózonyílasaba!
• Ne módosítsa a termék belső áramköreit - megsértheti azokat, és a garancia automatikusan érvényét veszít!
• A terméket kizárólag szakképzett szerelő javithatja.
• Tisztitásához használjon enyhén benedesvitet finom törlőruhát! Ne használjon oldószerekket, sem tisztitószerekket - megkarcolhatják a muányag részeket és megsérthetik az elektromos áramköröket!
• A terméket ne merítse vizbe, se más folyadékba!
• A termek sérulése vagy meghibásodása esétén ne的概率a saját maga megjavítani! Adja át szervizelésre abban az üzletben, ahol vette!
• A keszüléket nem hasznalhatják felügyelet vagy aBiztonságukérf felelos személyektól kapott megfelelo tajékoztatas nélkül korlátozott fizikai, érzékszervi vagy értelmi képességő vagy tapasztalatlan személyek (beleertve a gyerekeket), akik nem képesek a keszülék biztonságos hasznalatára! Gondoskodjon a gyerekek felügyeleteről, hogy ne játsszanak a keszülékker!

Az elektramos keszülékeket ne dobja a vegyes háztartási hulladék böze, használja a szelektív hulladékgyüjtó helyeket. A gyüjtöhelyekre vonatkozó aktuális informaciókert forduljon a helyi hivatalokhoz. Ha az elektramos keszülékek a

hulladéktárolókba kerülnek, veszélyes anyagok szivaroghatnak a talajvizbe, melyek igy bejuthatnak a pátláleklancba és veszélyeztethetik az On egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hovy a P56110T típusú rádióberendezs megfelel a 2014/53/EU irányelvnek. Az EU-megfeleló ségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
