P5611OT - Termostat Emos - Bezplatný návod k obsluze

Technické vlastnosti	Programovatelný termostat, kompatibilní s elektrickými a teplovodními topnými systémy.
Teplotní rozsah	5°C až 30°C.
Typ displeje	Digitální LCD displej.
Napájení	Napájení 230V AC.
Použití	Ideální pro regulaci teploty v domech, kancelářích a dalších prostorách.
Instalace	Nástěnná instalace, vyžaduje vhodné elektrické zapojení.
Údržba	Pravidelně kontrolujte funkčnost a čistěte displej.
Bezpečnost	Ochrana proti elektrickému přetížení.
Záruka	Záruka 2 roky.
Obecné informace	Produkt splňuje normy CE.

Často kladené otázky - P5611OT Emos

Jak resetovat termostat Emos P5611OT?

Pro resetování termostatu stiskněte a podržte tlačítko reset umístěné na zadní straně zařízení přibližně 5 sekund, dokud displej nezačne blikat.

Proč se můj termostat Emos P5611OT nezapíná?

Zkontrolujte, zda je termostat správně připojen do funkční zásuvky a zda jistič není vypnutý. Pokud problém přetrvává, vyzkoušejte jinou zásuvku.

Jak nastavit teplotu na termostatu Emos P5611OT?

Pro nastavení teploty použijte tlačítka + a - na ovládacím panelu k úpravě požadované teploty.

Dělá termostat Emos P5611OT nějaký hluk?

Lehký hluk může být normální při aktivaci vnitřních relé. Pokud je hluk hlasitý nebo znepokojující, kontaktujte zákaznický servis.

Jak vyměnit baterii v termostatu Emos P5611OT?

Pro výměnu baterie otevřete přihrádku na baterii na zadní straně termostatu a nahraďte starou baterii novou stejného typu.

Lze termostat Emos P5611OT použít s podlahovým vytápěním?

Ano, termostat je kompatibilní s podlahovým vytápěním, ale ujistěte se, že dodržujete specifické instalační pokyny pro tento typ vytápění.

Jak ověřit, zda termostat Emos P5611OT funguje správně?

Pro ověření správné funkce nastavte cílovou teplotu, počkejte několik minut a zkontrolujte, zda se topení nebo klimatizace aktivují podle toho.

Co dělat, když termostat Emos P5611OT zobrazuje chybu?

Pokud se zobrazí chybový kód, nahlédněte do uživatelské příručky, abyste identifikovali problém, a postupujte podle pokynů pro řešení problémů.

Má termostat Emos P5611OT režim eco?

Ano, termostat Emos P5611OT má eco režim, který umožňuje úsporu energie tím, že udržuje sníženou teplotu, když není nikdo doma.

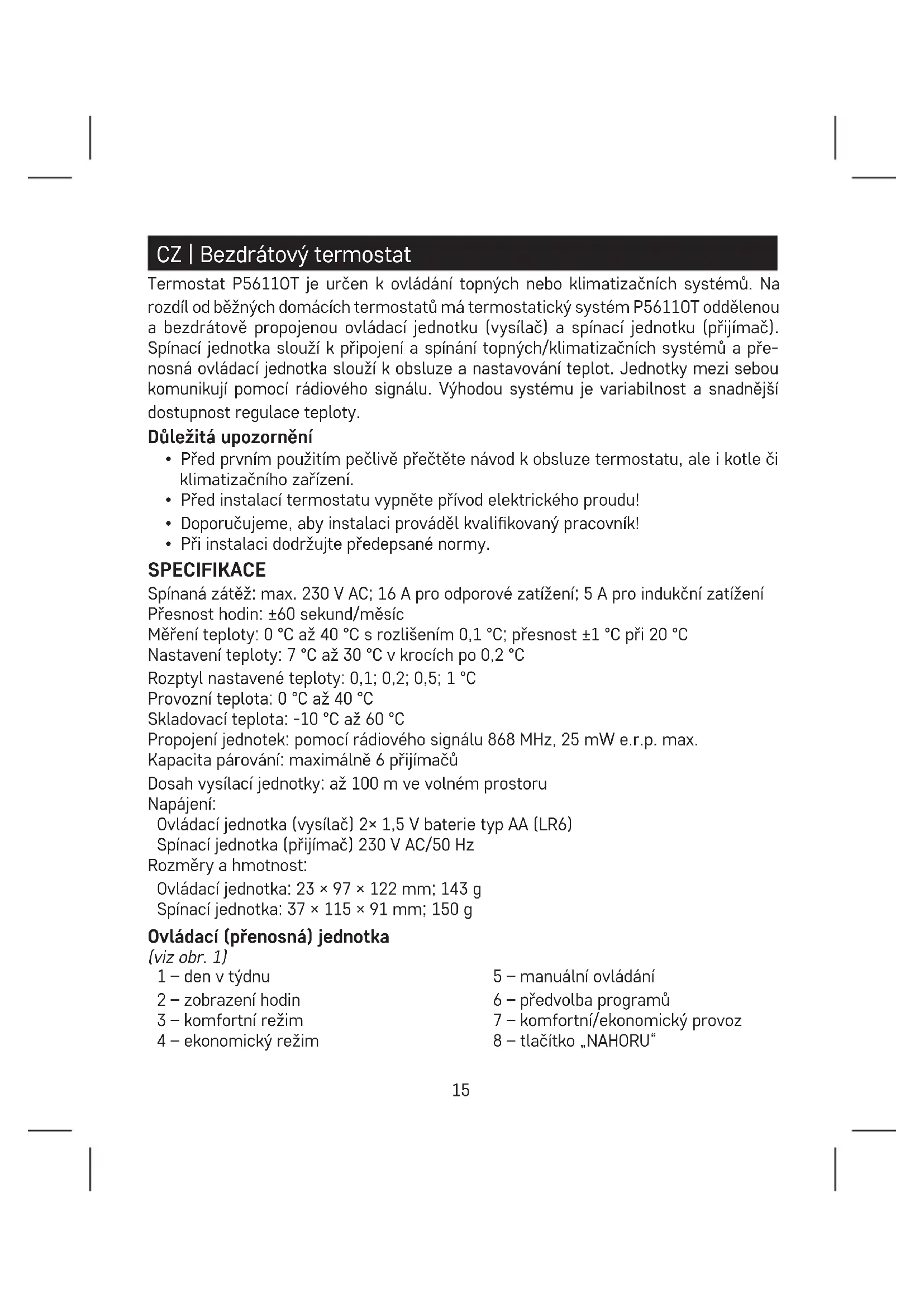

NÁVOD K OBSLUZE P5611OT Emos

Termostat P56110T je urcen k ovladani topnych nebo klimatizačnich systému. Na rozdil od bežnych domácích termostatù ma termostický systém P56110T oddělenou a bezdrátově propojenou ovladaci Jednotku (vysilac) a spinác Jednotku (prijímač). Spinác Jednotka slouží k pripojení a spinání topnych/klimatizačnich systému a prenosná ovladaci Jednotka slouží k obsluze a nastavovány teplot. Jednotky mezi sebou komunikují pomoci rádioveho signálu. Vyhodou systému je variabilnost a snadnéjsí dostupnost regulace teploty.

Duležita upozornění

• Před prvním použitím pečílive prečěte námod k obšlůze termostatu, ale i kotle Či klimatizačného zařízení.
• Préd instalaci termostatu vypněte prívod elektrického proudly!
• Doporučujeme, aby instalaci provaděl kvalifikovaný pracovník!
• Pri instalaci dodržujte predepsané normy.

SPECIFIKACE

Spínaná zátež: max. 230 V AC; 16 A pro odporové zatízení; 5 A pro indukčné zatízení
Přesnost hodin: ±60 sekund/měsíc

Měrění teploty: 0 °C až 40 °C s Rozlišením 0,1 °C; prěsnost ±1 °C prí 20 °C

Nastavení teploty: 7 °C až 30 °C v krocích po 0,2 °C

Rozptyl nastavené teploty: 0,1; 0,2; 0,5; 1^

Provozní teplota: 0^ až 40 °C

Skladovaci teplota: -10°C až 60°C

Propojeni Jednotek: pomoci radového signalu 868 MHz, 25 mW e.r.p. max.

Dosah vysilacj Jednotky: až 100 m ve volné prostoru

Napajeni:

Ovladaci Jednotka (vysilač) 2 × 1,5 V baterie typ AA (LR6)

Spinací Jednotka (prijimač) 230 V AC/50 Hz

Rozměry a hmotnost:

Ovladaci jednotka: 23× 97× 122mm .143 g

Spinací Jednotka: 37 × 115 × 91 ~mm ; 150 g

Ovladaci (prenosna) Jednotka

(viz obr.1)

1-denvtydnu

5-manuálí ovládání

2-zobrazení hodin

7 - komfortni/ekonomický provoz

4 - ekonomický režim

8-tlačitko „NAHORU“

9-nastaveničasu
10-nastaveni programu
11 - ikona bezdrátové komunikace
12 - nastavená teplota
13 - indikace námrazy
14 - ikona provozu
15 - indikace stavu baterij

16 - zobrazení aktuálné pokojové teploty
17-zobrazeni profiludne
18-tlačítko „DOLÜ“
19-nastaveni teploty
20 - podsvicenidispleje
21- RESET prístroje

Sejmutí zadniho krytu ovladaci jegnotky

{viz obr.2}

1. Sroubovákem zatlăte a držte vnitrní zámek.
2. Odstraţe preşni kryt.

Spínací Jednotka

(viz obr.3)

1 - hlavní spínač
2 - párovaci tlačitko
3-LED indicatory

• Modra LED signalizuje napajeni spinaci jegnotky z napajeci site 230 V AC. Neni-li jegnotka pripojena k napajeni nebo je-li hlavní spinač v pozici vypnuto (OFF), modrý LED indikátor nesvití.
• Červěna LED svítí po dobu sepnutí topného/klimatizačního zařízení.

Hlavni spinač

Pokud není vytápeci/klimatizačné systém delsí dobu používán, doporučujeme spinací jednotku vypnout (hlavní spinač prepnout do polohy OFF).

INSTALLACE

Spárování ovladaci jegnotky se spinaci jegnotkou

Spárováni umožnjupe prenos informaci mezi ovladaci a spinaci Jednotkou.

K nastavení se používa automaticke spárování „self-learning“) pomoci tlacítka „ID“.

Upozorneni: Pri párování dvou a vice prijimačú je nutné aktivovat párovaci režim u vsech prijimačú zároven!

1. Vložte baterie 2 × 1,5 V AA do ovladaci Jednotky (pri vkladani deje pozor na správnou polaritu baterii). Používejte pouze alkalické baterie, ne nabíjeci.
2. Připojité správně spinaci Jednotku ke zdroji napěti a stisknéte dlouze tlacitko „ID“, začne blikat horní Červéná dioda.

Do 10 sekund stisknéte dlouze tlacítko podsviceni displeje ( ) na ovladaci jeg- notice.

Dojde k automatickému spárování obou Jednotek, bude zobrazena ikona
LED dioda na spinaci Jednotce prestrepane blikat a zhasne.
Pokud nedojde ke spárování obou Jednotek, bude ikona
blikat.

Testování bezdrátové komunikace mezi Jednotkami

1. Tlacitkem ▲ zvolte hodnotu teploty o několik stipnú vyší, než je současná pokojová teplota.
2. Vyčkejte cca 10 sekund nebo potvrd'te stiskem tlačitka
3. Rozsvítí se Červéna LED dioda na spinácí Jednotce.
4. Pokud se LED dioda nerozsviti, premistete ovladaci Jednotku blize ke spinacji jednotice. Stiskněte tlacítko pro nastavení hodnoty tak, aby byla nižsí, než je teplota pokojová - musi dojit k vypnutí prijímače.
5. Zopakujte kroky 1 až 4.

Dosah mezi ovladaci a spinaci Jednotkou je max. 100 m v otevreném prostoru. Ve vnitrnich prostorach se muze dosah zmensit z duvodu blokovani signalu stenami a jinymi prekazkami.

1. Po provedení testování stisknéte tlacítko „RESET".

Vymazání paměti (kódu) spárovanych jegnotek

Pokud potrebujete vymazat párovaci kód mezi ovladaci a spinaci Jednotkou, postupujte podle následujících toknú. Stisknéte dlouze tlacítko „ID“ na spinaci Jednotice, rozbíká se Červéλ LED dioda. Do 10 sekund stisknéte znovu krátce tlacítko „ID“. Červéλ LED dioda přestane blikat a zhasne. párovaci kód je vymazán.

Vymena puvodniho termostatu

UPOZORNENI: Pred vymenou termostatu odpojte topny / klimatizačni systém od hlavniho zdroje el. napétí ve vašem bytě. Zabrânite moznému urazu elektrický proudem. Pred odpojením privodú si pozornoě prečtěte následujíci instrukce.

1. Vypněte původní termostat a odstránty kryt termostatu.
2. Odśroubujte termostat z nástěnné desky.
3. Odsroubujte spoujici zadni desku termostatu od zdi. Odtahnete zadni desku na malou vzdalenost od zdi, ale neodpojuge zatim zdne draty.

Značeni drátů

1. Kaźdý drát identifikujte a odpojte.
2. Zabezpečte dráty proti vytrženi.
3. Zamezte prùniku vzduchu izolačné pěnou,Pokud je prostor za termostatem príliš velký.Zabrànité tak nesprávnému měrení teploty.

Umistěné termostatu

Umisteni termostatu (ovladacij Jednotky) vyrazne ovlivnuje jeho funkci. Dejte jej domistnosti, kde se nejcasteji zdrzuji chenové rudiny. Zvolte misto, nejlépe na vnitrní

zdi, kde vzduch volne cirkuluje a kam nedopadá príme slunečni zárení. Termostat neumist'ujte ani do blízkosti tepelnych zdrojú (televizorú, radiatorú, chladnicek) nebo do blízkosti dveři (z duvodu Častych otrésú). Nedodržite-li tato doporučeni, nebude teplota v mistrosti udržována správně.

Montáž spinaci Jednotky na zed'

1. Sejměte zadní Část krytu spinácí Jednotky.
2. Oznache si pozice dér.
3. Vyvrtejte dve diry, opatne do nich vlozte plastové hmozdinky a dvema srouby prichytnete zadni ccast krytu spinaci jegnotky.
4. Pripojte draty do označenych svorek dle schéma zapojeni.
5. Instalaci dokoncête nasazením spinací Jednotky na prichycenou zadné Čast krytu.

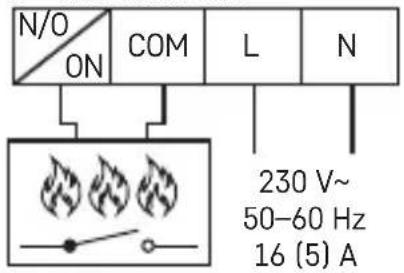

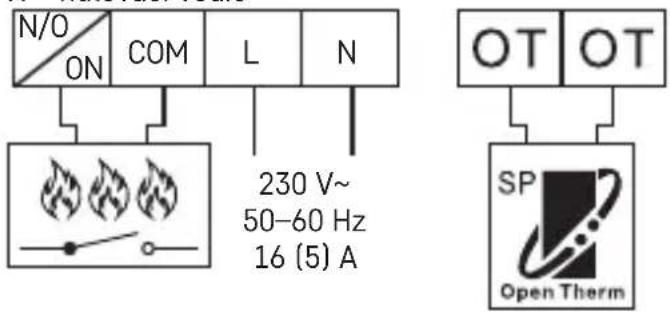

Scheme zapojeni

Termostat P56110T lze používat s jakýmkoliv Jednostupnovým topným Či klimatizačním systemdem.

NO - spinany kontakt

COM -kontakt spinače

L-pripojennapajeni 230VAC

N-nulovacvodic

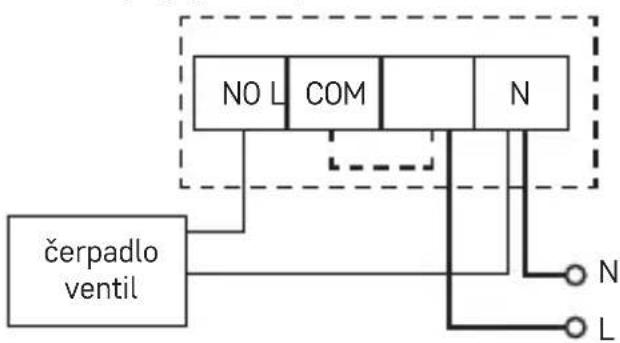

Scheme pripojeni cerpadla/motorizovaneho ventilu

Scheme pripojen podlahoveho vytapeni

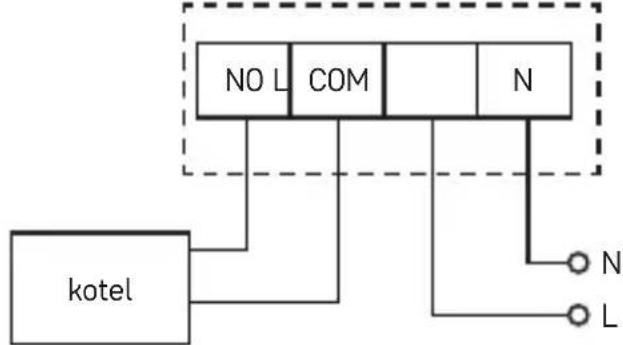

Scheme pripojeni kotle (beznapet'ové spinani)

• Predinstalovaná drátová spojka mezi COM a L nebude zapojena.

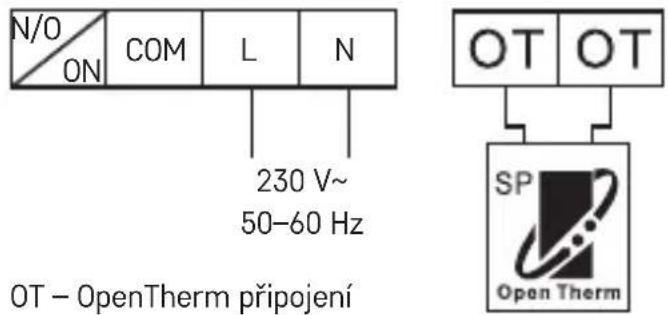

Scheme OpenTherm pripojeni

Montáž ovladaci Jednotky (nechcete-li vyuzit mobility Jednotky)

1. Sejměte zadní kryt ovláDACÍ jejnotky.
2. Označte pozice der pro zadni kryt.
3. Vyvrtejte dve diry a opatrne do nich vlozte plastové hmozdinky a zarovnejte je se zdí.
4. Zadni kryt ovladaci jednotky bezpečné upevněte dvěma šrouby.
5. Instalaci dokoncête nasazenim spinací Jednotky na prichycenou zadnićast krytu.

Volba vytapéciho/klimatizačniho systému

1. Sejměte zadní kryt ovládaci Jednotky – na desce plošněch spoů se nachází 3 DIP prépínace. Tyto 3 prépínace se používaji k nastavení rozptylu teploty a prépínáti topného / klimatizačného systému.
2. Nastavte DIP prepinač (pozice 3) v závislosti na vaši volbě topného Čí klimatizačního systému, jak je znázorněno na následujícím obrázku.

ON-vytapeni OFF-klimatizace

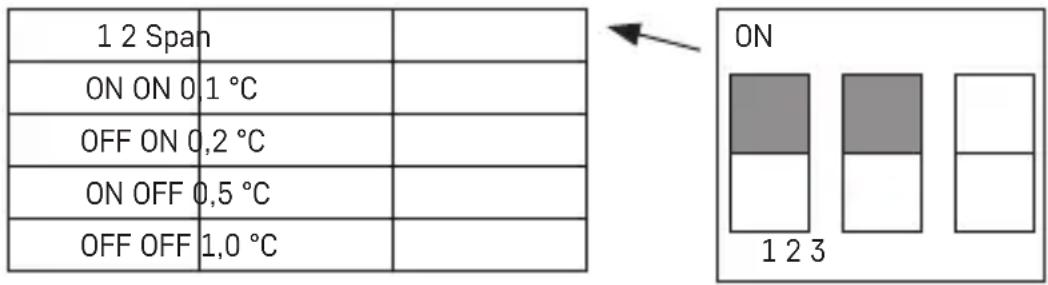

Volba Rozptylu teploty

Rozptyl (hystereze) je teplotni rozdil mezi teplotou pri zapnuti a vypnuti. Pokud napriklad nastavite teplotu ve vytapecim systemu na 20^ a Rozptyl na 0,2^ , termostat zachne pracovat,Pokud pokojova teplota klesne na 19,8 °C a vypne se,Pokud teplota dosahne 20,2^ .Nastavte DIP prepinace (pozice 1 a 2) dle své volby Rozptylu teploty, jak je znázorněno na následujícím obrázku.

Instalace bateri

Pro napájení termostatu P56110T jsou určeny dve baterie 1,5 V, typ AA.

1. Vložte dve AA baterie do prostoru pro baterie umistěného uvnitř ovladaci Jednotky dre vyznacné polarity. Používejte pouze 1,5V alkalické baterie, nepoužívejte 1,2V nabíjecí baterie (z důvodu nižsího napěti). Pri prvním spustěné musí displeje ukazovat Čas a pokojavou teplotu.
2. Objeví-li se na displeji jiné udaje, stiskněte jemné tlacítko „RESET". K tomuto učelu použijte tenký rovný prédmet, napr. narovnaná kancelárská svorka na papír.

3. Po vloženi baterij vratte zpět zadní kryt.

4. Před zapnutím hlavního spínače spinácí Jednotky stisknéte{jednou tlacítko „RESET". Termostat je pripraven k použiti.

Upozorneni: Vysilac po vlozeni baterii potrebuje až cca 30 minut pro ustálení paramétr!

Nastavení hodin/dne

1. Stisknéte tlacítko pro nastavení dne a Času. Indikátor dne (císl 1 - pondelí až 7 - neděle) bliká.
2. Tlačitkem Šnebo nastavte správné pořadi aktuálniho dne.
3. Stiskněte tlacitko a tlacitkem nebo nastavte hodiny. Pridržením tlacitek nebo vrychlité serizováni.
4. Stiskněte tlacítko a tlacítkem nebo nastavte minuty. Pridržením tlacítek nebo vrychlite serizováni.
5. Tlacitkem potvrdte nastaveni.

Neni-li stisknuto Žádné tlacítko po dobu 10 sekund, režim nastavování se automaticky ukončí.

Podsvicení displeje

Stiskem tlacitka Capnete podsvicen i displeje. Pokud nebude do 10 sekund stisknuto zadné tlacitko, podsvicen i zhasne.

Nastavení požadované teploty

1. Stiskněte tlacítko NASTAVENÍ TEPLOTY pro prepnutí do režimu nastavení teploty.
2. Stiskněte opakovaně tlacítko /pro prépínámmezi nastavením uspornoťe teploty (ikona) a komfortné teploty (ikona)
3. Tlačitkem Žnebo nastavte obě teploty v krocích po 0,2 °C.
4. Tlačitkem NASTAVENI TEPLOTY, nastavení uložte.

Neni-li stisknuto Žádné tlacítko po dobu 10 sekund, režim nastavování se automaticky ukončí.

Přednastavení komfortné teploty je 21^ pro vyтapestéci systém a 23^ pro klimatizaci, prědnostavení usporny teploty je 18^ pro vyтapestéci systém a 26^ pro klimatizaci. Hodnoty lze nastavit podle potřeby.

NASTAVENI PROGRAMU

Vyber tydne/dne

1. Stiskněte tlacítko „P“, indicator dne znázornůje programovaný den.
2. Opakoványm stiskem tlacitek nebo vberte den, ktery chcete programovat. K naprogramovani lze zvolit: celty tyden (1, 2, 3, 4, 5, 6, 7), pracovni tyden (1, 2, 3, 4, 5), vikend (6, 7) ci individuálni dny.

1. Stisknéte znovu tlacítko „P“ pro nastavení programu.

Čísló programu Programový profil
Program 1: Celodenní komfortné teplota	00 06 12 18 24
Program 2: Celodenní ekonomická teplota	00 05 12 18 24
Program 3: Kombinace komfortné a ekonomické teploty	00 06 12 18 24
Program 4: Kombinace komfortné a ekonomické teploty	00 06 12 18 24
Program 5: Kombinace komfortné a ekonomické teploty	00 06 12 18 24
Program 6: Kombinace komfortné a ekonomické teploty	00 06 12 18 24
Program 7: Uživotelský	00 06 12 18 24
Program 8: Uživotelský	00 06 12 18 24
Program 9: Uživotelský	00 06 12 18 24

Tmavá policka 00 06
zobrazuju nastaveni
komfortního režimu,
vostatních pri pádech je
nastaven režim USporny
00 06.

1. Tlacitkem nebo wybere jeder z programu P1-P6. Tyto jsou prprednastavené (nelze upravit) a jejich profily jsou znázorněny na obrázku.

2. Opětovnám stiskem tlacitka „P“ potvrdǐte zvolený program pro daný den/týden a opusté nastavení.

Uživotelské nastavení programu

1. Je-li pri volbě programu zvolen uživatelsky nastavitelný program (P7-P9), stiskné tlacítko „P“ pro prechod k nastavení teplotniho režimu ve zvolenou dobu.

2. Stiskněte tlacítko nebo pro volbu hodiny, ktera je indikována blikáním ikony Tlacitkem zvole pro danou hodinu komfortné nebo USporny režim.

3. Po nastavení profilu celého dne stiskem tlacítka „P“ potvrdǐte zvolený program a opustǐte nastavení.

V bezném režimu rizení teploty zvoleným programem lze stisknutím tlacitka /C prepnout soucasné nastavení režimu do komfortního Č úspornyeho režimu. Pri takovéto zmeě zvoleného programu je zobrazena společné s ikonou zvoleného ovladaciho režimu také ikona

Toto nastavení bude automaticky prerušeno daláte pełotné změnou v programu.

Dočasná změna nastavení teploty

V bezném rezimu rízení teploty zvoleným programem lze stisknutím tlacítka nebo prepsat aktuálné nastavení teploty. Pri zmené teploty je zobrazena nové nastavená teplota sikonou a s vypnutými ikonami . stisknutím jakéhokoli tlacítka (kromě tlacítka nebo) se ukončí režim nastavovány teploty. Neni-li stisknuto zhadné tlacítko po dobu 10 sekund, režim nastavovány se ukončí automaticicky. Toto nastavení bude automaticky preruseno dalí teplotnízměnou v programu.

Poznámka:

Pokud chcete dlouhodobé používat manuálni změnu teploty, doporučujeme provádet v programuČ. 1 nebo 2.

Kalibrace pokojové teploty

Stiskněte dlouze tlacítko „P“, na displeje se zobraź „CAL“, bude blikat nastavená hodnota.
Stiskněte opakované tlacítko „nebo“, pro upravu (-3,0 °C až 3,0 °C, po 0,5 °C).
Stiskněte tlacítko „P“ pro potvrzení nastavení.

Kalibrace pokojové teploty se používa například v prípadě, když termostat ukazuje 21^ , ale chceme, aby zobrazoval 20^ . V tomto prípadě je kalibracní hodnota nastavena na -1 °C.

Protizámrazový režim

1. Soucasným stiskem tlacítek a artivujete protizámrazový režim (pouze pro režim vyтapestné). Ikony a se zobrázá na displeji, ikony a netudou zobrazeny.
2. Stisknutím jakéhokoliv tlacítka (kromě) protizámrazový režim ukončîte.
3. Přednastavená teplota pro tento režim je 7^ .

Nastaveni parametrù OpenTherm

Platí pouze v režimu topení.

1. Stisknéte dlouze tlacitko, prejdete do nastavení parametrů OpenTherm. V levém rohu displeje se zobraź „01“ a uprostřed je zobrażena teplota vody v kotli OpenTherm (pokud termostat beziská tutelo teplotu, zobraź se „---”).

2. Stiskněte tlacitko, v levém rohu displeje se zobráží,02" a uprostřed je zobrazena teplota vody, která se vraci zpět do kotide (pokud termostat nezisky tuto teplotu, zobráží se,---").

3. Stiskněte tlacítko, v levém rohu displeje se zobraź „03“ a uprostřed je zobrażena teplota teplé vody (pokud termostat neźiská tuto teplotu, zobraź se „---”).

4. Stisknutim tlacitka se dostanete do nastaveni spinani pozadované hodnoty mezninho ovladani. V levem rohu displeje se zobrazi "04" a uprostred se Rozblika "OFF" (vypnuto). Pro nastaveni ON/OFF (zapnuto/vypnuto) použijte tlacitka

5. Pokud jste v prechodzim kroku nastavili ON (zapnuto), stisknutim tlacitka se dostanete do nastaveni maximálni hodnoty mezniho ovladání. V levém rohud displeje se zobrázi „05“ a uprostřed je zobrazena teplota, kterou nastavte pomocí a 30 až 80 °C po 1 °C).

6. Stisknutim tlacitka se dostanete do nastaveni spinani horké vody. V levem rohu displeje se zobrazi „06“ a uprostřed se Rozbliká „OFF“ (vypnuto). Pro nastaveni ON/ OFF (zapnuto/vypnuto) použijte tlacitka

7. Pokud jste v prechodozim kroku nastavili ON (zapnuto), stisknutim tlacitka se dostanete do nastaveni teploty horké vody. V levém rohu displeje se Rozsviti „07“ a uprostřed je zobrażena teplota, kterou nastavte pomoci (26 až 65°C po 1°C).

8. Stisknutím tlacítka se dostanete do nastavení spinání ovládání. V levém rohudispleje se zobrázi „08“ a uprostřed se Rozbliká „ON“ (zapnuto). Pro nastavení ON/OFF (zapnuto/vypnuto) použijte tlacítka

9. Stiskněte tlacítko „P“ pro potvrženi nastavení.

Indikace chyby OpenTherm

Dojde-li k chybe kotle OpenTherm, zobrazi se poruchovy kód „Exxx“, kde „xxx“ bude cislo od 0 do 255.

Vymena baterii

Objevi-1i se na displeji ikona baterie, vymene baterie:

1. Vypněte prívod proudu prijímací Jednotky.
2. Sejměte zadní kryt ovláDACÍ Jednotky.
3. Nahrad'te puvodni baterie novymi 1,5V alkalickymi bateriemi typu AA.
4. Nasad'te zpět zadní kryt.
5. Stisknéte jegnou tlacitko „RESET" a poté obnovte privod proudu do prijímací jegnotky.

Péce a udžba

Vyrobek je navrzen tak, aby pri vchodné zacházení spolehlíve sloužil ŧadu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s vyrobkem pracovat, pozorně si pročtěte uživotelský manuál.
• Nevystavujte vyrobek prímému slunečním u světlu, extrémním u chladu a vlhku a náhlým zmenám teploty. Snížilo by to presnost smíráni.
• Neumist'ujte vyrobek do mistr nachylnych k vibracim a otrésüm - mohou zpúsobit jeho poškození.
• Nevystavujte vyrobek nadmernému tlaku, narazüm, prachu, vysoke teplotě nebo vlhkosti - mohou zpúsobit poruchu funkcnosti vyrobku, kratsí energetickou vydrž, poskození bateriá de deformaci plastovych chasti.
• Nevystavujte vyrobek deesti ani vlhku, kapajíca strikajíc vode.
• Neumist'ujte na vyrobek Žádné zdroje otevřeneho ohne, napr. zapalenou svicku apod.
• Neumist'ujte vyrobek na místa, kde není zajišťe no dostatečné prouděné vzduchu.
• Nevsunujte do větracích otvorů vyrobku zádné prědměty.
• Nezasahujte do vnitrnich elektrickych obvodu vyrobku - muzete jej poskodit a automaticky tim ukoncit platnost zarukey.
• Vyrobek by měl opravovat pouze kvalifikovany odborník.
  K Čišění používejte mírně navlhčený jemný hadřík. Nepoužívejte Rozpoustědla ani Čistící pripravky – mohly by poškrábat plastové Častí a narusit elektrické obvody.
• Vyrobek neponořujte do vody ani jin'ych kapalin.
• Pri poskozeni nebo vade vyrobku neprovádejte zádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.
• Tento prístroj neni určen pro používání osobami (včetné děti), jimž fyzická, smyslova nebo mentalníní neschopnost ānédostatek zkušeností a znalostí zabrañuje v bezpečném používání prístroje,Pokud na ně nebude dohlíženo neboPokud nebyly instruovány ohledné použiti tohoto prístroje osobou zodpovednou za jejich bezpečnost. Je nutné dohled nad detmi,aby se zajistilo,že si nebudou s prístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netrédéný komunálné oppad, použijte sberná mista triděného oppadu. Pro aktuálné informace o sbernych mistech kontaktujiTE mstni urdady. Pokud jsou elektrické spotřebiče uložené na sklákach

odpadkü, nebezpećné latky mohou prosakovat do podzemni vody a dostat se do po-travního štežce a poskozovat vase zdravi.

Tímto EMOS spel. s r. o. prohlášuje, ze typ rádioveho zařizení P56110T je v souladuse směrnici 2014/53/EU. Üplné zněni EU prohlášeni o shodě je k dispozici na těchto internetovych stránkach http://www.emos.eu/download.

Zařazení lze provozovat na záklabě všeobecného oprávnění c. V0-R/10/07.2021-8 v platném znéné.

Meranie teploty: 0^ až 40 °C s rozlíšením 0,1 °C; presnost' ±1 °C pri 20 °C

Nastavenie teploty: 7^ až 30 °C v krokoch po 0,2 °C

Rozptyl nastavenej teploty: 0,1; 0,2; 0,5; 1 °C

Prevadzková teplota: 0^ až 40 °C

Skladovacia teplota: -10 °C až 60 °C

Prepojenie Jednotiek: pomocou rádioveho signalu 868 MHz, 25 mW e.r.p. max.

4 - ekonomický režim

9-nastaveniecasu

5-manualne ovladanie

10-nastavenie programov

Spárovanie ovladacej Jednotky so spinacou Jednotkou

Spárovanie umožnuje prenos informácí medzi ovladacou a spinacou Jednotkou.
K nastaveniu sa používa automatické spárovanie „self-learning“) pomocou tlacidla „ID“.

Upozornenie: Pri párovani dvoch a viac prijímačov je nutné aktivovat' párováci režim u větkych prijímačov zároven.

1. Vložte batérié 2 × 1,5 V AA do ovladacej Jednotky (pri vkladani dajte pozor na správnu polaritu batérii). Používajte jegine alkalické batérié, nie nabíjacie.
2. Pripojte správné spinaciu jednotku ku zdroju napatia a stlacenim dlhsie podržte tlačidlo „ID“, začne blikat' horná Červéná dióda.

Do 10 sekund stlačením dlhsie podržte tlacidlo podsvietenie displeja ( ) na ovladacej Jednotke.

Dojde k automatickému spárovaniu oboch Jednotiek, bude zobrażna ikona Cervena LED dióda na spinacej Jednotke prestane blikat' a zhasne. Pokial' nedojde ku spárovaniu oboch Jednotiek, bude ikona blikat'.

Pokial potrebujete vymazat párovaci kód medzi ovládacou a spinacou Jednotkou, postupujte podla nasledujúcich Pokynov. Stlache dlhsie tlacidlo „ID“ na spinacej Jednotke, Rozblíka sa Červéná LED dióda. Do 10 sekünd stlache znovu krátko tlacidlo „ID“. Červéná LED dióda prestane blikat a zhasne. párovaci kód je vymazany.

Montáž spinacej jegnotky na stenu

1. Zlozte zadnu cast krytu spinacej Jednotky.
2. Označte si pozície dier.
3. Vyvrjate dve diery, opatne do nich vlozte plastové hmozdinky a dvomi skrutkami prichytte zadnú cast' krytu spinacej jegnotky.
4. Pripojtde dróty do označenych svoriek podla schémy zapojenia.
5. Instaláciou dokončite nasadením spinacej Jednotky na prichytenou zadnou Čast'ou krytu.

Schemezapojenie

Termostat P56110T możete používat's akýmkol'vek jegnostupnovým vykurovacím Či klimatizačnám systémom.

NO - spinanykontakt

COM -kontakt spinača

L - priopjenie napojenia 230 V AC

N-nulovacycodic

Montáž ovladacej Jednotky (nechcete vyuzit' mobilitu Jednotky)

1. Zlożte zadny kryt ovladacej jegnotky.
2. Označte pozície dier pre zadné kryt.
3. Vyvrjate dve diery a opatrne do nich vlozte plastové hmozdinky a zarovnaje ich so stenou.
4. Zadni kryt ovladacei jegnotky bezpečne upevnite dyomi skrutkami.
5. Instaláciu dokončite nasadením spinacej jednotky na prichytenú zadné Čast' krytu.

Tmavé policka 00 06
zobrazuju nastavenie
komfortného režimu,
vostatnych pripadoch
je nastavený režim
usporný 00 06.

1. Tlačidlom Alebo výberte jeder z programov P1-P6. Tieto su prednastavené (nie je možné upravit) a ich profily su znázornene na obrázku.
2. Opátovnám stlacením tlacidla „P“ potvrdǐte zvoleny program pre daný den/týžden a opustě nestavenia.

Stlačte dlho tlacidlo „P“, na displeji sa zobraź „CAL“, bude blikat' nastavená hodnota.

1. Suciasnym stlaenim tlaicidiel a antivujete protimrazovy rezim (iba pre rezim kurenia). Ikony a sa zobrazia na displeji, ikony a nebudu zobrazené.
2. Stlačením akéhokolvek tlacidla (okrem protimrazový režim ukoncîte.
3. Prednastavená teplota pre tento režim je 7^

Nastavenie parametrov OpenTherm

Platj神经系统

Ak dojde ku chybe kotla OpenTherm, zobrazí sa poruchový kód „Exxx“, kde „xxx“ bude cislo od 0 do 255.

Vymena batérii

Ak sa objaví na displeji ikona batérié, vymene tbatérié:

1. Vypnite privod prudu prijimacej jegnotky.
2. Zlożte zadny kryt ovladacej jegnotky.
3. Nahrad'te povodne baterie novymi 1,5V alkalickymi batériami typu AA.
4. Nasad'te spat' zadny kryt.
5. Stlache jeder krát tlacidlo „RESET“ a potom obnovte privod prudu do prijímacej jestnotky.

Starostlivost' a udržba

Vyrobok je navrhnuty tak, aby pri vchodnom zachadzani spoalhivo sluzil niedkolko rokov. Tu je niedolko rad pre spravnu obsluhu:

Külmumisvastane režim
