Termék típusa	Akkumulátoros csavarozógép
Márka	Milwaukee
Modell	M18 FSG0X
Névleges feszültség	18 V (cserélhető akkumulátor)
Üresjárati fordulatszám	0 - 4500 min⁻¹
Maximális nyomaték	13 Nm
Rögzítési rendszer	1/4" HEX (6,35 mm)
Maximális csavarátmérő	6,0 mm
Csavar hossza	25 - 55 mm
Állítható mélységkülönbség	± 3,8 mm
Tömeg (Li-Ion 2,0 Ah akkumulátorral)	1,7 kg
Hangnyomásszint	71,9 dB(A) (bizonytalanság K=3 dB(A))
Hangerősségi szint	82,9 dB(A) (bizonytalanság K=3 dB(A))
Rezgéskibocsátási érték (csavarozás)	0,45 m/s² (bizonytalanság K=1,5 m/s²)
Tápellátás	M18 rendszerű 18 V-os lítium-ion akkumulátor
Rendeltetésszerű használat	Gipszkarton csavarozása fára vagy fémre
Karbantartás	Tisztítsa meg a szellőzőnyílásokat; használjon Milwaukee tartozékokat
Biztonság	Viseljen védőszemüveget; figyeljen a rejtett kábelekre
Pótalkatrészek	Lépjen kapcsolatba egy Milwaukee szervizközponttal (lásd a mellékelt listát)
Védelmi osztály	II (kettős szigetelés)
Szabványok	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017, stb.

Gyakran ismételt kérdések - M18 FSG0X MILWAUKEE

Milyen típusú akkumulátort használjak az M18 FSG0X csavarozógéphez?

Kizárólag Milwaukee M18 (lítium-ion 18 V) cserélhető akkumulátorokat használjon. Az akkumulátorokat csak a C18 rendszer töltőjével töltse.

Hogyan állítsam be a csavarozás mélységét?

A csavarozógép rendelkezik egy ± 3,8 mm állítható mélységkülönbséggel. Szükség szerint állítsa be az anyag vastagságának megfelelően a síkba csavarozáshoz.

Mi a szerszám maximális fordulatszáma?

Az üresjárati fordulatszám 0 - 4500 min⁻¹. A fordulatszám a ravasz nyomásától függően változik.

Melyek a legfontosabb biztonsági előírások?

Mindig viseljen védőszemüveget és hallásvédőt. Tartsa a szerszámot a szigetelt felületeinél, hogy elkerülje az áramütést rejtett kábelekkel való érintkezéskor.

Hogyan karbantartsam a csavarozógépet?

Tartsa tisztán a szellőzőnyílásokat, és csak Milwaukee tartozékokat használjon. Javítás esetén lépjen kapcsolatba egy hivatalos szervizközponttal.

Használhatom ezt a csavarozógépet fúráshoz?

Nem, ez a készülék kizárólag csavarozásra szolgál, különösen gipszkarton fa- vagy fémfelületre történő rögzítéséhez. Ne használjon fúrószárakat.

Hogyan szállítsam biztonságosan a lítium-ion akkumulátorokat?

Tartsa be a veszélyes áruk szállítására vonatkozó előírásokat. Védje és szigetelje az érintkezőket a rövidzárlat elkerülése érdekében. Ne szállítson sérült akkumulátorokat.

Mit tegyek, ha a szerszám túlmelegszik?

Ha a szerszám túlmelegszik, azonnal hagyja abba a használatát, és hagyja lehűlni. Ellenőrizze, hogy nincs-e túlterhelve. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a szervizzel.

Hogyan ártalmatlanítsam a készüléket élettartama végén?

Ne dobja a készüléket vagy az akkumulátorokat a háztartási hulladékba. Vigye el egy újrahasznosító központba vagy egy kijelölt gyűjtőhelyre a környezetbarát kezelés érdekében.

Mi a Milwaukee M18 FSG0X csavarozógép garanciája?

A garancia általában 2-3 év az országtól függően. Ellenőrizze a készülékkel kapott garanciajegyet, vagy lépjen kapcsolatba a Milwaukee viszonteladóval.

HASZNÁLATI ÚTMUTATÓ M18 FSG0X MILWAUKEE

Eredeti használati utasítás

Izvirna navodila

Originalne pogonske upute

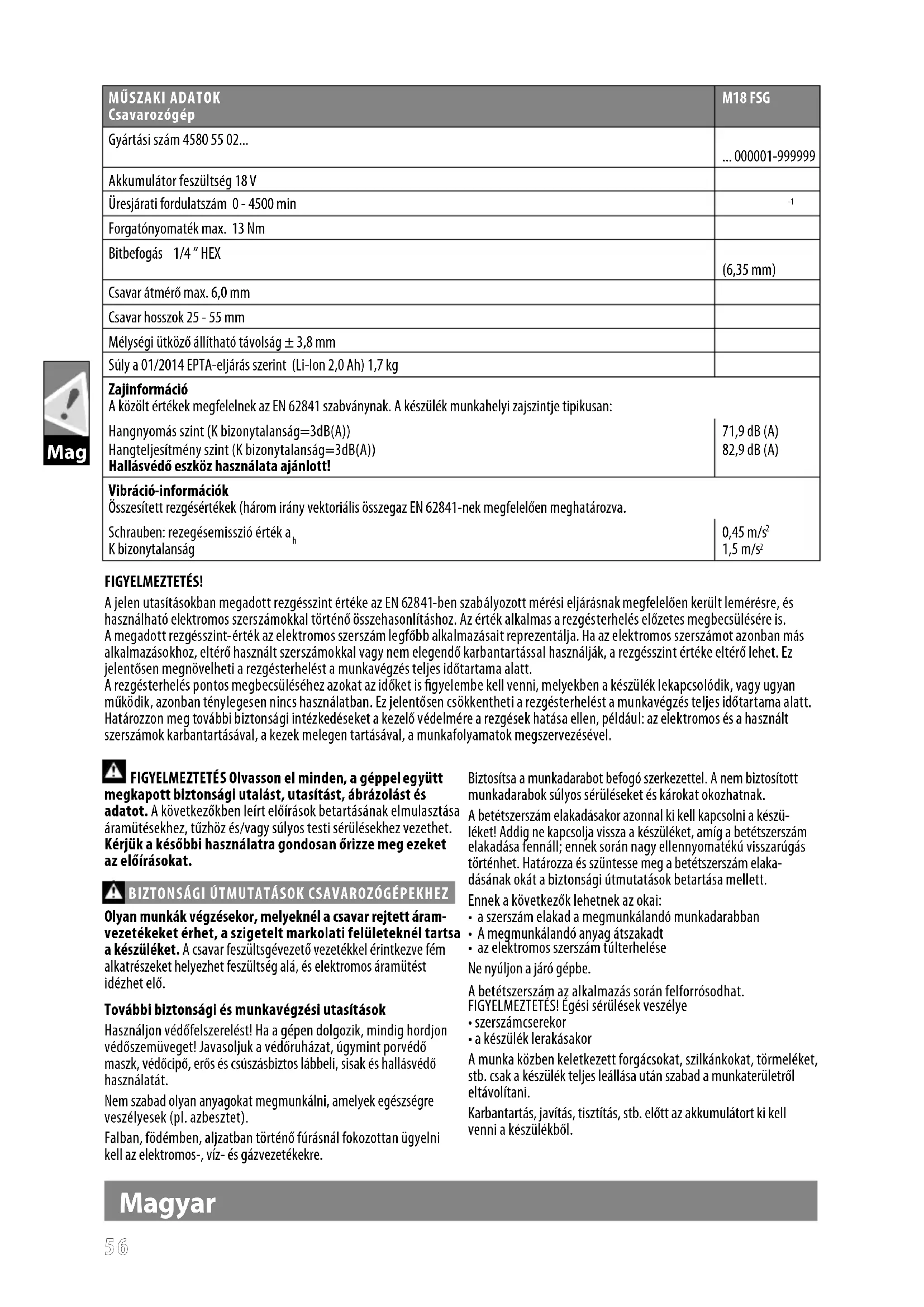

MÜSZAKI ADATOKCsavarozógép	M18 FSG
Gyártási szám 4580 55 02...	... 000001-999999
Akkumulátor feszültség 18 V
Üresjárati fordulatszám 0 - 4500 min	-1
Forgatónyomaték max. 13 Nm
Bitbefogás 1/4" HEX	(6,35 mm)
Csavar átmérő max. 6,0 mm
Csavar hosszok 25 - 55 mm
Mélységi ütköző állítható távolság ± 3,8 mm
Súly a 01/2014 EPTA-eljárás szerint (Li-Ion 2,0 Ah) 1,7 kg
ZajinformációA közölt értékek megfelelnek az EN 62841 szabványnak. A készülék munkahelyi zajszintje tipikusan:
Hangnyomás szint (K bizonytalanság=3dB(A))	71,9 dB (A)
Hangteljesítmény szint (K bizonytalanság=3dB(A))	82,9 dB (A)
Hallásvédő eszköz használata ajánlott!
Vibráció-információkÖsszesített rezgésértékek (három irány vektoriális összegaz EN 62841-nek megfelelően meghatározva.Schrauben: rezegésemisszió érték ahK bizonytalanság	0,45 m/s^2 1,5 m/s^2

FIGYELMEZTETÉS!

A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.

FIGYELMEZTETÉS Olvasson el minden, a géppel együtt kapott biztonsági utalást, utasítást, ábrázolást és

adatot. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

BIZTONSÁGI ÚTMUTATÁSOK CSAVAROZÓGÉPEKHEZ

Olyan munkák végzésekor, melyeknél a csavar rejtett áramvezetékeket érhet, a szigetelt markolati felületeknél tartsa a készüléket. A csavar feszültsgévezető vezetékkel érintkezve fém alkatrészeket helyezhet feszültség alá, és elektromos áramütést idézhet elő.

További biztonsági és munkavégzési utasítások

Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli, sisak és hallásvédő használatát.

Nem szabad olyan anyagokat megmunkálni, amelyek egészségre veszélyesek (pl. azbesztet).

Falban, födémben, aljzatban történő fúrásnál fokozottan ügyelni kell az elektromos-, víz- és gázvezetékekre.

Biztosítsa a munkadarabot befogó szerkezettel. A nem biztosított munkadarabok súlyos sérüléseket és károkat okozhatnak.

A betétszerszám elakadásakor azonnal ki kell kapcsolni a készüléket! Addig ne kapcsolja vissza a készüléket, amíg a betétszerszám elakadása fennáll; ennek során nagy ellennyomatékú visszarúgás történhet. Határozza és szüntesse meg a betétszerszám elakadásának okát a biztonsági útmutatások betartása mellett.

Ennek a következők lehetnek az okai:

• a szerszám elakad a megmunkálandó munkadarabban
  • A meqmunkálandó anyag átszakadt
• az elektromos szerszám túlterhelése

Ne nyúljon a járó gépbe.

A betétszerszám az alkalmazás során felforrósodhat.

FIGYELMEZTETES! Egési sérülések veszélye

- szerszámcserekor

- a készülék lerakásakor

A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani.

Karbantartás, javítás, tisztítás, stb. előtt az akkumulátort ki kell venni a készülékből.

Magyar

RENDELTETÉSSZERÜ HASZNÁLAT

A csavarozóval gipszkarton lap rögzítése lehetséges fa, illetve fém alapra, gipszkarton csavarok segítségével.

AKKUK

A hosszabb ideig üzemén kívül lévő akkumulátort használat előtt ismételten fel kell tölteni.

50°C feletti hőrmérsékletnél csökkenhet az akkumulátor teljesítménye. Kerülni kell a túlzottan meleg helyen vagy napon történő hosszabb idejű tárolást.

A töltő és az akkumulátor csatlakozóit mindig tisztán kell tartani.

Az optimális élettartam érdekében használat után az akkukat teljesen fel kell tölteni.

A lehetőleg hosszú élettartamhoz az akkukat feltöltés után ki kell venni a töltőkészülékből.

Az akku 30 napot meghaladó tárolása esetén: :

- Az akkut kb. 27 °C-on, száraz helyen kell tárolni.

- Az akkut kb. 30-50%-os töltöttségi állapotban kell tárolni.

- Az akkut 6 havonta újra fel kell tölteni.

A használt akkumulátort ne dobja tűzbe vagy a háztartási szemétbe. Tájékozódjon a szakszerű megsemmisítés helyi lehetőségeiről.

Az akkumulátort ne tárolja együtt fém tárgyakkal. (Rövidzárlat veszélye).

Az C18 elnevezésű rendszerhez tartozó akkumulátorokat kizárólag a rendszerhez tartozó töltővel töltse fel. Ne használjon más rendszerbe tartozó töltőt.

Ügyeljen arra, hogy a töltő aknájába ne kerüljön semmilyen fém tárgy, mert ez rövidzárlatot okozhat.

Az akkumulátort, töltőt nem szabad megbontani és kizárólag száraz helyen szabad tárolni. Nedvességtől óvni kell.

Akkumulátor sav folyhat a sérült akkumulátorból extrém terhelés alatt, vagy extrém hő miatt. Ha az akkumulátor sav a börére kerül azonnal mossa meg szappanos vízzel. Szembe kerülés esetén folyóvíz alatt tartsa a szemét minimum 10 percig és azonnal forduljon orvoshoz.

LÍTIUM-ION AKKUK SZÁLLÍTÁSA

A lítium-ion akkuk a veszélyes áruk szállítására vonatkozó törvényi rendelkezések hatálya alá tartoznak.

Az ilyen akkuk szállításának a helyi, országos és nemzetközi előírások és rendelkezések betartása mellett kell történnie.

A fogyasztók minden további nélkül szállíthatják az ilyen akkukat közúton.

A lítium-ion akkuk szállítmányozási vállalatok általi kereskedelmi célú szállítására a veszélyes áruk szállítására vontakozó rendelkezések érvényesek. A kiszállítás előkészítését és a szállítást kizárólag megfelelő képzettségű személyek végezhetik. A teljes folyamatnak szakmai felügyelet alatt kell történnie.

A következő pontokat kell figyelembe venni akkuk szállításakor:

Biztosítsa, hogy a rövidzálatok elkerülése érdekében az érintkezők védve és szigetelve legyenek. Ügyeljen arra, hogy az akkucsomag ne tudjon elcsúszni a csomagoláson belül. Tilos sérült vagy kifolyt akkukat szállítani. További útmutatásokért forduljon szállítmányozási vállalatához.

KARBANTARTÁS

A készülék szellőzőnyílásait mindig tisztán kell tartani.

Csak Milwaukee tartozékokat és Milwaukee pótalkatrészeket szabad használni. Az olyan elemeket, melyek cseréje nincs ismertetve, cseréltesse ki Milwaukee szervizzel (lásd Garancia/Ügyfélszolgálat címei kiadványt).

Szükség esetén a készülékek robbantott ábráját - a készülék típusa és azonosító száma alapján a területileg illetékes Milwaukee márkaszervíztől vagy közvetlenül a gyártótól (Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany) lehet kérni.

CE-AZONOSSÁGI NYILATKOZAT

Kizárólagos felelősségünk alapján kijelentjük, hogy a „Műszaki adatok” fejezetben leírt termék megfelel a irányelvek összes vonatkozó rendelkezésének:

2011/65/EU (RoHS)

2014/30/EU

2006/42/EK

harmonizált szabvány és a

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Műszaki dokumentáció összeállításra felhatalmazva

Techtronic Industries GmbH

Karbantartás, javítás, tisztítás, stb. előtt az akkumulátort ki kell venni a készülékből.

Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni.

Az elektromos eszközöket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Az elektromos és elektronikus eszközöket szelektíven kell gyűjteni, és azokat környezetbarát ártalmatlanítás céljából hulladékhasznosító üzemben kell leadni. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekról.

II. védelmi osztályú elektromos szerszám. Olyan elektromos szerszám, amelynél az elektromos áramütés elleni védelem nem csak az alapszigeteléstől függ, hanem amelyben kiegészítő védőintézkedéseket, mint pl. kettős szigetelés vagy megerősített szigetelés, alkalmaznak.

Európai megfelelőségi jelölés

Egyesült királyságbeli megfelelőségi jelölés

Ukrán megfelelőségi jelölés

Eurázsiai megfelelőségi jelölés
