GEBRUIKSAANWIJZING M18 FSG0X MILWAUKEE

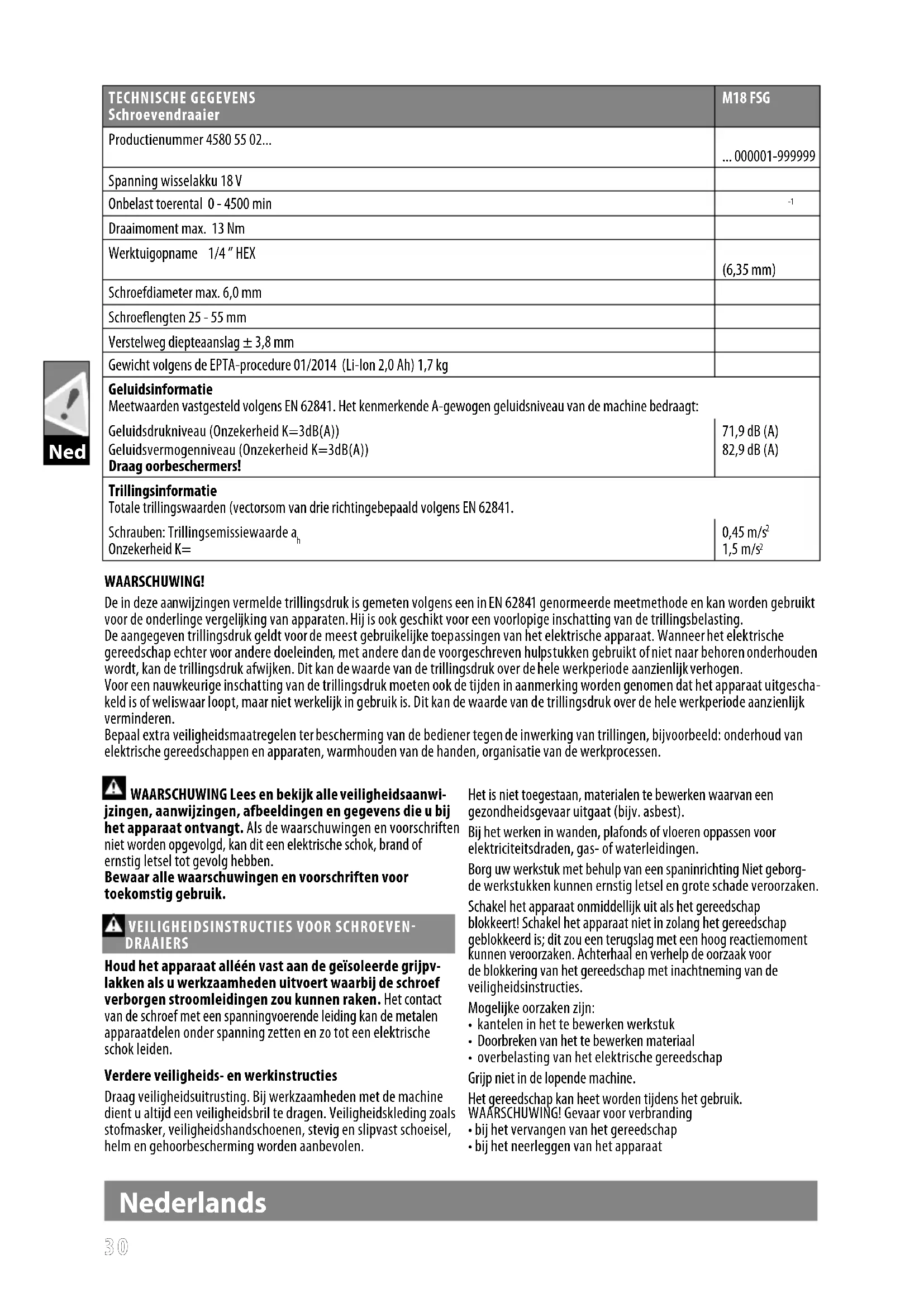

Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het systeem, EC-Konformiteitsverklaring, Akku, Onderhoud, Symbolen Lees en let goed op deze adviezen! Nederlands

Draaimoment max. 13 Nm Werktuigopname 1/4 ” HEX (6,35 mm) Schroefdiameter max. 6,0 mm Schroeengten 25 - 55 mm Verstelweg diepteaanslag ± 3,8 mm Gewicht volgens de EPTA-procedure 01/2014 (Li-Ion 2,0 Ah) 1,7 kg Geluidsinformatie Meetwaarden vastgesteld volgens EN 62841. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt: Geluidsdrukniveau (Onzekerheid K=3dB(A)) Geluidsvermogenniveau (Onzekerheid K=3dB(A)) Draag oorbeschermers! 71,9 dB (A) 82,9 dB (A) Trillingsinformatie Totale trillingswaarden (vectorsom van drie richtingebepaald volgens EN 62841. Schrauben: Trillingsemissiewaarde a

Onzekerheid K= 0,45 m/s

WAARSCHUWING! De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 62841 genormeerde meetmethode en kan worden gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen. Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat uitgescha- keld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verminderen. Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld: onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen. WAARSCHUWING Lees en bekijk alle veiligheidsaanwi- jzingen, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

VEILIGHEIDSINSTRUCTIES VOOR SCHROEVEN

DRAAIERS Houd het apparaat alléén vast aan de geïsoleerde grijpv- lakken als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen zou kunnen raken. Het contact van de schroef met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden. Verdere veiligheids- en werkinstructies Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veiligheidshandschoenen, stevig en slipvast schoeisel, helm en gehoorbescherming worden aanbevolen. Het is niet toegestaan, materialen te bewerken waarvan een gezondheidsgevaar uitgaat (bijv. asbest). Bij het werken in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen. Borg uw werkstuk met behulp van een spaninrichting Niet geborg- de werkstukken kunnen ernstig letsel en grote schade veroorzaken. Schakel het apparaat onmiddellijk uit als het gereedschap blokkeert! Schakel het apparaat niet in zolang het gereedschap geblokkeerd is; dit zou een terugslag met een hoog reactiemoment kunnen veroorzaken. Achterhaal en verhelp de oorzaak voor de blokkering van het gereedschap met inachtneming van de veiligheidsinstructies. Mogelijke oorzaken zijn:

• kantelen in het te bewerken werkstuk

• Doorbreken van het te bewerken materiaal

• overbelasting van het elektrische gereedschap Grijp niet in de lopende machine. Het gereedschap kan heet worden tijdens het gebruik. WAARSCHUWING! Gevaar voor verbranding

• bij het vervangen van het gereedschap

• bij het neerleggen van het apparaat Nederlands3131 Ned Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Voor alle werkzaamheden aan de apparat de akku verwijderen.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De bouwschroevendraaier is gescikt voor het zetten van snelbouw- schroeven ter bevestiging van gipskartonplaten op houten- of metalen ondergronden. AKKU Langere tijd niet toegepaste wisselakku’s vóór gebruik altijd naladen. Een temperatuur boven de 50°C vermindert de capaciteit van de accu. Langdurige verwarming door zon of hitte vermijden. De aansluitkontakten aan het laadapparaat en de akku schoon- houden. Voor een optimale levensduur moeten de accu‘s na het gebruik volledig opgeladen worden. Voor een zo lang mogelijke levensduur van de accu‘s dienen deze na het opladen uit het laadtoestel te worden verwijderd. Bij een langere opslag van de accu dan 30 dagen: :

• accu bij ca. 27 °C droog bewaren.

• accu bij ca. 30 % - 50 % van de laadtoestand bewaren.

• accu om de 6 maanden opnieuw opladen. Verbruikte akku’s niet in het vuur of bij het huisvuil werpen. Milwaukee biedt namelijk een milieuvriendelijke recyclingmethode voor uw oude akku’s. Wisselakku’s niet bij metalen voorwerpen bewaren (kortsluitings- gevaar ! ) . Wisselakku’s van het Akku-Systeem C18 alléén met laadapparaten van het Akku-Systeem C18 laden. Geen akku’s van andere systemen laden. In de wisselakku-opnameschacht van het laadapparaat mogen géén metaaldeeltjes komen (kortsluitingsgevaar ! ). Wisselakku’s en laadapparaten niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen. Onder extreme belasting of extreme temperaturen kan uit de accu accu-vloeistof lopen. Na contact met accu-vloeistof direct afwassen met water en zeep. Bij oogcontact direct minstens 10 minuten grondig spoelen en onmiddelijk een arts raadplegen.

TRANSPORT VAN LITHIUM-IONEN-ACCU‘S

Lithium-ionen-accu‘s vallen onder de wettelijke bepalingen inzake het transport van gevaarlijke goederen. Voor het transport van deze accu‘s moeten de lokale, nationale en internationale voorschriften en bepalingen in acht worden genomen. Verbruikers mogen deze accu‘s zonder meer over de weg trans- porteren. Het commerciële transport van lithium-ionen-accu‘s door expedi- tiebedrijven is onderhevig aan de bepalingen inzake het transport van gevaarlijke goederen. De verzendingsvoorbereidingen en het transport mogen uitsluitend worden uitgevoerd door dienovereen- komstig opgeleide personen. Het complete proces moet vakkundig worden begeleid. Onderstaande punten moeten bij het transport van accu‘s in acht worden genomen: Waarborg ter vermijding van kortsluitingen dat de contacten beschermd en geïsoleerd zijn. Let op dat het accupack in de verpak- king niet kan verschuiven. Beschadigde of lekkende accu‘s mogen niet worden getransporteerd. Neem voor meer informatie contact op met uw expeditiebedrijf. ONDERHOUD Altijd de luchtspleten van de machine schoonhouden. Gebruik uitsluitend Milwaukee toebehoren en onderdelen. Indien componenten die moeten worden vervangen niet zijn beschreven, neem dan contact op met een ocieel Milwaukee servicecentrum (zie onze lijst met servicecentra). Onder vermelding van het nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Win- nenden, Germany.

EC - VERKLARING VAN OVEREENSTEMMING

We verklaren geheel onder eigen verantwoordelijkheid dat het pro- duct in de “Technische data” voldoet aan alle relevante bepalingen van de richtlijnen: 2011/65/EU (RoHS) 2014/30/EU 2006/42/EG en de volgende geharmoniseerde normen zijn gebruikt. EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017:A11 2020 EN 55014-2:2015 EN IEC 63000:2018 Winnenden, 2020-11-10 Alexander Krug / Managing Director Gemachtigd voor samenstelling van de technische documenten Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Nederlands3232 Ned SYMBOLEN OPGELET! WAARSCHUWING! GEVAAR! Voor alle werkzaamheden aan de apparat de akku verwijderen. Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt. Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Elektrische apparaten mogen niet via het huisafval worden afgevoerd. Elektrische en elektronische apparaten moeten gescheiden worden verzameld en voor een milieuvriendelijke afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten. Elektrisch gereedschap van de beschermingsklasse II. Elektrisch gereedschap waarbij de bescherming tegen ele- ktrische schokken niet afhankelijk is van de basisisolatie, maar waarin ook extra veiligheidsmaatregelen worden toegepast zoals dubbele of versterkte isolatie. Europæisk konformitetsmærke Brits symbool van overeenstemming Ukrainsk konformitetsmærke Eurasisk konformitetsmærke Nederlands3333 Dan TEKNISKE DATA Skruemaskine M18 FSG Produktionsnummer 4580 55 02... ... 000001-999999 Udskiftningsbatteriets spænding 18 V Omdrejningstal, ubelastet 0 - 4500 min
