M18 FSG0X - Skrutkovač MILWAUKEE - Bezplatný návod na obsluhu

Typ výrobku	Akumulátorová skrutkovačka
Značka	Milwaukee
Model	M18 FSG0X
Menovité napätie	18 V (vymeniteľný akumulátor)
Voľnobežné otáčky	0 - 4500 min⁻¹
Maximálny krútiaci moment	13 Nm
Upevňovací systém	1/4" HEX (6,35 mm)
Maximálny priemer skrutky	6,0 mm
Dĺžka skrutky	25 - 55 mm
Voliteľný rozdiel hĺbky	± 3,8 mm
Hmotnosť (s akumulátorom Li-Ion 2,0 Ah)	1,7 kg
Hladina akustického tlaku	71,9 dB(A) (neistota K=3 dB(A))
Hladina akustického výkonu	82,9 dB(A) (neistota K=3 dB(A))
Hodnota vibrácií (skrutkovanie)	0,45 m/s² (neistota K=1,5 m/s²)
Napájanie	Akumulátor Lithium-Ion 18 V systému M18
Správne použitie	Skrutkovanie sadrokartónových dosiek na drevo alebo kov
Údržba	Čistiť vetracie otvory; používať príslušenstvo Milwaukee
Bezpečnosť	Nosiť ochranné okuliare; pozor na skryté káble
Náhradné diely	Kontaktovať servisné stredisko Milwaukee (pozri priložený zoznam)
Trieda ochrany	II (dvojitá izolácia)
Normy	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017, atď.

Často kladené otázky - M18 FSG0X MILWAUKEE

Aký typ akumulátora použiť so skrutkovačkou M18 FSG0X?

Používajte výhradne vymeniteľné akumulátory Milwaukee M18 (Lithium-Ion 18 V). Nabíjajte akumulátory iba nabíjačkou systému C18.

Ako nastaviť hĺbku skrutkovania?

Skrutkovačka má voliteľný rozdiel hĺbky ± 3,8 mm. Nastavte ho podľa hrúbky materiálu pre zarovnané skrutkovanie.

Aká je maximálna rýchlosť nástroja?

Voľnobežné otáčky dosahujú 0 - 4500 min⁻¹. Sú premenlivé podľa tlaku na spúšť.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranné okuliare a chrániče sluchu. Držte nástroj za izolované povrchy, aby ste predišli úrazu elektrickým prúdom pri kontakte so skrytými káblami.

Ako udržiavať skrutkovačku?

Udržiavajte čisté vetracie otvory a používajte iba príslušenstvo Milwaukee. V prípade opráv kontaktujte autorizované servisné stredisko.

Môžem túto skrutkovačku použiť na vŕtanie?

Nie, toto zariadenie je určené výhradne na skrutkovanie rýchloupínacích skrutiek, najmä na upevnenie sadrokartónových dosiek na drevo alebo kov. Nepoužívajte vrtáky.

Ako bezpečne prepravovať lítiové batérie?

Dodržiavajte predpisy o preprave nebezpečných látok. Chráňte a izolujte kontakty, aby ste predišli skratu. Neprepravujte poškodené batérie.

Čo robiť v prípade prehriatia nástroja?

Ak sa nástroj prehreje, okamžite zastavte používanie a nechajte ho vychladnúť. Skontrolujte, či nie je preťažený. Ak problém pretrváva, kontaktujte servis.

Ako zlikvidovať zariadenie na konci životnosti?

Neodhadzujte zariadenie ani akumulátory do domáceho odpadu. Odovzdajte ich v recyklačnom stredisku alebo schválenom zbernom mieste na ekologické spracovanie.

Aká je záruka na skrutkovačku Milwaukee M18 FSG0X?

Záruka je spravidla 2 až 3 roky v závislosti od krajiny. Pozrite si záručný list dodaný so zariadením alebo kontaktujte svojho predajcu Milwaukee.

NÁVOD NA OBSLUHU M18 FSG0X MILWAUKEE

Pôvodný návod na použitie

Značka zhody v Európe

Značka shody v Británii

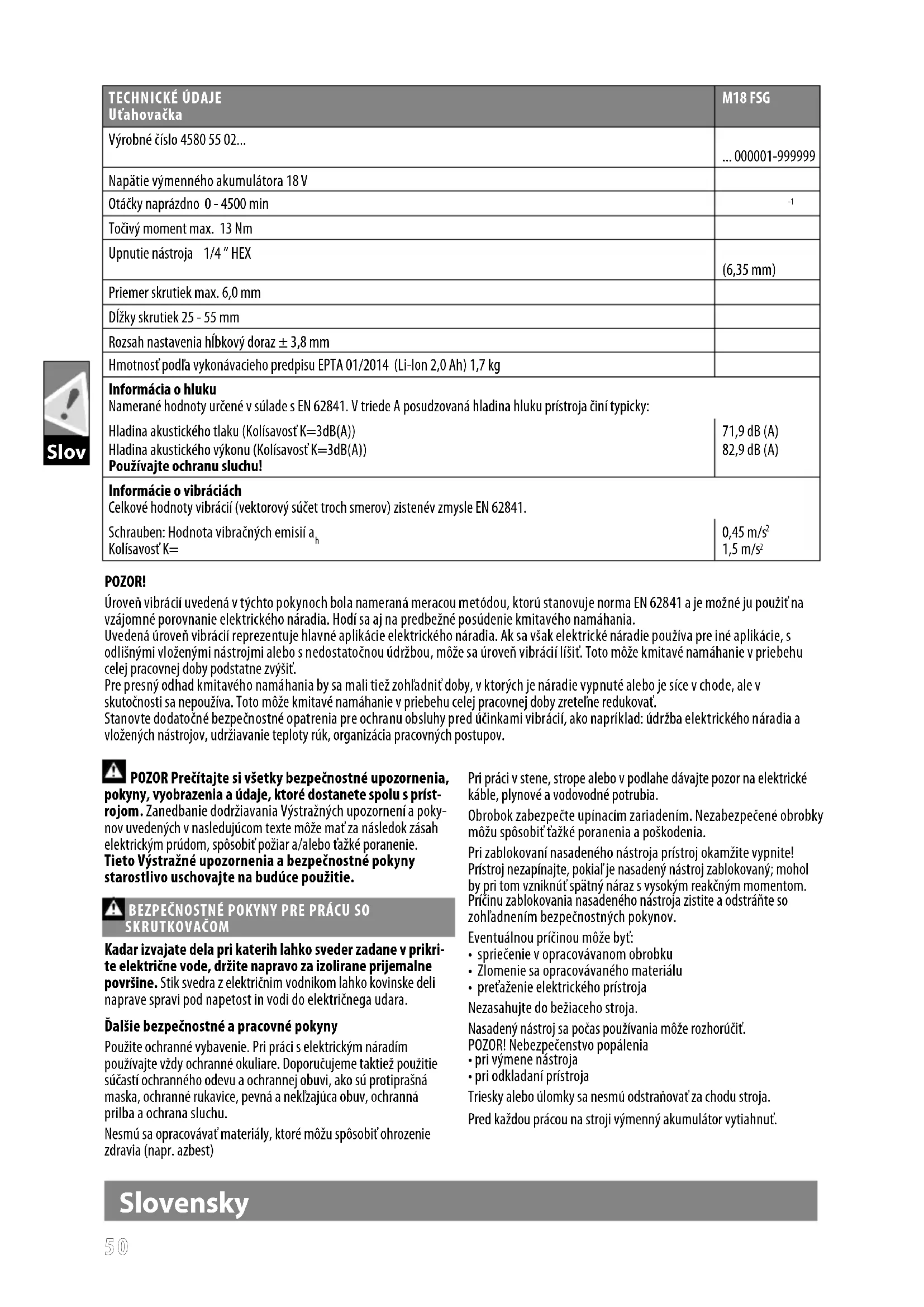

TECHNICKÉ ÚDAJEUt'ahovačka	M18 FSG
Výrobné číslo 4580 55 02...	... 000001-999999
Napätie výmenného akumulátora 18 V
Otáčky naprázdno 0 - 4500 min	-1
Točivý moment max. 13 Nm
Upnutie nástroja 1/4" HEX	(6,35 mm)
Priemer skrutiek max. 6,0 mm
Dížky skrutiek 25 - 55 mm
Rozsah nastavenia híbkový doraz ± 3,8 mm
Hmotnosť podľa vykonávacieho predpisu EPTA 01/2014 (Li-lon 2,0 Ah) 1,7 kg
Informácia o hlukuNamerané hodnoty určené v súlade s EN 62841. V triede A posudzovaná hladina hluku prístroja činí typicky:Hladina akustického tlaku (Kolísavosť K=3dB(A))Hladina akustického výkonu (Kolísavosť K=3dB(A))Používajte ochranu sluchu!	71,9 dB (A)82,9 dB (A)
Informácie o vibráciáchCelkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 62841.Schrauben: Hodnota vibračných emisií ahKolísavosť K=	0,45 m/s ^2 1,5 m/s ^2

POZOR!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.

Pre presný odhad kmitavého namáhania by sa mali tiež zohladniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretelne redukovat.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR Prečítajte si všetky bezpečnostné upozornenia,yny, vyobrazenia a údaje, ktoré dostanete spolu s príst-

rojom. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

BEZPEČNOSTNÉ POKYNY PRE PRÁCU SO SKRUTKOVAČOM

Đalšie bezpečnostné a pracovné pokyny

Použite ochranné vybavenie. Pri práci s elektrickým náradím používajte vždy ochranné okuliare. Doporučujeme taktiež použitie súčastí ochranného odevu a ochrannej obuvi, ako sú protiprašná maska, ochranné rukavice, pevná a nekl'zajúca obuv, ochranná prilba a ochrana sluchu.

Nesmú sa opracovávať materiály, ktoré môžu spôsobit’ ohrozenie zdravia (napr. azbest)

Obrobok zabezpečte upínacím zariadením. Nezabezpečené obrobky môžu spôsobit'tažké poranenia a poškodenia.

Pri zablokovaní nasadeného nástroja prístroj okamžite vypnite! Prístroj nezapínajte, pokial'je nasadený nástroj zablokovaný; mohol by pri tom vzniknút spätný náraz s vysokým reakčným momentom. Prićinu zablokovania nasadeného nástroja zistite a odstráněte so zohl'adnením bezpečnostných pokynov.

Eventuálnou príčinou môže byt:

- spriečenie v opracovávanom obrobku

• Zlomenie sa opracovávaného materiálu

- preťaženie elektrického prístroja

Nezasahujte do bežiaceho stroja.

Nasadený nástroj sa počas používania môže rozhorúčit'.

POZOR! Nebezpečenstvo popálenia

- pri výmene nástroja

- pri odkladaní prístroja

Triesky alebo úlomky sa nesmú odstraňovať za chodu stroja.

Montážny skrutkovač je vhodný na osádzanie montážnych rýchlos- krutiek k upevneniu sádrokartónových platní na drevenú príp. kovovú spodnú konštrukciu.

AKUMULÁTORY

Dlhší čas nepoužívané výmenné akumulátory pred použitím dobit.

Teplota vyššia ako 50°C znižuje výkon výmenného akumulátora. Zabráňte dlhšiemu ohriatiu slnkom alebo kúrením.

Pre optimálnu životnosť je nutné akumulátory po použití plne dobit'.

Pri skladovaní akumulátora po dobu dlhšiu než 30 dní: :

• Skladujte akumulátor v suchu pri cca 27°C.
• Skladujte akumulátor pri cca 30%-50% nabíjacej kapacity.
• Opakujte nabíjanie akumulátora každých 6 mesiacov.

Opotrebované výmenné akumulátory nezahadzujte do ohňa alebo medzi domový odpad. Milwaukee ponúka likvidáciu starých výmenných akumulátorov, ktorá je v súlade s ochranou životného prostredia; informujte sa u Vášho predajcu.

Výmenné akumulátory neskladovať spolu s kovovými predmentmi (nebezpečenstvo skratu).

Výmenné akumulátory systému C18 nabíjať len nabíjacími zariadeniami systému C18. Akumulátory iných systémov týmto zariadením nenabíjať.

Do zasúvacieho otvoru pre výmenné akumulátory na nabíjacom zariadení, sa nesmú dostať žiadne kovové predmety (nebezpečenstvo skratu).

Výmenné akumulátory a nabíjacie zariadenia neotvárat' a skladovat' len v suchých priestoroch. Chránit' pred vlhkostou.

Pri extrémnych záťažiach alebo extrémnych teplotách môže dôjst'k vytekaniu batériovej tekutiny z poškodeného výmenného akumulátora. Ak dôjte ku kontaktu pokožky s roztokom, postihnuté miesto umyť vodou a mydlom. Ak sa roztok dostane do očí, okamžite ich dôkladne vypláchnut' po dobu min. 10 min a bezodkladne vyhládat' lekára.

Lítiovo-iónové batérie podľa zákonných ustanovení spadajú pod prepravu nebezpečného nákladu.

Preprava týchto batérií sa musí realizovat's dodržiavaním lokálnych, vnútroštátnych a medzinárodných predpisov a ustanovení.

Spotrebitelia môžu tieto batérie bez problémov prepravovať po cestách.

Komerčná preprava lítiovo-iónových batérií prostredníctvom špedičných firiem podlieha ustanoveniam o preprave nebezpečného nákladu. Prípravu k vyexpedovaniu a samotnú prepravu smú vykonávať iba adekvátne vyškolené osoby. Na celý proces sa musí odborne dohliadať.

Pri preprave batérií treba dodržiavať nasledovné:

Zabezpečte, aby boli kontakty chránené a izolované, aby sa zamedzilo skratom. Dávajte pozor na to, aby sa zväzok batérií v rámci balenia nemohol zošmyknúť. Poškodené a vytečené batérie sa nesmú prepravovat. Kvôli dálším informáciám sa obrátte na vašu špedičnú firmu.

ÚDRZBA

Vetracie otvory udržovat' stale v čistote.

Použivat' len Milwaukee prislušenstvo a Milwaukee náhradné diely. Súčiastky bez návodu na výmenu treba dat vymenit' v jednom z Milwaukee zákazníckych centier (vid' brožúru Záruka/Adresy zákazníckych centier).

Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckého centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Na našu výhradnú zodpovednosť vyhlasujeme, že produkt popísaný v časti „Technické údaje“ splňa všetky príslušné ustanovenia smerníc:

2011/65/EÚ (RoHS)

2014/30/EÚ

2006/42/ES

Splnomocnený zostavit technické podklady.

Techtronic Industries GmbH

Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

Príslušenstvo - nie je súčastou štandardnej výbavy, odporúčané doplnenie z programu príslušenstva.

Elektrické prístroje sa nesmú likvidovať spolu s odpadom z domácností. Elektrické a elektronické prístroje treba zbierať oddelene a odovzdať ich v recyklačnom podniku na ekologickú likvidáciu. Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podniky a zberné dvory.

Elektrický prístroj triedy ochrany II. Elektrický prístroj, pri ktorom ochrana pred zásahom el. prúdom závisí nie len od základnej izolácie, ale aj od toho, že budú použité aj doplnkové ochranné opatrenia, akými sú dvojitá izolácia alebo zosilnená izolácia.

Značka zhody v Európe
