Тип продукт	Акумулаторна винтовертка
Марка	Milwaukee
Модел	M18 FSG0X
Номинално напрежение	18 V (сменяем акумулатор)
Скорост на празен ход	0 - 4500 min⁻¹
Максимален въртящ момент	13 Nm
Система за захващане	1/4" HEX (6,35 mm)
Макс. диаметър на винта	6,0 mm
Дължина на винта	25 - 55 mm
Избираема разлика в дълбочината	± 3,8 mm
Тегло (с Li-Ion акумулатор 2,0 Ah)	1,7 kg
Ниво на звуково налягане	71,9 dB(A) (неопределеност K=3 dB(A))
Ниво на звукова мощност	82,9 dB(A) (неопределеност K=3 dB(A))
Стойност на вибрационна емисия (завиване)	0,45 m/s² (неопределеност K=1,5 m/s²)
Захранване	Li-Ion акумулатор 18 V от система M18
Съобразна употреба	Завиване на гипсокартон върху дърво или метал
Поддръжка	Почиствайте вентилационните отвори; използвайте аксесоари Milwaukee
Безопасност	Носете защитни очила; внимание към скрити кабели
Резервни части	Свържете се с център за обслужване на Milwaukee (вижте приложения списък)
Клас на защита	II (двойна изолация)
Стандарти	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017 и др.

Често задавани въпроси - M18 FSG0X MILWAUKEE

Какъв тип акумулатор да използвам с винтовертката M18 FSG0X?

Използвайте изключително сменяеми акумулатори Milwaukee M18 (Li-Ion 18 V). Зареждайте акумулаторите само с зарядното устройство от система C18.

Как да регулирам дълбочината на завиване?

Винтовертката разполага с избираема разлика в дълбочината от ± 3,8 mm. Регулирайте я според дебелината на материала за изравнено завиване.

Каква е максималната скорост на инструмента?

Скоростта на въртене на празен ход достига 0 - 4500 min⁻¹. Тя е променлива в зависимост от натиска върху спусъка.

Какви са основните указания за безопасност?

Винаги носете защитни очила и защита на слуха. Дръжте инструмента за изолираните повърхности, за да избегнете токов удар при контакт със скрити кабели.

Как да поддържам винтовертката?

Поддържайте чисти вентилационните отвори и използвайте само аксесоари Milwaukee. За всякакви ремонти се свържете с оторизиран сервизен център.

Мога ли да използвам тази винтовертка за пробиване?

Не, този уред е проектиран изключително за завиване на бързозакрепващи винтове, по-специално за закрепване на гипсокартон върху дърво или метал. Не използвайте свредла.

Как да транспортирам безопасно литиево-йонните акумулатори?

Спазвайте разпоредбите за транспортиране на опасни товари. Защитете и изолирайте контактите, за да избегнете късо съединение. Не транспортирайте повредени акумулатори.

Какво да направя при прегряване на инструмента?

Ако инструментът прегрее, незабавно спрете употребата и го оставете да изстине. Проверете дали не е претоварен. Ако проблемът продължава, се свържете със сервизния център.

Как да изхвърля уреда в края на живота му?

Не изхвърляйте уреда или акумулаторите с битовите отпадъци. Отнесете ги в център за рециклиране или одобрен пункт за събиране за екологично отговорно третиране.

Каква е гаранцията на винтовертката Milwaukee M18 FSG0X?

Гаранцията обикновено е 2 до 3 години в зависимост от държавата. Консултирайте се с гаранционната карта, предоставена с уреда, или се свържете с вашия дилър на Milwaukee.

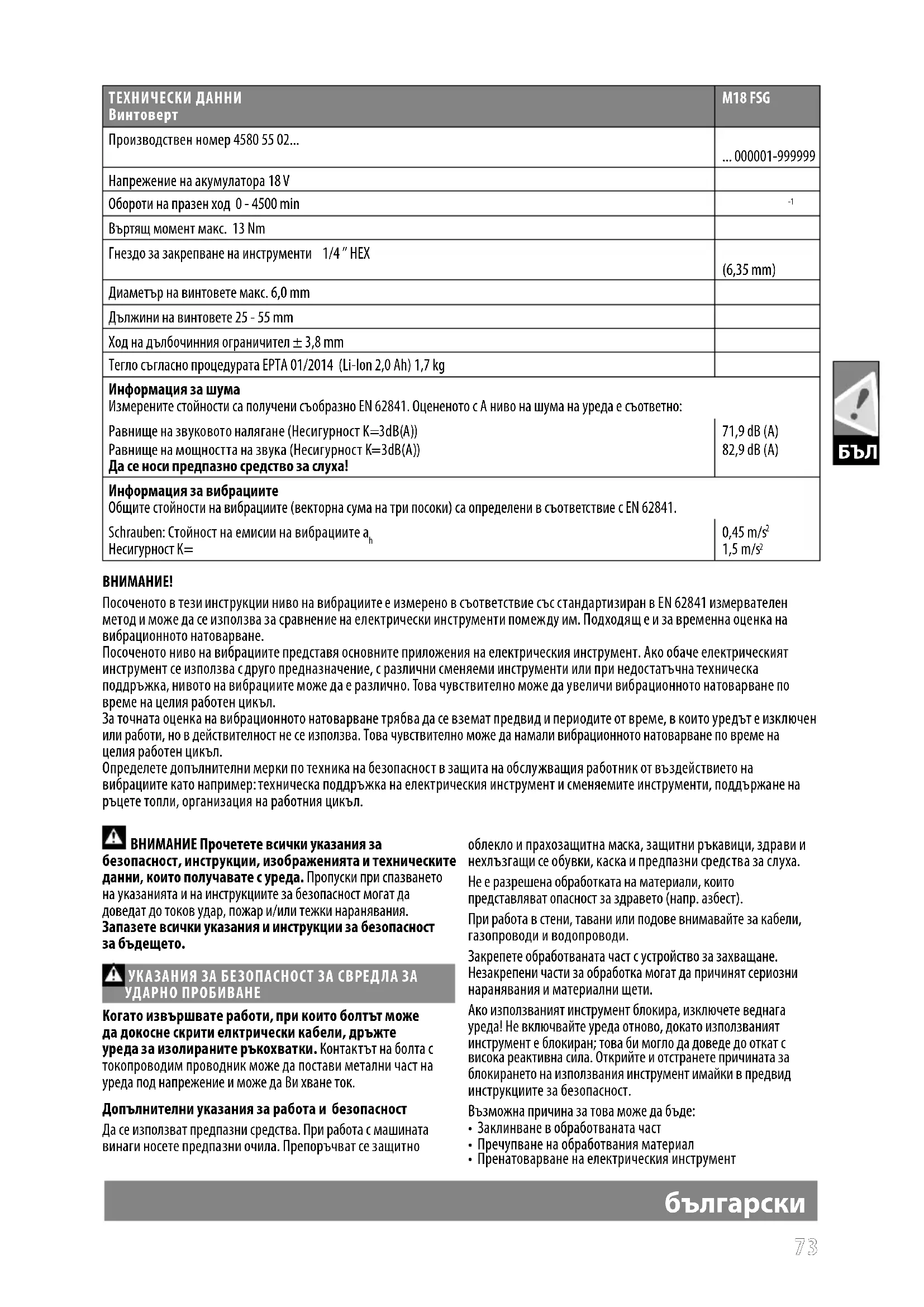

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ M18 FSG0X MILWAUKEE

Оригинално ръководство за експлоатация

Оригинален прирачник за работа

- при смене оснастки

ТЕХНИЧЕСКИ ДАННИВинтоверт	M18 FSG
Производствен номер 4580 55 02...	... 000001-999999
Напрежение на акумулатора 18 V
Обороти на празен ход 0 - 4500 min	-1
Въртящ момент макс. 13 Nm
Гнездо за закрепване на инструменти 1/4 " HEX	(6,35 mm)
Диаметър на винтовете макс. 6,0 mm
Дължини на винтовете 25 - 55 mm
Ход на дълбочинния ограничител ± 3,8 mm
Тегло съгласно процедурата EPTA 01/2014 (Li-Ion 2,0 Ah) 1,7 kg
Информация за шумаИзмерените стойности са получени съобразно EN 62841. Оцененото с А ниво на шума на уреда е съответно:Равнище на звуковото налягане (Несигурност K=3dB(A))Равнище на мощността на звука (Несигурност K=3dB(A))Да се носи предпазно средство за слуха!	71,9 dB (A)82,9 dB (A)
Информация за вибрациитеОбщите стойности на вибрациите (векторна сума на три посоки) са определени в съответствие с EN 62841.Schrauben: Стойност на емисии на вибрациите ahНесигурност K=	0,45 m/s ^2 1,5 m/s ^2

ВНИМАНИЕ!

Посоченото в тези инструкции ниво на вибрациите е измерено в съответствие със стандартизиран в EN 62841 измервателен метод и може да се използва за сравнение на електрически инструменти помежду им. Подходящ е и за временна оценка на вибрационното натоварване.

Посоченото ниво на вибрациите представя основните приложения на електрическия инструмент. Ако обаче електрическият инструмент се използва с друго предназначение, с различни сменяеми инструменти или при недостатьчна техническа поддръжка, нивото на вибрациите може да е различно. Това чувствително може да увеличи вибрационното натоварване по време на целия работен цикъл.

За точната оценка на вибрационното натоварване трябва да се вземат предвид и периодите от време, в които уредът е изключен или работи, но в действителност не се използва. Това чувствително може да намали вибрационното натоварване по време на целия работен цикъл.

Определете допълнителни мерки по техника на безопасност в защита на обслужващия работник от въздействието на вибрациите като например: техническа поддръжка на електрическия инструмент и сменяемите инструменти, поддържане на ръцете топли, организация на работния цикъл.

ВНИМАНИЕ Прочетете всички указания за

безопасност, инструкции, изображенията и техническите данни, които получавате с уреда. Пропуски при спазването на указанията и на инструкциите за безопасност могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания и инструкции за безопасност за бъдещето.

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ЗА СВРЕДЛА ЗА УДАРНО ПРОБИВАНЕ

Когато извършвате работи, при които болтът може да докосне скрити електрически кабели, дръжте уреда за изолираните ръкохватки. Контактът на болта с токопроводим проводник може да постави метални част на уреда под напрежение и може да Ви хване ток.

Допълнителни указания за работа и безопасност

Да се използват предпазни средства. При работа с машината винаги носете предпазни очила. Препоръчват се защитно

облекло и прахозащитна маска, защитни ръкавици, здрави и нехлъзгаци се обувки, каска и предпазни средства за слуха.

Не е разрешена обработката на материали, които представляват опасност за здравето (напр. азбест).

При работа в стени, тавани или подове внимавайте за кабели, газопроводи и водопроводи.

Закрепете обработваната част с устройство за захващане. Незакрепени части за обработка могат да причинят сериозни наранявания и материални щети.

Ако използваният инструмент блокира, изключете веднага уреда! Не включвайте уреда отново, докато използваният инструмент е блокиран; това би могло да доведе до откат с висока реактивна сила. Открийте и отстранете причината за блокирането на използвания инструмент имайки в предвид инструкциите за безопасност.

Възможна причина за това може да бъде:

• Заклинване в обработваната част
• Пречупване на обработвания материал
• Пренатоварване на електрическия инструмент

Не бъркайте в машината, докато тя работи.

Използваният инструмент може да загрее по време на употреба.

ВНИМАНИЕ! Опасност от изгаряния

• при смяна на инструмента
• при оставяне на уреда

Стружки или отчупени парчета да не се отстраняват, докато машина работи.

Преди започване на каквито е да е работи по машината извадете акумулатора.

Строителната електрическа отвертка е подходяща за поставяне на бързи строителни винтове за закрепване на плоскости от гипсокартон върху дървени или метални поддържащи конструкции.

АКУМУЛАТОРИ

Акумулатори, които не са ползвани по-дълго време, преди употреба да се дозаредят.

Температура над 50°C намалява мощността на акумулатора.

Да се избягва по-продължително нагряване на слънце или от отопление.

Поддържайте чисти присъединителните контакти на зарядното устройство и на акумулатора.

За оптимална продължителност на живот след употреба батериите трябва да се заредят напълно.

За възможно по-дълга продължителност на живот батериите трябва да се изваждат от уреда след зареждане.

При съхранение на батериите за повече от 30 дни: :

• съхранявайте батерията при прибл. 27°C и на сухо място.
• Съхранявайте батерията при 30 до 50 % от заряда.
• Зареждайте батерията на всеки 6 месеца.

Не изхвърляйте изхабените акумулатори в огъня или в при битовите отпадъци. Milwaukee предлага екологосъобразно събиране на старите акумулатори; моля попитайте Вашия специализиран търговец.

Не съхранявайте акумулаторите заедно с метални предмети (опасност от късо съединение).

Акумулатори от системата C18 да се зареждат само със зарядни устройства от системата C18 laden. Да не се зареждат акумулатори от други системи.

В гнездото за акумулатори на зарядните устройства не бива да попадат метални части (опасност от късо съединение).

Не отваряйте акумулатори и зарядни устройства и ги съхранявайте само в сухи помещения. Пазете ги от влага.

При екстремно натоварване или екстремна температура от повредени акумулатори може да изтече батерийна течност.

При допир с такава течност веднага измийте с вода и сапун.

При контакт с очите веднага изплаквайте старателно най- малко 10 минути и незабавно потърсете лекар.

ПРЕВОЗ НА ЛИТИЕВО-ЙОННИ БАТЕРИИ

Литиево-йонните батерии са предмет на законовите разпоредби за превоз на опасни товари.

Превозът на тези батерии трябва да се извършва в съответствие с местните, националните и международните разпоредби и регламенти.

Потребителите могат да превозват тези батерии по пътя без допълнителни изисквания.

Превозът на литиево-йонни батерии от транспортни компании е предмет на законовите разпоредбите за превоз на опасни товари. Подготовката на превоза и самият превоз трябва да се извършват само от обучени лица. Целият процес трябва да е под професионален надзор.

Спазвайте следните изисквания при превоз на батерии:

Уверете се, че контактите са защитени и изолирани, за да се избегне късо съединение. Уверете се, че няма опасност от разместване на батерията в опаковката. Не превозвайте повредени батерии или такива с течове. Обърнете се към Вашата транспортна компания за допълнителни инструкции.

ПОДДРЪЖКА

Вентилационните шлици на машината да се поддържат винаги чисти.

Да се използват само аксесоари на Milwaukee и резервни части на Milwaukee. Елементи, чията подмяна не е описана, да се дадат за подмяна в сервис на Milwaukee (вижте брошурата „Гаранция и адреси на сервизи).

При необходимост можете да поискате за уреда от Вашия сервис или директно от Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, чертеж за в случай на експлозия, като посочите типа на машината и номер върху заводската табелка.

Ние декларираме, изцяло на наша отговорност, че продуктът, описан в „Технически данни“, съответства на всички необходими изисквания на директивите:

2011/65/EC (RoHS)

2014/30/EC

2006/42/E0

и че са използвани следните хармонизирани стандарти

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Упълномощен за съставяне на техническата документация

Techtronic Industries GmbH

Преди започване на каквито е да е работи по машината извадете акумулатора.

Преди пускане на уреда в действие моля прочетете внимателно инструкцията за използване.

Аксесоари - Не се съдържат в обема на доставката, препоръчвано допълнение от програмата за аксесоари.

Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Електрическото и електронното оборудване трябва да се събират разделно и да се предават на службите за рециклиране на отпадъщите според изискванията за опазване на околната среда. Информирайте се при местните служби или при местните специализирани търговци относно местата за събиране и центровете за рециклиране на отпадъци.

Електроинструмент от защитен клас II. Електроинструмент, при който защитата от електрически удар зависи не само от основната изолация, а и от обстоятелството, че се използват допълнителни защитни мерки като двойна изолация или усилена изолация.

Европейски знак за съответствие

Британски знак за съответствие

Украински знак за съответствие

Евро-азиатски знак за съответствие
