Rodzaj produktu	Wkrętarka akumulatorowa
Marka	Milwaukee
Model	M18 FSG0X
Napięcie znamionowe	18 V (akumulator wymienny)
Prędkość bez obciążenia	0 - 4500 min⁻¹
Maksymalny moment obrotowy	13 Nm
System mocowania	1/4" HEX (6,35 mm)
Maksymalna średnica wkrętów	6,0 mm
Długość wkrętów	25 - 55 mm
Różnica głębokości możliwa do ustawienia	± 3,8 mm
Waga (z akumulatorem Li-Ion 2,0 Ah)	1,7 kg
Poziom ciśnienia akustycznego	71,9 dB(A) (niepewność K=3 dB(A))
Poziom mocy akustycznej	82,9 dB(A) (niepewność K=3 dB(A))
Wartość emisji drgań (wkręcanie)	0,45 m/s² (niepewność K=1,5 m/s²)
Zasilanie	Akumulator litowo-jonowy 18 V z systemu M18
Zastosowanie zgodne z przeznaczeniem	Wkręcanie płyt gipsowo-kartonowych do drewna lub metalu
Konserwacja	Czyścić otwory wentylacyjne; używać akcesoriów Milwaukee
Bezpieczeństwo	Nosić okulary ochronne; uważać na ukryte przewody
Części zamienne	Skontaktować się z serwisem Milwaukee (patrz załączona lista)
Klasa ochronności	II (podwójna izolacja)
Normy	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017, itd.

Często zadawane pytania - M18 FSG0X MILWAUKEE

Jaki typ akumulatora stosować z wkrętarką M18 FSG0X?

Należy używać wyłącznie wymiennych akumulatorów Milwaukee M18 (litowo-jonowych 18 V). Ładować akumulatory tylko ładowarką systemu C18.

Jak ustawić głębokość wkręcania?

Wkrętarka posiada możliwość ustawienia różnicy głębokości o zakresie ± 3,8 mm. Należy dostosować ją do grubości materiału, aby uzyskać wkręcanie na równi.

Jaka jest maksymalna prędkość narzędzia?

Prędkość obrotowa bez obciążenia wynosi 0 - 4500 min⁻¹. Jest zmienna w zależności od nacisku na spust.

Jakie są podstawowe zalecenia bezpieczeństwa?

Zawsze należy nosić okulary ochronne i ochronniki słuchu. Trzymać narzędzie za izolowane powierzchnie, aby uniknąć porażenia prądem w przypadku kontaktu z ukrytymi przewodami.

Jak konserwować wkrętarkę?

Należy utrzymywać w czystości otwory wentylacyjne i używać wyłącznie akcesoriów Milwaukee. W przypadku napraw skontaktować się z autoryzowanym centrum serwisowym.

Czy mogę używać tej wkrętarki do wiercenia?

Nie, to urządzenie jest przeznaczone wyłącznie do wkręcania wkrętów szybkiego montażu, zwłaszcza do mocowania płyt gipsowo-kartonowych do drewna lub metalu. Nie używać wierteł.

Jak bezpiecznie transportować akumulatory litowo-jonowe?

Należy przestrzegać przepisów dotyczących transportu towarów niebezpiecznych. Chronić i izolować styki, aby uniknąć zwarć. Nie transportować uszkodzonych akumulatorów.

Co robić w przypadku przegrzania narzędzia?

Jeśli narzędzie się przegrzeje, natychmiast przerwać użytkowanie i pozostawić do ostygnięcia. Sprawdzić, czy nie jest przeciążone. Jeśli problem nie ustąpi, skontaktować się z serwisem.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucać urządzenia ani akumulatorów razem z odpadami domowymi. Oddać je do centrum recyklingu lub punktu zbiórki w celu przyjaznego dla środowiska przetworzenia.

Jaka jest gwarancja na wkrętarkę Milwaukee M18 FSG0X?

Gwarancja wynosi zazwyczaj 2 do 3 lat w zależności od kraju. Należy zapoznać się z kartą gwarancyjną dołączoną do urządzenia lub skontaktować się z dealerem Milwaukee.

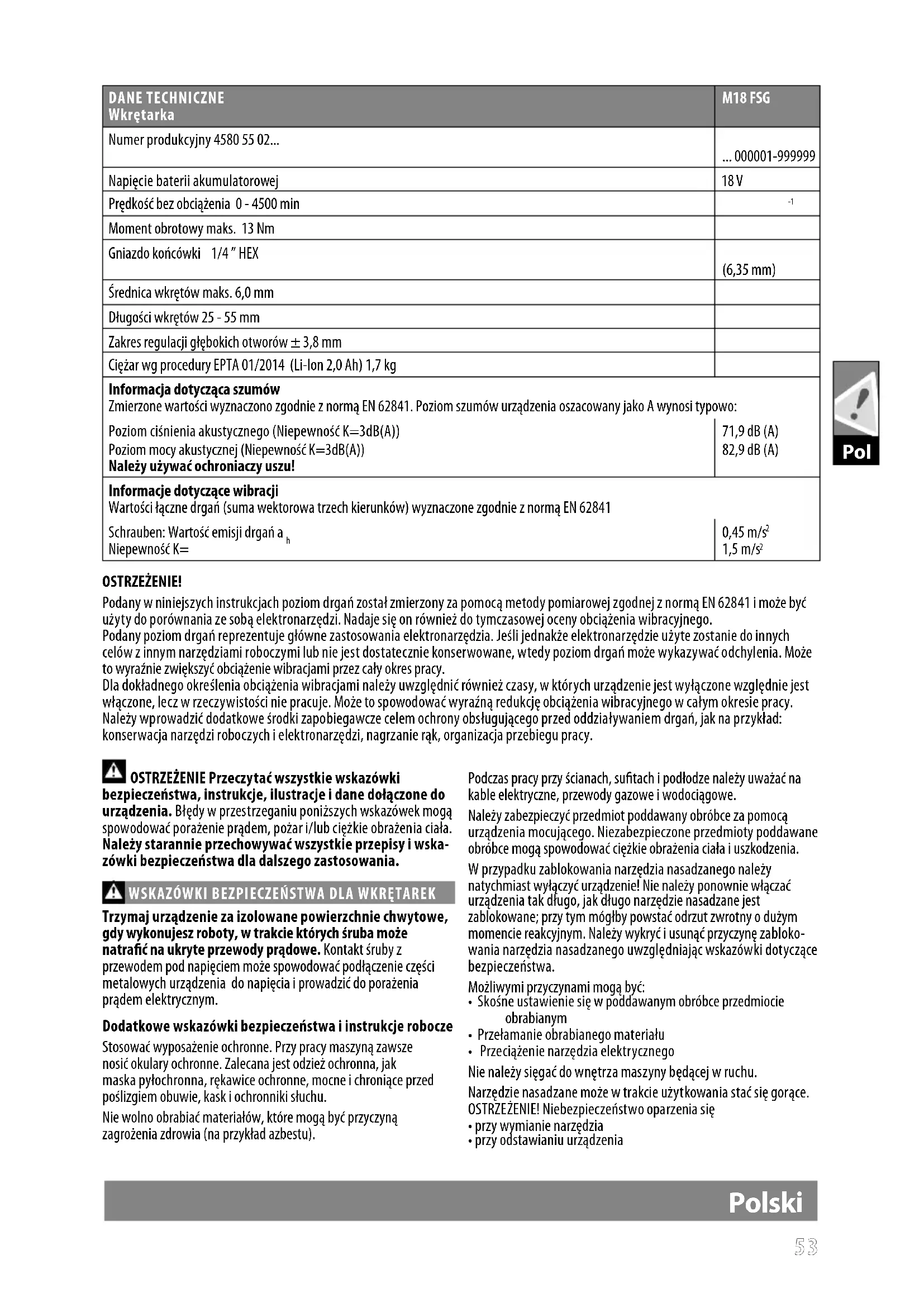

INSTRUKCJA OBSŁUGI M18 FSG0X MILWAUKEE

Instrukcją oryginalną

DANE TECHNICZNEWkrętarka	M18 FSG
Numer produkcyjny 4580 55 02...	... 000001-999999
Napięcie baterii akumulatorowej	18 V
Prędkość bez obciążenia 0 - 4500 min	-1
Moment obrotowy maks. 13 Nm
Gniazdo końcówki 1/4" HEX	(6,35 mm)
Średnica wkrętów maks. 6,0 mm
Długości wkrętów 25 - 55 mm
Zakres regulacji głębokich otworów ± 3,8 mm
Cieżar wg procedury EPTA 01/2014 (Li-Ion 2,0 Ah) 1,7 kg
Informacja dotycząca szumówZmierzone wartości wyznaczono zgodnie z normą EN 62841. Poziom szumów urządzenia oszacowany jako A wynosi typowo:
Poziom ciśnienia akustycznego (Niepewność K=3dB(A))	71,9 dB (A)
Poziom mocy akustycznej (Niepewność K=3dB(A))	82,9 dB (A)
Należy używać ochroniaczy uszu!
Informacje dotyczące wibracjiWartości łączne drgań (suma wektorowa trzech kierunków) wyznaczone zgodnie z normą EN 62841
Schrauben: Wartość emisji drgań ahNiepewność K=	0,45 m/s ^2 1,5 m/s ^2

OSTRZEŻENIE!

Podany w niniejszych instrukcjach poziom drgań został zmierzony za pomocą metody pomiarowej zgodnej z normą EN 62841 i może być użyty do porównania ze sobą elektronarzędzi. Nadaje się on również do tymczasowej oceny obciążenia wibracyjnego.

Podany poziom drgań reprezentuje główne zastosowania elektronarzędzia. Jeśli jednakże elektronarzędzie użyte zostanie do innych celów z innym narzędziami roboczymi lub nie jest dostatecznie konserwowane, wtedy poziom drgań może wykazywać odchylenia. Może to wyraźnie zwiększyć obciążenie wibracjami przez cały okres pracy.

Dla dokładnego określenia obciążenia wibracjami należy uwzględnić również czasy, w których urządzenie jest wyłączone względnie jest włączone, lecz w rzeczywistości nie pracuje. Może to spowodować wyraźną redukcję obciążenia wibracyjnego w całym okresie pracy. Należy wprowadzić dodatkowe środki zapobiegawcze celem ochrony obsługującego przed oddziaływaniem drgań, jak na przykład: konserwacja narzędzi roboczych i elektronarzędzi, nagrzanie rąk, organizacja przebiegu pracy.

OSTRZEŻENIE Przeczytać wszystkie wskazówki

bezpieczeństwa, instrukcje, ilustracje i dane dołączone do urządzenia. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

WSKAZÓWKI BEZPIECZEŃSTWA DLA WKRĘTAREK

Trzymaj urządzenie za izolowane powierzchnie chwytowe, gdy wykonujesz roboty, w trakcie których śruba może natrafić na ukryte przewody prądowe. Kontakt śruby z przewodem pod napięciem może spowodować podłączenie części metalowych urządzenia do napięcia i prowadzić do porażenia prądem elektrycznym.

Dodatkowe wskazówki bezpieczeństwa i instrukcje robocze

Stosować wyposażenie ochronne. Przy pracy maszyną zawsze nosić okulary ochronne. Zalecana jest odzież ochronna, jak maska pyłochronna, rękawice ochronne, mocne i chroniące przed poślizgiem obuwie, kask i ochronniki słuchu.

Nie wolno obrabiać materiałów, które mogą być przyczyną zagrożenia zdrowia (na przykład azbestu).

Podczas pracy przy ścianach, sufitach i podłodze należy uważać na kable elektryczne, przewody gazowe i wodociągowe.

Należy zabezpieczyć przedmiot poddawany obróbce za pomocą urządzenia mocującego. Niezabezpieczone przedmioty poddawane obróbce mogą spowodować ciężkie obrażenia ciała i uszkodzenia.

W przypadku zablokowania narzędzia nasadzanego należy natychmiast wyłączyć urządzenie! Nie należy ponownie włączać urządzenia tak długo, jak długo narzędzie nasadzane jest zablokowane; przy tym mógłby powstać odrzut zwrotny o dużym momencie reakcyjnym. Należy wykryć i usunąć przyczynę zablokowania narzędzia nasadzanego uwzględniając wskazówki dotyczące bezpieczeństwa.

Możliwymi przyczynami mogą być:

• Skośne ustawienie się w poddawanym obróbce przedmiocie obrabianym
• Przełamanie obrabianego materiału
• Przeciążenie narzędzia elektrycznego

Nie należy sięgać do wnętrza maszyny będącej w ruchu.

Narzędzie nasadzane może w trakcie użytkowania stać się gorące. OSTRZEŻENIE! Niebezpieczeństwo oparzenia się

• przy wymianie narzędzia
• przy odstawianiu urządzenia

Podczas pracy elektronarzędzia nie wolno usuwać trocin ani drzazg.

Przed przystąpieniem do jakichkolwiek prac na elektronar zędziu należy wyjąć wkładkę akumulatorową.

WARUNKI UŻYTKOWANIA

Wkrętarka nadaje się do śrub do muru suchego przy mocowaniu gipsowych okładzin tynkowych do obicia lub osiatkowania podtynkowego z drewna lub metalu.

BATERIE AKUMULATOROWE

Akumulatory, które nie były przez dłuższy czas użytkowane, należy przed użyciem naładować.

W temperaturze powyżej 50°C następuje spadek osiągów wkładki akumulatorowej. Unikać długotrwałego wystawienia na oddziaływanie ciepła lub promieni słonecznych (niebezpieczeństwo przegrzania).

Styki ładowarek i wkładek akumulatorowych należy utrzymywać w czystości

Dla zapewnienia optymalnej żywotności akumulatory po użyciu należy naładować do pełnej pojemności.

Dla zapewnienia możliwe długiej żywotności akumulatory należy wyjąć z ładowarki po ich naładowaniu.

W przypadku składowania akumulatorów dłużej aniżeli 30 dni: :

- Przechowywać je w suchym miejscu w temperaturze ok. 27°C.

- Przechowywać je w stanie naładowanym do ok. 30% - 50%.

- Ładować je ponownie co 6 miesięcy.

Zużytych akumulatorów nie wolno wrzucać do ognia ani traktować jako odpadów domowych. Milwaukee oferuje ekologiczną utylizację zużytych akumulatorów.

Nie przechowywać akumulatorów wraz z przedmiotami metalowymi (niebezpieczeństwo zwarcia).

Akumulatory Systemu C18 należy ładować wyłącznie przy pomocy ładowarek Systemu C18. Nie ładować przy pomocy tych ładowarek akumulatorów innych systemów.

Do ładowarki nie wolno wkładać żadnych przedmiotów metalowych (niebezpieczeństwo zwarcia).

Nie otwierać wkładek akumulatorowych i ładowarek.

Przechowywać w suchych pomieszczeniach. Chronić przed wilgocią.

W skrajnych warunkach temperaturowych lub przy bardzo dużym obciążeniu może dochodzić do wycieku kwasu akumulatorowego z uszkodzonych baterii akumulatorowych. W przypadku kontaktu z kwasem akumulatorowym należy natychmiast przemyć miejsce kontaktu wodą z mydłem. W przypadku kontaktu z oczami należy dokładnie przepłukiwać oczy przynajmniej przez 10 minut i zwrócić się natychmiast o pomoc medyczną.

TRANSPORT AKUMULATORÓW LITOWO-JONOWYCH

Akumulatory litowo-jonowe podlegają ustawowym przepisom dotyczącym transportu towarów niebezpiecznych.

Transport tych akumulatorów winien odbywać się przy przestrzeganiu lokalnych, krajowych i międzynarodowych rozporządzeń i przepisów.

Odbiorcom nie wolno transportować tych akumulatorów po drogach ot tak po prostu.

Komercyjny transport akumulatorów litowo-jonowych przez przedsiębiorstwa spedycyjne podlega przepisom dotyczącym transportu towarów niebezpiecznych. Przygotowania do wysyłki oraz transport mogą być wykonywane wyłącznie przez odpowiednio przeszkolone osoby. Cały proces winien odbywać się pod fachowym nadzorem.

W czasie transportu akumulatorów należy przestrzegać następujących punktów:

Celem uniknięcia zwarć należy upewnić się, że zestyki są zabezpieczone i zaizolowane. Zwracać uwagę na to, aby zespół akumulatorów nie mógł się przemieszczać we wnętrzu opakowania. Nie wolno transportować akumulatorów uszkodzonych lub z wyciekającym z elektrolitem. Odnośnie dalszych wskazówek należy zwrócić się do swojego przedsiębiorstwa spedycyjnego.

UTRZYMANIE I KONSERWACJA

Otwory wentylacyjne elektronarzędzia muszą być zawsze drożne.

Używać tylko i wyłącznie wyposażenia dodatkowego Milwaukee i części zamiennych Milwaukee. Gdyby trzeba było wymienić części, które nie zostały opisane, należy skontaktować się z przedstawicielem serwisu Milwaukee (patrz wykaz adresów punktów usługowych/gwarancyjnych).

Na życzenie można otrzymać rysunek widoku zespołu rozebranego. Przy zamawianiu należy podać numer oraz typ elektronarzędzia umieszczony na tabliczce znamionowej. Zamówienia można dokonać albo u lokalnych przedstawicieli serwisu, albo bezpośrednio w Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

DEKLARACJA ZGODNOŚCI CE

Oświadczamy na naszą wyłączną odpowiedzialność, że produkt opisany pod „Dane techniczne” spełnia wszystkie istotne przepisy dyrektyw:

2011/65/UE (RoHS)

2014/30/UE

2006/42/WE

i zastosowano następujące zharmonizowane normy

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Upełnomocniony do zestawienia danych technicznych

Techtronic Industries GmbH

UWAGA! OSTRZEŻENIE NIEBEZPIECZEŃSTWO!

Przed przystąpieniem do jakichkolwiek prac na elektronarzędziu należy wyjąć wkładkę akumulatorową.

Przed uruchomieniem elektronarzędzia zapoznać się uważnie z treścią instrukcji.

Wyposażenie dodatkowe dostępne osobno.

Urządzenia elektryczne nie mogą być usuwane razem z odpadami pochodzącymi z gospodarstw domowych. Urządzenia elektryczne i elektroniczne należy gromadzić oddzielnie i w celu usuwania ich do odpadów zgodnie z wymaganiami środowiska naturalnego oddawać do przedsiębiorstwa utylizacyjnego. Proszę zasięgnąć informacji o centrach recyklingowych i punktach zbiorczych u władz lokalnych lub u wyspecjalizowanego dostawcy.

Elektronarzędzie klasy ochrony II. Elektronarzędzie, w którym zabezpieczenie przed porażeniem prądowym zależy nie tylko od izolacji podstawowej, lecz również od tego, czy zostały zastosowane dodatkowe środki ochrony, takie jak: izolacja podwójna lub izolacja wzmocniona.

Europejski Certyfikat Zgodności

Brytyjski Certyfikat Zgodności

Ukraiński Certyfikat Zgodności

Euroazjatycki Certyfikat Zgodności
