MANUAL DE UTILIZADOR M18 FSG0X MILWAUKEE

Características técnicas, Instruções de segurança, Utilização autorizada, Declaração de Conformidade CE, Acumulador, Manutenção, Symbole Por favor leia e conserve em seu poder! Português

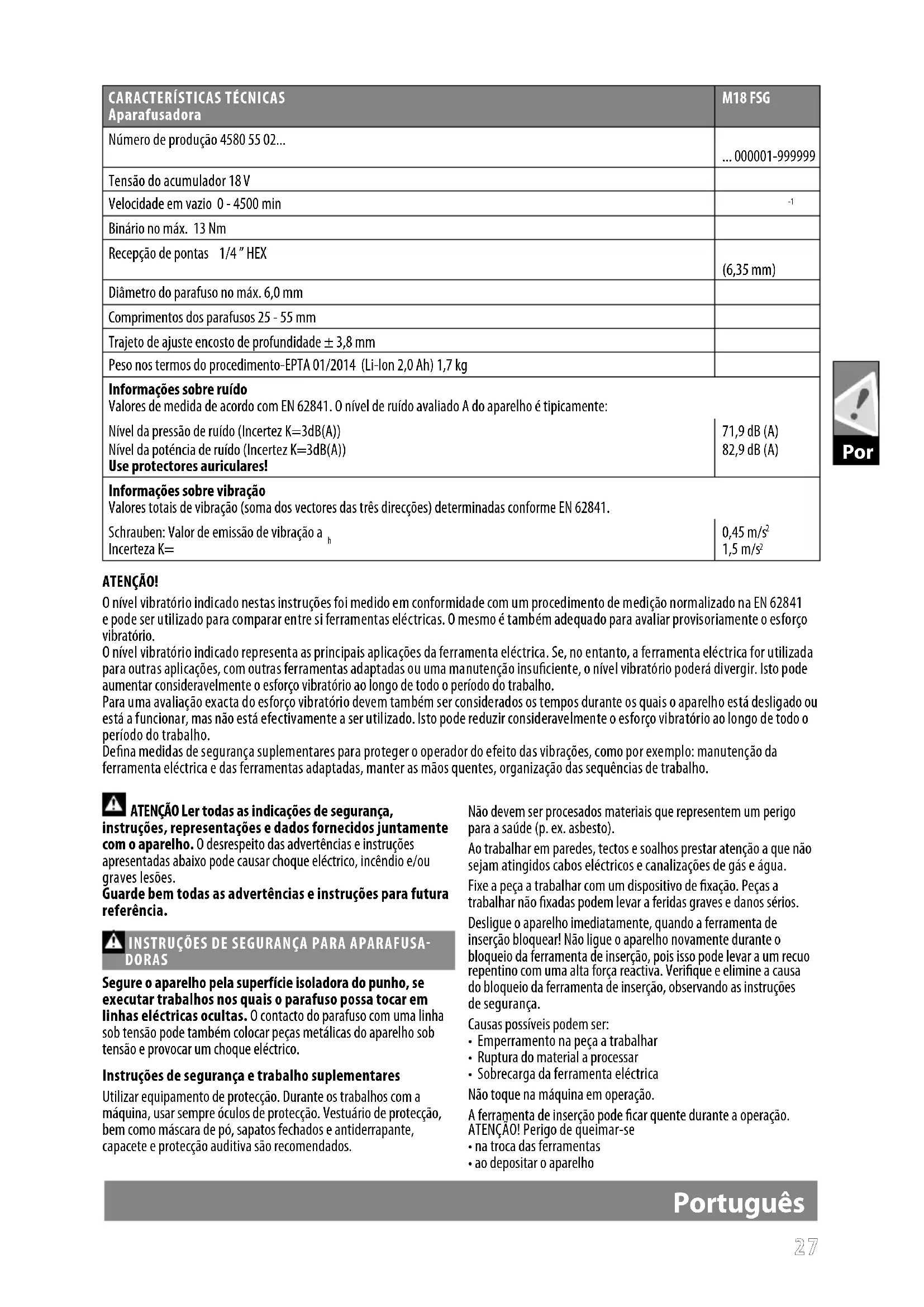

Aparafusadora M18 FSG Número de produção 4580 55 02... ... 000001-999999 Tensão do acumulador 18 V Velocidade em vazio 0 - 4500 min

Binário no máx. 13 Nm Recepção de pontas 1/4 ” HEX (6,35 mm) Diâmetro do parafuso no máx. 6,0 mm Comprimentos dos parafusos 25 - 55 mm Trajeto de ajuste encosto de profundidade ± 3,8 mm Peso nos termos do procedimento-EPTA 01/2014 (Li-Ion 2,0 Ah) 1,7 kg Informações sobre ruído Valores de medida de acordo com EN 62841. O nível de ruído avaliado A do aparelho é tipicamente: Nível da pressão de ruído (Incertez K=3dB(A)) Nível da poténcia de ruído (Incertez K=3dB(A)) Use protectores auriculares! 71,9 dB (A) 82,9 dB (A) Informações sobre vibração Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 62841. Schrauben: Valor de emissão de vibração a

ATENÇÃO! O nível vibratório indicado nestas instruções foi medido em conformidade com um procedimento de medição normalizado na EN 62841 e pode ser utilizado para comparar entre si ferramentas eléctricas. O mesmo é também adequado para avaliar provisoriamente o esforço vibratório. O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuciente, o nível vibratório poderá divergir. Isto pode aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho. Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho está desligado ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço vibratório ao longo de todo o período do trabalho. Dena medidas de segurança suplementares para proteger o operador do efeito das vibrações, como por exemplo: manutenção da ferramenta eléctrica e das ferramentas adaptadas, manter as mãos quentes, organização das sequências de trabalho. ATENÇÃO Ler todas as indicações de segurança, instruções, representações e dados fornecidos juntamente com o aparelho. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. INSTRUÇÕES DE SEGURANÇA PARA APARAFUSA- DORAS Segure o aparelho pela superfície isoladora do punho, se executar trabalhos nos quais o parafuso possa tocar em linhas eléctricas ocultas. O contacto do parafuso com uma linha sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque eléctrico. Instruções de segurança e trabalho suplementares Utilizar equipamento de protecção. Durante os trabalhos com a máquina, usar sempre óculos de protecção. Vestuário de protecção, bem como máscara de pó, sapatos fechados e antiderrapante, capacete e protecção auditiva são recomendados. Não devem ser procesados materiais que representem um perigo para a saúde (p. ex. asbesto). Ao trabalhar em paredes, tectos e soalhos prestar atenção a que não sejam atingidos cabos eléctricos e canalizações de gás e água. Fixe a peça a trabalhar com um dispositivo de xação. Peças a trabalhar não xadas podem levar a feridas graves e danos sérios. Desligue o aparelho imediatamente, quando a ferramenta de inserção bloquear! Não ligue o aparelho novamente durante o bloqueio da ferramenta de inserção, pois isso pode levar a um recuo repentino com uma alta força reactiva. Verique e elimine a causa do bloqueio da ferramenta de inserção, observando as instruções de segurança. Causas possíveis podem ser:

• Emperramento na peça a trabalhar

• Ruptura do material a processar

• Sobrecarga da ferramenta eléctrica Não toque na máquina em operação. A ferramenta de inserção pode car quente durante a operação. ATENÇÃO! Perigo de queimar-se

• na troca das ferramentas

• ao depositar o aparelho Português2828 Por Não remover aparas ou lascas enquanto a máquina trabalha. Antes de efectuar qualquer intervenção o aparelho retirar o bloco acumulador.

UTILIZAÇÃO AUTORIZADA

A aparafusadora é adequada para aplicar parafusos em pladur para xação de placas de argamassa de gesso em forros de madeira ou metal. ACUMULADOR Acumuladores não utilizados durante algum tempo devem ser recarregados antes da sua utilização. Temperaturas acima de 50°C reduzem a capacidade do bloco acumulador. Evitar exposição prolongada ao sol ou a caloríferos. Manter limpos os contactos eléctricos no carregador e no bloco acumulador. Para uma vida útil óptima das baterias, terá que carregá-las plenamente após a sua utilização. Para assegurar uma vida útil longa, o pacote de bateria deve ser removido da carregadora depois do carregamento. Se o pacote de bateria for armazenado por mais de 30 dias: :

• Armazene o pacote de bateria com aprox. 27°C em um lugar seco.

• Armazene o pacote de bateria com aprox. 30%-50% da carga completa.

• Carregue o pacote de bateria novamente de 6 em 6 meses. Não queimar acumuladores gastos nem deitá-los no lixo doméstico. A Milwaukee possue uma eliminação de acumuladores gastos que respeita o meio ambiente. Não guardar acumuladores junto com objectos metálicos (perigo de curto-circuito). Use apenas carregadores do Sistema C18 para recarregar os acumuladores do Sistema C18. Não utilize acumuladores de outros sistemas. Não abrir acumuladores e carregadores. Armazená-los em recintos secos. Protegê-los contra humidade. Carregadores só devem ser utilzados em recintos secos. Em caso de cargas ou temperaturas extremas, um acumulador de substituição danicado poderá verter líquido de bateria. Se entrar em contacto com este líquido, deverá lavar-se imediatamente com água e sabão. Em caso de contacto com os olhos, enxagúe-os bem e de imediato durante pelo menos 10 minutos e consulte um médico o mais depressa possível. TRANSPORTE DE BATERIAS DE IÃO-LÍTIO Baterias de ião-lítio estão sujeitas às disposições da legislação relativa às substâncias perigosas. O transporte destas baterias deve ser efetuado de acordo com as disposições e os regulamentos locais, nacionais e internacionais. O utilizador pode efetuar o transporte rodoviário destas baterias sem restrições. O transporte comercial de baterias de ião-lítio por terceiros está sujeito aos regulamentos relativos às substâncias perigosas. A preparação do transporte e o transporte devem ser executados exclusivamente por pessoas instruídas e o processo deve ser acompanhado pelos especialistas correspondentes. Observe o seguinte no transporte de baterias: Assegure-se de que os contatos terminais estejam protegidos e isolados para evitar um curto-circuito. Assegure-se de que o bloco da bateria esteja protegido contra movimentos na embalagem. Não transporte baterias danicadas ou que tenham fuga. Para instruções mais detalhadas consulte a companhia de transportes MANUTENÇÃO Manter desobstruidos os rasgos de ventilação na carcaça da máquina. Utilizar apenas acessórios Milwaukee e peças sobresselentes Milwaukee. Os componentes cuja substituição não esteja descrita devem ser substituídos num serviço de assistência técnica Milwau- kee (consultar a brochura relativa à garantia/moradas dos serviços de assistência técnica). A pedido e mediante indicação da referência que consta da chapa de características da máquina, pode requerer-se um desenho explosivo da ferramenta eléctrica a: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob a nossa inteira responsabilidade, que o produto descrito em «Dados Técnicos» cumpre todas as disposições relevan- tes das diretivas: 2011/65/UE (RoHS) 2014/30/UE 2006/42/CE tendo sido seguidas as seguintes normas harmonizadas EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017:A11 2020 EN 55014-2:2015 EN IEC 63000:2018 Winnenden, 2020-11-10 Alexander Krug / Managing Director Autorizado a reunir a documentação técnica. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Português2929 Por SYMBOLE ATENÇÃO! PERIGO! Antes de efectuar qualquer intervenção o aparelho retirar o bloco acumulador. Leia atentamente o manual de instruções antes de colocar a máquina em funcionamento. Acessório - Não incluído no eqipamento normal, disponí- vel como acessório. Aparelhos eléctricos não devem ser jogados no lixo doméstico. Aparelhos eléctricos e electrónicos devem ser colectados separadamente e entregues a uma empresa de reciclagem para a eliminação correcta. Solicite informações sobre empresas de reciclagem e postos de colecta de lixo das autoridades locais ou do seu vendedor autorizado. Ferramenta eléctrica da classe de protecção II. Ferramenta eléctrica, na qual a protecção contra choque eléctrico não só depende do isolamento básico, mas também da aplicação de medidas de protecção suplementares, como isolamento duplo ou reforçado. Marca de Conformidade Europeia Marca de Conformidade Britânica Marca de Conformidade Ucraniana Marca de Conformidade Eurasiática Português3030 Ned TECHNISCHE GEGEVENS Schroevendraaier M18 FSG Productienummer 4580 55 02... ... 000001-999999 Spanning wisselakku 18 V Onbelast toerental 0 - 4500 min
