MANUAL DE UTILIZARE M18 FSG0X MILWAUKEE

Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate, Declaraţie de conformitate, Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni Română

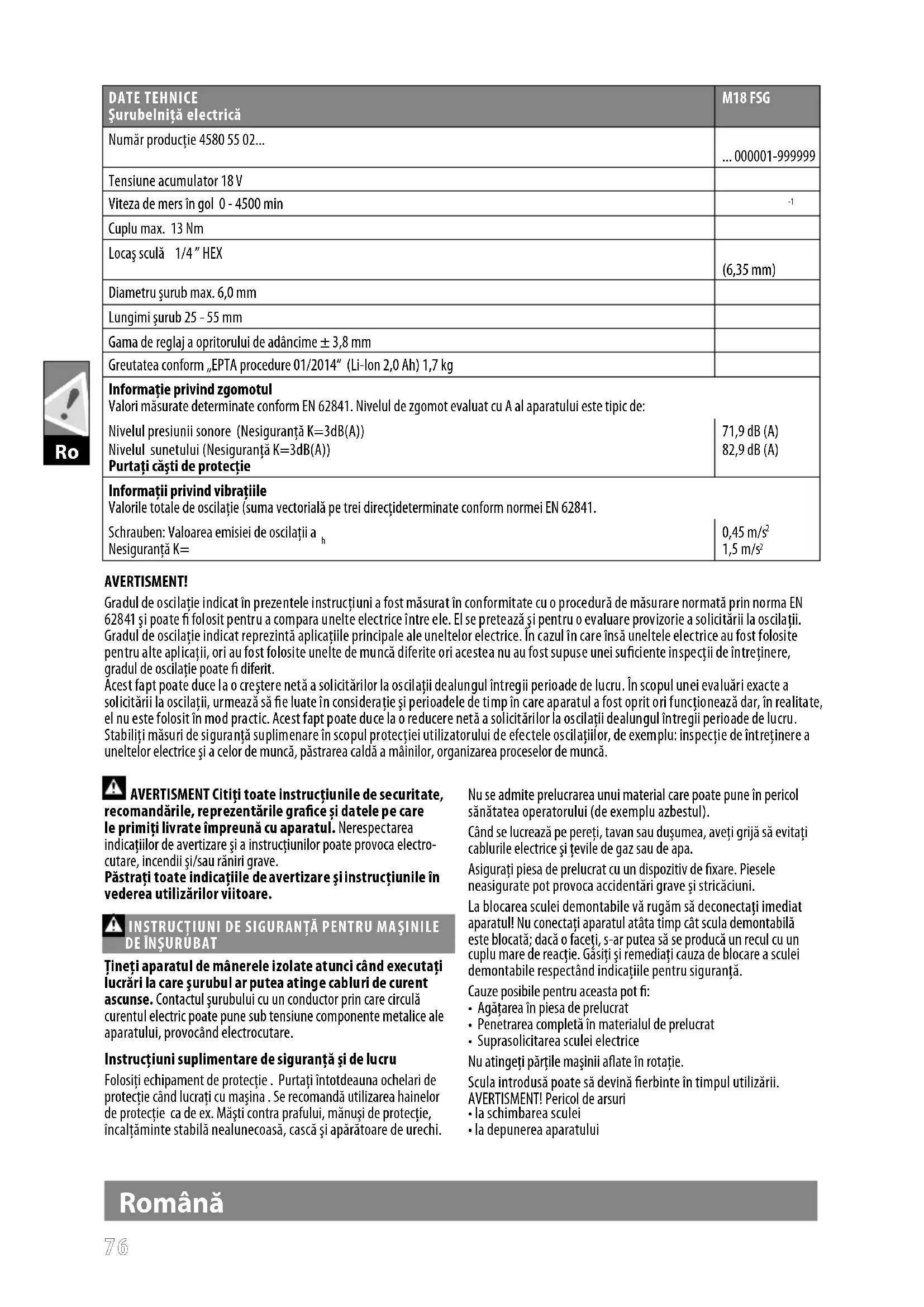

DATE TEHNICE Şurubelniţă electrică M18 FSG Număr producţie 4580 55 02... ... 000001-999999 Tensiune acumulator 18 V Viteza de mers în gol 0 - 4500 min

Cuplu max. 13 Nm Locaş sculă 1/4 ” HEX (6,35 mm) Diametru şurub max. 6,0 mm Lungimi şurub 25 - 55 mm Gama de reglaj a opritorului de adâncime ± 3,8 mm Greutatea conform „EPTA procedure 01/2014“ (Li-Ion 2,0 Ah) 1,7 kg Informaţie privind zgomotul Valori măsurate determinate conform EN 62841. Nivelul de zgomot evaluat cu A al aparatului este tipic de: Nivelul presiunii sonore (Nesiguranţă K=3dB(A)) Nivelul sunetului (Nesiguranţă K=3dB(A)) Purtaţi căşti de protecţie 71,9 dB (A) 82,9 dB (A) Informaţii privind vibraţiile Valorile totale de oscilaţie (suma vectorială pe trei direcţideterminate conform normei EN 62841. Schrauben: Valoarea emisiei de oscilaţii a

AVERTISMENT! Gradul de oscilaţie indicat în prezentele instrucţiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 62841 şi poate folosit pentru a compara unelte electrice între ele. El se pretează şi pentru o evaluare provizorie a solicitării la oscilaţii. Gradul de oscilaţie indicat reprezintă aplicaţiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicaţii, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suciente inspecţii de întreţinere, gradul de oscilaţie poate diferit. Acest fapt poate duce la o creştere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilaţii, urmează să e luate în consideraţie şi perioadele de timp în care aparatul a fost oprit ori funcţionează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. Stabiliţi măsuri de siguranţă suplimenare în scopul protecţiei utilizatorului de efectele oscilaţiilor, de exemplu: inspecţie de întreţinere a uneltelor electrice şi a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă. AVERTISMENT Citiți toate instrucțiunile de securitate, recomandările, reprezentările grace și datele pe care le primiți livrate împreună cu aparatul. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electro- cutare, incendii şi/sau răniri grave. Păstraţ i toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. INSTRUCŢIUNI DE SIGURANŢĂ PENTRU MAŞINILE

Ţineţi aparatul de mânerele izolate atunci când executaţi lucră ri la care şurubul ar putea atinge cabluri de curent ascunse. Contactul şurubului cu un conductor prin care circulă curentul electric poate pune sub tensiune componente metalice ale aparatului, provocând electrocutare. Instrucţiuni suplimentare de siguranţă şi de lucru Folosiţi echipament de protecţie . Purtaţi întotdeauna ochelari de protecţie când lucraţi cu maşina . Se recomandă utilizarea hainelor de protecţie ca de ex. Măşti contra prafului, mănuşi de protecţie, încalţăminte stabilă nealunecoasă, cască şi apărătoare de urechi. Nu se admite prelucrarea unui material care poate pune în pericol sănătatea operatorului (de exemplu azbestul). Când se lucrează pe pereţi, tavan sau duşumea, aveţi grijă să evitaţi cablurile electrice şi ţevile de gaz sau de apa. Asiguraţi piesa de prelucrat cu un dispozitiv de xare. Piesele neasigurate pot provoca accidentări grave şi stricăciuni. La blocarea sculei demontabile vă rugăm să deconectaţi imediat aparatul! Nu conectaţi aparatul atâta timp cât scula demontabilă este blocată; dacă o faceţi, s-ar putea să se producă un recul cu un cuplu mare de reacţie. Găsiţi şi remediaţi cauza de blocare a sculei demontabile respectând indicaţiile pentru siguranţă. Cauze posibile pentru aceasta pot :

• Agăţarea în piesa de prelucrat

• Penetrarea completă în materialul de prelucrat

• Suprasolicitarea sculei electrice Nu atingeţi părţile maşinii aate în rotaţie. Scula introdusă poate să devină erbinte în timpul utilizării. AVERTISMENT! Pericol de arsuri

• la schimbarea sculei

• la depunerea aparatului Română7777

Rumeguşul şi spanul nu trebuie îndepărtate în timpul funcţionării maşinii. Îndepărtaţi acumulatorul înainte de începerea lucrului pe maşina

CONDIŢII DE UTILIZARE SPECIFICATE

Maşina de înşurubat este adecvată pentru xarea şuruburilor pe perete când se xeaza panouri din rigips pe schelet de metal sau lemn. ACUMULATORI Acumulatorii care nu au fost utilizaţi o perioadă de timp trebuie reîncărcaţi înainte de utilizare Temperatura mai mare de 50°C (122°F) reduce performanţa acumulatorului. Evitaţi expunerea prelungită la căldură sau radiaţie solară (risc de supraâncălzire) Contactele încărcătoarelor şi acumulatorilor trebuie păstrate curate. În scopul optimizării duratei de funcţionare, bateriile trebuie reîncărcate complet după utilizare. Pentru o durată de viaţă cât mai lungă, acumulatorii ar trebui scoşi din încărcător după încărcare. La depozitarea acumulatorilor mai mult de 30 zile: :

• Acumulatorii se depozitează la cca. 27°C şi la loc uscat.

• Acumulatorii se depozitează la nivelul de încărcare de cca. 30%-50%.

• Acumulatorii se încarcă din nou la ecare 6 luni. Nu aruncaţi acumulatorii uzaţi la containerul de reziduri menajere şi nu îi ardeţi. Milwaukee Distributors se oferă să recupereze acumulatorii vechi pentru protecţia mediului înconjurător. Nu depozitaţi acumulatorul împreună cu obiecte metalice (risc de scurtcircuit) Folosiţi numai încărcătoare System C18 pentru încărcarea acumula- torilor System C18. Nu folosiţi acumulatori din alte sisteme. Nu se permite introducerea nici unei piese metalice în locaşul pentru acumulator al incarcatorului. (risc de scurtcircuit) Nu deschideţi niciodată acumulatorii şi încărcătoarele şi pastraţi-le numai în încăperi uscate. Pastraţi-le întotdeauna uscate . Acidul se poate scurge din acumulatorii deterioraţi la încărcături sau temperaturi extreme. În caz de contact cu acidul din acumula- tor, spălaţi imediat cu apă şi săpun. În caz de contact cu ochii, clătiţi cu atenţie timp de cel puţin 10 minute şi apelaţi imediat la ingrijire medicală.

TRANSPORTUL ACUMULATORILOR CU IONI DE LITIU

Acumulatorii cu ioni de litiu cad sub incidenţa prescripţiilor legale pentru transportul de mărfuri periculoase. Transportul acestor acumulatori trebuie să se efectueze cu respectarea prescripţiilor şi reglementărilor pe plan local, naţional şi internaţional. Consumatorilor le este permis transportul rutier nerestricţionat al acestui tip de acumulatori. Transportul comercial al acumulatorilor cu ioni de litiu prin intermediul rmelor de expediţie şi transport este supus reglementărilor transportului de mărfuri periculoase. Pregătirile pentru expediţie şi transportul au voie să e efectuate numai de către personal instruit corespunzător. Întregul proces trebuie asistat în mod competent. Următoarele puncte trebuie avute în vedere la transportul acumulatorilor: Pentru a se evita scurtcircuite, asiguraţi-vă de faptul că sunt prote- jate şi izolate contactele. Aveţi grijă ca pachetul de acumulatori să nu poată aluneca în altă poziţie în interiorul ambalajului său. Este interzis transportarea unor acumulatori deterioraţi sau care pierd lichid. Pentru indicaţii suplimentare adresaţi-vă rmei de expediţie şi transport cu care colaboraţi. INTREŢINERE Fantele de aerisire ale maşinii trebuie să e menţinute libere tot timpul Utilizaţi numai accesorii şi piese de schimb Milwaukee. Dacă unele din componente care nu au fost descrise trebuie înlocuite , vă rugăm contactaţi unul din agenţii de service Milwaukee (vezi lista noastră pentru service / garanţi Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menţionaţi numărul art. Precum şi tipul maşinii tipărit pe etichetă şi comandaţi desenul la agenţii de service locali sau direct la Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAŢIE DE CONFORMITATE

Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplineşte toate cerinţele relevante ale direc- tivelor: 2011/65/UE (RoHS) 2014/30/UE 2006/42/CE şi au fost utilizate următoarele standarde armonizate EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017:A11 2020 EN 55014-2:2015 EN IEC 63000:2018 Winnenden, 2020-11-10 Alexander Krug / Managing Director Împuternicit să elaboreze documentaţia tehnică. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Română7878

SIMBOLURI PERICOL! AVERTIZARE! ATENŢIE! Îndepărtaţi acumulatorul înainte de începerea lucrului pe maşina Va rugăm citiţi cu atenţie instrucţiunile înainte de pornirea maşinii Accesoriu - Nu este inclus în echipamentul standard , disponibil ca accesoriu Aruncarea aparatelor electrice la gunoiul menajer este interzisă. Echipamentele electrice şi electronice trebuie colectate separat şi predate la un centru de reciclare şi eliminare a deşeurilor, pentru a eliminate ecologic. Interesaţi-vă la autorităţile locale sau la comerciantul dvs. de specialitate unde se aă centre de reciclare şi puncte de colectare. Sculă electrică cu clasa de protecţie II. Sculă electrică la care protecţia împotriva unei electrocutări nu depinde doar de izolaţia de bază, ci şi de aplicarea de măsuri suplimentare de protecţie, cum ar o izolaţie dublă sau o izolaţie mai puternică. Marcă de conformitate europeană Marcă de conformitate britanică Marcă de conformitate ucraineană Marcă de conformitate eurasiatică Română7979 Mak ТЕХНИЧКИ ПОДАТОЦИ
