Produkto tipas	Akumuliatorinis atsuktuvas
Prekės ženklas	Milwaukee
Modelis	M18 FSG0X
Nominali įtampa	18 V (keitiamas akumuliatorius)
Tuščiosios eigos greitis	0 - 4500 min⁻¹
Maksimalus sukimo momentas	13 Nm
Tvirtinimo sistema	1/4" HEX (6,35 mm)
Maksimalus varžto skersmuo	6,0 mm
Varžto ilgis	25 - 55 mm
Reguliuojamas gylio skirtumas	± 3,8 mm
Svoris (su Li-Ion 2,0 Ah akumuliatoriumi)	1,7 kg
Garso slėgio lygis	71,9 dB(A) (neapibrėžtumas K=3 dB(A))
Garso intensyvumo lygis	82,9 dB(A) (neapibrėžtumas K=3 dB(A))
Vibracijos emisijos vertė (sukant)	0,45 m/s² (neapibrėžtumas K=1,5 m/s²)
Maitinimas	M18 sistemos 18 V Li-ion akumuliatorius
Tinkamas naudojimas	Gipskartonio plokščių prisukimas prie medžio ar metalo
Priežiūra	Išvalyti ventiliacijos angas; naudoti Milwaukee priedus
Sauga	Dėvėti apsauginius akinius; atsargiai su paslėptais kabeliais
Atsarginės dalys	Kreipkitės į Milwaukee techninės priežiūros centrą (žr. pridedamą sąrašą)
Apsaugos klasė	II (dviguba izoliacija)
Standartai	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017, ir kt.

Dažnai užduodami klausimai - M18 FSG0X MILWAUKEE

Kokį akumuliatorių naudoti su M18 FSG0X atsuktuvu?

Naudokite tik keičiamus Milwaukee M18 akumuliatorius (Li-ion 18 V). Kraukite akumuliatorius tik C18 sistemos įkrovikliu.

Kaip sureguliuoti varžto įsukimo gylį?

Atsuktuvas turi reguliuojamą gylio skirtumą ± 3,8 mm. Sureguliuokite pagal medžiagos storį, kad varžtas būtų įsuktas lygiai.

Koks maksimalus įrankio greitis?

Tuščiosios eigos sukimosi greitis siekia 0 - 4500 min⁻¹. Jis kinta priklausomai nuo gaiduko spaudimo.

Kokios yra pagrindinės saugos taisyklės?

Visada dėvėkite apsauginius akinius ir klausos apsaugą. Laikykite įrankį už izoliuotų paviršių, kad išvengtumėte elektros smūgio, jei liestumėte paslėptus kabelius.

Kaip prižiūrėti atsuktuvą?

Laikykite švarias ventiliacijos angas ir naudokite tik Milwaukee priedus. Dėl remonto kreipkitės į įgaliotą techninės priežiūros centrą.

Ar galiu naudoti šį atsuktuvą gręžimui?

Ne, šis prietaisas skirtas išimtinai varžtų įsukimui, ypač greitam gipskartonio plokščių tvirtinimui prie medžio ar metalo. Nenaudokite grąžtų.

Kaip saugiai transportuoti ličio jonų baterijas?

Laikykitės pavojingų krovinių transportavimo taisyklių. Apsaugokite ir izoliuokite kontaktus, kad išvengtumėte trumpojo jungimo. Netransportuokite pažeistų baterijų.

Ką daryti, jei įrankis perkaista?

Jei įrankis perkaista, nedelsiant nutraukite darbą ir leiskite jam atvėsti. Patikrinkite, ar jis nėra perkrautas. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

Kaip išmesti įrenginį pasibaigus jo tarnavimo laikui?

Neišmeskite įrenginio ir baterijų kartu su buitinėmis atliekomis. Atiduokite juos į perdirbimo centrą arba įgaliotą surinkimo punktą ekologiškam tvarkymui.

Kokia yra Milwaukee M18 FSG0X atsuktuvo garantija?

Garantija paprastai yra 2–3 metai, priklausomai nuo šalies. Peržiūrėkite kartu pateiktą garantinį taloną arba kreipkitės į savo Milwaukee atstovą.

NAUDOJIMO INSTRUKCIJA M18 FSG0X MILWAUKEE

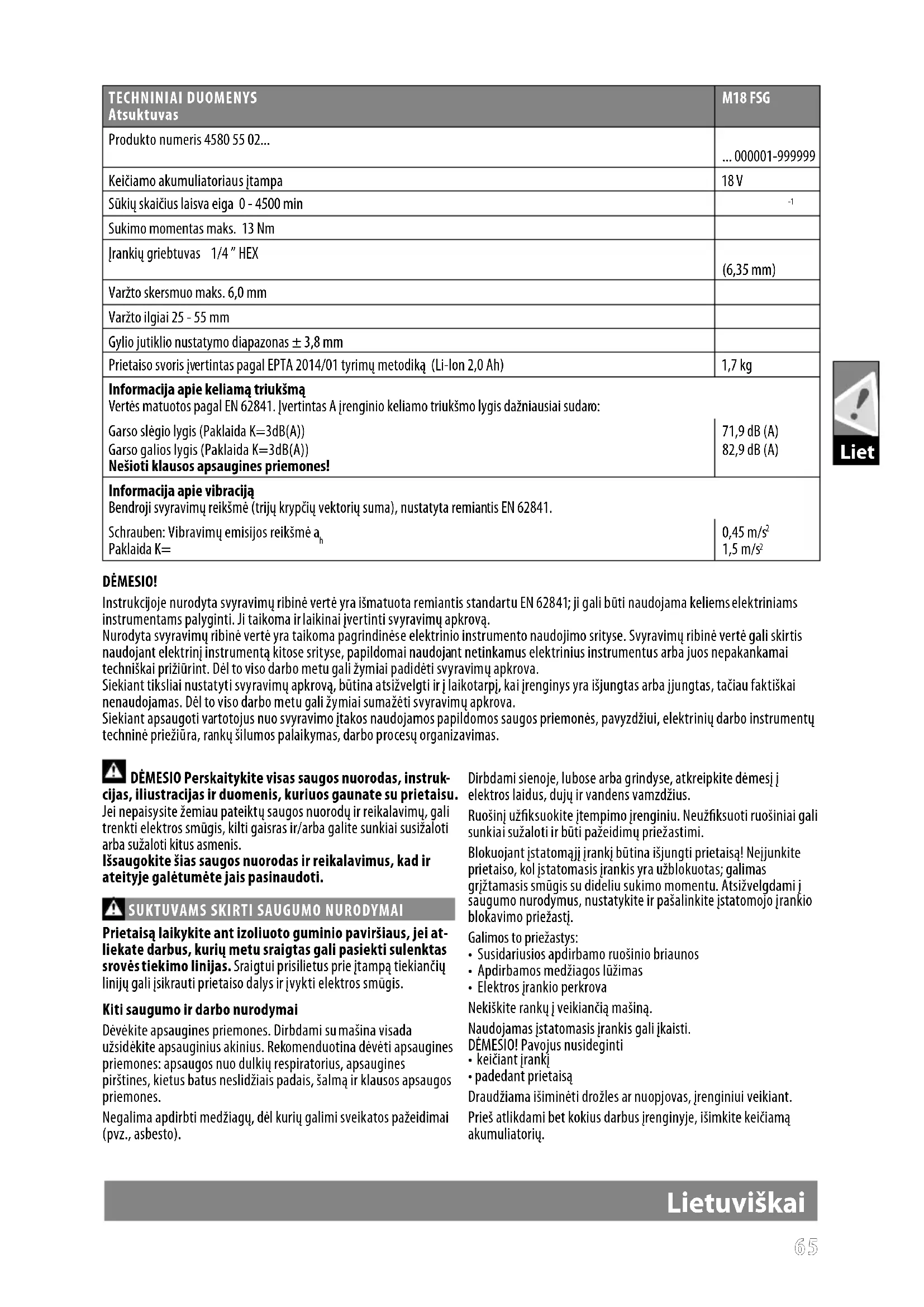

TECHNINIAI DUOMENYSAtsuktuvas	M18 FSG
Produkto numeris 4580 55 02...	... 000001-999999
Keičiamo akumuliatoriaus įtampa	18 V
Sūkių skaičius laisva eiga 0 - 4500 min	-1
Sukimo momentas maks. 13 Nm
Įrankių griebtuvas 1/4” HEX	(6,35 mm)
Varžto skersmuo maks. 6,0 mm
Varžto ilgiai 25 - 55 mm
Gylio jutiklio nustatymo diapazonas ± 3,8 mm
Prietaiso svoris įvertintas pagal EPTA 2014/01 tyrimų metodiką (Li-Ion 2,0 Ah)	1,7 kg
Informacija apie keliamą triukšmąVertės matuotos pagal EN 62841. Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai sudaro:
Garso slėgio lygis (Paklaida K=3dB(A))	71,9 dB (A)
Garso galios lygis (Paklaida K=3dB(A))	82,9 dB (A)
Nešioti klausos apsaugines priemones!
Informacija apie vibracijąBendroji svyravimų reikšmė (trijų krypčių vektorių suma), nustatyta remiantis EN 62841.Schrauben: Vibravimų emisijos reikšmė ahPaklaida K=	0,45 m/s ^2 1,5 m/s ^2

DÈMESIO!

Instrukcijoje nurodyta svyravimų ribinė vertė yra išmatuota remiantis standartu EN 62841; ji gali būti naudojama keliems elektriniams instrumentams palyginti. Ji taikoma irlaikinai įvertinti svyravimų apkrova.

Nurodyta svyravimų ribinė vertė yra taikoma pagrindinėse elektrinio instrumento naudojimo srityse. Svyravimų ribinė vertė gali skirtis naudojant elektrinį instrumentą kitose srityse, papildomai naudojant netinkamus elektrinius instrumentus arba juos nepakankamai techniškai prižiūrint. Dėl to viso darbo metu gali žymiai padidėti svyravimų apkrova.

Siekiant tiksliai nustatyti svyravimų apkrova, būtina atsižvelgti ir į laikotarpį, kai įrenginys yra išjungtas arba jjungtas, tačiau faktiškai nenaudojamas. Dėl to viso darbo metu gali žymiai sumažėti svyravimų apkrova.

Siekiant apsaugoti vartotojus nuo svyravimo įtakos naudojamos papildomos saugos priemonės, pavyzdžiui, elektrinių darbo instrumentų techninė priežiūra, rankų šilumos palaikymas, darbo procesų organizavimas.

DĖMESIO Perskaitykite visas saugos nuorodas, instruk-, iliustracijas ir duomenis, kuriuos gaunate su prietaisu.

Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

SUKTUVAMS SKIRTI SAUGUMO NURODYMAI

Prietaisą laikykite ant izoliuoto guminio pavirśiaus, jei atliekate darbus, kurių metu sraigtas gali pasiekti sulenktas srovės tiekimo linijas. Sraigtui prisilietus prie įtampą tiekiančių linijų gali įsikrauti prietaiso dalys ir įvykti elektros smūgis.

Kiti saugumo ir darbo nurodymai

Dėvėkite apsaugines priemones. Dirbdami su mašina visada užsidėkite apsauginius akinius. Rekomenduotina dévėti apsaugines priemones: apsaugos nuo dulkių respiratorius, apsaugines pirštines, kietus batus neslidžiais padais, šalmą ir klausos apsaugos priemones.

Negalima apdirbti medžiagų, dėl kurių galimi sveikatos pažeidimai (pvz., asbesto).

Dirbdami sienoje, lubose arba grindyse, atkreipkite dėmesį j elektros laidus, dujų ir vandens vamzdžius.

Ruošinį užfiksuokite įtempimo jrenginiu. Neužfiksuoti ruošiniai gali sunkiai sužaloti ir būti pažeidimų priežastimi.

Blokuojant jstatomaji jrankj būtina išjungti prietaisą! Nejjunkite prietaiso, kol jstatomasis jrankis yra užblokuotas; galimas grįžtamasis smūgis su dideliu sukimo momentu. Atsižvelgdami j saugumo nurodymus, nustatykite ir pašalinkite jstatomojo įrankio blokavimo priežastį.

Galimos to priežastys:

- Susidariusios apdirbamo ruošinio briaunos

- Apdirbamos medžiagos lūžimas

- Elektros jrankio perkrova

Nekiškite rankų į veikiančią mašiną.

Naudojamas įstatomasis įrankis gali įkaisti.

DÈMESIO! Pavojus nusideginti

- keičiant įrankį

- padedant prietaisą

Draudžiama išiminėti drožles ar nuopjovas, įrenginiui veikiant.

Prieš atlikdami bet kokius darbus jrenginyje, išimkite keičiamą akumuliatorių.

NAUDOJIMAS PAGAL PASKIRT]

Varžtasukis tinka sparčiojo montažo varžtu, kuriais gipso kartono plokštės tvirtinamos ant medinių arba metalinių atraminių konstrukciju, sukimui.

AKUMULIATORIAI

Ilgesnį laiką nenaudotus keičiamus akumuliatorius prieš naudojimą ikraukite.

Aukštesnė nei 50°C temperatūra mažina keičiamų akumuliatorių galią. Venkite ilgesnio saulės ar šilumos šaltinių poveikio.

Ikroviklio ir keičiamo akumuliatoriaus jungiamieji kontaktai visada turi būti švarūs.

Kad prietaisas kuo ilgiau veiktu, pasinaudoje juo, iki galo jkraukite akumuliatorius.

Siekiant užtikrinti kuo ilgesnį baterijos tarnavimo laiką, reikėty ją po atlikto įkrovimo iškart išimti iš įkroviklio.

Bateriją laikant ilgiau nei 30 dienu, būtina atkreipti dėmesį i šias nuorodas: :

• bateriją laikyti sausoje aplinkoje, esant apie 27 °C temperatūrai.
• Baterijos jkrovimo lygis turi būti nuo 30% iki 50%.
• Baterija pakartotinai turi būti jkraunama kas 6 mėnesius.

Sunaudotų keičiamų akumuliatorių nedeginkite ir nemeskite j buitines atliekas. „Milwaukee“ siūlo tausojantį aplinką sudėvėtų keičiamų akumuliatorių tvarkymą, apie tai prekybos atstovo.

Keičiamų akumuliatorių nelaikykite kartu su metaliniais daiktais (trumpojo jungimo pavojus).

Keičiamus C18 sistemos akumuliatorius kraukite tik „C18“ sistemos įkrovikliais. Nekraukite kitų sistemų akumuliatorių.

I jikroviklių keičiamiems akumuliatoriams įstatymui skirtą vamzdį turi nepatekti jokios metalinės dalys (trumpojo jungimo pavojus).

Keičiamų akumuliatorių ir įkroviklių nelaikykite atvirai. Laikykite tik sausoje vietoje. Saugokite nuo drėgmės.

Ekstremalių apkrovų arba ekstremalios temperatūros poveikyje iš keičiamų akumuliatorių gali ištekėti akumuliatoriaus skystis.

Išsitepus akumuliatoriaus skysčiu, tuoj pat nuplaukite vandeniu su muilu. Patekus į akis, tuoj pat ne trumpiau kaip 10 minučių gausiai skalaukite vandeniu ir tuoj pat kreipkitės į gydytoją.

LIČIO JONŲ AKUMULIATORIŲ PERVEŽIMAS

Ličio jonų akumuliatoriams taikomos įstatyminės nuostatos dėl pavojingų krovinių pervežimų.

Šiuos akumuliatorius pervežti būtina laikantis vietinių, nacionalinių ir tarptautinių direktyvų ir nuostatų.

Naudotojai šiuos akumuliatorius gali naudoti savo transporte be jokių kitų sąlygų.

Už komercinį ličio jonų akumuliatorių pervežimą atsako ekspedicijos įmonė pagal nuostatas dėl pavojingų krovinių pervežimo. Pasiruošimo išsiųsti ir pervežimo darbus gali atlikti tik atitinkamai išmokyti asmenys. Visas procesas privalo būti prižiūrimas.

Pervežant akumuliatorius būtina laikytis šių punktu:

Siekiant išvengti trumpųjų jungimų, įsitikinkite, kad kontaktai yra apsaugoti ir izoliuoti. Atkreipkite dėmesį, kad akumuliatorius pakuotės viduje neslidinėtų. Draudžiama pervežti pažeistus arba tekančius akumuliatorius. Đėl detalesnių nurodymų kreipkitės į savo ekspedicijos įmonę.

TECHNINIS APTARNAVIMAS

lrenginio védinimo angos visada turi būti švarios.

Naudokite tik „Milwaukee“ priedus ir „Milwaukee“ atsargines dalis. Dalis, kurių keitimas neaprašytas, leidžiama keisti tik „Milwaukee“ klientų aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo skyrių adresus brošiūroje).

Jei reikia, nurodant jrenginio tipą bei specifikacijų lentelėje esantį numerį, iš klientų aptarnavimo skyriaus arba tiesiai iš Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.

CE ATITIKTIES PAREIŠKIMAS

Prisiimdami visą atsakomybę pareiškiame, kad gaminys, aprašytas „Techniniuose duomenyse“, atitinka taikomus reikalavimus, išdėstytus direktyvose:

2011/65/ES (RoHS)

2014/30/ES

2006/42/EB

ir buvo taikyti šie darnieji standartai

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Prieš atlikdami bet kokius darbus jrenginyje, išimkite keičiamą akumuliatorių.

Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.

Priedas – nejeina j tiekimo komplektaciją, rekomenduojamas papildymas iš priedų asortimento.

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Būtina rūšiuoti elektros ir elektroninius prietaisus ir atiduoti į atliekų perdirbimo centra, kad jie būtų utilizuoti neteršiant aplinkos. Informacijos apie perdirbimo centrus ir atliekų surinkimo įstaigas teiraukitės vietos įstaigoje arba prekybininko.

Il apsaugos klasės elektrinis įrankis. Šio elektrinio įrankio apsauga nuo elektros smūgio priklauso ne tik nuo pagrindinės izoliacijos, bet ir nuo to, kaip naudojamos papildomos apsauginės priemonės, tokios kaip dviguba arba pagerinta izoliacija.

Europos atitikties ženklas

Britanijos atitikties ženklas

Ukrainos atitikties ženklas

Eurazijos atitikties ženklas
