MANUAL DE USUARIO M18 FSG0X MILWAUKEE

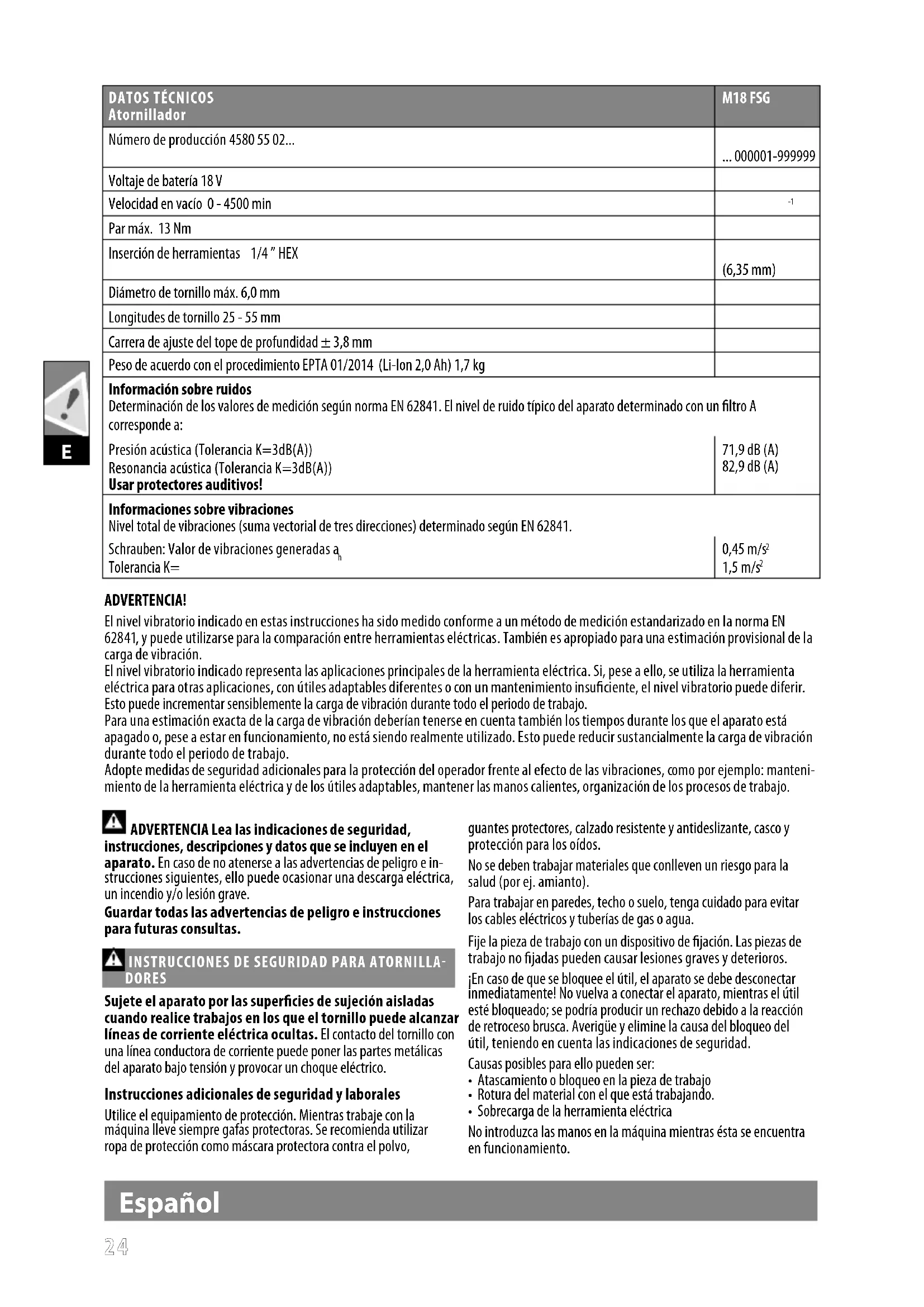

Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad, Declaracion de Conformidad CE, Bateria, Mantenimiento, Símbolos Lea y conserve estas instrucciones por favor! Español

Atornillador M18 FSG Número de producción 4580 55 02... ... 000001-999999 Voltaje de batería 18 V Velocidad en vacío 0 - 4500 min

Par máx. 13 Nm Inserción de herramientas 1/4 ” HEX (6,35 mm) Diámetro de tornillo máx. 6,0 mm Longitudes de tornillo 25 - 55 mm Carrera de ajuste del tope de profundidad ± 3,8 mm Peso de acuerdo con el procedimiento EPTA 01/2014 (Li-Ion 2,0 Ah) 1,7 kg Información sobre ruidos Determinación de los valores de medición según norma EN 62841. El nivel de ruido típico del aparato determinado con un ltro A corresponde a: Presión acústica (Tolerancia K=3dB(A)) Resonancia acústica (Tolerancia K=3dB(A)) Usar protectores auditivos! 71,9 dB (A) 82,9 dB (A) Informaciones sobre vibraciones Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841. Schrauben: Valor de vibraciones generadas a

ADVERTENCIA! El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la norma EN 62841, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una estimación provisional de la carga de vibración. El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la herramienta eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuciente, el nivel vibratorio puede diferir. Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo. Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el aparato está apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir sustancialmente la carga de vibración durante todo el periodo de trabajo. Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por ejemplo: manteni- miento de la herramienta eléctrica y de los útiles adaptables, mantener las manos calientes, organización de los procesos de trabajo. ADVERTENCIA Lea las indicaciones de seguridad, instrucciones, descripciones y datos que se incluyen en el aparato. En caso de no atenerse a las advertencias de peligro e in- strucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

INSTRUCCIONES DE SEGURIDAD PARA ATORNILLA-

DORES Sujete el aparato por las supercies de sujeción aisladas cuando realice trabajos en los que el tornillo puede alcanzar líneas de corriente eléctrica ocultas. El contacto del tornillo con una línea conductora de corriente puede poner las partes metálicas del aparato bajo tensión y provocar un choque eléctrico. Instrucciones adicionales de seguridad y laborales Utilice el equipamiento de protección. Mientras trabaje con la máquina lleve siempre gafas protectoras. Se recomienda utilizar ropa de protección como máscara protectora contra el polvo, guantes protectores, calzado resistente y antideslizante, casco y protección para los oídos. No se deben trabajar materiales que conlleven un riesgo para la salud (por ej. amianto). Para trabajar en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua. Fije la pieza de trabajo con un dispositivo de jación. Las piezas de trabajo no jadas pueden causar lesiones graves y deterioros. ¡En caso de que se bloquee el útil, el aparato se debe desconectar inmediatamente! No vuelva a conectar el aparato, mientras el útil esté bloqueado; se podría producir un rechazo debido a la reacción de retroceso brusca. Averigüe y elimine la causa del bloqueo del útil, teniendo en cuenta las indicaciones de seguridad. Causas posibles para ello pueden ser:

• Atascamiento o bloqueo en la pieza de trabajo

• Rotura del material con el que está trabajando.

• Sobrecarga de la herramienta eléctrica No introduzca las manos en la máquina mientras ésta se encuentra en funcionamiento. Español2525

El útil se puede calentar durante el uso. ADVERTENCIA! Peligro de quemaduras

• en caso de cambiar la herramienta

• en caso de depositar el aparato Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento. Retire la batería antes de comenzar cualquier trabajo el aparato. APLICACIÓN DE ACUERDO A LA FINALIDAD Este atornillador está indicado para la colocación de tornillos para cartón-yeso al colocar placas de cartón-yeso en guías de madera o metal.. BATERIA Las baterías no utilizadas durante cierto tiempo deben ser recarga- das antes de usar. Las temperaturas superiores a 50°C reducen el rendimiento de la batería. Evite una exposición excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento). Los puntos de contacto de los cargadores y las baterías se deben mantener limpios. Para un tiempo óptimo de vida, deberán cargarse las baterías completamente después de su uso. Para garantizar la máxima capacidad y vida útil, las baterías recar- gables se deberían retirar del cargador una vez nalizada la carga. En caso de almacenar la batería recargable más de 30 días: :

• Almacenar la batería recargable en un lugar seco a una tempera- tura de aproximadamente 27°C.

• Almacenar la batería recargable con un estado de carga del 30% y 50% aproximadamente.

• Recargar la batería cada 6 meses. No tire las baterías usadas a la basura ni al fuego. Los Distribuidores Milwaukee ofrecen un servicio de recogida de baterías antiguas para proteger el medio ambiente. No almacene la batería con objetos metálicos (riesgo de cortocir- cuito). Recargar solamente los acumuladores del Sistema C18 en cargado- res C18. No intentar recargar acumuladores de otros sistemas. No introduzca en la cavidad del cargador objetos metálicos (riesgo de cortocircuito). No abra nunca las baterías ni los cargadores y guárdelos sólo en lugares secos. Protéjalos de la humedad en todo momento. En caso de sobrecarga o alta temperatura, pueden llegar a producirse escapes de ácido provenientes de la batería. En caso de contacto con éste, límpie inmediatamente la zona con agua y jabón. Si el contacto es en los ojos, límpiese concienzudamente con agua durante 10 minutos y acuda inmediatamente a un médico TRANSPORTE DE BATERÍAS DE IONES DE LITIO Las baterías de iones de litio caen bajo las disposiciones legales relativas al transporte de mercancías peligrosas. El transporte de estas baterías recargables debe llevarse a cabo, observando las normas y disposiciones locales, nacionales e internacionales. Los consumidores pueden transportar estas baterías recargables sin el menor reparo en la calle. El transporte comercial de baterías recargables de iones de litio por empresas de transportes está sometido a las disposiciones del transporte de mercancías peligrosas. Las preparaciones para el envío y el transporte deben ser llevados a cabo exclusivamente por personas instruidas adecuadamente. El proceso completo debe ser supervisado por personal competente. Los siguientes puntos se deben observar para el transporte de las baterías recargables: Se debe asegurar que los contactos estén protegidos y aislados para evitar que se produzcan cortocircuitos. Preste atención a que el conjunto de baterías recargables no se pueda desplazar dentro del envase. Las baterías recargables deterioradas o derramadas no se deben transportar. Rogamos que para cualquier información adicional se dirija a su empresa de transportes. MANTENIMIENTO Las ranuras de ventilación de la máquina deben estar despejadas en todo momento. Utilice solamente accesorios y repuestos Milwaukee. En caso de necesitar reemplazar componentes no descritos, contacte con cualquiera de nuestras estaciones de servicio Milwaukee (consultar lista de servicio técnicos) En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso que hay en la etiqueta y pida el despiece a la siguiente dirección: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra única responsabilidad que el producto descrito bajo „Datos técnicos“ cumple todas las disposiciones pertinentes de las directivas: 2011/65/UE (RoHS) 2014/30/UE 2006/42/CE y que se han implementado y estándares EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017:A11 2020 EN 55014-2:2015 EN IEC 63000:2018 Winnenden, 2020-11-10 Alexander Krug / Managing Director Autorizado para la redacción de los documentos técnicos. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Español2626

SÍMBOLOS ¡ATENCIÓN! ¡ADVERTENCIA! ¡PELIGRO! Retire la batería antes de comenzar cualquier trabajo el aparato. Lea las instrucciones detenidamente antes de conectar la herramienta Accessorio - No incluido en el equipo estándar, disponible en la gama de accesorios. Los aparatos eléctricos no se deben eliminar junto con la basura doméstica. Los aparatos eléctricos y electrónicos se deben recoger por separado y se deben entregar a una empresa de reciclaje para una eliminación respetuosa con el medio ambiente. Infórmese en las autoridades locales o en su tienda especializada sobre los centros de reciclaje y puntos de recogida. Herramienta eléctrica de la clase de protección II. Her- ramientas eléctricas, en las que la protección contra un choque eléctrico no depende solamente del aislamiento básico sino también de la aplicación de medidas adiciona- les de protección, como doble aislamiento o aislamiento reforzado. Marcado de conformidad europeo Marcado de conformidad británico Marcado de conformidad ucraniano Marcado de conformidad euroasiático Español2727 Por
