Produkttyp	Akku-Schrauber
Marke	Milwaukee
Modell	M18 FSG0X
Nennspannung	18 V (Wechselakku)
Leerlaufdrehzahl	0 - 4500 min⁻¹
Max. Drehmoment	13 Nm
Spannsystem	1/4" HEX (6,35 mm)
Max. Schraubendurchmesser	6,0 mm
Schraubenlänge	25 - 55 mm
Einstellbare Tiefendifferenz	± 3,8 mm
Gewicht (mit Li-Ion Akku 2,0 Ah)	1,7 kg
Schalldruckpegel	71,9 dB(A) (Unsicherheit K=3 dB(A))
Schallleistungspegel	82,9 dB(A) (Unsicherheit K=3 dB(A))
Vibrationsemissionswert (Schrauben)	0,45 m/s² (Unsicherheit K=1,5 m/s²)
Stromversorgung	Lithium-Ionen-Akku 18 V aus dem M18-System
Bestimmungsgemäße Verwendung	Verschrauben von Gipskartonplatten auf Holz oder Metall
Wartung	Lüftungsschlitze reinigen; Milwaukee Zubehör verwenden
Sicherheit	Schutzbrille tragen; auf verdeckte Kabel achten
Ersatzteile	Kontaktieren Sie ein Milwaukee-Servicecenter (siehe beiliegende Liste)
Schutzklasse	II (Doppelisolierung)
Normen	EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017, etc.

Häufig gestellte Fragen - M18 FSG0X MILWAUKEE

Welcher Akkutyp wird mit dem Schrauber M18 FSG0X verwendet?

Verwenden Sie ausschließlich Wechselakkus Milwaukee M18 (Lithium-Ionen 18 V). Laden Sie die Akkus nur mit dem Ladegerät des C18-Systems.

Wie stelle ich die Schraubtiefe ein?

Der Schrauber verfügt über eine einstellbare Tiefendifferenz von ± 3,8 mm. Passen Sie sie je nach Materialdicke an, um bündig zu schrauben.

Was ist die maximale Drehzahl des Werkzeugs?

Die Leerlaufdrehzahl beträgt 0 - 4500 min⁻¹. Sie ist je nach Druck auf den Auslöser variabel.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie das Werkzeug an den isolierten Flächen, um bei Kontakt mit verdeckten Kabeln Stromschläge zu vermeiden.

Wie wird der Schrauber gewartet?

Halten Sie die Lüftungsschlitze sauber und verwenden Sie nur Milwaukee Zubehör. Für Reparaturen wenden Sie sich an ein autorisiertes Servicecenter.

Kann ich diesen Schrauber zum Bohren verwenden?

Nein, dieses Gerät ist ausschließlich zum Schrauben von Schnellbauschrauben konzipiert, insbesondere zur Befestigung von Gipskartonplatten auf Holz oder Metall. Verwenden Sie keine Bohrer.

Wie transportiere ich Lithium-Ionen-Akkus sicher?

Beachten Sie die Vorschriften für den Transport von Gefahrgütern. Schützen und isolieren Sie die Kontakte, um Kurzschlüsse zu vermeiden. Transportieren Sie keine beschädigten Akkus.

Was tun bei Überhitzung des Werkzeugs?

Wenn das Werkzeug überhitzt, stellen Sie die Nutzung sofort ein und lassen Sie es abkühlen. Prüfen Sie, ob es überlastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät und die Akkus nicht in den Hausmüll. Geben Sie sie bei einem Recyclingzentrum oder einer zugelassenen Sammelstelle ab, um eine umweltfreundliche Entsorgung zu gewährleisten.

Wie lautet die Garantie für den Milwaukee M18 FSG0X Schrauber?

Die Garantie beträgt je nach Land in der Regel 2 bis 3 Jahre. Konsultieren Sie die dem Gerät beiliegende Garantiekarte oder wenden Sie sich an Ihren Milwaukee-Händler.

BEDIENUNGSANLEITUNG M18 FSG0X MILWAUKEE

Originalbetriebsanleitung

Notice originale

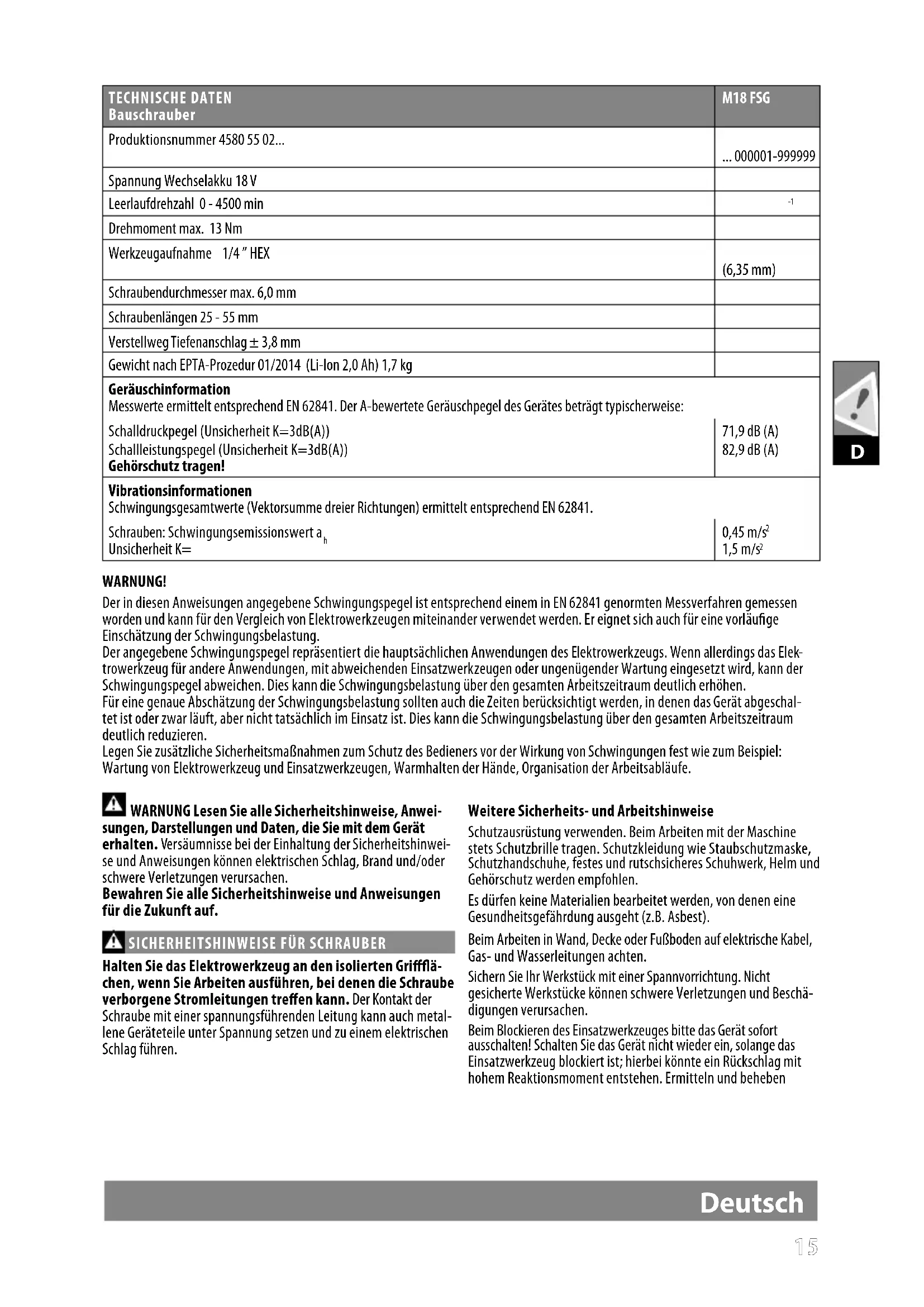

TECHNISCHE DATENBauschrauber	M18 FSG
Produktionsnummer 4580 55 02...	... 000001-999999
Spannung Wechselakku 18 V
Leerlaufdrehzahl 0 - 4500 min	-1
Drehmoment max. 13 Nm
Werkzeugaufnahme 1/4" HEX	(6,35 mm)
Schraubendurchmesser max. 6,0 mm
Schraubenlängen 25 - 55 mm
Verstellweg Tiefenanschlag ± 3,8 mm
Gewicht nach EPTA-Prozedur 01/2014 (Li-Ion 2,0 Ah) 1,7 kg
GeräuschinformationMesswerte ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A))	71,9 dB (A)
Schallleistungspegel (Unsicherheit K=3dB(A))	82,9 dB (A)
Gehörschutz tragen!
VibrationsinformationenSchwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.
Schrauben: Schwingungsemissionswert ah	0,45 m/s2
Unsicherheit K=	1,5 m/s2

WARNUNG!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweigen, Darstellungen und Daten, die Sie mit dem Gerät

erhalten. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR SCHRAUBER

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der

Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Weitere Sicherheits- und Arbeitshinweise

Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.

Es dürfen keine Materialien bearbeitet werden, von denen eine Gesundheitsgefährdung ausgeht (z.B. Asbest).

Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten.

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht gesicherte Werkstücke können schwere Verletzungen und Beschädigungen verursachen.

Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort ausschalten! Schalten Sie das Gerät nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei könnte ein Rückschlag mit hohem Reaktionsmoment entstehen. Ermitteln und beheben

Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.

Mögliche Ursachen dafür können sein:

- Verkanten im zu bearbeitenden Werkstück

• Durchbrechen des zu bearbeitenden Materials

- Überlasten das Elektrowerkzeuges

Greifen Sie nicht in die laufende Maschine.

Das Einsatzwerkzeug kann während der Anwendung heiß werden. WARNUNG! Verbrennungsgefahr

- bei Werkzeugwechsel

- bei Ablegen des Gerätes

Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Vor allen Arbeiten am Gerät den Wechselakku herausnehmen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Bauschrauber ist geeignet zum Setzen von Schnellbauschrauben zur Befestigung von Gipskartonplatten auf Holzunterkonstruktionen bzw. Metallunterkonstruktionen.

AKKUS

Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.

Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere Erwärmung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.

Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen werden.

Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufladen aus dem Ladegerät entfernt werden.

Bei Lagerung des Akkus länger als 30 Tage: :

- Akku bei ca. 27°C und trocken lagern.

- Akku bei ca. 30%-50% des Ladezustandes lagern.

- Akku alle 6 Monate erneut aufladen.

Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. Milwaukee bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren Fachhändler.

Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr).

Wechselakkus des Systems C18 nur mit Ladegeräten des Systems C18 laden. Keine Akkus aus anderen Systemen laden.

In den Wechselakku-Einschubschacht der Ladegeräte dürfen keine Metallteile gelangen (Kurzschlussgefahr).

Wechselakkus und Ladegeräte nicht öffnen und nur in trockenen Räumen lagern. Vor Nässe schützen.

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Wechselakkus Batterieflüssigkeit auslaufen. Bei Berührung mit Batterieflüssigkeit sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.

TRANSPORT VON LITHIUM-IONEN-AKKUS

Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrguttransport.

Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und internationalen Vorschriften und Bestimmungen erfolgen.

Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.

Der kommerzielle Transport von Lithium-Ionen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahrguttransports. Die Versandvorbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden.

Folgende Punkte sind beim Transport von Akkus zu beachten:

Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um Kurzschlüsse zu vermeiden. Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht verrutschen kann. Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden. Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.

WARTUNG

Stets die Lüftungsschlitze der Maschine sauber halten.

Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit allen relevanten Vorschriften der Richtlinien:

2011/65/EU (RoHS)

2014/30/EU

2006/42/EG

und den folgenden harmonisierten normativen Dokumenten übereinstimmt

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Techtronic Industries GmbH

ACHTUNG! WARNUNG! GEFAHR!

Vor allen Arbeiten am Gerät den Wechselakku herausnehmen.

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Elektrogeräte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Elektrische und elektronische Geräte sind getrennt zu sammeln und zur umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben. Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghöfen und Sammelstellen.

Elektrowerkzeug der Schutzklasse II. Elektrowerkzeug, bei dem der Schutz vor einem elektrischen Schlag nicht nur von der Basisisolierung abhängt, sondern auch davon, dass zusätzliche Schutzmaßnahmen, wie doppelte Isolierung oder verstärkte Isolierung, angewendet werden.

Britisches Konformitätszeichen
