Tipo di prodotto	Avvitatore senza fili
Tensione della batteria	18 V
Capacità della batteria	Non specificata
Velocità a vuoto	0-550 / 0-2000 giri/min
Coppia massima	Non specificata
Peso	Non specificato
Uso consigliato	Lavori di avvitatura e svitamento su vari materiali
Accessori inclusi	Non specificati
Manutenzione	Pulire regolarmente, controllare lo stato della batteria e degli accessori
Sicurezza	Indossare occhiali protettivi, non esporre all'acqua
Garanzia	Non specificata
Informazioni generali	Compatibile con le batterie della gamma Milwaukee M18

Domande frequenti - M18 FSG0X MILWAUKEE

Come si carica la batteria dell'avvitatore MILWAUKEE M18 FSG0X?

Per caricare la batteria, inseriscila nel caricabatterie MILWAUKEE compatibile e collega il caricabatterie a una presa elettrica. I LED indicano lo stato di carica.

Cosa fare se il mio avvitatore non funziona?

Controlla innanzitutto se la batteria è carica. Se la batteria è carica ma l'avvitatore non funziona, verifica le connessioni della batteria e il motore per eventuali danni.

Come si regola la coppia sull'avvitatore?

Usa la regolazione della coppia situata sulla parte superiore dell'avvitatore. Ruota la ghiera per selezionare il livello di coppia desiderato in base al lavoro da svolgere.

Come si cambia la punta dell'avvitatore?

Per cambiare la punta, tira il mandrino per sbloccarlo, rimuovi la punta usurata e inserisci quella nuova. Rilascia il mandrino per bloccarlo in posizione.

Qual è la capacità massima di foratura dell'avvitatore MILWAUKEE M18 FSG0X?

La capacità massima di foratura dipende dal materiale. Per il legno è circa 38 mm, per l'acciaio circa 13 mm.

Come si pulisce il mio avvitatore?

Scollega la batteria e usa un panno asciutto per pulire l'esterno dell'avvitatore. Evita l'uso di prodotti chimici aggressivi o solventi.

Dove posso trovare pezzi di ricambio per l'avvitatore MILWAUKEE M18 FSG0X?

I pezzi di ricambio possono essere acquistati presso i rivenditori autorizzati MILWAUKEE o sul sito ufficiale del marchio.

L'avvitatore è garantito?

Sì, l'avvitatore MILWAUKEE M18 FSG0X è generalmente coperto da una garanzia da 2 a 5 anni, a seconda delle condizioni di acquisto. Controlla i dettagli della garanzia sul sito MILWAUKEE.

Come posso sapere se la batteria del mio avvitatore è a fine vita?

Se l'avvitatore non mantiene la carica o la potenza diminuisce significativamente durante l'uso, potrebbe indicare che la batteria è a fine vita.

Posso usare l'avvitatore sotto la pioggia?

Non è consigliato usare l'avvitatore sotto la pioggia o in condizioni di umidità, poiché ciò può danneggiare i componenti elettronici.

MANUALE UTENTE M18 FSG0X MILWAUKEE

Istruzioni originali

Manual original

Manual original

Oorspronkelijke

gebruiksaanwijzing

Original brugsanvisning

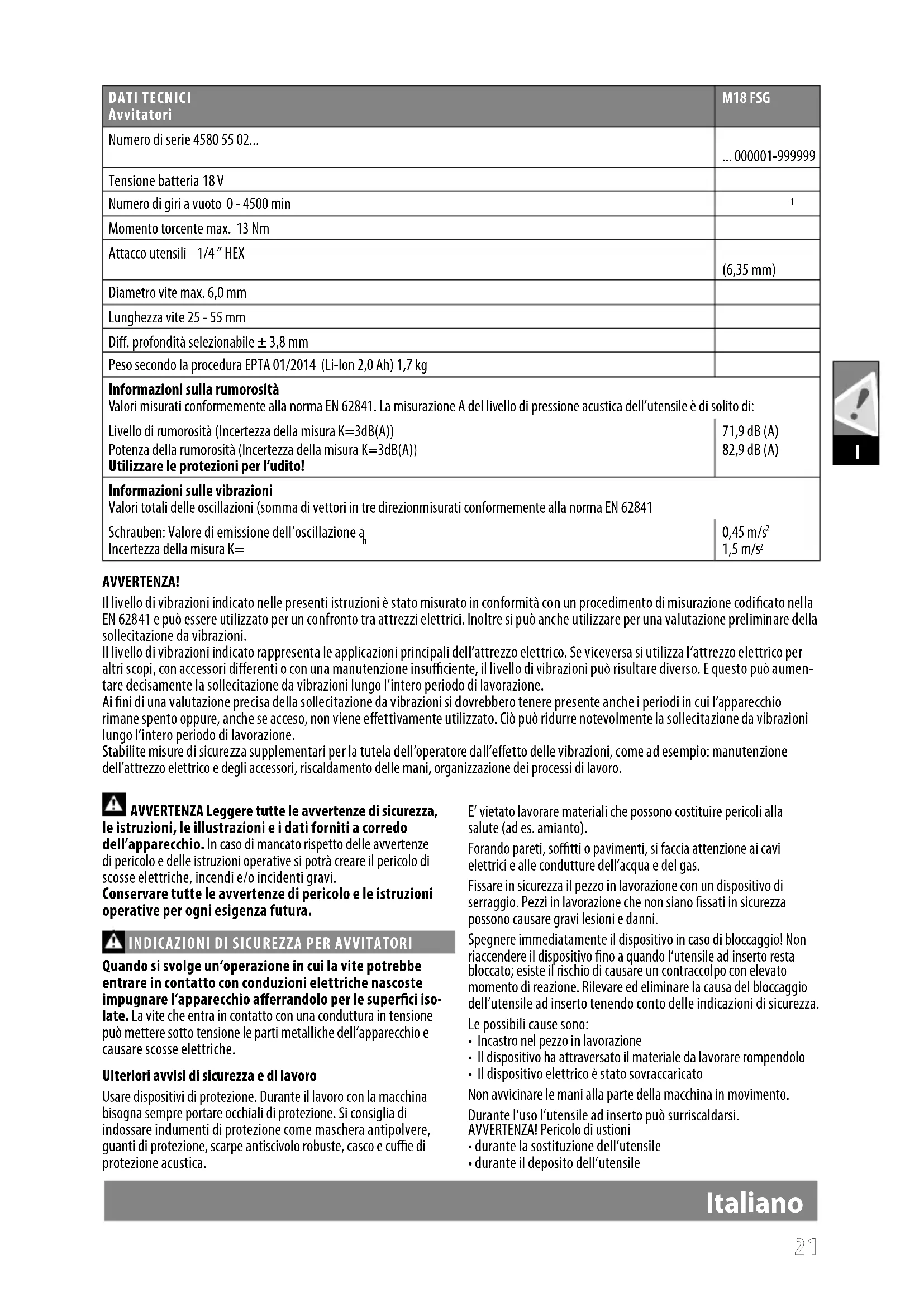

DATI TECNICIAvvitatori	M18 FSG
Numero di serie 4580 55 02...	... 000001-999999
Tensione batteria 18 V
Numero di giri a vuoto 0 - 4500 min	-1
Momento torcente max. 13 Nm
Attacco utensili 1/4" HEX	(6,35 mm)
Diametro vite max. 6,0 mm
Lunghezza vite 25 - 55 mm
Diff. profondità selezionabile ± 3,8 mm
Peso secondo la procedura EPTA 01/2014 (Li-lon 2,0 Ah) 1,7 kg
Informazioni sulla rumorositàValori misurati conformemente alla norma EN 62841. La misurazione A del livello di pressione acustica dell'utensile è di solito di:Livello di rumorosità (Incertezza della misura K=3dB(A))Potenza della rumorosità (Incertezza della misura K=3dB(A))Utilizzare le protezioni per l'udito!	71,9 dB (A)82,9 dB (A)
Informazioni sulle vibrazioniValori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 62841Schrauben: Valore di emissione dell'oscillazione anlncertezza della misura K=	0,45 m/s ^2 1,5 m/s ^2

AVVERTENZA!

Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 62841 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta le applicazioni principali dell'attrezzo elettrico. Se viceversa si utilizza l'attrezzo elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l'apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA Leggere tutte le avvertenze di sicurezza,

le istruzioni, le illustrazioni e i dati forniti a corredo dell'apparecchio. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

INDICAZIONI DI SICUREZZA PER AVVITATORI

Quando si svolge un'operazione in cui la vite potrebbe entrare in contatto con conduzioni elettriche nascoste impugnare l'apparecchio afferrandolo per le superfici iso-

late. La vite che entra in contatto con una conduttura in tensione può mettere sotto tensione le parti metalliche dell'apparecchio e causare scosse elettriche.

Ulteriori avvisi di sicurezza e di lavoro

Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cuffie di protezione acustica.

E' vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amianto).

Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell'acqua e del gas.

Fissare in sicurezza il pezzo in lavorazione con un dispositivo di serraggio. Pezzi in lavorazione che non siano fissati in sicurezza possono causare gravi lesioni e danni.

Spegnere immediatamente il dispositivo in caso di bloccaggio! Non riaccendere il dispositivo fino a quando l'utensile ad inserto resta bloccato; esiste il rischio di causare un contraccolpo con elevato momento di reazione. Rilevare ed eliminare la causa del bloccaggio dell'utensile ad inserto tenendo conto delle indicazioni di sicurezza.

Le possibili cause sono:

- Incastro nel pezzo in lavorazione

- Il dispositivo ha attraversato il materiale da lavorare rompendolo

- Il dispositivo elettrico è stato sovraccaricato

Non avvicinare le mani alla parte della macchina in movimento.

Durante l'uso l'utensile ad inserto può surriscaldarsi.

AVVERTENZA! Pericolo di ustioni

• durante la sostituzione dell'utensile

• durante il deposito dell'utensile

Italiano

Non rimuovere trucioli o schegge mentre l'utensile è in funzione. Prima di iniziare togliere la batteria dalla apparecchio.

UTILIZZO CONFORME

L'avvitatore è adatto per avvitature veloci, per fissare pannelli di cartongesso su rivestimenti di legno e di metallo.

BATTERIE

Batterie non utilizzate per molto tempo devone essere ricaricate prima dell'uso.

A temperature superiori ai 50°C, la potenza della batteria si riduce.

Evitare di esporre l'accumulatore a surriscaldamento prolungato, dovuto ad esempio ai raggi del sole o ad un impianto di riscaldamento.

Per una ottimale vita utile è necessario ricaricare completamente le batterie dopo l'uso.

Per una più lunga durata, rimuovere le batterie dal caricabatterie quando saranno cariche.

In caso di immagazzinaggio della batteria per più di 30 giorni: :

• Immagazzinare la batteria a circa 27°C in ambiente asciutto.
• Immagazzinare la batteria con carica di circa il 30% - 50%.
• Ricaricare la batteria ogni 6 mesi.

Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La Milwaukee offre infatti un servizio di recupero batterie usate.

Nel vano d'innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito).

Le batterie del System C18 sono ricaricabili esclusivamente con i caricatori del System C18. Le batterie di altri sistemi non possono essere ricaricate.

Non conservare le batterie con oggetti metallici (pericolo di cortocircuito).

Non aprire né la batteria né il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità.

Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte, l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico.

TRASPORTO DI BATTERIE AGLI IONI DI LITIO

Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa.

Il trasporto di queste batterie deve avvenire rispettando le disposizioni e norme locali, nazionali ed internazionali.

Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione.

Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale.

Durante il trasporto di batterie occorre tenere conto di quanto segue:

Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti. Accertarsi che il gruppo di batterie non possa spostarsi all'interno dell'imballaggio. Batterie danneggiate o batterie che perdono liquido non devono essere trasportate. Per ulteriori informazioni si prega di contattare il proprio trasportatore.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio.

Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti).

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

DICCHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle pertinenti disposizioni delle direttive:

2011/65/UE (RoHS)

2014/30/UE

2006/42/CE

e che sono state applicate le seguenti norme armonizzate

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017:A11 2020

EN 55014-2:2015

EN IEC 63000:2018

Autorizzato alla preparazione della documentazione tecnica

Techtronic Industries GmbH

Prima di iniziare togliere la batteria dalla apparecchio.

Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

I dispositivi elettrici non devono essere smaltiti con i rifiuti domestici. I dispositivi elettrici ed elettronici devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta.

Utensile elettrico di classe di protezione II. Utensile elettrico sul quale la protezione contro la folgorazione elettrica non dipende soltanto dall'isolamento di base, ma anche dall'applicazione di ulteriori misure di protezione, come il doppio isolamento o l'isolamento maggiorato.

Marchio di conformità europeo

Marchio di conformità britannico

Marchio di conformità ucraino

Marchio di conformità euroasiatico
