Termék típusa	Vezeték nélküli mélynyomóval ellátott soundbar
Márka	Samsung
Modell	HWM550
Főegység méretei (Sz x Ma x Mé)	1010,5 x 54,0 x 87,5 mm
Főegység súlya	2,6 kg
Mélynyomó méretei (Sz x Ma x Mé)	200,0 x 392,0 x 378,0 mm
Mélynyomó súlya	7,2 kg
Névleges kimeneti teljesítmény	30 W x 6 (6 ohm) + 160 W (3 ohm)
Támogatott audio formátumok	LPCM 2ch, Dolby Audio, DTS
Csatlakoztathatóság	HDMI (ARC), optikai, AUX, USB (Micro USB), Bluetooth
Tápellátás	AC/DC adapter 24 V
Készenléti fogyasztás	2,7 W
Fő funkciók	Hang módok (Standard, Music, Clear Voice, Sports, Movie), Surround, Bluetooth Power, Auto Power Link, Anynet+, DRC
Tartozékok	Távirányító, AA elem x 2, optikai kábel, AC/DC adapter, mélynyomó tápkábel, fali rögzítő sablon, falikonzolok, csavarok
Biztonság	Automatikus kikapcsolás 5 perc jel hiánya után, túlfeszültség védelem
Karbantartás és tisztítás	Törölje le egy puha, száraz ruhával. Ne használjon vegyszereket.
Javíthatóság	Vegye fel a kapcsolatot egy hivatalos Samsung szervizközponttal
Használati útmutató	631 oldal, letölthető

Gyakran ismételt kérdések - HWM550 SAMSUNG

Hogyan csatlakoztassam a soundbart Bluetooth-on keresztül?

Nyomja meg a Source gombot a BT mód kiválasztásához. Tartsa lenyomva a Source gombot több mint 5 másodpercig a BT PAIRING módba lépéshez. Mobileszközén keresse meg és válassza ki a [AV] Samsung Soundbar Mxxx M-Series elemet a Bluetooth listában.

Mit tegyek, ha a mélynyomó nem csatlakozik automatikusan?

Ellenőrizze, hogy a tápkábelek be vannak-e dugva. Ha a mélynyomó hátulján lévő LED kék színnel villog, próbálja meg a kézi csatlakoztatást: tartsa lenyomva a mélynyomó hátulján lévő ID SET gombot 5 másodpercig (a LED piros, majd kék villogó lesz). Kapcsolja ki a soundbart, majd tartsa lenyomva a távirányító VOL gombját 5 másodpercig, amíg az ID SET felirat meg nem jelenik. Kapcsolja be a soundbart: a mélynyomó kék LED-jének folyamatosan világítania kell.

Hogyan frissíthetem a soundbar szoftverét?

Töltse le a frissítési fájlt a Samsung weboldaláról (www.samsung.com/support) egy FAT formátumú USB meghajtóra. Csatlakoztassa az USB meghajtót Micro USB adapteren keresztül (nem tartozék) a kikapcsolt soundbarhoz. Kapcsolja be a soundbart: megjelenik az UPDATE felirat. A frissítés befejezése után a soundbar kikapcsol. Nyomja meg a távirányító II gombját 5 másodpercig a befejezéshez.

Nem jön hang a soundbarból, mit ellenőrizzek?

Győződjön meg arról, hogy a Némítás funkció nincs bekapcsolva (nyomja meg a VOL gombot a visszavonáshoz). Ellenőrizze, hogy a hangerő nincs minimumon. Ha vezetékes a kapcsolat, a kiválasztott forrásnak (D.IN, HDMI, AUX) meg kell egyeznie a használt bemenettel. Bluetooth esetén ellenőrizze, hogy az eszköz párosítva van-e.

A távirányító nem működik, mit tegyek?

Cserélje ki az elemeket új AA típusúakra. Ellenőrizze, hogy semmi sem akadályozza a jelet a távirányító és a soundbar között. Ha a probléma továbbra is fennáll, húzza ki és dugja vissza a soundbar tápegységét.

Hogyan szereljem fel a soundbart a falra?

Használja a mellékelt rögzítősablont a lyukak megjelöléséhez. Fúrja ki a lyukakat és helyezze be a falának megfelelő dübeleket. Rögzítse az M5-ös átmérőjű és ≥ 35 mm hosszúságú rögzítőcsavarokat (nem tartozék). Akassza fel a falikonzolokat (jobb és bal) a soundbar hátuljára, majd akassza fel a csavarokra.

Használhatom a Samsung TV-m távirányítóját a soundbar vezérlésére?

Igen, ha a soundbar HDMI ARC vagy optikai kapcsolaton keresztül csatlakozik egy kompatibilis Samsung TV-hez. Győződjön meg arról, hogy az Anynet+ funkció be van kapcsolva (tartsa lenyomva a soundbar távirányítójának Jobb gombját 5 másodpercig). A soundbaron tartsa lenyomva a Surround gombot 5 másodpercig a SAMSUNG-TV REMOTE módba váltáshoz.

Hogyan szinkronizáljam a hangot a videóval, ha késés lép fel?

Nyomja meg a távirányító Hang vezérlés gombját, majd válassza ki az AUDIO SYNC opciót a Bal/Jobb gombokkal. Állítsa be a késleltetést 0 és 300 ms között a Fel/Le gombokkal. Ez a funkció USB módban nem elérhető.

Mit tegyek, ha a mélynyomó LED-je pirosan villog?

Ez egy csatlakozási hibát vagy meghibásodást jelez. Ellenőrizze, hogy a tápkábelek megfelelően be vannak-e dugva. Próbálja meg kézzel újracsatlakoztatni a mélynyomót (lásd a 2. kérdést). Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Samsung ügyfélszolgálattal.

Hogyan tisztítsam a soundbart?

Használjon puha, száraz ruhát a felület letörléséhez. Soha ne használjon vegyszereket, oldószereket vagy spray-ket. Kerülje, hogy folyadék kerüljön a készülék nyílásaiba.

HASZNÁLATI ÚTMUTATÓ HWM550 SAMSUNG

FIGYELEM FESZÜLTSEG ALA TT! NE NYISSA KIA BURKOLATOT!

Ez a jal a keszülék besejében uralkodó magasfeszültségre figyelmeztet. Semmíképpen ne érjen a keszülék besejében található alkatrészekhez. Veszélyes.

Ez a jal azt jalzi, hogy a terméket oyan fontos információkkal latták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.

Il. osztányú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre.

Váltakoź áramú feszültség: Ez a szimbólum azt jalzi, hogy a vele jelölt névleges feszültség váltakoź áramú.

Egyenáramú feszültség: Ez a szimbólum azt jalzi, hogy a vele jelölt névleges feszültség egyenáramú.

Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólumarra hívja fel a figyelmet, hogy el kell olvasni a felhasznález készikönyv biztonságra vonatkoź tutnivalóit.

FIGYELMEZTETÉS

• A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

• AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.
• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezetékes csatlakozással.
• A berendezés hálózatról való leválasztásához a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állnia.
• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki teljesen a készüléket, és húzza ki a konnektorból. Ezért a hálózati kábel dugójának mindig könnyen elérhetőnek kell lennie.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen, megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7–10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készüléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.
2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.
3. Ne tegye ki a készüléket közvetlen napfénynek vagy hőforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.
4. Tartsa távol a készüléket a nedvességtől (vízzel teli vázától) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha hirtelen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.
5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, ne szerelje szét, és ne melegítse túl az elemeket. Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

A KÉZIKÖNYVRŐL

A felhasználói kézikönyv két részből áll: az egyszerű, papíralapú FELHASZNÁLÓI KÉZIKÖNYV, valamint a részletes TELJES KÉZIKÖNYV, amelyet letölthet.

FELHASZNÁLÓI KÉZIKÖNYV

Ebben a kézikönyvben a biztonsági utasítások, terméktelepítés, részegységek, csatlakoztatások és termékspecifikációk találhatók.

TELJES KÉZIKÖNYV

Az ügyféltámogatási központot a QR-kód beszkennelésével érheti el.

A kézikönyv megtekintéséhez számítógépen vagy mobileszközön, töltse le a kézikönyvet dokumentum formátumban a honlapról.

(http://www.samsung.com/support)

A megjelenés és a termékjellemzők előzetes figyelmeztetés nélkül is változhatnak.

TARTALOMJEGYZÉK

01 Részegységek Ellenőrzése 2

Az elemek behelyezése a távirányító használata előtt (2 db AA elem) 2

02 A Termék Áttekintése 3

Soundbar Előlap/Jobb Oldali Panel 3

Soundbar alsó panel 4

03 A Soundbar csatlakoztatása 5

A tápellátáshoz történő csatlakoztatás 5

A Soundbar csatlakoztatása a mélysugárzóhoz 6

A mélysugárzó és a Soundbar automatikus kapcsolódása 6 - A mélysugárzó kézi csatlakoztatása, ha az automatikus csatlakoztatás nem sikerült

04 Csatlakoztatás a televízióhoz 9

1. Módszer: Csatlakoztatás kábellel 9
2. Csatlakoztatás optikai kábellel 9
3. Televízió csatlakoztatása HDMI-kábellel 10
4. Módszer: Vezeték nélküli csatlakozás 11

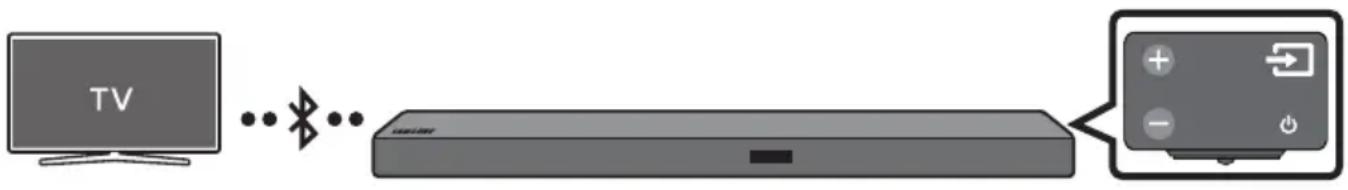

5. Televízió csatlakoztatása Bluetooth-on keresztül 11

05 Csatlakoztatás külső eszközhöz 13

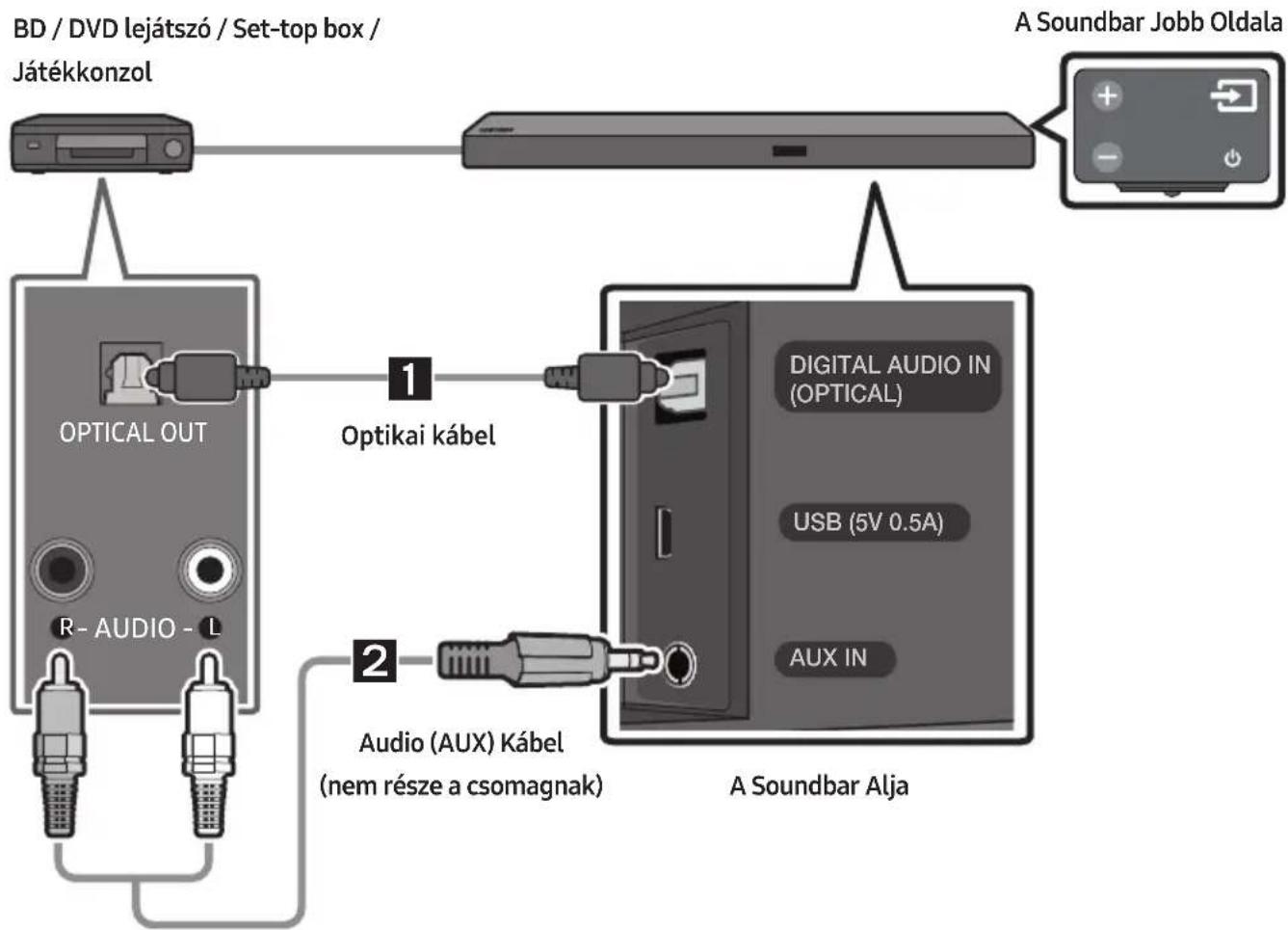

Csatlakoztatás optikai vagy analóg audio (AUX) kábellel 13 Csatlakoztatás HDMI-kábellel 14

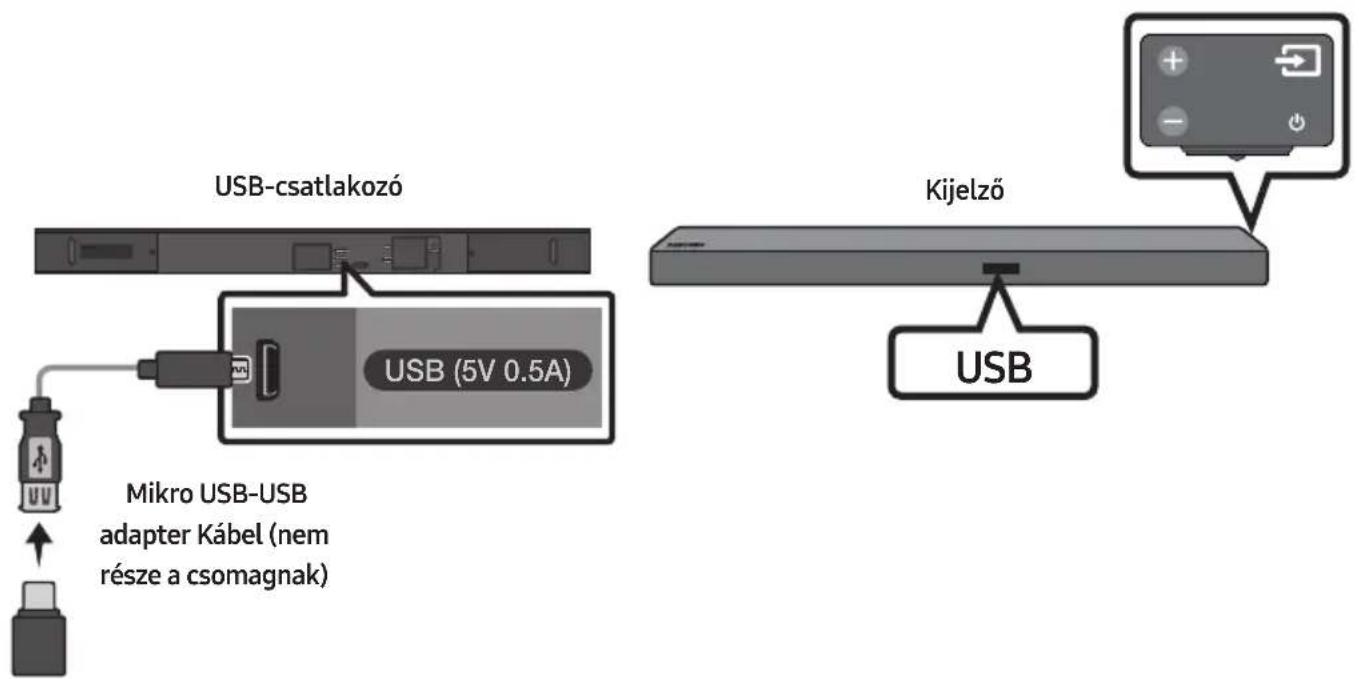

06 USB csatlakoztatása 15

07 Mobileszköz csatlakoztatása 17

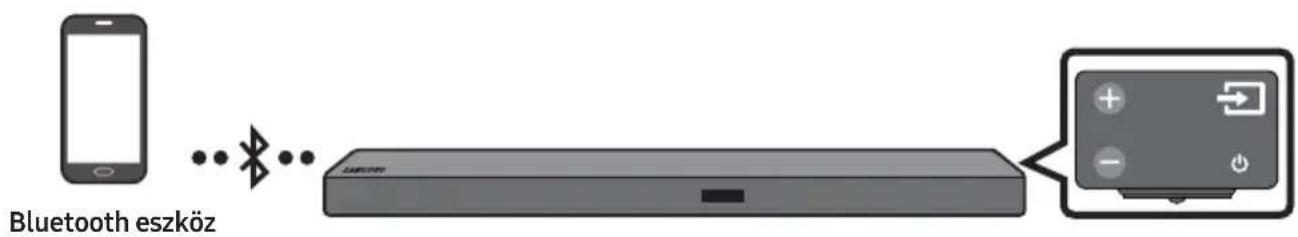

Csatlakozás Bluetooth-on keresztül 17

A Samsung Audio Remote alkalmazás használata 20

• A Samsung Audio Remote alkalmazás telepítése 20
• A Samsung Audio Remote alkalmazás indítása 20

08 A távirányító használata 21

A távirányító használatának módja 21 A Soundbar hangerejének szabályozása a televízió távirányítójával 24 A rejtett gombok használata 25 A különféle hangeffektus módok Kimeneti specifikáció 25

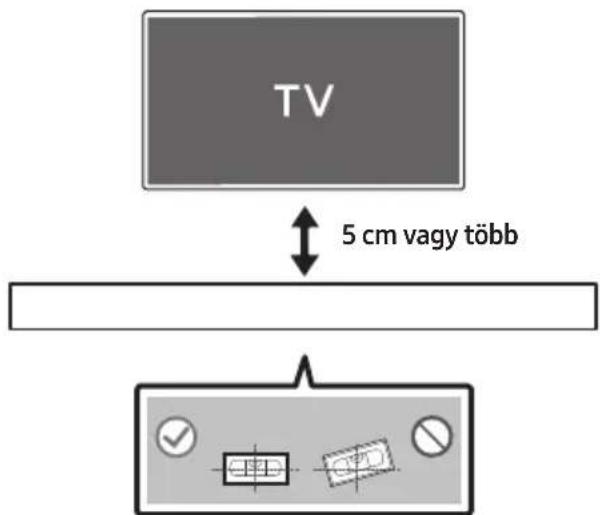

09 A fali konzol felszerelése

Óvintézkedések a felszerelés során 26 Fali konzol komponensek 26 A Soundbar leszerelése a falról 29

Frissítési folyamat 30 Ha a UPDATE nem jelenik meg 30

11 Hibaelhárítás 31

badalmak 32

13 Nyilvános Forráskódú Licenc Megjegyzés 32 14 Fontos Megjegyzés a Szervizzel Kapcsolatban 32 15 Műszaki Adatok és Útmutató 33

Műszaki adatok 33

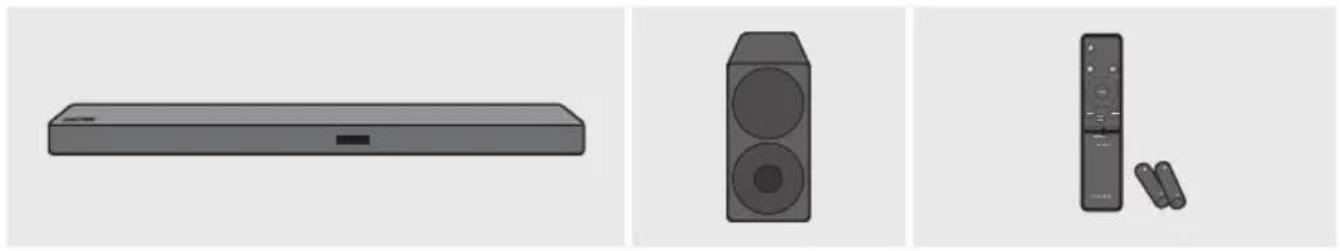

01 RÉSZEGYSÉGEK ELLENŐRZÉSE

Soundbar Központi Egység Mélysugárzó Távirányító / Elemek

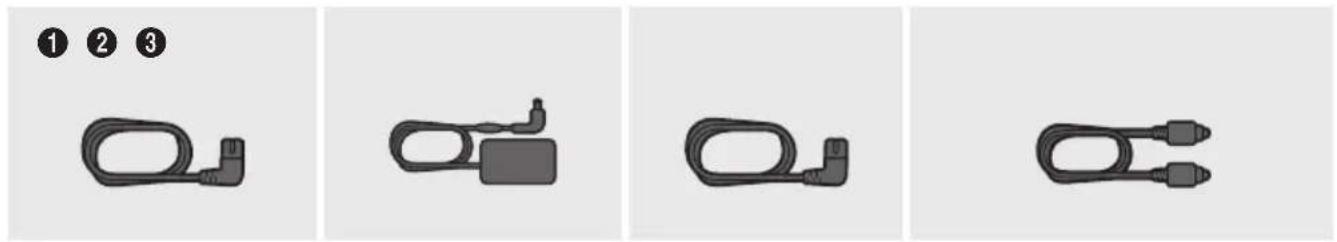

Hálózati kábel (Mélysugárzó) AC/DC adapter (Központi Egység) Hálózati kábel (AC/DC adapter) Optikai kábel

• A hálózati csatlakoztatás lépései az (1, 2, 3) címkékkel vannak ellátva. A hálózati csatlakoztatással kapcsolatos további tájékoztatásért lásd az 5. oldalt.
• A Soundbar fali felszerelésének részegységeiért lásd a 26. oldalt.
• A Mikro USB-USB adapter kábelek, valamint a HDMI kábelek külön kaphatók. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
• A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

Az elemek behelyezése a távirányító használata előtt (2 db AA elem)

Csúsztassa az elemek fedelét a nyíl irányába, amíg teljesen el nem távolítható.

Helyezzen be 2 db AA elemet (1,5V) oly módon, hogy a polaritás megfelelő legyen. Csúsztassa vissza az elemek fedelét.

HUN-2

02 A TERMÉK ÁTTEKINTÉSE

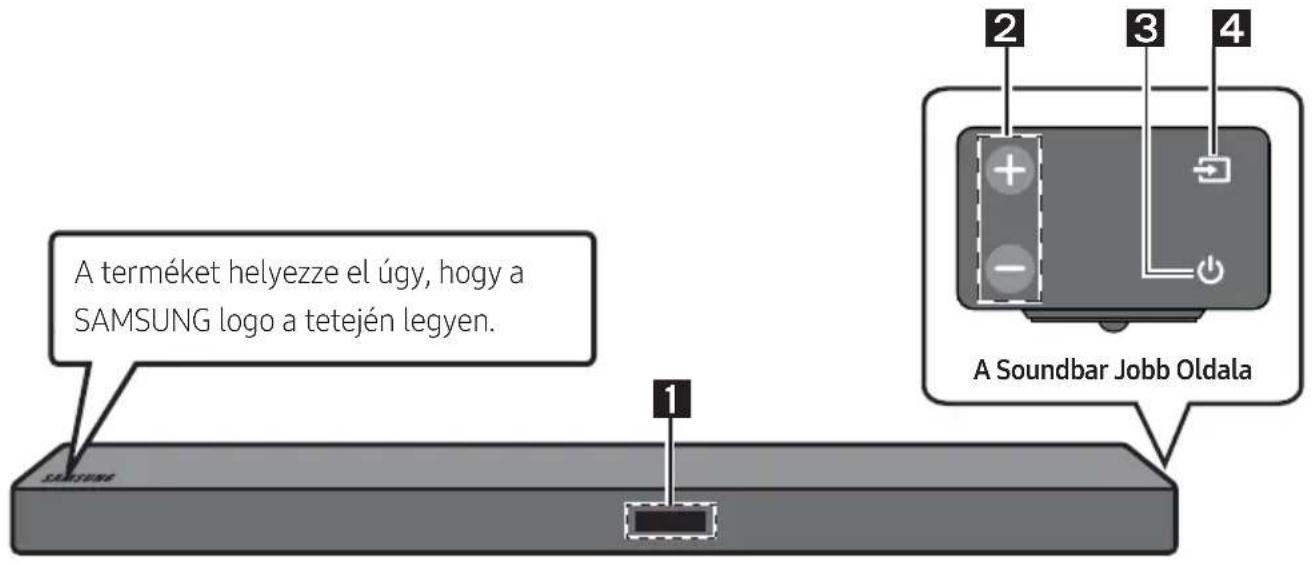

Soundbar Előlap / Jobb Oldali Panel

1	Kijelző A készülék állapotát és pillanatnyi MODját jelzi ki.
2	+/- (Hangerő) Gomb A hangerő beállítás. • Beállítást követően a hangerő szintje megjelenik a Soundbar elülső kijelzőjén.
3	(Bekapcsoló) Gomb A készülék be- és kikapcsolása.
4	(Forrás) Gomb A bemeneti jelforrás MOD kiválasztásá.
	Bemeneti MOD Kijelző
	Optikai Digitális bemenet D.IN
	ARC (HDMI OUT) bemenet	D.IN → TV ARC (Automaticus konverzió)
	AUX bemenet AUX
	HDMI bemenet HDMI
	BLUETOOTH MOD BT
	USB mod USB
	• A „BT PAIRING" MOD bekapcsolásához ványtsa a jelforrást „BT" MODra, majd tartsa lenyomva legalább 5 masodpercig a(Forrás) gombot.

• Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik.
• A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.
• Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audiobeállítási menüjében. További részletek a TV használati útmutatójában.

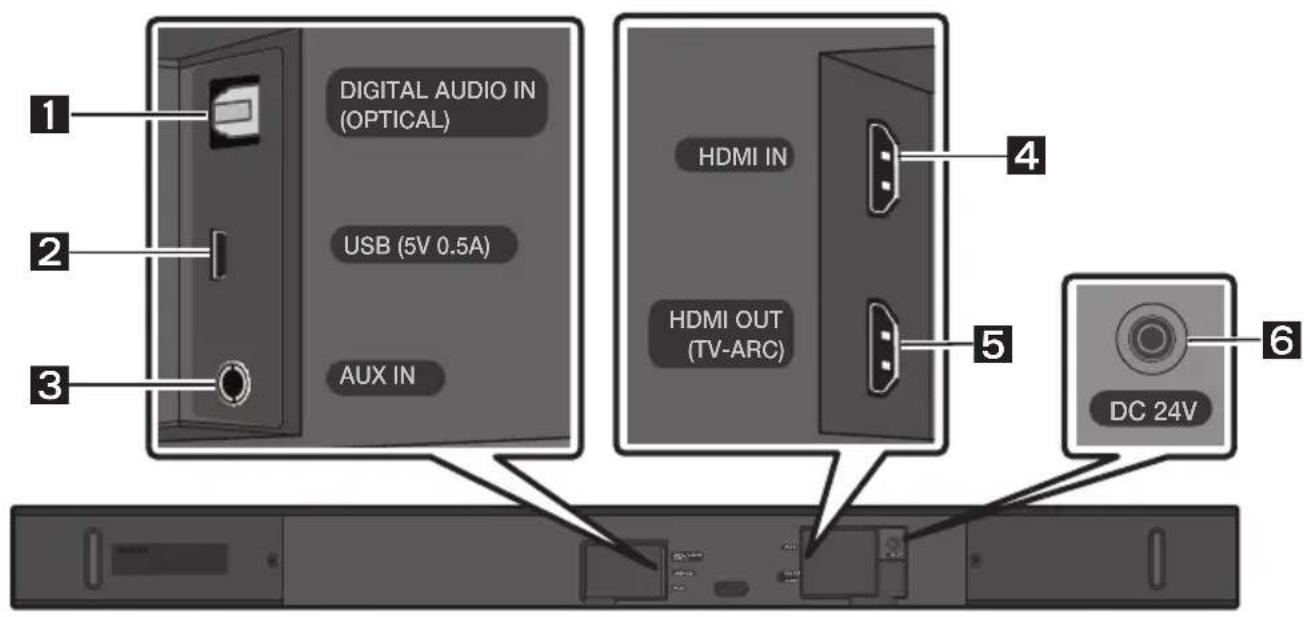

Soundbar alsó panel

1	DIGITAL AUDIO IN (OPTICAL) Egy külso eszköz digitális (optikai) kimenetének csatlakoztatásához.

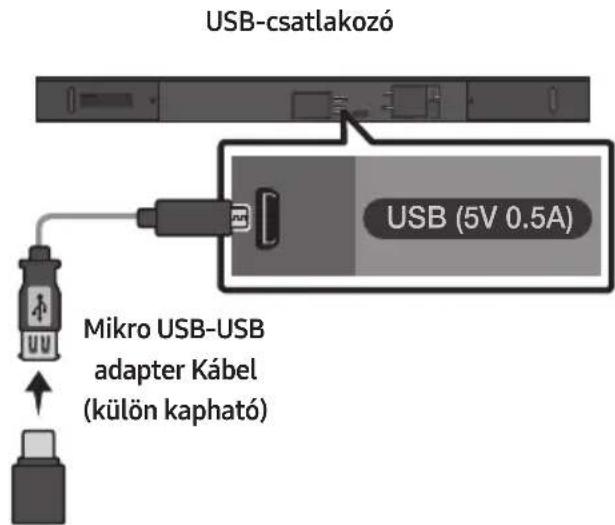

2	USB (5V 0.5A) Csatlakoztasson ide egy USB eszközt, hogy az USB eszközön levő hangfáglokat a Soundbaron keresztüljatszha ssle.
3	AUX IN Egy külso eszköz anlog kimenetének csatlakoztatásához.
4	HDMI IN Digital videos és audio jelek bemenete, egyidejüleg HDMI kábelel csatlakoztatott eszközk számára. Egy külso eszköz HDMI kimenetének csatlakoztatásához.
5	HDMI OUT (TV-ARC) Egy televíso HDMI (ARC) csatlakozójának csatlakoztatásához.
6	DC 24V (Áramforrás Be) Csatlakoztassa az AC/DC adaptert.

• Az AC/DC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A SOUNDBAR CSATLAKOZTATÁSA

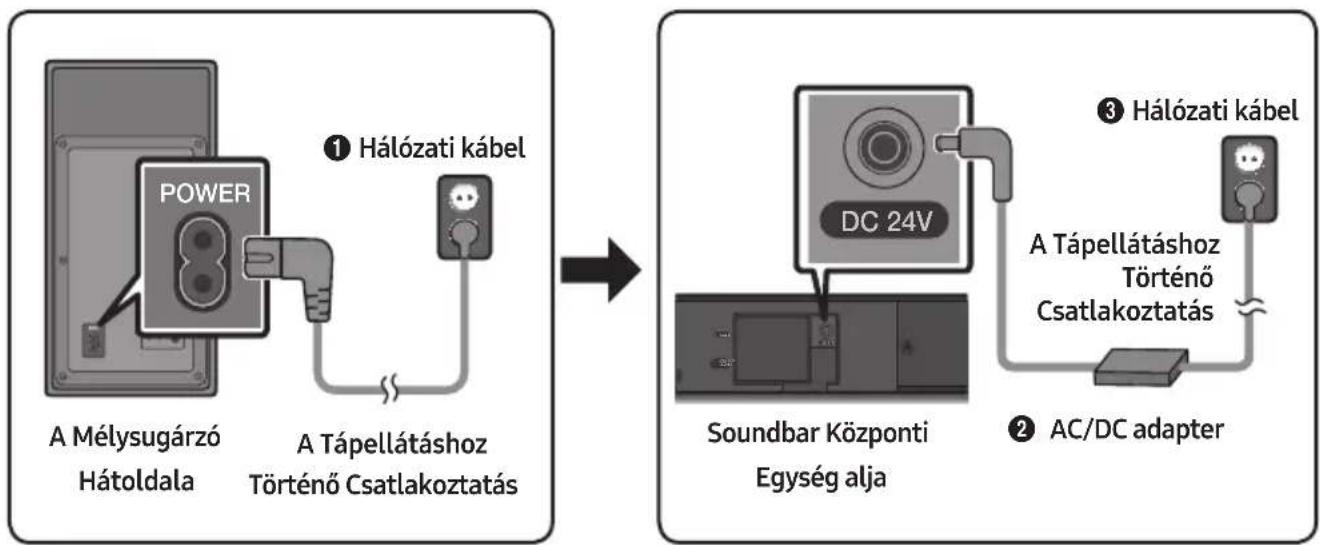

A tápellátáshoz történő csatlakoztatás

Használja a részegységeket (1, 2, 3) az eszközök konnektorokhoz való csatlakoztatásához, az alábbi sorrendben: 1.) Mélysugárzó → 2.) Soundbar központi egység. Lásd az alábbi illusztrációt.

• A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar központi egység alja)

• Ügyeljen arra, hogy az AC/DC-adaptert vízszintes helyzetben helyezze az asztalra vagy a padlóra. Ha az AC/DC-adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.

A Soundbar csatlakoztatása a mélysugárzóhoz

Ha mélysugárzót csatlakoztat, akkor telt basszushangzást élvezhet.

A mélysugárzó és a Soundbar automatikus kapcsolódása

Amikor bekapcsolja a készüléket, miután csatlakoztatta a tápkábeleket a Soundbarhoz és a mélysugárzóhoz, a mélysugárzó automatikusan csatlakozik a Soundbarhoz.

• Ha az automatikus párosítás befejeződött, akkor a mélysugárzó hátoldalán lévő kék jelzőfények világítani kezdenek.

A mélysugárzó hátoldalán lévő LED jelzőfény világít.

LED Állapot Leírás Megoldás
Kék	Be	Sikeres csatlakozás (normál működés)	-
	Villog A kapcsolat helyréállítása	Ellenőrizable, hogy a Soundbar bömponti egység típkábele megfelelo'enlett-e csatlakoztatva, vagy varjon egy ideig. (Ha a villogás folytatódk,(PR)bálja manuálisan csatlakoztatni a mélysugárzólt. Lásd a 7. oldalt.)
Piros Be		Készenlét (a Soundbar központi egység ki van kapcsolvera)	Ellenőrizable, hogy a Soundbar bömponti egység típkábele megfelelo'enlett-e csatlakoztatva.
		A csatlakozás nem sikerült	Csatlakozzon újra. Lásd a 7. oldalon a manuális csatlakoztatársól szoló instrukciókat.
Piros és kék	Villog Hiba		A Samsung Szervizköpont eléretőságét a készikönyvben találja.

A mélysugárzó kézi csatlakoztatása, ha az automatikus csatlakoztatás nem sikerült.

A manuális csatlakoztatás előtt ellenőrizze az alábbiakat:

Ellenőrizze, hogy a Soundbar és a mélysugárzó tápkábele megfelelően csatlakoztatva van-e. - Ellenőrizze, hogy a Soundbar be van-e kapcsolva.

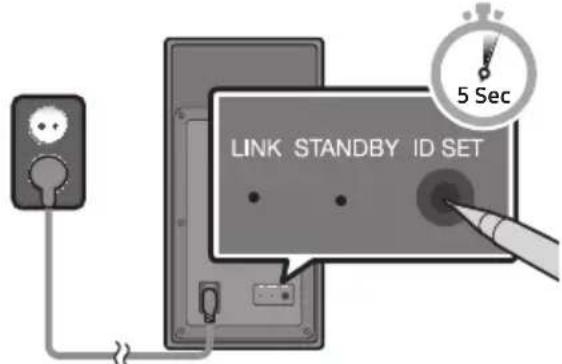

1. Tartsa lenyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó hátoldalán. A mélysugárzó hátoldalán lévő piros jelzőfény kikapcsol, és a kék jelzőfény villogni kezd.

A mélysugárzó hátoldala

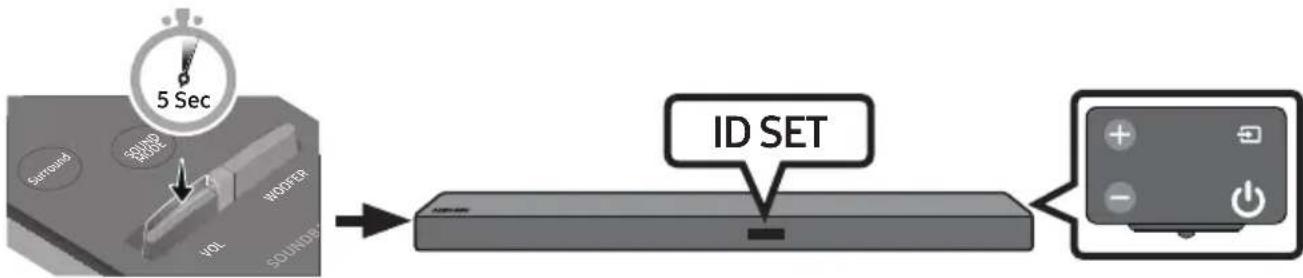

1. Kapcsolja ki a Soundbart.
2. Tartsa lenyomva legalább 5 másodpercig a VOL gombot a távirányítón, amíg a Soundbar ki van kapcsolva (OFF).
3. A Soundbar kijelzőjén 1-3 másodpercre megjelenik, majd eltűnik az ID SET üzenet.

1. Ha a mélysugárzó hátoldalán lévő kék jelzőfény villog, kapcsolja be a Soundbar tápellátását a központi egység jobb oldalán vagy a távirányítón lévő (Bekapcsoló) gomb megnyomásával.
2. Ha sikeresen létrejött a kapcsolódás, a mélysugárzó hátoldalán található kék jelzőfény abbahagyja a villogást és folyamatosan világít.

Ha a csatlakozási folyamat sikertelen, a kék jelzőfény folyamatosan villog. Lépjen az 1. lépésre, és kezdje újra.

MEGJEGYZÉSEK

• Ne csatlakoztassa a készüléket, vagy a TV tápkábelét a fali konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta. A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt.
• Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módba lép, és a hátlapon lévő STANDBY LED pirosra változik, miután kék színnel néhányat villog.
• Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (5,8 GHz) használja, mint a Soundbar, az interferencia miatt a hang megszakadhat.
• A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez változhat a működési környezettől függően. Ha a központi egység és a vezeték nélküli mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatol át a fémen.

ÓVINTÉZKEDÉSEK

• A vezeték nélküli vevőantennák a vezeték nélküli mélysugárzóba vannak beépítve. Tartsa távol a készülékeket a víztől és a nedvességtől.
• Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli mélysugárzó és a vezeték nélküli vevőmodul (külön vásárolható meg) körül ne legyenek akadályozó tárgyak.

Növelje a valódi vezeték nélküli térhangzást, miután csatlakoztatta a Samsung vezeték nélküli hátsó hangszórórendszert (SWA-8500S) a Soundbarhoz (külön vásárolható meg). A vezeték nélküli hátsó hangszóró készlettel kapcsolatos további információkat a termék kézikönyvében találja.

04 CSATLAKOZTATÁS A TELEVÍZIÓHOZ

A televízió hangját a Soundbaron keresztül hallgathatja, vezetékes vagy vezeték nélküli csatlakozással.

• Ha a Soundbar a kiválasztott Samsung TV-khez van csatlakoztatva, akkor a Soundbar a TV távirányítójával vezérelhető.
• Amennyiben optikai kábelt használ, akkor ezt a funkciót támogatják a 2017-es Samsung Smart TV-k, amelyek támogatják a Bluetooth funkciót.
• A funkció azt is lehetővé teszi, hogy a televízió menüjének használatával állítsa be a hangteret és a további beállításokat, valamint a hangerőt és a némítást.

1. Módszer: Csatlakoztatás kábellel

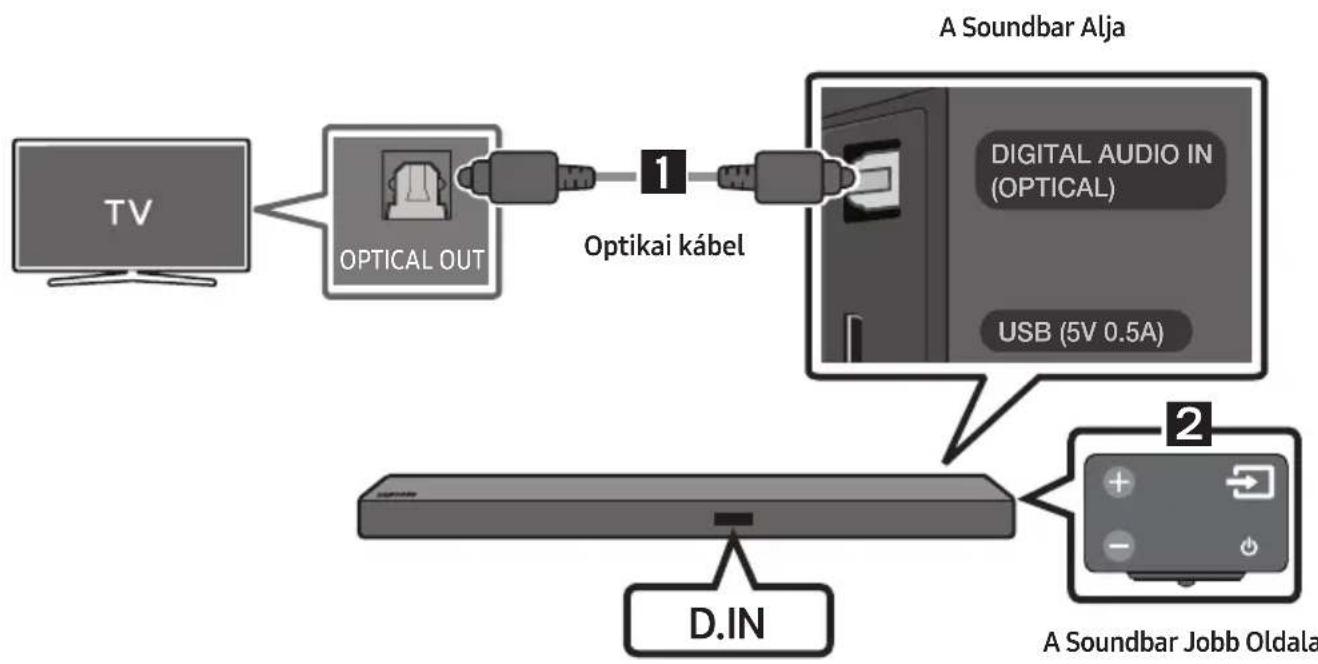

Csatlakoztatás optikai kábellel

1. Csatlakoztassa a Soundbaron lévő DIGITAL AUDIO IN (OPTICAL) csatlakozót a televízió OPTICAL OUT csatlakozójához egy digitális optikai kábellel.
2. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „D.IN” módot.
3. Ha a Soundbar egy 2017-ben vagy később megjelent Samsung okostelevízióhoz van csatlakoztatva, a Bluetooth POWER funkció automatikusan bekapcsol, hogy a Soundbar a televízió távirányítójával vezérelhető legyen. (A Bluetooth POWER funkció részleteit lásd a 23. oldalon.)

Auto Power Link

Az Auto Power Link funkció automatikusan bekapcsolja a Soundbart, ha a televíziót bekapcsolják.

1. Csatlakoztassa a Soundbart a televízióhoz egy digitális optikai kábellel.
2. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a D.IN módot.
3. Tartsa lenyomva 5 másodpercig a távirányító Bal gombját, az Auto Power Link funkció be- vagy kikapcsolásához.
4. Az Auto Power Link funkció alapértelmezés szerint ON állásban van. (A funkció kikapcsolásához kapcsolja be az Automatikus Bekapcsolást a Soundbar használatával.)
5. A csatlakoztatott eszköztől függően előfordulhat, hogy az Auto Power Link funkció nem működik.

Ez a funkció csak a D.IN módban érhető el.

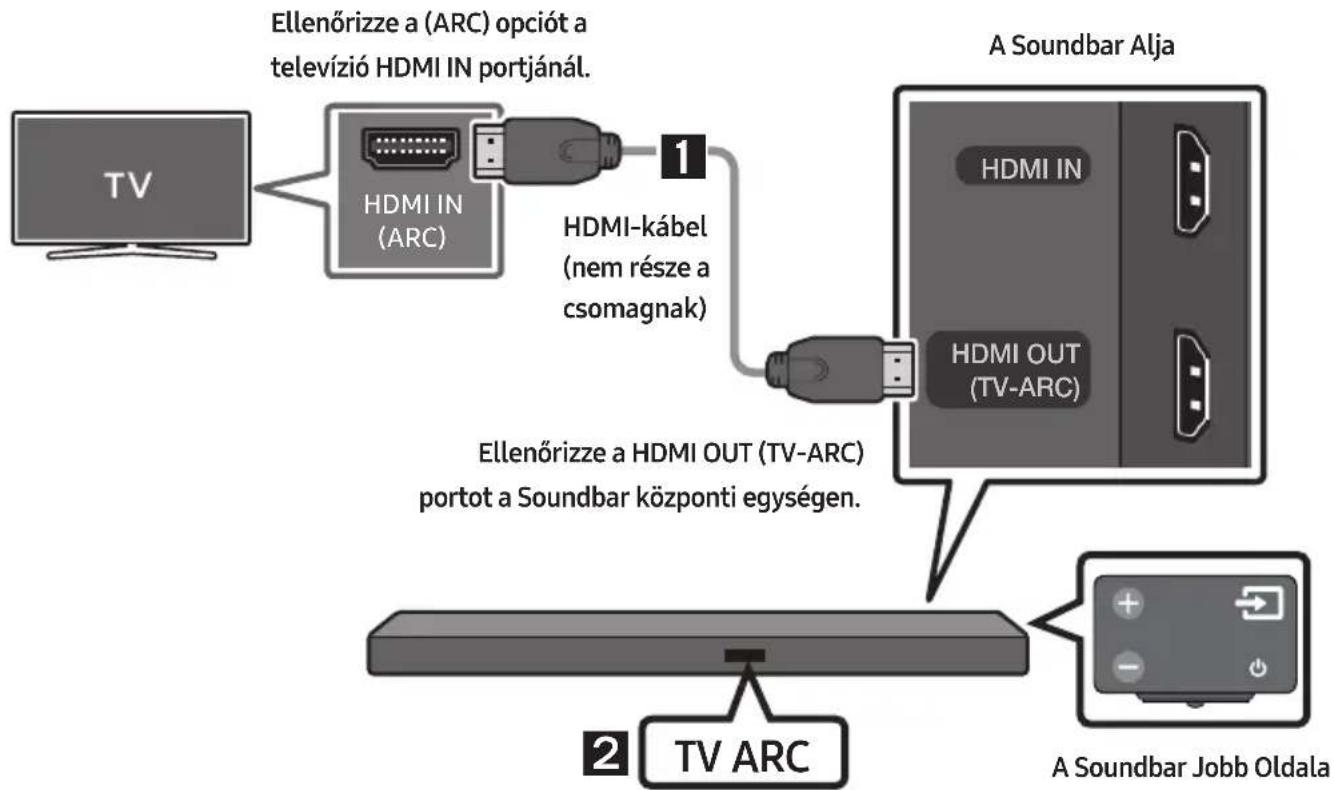

Televízió csatlakoztatása HDMI-kábellel

1. A Soundbar és a televízió bekapcsolt állapota mellett csatlakoztassa a HDMI kábelt (nem része a csomagnak), az ábrán látható módon.
2. A "TV ARC" jelenik meg a Soundbar központi egység kijelzőablakán, és a Soundbar a televízió hangját játssza le.
3. Ha a televíziónak nincs hangja, nyomja meg a (Forrás) gombot a távirányítón, vagy a Soundbar jobb oldalán, hogy „D.IN" módra válthasson. A képernyőn a „D.IN" és a „TV ARC" felirat jelenik meg, és a televízió hangja kerül lejátszásra.
4. Ha a „TV ARC” nem jelenik meg a Soundbar központi egység kijelzőablakán, akkor ellenőrizze, hogy a kábel a megfelelő porthoz van-e csatlakoztatva.
5. A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉSEK

• A HDMI egy olyan interfész, amely a videó és audió adatok digitális átvitelét egy csatlakozón keresztül teszi lehetővé.
• Ha a TV rendelkezik ARC porttal, csatlakoztassa a HDMI kábelt a HDMI IN (ARC) porthoz.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Az Anynet+ funkciónak bekapcsolva kell lennie.
• Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja az ARC szabványt.

2. Módszer: Vezeték nélküli csatlakozás

Televízió csatlakoztatása Bluetooth-on keresztül

Ha televíziót csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy televízió csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „BT” módot.
2. Váltson „BT” módról „BT PAIRING” módra.
3. Ha a „BT READY” megjelenik, tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távirányítón, vagy a Soundbar jobb oldalán, a „BT PAIRING” megjelenítéséhez.
4. Válassza ki a Bluetooth módot a televízión. (Bővebb információkat a televízió kézikönyvében talál.)
5. Válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a televízió képernyőjén levő listán. A rendelkezésre álló Soundbar „Need Pairing” vagy „Paired” felirattal van megjelölve a televízió Bluetooth eszköz listáján. A Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, és hozzon létre kapcsolatot. Ha a televízió csatlakoztatva van, a [TV Név] → „BT” jelenik meg a Soundbar elülső kijelzőjén.
6. Most már hallhatja a televízió hangját a Soundbarból.

Ha az eszköz csatlakozása nem sikerült

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar Mxxx M-Series”) jelenik meg a listán, törölje azt.
• „BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távirányítón, vagy a Soundbar jobb oldalán, a „BT PAIRING” módba történő lépéshez.

Majd válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a televízió keresési listáján.

Mi a BT READY és a BT PAIRING státusz?

• BT READY: Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy a Soundbarhoz csatlakozhat egy korábban csatlakoztatott mobileszközről.
• BT PAIRING: Ebben a módban egy új eszközhöz csatlakozhat. ("BT" módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• A Soundbar 5 perc után automatikusan kikapcsol a Készenlét állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresését és csatlakoztatást:
• Ha erős elektromos mező van a Soundbar körül.
• Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
• Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.
• Az elektronikus eszközök elektromos interferenciát okozhatnak.
• Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől.
• pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

A Soundbar leválasztása a televízióról

Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A televízió egy rövid ideig válaszra vár a Soundbartól, mielőtt bontaná a kapcsolatot.

(A bontáshoz szükséges idő a televízió modelljétől függően eltérő lehet.)

• Ha a Soundbar és a TV közötti automatikus Bluetooth csatlakozást törölni kívánja, tartsa lenyomva 5 másodpercig a II (Lejátszás/Szünet) gombot a távirányítón „BT READY” állapotban. (Váltás Be → Ki)

05 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

Csatlakoztasson külső eszközt vezetékes vagy vezeték nélküli hálózaton keresztül, hogy a külső eszköz hangját lejátszhassa a Soundbaron.

Csatlakoztatás Optikai vagy Analóg Audio (AUX) Kábellel

1 Optikai kábel

Csatlakoztassa a központi egységen lévő DIGITAL AUDIO IN (OPTICAL) csatlakozót a Forráseszköz OPTICAL OUT csatlakozóihoz egy digitális optikai kábellel. 2 Válassza a „D.IN” módot a (Forrás) gomb megnyomásával a jobb oldali panelen, vagy a távirányítón.

2 Audio (AUX) Kábel

Csatlakoztassa a központi egységen lévő AUX IN (Audio) csatlakozót a Forráseszköz AUDIO OUT csatlakozóihoz egy audio kábellel. 2 Válassza az "AUX" módot a (Forrás) gomb megnyomásával a jobb oldali panelen vagy a távirányítón.

Csatlakoztatás HDMI-kábellel

1. Csatlakoztasson egy HDMI kábelt (nem része a csomagnak) a készülék hátoldalán lévő HDMI csatlakozóba a digitális eszközön lévő HDMI OUT csatlakozóhoz.
2. Csatlakoztasson egy HDMI kábelt (nem része a csomagnak) a készülék alján lévő HDMI OUT (TV-ARC) csatlakozóból a televízión lévő HDMI IN csatlakozóhoz.
3. Nyomja meg a (Forrás) gombot a jobb oldali panelen vagy a távirányítón, és válassza a „HDMI" módot.
4. A „HDMI" mód megjelenik a Soundbar kijelzőjén, és hang hallható.

06 USB CSATLAKOZTATÁSA

Lejátszhatók USB adathordozón található zenei fájlok a Soundbaron keresztül.

1. Csatlakoztasson egy Mikro USB-USB adapter kábelt egy dugós USB 2.0 Mikro USB csatlakozóval (B típus) a Soundbaron lévő Mikro USB csatlakozó egyik végéhez, és egy szabványos hüvelyes 2.0 USB csatlakozót (A típus) a másik végéhez.
2. A Mikro USB-USB adapter kábel külön kapható. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
3. Csatlakoztassa az USB eszközt az adapter kábel hüvelyes végéhez.
4. Nyomja meg a (Forrás) gombot a jobb oldali panelen vagy a távirányítón, és válassza az „USB" módot.
5. Az „USB” felirat jelenik meg a kijelzőn.
6. Lejátszhat USB adathordozón lévő zenefájlokat a Soundbaron keresztül.
7. A Soundbar automatikusan kikapcsol (Automatikus Kikapcsolás), ha nincs USB eszköz csatlakoztatva több, mint 5 percig.

Kompatibilitási lista

Kiterjesztés Kodek	Mintavételezési	frekvencia	Bitsebesség
*.mp3 MPEG 1 Layer2	16KHz - 48KHz 80 - 320 kbps
	MPEG 1 Layer3 16KHz - 48KHz 80 - 320 kbps
	MPEG 2 Layer3 16KHz - 48KHz 80 - 320 kbps
	MPEG 2.5 Layer3 16KHz - 48KHz 80 - 320 kbps
*.wma Wave_Style	MSAudio1 16KHz - 48KHz 56 - 128 kbps
	Wave_Style_MSAudio2 16KHz - 48KHz 56 - 128 kbps
*.aac AAC 16KHz - 96	KHz 48 - 320 kbps
	AAC-LC	16KHz - 96KHz	128 - 192 kbps 5.1 csatornás 320 kbps
	HE-AAC	24KHz - 96KHz	48 - 64 kbps 5.1 csatornás 160 kbps
*.wav	-	16KHz - 48KHz	akár 3000 kbps
*.ogg	OGG 1.1.0	16KHz - 48KHz	50 - 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz - 96KHz	akár 3000 kbps

• Ha túl sok mappa vagy fájl van tárolva az USB eszközön, akkor a Soundbarnak egy kis időbe telhet elérni és lejátszani a fájlokat.

07 MOBILESZKÖZ CSATLAKOZTATÁSA

Csatlakozás Bluetooth-on Keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy Bluetooth eszköz csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „BT” módot.
2. Váltson a „BT” módról a „BT PAIRING” módra.
3. Ha a „BT READY” megjelenik, tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, a „BT PAIRING” megjelenítéséhez.
4. Válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a listán.
5. Ha egy Soundbar csatlakoztatva van a Bluetooth eszközhöz, a [Bluetooth Eszköz Név] → „BT” jelenik meg az elülső kijelzőn.
6. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön lévő zenefájlokat a Soundbaron keresztül.

Ha az eszköz csatlakozása nem sikerült

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar Mxxx M-Series”) megjelenik a listán, törölje azt.
• „BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, a „BT PAIRING” módba történő lépéshez. Majd válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a Bluetooth eszköz keresési listáján.

Mi a BT READY és a BT PAIRING státusz?

• BT READY: Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy a Soundbarhoz csatlakozhat egy korábban csatlakoztatott mobileszközről.
• BT PÁROSÍTÁS: Ebben a módban egy új eszköz csatlakozhat. (BT módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• A Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja megfelelően elvégezni a Bluetooth keresést és csatlakoztatást:
• Ha erős elektromos mező van a Soundbar körül.
• Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
• Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.
• Az elektronikus eszközök elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységétől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC adatokat (44,1kHz, 48kHz).
• Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.
• Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgató) funkciót támogatja.
• Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a „[AV] Samsung Soundbar Mxxx M-Series” elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan „BT” módba vált.
• Csak akkor érhető el, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszköz és a Soundbar készüléket már egyszer csatlakoztatni kellett.)
• A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a „BT READY” üzenet látható.
• Bluetooth funkció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

Bluetooth POWER be (Bluetooth POWER)

Ha egy korábban párosított Bluetooth eszköz megpróbál párosítást létrehozni a Soundbarral, amikor a Bluetooth POWER On funkció be van kapcsolva, és a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

1. Nyomja meg és tartsa nyomva a Bluetooth POWER gombot a távirányítón, míg bekapcsol a Soundbar.
2. A Soundbar kijelzőjén megjelenik az „ON-BLUETOOTH POWER” felirat.

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és a Soundbar csatlakozásának bontása. Erről bővebben a Bluetooth eszköz használati útmutatójában olvashat.

• A Soundbar csatlakoztatása megszűnik.
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközről, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

A Soundbar leválasztása a Bluetooth eszközről

Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközről, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

MEGJEGYZÉSEK

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.

További információ a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

• A Bluetooth-eszközök zajt vagy hibás működést okozhatnak a felhasználótól függően, ha: - Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.
• Elektromos zavarások olyan akadályokból, mint pl. fal, sarkok vagy irodai elválasztófalak.
• Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.
• Helyezze el a Bluetooth-eszközt a Soundbar közelében.
• Minél nagyobb a Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat.

Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.

• Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.
• A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.
• Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése során.

A Samsung Audio Remote alkalmazás használata

A Samsung Audio Remote alkalmazás telepítése

A Soundbar okoseszközzel, vagy a Samsung Remote alkalmazással történő vezérléséhez, töltsd le a Samsung Audio Remote alkalmazást a Google Play áruházból.

Keresés az áruházban: Samsung Audio Remote

A Samsung Audio Remote alkalmazás indítása

A Samsung Audio Remote alkalmazás indításához és használatához érintse meg az okostelefonon a Samsung Remote ikont, majd kövesse a képernyőn megjelenő utasításokat.

• A Samsung Audio Remote alkalmazás csak Android okostelefonnal és Android 3.0 vagy annál újabb operációs rendszerrel működő mobileszközzel kompatibilis.

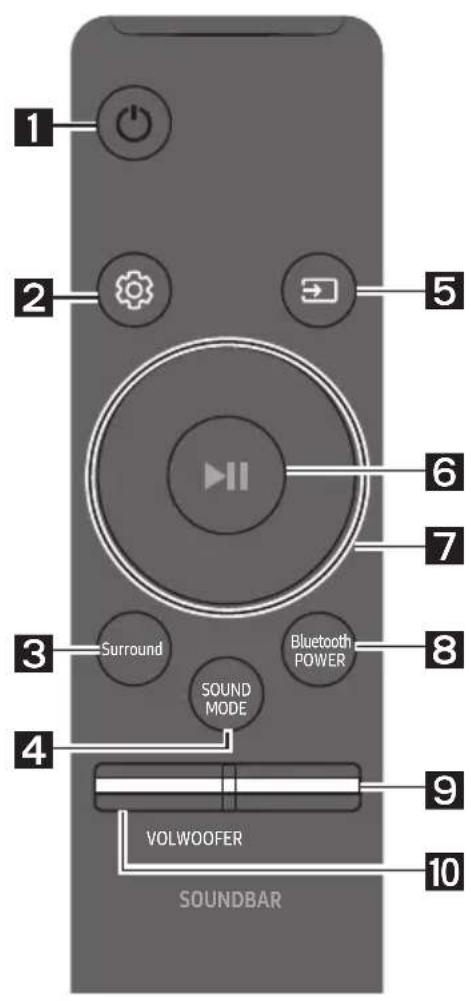

08 A TÁVVEZÉRLŐ HASZNÁLATA

A távvezérlő használatának módja

1	Bekapcsoló	A Soundbar be- és kikapcsolása.
2	Hangvezérlés	A TREBLE, BASS, vagy AUDIO SYNC lehetőségeket ványaszthatja ki. • A magas vagy mély hangok hangerejének gezérilapséhz a Hangbeállítások menüpontból ványassza ki a TREBLE vagy a BASS opciét, és állítsa be a hangerőt -6~ és +6 értékek között az Fel/Le gombok segítségével. • Nyomja le az (Hangvezérlés) gombot 5 masodpercre a hang beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz, és 10KHz ványasztható (Balra/Jobbra), és ezek mindegyike -6~ +6 értékek között állítható be (Fel/Le). • Ha a televíziónés a Soundbar videó és audio jele nincs szinkronban, ványassza ki az AUDIO SYNC funkciét a Hangbeállítások menüból, és állítsa az audio késlettetest 0~300 milliszekundum közé az Fel/Le gombok segítségével. (Kivéve „USB” mód) • Az Audio Szinkron csak bizonyos funkciók esétén van támogatva.

3	Surround	A Térhatású Hang mélységet és térérzetet ad a hangnak. A gomb minded megnyomásával valthat a ON és OFF opcić böztott. • ON: Hang lejátszása az összes hangszórón keresztül. • OFF: Azeredeti forrás csatorna hangját szamos hangszórból hallhatja.
	Surround
4	SOUND MODE SOUND MODE	A kívánt hangeffektust kivalaszthatja a STANDARD, MUSIC, CLEAR VOICE, SPORTS, vagy MOVIE választásával. Azeredeti hang hallgatásához válassza a „STANDARD“ módot. • DRC (Dynamic Range Control) A Dolby Digital sávok dinamikus tartományvezérólésének alkalmazását teszi lehetővé. Ha lenyomva tartja a SOUND MODE gombot kb. 5 máspercig készenlét mídban, a DRC (Dynamic Range Control) funkció be- vagy kikapcsol. A DRC bekapsolt állapotában a hangosra állított hang halkabbá vázlik. (A hang torzulhat.)
5	Forrás	Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kivalaszásához. • BT PAIRING mód A „BT PAIRING“ mód bekapsolásához „BT mídban, tartsa lenyomva legalább 5 máspercig a „(Forrás) gombot. A részleteket lásd a 17. oldalon. • Auto Power Down funkció A készülék automatikusan kikapcsol a követkežő helyzetekben. - D.IN / HDMI / BT / USB Mód: Ha 5 percen és nincs hang jel. - AUX Mód: - Ha az Audio (AUX) Kábel nincs csatlakoztatva 5 perciç. - Ha nem nyom meg gombot 8 orán és, amikor az Audio (AUX) kábel csatlakoztatva van. (Az Automatikus Kikapcsolás funkció tsak abidez an esetben lehet kikapcsolni.) - „AUX“ mídban az Automatikus Kikapcsolás funkció kikapcsolásához tartsa lenyomva a II gombot 5 máspercig. Az „ON-AUTO POWER DOWN“ / OFF-AUTO POWER DOWN" felirat jelenik meg a kijelzón.
6	Lejátszás / Szünet	A zenei fajl ideiglenes leállításához nyomja meg a II gombot. Ha újra megnyomja a gombot, a zenei fajl lejátszásra kerül.
7	Fel/Le/Balra/Jobbra	Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra kivalasztásához. Nyomja meg a Fel/Le/Balra/Jobbra opció a gombon, a funkciók kivalasztásához vagy beálításához. ·Ismétlés Az Ismétlés funkció hasznalatához, "USB" modban, nyomja meg az Fel gombat. ·Zene Átugrása Nyomja meg a Jobbra gombat a következő zenei fajl kivalasztásához. Nyomja meg a Balra gombat az előző zenei fajl kivalasztásához. ·Anynet+ / Auto Power Link Az Anynet+ és az Auto Power Link funktió be- vagy kikapcsolhatja. Az Anynet+ és az Auto Power Link gezérlése a Jobbra illetve Balra gombokkal történik. - Anynet+: Ha HDMI kabelen keresztül csatlakozatta a Samsung Tv-t a Soundbarhof, akkor a Soundbart a Samsung TV távvezérlövel irányíthatja. Tartsa lenyomva legalább 5 masodperciç a Jobbra gombat az Anynet+ ON- és OFF. - Auto Power Link: Ha a Soundbar digitális optikai kabelle van csatlakoztatva a televíðhoz, akkor automatikusan be tud kapcsolni, ha a televíðt bekapcsoljia. Tartsa lenyomva legalább 5 masodperciç a Balra gombat az Auto Power Link ON- és OFF. - Az Anynet+ / Auto Power Link funktió alapértelmezisként ON allásban van.
8	Bluetooth POWER Bluetooth POWER	Nyomja meg a Bluetooth POWER vagy a hangerő-korlátozás funkció be- és kikapcsolásához. ·Bluetooth POWER funkció: Ha a Soundbar készenléti modban van, és a Bluetooth POWER funkció be van kapcsolva, akkor ha egy korabban párosított Bluetooth eszközt bekapcsol, akkor a Soundbar automatikusan bekapcsol és Bluetooth-on keresztül az eszközhöz csatlakozik. - Ha a Bluetooth POWER funkció be van kapcsolva, a Soundbar kijelzöjén az "ON-BLUETOOTH POWER" jelenik meg. A Bluetooth POWER funkció kikapcsolásához nyomja meg egyszer a Bluetooth POWER gombat. Ezt követően az elülso kijelzön megjelenik az "OFF-BLUETOOTH POWER" felirat. - Ha a "D.IN" mod be van kapcsolva, és a Soundbar egy 2017-ben vagy késöbb megjelen Samsung okostelevíðhoz van csatlakoztatva, a Soundbar a televíó távirányítójával vezeselhető. Ebben a modban nem kapcsolhatja ki a Bluetooth POWER funktió. ·Hangerő-korlátozás funkció: Mivel bekapcsolt állapotban a nagy hangerő károsihatja a hallást, ezert a készülék a hangerőt 20-ra állütja, ha a beálított hangerő 20-nél nagyobb. - A hangerő-korlátozás alapértelmezisként kikapcsoll állapotban van. A beálított hangerő megörzsésre kerül meg akkor is, ha a készüléket kikapcsolják. - A beálítás modositásához tartsa lenyomva 5 masodperciç a Bluetooth POWER gombat a távirányítón. Ha a hangerő-korlátozás ki van kapisolva, akkor a "V FREE" jelenik meg az elülso kijelzön, és a funktió bekapcsoll állapotában a "V LOCK" jelenik meg.
9	WOOFER	Nyomja meg a gombot felfelé vagy lefelé, hogy beálítsa a mélysugárzó hangerejét -12 vagy -6 - +6 értékre. Ha megnyomja a gombot, akkor ezzel visszaállítja a mélysugárzó hangerejét a 0 szintre.
10	VOL	Nyomja meg a gombot felfelé vagy lefelé, hogy beálítsa a hangerőt. • Némítás Nyomja meg a VOL gombot a hang némításához. Nyomja meg úbra a hang némításának megszüntetéséhez.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A televízió menüjében Samsung TV esetén állítsa a televízió hangszóróját külső hangszóróra.

(Bővebb információkat a televízió felhasználói kézikönyvében talál.)

• A Soundbar telepítését követően a Soundbar hangerejét a Samsung TV-hez tartozó IR távirányítóval állíthatja be. (Ha nem kívánja ezt a funkciót használni, amikor a Soundbar be van kapcsolva, akkor tartsa lenyomva 5 másodpercig a Surround gombot. A Soundbar kijelzőjén az „OFF-TV REMOTE” jelenik meg, és a funkció kikapcsol.) Ha csak a Samsung TV távirányítójával kívánja a hangerőt szabályozni, akkor tartsa lenyomva legalább 5 másodpercig a Surround gombot, amíg a „SAMSUNG-TV REMOTE” meg nem jelenik a Soundbar kijelzőjén.
• A Surround gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „SAMSUNG-TV REMOTE” (Alapértelmezett mód) → “OFF-TV REMOTE” → “ALL-TV REMOTE”.
• A Soundbar hangerejének szabályozásához egy harmadik fél által gyártott TV távirányítójával, kapcsolja be a Soundbart, tartsa lenyomva 5 másodpercig a Surround gombot (az „OFF-TV REMOTE” jelenik meg a Soundbar kijelzőjén.), engedje el a Surround gombot, majd újra lenyomva legalább 5 másodpercig a Surround gombot. (A Soundbar kijelzőjén megjelenik az „ALL-TV REMOTE” felirat.)
• Előfordulhat, hogy ez a funkció nem érhető el, a távirányítótól függően.
• A következő gyártó készülékei támogatják ezt a funkciót: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

A rejtett gombok használata

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
Surround	Televício tívirányítóján Ki/Be	24 oldal
(Forrás)	BT Párosítás 17 oldal
II (Lejátszás / Szünet)	Auto Power Down Ki/Be (AUX mód) 22 oldal
	Indítás (Készenlét) 30 oldal
VOL ID SET (Készenlét) 7 oldal
Balra Auto Power Link ON/OFF 10 oldal
Jobbra	Anynet+ ON/OFF	23 oldal
(Hangvezérlés)	7 Sávos EQ 21 oldal
SOUND MODE	DRC ON/OFF (Készenlét)	22 oldal
Bluetooth POWER	Hangerő-korlátozás Be/Ki	23 oldal

A különféle hangeffektus módok Kimeneti Specifikáció

Effektus		Bemenet	Kimenet
			Vezeték nélkūli hátsóhangszórá készlet nélkūl	Vezeték nélkūli hátsóhangszórá készlettel együtt
Surround	ON	2.0 cs	3.1 cs	5.1 cs
		5.1 cs	3.1 cs	5.1 cs
SOUND MODE	STANDARD	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	3.1 cs	5.1 cs
	MUSIC	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	3.1 cs	5.1 cs
	CLEAR VOICE	2.0 cs	3.1 cs	5.1 cs
		5.1 cs	3.1 cs	5.1 cs
	SPORTS	2.0 cs	3.1 cs	5.1 cs
		5.1 cs	3.1 cs	5.1 cs
	MOVIE	2.0 cs	3.1 cs	5.1 cs
		5.1 cs	3.1 cs	5.1 cs

• A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbar-t vásárolta.

09 A FALI KONZOL FELSZERELÉSE

Övintézkedések a felszerelés során

Csak függőleges falra szerelje. - Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre. Ellenőrizze, hogy elég erős-e a fal a készülék súlyának megtartására. - Ellenkező esetben a telepítés előtt erősítse meg a falat, vagy válasszon másik telepítési helyet. - Vásároljon és használjon a falnak megfelelő rögzítőcsavarokat és horgonyokat (gipszkarton, vaslemez, fa, stb.). Ha lehetséges, a rögzítőcsavarokat tiplikbe csavarja. Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbar-t felszerelni tervezi.

• Átmérő: M5
• Hossz: 35 mm vagy hosszabb javasolt.
• A Soundbar falra történő felszerelése előtt csatlakoztassa a kábeleket az egységtől a külső készülékekhez.
• A telepítés előtt kapcsolja ki és húzza ki a hálózatból a készüléket. Ellenkező esetben áramütést okozhat.

Fali konzol komponensek

Falkonzol sin

Tartócsavar (2 db), Csavar (2 db), Fali Konzol B, Fali konzol J

1. Helyezze a Falikonzol sint a fal felszínére.
2. A Falikonzol sint szintbe hozva kell elhelyezni.
3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-rel a TV alá helyezze el.

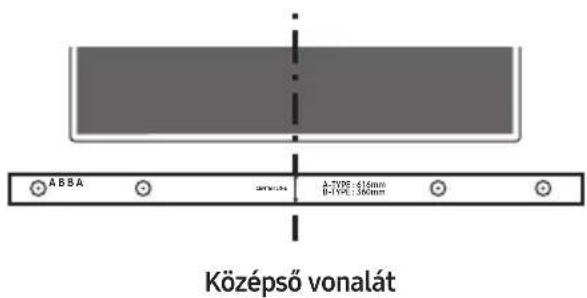

1. Igazítsa a papírsablon középső vonalát a televízió közepéhez (ha a Soundbart a televízió alá szereli fel), majd rögzítse a Falikonzol sint a falra ragasztószalaggal.

Ha a felszerelés nem televízió alá történik, akkor igazítsa a középső vonalat a felszerelési terület közepéhez.

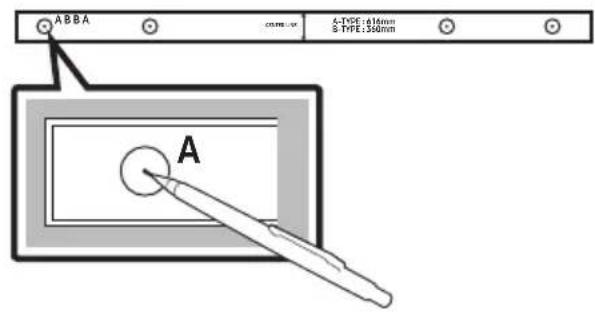

1. Nyomjon egy tollhegyet vagy hegyes ceruzát az A-TYPE képek közepén keresztül, a sin mindkét végén, hogy megjelölhesse a lyukakat a tartócsavarok számára, majd távolítsa el a Falikonzol sint.

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

Ha a jelölések nem egyeznek meg a csontok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat vagy tipliket a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat vagy tipliket használ, akkor győződjön meg arról, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz vagy tiplikhez.

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi tartócsavaron keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

1. Használjon két csavart (M4 x L12) a Fali Konzol J és B felerősítéséhez a Soundbar aljára. A megfelelő illeszkedés érdekében győződjön meg arról, hogy a Soundbar kidudorodásait a konzolok lyukaihoz igazítja.

• Az összeszerelés során győződjön meg arról, hogy a Fali Konzol felfüggesztő része a Soundbar hátoldala mögött legyen.

A Soundbar jobb széle

• A bal és jobb konzolok eltérő alakúak. Győződjön meg arról, hogy megfelelően helyezte-e el ezeket.

Fali Konzol J Fali Konzol B

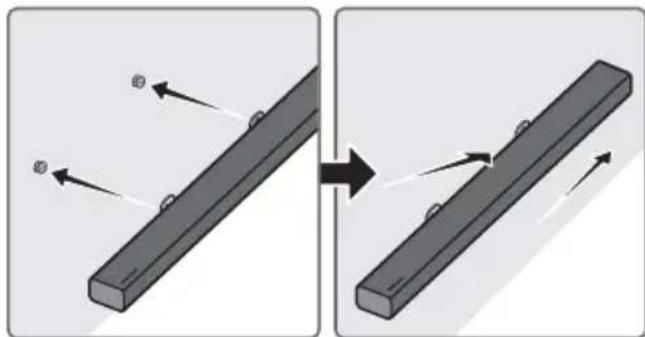

1. Szerelje fel a Soundbart a mellékelt Fali Konzol, a Fali Konzol felfüggesztésével a falon lévő Tartócsavarral.

Enyhén döntse meg a Soundbart, hogy mindkét Tartócsavar fejét beilleszthesse a Fali Konzol lyukaiba. Nyomja a Soundbart a nyíl irányában, és győződjön meg arról, hogy mindkét oldal szorosan rögzítve lett-e.

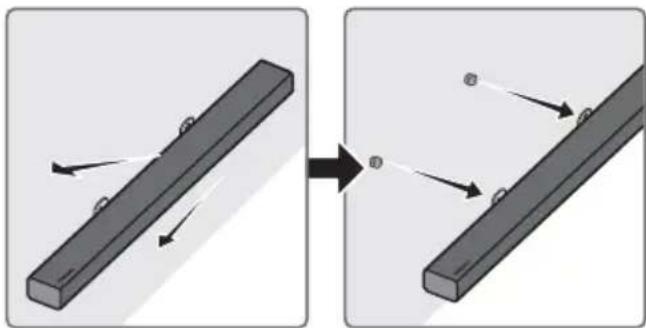

A Soundbar leszerelése a falról

1. A Soundbar falikonzolról történő leszereléséhez nyomja a nyíl irányában, döntse enyhén felfelé, majd az ábrán látható módon húzza el a faltól.

• Ne akasszon semmit a felszerelt készülékre, és ne tegye ki ütések hatásának, és ne ejtse le.
• Rögzítse a készüléket biztonságosan a falra, hogy nehogy lezuhanhasson. Ha a készülék lezuhan, személyi sérülést okozhat, vagy a készülék károsodhat. Ha a készüléket falra szereli, figyeljen arra, hogy gyermekek ne húzhassák a kábeleket, mert a készülék lezuhanhat.
• Az optimális teljesítmény érdekében falra szerelésnél szerelje a hangszórórendszert legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.
• Az Ön biztonsága érdekében, ha a készüléket nem a falra rögzíti, akkor helyezze biztonságos, sík felületre, ahol nem tud leesni.

10 SZOFTVERFRISSÍTÉS

Előfordulhat, hogy a Samsung a jövőben szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez.

Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához. A frissítési fájlok letöltésével kapcsolatos további információkért látogasson el a Samsung Electronics honlapjára a (www.samsung.com → Support) címen.

Majd adja meg vagy válassza ki a Soundbar modelljét, válassza a Szoftver és Alkalmazások pontot, majd a Letöltések pontot.

Frissítési folyamat

1. Csatlakoztasson egy Mikro USB-USB adapter kábelt egy dugós USB 2.0 Mikro USB csatlakozóval (B típus) a Soundbaron lévő Mikro USB csatlakozó egyik végéhez, és egy szabványos hüvelyes 2.0 USB csatlakozót (A típus) a másik végéhez.
2. A Mikro USB-USB adapter kábel külön kapható. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
3. Kövesse az alábbi lépéseket a termékszoftver letöltéséhez: Látogasson el a Samsung honlapjára a (samsung.com) címen → keresse meg a modell nevét - válassza ki az ügyféltámogatás opciót (az opció neve változhat)
4. Mentse el a letöltött szoftvert egy USB memóriaegységre, és válassza a „Kibontás ide” lehetőséget a mappa kibontásához.
5. Kapcsolja ki a Soundbart, és csatlakoztassa a Mikro USB adapter kábelen lévő hüvelyes porthoz az USB memóriaegységet, amely a szoftverfrissítést tartalmazza. Csatlakoztassa a kábelt a Soundbar USB portjához.
6. Kapcsolja be a Soundbart. 3 percen belül az "UPDATE" jelenik meg, és a frissítés megkezdődik.
7. Ha a frissítés megtörtént, akkor a Soundbar kikapcsol. Tartsa lenyomva 5 másodpercig a

gombot a távirányítón. Az „INIT” jelenik meg a kijelzőn, majd a Soundbar kikapcsol. A frissítés befejeződött.

• A készülék DUAL BOOT funkcióval rendelkezik. Ha a firmware frissítése nem sikerült, újra frissítheti a firmware-t.

Ha az UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar-t, és válassza le, majd csatlakoztassa újra a Soundbar USB portjához az USB tárolóeszközt, amely a frissítési fájlokat tartalmazza.
2. Húzza ki a Soundbar hálózati kábelét, csatlakoztassa ismét, majd kapcsolja be a Soundbar-t.
3. Előfordulhat, hogy a firmware frissítés nem működik megfelelően, ha az USB tárolóeszközön a Soundbar által támogatott audiofájlok találhatók.
4. A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. A firmware frissítésének befejeztével a központi egység automatikusan kikapcsol.
5. A frissítés befejezését követően elindul a Soundbar felhasználói beállítása. Azt tanácsoljuk, hogy jegyezze fel az egyéni beállításokat, így egyszerűen visszaállíthatja őket a frissítést követően. Vegye figyelembe, hogy a firmware frissítése visszaállítja a mélysugárzó csatlakozást is. Ha a frissítés után a mélysugárzó nem csatlakozik újra automatikusan, tekintse meg a 6. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy az USB memóriaegység nem hibás-e.
6. A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként.
7. Az USB tárolóeszköz gyártójától függően előfordulhat, hogy az USB-n keresztül történő frissítés nem érhető el.

11 HIBAELHÁRÍTÁS

Mielőtt segítséget kérne, ellenőrizze a következőket:

A készülék nem kapcsol be.

A hálózati kábel be van dugva a konnektorba? →A hálózati kábelt csatlakoztassa a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.

Van statikus elektromosság a levegőben? →Húzza ki a dugót, majd csatlakoztassa újra.

A hang idónként kihagy BT moleban.

→Lásd a Bluetooth csatlakozás szakaszokat a 11 és 17. ldalon

Nincs hang.

Be van kapcsolve a némítás? →A VOL gombbal kapcsolja ki a funksió. A hangerő minimumon van? →Állítsa be a hangerőt.

Nem működik a távvezérlő.

Lemerültek az elemek? →Helyezzen be új elemeket. Túl nagy a távolság a távirányító és a Soundbar bözkonti egység kBözött? →Vigyte a távirányítókt Közelebb a Soundbar bözkonti egységhez.

A piros LED a mélysugárzón villog és a mélysugárzó nem ad ki hangot.

Ez a problema akkor merülhet fel, ha a mélysugárzó nincsen csatlakoztatva a Soundbar bözkonti egységhez. →Próbálja meg újra csatlakoztatni a mélysugárzó. (Lásda 6. oldalt.)

A mélysugárzó ésrevehetoön mozog és rezeg.

Próbálja meg beallitani a mélysugárzó rezgését. →A mélysugárzó hangerejények beallitásához nyomja fel vagy le a WOOFER gombot a távirányítán. (-12, -6 ~ +6 kBözött)

12 SZABADALMAK

DOLBY

AUDIO

A nyílt forráskódú projektekkel kapcsolatos kérdésekkel és kérésekkel érdeklődjön a Samsung e-mail címen ([e-mail]).

14 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába, és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). (b) a készüléket javítóműhelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). - A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

A 2/1984. (III. 10.) BkM-IpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-M550 típusú készülék megfelel az alábbi műszaki jellemzőknek

ÁLTALÁNOS	USB		5 V/0,5 A
	Tömeg	Soundbar Központi Egység	2,6 kg
		Mélysugárzó (PS-WM30)	7,2 kg
	Méretek(Sé x Ma x Mé)	Soundbar Központi Egység	1010,5 x 54,0 x 87,5 mm
		Mélysugárzó (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Müködési hǒmér séklet		+5 °C - +35 °C
	Páratartalom		10 % - 75 %
ERÓSÍTÓ	Névleges teljesítmény	Soundbar Központi Egység	30 W x 6, 6 ohm
		Mélysugárzó (PS-WM30)	160 W, 3 ohm
Támogatott lejátszásí formátumok			LPCM 2ch, Dolby AudioTM(Dolby® Digital -t támogatja), DTS
Vezeték nělküli eszköz kimeneti teljesítmény		BT max jaladó teljesítmény	100 mW 2,4 GHz - 2,4835 GHz mellett
		SRD max jaladó teljesítmény	25 mW 5,725 GHz - 5,825 GHz mellett

MEGJEGYZÉSEK

• A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására. A súly- és méretadatok körülbelüli értékek.
• Az áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)

Teljes Energiafogyasztás Kikapcsolt Állapotban (W)		2,7W
Bluetooth Port deaktiválési mod		Nyomja meg a „Bluetooth POWER" gombot a pávirányítón, ha a készülék „BT" MODban van.

• A Samsung Electronics ezennel kijelenti, hogy ez a berendezés megfelel a 2014/53/EK irányelv előírásainak.

Az EU megfelelőségi nyilatkozat az alábbi weboldalon olvasható: http://www.samsung.com, lépjen be a Támogatás > Terméktámogatás keresés menübe, és írja be a modell nevét.

Ez a berendezés az EU összes országában működtethető.

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól, és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módja (WEEE - Elektromos és elektronikus berendezések hulladékai)

(A szelektív gyűjtőrendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi webboldalra: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html
