HWM550 - Soundbar SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	Samsung
Modell	HWM550
Abmessungen Hauptgerät (B x H x T)	1010,5 x 54,0 x 87,5 mm
Gewicht Hauptgerät	2,6 kg
Abmessungen Subwoofer (B x H x T)	200,0 x 392,0 x 378,0 mm
Gewicht Subwoofer	7,2 kg
Nennausgangsleistung	30 W x 6 (6 Ohm) + 160 W (3 Ohm)
Unterstützte Audioformate	LPCM 2ch, Dolby Audio, DTS
Konnektivität	HDMI (ARC), optisch, AUX, USB (Micro USB), Bluetooth
Stromversorgung	Netzadapter AC/DC 24 V
Stromverbrauch im Standby	2,7 W
Hauptfunktionen	Klangmodi (Standard, Musik, Clear Voice, Sport, Film), Surround, Bluetooth Power, Auto Power Link, Anynet+, DRC
Mitgeliefertes Zubehör	Fernbedienung, AA-Batterien x 2, optisches Kabel, Netzadapter, Netzkabel Subwoofer, Wandmontageanleitung, Wandhalterungen, Schrauben
Sicherheit	Automatische Abschaltung nach 5 Minuten ohne Signal, Überspannungsschutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden
Reparierbarkeit	Wenden Sie sich an ein autorisiertes Samsung-Servicecenter
Anleitung	631 Seiten, zum Download verfügbar

Häufig gestellte Fragen - HWM550 SAMSUNG

Wie verbinde ich die Soundbar über Bluetooth?

Drücken Sie die Taste Source, um den Modus BT auszuwählen. Halten Sie die Taste Source länger als 5 Sekunden gedrückt, um in den Modus BT PAIRING zu wechseln. Suchen Sie auf Ihrem Mobilgerät in der Bluetooth-Liste nach [AV] Samsung Soundbar Mxxx M-Series und wählen Sie es aus.

Was tun, wenn der Subwoofer keine automatische Verbindung herstellt?

Überprüfen Sie, ob die Netzkabel eingesteckt sind. Wenn die hintere LED des Subwoofers blau blinkt, versuchen Sie die manuelle Verbindung: Halten Sie die Taste ID SET auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt (die LED wird rot und blinkt dann blau). Schalten Sie die Soundbar aus, halten Sie dann die Taste VOL auf der Fernbedienung 5 Sekunden lang gedrückt, bis ID SET angezeigt wird. Schalten Sie die Soundbar ein: Die blaue LED des Subwoofers sollte dauerhaft leuchten.

Wie aktualisiere ich die Software der Soundbar?

Laden Sie die Update-Datei von der Samsung-Website (www.samsung.com/support) auf einen im FAT-Formatierten USB-Stick herunter. Schließen Sie den Stick über einen Micro-USB-Adapter (nicht im Lieferumfang) an die ausgeschaltete Soundbar an. Schalten Sie die Soundbar ein: Es wird UPDATE angezeigt. Nach Abschluss des Updates schaltet sich die Soundbar aus. Drücken Sie 5 Sekunden lang II auf der Fernbedienung, um den Vorgang abzuschließen.

Es kommt kein Ton aus der Soundbar, was überprüfen?

Stellen Sie sicher, dass die Stumm-Funktion nicht aktiviert ist (drücken Sie VOL zum Deaktivieren). Überprüfen Sie, ob die Lautstärke nicht auf Minimum steht. Bei einer kabelgebundenen Verbindung muss die ausgewählte Quelle (D.IN, HDMI, AUX) dem verwendeten Eingang entsprechen. Bei Bluetooth überprüfen Sie, ob das Gerät korrekt gekoppelt ist.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien durch neue (Typ AA). Überprüfen Sie, ob kein Hindernis das Signal zwischen der Fernbedienung und der Soundbar blockiert. Wenn das Problem weiterhin besteht, trennen Sie die Soundbar vom Stromnetz und schließen Sie sie wieder an.

Wie installiere ich die Soundbar an der Wand?

Verwenden Sie die mitgelieferte Montageschablone, um die Bohrlöcher zu markieren. Bohren Sie Löcher und setzen Sie Dübel ein, die zu Ihrer Wand passen. Befestigen Sie die Montageschrauben (nicht im Lieferumfang) mit einem Durchmesser von M5 und einer Länge von ≥ 35 mm. Hängen Sie die Wandhalterungen (rechts und links) an der Rückseite der Soundbar ein und hängen Sie diese dann an die Schrauben.

Kann ich die Fernbedienung meines Samsung-Fernsehers zur Steuerung der Soundbar verwenden?

Ja, wenn die Soundbar über HDMI ARC oder optisch mit einem kompatiblen Samsung-Fernseher verbunden ist. Stellen Sie sicher, dass die Funktion Anynet+ aktiviert ist (halten Sie die Taste Rechts auf der Soundbar-Fernbedienung 5 Sekunden lang gedrückt). Halten Sie auf der Soundbar die Taste Surround 5 Sekunden lang gedrückt, um in den Modus SAMSUNG-TV REMOTE zu wechseln.

Wie synchronisiere ich Audio und Video bei einer Verzögerung?

Drücken Sie die Taste Soundsteuerung auf der Fernbedienung und wählen Sie mit den Tasten Links/Rechts AUDIO SYNC aus. Stellen Sie die Verzögerung mit den Tasten Auf/Ab von 0 bis 300 ms ein. Diese Funktion ist im USB-Modus nicht verfügbar.

Was tun, wenn die LED des Subwoofers rot blinkt?

Dies weist auf einen Verbindungsfehler oder eine Fehlfunktion hin. Überprüfen Sie, ob die Netzkabel richtig eingesteckt sind. Versuchen Sie, den Subwoofer manuell neu zu verbinden (siehe Frage 2). Wenn das Problem weiterhin besteht, wenden Sie sich an den Samsung-Kundendienst.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals chemische Reinigungsmittel, Lösungsmittel oder Sprays. Vermeiden Sie, dass Flüssigkeiten in die Öffnungen des Geräts eindringen.

BEDIENUNGSANLEITUNG HWM550 SAMSUNG

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

3	ACHTUNG GEFAHR ELEKTRISCHER SCHLAGE! GERÄT NICT ÖFFNEN!
4	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren these Bildschirms zu berühren.
5	Dieses Symbol weist daraufhin, dass dieserem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
6	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) bestehtigt.
~	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
---	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
4i	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere Sicherheitsrelevante Informationen der Gebrauchsanweisung zu enthalten.

WARNING

• Setzen Sie das Gerät nicht Nisse oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerätarf nur an eine Netzsteckdose mit Schutzerding angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
  Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihr dem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterland (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüfung bleibt. Achten Sie daraufuf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Veränder oder andere Geräte, die heißt werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdoseziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigten, es für längerere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verurschte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßigiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie diese Produkte nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in thisem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Types ein.

ÜBER DIESES HANDBUCH

Siehe diesen Handbuch fur Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können durch Scannen des QR-Codes Zugang zum Kunden-Support-Center erhalten. Um das Handbuch auf Ihr dem PC oder Mobilgerät zu konsultieren, Laden Sie das Handbuch als Dokument von der Website herunter. (http://www.samsung.com/support)

Design und technische Daten können sich ohne vorherige Ankündigung ändern.

INHALT

01 Überprüfen der Komponenten 2

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

02 Produktübersicht 3

Vorderseite /rechte Seite der Soundbar 3

Unterseite der Soundbar 4

03 Anschliessen der Soundbar 5

Stromanschluss 5

Verbinden der Soundbar mit den Subwoofer 6

• Automatische Verbindung zwischen Subwoofer und Soundbar 6

• Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

04 Anschluss an ihr Fernsehgerät 9

Methode 1. Verbindung mit einem Kabel 9

• Verbindung mit einem optischen Kabel 9
  EinenFernseherübereinHDMI-Kabelverbinden 10

Methode 2. Drahtlose Verbindung 11

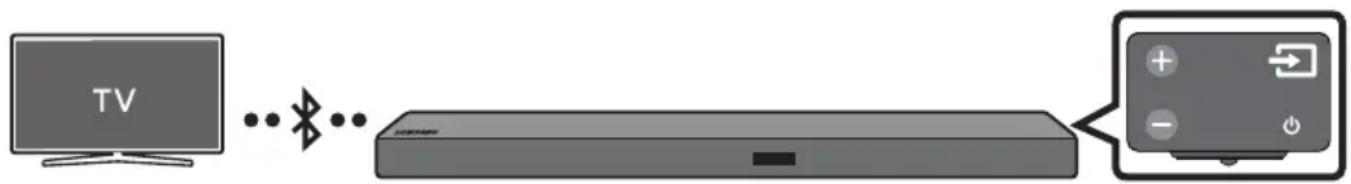

• Verbindung eines Fernsehers per Bluetooth

05 Verbindung Mit Einem Externen Gerat Herstellen 13

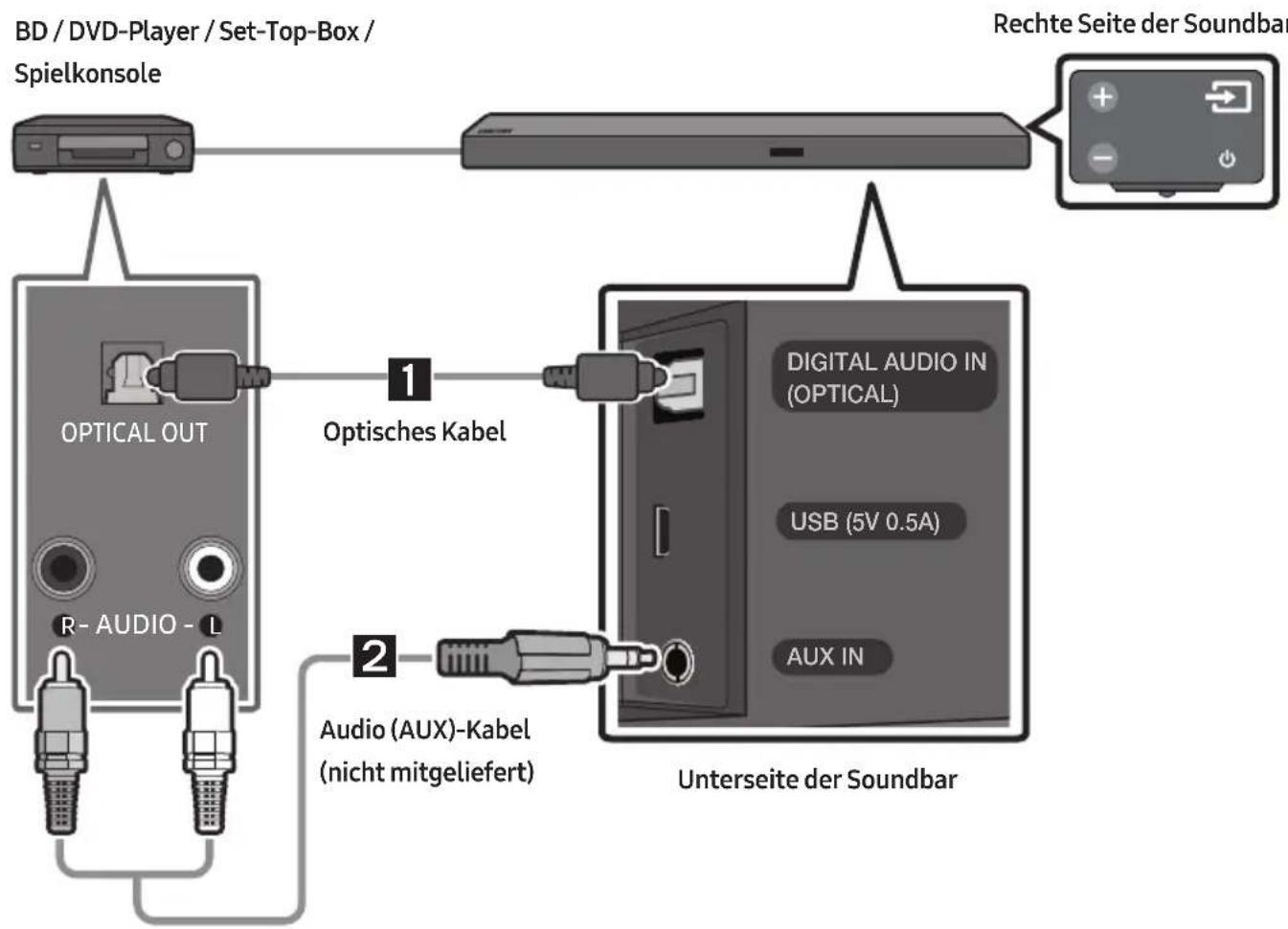

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel 13

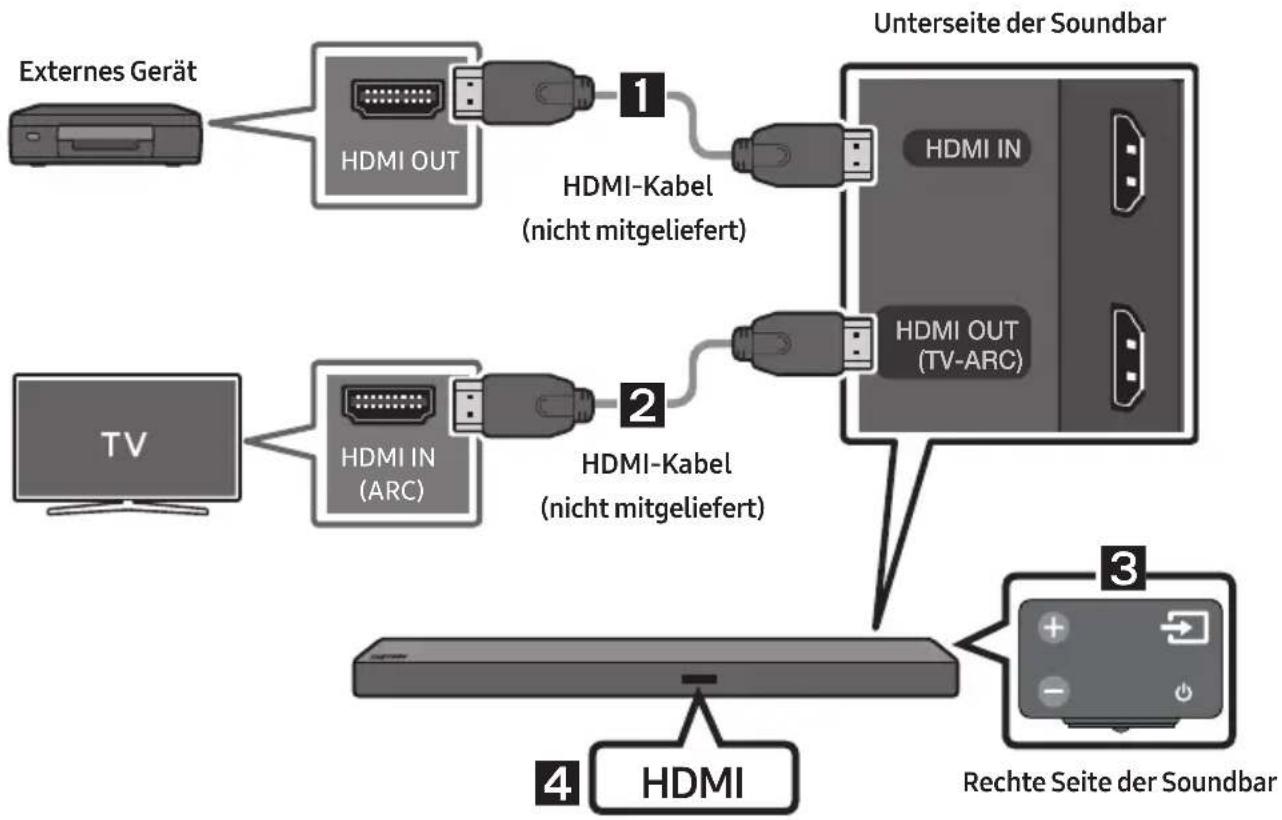

Über ein HDMI-Kabel verbinden 14

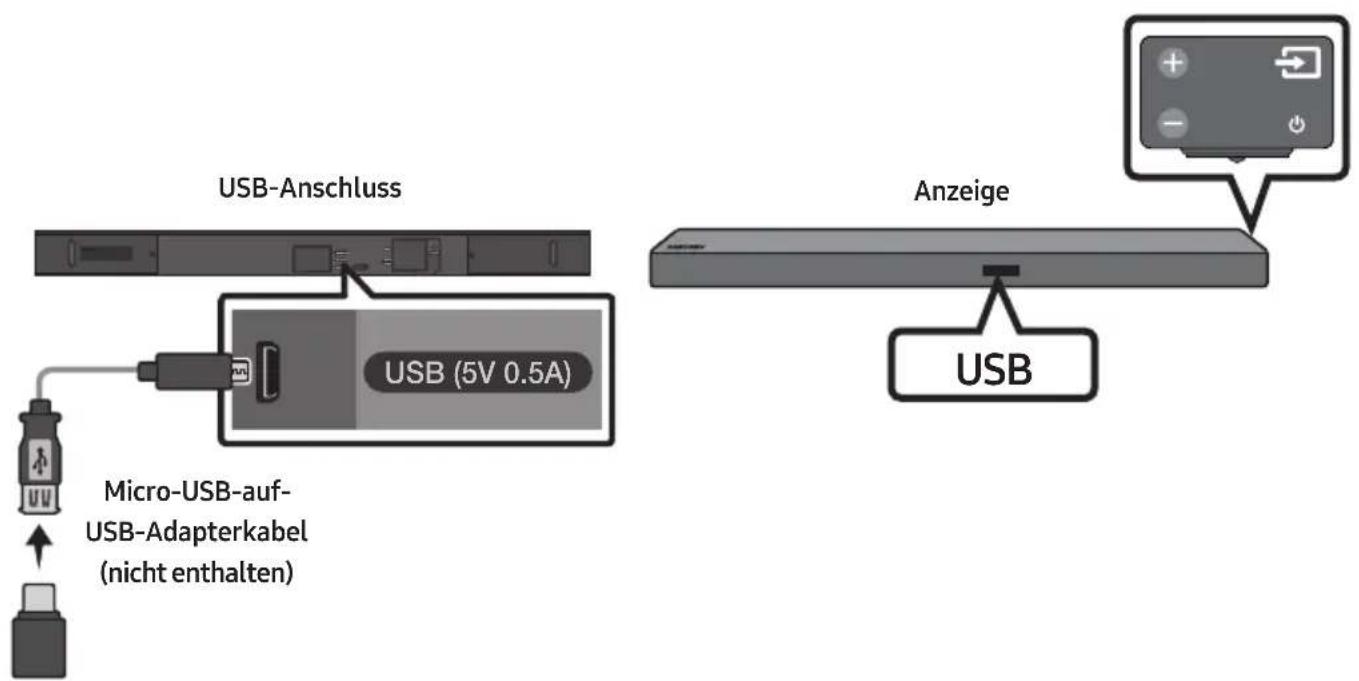

06 Anschliessen eines USB 15

07 Anschliessen eines Mobilgeräts 17

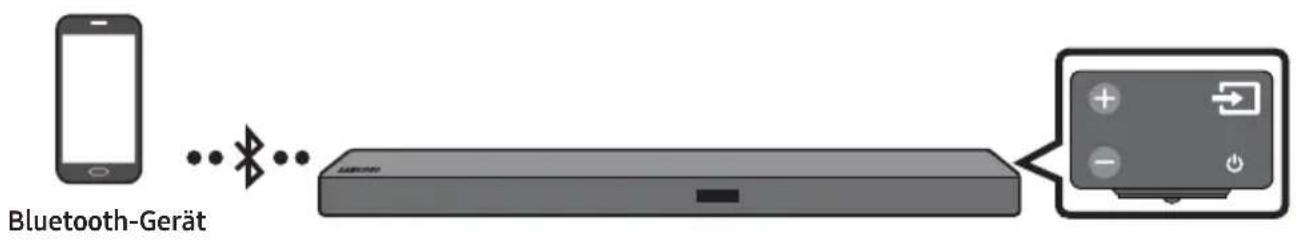

Anschlieben per Bluetooth 17

Samsung Audio Remote App verwenden 20

• Installieren der Samsung Audio Remote App 20
• Starten der Samsung Audio Remote App 20

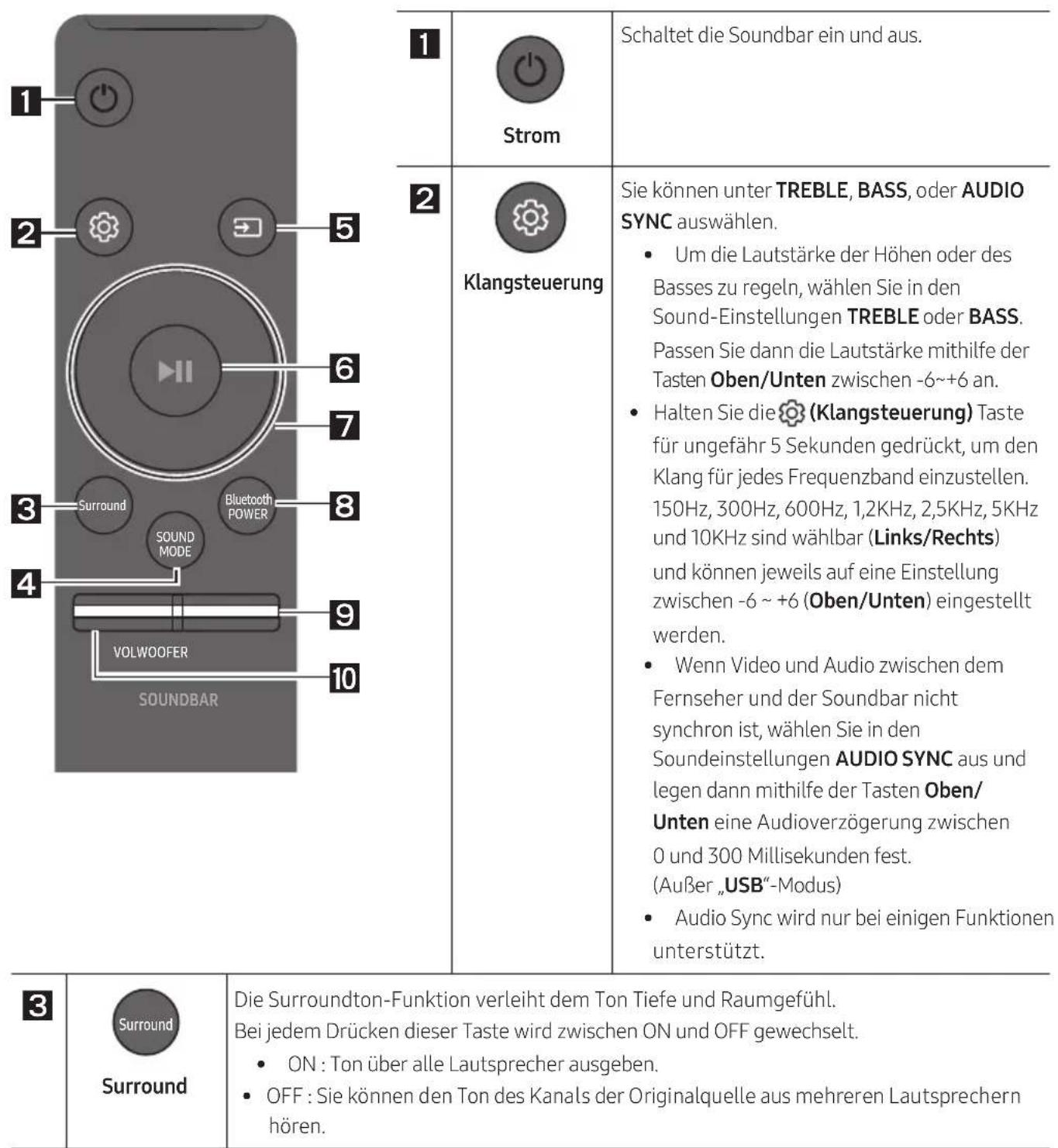

08 Verwendend der Fernbedienung 21

So verwenden Sie die Fernbedienung 21
Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 24
Verwendend der verborgenen Tasten 25
Ausgabe-Spezifikationen fur die entsprechlichen Sound-Effekt-Modi 25

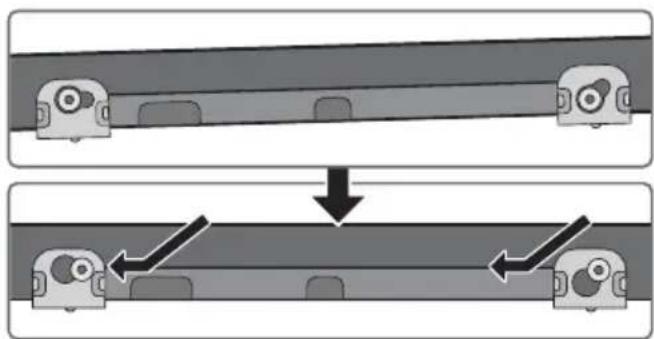

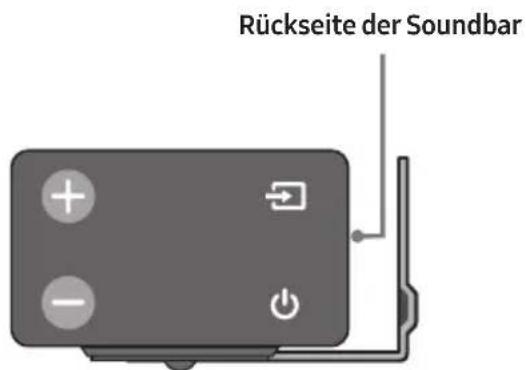

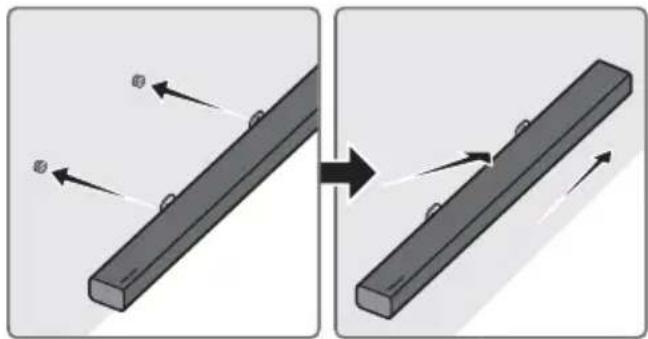

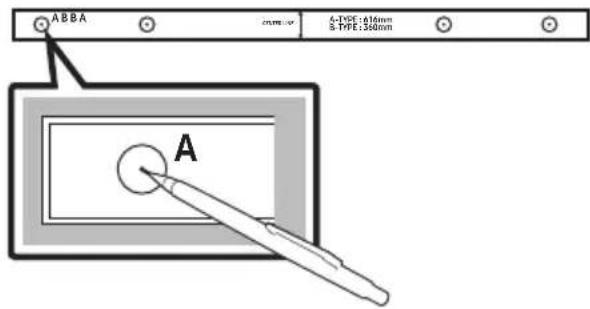

09 Installieren der Wandhalterung 26

Vorsichtsmaßnahmen für die Installation 26
Komponenten fur die Anbringung an der Wand 26

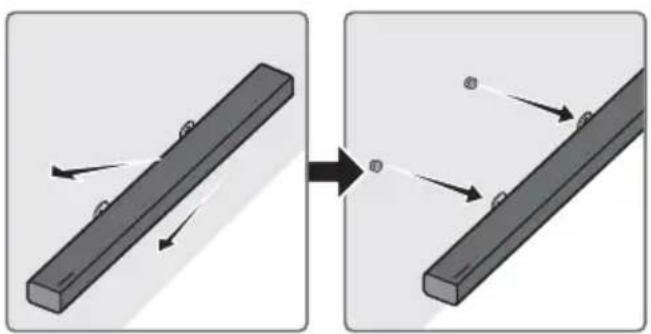

Soundbar von der Wand abnehmer 29

10 Softwareaktualisierung 29

Updateverfahren 30
Wenn UPDATE nicht angezeigt wird 30

11 Fehlerbehebung 31

Lizenz 32
Bekanntmachung zu Open Source Lizenzen 32

14 Wichtige Hinweise zum Kundendienst 32

Spezifikationen und Leitfaden 33

Technische daten 33

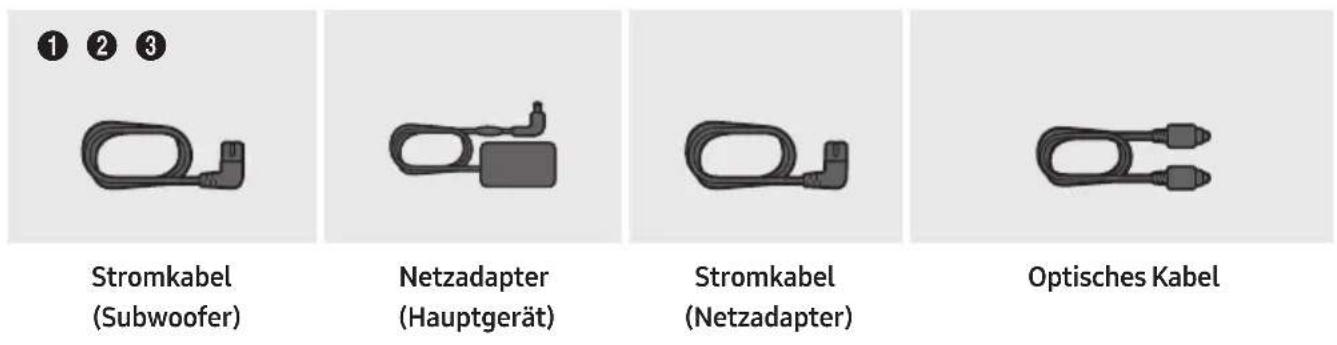

01 ÜberPRÜFEN DER KOMPONENTEN

Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien

Die Stromanschlusskomponenten sind gekennzeichnet (1, 2, 3). Weitere Informationen zu den Stromanschlüssen finden Sie auf Seite 5.
- Siehe Seite 26 zu den Wandhalterungskomponenten.
- Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
Das Aussehen des Zubehors kann etwas von den Abbildungen oben abweichen.

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist.

Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieber den

Batteriedeckel wieder vollständig zurück.

02 PRODUKTÜBERSICHT

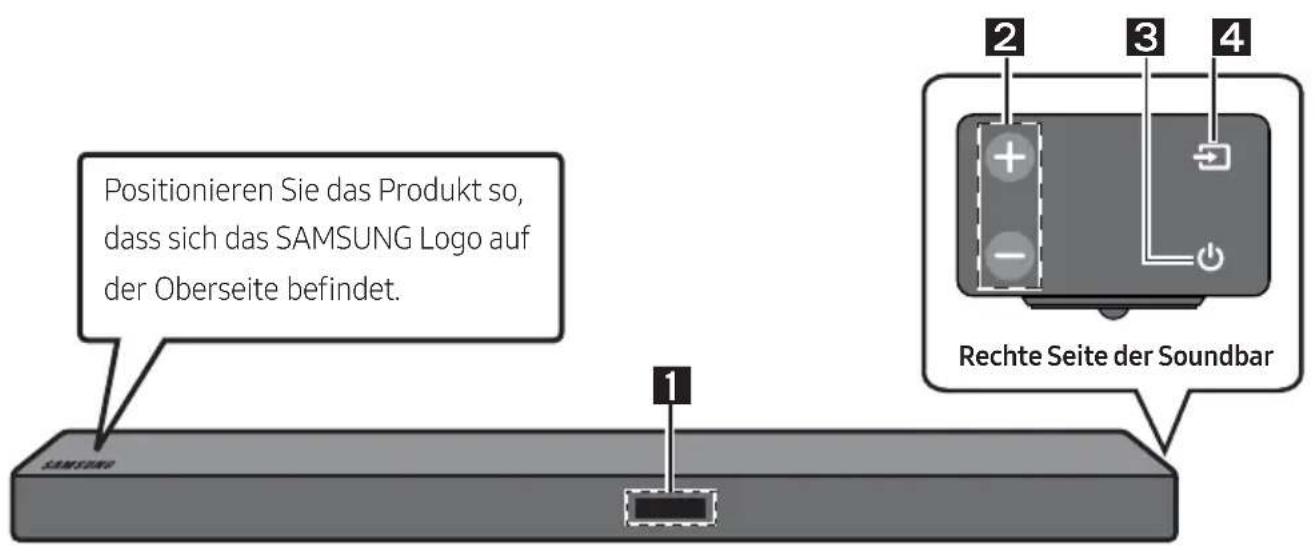

Vorderseite / rechte Seite der Soundbar

1	Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.
2	+/- (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkekegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
3	(Strom)-Taste Schaltet den Strom ein und aus.
4	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus Anzeige
	Optischer digitaler Eingang D.IN
	ARC (HDMI OUT)-Eingang	D.IN → TV ARC (Automatische Umwandlung)
	AUX-Eingang AUX
	HDMI-Eingang HDMI
	BLUETOOTH-Modus BT
	USB-Modus USB
	• Zum Einschalten des Modus „BT PAIRING" schalten Sie die Quelle auf den Modus „BT" um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie diesen Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar horen wollen, müssen Sie die Laufsprecher des Fernsehgeräts im Audio Setup Menu Ihr Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerätfinden Sie im Benutzerhandbuch, das im Lieferumfang Ihr's TVs enthalten war.

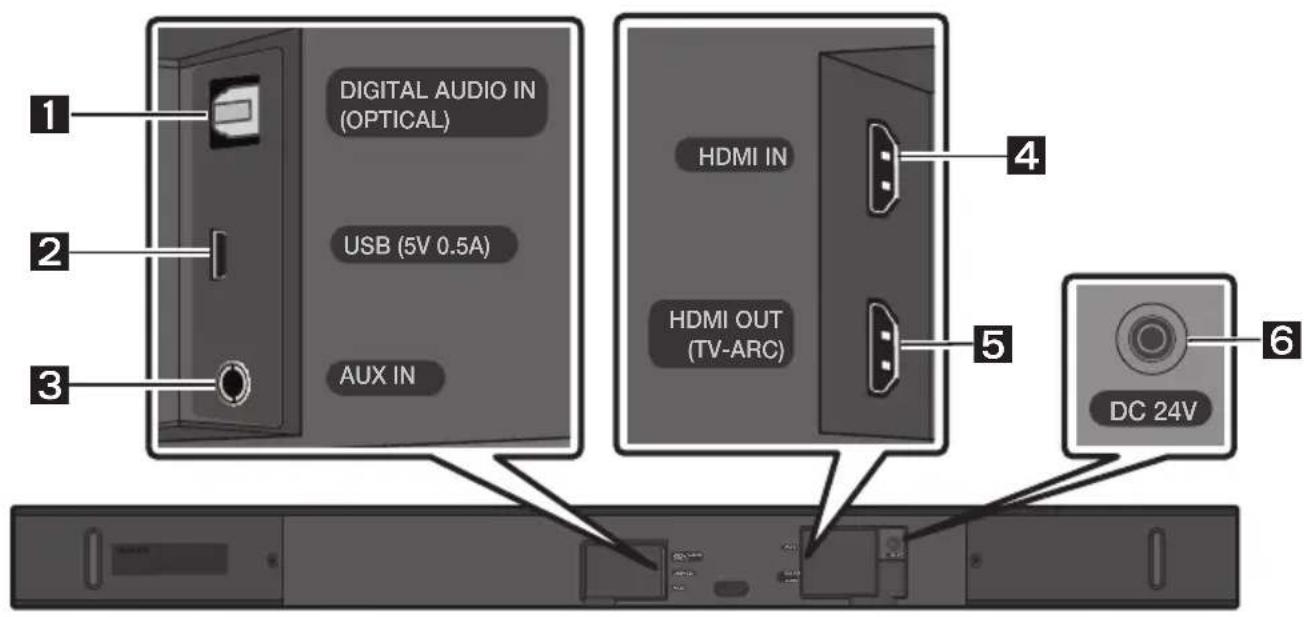

Unterseite der Soundbar

1	DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
2	USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
3	AUX IN An den analogen Ausgang eines externen Geräts anschließen.
4	HDMI IN Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen.
5	HDMI OUT (TV-ARC) An die HDMI (ARC)-Buchse an einem Fernseher anschließen.
6	DC 24V (Stromversorgungseingang) Den Netzadapter anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.
• Schließen Sie diese Gerät oder andere Geräteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR

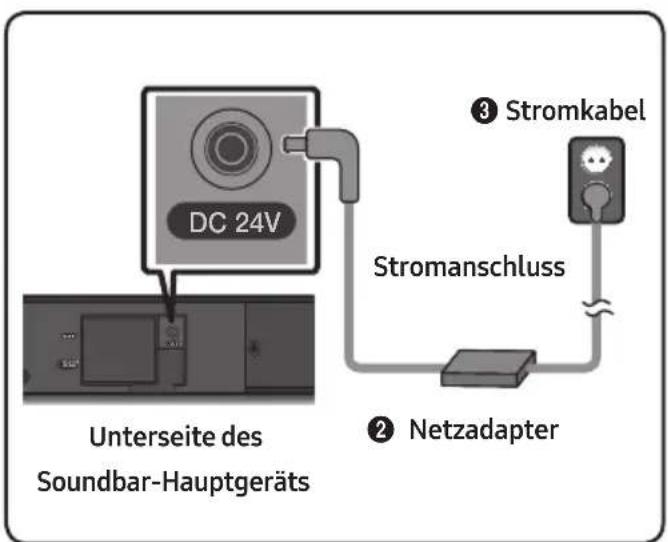

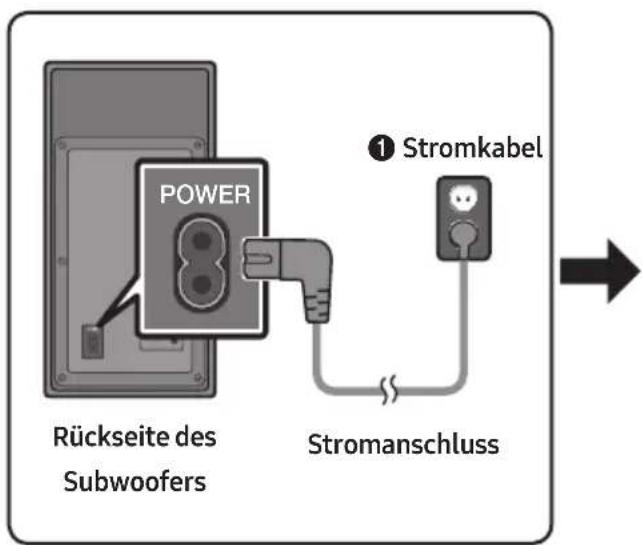

Stromanschluss

Verwenden Sie die Stromkomponenten (1, 2, 3) um die Geräte in der folgenden Reihenfolge an

Steckdosen anzuschreiben: 1.) Subwoofer 2.) Soundbar-Hauptgerät.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Achten Sie daraufuf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hangender Position mit dem Netzkabeleingang nach oben platzieren, konnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden der Soundbar mit den Subwoofer

Wenn der Subwoofer verbunden ist, konnen Sie einen vollen Bass-Ton genießen.

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leucht den blauen Anzeigeleuchten auf der Rückseite des Subwooofers auf.

LED-Anzeigelichter auf der Rückseite des Subwooferers

LED Status	Beschreibung Abhilfe
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist oder warten Sie einige Zeit. (Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschreiben. Weitere Informationen finden Sie auf Seite 7.)
Rot Ein		Standby (bei ausgeschaltetem Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7.
Rot und blau	Blinkend	Fehlfunktion	Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

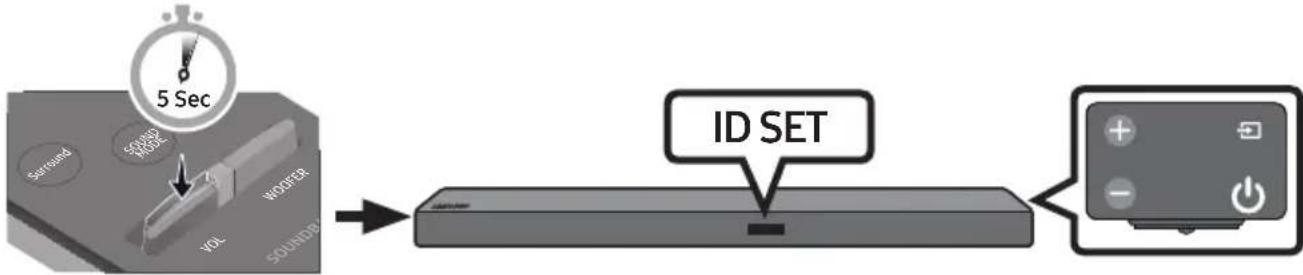

Überprüfen Sie dies, bevor Sie die manuelle Verbindung ausführten

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwooferrs richtig angeschlossen sind

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

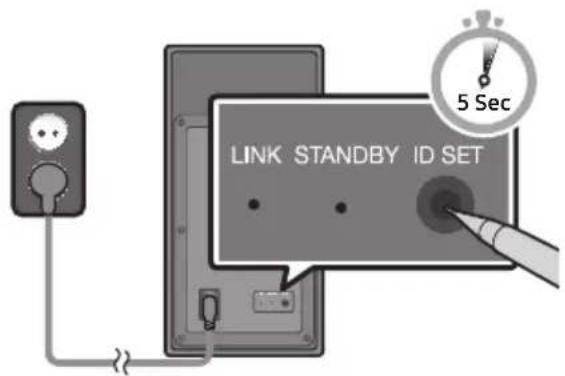

• Halten Sie ID SET auf der Rückseite des Subwoofer's mindestens 5 Sekunden lang gedrückt. Die rote Anzeigeleuchte auf der Rückseite des Subwoofer's erlischt und die blau Anzeigeleuchte blinkt.

Rückseite des Subwoofoers

1. Schalten Sie die Soundbar aus.
2. Halten Sie die Taste VOL auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, während die Soundbar ausgescheltet ist (OFF).
3. Für 1,3 Sekunden erscheint nun die Meldung ID SET in der Anzeige der Soundbar und erlischt dann

1. Wenn die blaue Anzeigeleuchte an dem Subwoofer blinkt, schalten Sie die Stromversorgung der Soundbar durch Drücken der (Strom)-Taste auf der rechten Seite der Haupteinheit oder der Fernbedienung ein.

2. Wenn die Verbindung erfolgreich hergestellt ist, blinkt die blaue Anzeige auf der Rückseite des Subwoofoers nicht mehr, sondern leuchtet ständig.

3. Falls der Verbindungsvorgang fehlschlätgt, blinkt die blaue Anzeige durchgehend.

Gehen Sie zu Schritt 1 und starten Sie erneut.

HINWEISE

• Schließen Sie das Stromkabel theses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschalte ist und das Stromkabel getrennt.

• Wenn die Haupteinheit ausgeschelt ist, Goes der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Höhe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommt.
• Die maximale Übertragungsenternung des drahtlosen Signals der Haupteinheit beträgt ca. 10m , kann jeder in Abhängigkeit ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, Funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHTSMASSNAHMSN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie safer, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separatehaldlich) frei von Behinderungen ist.

Erweitern Sie das System umECHEN drahtlosen Surround-Sound,indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an ihre Soundbar anschlieben (separat erhältlich).Fur weitere Informationen siehe die Anleitung fur das Drahtlose Rücklautsprecherkit von Samsung.

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Horen Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.

• Bei der Verwendung eines optischen kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs untersätzt werden.

• Mit dieser Funktion konnen Sie auch das TV-MENU verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.

Methode 1. Verbindung mit einem Kabel

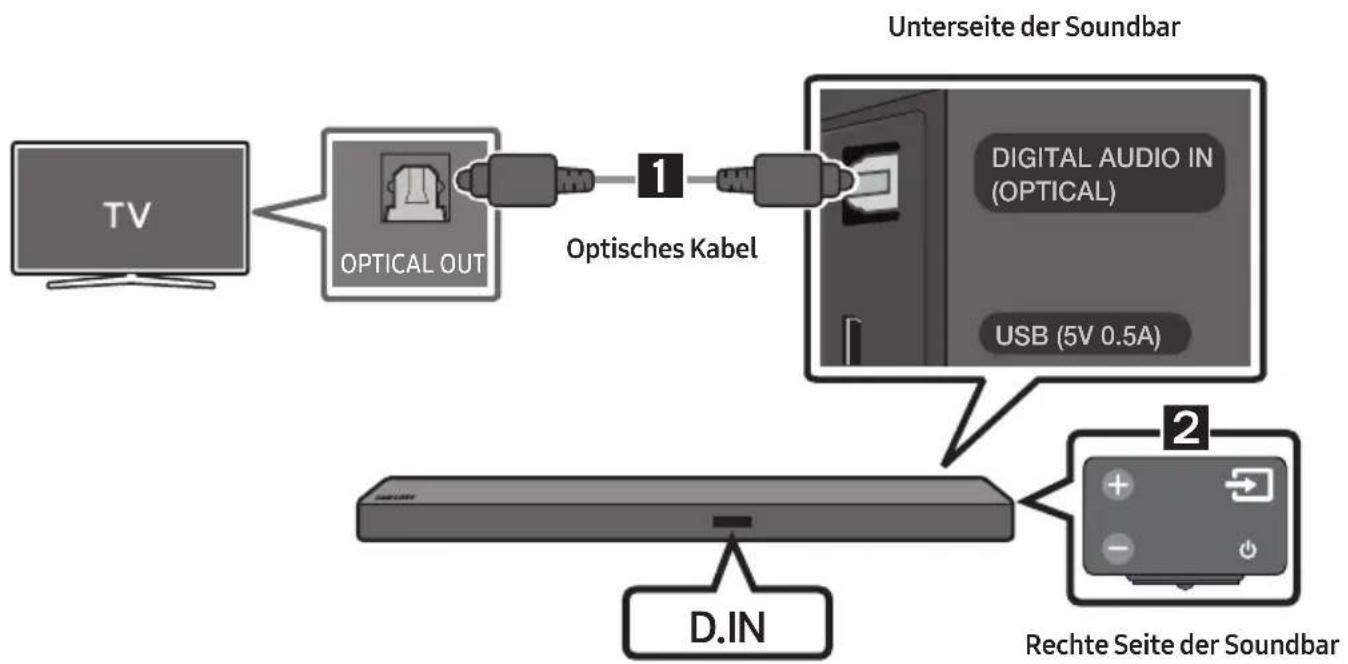

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „D.IN".

3. Wenn die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 verfügbar nicht wurde, wird die Bluetooth POWER-Funktion automatisch eingeschaltet, um die Steuerung der Soundbar mit der TV-Fernbedienung zu ermögenlichen. (Siehe Seite 23 zu Einzelheiten über Bluetooth POWER.)

Auto Power Link

Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „D.IN".

3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit der Soundbar aus.)

• Je nach dem angeschlossen Gerät könnte Auto Power Link nicht Funktionieren.

• These Funktion ist nur im Modus „D.IN" verfügbar.

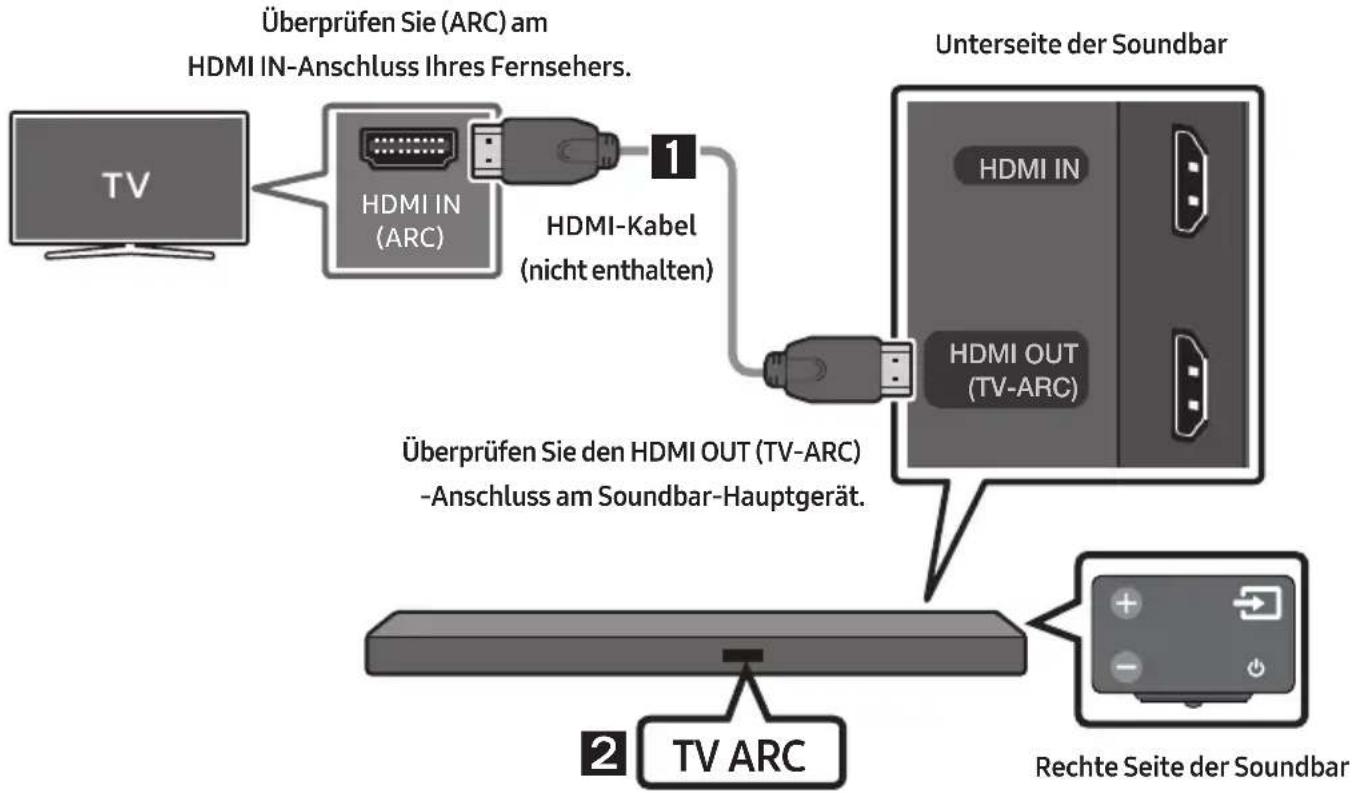

Einen Fernseher über ein HDMI-Kabel verbinden

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert) wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC" an und die Soundbar gibt den TV-Ton wieder.

3. Falls der TV-Ton nicht zu horen ist, drücken Sie die (Quelle)-Taste auf der Fernbedienung oder auf der rechten Seite der Soundbar, um zum Modus „D.IN" umzuschalten. Der Bildschirm zeigt der Reihe nach „D.IN" und „TV ARC" an und der TV-Ton wird wiedergegeben.

4. Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC" nicht angezeigt wird, stellen Sie sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.

5. Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.

HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss möglich.
• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.
• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI-Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.
• Anynet+ muss eingeschaltet sein.
• These Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht Unterstützung.

Methode 2. Drahtlose Verbindung

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, konnen Sie einen Stereoton ohne Lastige Kabel horen.

• Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erstee Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus BT^ .

2. Ändern Sie „BT" zu „BT PAIRING".

3. Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

4. Wahlen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)

5. Wahlen Sie, [AV] Samsung Soundbar Mxxx M-Series" aus der Liste auf dem Bildschirm des Fernseher aus.

Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräte listedes Fernsehers angezeigt. Zum Verbinden der Soundbar wahren Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, entscheid [Name des Fernsehers] "BT" auf der vorderen Anzeige des Fernsehers.

• Sie können den TV-Ton jetzt aus der Soundbar horen.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxx M-Series") in der Listeserecht, löschen Sie sie.
• Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wahlen Sie dann „[AV] Samsung Soundbar Mxxx M-Series“ aus der Suchliste des Fernsehers aus.

Welchen Status haben BT READY und BT PAIRING?

• BT READY: In diesen Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING: In this modus konnen Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT" die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Trennen der Soundbar vom Fernseher

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zu einem beliebigen Modus außer „BT" um.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die bereitsigte Zeit kann je nach Fernsehermodell unterscheidlich sein.)
• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die II (Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im „BT READY“-Status. (Schalten Sie um zwischen Aktiviert Deaktiviert)

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugegeben.

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

1 Optisches Kabel

1 Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
2 Wahlen Sie den Modus „D.IN" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedierung.

2 Audio (AUX)-Kabel

1 Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts.
2 Wahlen Sie den Modus „AUX" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.

Über ein HDMI-Kabel verbinden

1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT His Digitalgeräts.
2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.
3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus HDMI"
4. Der Modus „HDMI" wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.

06 ANSCHLIESSEN EINES USB

Sie konnen Musicdateien, die sich auf Speicherveräten befinden, über die Soundbar wiedergeben.

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.

2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

3. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.

4. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann „USB".

5. Auf dem Anzeigebildschirm wird „USB" angezeigt.

6. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

Die Soundbar wird automatisch ausgeschelt (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec	Samplingrate Bitrate
*.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps
MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Style_16KHz ~ 48KHz 56 ~ 128kbps
Wave_Style_MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps 5.1-Kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps 5.1-Kanal 160kbps
*.wav	-	16KHz ~ 48KHz	Bis zu 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	Bis zu 3000kbps

• Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es eine Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.

07 ANSCHLIESSEN EINES MOBILGERÄTS

Anschlieben per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne Lastige Kabel horen.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.

Die erstee Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann „BT".

2. Ändern Sie „BT“ zu „BT PAIRING".

3. Falls „BT READY“ angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

4. Wahlen Sie, [AV] Samsung Soundbar Mxxx M-Series" aus der Liste aus.

5. Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT" in der vorderen Anzeige angezeigt.
6. Geben Sie Musicdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B.,[AV] Samsung Soundbar Mxxx M-Series") in der Liste erscheint, Löschen Sie sie.
• Halten Sie im Modus „BT" die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING" umzuschalten. Wahlen Sie dann, [AV] Samsung Soundbar Mxxx M-Series aus der Suchliste des Bluetooth-Geräts aus.

Welchen Status haben BT READY und BT PAIRING?

• BT READY: In this modus konnen Sie nach zuvor verbundenen Fernsehernuchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING: In this modus konnen Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar Unterstützung SBC data (44,1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Mxxx M-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

• Ist nur verfügbar, wenn der Soundbar in derAPE der verbundenen Gerate des BluetoothGerats aufgelistet ist. (Es muss zuvor mindestensomal eine Verbindung zwischen demSoundbar und dem Bluetooth-Gerat hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY" anziegt.

• Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden.

Bluetooth POWER ein (Bluetooth POWER)

Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschelt ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.
2. Auf dem Display der Soundbar erscheint "ON-BLUETOOTH POWER".

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzufinden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT" um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

HINWEISE

• Bei einer Bluetooth Verbindung Goes the Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10m überschreitet.
• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch Funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindiert wird.

• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distan den Bluetooth-Betriebsbereich übersteigt, Goes the Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung Funktioniert nur mit Geräten in unmittelbarer Höhe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius übersritten wird. Selfest innerhalb theses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Samsung Audio Remote App verwenden

Installieren der Samsung Audio Remote App

Um die Soundbar mit Ihr Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter.

Im Play Store suchen nach : Samsung Audio Remote

Starten der Samsung Audio Remote App

Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung.

Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder higher.

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung

4	SOUND MODE SOUND MODE	Sie können den gewünschten Toneffekt durch Wahl von STANDARD, MUSIC, CLEAR VOICE, SPORTS, oder MOVIE auswahlen. Wenn Sie den Originalton hören möchen, fühlen Sie den Modus „STANDARD”. • DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrück halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)
5	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwahlen. • Modus BT PAIRING Zum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die taste-(Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 17 für Einzelheiten. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. - Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. - Modus AUX: - Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. - Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätig wird. (Die Auto Power Down-Funktion kann nur in thisem Fall ausgeschaltet werden.) - Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die ➔II-Taste für 5 Sekunden gedrückt. „ON-AUTO POWER DOWN“/ „OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.
6	Wiedergabe/Pause	Drücken Sie die ➔II-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdati wiedergegeben
7	Oben/Unten/Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswahlen von Oben/Unten/Links/Rechts.
		Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswahlen oder Einstellen von Funktionen.WiederholenzZum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringenDrücken Sie die Taste Rechts, um die{nachste Musikdatie auszuwahlen.Drücken Sie die Taste Links, um die vorherige Musikdatie auszuwahlen.Anynet+ / Auto Power LinkSie konnen Anynet+ und Auto Power Link ein- oder ausschalten.Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt.- Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen SamsungFernseher angeschlossen ist, konnen Sie die Soundbar mit einer SamsungTV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden langgedrückt, um Anynet+ ON- und OFF.- Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an ihrenFernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltetwerden, wenn Sie ihren Fernseher einschalten. Halten Sie die Taste Links5 Sekunden lang gerückt, um Auto Power Link auf ON und OFF zu stellen.- Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.
8	BluetoothPOWERBluetooth POWER	Drücken, um die Bluetooth POWER-oder die Lautstärkebeschränkungsfunktion zuaktivieren und zu deaktivieren.Bluetooth POWER-Funktion : Wenn sich die Soundbar im Standby-Modus befindetund die Bluetooth POWER-Funktion auf Ein staat, wird die Soundbar automatischeingeschaltet und verbindet sich per Bluetooth mit dem Gerät, wenn Sie ein zuvorverbundenes Bluetooth-Gerät einschalten.- Wenn die Bluetooth POWER-Funktion aktiviert ist, wird in der Anzeige derSoundbar „ON-BLUETOOTH POWER“ angezeigt. Um die Bluetooth POWER-Funktion zu deaktivieren, die Bluetooth POWER-Taste einzelmal drucken. Dann“OFF-BLUETOOTH POWER” in der Front-Anzeige angezeigt.- Wenn der „D.IN“-Modus eingeschaltet ist und die Soundbar an einen SamsungSmart TV angeschlossen ist, der nach 2017 veröffentlich wurde, kann dieSoundbar mit der TV-Fernbedienung gesteuert werden. In this moduskonnen Sie Bluetooth POWER nicht ausschalten.Lautstärkebeschränkungsfunktion: Weil Hörschäden entstehen konnen, wenn beizu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenndie eingestellte Lautstärke höher als 20 ist.- Der Standardwert für die Lautstärkebeschränkung ist deaktiviert.Die eingestellte Lautstärke wird beibhalten, auch im ausgeschalteten Zustand.- Um die Einstellung zu ändern, den Bluetooth POWER-Knopf 5 Sekunden langdrucken. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE" in derFrontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK" angezeigt.
9	WOOFER	Drücken Sie die Taste nach oben oder unter, um die Lautstärke des Subwoofoers auf -12 oder auf -6 bis +6 einzustellen. Durch Drücken der Taste wird die Subwoofer-Lautstärke auf die Stufe 0 zurückgesetzt.
10	VOL	Drücken Sie die Taste nach oben oder unter, um die Lautstärke einzustellen. • Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Verwenden Sie das Menu des Fernsehers, um den Laufsprecher des Fernsehers auf externe Laufsprecher einzustellen. (Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers.)

• Nach der Installation der Soundbar konnen Sie die Lautstärke der Soundbar mit der IR-Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde.

(Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie die Surround-Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „OFF-TV REMOTE" angezeigt und die Funktion wird ausgeschaltet.)

Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE" in der Anzeige der Soundbar erscheint.

• Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE" (Standardmodus) → „OFF-TV REMOTE" → „ALL-TV REMOTE".

• Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrück (in der Anzeige der Soundbar wird „OFF-TV REMOTE" angezeigt), setzen Sie die Surround-Taste los und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrück. (In der Anzeige der Soundbar wird „ALL-TV REMOTE" angezeigt.)

• These Funktion ist je nach Fernbedienung eventuell nicht verfügbar.

• Diese Funktion wird von den folgenden Herstellern unterszt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Verwendend der verborgenen Tasten

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
Surround	TV-Fernbedienung Ein/Aus	Seite 24
(Quelle)	BT-Kopplung Seite 17
II (Wiedergabe / Pause)	Auto Power Down Ein/Aus (AUX-Modus) Seite 22
	Initialisieren (Standby) Seite 30
VOL ID SET (Standby)	Seite 7
Links Auto Power Link	ON/OFF Seite 10
Rechts Anynet+ ON/OFF	Seite 23
(Klangsteuerung)	7-Band EQ Seite 21
SOUND MODE	DRC ON/OFF (Standby)	Seite 22
Bluetooth POWER	Lautstärkebeschränkung Ein/Aus	Seite 23

Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi

Effekt		Eingang	Ausgang
			Außer drahtloses Rücklautsprecherkit	Einschließlich drahtloses Rücklautsprecherkit
Surround Surround	ON	2.0 Kanal	3.1 Kanal	5.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
SOUND MODE SOUND MODE	STANDARD	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
	MUSIC	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
	CLEAR VOICE	2.0 Kanal	3.1 Kanal	5.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
	SPORTS	2.0 Kanal	3.1 Kanal	5.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
	MOVIE	2.0 Kanal	3.1 Kanal	5.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Handler, bei dem Sie die Soundbar erworben haben.

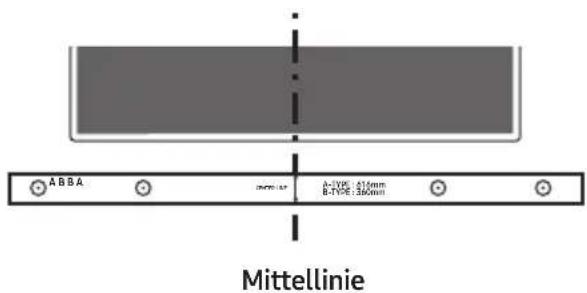

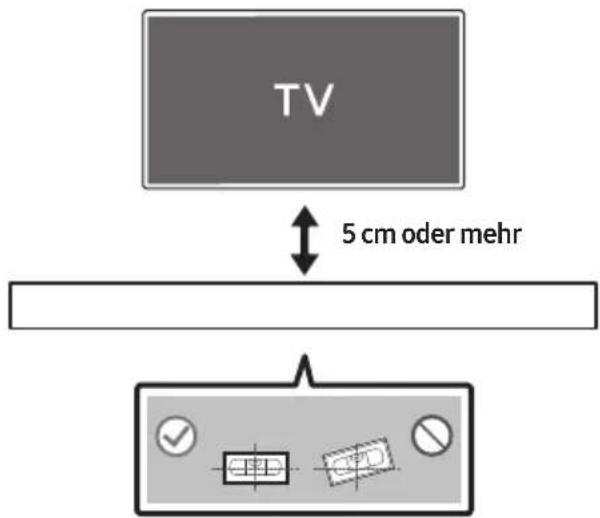

09 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen für die Installation

Installieren Sie nur an einer vertikalen Wand.
- Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.
- Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.
- Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

Durchmesser: M5

Lange: 35 mm oder länger empfohlen.

• SchlieBen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.
• Stellen Sie sicher, dass das Gerät ausgescheltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

K部件en für die Anbringung an der Wand

Montagehilfe für die Wandhalterung

Aufhängungsschraube (2 Stck.)

Schraube (2 Stck.) Wandhalterung L Wandhalterung R

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

Die Montagehilfe fur die Wandhalterung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

1. Achten Sie daraufuf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe fur die Wandhalterung dann mit Klebeband an der Wand.

2. Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhangungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löscher einzuführren, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

3. Stecken Sie eine Schraube (nicht enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhängungsschraubenloch.

1. Verwenden Sie die beiden Schrauben (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar zu befestigen. Achten Sie für sicheren Halt darauf, dass die Dellen auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

Die linke und rechte Halterung haben eine entsprechliche Form. Achten Sie daraufuf, sie korrekt zu positionieren.

Wandhalterung R Wandhalterung L

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hagen.

• Kippen Sie die Soundbar leicht, um beiden Aufhängungsschrauben-Köppe in die LÖcher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beide Seiten fest montiert sind.

Soundbar von der Wand abnehmer

1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils, neigen Sie sie leicht nach oben undnehmen Sie sie dann wie dargestellt von der Wand ab.

• Stützen Sie sich nicht auf dem installierten Gerät ab und vermeiden Sie Erschüttungen oder das Fallenlassen des Geräts.
• Befestigen Sie das Gerät sicher an der Wand, damit es nicht herunterfällt. Wenn das Gerät herunterfällig, kann es zu Verletzungen oder Schäden am Produkt kommt.
• Wenn das Gerät an einer Wand installiert ist, vergewissem Sie sichitte, dass die Kinder nicht an einem der Anschlusskabelziehen, daß zum Herunterfallen führen kann.
• Für die optimale Leistung der Wandhalterungsinstrument installation installierten Sie das Laufsprechersystem mindestens 5 cm unterhalb des Fernsehers, falls der Fernseher an einer Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand installieren, installieren Sie es zu ihrer eigenen Sicherheit auf einer sicheren, flachen Oberfläche, von der es nicht herunterfallen kann.

10 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenne eine Aktualisierung angeboten wird, konnen Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen.

Weitere Informationen zum Herunterladen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Website unter (www.samsung.com Support). Geben Sie dann das Modell ihrer Soundbar ein oder wahlen Sie es aus, wahren Sie Software & Anwendungen und dann Downloads. Der Name der Option kann variieren.

Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.
2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
3. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschrieben Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) suchen Sie nach dem Modellnamen - wahlen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)
4. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wahlen Sie „Hier extrahieren", um den Ordner zu entzippen.
5. Schalten Sie die Soundbar aus und schlieben Sie den USB-Speicher mit dem Software-Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.
6. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird „UPDATE" angezeigt und der Aktualisierungsprozess beginnt.
7. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschelt. Halten Sie die Taste II auf der Fernbedienung 5 Sekunden lang gedrückt. "INIT" wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschelt. Das Update ist abgeschlossen.
8. Dieses Produkt verfügt über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab, schreiben Sie es erneut an und schalten Sie dann die Soundbar ein.

3. Das Aktualisieren der Firmware Funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar Unterstützung Audiodateien auf dem Speichergerät gespeichert sind.

4. Unterbrechen Sie während des Aktualisierungskonzesses nicht die Stromversorgung und entfern den Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.
5. Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird.

Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollenn als USB-Format MS-DOS (FAT) verwenden.
• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Stromkabel an die Steckdose angeschlossen?→Schließen Sie den Netzstecker an die Steckdose an.

Eine Funktion Funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft?→Trennen Sie den Netzstecker und schließen Sie ihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

→Siehe die Abschnittte zur Bluetooth-Verbindung auf Seite 11 und 17.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?→Drücken Sie die Taste VOL, um die Funktion zu deaktivieren.

Ist die Lautstärke auf das Minimum eingestellt?→Passen Sie die Lautstärke an.

Die Fernbedienung funktioniert nicht.

Sind die Batterien leer?→Tauschen Sie sie gegen neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?→Gehen Sie mit der Fernbedienung bisher an das Soundbar-Hauptgerät heran.

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton wider.

Dieses Problem kann auftreten, wenn der Subwoofer nichtandasSoundbar-Hauptgerätangeschlossen ist.→Versuchen Sie, ihren Subwoofer erneut anzuschreiben. (Weitere Informationenfinden Sie auf Seite 6.)

Der Subwoofer dröhnt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwooers anzupassen.→Drücken Sie die Taste WOOFER an ihrer Fernbedienung nach oben oder unter, um die Lautstärke des Subwooers anzupassen. (zwischen-12, -6 ~ +6).

12 LIZENZ

DOLBY

AUDIO

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sichitte per E-Mail unter der Adresse an Samsung ([e-mail]).

14 WICHTIGEHINWEISE ZUMKUNDENDIENST

Die Abbildungen in dieser Anleitung dienenur als Referenz und konnen sich vomaktuellen Produkt unterscheiden.
- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgefuhrt werden oder der Hausbesuch erfolgt.

15 SPEZifikATIONEN UND LEITFADEN

Technische Daten

ALLGEMEIN	USB		5V/0,5A
	Gewicht	Soundbar-Hauptgerät	2,6 kg
		Subwoofer (PS-WM30)	7,2 kg
	Abmessungen(B × H × T)	Soundbar-Hauptgerät	1010,5 x 54,0 x 87,5 mm
		Subwoofer (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Betriebstemperatur		+5°C bis +35°C
	Zulässige Luftfeuchtigkeit		10 % ~ 75 %
AMPLIFIER	Nennausgangsleistung	Soundbar-Hauptgerät	30W x 6, 6 ohm
		Subwoofer (PS-WM30)	160W, 3 ohm
Unterstützte Wiedergabeformate			LPCM 2ch, Dolby AudioTM(unterstützdt Dolby® Digital),DTS
Ausgangsleistung desDrahtlosgeräts		BT max.Transmitterleistung	100mW bei 2,4GHz –2,4835GHz
		SRD max.Transmitterleistung	25mW bei 5,725GHz –5,825GHz

HINWEISE

Samsung Electronics Co., Ltd gehalt sich das Recht auf unangekündige Änderungen vor.
Gewicht und Abmessungen konnen von den Angaben abweichen.
- Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

Gesamtstromverbrauch im Bereitschaftszustand (W)		2,7W
Bluetooth	Anschlussdeaktivierungsmethode	Drücken Sie die „Bluetooth POWER“-Taste auf der Fernbedienung im „BT“-Modus.

Samsung Electronics erklärt hiermit, dass these Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesen Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfallen getrennt über ihr örtliches kostenlose Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Für Informationen über die Umweltverpflichtungen und Produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖGIOHU VÄHENDAMISEKS ARGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖORDuge KVALIFITSEERITUD TEENINDUSTÖTAJATE POOLE.
