Tip de produs	Bară de sunet cu subwoofer wireless
Marcă	Samsung
Model	HWM550
Dimensiuni unitate principală (L x Î x P)	1010,5 x 54,0 x 87,5 mm
Greutate unitate principală	2,6 kg
Dimensiuni subwoofer (L x Î x P)	200,0 x 392,0 x 378,0 mm
Greutate subwoofer	7,2 kg
Putere de ieșire nominală	30 W x 6 (6 ohmi) + 160 W (3 ohmi)
Formate audio suportate	LPCM 2ch, Dolby Audio, DTS
Conectivitate	HDMI (ARC), optic, AUX, USB (Micro USB), Bluetooth
Alimentare	Adaptor AC/DC 24 V
Consum în standby	2,7 W
Funcții principale	Moduri sunet (Standard, Music, Clear Voice, Sports, Movie), Surround, Bluetooth Power, Auto Power Link, Anynet+, DRC
Accesorii incluse	Telecomandă, baterii AA x 2, cablu optic, adaptor AC/DC, cablu alimentare subwoofer, ghid montare pe perete, suporturi de perete, șuruburi
Siguranță	Oprire automată după 5 minute fără semnal, protecție împotriva supratensiunii
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată. Nu utilizați produse chimice
Reparabilitate	Contactați un centru de service Samsung autorizat
Manual	631 de pagini, disponibil pentru descărcare

Întrebări frecvente - HWM550 SAMSUNG

Cum conectez bara de sunet prin Bluetooth ?

Apăsați tasta Source pentru a selecta modul BT. Țineți apăsată tasta Source mai mult de 5 secunde pentru a trece în modul BT PAIRING. Pe dispozitivul dvs. mobil, căutați și selectați [AV] Samsung Soundbar Mxxx M-Series din lista Bluetooth.

Ce faceți dacă subwooferul nu se conectează automat ?

Verificați că cablurile de alimentare sunt conectate. Dacă LED-ul din spate al subwooferului clipește albastru, încercați conexiunea manuală: țineți apăsată tasta ID SET pe spatele subwooferului timp de 5 secunde (LED-ul devine roșu apoi albastru intermitent). Opriți bara de sunet, apoi țineți apăsată tasta VOL a telecomenzii timp de 5 secunde până când apare ID SET. Porniți bara: LED-ul albastru al subwooferului trebuie să rămână fix.

Cum actualizez software-ul barei de sunet ?

Descărcați fișierul de actualizare de pe site-ul Samsung (www.samsung.com/support) pe o memorie USB formatată FAT. Conectați memoria printr-un adaptor Micro USB (neinclus) la bara de sunet oprită. Porniți bara: apare UPDATE. După terminarea actualizării, bara se oprește. Apăsați pe II al telecomenzii timp de 5 secunde pentru finalizare.

Nu iese niciun sunet din bara de sunet, ce verificați ?

Asigurați-vă că funcția Mute nu este activată (apăsați VOL pentru a anula). Verificați că volumul nu este la minim. Dacă conexiunea este prin cablu, sursa selectată (D.IN, HDMI, AUX) trebuie să corespundă intrării utilizate. În Bluetooth, verificați că dispozitivul este asociat corect.

Telecomanda nu funcționează, ce faceți ?

Înlocuiți bateriile cu unele noi (tip AA). Verificați că niciun obstacol nu blochează semnalul dintre telecomandă și bară. Dacă problema persistă, deconectați și reconectați alimentarea barei.

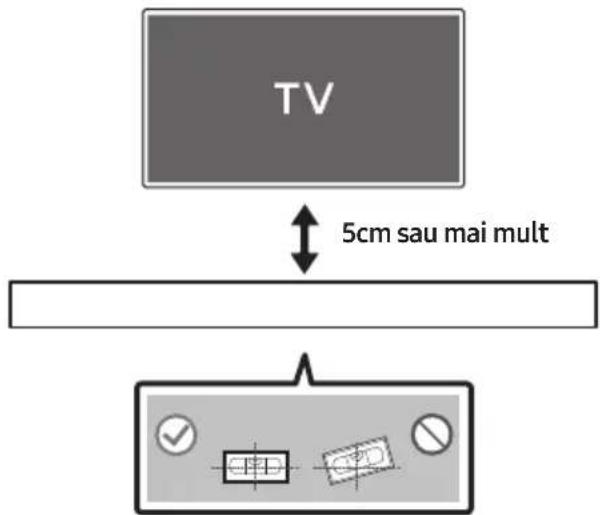

Cum instalez bara de sunet pe perete ?

Utilizați ghidul de montare furnizat pentru a marca găurile. Faceți găuri și introduceți dibluri potrivite pentru peretele dvs. Fixați șuruburile de montare (nefurnizate) cu diametrul M5 și lungimea ≥ 35 mm. Agățați suporturile de perete (dreapta și stânga) pe spatele barei, apoi suspendați bara de șuruburi.

Pot folosi telecomanda televizorului meu Samsung pentru a controla bara ?

Da, dacă bara este conectată prin HDMI ARC sau optic la un televizor Samsung compatibil. Asigurați-vă că funcția Anynet+ este activată (țineți apăsată tasta Dreapta a telecomenzii barei timp de 5 secunde). Pe bară, țineți apăsată tasta Surround timp de 5 secunde pentru a comuta în modul SAMSUNG-TV REMOTE.

Cum sincronizez audio cu video dacă apare un decalaj ?

Apăsați tasta Comandă sonoră a telecomenzii, apoi selectați AUDIO SYNC cu tastele Stânga/Dreapta. Reglați decalajul de la 0 la 300 ms cu tastele Sus/Jos. Această funcție nu este disponibilă în modul USB.

Ce faceți dacă LED-ul subwooferului clipește roșu ?

Aceasta indică o eroare de conectare sau o defecțiune. Verificați că cablurile de alimentare sunt conectate corect. Încercați să reconectați manual subwooferul (vezi întrebarea 2). Dacă problema persistă, contactați serviciul clienți Samsung.

Cum curăț bara de sunet ?

Utilizați o cârpă moale și uscată pentru a șterge suprafața. Nu utilizați niciodată produse chimice, solvenți sau spray-uri. Evitați ca lichidele să pătrundă în deschiderile aparatului.

MANUAL DE UTILIZARE HWM550 SAMSUNG

ATENTIE RISC DE ELECTROCUTARE NU DESCHEDEI	!
Acest simbol indica faptul că tensiunea din interior este ridicata. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
Acest simbol indica faptul că produsul este înșțit de documentăție importante privind Utilizarea și intreținerea.
Produus clasa II: Acest simbol indica că nu este necessitiesă înțanțarea.
Tensiune c.a.: Acest simbol indica că tensiunea nominală marcată cu simbol este tensiunea c.a.
Tensiunea c.c.: Acest simbol indica că tensiunea nominală marcată cu simbol este tensiunea c.c.
Atenție! Consultateș instrucțiunile de utilizare: Acest simbol instruțeșutilizatorul să consulte manualul deutilizare pentru mai multe informții legare de sigurță.

AVERTISMENT

• Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENȚIE

PENTRU A PREVENI ELECTROCUTAREA, POTRIVIȚI LAMELA ȘTECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET. - Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecție prin împământare. - Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională. - Nu expuneți acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele. - Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUȚII

1. Asigurați-vă că sursa dvs. de curent alternativ este în concordanță cu autocolantul de identificare aflat pe spatele unității. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.
4. Protejați aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.
5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziți bateriile. Există pericol de explozie dacă bateria este înlocuită incorect. Înlocuiți bateria cu una de același tip sau de un tip echivalent.

DESPRE ACEST MANUAL

Acest manual de utilizare este constituit din două părți: un document simplu, MANUALUL DE UTILIZARE, și un document detaliat, MANUALUL COMPLET, care poate fi descărcat.

MANUAL DE UTILIZARE

Consultați acest manual pentru instrucțiuni de securitate, instalarea produsului, componente, conexiuni și caracteristicile produsului.

MANUAL COMPLET

Puteți accesa centrul de asistență clienți prin scanarea codului QR. Pentru a consulta manualul pe PC-ul sau dispozitivul dvs. mobil, descărcați acest manual în format document sau de pe site-ul web. (http://www.samsung.com/support)

Designul și specificațiile pot fi modificate fără înștiințare prealabilă.

CONȚINUT

01 Verificarea componentelor 2

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) 2

02 Descrieri 3

Panou frontal / Panou partea dreaptă a sistemului Soundbar 3

Panoul inferior al unității Soundbar 4

03 Conectarea unității Soundbar 5

Conectarea la sursa de alimentare electrică 5

Conectarea sistemului Soundbar la subwoofer 6

• Conectarea automată dintre subwoofer și sistemul Soundbar 6
• Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează

04 Conectarea la televizor 9

Metoda 1. Realizarea unei conexiuni prin cablu 9

- Realizarea unei conexiuni prin cablu optic 9 Realizarea unei conexiuni prin cablu HDMI 10

Metoda 2. Realizarea unei conexiuni fără cablu 11

• Conectarea la un televizor via Bluetooth

05 Conectarea la un dispozitiv extern 13

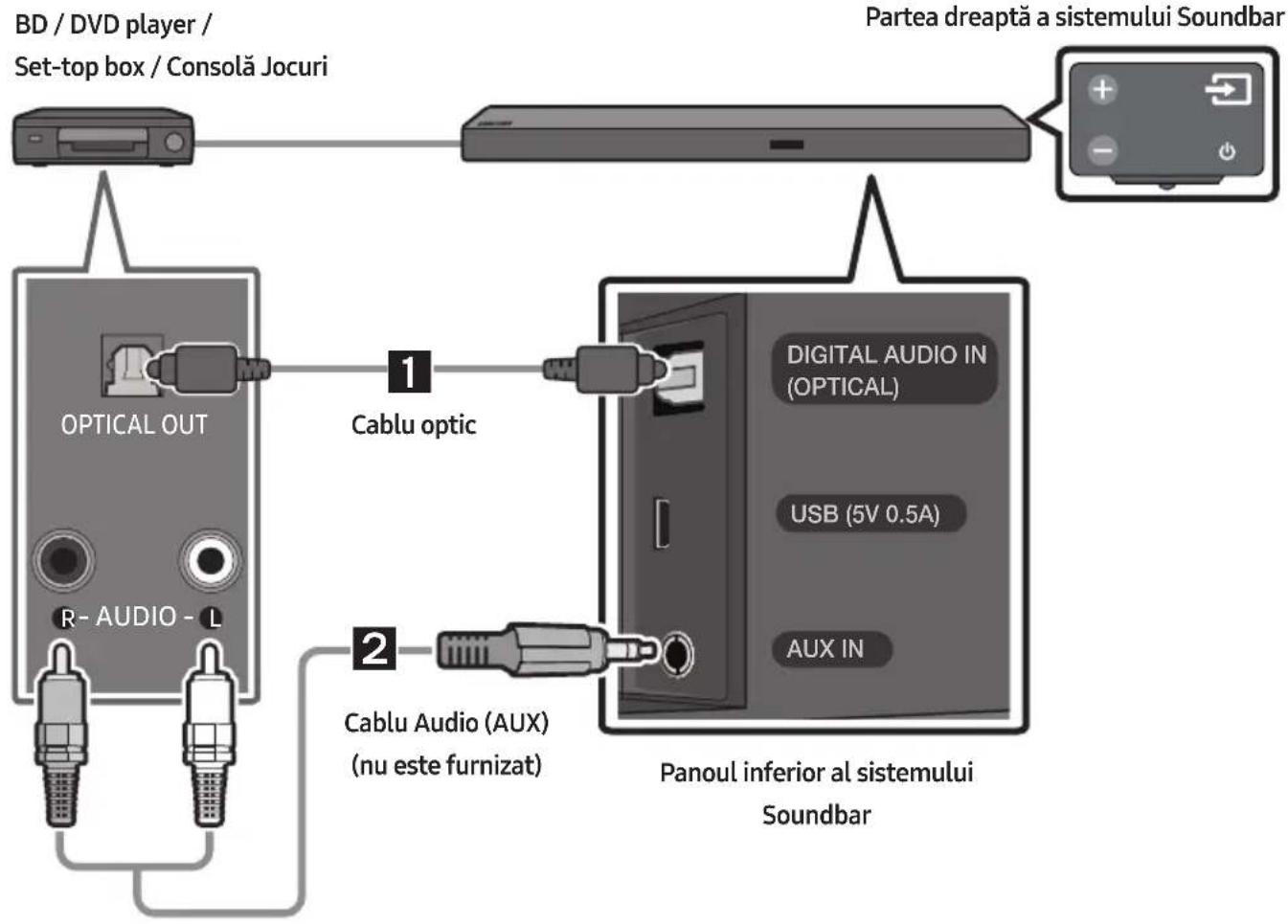

Conectarea prin folosirea unui cablu audio optic sau analogic (AUX) 13

Realizarea unei conexiuni prin cablu HDMI 14

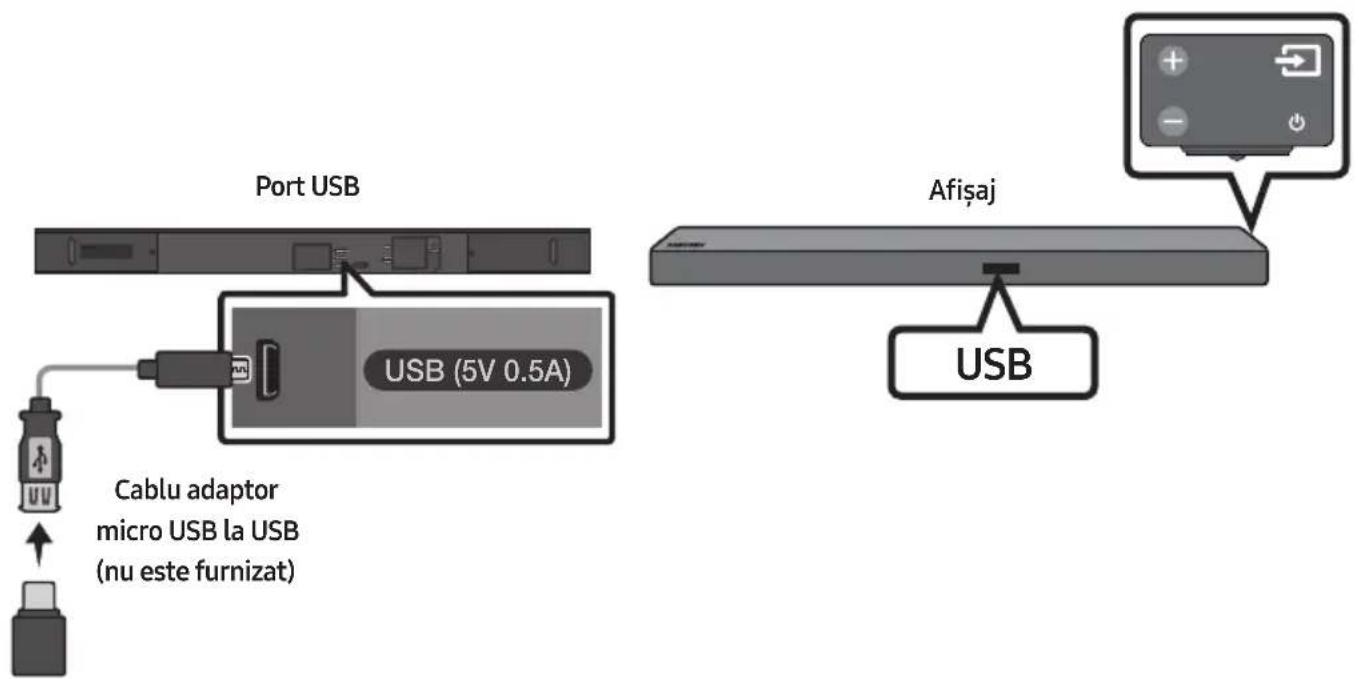

06 Conectare prin port USB 15

07 Conectarea unui dispozitiv mobil 17

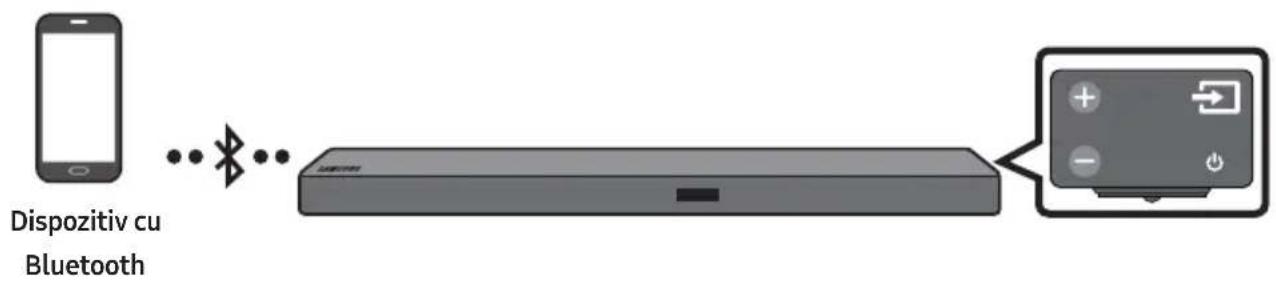

Conectarea prin Bluetooth 17

Utilizarea aplicației Samsung Audio Remote 20

Instalarea aplicației Samsung Audio Remote 20 Lansarea aplicației Samsung Audio Remote 20

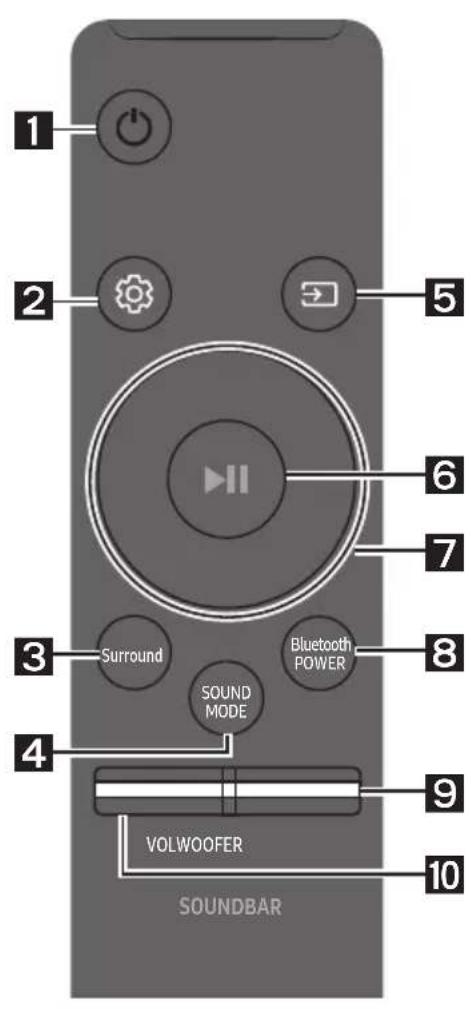

08 Folosirea telecomenzii 21

Cum să folosiți telecomanda 21 Reglarea volumului unității Soundbar cu telecomanda televizorului 24 Utilizarea butoanelor ascunse 25

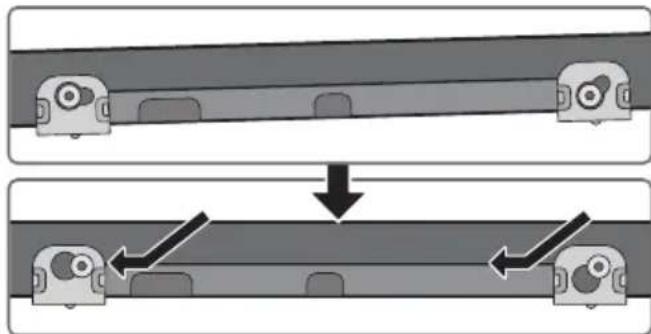

09 Instalarea suportului de perete 26

Precauții la instalare 26 Componente pentru montarea pe perete 26 Detașarea sistemului Soundbar de pe perete 29

10 Actualizare software 29

Procedura de actualizare 30 Dacă nu se afișează UPDATE 30

11 Depanare 31

Licență 32 Notificare de licență open source 32 Notă importantă privind service-ul 32 Specificații și sugestii 33

Specificații 33

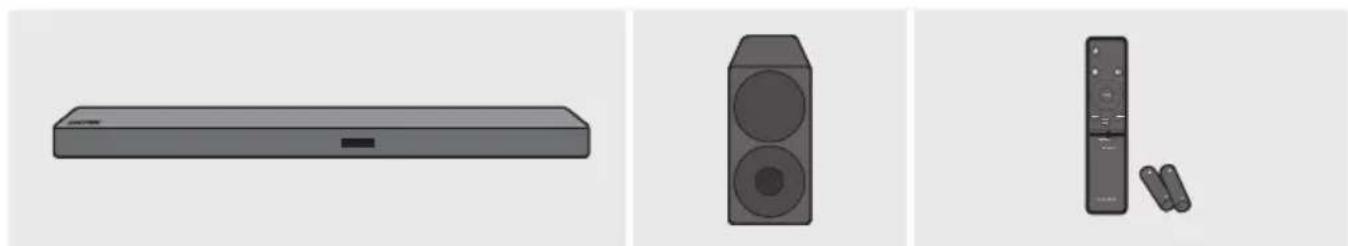

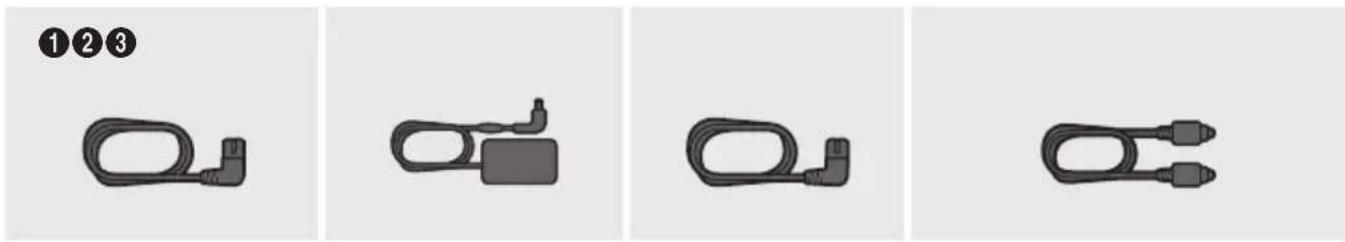

01 VERIFICAREA COMPONENTELOR

Unitate principală Soundbar Subwoofer Telecomandă/Baterii

Cablu de alimentare (Subwoofer)

Adaptor de c.a./c.c. (Unitate principală)

Cablu de alimentare (Adaptor de c.a./c.c.)

Cablu optic

• Etapele de conectare la sursa de alimentare sunt etichetate (1, 2, 3). Pentru mai multe informații referitoare la conectarea la sursa de alimentare, consultați pagina 5.
• Pentru componentele de fixare pe perete, consultați pagina 26.
• Adaptorul micro USB la USB și cablurile HDMI se vând separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.
• Aspectul accesoriilor poate diferi puțin față de imaginile de mai sus.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul bateriei în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul bateriei înapoi în poziție.

02 DESCRIERE

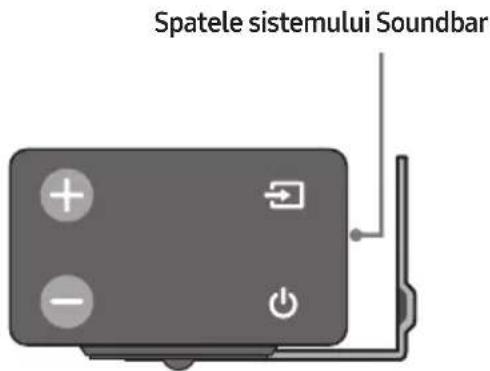

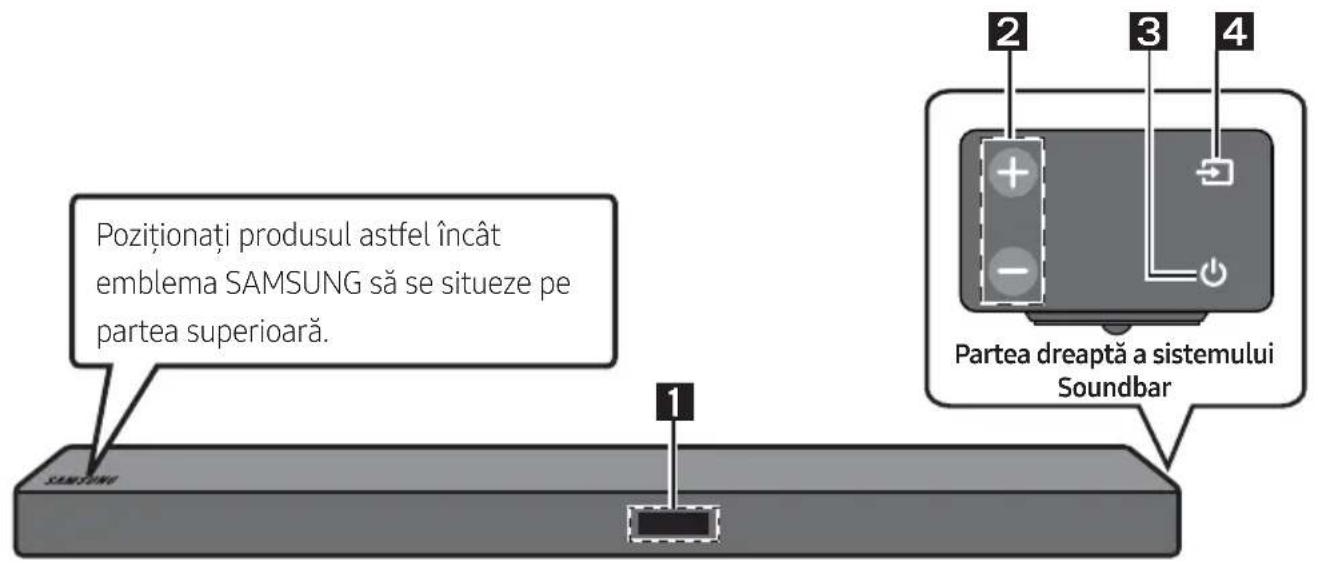

Panou frontal / Panou partea dreaptă a sistemului Soundbar

1	Afişaj Afişează starea produsului și modul curent.
2	Buton +/- (Volum) Controlează niveul volumului. • Când este reglat, nivalul volumului apare pe afişajul frontal al systemului Soundbar.
3	Buton (Alimentare) Pornește și oprește systemul.
4	Buton (Sursă) Selectați modul de intrare a sursei.
	Mod de intrare Afişaj
	Intrare optică digitală D.IN
	Intrare ARC (HDMI OUT)	D.IN → TV ARC (Autoconversionie)
	Intrare AUX AUX
	Intrare HDMI HDMI
	Mod BLUETOOTH BT
	Mod USB	USB
	• Pentru activarea modului "BT PAIRING", schimbați sursa modului "BT",iar apoi mențineti apăsata butonul (Sursă) tamp de mai mult de 5 secunde.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ. Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

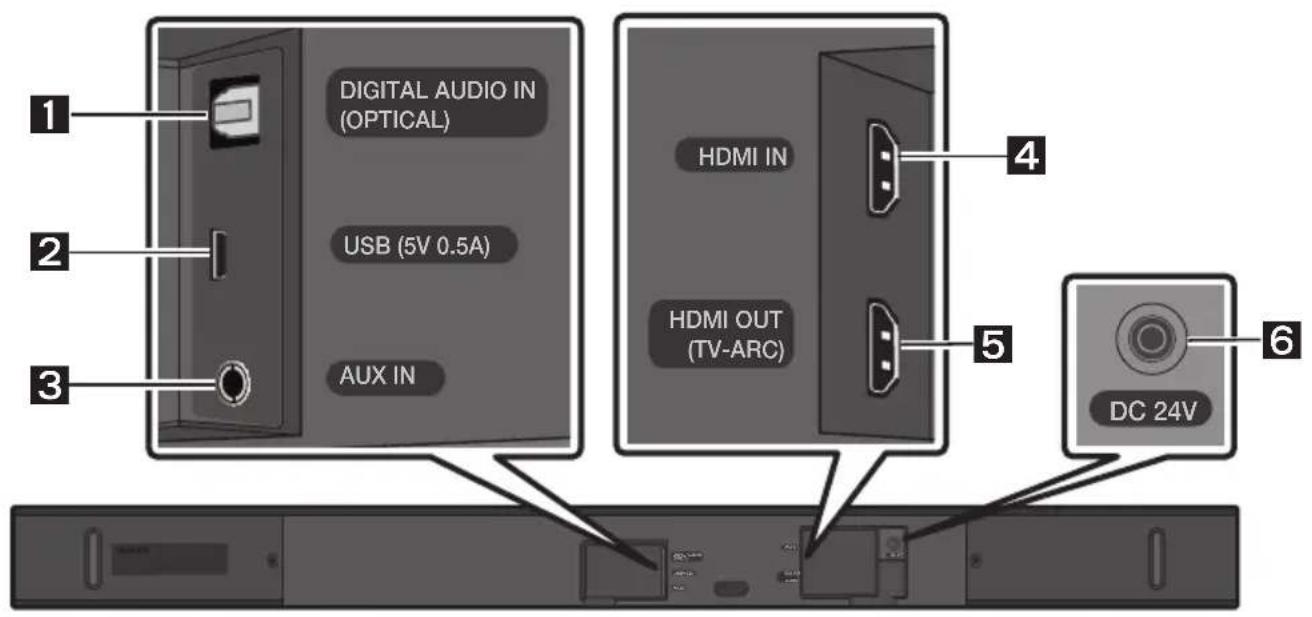

Panoul inferior al unității Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Conectați la ieșirea digitală (optică) a unui dispositiv extern.

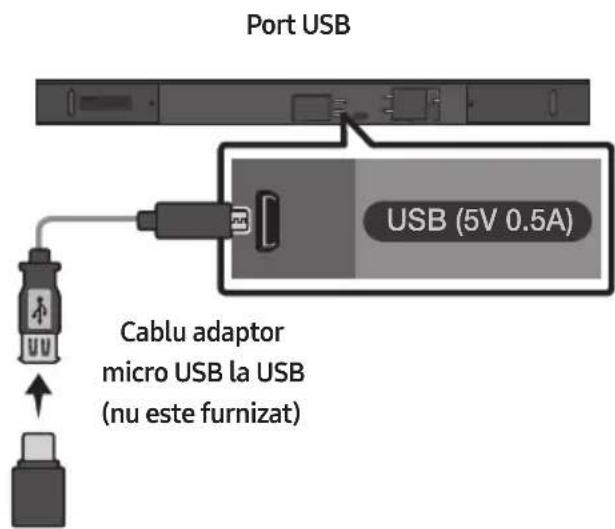

2	USB (5V 0.5A) Conectați un dispositiv cu port USB pentru a reda fișierele audio de pe dispositivul cu port USB prinștemul Soundbar.
3	AUX IN Conectați la ieșirea analogicață a unui dispositiv extern.
4	HDMI IN Intră semnale audio și video simultan, printr-un cablu HDMI. Conectați la ieșirea HDMI a unui dispositiv extern.
5	HDMI OUT (TV-ARC) Conectați la mufa HDMI (ARC) de pe un televizor.
6	DC 24V (Alimentare) Conectați la un adaptor c.c/c.a..

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecher. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate.

03 CONECTAREA UNITĂȚII SOUNDBAR

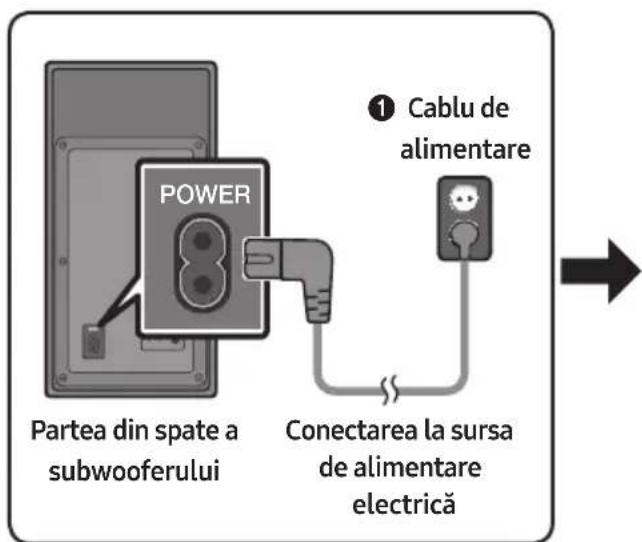

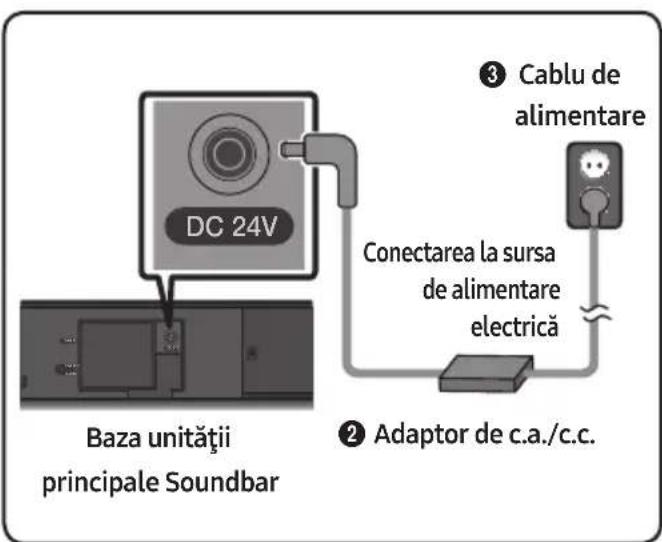

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare (1, 2, 3) pentru conectarea unităților la sursele de alimentare electrică, în ordinea următoare: 1.) Subwoofer → 2.) Unitate principală Soundbar. A se vedea ilustrațiile de mai jos.

• Pentru informații suplimentare despre parametri de alimentare electrică și consum, consultați eticheta atașată produsului. (Eticheta: Baza unității principale Soundbar)

• Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

Conectarea sistemului Soundbar la Subwoofer

Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase.

Conectarea automată dintre subwoofer și sistemul Soundbar

Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer, subwooferul este conectat automat la sistemul Soundbar.

• Când se finalizează asocierea automată, indicatoarele albastre din partea din spate a subwooferului se aprind.

Luminile indicator LED din spatele Subwooferului

LED Stare	are Descriere	Solutie
Albastru	Pornit	Conectarea reusită (operație normală)	-
	Intermitent	Recuperarea conectării	Verificați dacă cabul de alimentare la systemdul Soundbar este conectat corect sau așteptați o anumită perioadă de temp. (Dacă aprinderea intermitentă persistă, incercați să conectați subwooferul manual. Consultați pagina 7.)
Roșu Pornit		Standby (cu unitatea principală Soundbar oprită)	Verificați dacă cabul de alimentare la unitatea principală Soundbar este conectat corect.
		Conexiunea a eșuat	Reconnectați-vă. Consultați instrucțiunile pentru conexiunea manuală de la pagina 7.
Roșu și albastru	Intermitent	Functionare necorespunzătoare	Consultați informațiile de contact din manual pentru Centrul de servicii Samsung.

Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează

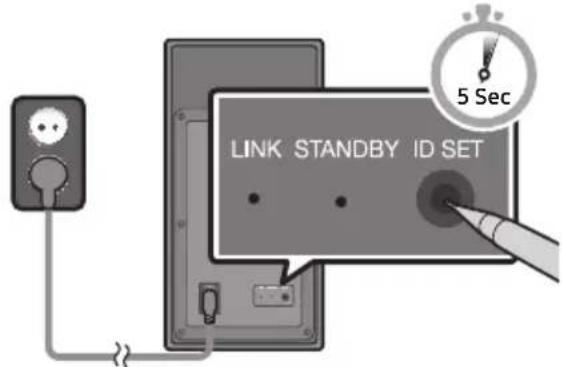

Verificați înainte de a efectua conexiunea manuală

• Verificați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.
• Asigurați-vă că sistemul Soundbar este pornit.
• Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde. Indicatorul roșu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

Partea din spate a subwooferului

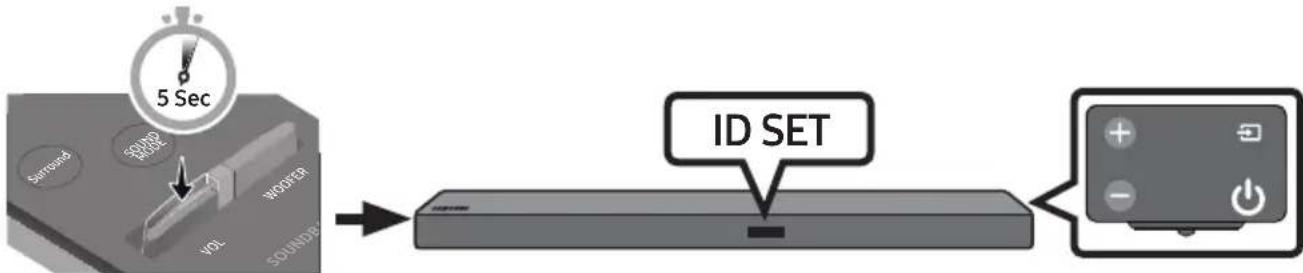

1. Opriți sistemul Soundbar.
2. Țineți apăsat butonul VOL al telecomenzii timp de cel puțin 5 secunde cu sistemul Soundbar oprit (OFF).
3. Mesajul ID SET apare pe afișajul sistemului Soundbar timp de 1,3 secunde, apoi dispare.

1. Când indicatorul albastru de pe subwoofer se aprinde intermitent, porniți sistemul Soundbar apăsând butonul (Alimentare) din partea dreaptă a unității principale sau de pe telecomandă.
2. Când conexiunea este realizată cu succes, se oprește aprinderea intermitentă a indicatorului albastru din partea din spate a subwooferului, care rămâne aprins continuu.
3. În cazul unei conexiuni eșuate, indicatorul albastru clipește continuu. Începeți din nou, reluați procedura de la Pasul 1.

OBSERVAȚII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LED-ul STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.
• Dacă utilizați un dispozitiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

Experimentați sunetul surround wireless real conectând kitul wireless de boxe spate Samsung (SWA-8500S) la sistemul Soundbar (vândut separat). Pentru mai multe informații, consultați manualul de utilizare al kitului wireless de boxe spate Samsung.

04 CONECTAREA LA TELEVIZOR

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea configurată cu cabluri sau fără cabluri.

• Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate fi controlat folosind telecomanda televizorului.
• Când folosiți un cablu optic, această caracteristică poate fi acceptată de televizoarele Samsung Smart TV 2017 care acceptă Bluetooth.
• Această funcție permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și anularea sunetului.

Metoda 1. Realizarea unei conexiuni prin cablu

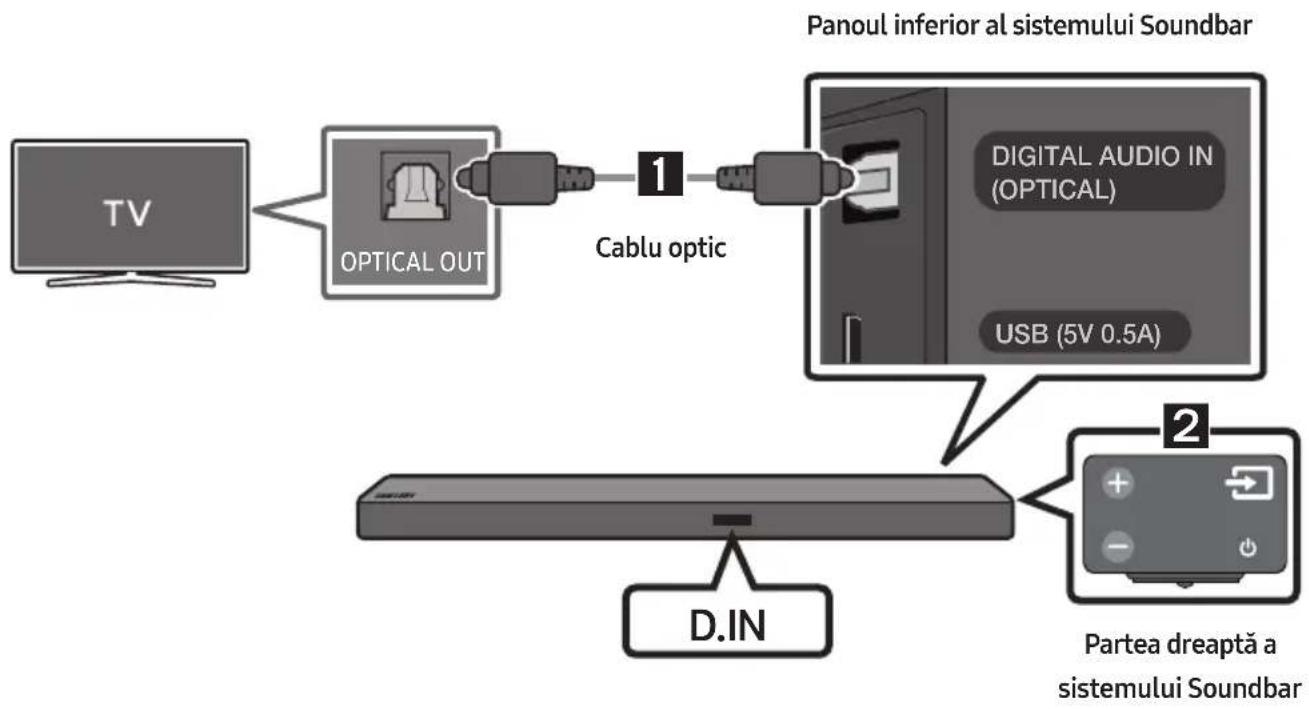

Realizarea unei conexiuni prin cablu optic

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital.
2. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "D.IN".
3. Atunci când sistemul Soundbar este conectat la un televizor Samsung inteligent lansat după 2017, funcția Bluetooth POWER se activează automat, pentru a permite sistemului Soundbar să fie controlat prin telecomanda televizorului.

(Consultați pagina 23 pentru mai multe detalii privind funcția Bluetooth POWER.)

Auto Power Link

Funcția Auto Power Link activează automat sistemul Soundbar atunci când televizorul este pornit.

1. Conectați sistemul Soundbar la televizor cu un cablu optic digital.
2. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, apoi selectați modul "D.IN."
3. Apăsați butonul Stânga de pe telecomandă timp de 5 secunde pentru a activa funcția Auto Power Link.
4. Funcția Auto Power Link este setată la ON în mod implicit. (Pentru dezactivarea acestei funcții, dezactivați Alimentare automată folosind sistemul Soundbar.)
5. În funcție de caracteristicile dispozitivului conectat, este posibil ca funcția Auto Power Link să nu funcționeze.
6. Această funcție este disponibilă doar în modul "D.IN".

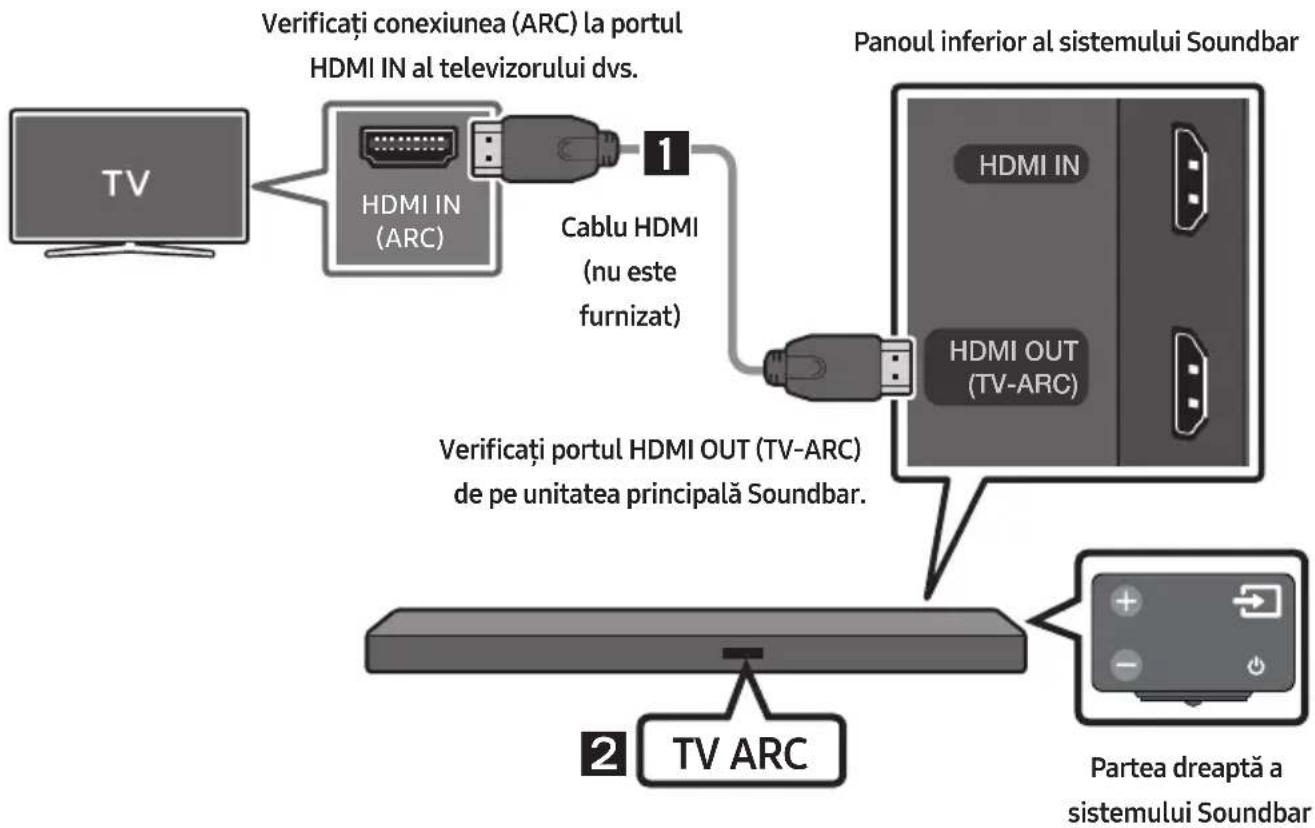

Realizarea unei conexiuni prin cablu HDMI

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI (nu este furnizat) conform indicatorilor din imagine.
2. "TV ARC" apare pe afișajul unității principale Soundbar și se emite sunetul televizorului prin sistemul Soundbar.
3. Dacă sunetul televizorului nu se aude, apăsați butonul (Sursă) de pe telecomandă sau din partea dreaptă a unității pentru a comuta pe modul "D.IN". Monitorul afișează alternativ "D.IN" și "TV ARC", și se emite sunetul televizorului.
4. Dacă pe afișajul unității principale Soundbar nu apare "TV ARC", asigurați-vă că ați conectat cablul la portul corect.
5. Folosiți butoanele de volum de pe telecomanda televizorului pentru a regla volumul.

OBSERVAȚII

• HDMI este o interfață care permite transmisia digitală a datelor video și audio cu un singur conector.
• Dacă televizorul dispune de un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).
• Vă recomandăm să utilizați un cablu HDMI fără miez, dacă este posibil. Dacă utilizați un cablu HDMI cu miez, utilizați unul cu un diametru mai mic de 14 mm.
• Funcția Anynet+ trebuie să fie pornită.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC.

Metoda 2. Realizarea unei conexiuni fără cablu

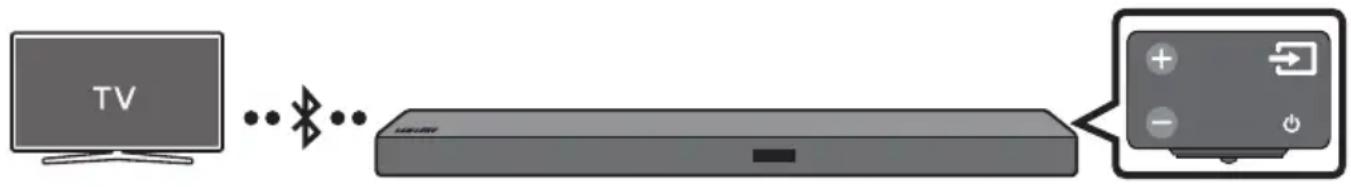

Conectarea la un televizor prin Bluetooth

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

• Nu puteți conecta mai multe televizoare simultan.

Conectarea inițială

1. Apăsați butonul (Sursa) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "BT".
2. Comutați din modul "BT" pe modul "BT PAIRING".
3. Dacă este afișat modul "BT READY", țineți apăsat butonul (Sursa) timp de cel puțin 5 secunde, pe panoul din partea dreaptă a unității Soundbar sau pe telecomandă, pentru a comuta pe modul "BT PAIRING".
4. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)
5. Selectați ["AV] Samsung Soundbar Mxxx M-Series" din lista afișată pe ecranul televizorului. Vi se indică sistemul Soundbar disponibil pentru "Need Pairing" sau "Paired" din lista de dispozitive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.
6. Când televizorul este conectat, [NumeTV] → "BT" apare pe afișajul frontal al unității Soundbar.
7. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar Mxxx M-Series") apare pe listă, acesta trebuie șters.
• În modul "BT", țineți apăsat butonul (Sursă), timp de cel puțin 5 secunde, de pe panoul din partea dreaptă a unității Soundbar sau de pe telecomandă, pentru a comuta pe modul "BT PAIRING". Apoi, selectați "[AV] Samsung Soundbar Mxxx M-Series" din lista de căutare afișată pe ecranul televizorului.

Ce reprezintă stările BT READY și BT PAIRING?

• BT READY: În acest mod, puteți căuta televizoarele conectate anterior sau vă puteți conecta la sistemul Soundbar folosind un dispozitiv mobil conectat anterior.
• BT PAIRING: În acest mod vă puteți conecta la orice dispozitiv nou. (În modul "BT", țineți apăsat butonul (Sursă), timp de cel puțin 5 secunde, din partea dreaptă a unității Soundbar sau de pe telecomandă.)

OBSERVAȚII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se oprește automat după 5 minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situații:
• Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
• Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar.
• Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.
• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi comutați pe orice mod, cu excepția "BT".

• Deconectarea necesită o anumită perioadă de timp, deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru a anula conexiunea automată Bluetooth dintre Soundbar și TV, apăsați butonul (Redare/Pauză) de pe telecomandă timp de 5 secunde în starea "BT READY". (Comutați între Activat → Dezactivat)

05 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați la un dispozitiv extern prin intermediul unei rețele configurate prin cablu sau fără cablu, pentru a reda sunetele unui dispozitiv extern prin intermediul sistemului Soundbar.

Conectarea prin folosirea unui cablu audio optic sau analogic (AUX)

1 Cablu optic

Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă, utilizând un cablu optic. 2. Selectați modul "D.IN" prin apăsarea butonului (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă.

2. Cablu Audio (AUX)

Conectați (Audio) de pe unitatea principală la mufa AUDIO OUT a dispozitivului sursă, utilizând un cablu audio. 2. Selectați modul "AUX" prin apăsarea butonului (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă.

Realizarea unei conexiuni prin cablu HDMI

1. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI IN din spatele produsului la mufa HDMI OUT a dispozitivului digital.
2. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI OUT (TV-ARC) din partea de jos a produsului la mufa HDMI IN a televizorului.
3. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "HDMI".
4. Modul "HDMI" selectat este afișat pe panoul de afișare al sistemului Soundbar și este redat sunetul.

06 CONECTARE PRIN PORT USB

Puteți asculta fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

1. Conectați un cablu adaptor micro USB la USB cu o mufă tată USB 2.0 micro USB (tip B) la un capăt și o mufă mamă standard 2.0 USB (tip A) la celălalt capăt al mufei micro USB de pe sistemul Soundbar.
2. Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.
3. Conectați dispozitivul USB la capătul mamă al cablului adaptor.
4. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "USB".
5. "USB" apare pe ecranul de afișaj.
6. Ascultați fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.
7. Sistemul Soundbar se închide automat (Alimentare automată oprită) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 5 minute.

Listă de compatibilitate

Extensie Codec Rata	de esantionare Rata de biti
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz intre 80DMI 320 kbps
	MPEG 1 Layer3 16KHz ~ 48KHz intre 80DMI 320 kbps
	MPEG 2 Layer3 16KHz ~ 48KHz intre 80DMI 320 kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz intre 80DMI 320 kbps
*.wma	Wave_Style_MSAudio1	16KHz ~ 48KHz	intre 56DMI 128 kbps
	Wave_Style_MSAudio2 16KHz ~ 48KHz intre 56DMI 128 kbps
*.aac AAC 16KHz ~ 96KHz	kHz intre 48DMI 320 kbps
	AAC-LC	16KHz ~ 96KHz	intre 128DMI 192 kbps5.1 canale 320 kbps
	HE-AAC	24KHz ~ 96KHz	intre 48DMI 64 kbps5.1 canale 160 kbps
*.wav	-	16KHz ~ 48KHz	până la 3000 kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	intre 50DMI 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz până la 3000 kbps

• Dacă există prea multe foldere și fișiere stocate pe dispozitivul USB, accesarea și redarea fișierelor prin sistemul Soundbar poate dura mai mult.

07 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

• Nu puteți împerechea mai multe dispozitive Bluetooth simultan.

Conectarea inițială

1. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "BT".
2. Comutați din modul "BT" pe modul "BTPAIRING".
3. Dacă este afișat modul "BT READY", țineți apăsat butonul (Sursă) timp de cel puțin 5 secunde, pe panoul din partea dreaptă a unității Soundbar sau pe telecomandă, pentru a comuta pe modul "BT PAIRING".
4. Selectați din listă "[AV] Samsung Soundbar Mxxx M-Series".
5. Când Soundbar-ul este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → "BT".
6. Puteți asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea Soundbar-ului conectat anterior (de ex. "[AV] Samsung Soundbar Mxxx M-Series") apare pe listă, acesta trebuie șters.
• În modul "BT", țineți apăsat butonul (Sursă), timp de cel puțin 5 secunde, de pe panoul din partea dreaptă a unității Soundbar sau de pe telecomandă, pentru a comuta pe modul "BT PAIRING". Apoi, selectați "[AV] Samsung Soundbar Mxxx M-Series" din lista de căutare a dispozitivului Bluetooth.

Ce reprezintă stările BT READY și BT PAIRING?

• BT READY: În acest mod, puteți căuta televizoarele conectate anterior sau vă puteți conecta la Soundbar folosind un dispozitiv mobil conectat anterior.
• BT PAIRING: În acest mod vă puteți conecta la orice dispozitiv nou. (În modul "BT", țineți apăsat butonul (Sursă), timp de cel puțin 5 secunde, din partea dreaptă a unității Soundbar sau de pe telecomandă.)

OBSERVAȚI

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se oprește automat după 5 minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situații:
• Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
• Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar.
• Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.
• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.
• Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).
• Conectați numai la dispozitive Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).
• După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar Mxxx M-Series" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".
• Disponibil numai dacă sistemul Soundbar apare în lista de dispozitive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)
• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afișat "BT READY".
• Sistemul Soundbar nu poate fi sincronizat cu un alt dispozitiv Bluetooth în timpul utilizării funcției Bluetooth.

Funcția Bluetooth POWER pornită (Bluetooth POWER)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar în timp ce funcția Bluetooth POWER pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Apăsați butonul Bluetooth POWER de la distanță în timp ce este pornit sistemul Soundbar.
2. "ON-BLUETOOTH POWER" apare pe afișajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Sursă) din partea dreaptă a panoului sau al telecomenzii, iar apoi schimbați pe orice mod, cu excepția "BT".

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

OBSERVAȚII

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m. Soundbar se oprește automat după 5 minute în starea Ready.

Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth, printr-o conexiune fără fir, cu rază scurtă de acțiune.

• Un dispozitiv Bluetooth poate cauza zgomote sau defecțiuni de funcționare când:
• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variații electrice din cauza diverselor obstacole - pereți, colțuri sau elemente de partiționare a birourilor.
• Este supus la interferențe electrice din partea unor dispozitive care funcționează pe aceeași frecvență - inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.
• Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.
• Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.
• În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.
• Conexiunea Bluetooth funcționează numai când aparatul este în apropierea unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispozitive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole - cum ar fi ușile sau pereții.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Utilizarea aplicației Samsung Audio Remote

Instalarea aplicației Samsung Audio Remote

Pentru a controla sistemul Soundbar cu dispozitivul inteligent Samsung Audio Remote, descărcați aplicația Samsung Audio Remote din magazinul Google Play.

Căutați în magazin: Samsung Audio Remote

Lansarea aplicației Samsung Audio Remote

Pentru a lansa și a utiliza aplicația Samsung Audio Remote, atingeți pictograma Audio Remote de pe dispozitivul inteligent, apoi urmați instrucțiunile de pe ecran.

• Aplicația Samsung Audio Remote este compatibilă doar cu telefoanele mobile cu Android și dispozitivele mobile cu sistem de operare Android 3.0 sau o versiune mai nouă.

08 FOLOSIREA TELECOMENZII

Cum să folosiți telecomanda

1	Alimentare	Pornoșteși oprește sistemul Soundbar.
2	Controlul sunetului	Puteți selecta dintre TREBLE, BASS, sau AUDIO SYNC. • Pentru a controla volumul sunetelor inalte sau joase, selectați TREBLE sau BASS din Setări suntși apoi reglați volumul întré-6~+6/utilizând butoanele Sus/Jos. • Mențineți apăsat butonul® (Controlul sunetului) aproximativ 5 secunde pentru a ajusta sunetul pentru fiecare bandă de freventa. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz,și 10 KHz (Stânga/Dreapta)și fiecare se poate reglă întré-6și+6(Sus/Jos). • Dacă semnalele videoși audio nu sunt sincronizate întré televizorși sistemul Soundbar, selectați AUDIO SYNC în setările de sunt, apoi setăți decalajul audio întré 0și 300 de milisecunde cu ajutorul butoanelor Sus/Jos. (Cu exceptiona modului "USB") • Audio Sync este disponibilă numai în anumite functții.

3	Surround	Functia Surround conferă profunzime și senzație de spațiu sunetului. De fiecare data cănd apăsăti acest buton, ON și OFF alternează. • ON: Se redă sunetul prin toate difuzoarele. • OFF: Puteți căpța sursa fieărui sunet, pe fiecare canal original emis de boxe.
	Surround
4	SOUND MODE SOUND MODE	Puteti selects a efectul audio dorit alegând dontre modurile STANDARD, MUSIC, CLEAR VOICE, SPORTS, sau MOVIE. Selectați modul "STANDARD" dacă doriti și beneficiți de sunetul original. • DRC (Dynamic Range Control) Vãpermite că aplicatiți controlul intervalului dinamic pieselor Dolby Digital. Dacă tinei și apăsat pe butonul SOUND MODE în modul standby mode, DRC (Dynamic Range Control) se ponește sau se oprește. Cu DRC pornit, sunetul sare este redus. (Sunetul poate fi distorsionat)
5	Sursă	Apăsași pentru a selecta o sursă conectăla systemul Soundbar. • Modul BT PARING Pentru a activa modul "BT PAIRING" în modul "BT", tinei și apăsat butonul® (Sursă) mai mult de 5 secunde. Consultați paging 17 pentru detailii. • Funția Auto Power Down Unitatea se oprește automată în următoarele situași. - Modul D.IN / HDMI / BT / USB: Dacă nu există semnal audio tamp de 5 minute. - Modul AUX: -În cazul în care cablul audio (AUX) este deconnectat tamp de 5 minute. - Dacă nu se apasașnice TASTă tamp de 8 ore cănd cablul audio (AUX) este connectat. (Funția Auto Power Down poate fidezactivata numai în acel caz.) - Pentru adezactiva functția Auto Power Down (Opire automată alimentare)'în modul function "AUX", apăsași și mențineti și apăsat butonul ➔ timp de 5 secunde. Mesajul "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN"APEPE pe ecran.
6	Redare/Pauză	Apăsași butonul ➔ pentru a opri temporar muzica. Dacă apăsași butonul din nou, muzica va fi redată din nou.
7	Sus/Jos/Stânga/Dreapta	Apăsași zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta. Apăsași Sus/Jos/Stânga/Dreapta pe buton pentru a selecta saa a seta functții. • Repetă Pentru a folosi functția Repetă în modul "USB", apăsași butonul Sus. • Omitere melodie Apăsași butonul Dreapta pentru a selecta urmâtoarea melodie. Apăsași butonul Stânga pentru a selecta melodia anterioară. • Anynet+ / Auto Power Link Puteti porni sau opri Anynet+ și Auto Power Link. Anynet+çi Auto Power Link sunt controle prin butoanele Dreapta și Stânga, respectiv. - Anynet+ : Dacă sistemas Soundbar este conectat la un televizor Samsung prin intermediul unui cablu HDMI, puteti controla sistemul dvs. Soundbar cu o telecomandă Samsung TV. Tiniș apăsat butonul Dreapta timp de 5 secundePTHRUE/Anutma Anynet+Între ONçi OFF. - Auto Power Link : Dacă sistemas Soundbar este conectat la televizor printr-un cablu optic digital, sistemul Soundbar poate porni automatçând descheftei televizorul. Tiniș apăsat butonul Stânga timp de 5 secundePTHRUE/Auto Power Link Între ONçi OFF. - Funția Anynet+ / Auto Power Link este setata la ONÎN mod implicit.
8	Bluetooth POWERBluetooth POWER	Apăsași pentru a porni sau opri functția Bluetooth POWER sau functția de restricționare a volumului. • Funția Bluetooth POWER : Dacă sistemas Soundbar este în modul standby și functția Bluetooth POWER este Pornită, atunci căn porniți un dispositiv care anterior a fost connectat prin Bluetooth, sistemul Soundbar se ponește automatşi se connecteză prin Bluetooth la acest dispositiv. - Când functția Bluetooth POWER este activă, pe afișajul sistemului Soundbar va apărea „ON-BLUETOOTH POWER". Pentru adezactiva functția Bluetooth POWER, apăsași o dată pe butonul Bluetooth POWER. Apoi „OFF-BLUETOOTH POWER" va apărea pe afișajul sistemului Soundbar. - Dacă modul “D.IN” este pornit, iar sistemul Soundbar este conectat la un televizor Samsung intelligent lansat după 2017, sistemul Soundbar poate fi controlat prin telecomanda televizorului.În acest mod, nu putetițădezactiva functția Bluetooth POWER. • Funția de restricționare a volumului: Din cauză că poate afecta auzul atunci căn volumul este la un nivel ridicat, aceasta ajustează volumul la 20 atunci căn volumul setat e mai mare de 20. - Valoarea implicță pentru restricționarea volumului estedezactivă. Volumul setat se păstreață chiir și atunci căn este oprit. - Pentru a modifica setarea, apăsași pe butonul Bluetooth POWER de pe telecomandă timp de 5 secunde. Atunci căn restricționarea volumului estedezactivă, pe afișajul din față va apărea „V FREE", iar atunci căn functția esteactivă, va apărea „V LOCK".
9	WOOFER	Apăsați butonul în sus saun în jos pentru a regla volumul subwooferului de la -12 sau -6 la +6. Dacă apăsați butonul, volumul subwooferului revine la 0.
10	VOL	Apăsați butonul în sus saun în jos pentru a regla volumul. • Anularea sunetului Apăsați butonul VOL pentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou.

Reglarea volumului unității Soundbar cu telecomanda televizorului

Folosiți meniul televizorului pentru a seta boxele unui televizor Samsung la boxe externe. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)

• După instalarea unității Soundbar, puteți regla volumul unității Soundbar folosind telecomanda cu infraroșu care a fost furnizată la achiziția unui televizor Samsung. (Dacă nu doriți să folosiți această funcție, atunci când sistemul Soundbar este pornit, țineți apăsat butonul Surround timp de 5 secunde. "OFF-TV REMOTE" apare pe afișajul unității Soundbar iar funcțiile sunt dezactivate.) Pentru a regla volumul doar prin intermediul telecomenzii Samsung, țineți apăsat butonul Surround timp de mai mult de 5 secunde, până când "SAMSUNG-TV REMOTE" apare pe afișajul unității Soundbar.
• De fiecare dată când butonul Surround este apăsat timp de 5 secunde, ordinea de comutare a modurilor este următoarea: "SAMSUNG-TV REMOTE" (Mod implicit) → "OFF-TV REMOTE" → "ALL-TV REMOTE".
• Pentru a regla volumul sistemului Soundbar prin intermediul unei telecomenzi primită la achiziția unui televizor fabricat de un producător terț, porniți sistemul Soundbar, țineți apăsat butonul Surround timp de 5 secunde ("OFF-TV REMOTE" apare pe afișajul unității Soundbar), eliberați butonul Surround, și apoi țineți din nou apăsat butonul Surround timp de mai mult de 5 secunde. (Pe afișajul sistemului Soundbar apare "ALL-TV REMOTE".)
• Este posibil ca această funcție să nu fie disponibilă, în funcție de telecomandă.
• Producători care acceptă această funcție:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizarea toanelor ascunse

Buton ascuns		Pagină de referintă
Buton telecomandă Funție
Surround	Telecomanda televizorului Pornit/Oprit	Pagina 24
(Sursă)	Asociere BT Pgina 17
II (Redare/Pauză)	Auto Power Down Pornit/Oprit(modul AUX)	Pagina 22
	Inițializare (Standby) Pgina 30
VOL ID SET (Standby)	Pgina 7
Stânga Auto Power Link ON/OFF Pgina 10
Dreapta	Anynet+ ON/OFF	Pagina 23
(Controlul sunetului)	EQ 7 benzi Pgina 21
SOUND MODE	DRC ON/OFF (Standby)	Pagina 22
Bluetooth POWER	Restricționarea volumului Pornit/Oprit	Pagina 23

Specificațiile de ieșire pentru diferite moduri de efecte de sunet

• Instalați numai pe un perete vertical.
• Evitați temperatura sau umiditatea ridicate la locul de instalare.
• Verificați duritatea peretelui și dacă aceasta este suficient de dură pentru a susține greutatea sistemului. În caz contrar, ranforsați sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri de perete pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montaj în grinzi.
• Achiziționați șuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

Diametre: M5

Lungime: 35 mm sau mai mult recomandat.

• Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.
• Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghidaj de montare pe perete

Șurub suport (2 buc) Șurub (2 buc) Suport de fixare pe

perete stâng

Suport de fixare pe perete drept

1. Plasați ghidajul de montare pe perete pe suprafața peretelui.

• Ghidajul de montare pe perete trebuie să fie în poziție orizontală perfectă.
• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

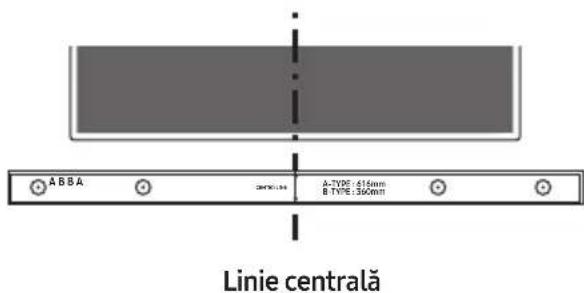

2. Aliniați linia centrală de pe șablonul de hârtie cu centrul televizorului (dacă montați sistemul Soundbar sub televizor), apoi fixați ghidajul de montare pe perete pe perete folosind bandă adezivă.

• Dacă nu montați sub un televizor, plasați linia centrală în centrul zonei de instalare.

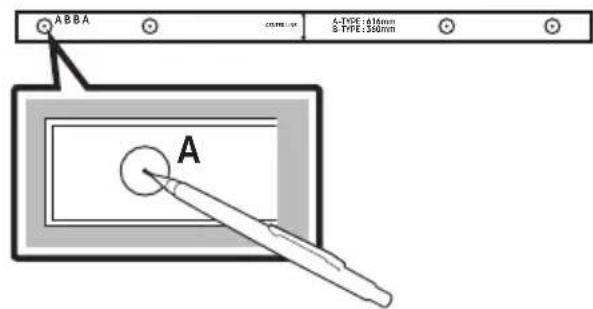

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor A-TYPE la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți ghidajul de montare pe perete.

1. Folosind un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.
2. Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.
3. Împingeți un șurub (nu este furnizat) prin fiecare șurub suport, apoi înșurubați bine fiecare șurub în câte o gaură pentru șurubul de susținere.

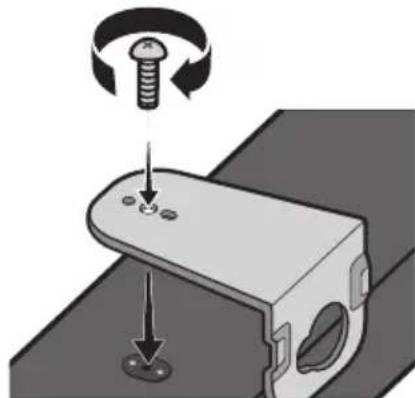

1. Utilizați cele două șuruburi (M4 x L12) pentru a atașa atât suportul de fixare pe perete stâng, cât și pe cel drept pe partea de jos a sistemului Soundbar.

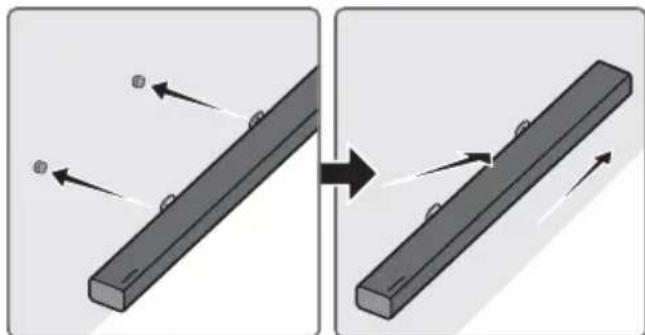

Pentru o montare corespunzătoare, trebuie să aliniați locașurile de pe sistemul Soundbar cu orificiile suporturilor de fixare.

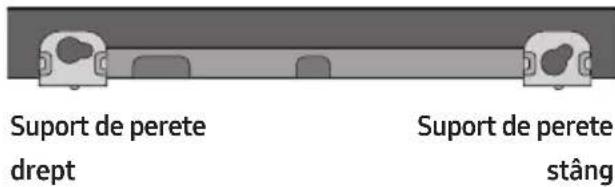

Când asamblați, asigurați-vă că piesele de susținere ale suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Capătul din dreapta al sistemului Soundbar

• Suporturile de perete stâng și drept au forme diferite. Asigurați-vă că le-ați poziționat corect.

1. Instalați sistemul Soundbar cu suporturile pentru perete, suspendând suporturile pentru perete de șuruburile de suport de pe perete.

• Înclinați ușor sistemul Soundbar pentru a introduce ambele capete ale șurubului de suport în găurile suportului de fixare pe perete. Împingeți sistemul Soundbar în direcția săgeții pentru a vă asigura că ambele laturi sunt bine fixate.

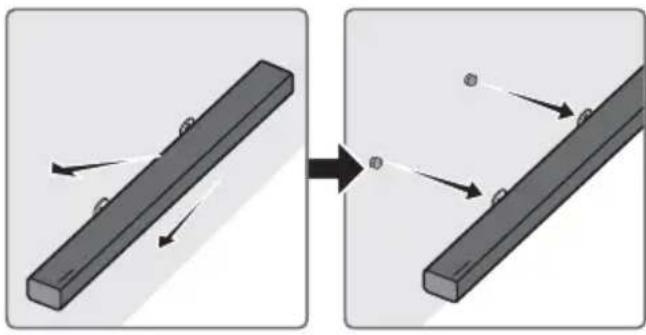

Detașați sistemul Soundbar de pe perete

1. Pentru a separa sistemul Soundbar de suportul de perete, împingeți-l în direcția săgeții, ridicați-l ușor, apoi trageți-l de la perete conform ilustrației.

• Nu vă agățați de unitatea montată și evitați impactul sau scăparea pe jos a unității. Fixați aparatul bine pe perete, pentru a nu cădea. Căderea aparatului poate provoca rănirea persoanelor sau avarierea produsului.
• Când unitatea este montată pe perete, nu permiteți accesul copiilor la cabluri, deoarece aceștia pot cauza căderea aparatului.
• Pentru a garanta funcționalitatea suportului montat pe perete, montați sistemul de sunet la cel puțin 5 cm sub televizor, dacă acesta este montat pe perete.
• Din motive de siguranță, dacă nu montați unitatea pe perete, așezați-o pe o suprafață plană, fermă, pe care riscul de cădere este redus.

10 ACTUALIZARE SOFTWARE

Samsung ar putea oferi în viitor actualizări pentru firmware-ul sistemului Soundbar.

Dacă este disponibilă o actualizare, puteți actualiza firmware-ul prin conectarea unui dispozitiv USB cu versiunea de actualizare firmware la portul USB al sistemului Soundbar. Pentru informații suplimentare despre descărcarea fișierelor de actualizare, vizitați site-ul web Samsung Electronics la adresa (www.samsung.com → Support).

Apoi, introduceți sau selectați modelul unității sistemului dvs. Soundbar, selectați Software & Apps, și apoi Descărcări. Numele acestei opțiuni poate varia.

Procedura de actualizare

1. Conectați un cablu adaptor micro USB la USB cu o mufă tată USB 2.0 micro USB (tip B) la un capăt și o mufă mamă standard 2.0 USB (tip A) la celălalt capăt al mufei micro USB de pe sistemul Soundbar.
2. Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.
3. Parcurgeți pașii de mai jos pentru a descărca software-ul pentru produs: Accesați site-ul web Samsung la (samsung.com) → căutați numele modelului - selectați opțiunea de asistență pentru clienți (numele opțiunii poate fi modificat)
4. Salvați software-ul descărcat pe o memorie USB și selectați "Extrage aici" pentru a dezarhiva folderul.
5. Opriți sistemul Soundbar și conectați memoria USB care conține actualizarea software la portul mamă al unui cablu adaptor micro USB. Conectați cablul la portul USB de pe sistemul Soundbar.
6. Porniți sistemul Soundbar. Într-un interval de 3 minute, este afișat mesajul "UPDATE" și actualizarea începe.
7. Când actualizarea se încheie, sistemul Soundbar se oprește. Apăsați butonul de pe telecomandă timp de 5 secunde. Mesajul "INIT" apare pe ecran și apoi sistemul Soundbar se oprește. Actualizarea este încheiată.
8. Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.

Dacă nu se afișează UPDATE

1. Opriți sistemul Soundbar, deconectați și reconectați dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.
2. Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.
3. Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.
4. Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.
5. După ce actualizarea se încheie, se inițializează configurarea utilizatorului în sistemul Soundbar. Vă recomandăm să notați setările pentru a le putea reseta ușor după actualizare. Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului.

În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 6. Dacă actualizarea software-ului eșuează, verificați dacă memoria USB este defectă.

• Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
• Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

11 DEPANARE

Înainte de a solicita service, verificați următoarele.

Unitatea nu poate fi pornită.

Aṭi introdus corespunțător cablul de alimentare în przyă? →Conectați cablul de alimentare la przyă.

O functție nu operează cănd butonul este apăsât.

Există electricitate statică în atmosferă? →Scoateți cablul de alimentare și reconnectați-l.

Sunetul este discontinuùnÎm modul BT.

→Consultați secțiunile de connectare prin Bluetooth, de la paging 11 la 17.

Nu este emis niciun sunet.

Functia Anularea sunetului este activă? →Apăsați butonul VOL pentru a anula functția. Volumul este dat la minim? →Reglați Volumul.

Telecomanda nu functționează.

Bateriile sunt consumate? →Înlocuiți-le cu altele nei.

Distanța dintré telecomandă și unitatea principală Soundbar este prea mare? →Aduceți telecomanda maiaprope de unitatea principală Soundbar.

LED-ul roșu de pe subwoofer clippește și subwooferul nu emite sunet.

Vă puteți confronta cu această problema atunci cănd subwooferul nu este conectat la unitatea principală Soundbar. →Încercați și connectați din nou subwooferul. (Consultați paging 6.)

Subwooferul scoate zgomote și vibrează.

Încercați și reglați vibrația subwooferului. →Apăsați butonul WOOFER de pe telecomandă în sus sau în jos pentru a regla volumul subwooferului. (Între -12, -6 ~ +6).

12 LICENȚĂ

DOLBY

AUDIO

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare). (b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare). - Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

15 SPECIFICAȚII/SUGESTII

Specifications

GENERAL	USB		5V/0,5A
	Greutate	Unitate principală Soundbar	2,6 kg
		Subwoofer (PS-WM30)	7,2 kg
	Dimensiuni(L x 1 x A)	Unitate principală Soundbar	1010,5 x 54,0 x 87,5 mm
		Subwoofer (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Interval temperatură de funçțonare		+5°C la +35°C
	Interval umiditate de funçțonare		10 % la 75 %
AMPLIFIER	Putere deieșirenominală	Unitate principală Soundbar	30W x 6, 6 OHM
		Subwoofer (PS-WM30)	160W, 3 OHM
Format de fișiere acceptate			LPCM 2ch, Dolby AudioTM(compatibil Dolby® Digital), DTS
Puterea de alimentare adispositivului wireless		Puterea maximă a transmițătorului BT	100 mW la 2,4 GHz - 2,4835 GHz
		Puterea maximă a transmițătorului SRD	25 mW la 5,725 GHz - 5,825 GHz

OBSERVAȚII

Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare. - Greutatea și dimensiunile sunt aproximative. - Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Eticheta: Baza unității principale Soundbar)

Consum total de energia electrică înstandby (W)		2,7W
Bluetooth	Metodă de activare a portului	Apăsași butonul "Bluetooth POWER" de pe telecomandă, în modul "BT".

• Prin prezenta, Samsung Electronics declară faptul că acest echipament respectă Directiva 2014/53/EU.

Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: http://www.samsung.com accesați Asistență > Căutați asistență pentru produs și introduceți numele modelului.

Echipamentul poate funcționa și în țările europene.

CE

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deșeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător și sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesați:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html
