HWM550 - Garso juosta SAMSUNG - Nemokama naudojimo instrukcija

Produkto tipas	Garso juosta su belaidžiu žemų dažnių garsiakalbiu
Prekės ženklas	Samsung
Modelis	HWM550
Pagrindinio įrenginio matmenys (I x A x G)	1010,5 x 54,0 x 87,5 mm
Pagrindinio įrenginio svoris	2,6 kg
Žemų dažnių garsiakalbio matmenys (I x A x G)	200,0 x 392,0 x 378,0 mm
Žemų dažnių garsiakalbio svoris	7,2 kg
Nominali išėjimo galia	30 W x 6 (6 omų) + 160 W (3 omų)
Palaikomi garso formatai	LPCM 2ch, Dolby Audio, DTS
Prijungimo galimybės	HDMI (ARC), optinis, AUX, USB (Micro USB), Bluetooth
Maitinimas	Kintamosios/nuolatinės srovės adapteris 24 V
Budėjimo režimo energijos suvartojimas	2,7 W
Pagrindinės funkcijos	Garso režimai (Standartinis, Muzika, Aiškus balsas, Sportas, Filmas), Aplinkos garsas, Bluetooth Power, Auto Power Link, Anynet+, DRC
Pridedami priedai	Nuotolinio valdymo pultas, AA baterijos x 2, optinis kabelis, kintamosios/nuolatinės srovės adapteris, žemų dažnių garsiakalbio maitinimo laidas, tvirtinimo prie sienos vadovas, sieniniai laikikliai, varžtai
Saugumas	Automatinis išsijungimas po 5 minučių be signalo, apsauga nuo įtampos viršįtampių
Priežiūra ir valymas	Nuvalykite minkšta, sausa šluoste. Nenaudokite chemikalų
Remonto galimybė	Kreipkitės į įgaliotą Samsung serviso centrą
Naudojimo instrukcija	631 puslapiai, galima atsisiųsti

Dažnai užduodami klausimai - HWM550 SAMSUNG

Kaip prijungti garso juostą per Bluetooth?

Paspauskite mygtuką Source, kad pasirinktumėte BT režimą. Laikykite nuspaudę mygtuką Source ilgiau nei 5 sekundes, kad pereitumėte į BT PAIRING režimą. Savo mobiliajame įrenginyje ieškokite ir pasirinkite [AV] Samsung Soundbar Mxxx M-Modelių serija Bluetooth sąraše.

Ką daryti, jei žemų dažnių garsiakalbis neprisijungia automatiškai?

Patikrinkite, ar maitinimo laidai prijungti. Jei žemų dažnių garsiakalbio galinėje dalyje esantis šviesos diodas mirksi mėlynai, pabandykite rankinį prijungimą: laikykite nuspaudę mygtuką ID SET žemų dažnių garsiakalbio gale 5 sekundes (šviesos diodas taps raudonas, tada mirksės mėlynai). Išjunkite garso juostą, tada laikykite nuspaudę nuotolinio valdymo pulto mygtuką VOL 5 sekundes, kol pasirodys ID SET. Įjunkite garso juostą: žemų dažnių garsiakalbio mėlynas šviesos diodas turi likti nuolat šviečiantis.

Kaip atnaujinti garso juostos programinę įrangą?

Atsisiųskite naujinimo failą iš Samsung svetainės (www.samsung.com/support) į USB raktą, suformatuotą FAT. Prijunkite USB raktą per Micro USB adapterį (nepridedamą) prie išjungtos garso juostos. Įjunkite garso juostą: pasirodys UPDATE. Baigus naujinimą, garso juosta išsijungs. Paspauskite nuotolinio valdymo pulto mygtuką II 5 sekundes, kad užbaigtumėte.

Iš garso juostos nėra garso, ką patikrinti?

Įsitikinkite, kad funkcija Mute nėra įjungta (paspauskite VOL, kad atšauktumėte). Patikrinkite, ar garsas nėra minimalus. Jei jungtis yra laidinė, pasirinktas šaltinis (D.IN, HDMI, AUX) turi atitikti naudojamą įvestį. Naudojant Bluetooth, patikrinkite, ar įrenginys yra susietas.

Nuotolinio valdymo pultas neveikia, ką daryti?

Pakeiskite baterijas naujomis (AA tipo). Patikrinkite, ar nėra kliūčių, trukdančių signalui tarp nuotolinio valdymo pulto ir garso juostos. Jei problema išlieka, atjunkite ir vėl prijunkite garso juostos maitinimą.

Kaip sumontuoti garso juostą ant sienos?

Naudokite pridedamą tvirtinimo vadovą, kad pažymėtumėte skyles. Išgręžkite skyles ir įstatykite kaiščius, pritaikytus jūsų sienai. Pritvirtinkite tvirtinimo varžtus (nepridedami) su M5 skersmeniu ir ≥ 35 mm ilgiu. Užkabinkite sieninius laikiklius (dešinį ir kairį) ant garso juostos galinės dalies, tada pakabinkite ant varžtų.

Ar galiu naudoti savo Samsung televizoriaus nuotolinio valdymo pultą garso juostos valdymui?

Taip, jei garso juosta prijungta per HDMI ARC arba optinį kabelį prie suderinamo Samsung televizoriaus. Įsitikinkite, kad funkcija Anynet+ yra įjungta (laikykite nuspaudę garso juostos nuotolinio valdymo pulto mygtuką Dešinė 5 sekundes). Garso juostoje laikykite nuspaudę mygtuką Surround 5 sekundes, kad perjungtumėte į SAMSUNG-TV REMOTE režimą.

Kaip sinchronizuoti garsą su vaizdu, jei atsiranda vėlavimas?

Paspauskite nuotolinio valdymo pulto mygtuką Garso komanda, tada pasirinkite AUDIO SYNC mygtukais Kairė/Dešinė. Nustatykite vėlavimą nuo 0 iki 300 ms mygtukais Aukštyn/Žemyn. Ši funkcija neveikia USB režimu.

Ką daryti, jei žemų dažnių garsiakalbio šviesos diodas mirksi raudonai?

Tai rodo prijungimo klaidą arba gedimą. Patikrinkite, ar maitinimo laidai yra tinkamai prijungti. Pabandykite rankiniu būdu iš naujo prijungti žemų dažnių garsiakalbį (žr. 2 klausimą). Jei problema išlieka, susisiekite su Samsung klientų aptarnavimo tarnyba.

Kaip valyti garso juostą?

Naudokite minkštą, sausą šluostę paviršiui nuvalyti. Niekada nenaudokite chemikalų, tirpiklių ar purškalų. Venkite skysčių patekimo į įrenginio angas.

NAUDOJIMO INSTRUKCIJA HWM550 SAMSUNG

Talvadibas pults nedarbojas.

DÉMESIO ELEKTROS SMÜGIO PAVOJUS, NEATIDARYKITE

Sis simbolis nurodo, kad viduje teka auksha jtampa. Liestis su bet kokiomis vidinemis gaminio dalimis yra pavojinga.

Sis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medziaga apie jo veikimä ir technine priežiūră.

Tai yra II klasešs prietaias. Sis simbolis rodo, kad prietaiso nebūtina jžeminti j saugu jžeminimo tinkla.

Kintamosios srovës jtampa. Sis simbolis nurodo, kad viduje teka aukšoji jtampa, jos vertè nuroyda prie AC simbolio.

Pastoviosios srovës jtampa. Sis simbolis nurodo, kad viduje teka aukšoji jtampa, jos vertè nuroyda prie DC simbolio.

Démesio. Vadovaukitës naudojimo instrukcjomis. Sis simbolis rodo, kad būtina vadovautis naudojimo instrukcjomis, susijusiomis su sauga.

JSPÉJIMAS

• Siekdami sumažinti gaisro arba elektrossmugio pavoju, saugokite _i jrengin nuolietaus arba dregmès.

DÉMESIO

NOREDAMI ISVENGTI ELEKTROS SMUGIO, PLATU KISTUKO KONTAKTA KISKITE LPLACIA LIZDO ANGA IR ISTUMKITE IKI GALO.
- [reyninys visada turi buti prijungtas prie kintamosios srovès elektrós lizdo naudojant apsauginé jžeminimo juntgj.
- Norint atjungti jrenginj nuo maitinimo tinklo, reikia ištraukti kišuká is maitinimo tinklo lizdo, todél maitinimo tinklo kišuká turi buti lengva naudoti.
- Saugokite, kad ant jrenginio neužlašétu arba neuztikstu skyscio. Neděkite ant jrenginio daiktu su skysciais, pvz., vázu.
Noredami šj jrenginj ijsjungti, turite ištrauktimaitinimo laido kistukq is sieninio lizdo. Todel maitinimo laido kistukas turi buti visada lengvai pasiekiamas.

ATSARGUMOPRIEMONES

1. lsitikinkite, kad kintamosios srovës maitinimo šaltinis jusu namuose atitinka energijos reikalavimus, nurodytus ant galinëje gaminio puseë esancio identifikavimo lipduko. Pastatykite gaminj horizontaliai ant tinkamo pagrindo (baldo), kad aplink butu pakankamai vietos ventiliacijai (7-10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedëkite jrenginio ant stiprintuvu arba kitos jrangos, kuri gali jkaisti. Sis jrenginys skirtas naudoti nuolat. Noredami visiskai ijsjungti jrengini, ištraukite kintamosios srovës laido kištuka iš sieninio elektrós lizdo. Ištraukite maitinimo laido kištuka, jei planuojate jrenginio ilgä laika nenaudoti.
2. Per perkūnija ištraukite kintamosios srovës laido kistuka iš sieninio elektros lizdo. Del zaibavimo padidëjusi jtampa gali jrengini sugadinti.
3. Saugokite jrenginju nuo tiesioginiu saules spinduliu ir kitu silumos saltiniu.Del to gali perkaisti jrenginys ir sutrikti jo veikimas.

4. Saugokite gaminj nuo drègmès (pvz., vázú) ir karšćio pertekliaus (pvz., Židinio) arba nuo jrangos, sukuriançios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laida nuo kintamosios srovès šaltinio, jei jrenginys veikia netinkamai. Jusgaminys nera skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas Žemoje temperaturoje. Jei gabenote jrenginj Žiema, priës naudodami palaukite maždaug 2 valandas, kol jrenginys jsils iki kambario temperaturos.

5. Baterijose, naudojamose su šiuo gaminiu, yra cheminiu medziagu, kurios yra kenksmingos aplinkai. Neišmeskite bateriju kartu su kitomis misriomis buitinémis atliekomis. Nemeskite bateriju jugnj. Nesukelkite trumpjo jungimo, neardykite ar neperkaitinkite bateriju. Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

APIE ŠI VADOVA

Naudotojo vadove yra dvi dalys: sis paprastas popierinis NAUDOTOJO VADOVAS ir ISSAMUS VADOVAS, kurj galite atsisiusti.

NAUDOTOJO VADOVAS

Šiuo vadovu naudokités saugumo
instrukcjoms, gaminio montavimo
nurodymams, componentams, sujungimams ir
gaminimo specifikacijos peržiūréti.

ISSAMUS VADOVAS

Klientu aptarnavimo centra galite pasiekti nuskaitydami QR kod. Jei vadova norite perziureti kompiuterye arba mobiliarame jrenginyje, atsisiuskite vadova dokumento formatu iš svetaines. (http://www.samsung.com/support)

Dizainas ir specifikacijos gali buti keiciami be išankstinio jspejimo.

TURINYS

01 Komponentu patikrinimas 2

Baterijujdjimas pries pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos) 2

02 Gaminio apžvalga 3

Priekinis / desinés puses „Soundbar" skydelis

Apatinis „Soundbar" skydelis

03 „Soundbar" prijungimas 5

Elektros saltinio prijungimas 5

"Soundbar" prijungimas prie zemuju dazniu garsiakalbio 6

• Automatinis zemju dazni garsiakalbio ir „Soundbar" sujungimas 6
• Zemuju dažniu garsiakalbio prijungimas rankiniu budu, jei nepavyksta prijungti automatiskai

04 Prijungimas prietelevizoriaus 9

1budas.Prijungimasnaudojant kabeli 9

• Prijungimas naudojant optinj kabelj
• Televizoriaus prijungimas naudojant HDMI kabelj 10

2budas.Prijungimas belaidziu rysiu 11

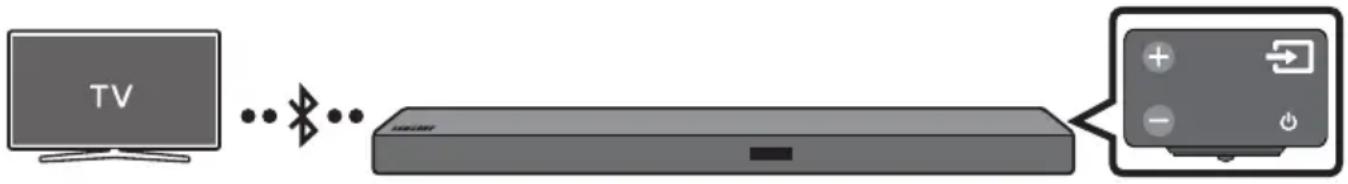

• Televizoriaus prijungimas per „Bluetooth" 11

05 Išorinio jrenginio prijungimas 13

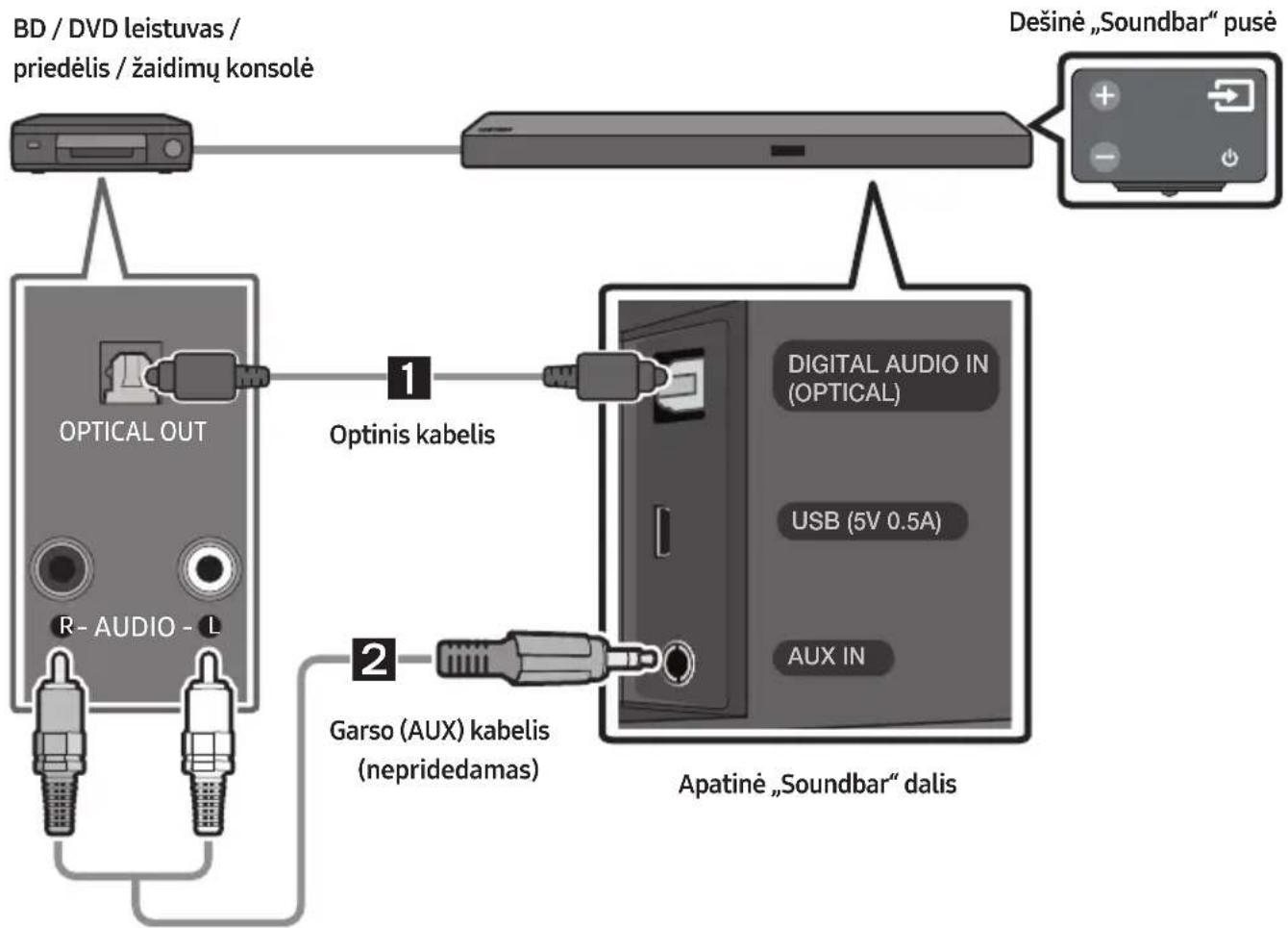

Prijungimas naudojant optinj arba analoginio garso (AUX) kabelj 13

Prijungimas naudojant HDMI kabelj 14

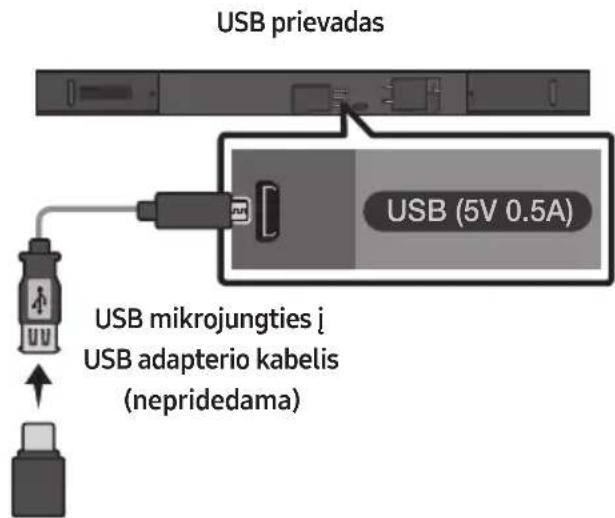

06 USB prijungimas 15

07 Mobiliojo Irenginio prijungimas 17

Prijungimas per „Bluetooth" 17

Programos „Samsung Audio Remote" naudiojimas 20

-Programelles,Samsung Audio Remote"diegimas 20
-Programelles,Samsung Audio Remote" paleidimas 20

08 Nuotolinio valdymo pulto naudiojimas 21

Kaip naudotis nuotolinio valdymo pultu 21
"Soundbar" garsumo reguliavimas televizoriaus nuotolinio valdymo pultu 24
Pasleptu mygtuknaudojimas 25
Skirtingu rezimugarso efektu isvesties techniniaiu duomenys 25

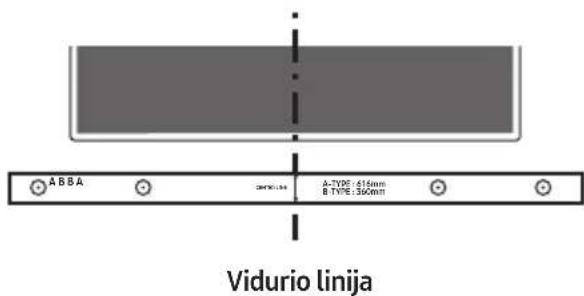

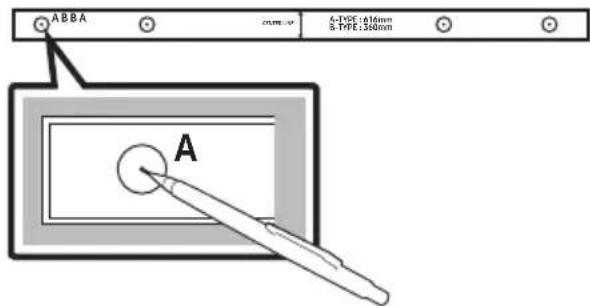

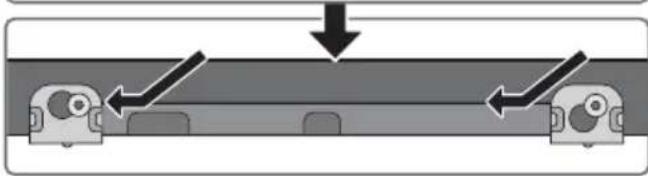

09 Sienos laikiklio montavimas 26

Su jrengimu susijusios atsargumo priemones 26
Tvirtinimo prie sienos componentai 26
"Soundbar" garsiakalbio nuemimas nuo sienos 29

10 Programinés jrangos naujinimas 29

Atnaujinimo procedura 30
Jei nepasirodo "UPDATE" 30

11 Trikiu salinimas 31

Licencija 32
Atvirosios programinés jrangos licenciños pranešimas 32
Svarbi pastaba api techninę prieżiūrą 32
Techninai duomenys ir vadovas 33

Specifikacijos 33

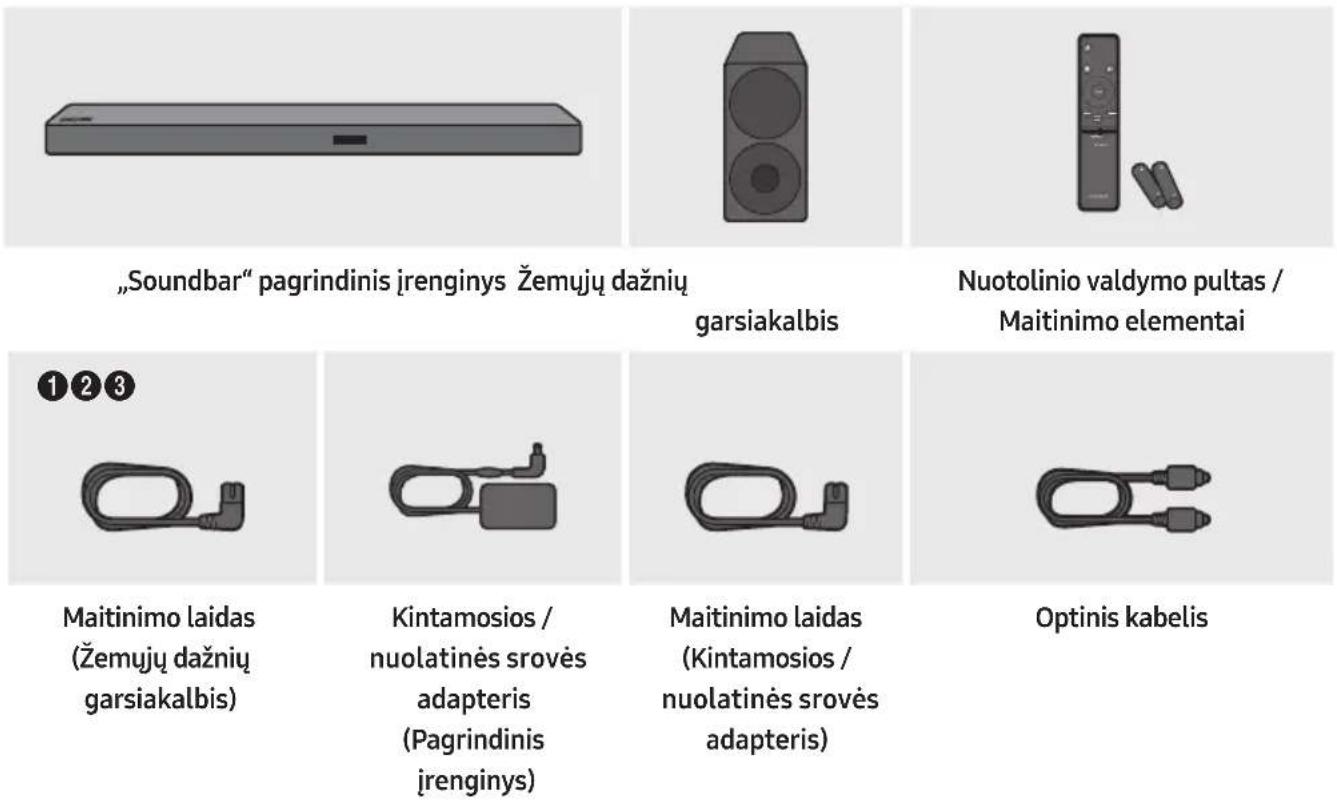

01 KOMPONENTU PATIKRINIMAS

• Maitinimo jungciu prijungimo veiksmai yra suzymeti (1, 2, 3). Jei reikia daugiau informacijos api maitinimo jungciu prijungim, zr. 5 psl.
• Informacija apie „Soundbar" tvirtinimo prie sienos componentus pateikiama 26 psl.
• USB mikrojungties i USB adapteris ir HDMI kabeliai parduodami atskirai. Noredami jsigyti, kreipkites i „Samsung" technines priežiūros arba „Samsung" clientu aptarnavimo centra.
  Priedu isvaizda gali siek tiek skirtis nuo parodytuju paveikslélyje.

Baterijujdijimas pries pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Pastumkite bateriju dangtelj rodyklès kryptimi, koljis visiskai nusiims. 2 AA baterijas (1,5 V) jdekite teisingai pasirinkdami poliskumo kryptj. Pastumkite bateriju dangtelj ir jstatykite atgal j vieta.

02 GAMINIO APZVALGA

1	Ekranas Rodoma gaminio būsena ir dabartinis režimas.
2	+/- (Garsumo) mygtukas Reguliuojamas garsumas. • Reguliuojant garsumo lygis rodomas „Soundbar" priekiniame ekrane.
3	(Maitinimo) mygtukas Jungiamas arba išjungiamas maitinimas.
4	(Saltinio) mygtukas Pasirenkamas šaltinio jvesties režimas.
	Ivesties režimas Ekranas
	Optiné skaitmeniné išvestis D.IN
	ARC (HDMI OUT) jvestis	D.IN → TV ARC (Automatis konvertavimas)
	AUX jvestis AUX
	HDMI jvestis HDMI
	BLUETOOTH režimas BT
	USB režimas USB
	• Jei norite jjungti režima BT PAIRING, šaltinj perjunkite j režima BT, tada paspauskite ir ilgiau nei 5 sek. palaikykite (Saltinio) mygtuka.

• Prijungus kintamosios srovès laida, maitinimo mygtukas pradès veikti po 4-6 sek.
• Kai jjungsite jrenginj, praeiis maždaug 4-5 sek., kol bus pradétas atkurti garsas.
• Jei norite megautistik „Soundbar" garsiakalbio atkuriamu garsu, turite ijsjungti TV garsiakalbius jejig TV garso nustatymo meniu. Zr. savininko vadova, gauta su saverovizoriumi.

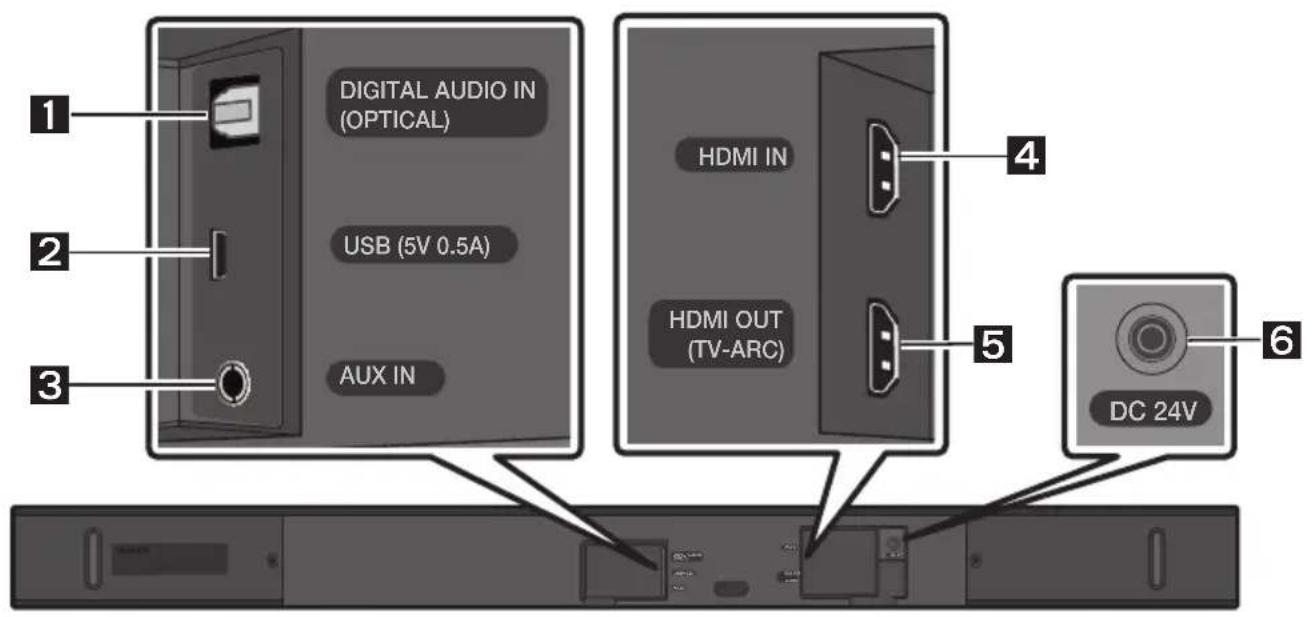

Apatinis „Soundbar“ skydelis

1	DIGITAL AUDIO IN (OPTICAL) Skirta prijungti prie išorinio jrenginio skaitmeninès (optimés) išvesties.
2	USB (5V 0.5A) Skirta USB jrenginiu prijungti norint leisti muzikos failus iš USB jrenginio per „Soundbar".
3	AUX IN Skirta prijungti prie išorinio jrenginio analoginès išvesties.
4	HDMI IN Priimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelj. Skirta prijungti prie išorinio jrenginio HDMI išvesties.
5	HDMI OUT (TV-ARC) Skirta prijungti prie HDMI (ARC) lizdo televizoriije.
6	DC 24V (Maitinimo šaltinio ivadas) Skirta kintamosios / nuolatinès srovès adapteruii prijungti.

• Noredami ijsjungti kintamosios arba nuolatines srovés maitinimo adapterio maitinimo laida iš sieninio elektrós lizdo, ištraukite kištuka. Netraukite už laido.
• Nejunkite šio jrenginio arba kitu componentu prie kintamosios srovës elektros lizdo, kol nebus prijungti visi componentai.

03 „SOUNDBAR“ PRIJUNGIMAS

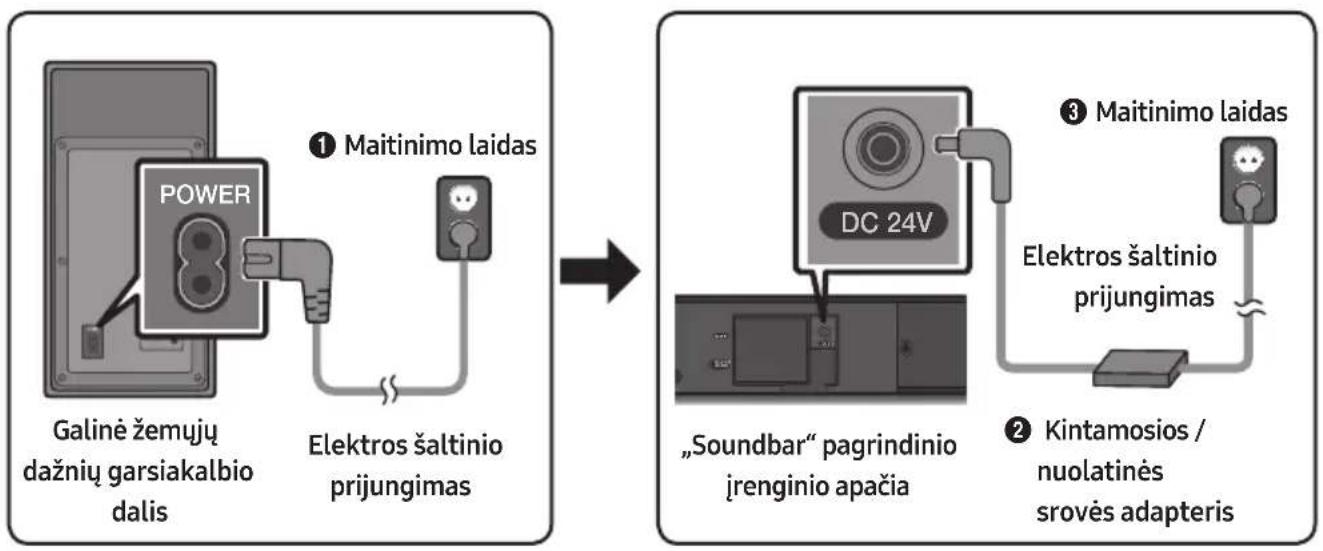

Elektros šaltinio prijungimas

Naudodami maitinimo šaltinio componentus (1, 2, 3) i'renginius prie elektros maitinimo iśvadu prijunkite tokia tvarka: 1.) Žemuju daß niug garsiakalbis → 2.) „Soundbar“ pagrindinis i'renginys. Žr. toliau pateikiamā ilustracija.

• Jei reikia daugiau informacijos apie reikalinga elektros maitinimo šaltinj ir energijos sānaudas, Žr. prie gaminio prikljuotá etikete. (Etikete: „Soundbar“ pagrindinio jrenginio apacia)

• Jsitikinkite, kad kintamosios / nuolatinës srovës adapteris padëtas ant stalo arba grindu. Jei kintamosios / nuolatinës srovës adapteris kabës, o kintamosios srovës laido jvadas bus pakreiptas j viršu, jadapterj gali patekti vandens arba kitu pašaliniug medžiagu ir gali sutrikti adapterio veikimas.

"Soundbar" prijungimas prie Žemuju dažniu garsiakalbio

Prijunge Žemuju dažniu garsiakalj galite megautis sodriais Žemuju dažniu garsais.

Automatisné šemuju džniug garsiakalbio ir „Soundbar“ sujungimas

Kai prijunge maitinimo laidus priee „Soundbar" ir emjuq dazniu garsiakalbio jjungiate maitinima, emjuq dazniu garsiakalbis automatiskai prijungiamas priee „Soundbar".

• Kai automatinis siejimas bus baigtas, jsijungs galinéje Žemuju dažniug garsiakalbio dalyje esantys melyni indicatoriai.

LED indicatoriç lemputés galinéje Žemuju dažniug garsiakalbio dalyje

LED Būsena	Aprašas	Spendimas
Mëlyna	Dega	Sëkmingai prisijungta (jprastas veikimas)	-
	Mirksi Ryšys	atkuriamas	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio arba šiek tiek palaukite. (Jei mirkseti nenustoja, sabandykite šemuju dažnių garsiakalbj prijungti rankiniu budu. Žr. 7 psl.)
Raudona	Dega	Budëjimo režimas („Soundbar“ pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio.
		Nepavyko prisijungti	Prijunkite dar kartą. Žr. 7 psl. pateikiamas rankinio prijungimo instrukcjjas.
Raudona ir mëlyna	Mirksi Gedimas		Žr. vadove pateikiamą „Samsung“ technines priežiūros centro kontaktine informacija

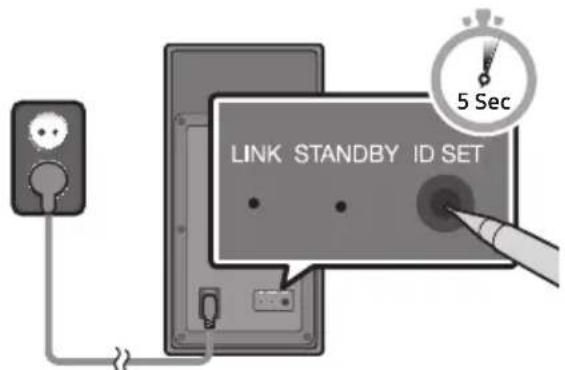

Žemuju dažniug garsiakalbio prijungimas rankiniu budu, jei nepavyksta prijungti automatiskai

Pries jungdami rankiniu budu patikrinkite

• Patikrinkite, art tinkamai prijungti „Soundbar“ irŽemuju dažniug garsiakalbio maitinimo laidai.

• Lsitikinkite, ar „Soundbar“ jjungtas.

• Paspauskite ir bent 5 sekundes palaiky kite galinje zemju dazniu garsiakalbio dalyje esantj ID SET. Zemju dazniu garsiakalbio galinje dalyje esantis raudonas indicatorius issijungia ir prada mirkseti melynas indicatorius.

Galiné Žemuju džniu garsiakalbio dalis

1. Isjunkite „Soundbar".

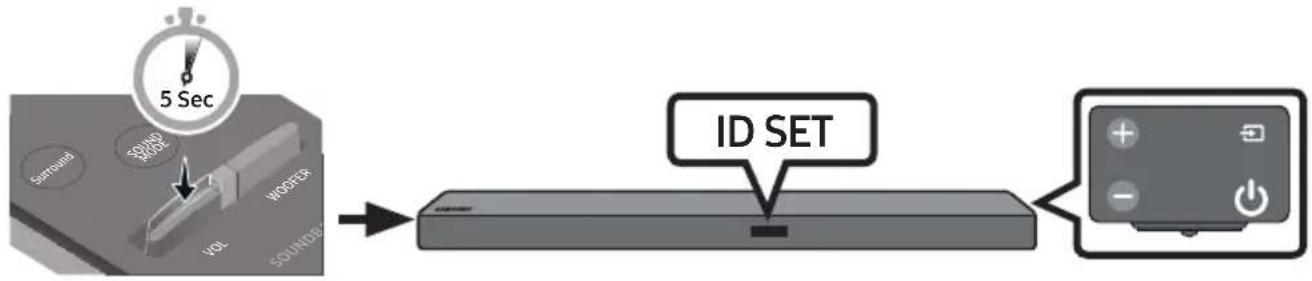

2. Paspauskite ir bent 5 sekundes palaikykite nuotolinio valdymo pulto mygtuka VOL, kai „Soundbar" yra ijsjungtas (OFF).
3. "Soundbar" ekrane 1,3 sek. rodomas pranešimas ID SET, tadajis išnyksta.

1. Kai mélynas „Soundbar" indicatorius mirksi, jjunkite maitinimā paspausdami (Maitinimo) mygtuka, esanti desiniojoje pagrindinio jrenginio puseje arba ant nuotolinio valdymo pulto.

2. Kai sékmingai užmezgames rysys, Žemuju dažniu garsiakalbio gale esantis melynas indicatorius nustoja mirkseti ir pradaš vsiesti nuolatos.

3. Jei prijungimo metu jvyks klaida, melynas indicatoriaus nepertraukiamai mirkses. Pereikite prie 1 zingsnio ir pradekite iš naujo.

PASTABOS

• Nejunkite šio gaminio ar televizoriaus maitinimo laido i sieninj elektros Lizda, kol nera sujungti visi komponentai.

• Pries perkeldami j kitā vieta arba montuodami šj gaminj, butinai išjunkite maitinimā ir atjunkite maitinimo laida.

• Jei pagrindinis jrenginys yra ijsjungtas, belaidis zenmuju dazniu garsiakalbis persijungs i budejimo rezima, o irenginio gale kelis kartus sumirksejes melynas STANDBY rezimo LED indicatorius pradës šviesti raudonai.

• Netoli „Soundbar" garsiakalbio veikiant i'renginiui, kuris naudoja tokius pačius dažnius (5,8 GHz), kaip ir „Soundbar" garsiakalbis, qali trūkineti qarsas.
• Maksimalus pagrindinio jrenginio belaidzio ryso signalo perdavimo atstumas yra api 10 metru, taciau jis gali skirtis prikausomai nuo naudiojimo aplinkos. Jei tarp pagrindinio jrenginio ir belaidzio zemuju dazniugarsiakalbio yra plieno, betono arba metalo siena,istema gali visai neveikti, nes belaidzio rvso signalas negali prasiskverbti per metala.

ATSARGUMO PRIEMONES

• Belaidžio ryšio priëmimo antenos jmontuotos i belaidj Žemujü dažniu garsiakalbj. Saugokite jrenqinius nuo vandens ir dreqmès.
• Tam, kad garsas butu optimalus, jsitikinkite, kad prie belaidzio zemuju dažniug garsiakalbio ir belaidzio ryso imtuvo modulio (parduodamas atskirai) nera jokiu kliuci.

Prie „Soundbar“ garsiakalbio prijunge „Samsung“ belaidžiu galiniu garsiakalbiu komplekta (SWA-8500S), garsa išplèsite iki tikro belaidžio garso (parduodama atskirai). Jei reikia daugiau informacijos, Žr. „Samsung“ belaidžio galiniu garsiakalbiu komplekto vadová.

04 PRIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus garsa leiskite per „Soundbar“ naudodami laidine ar belaide jungti.

• Kai „Soundbar" prijungiamas prie pasirinkto „Samsung“ televizoriaus, „Soundbar“ galima valdyti televizoriaus nuotolinio valdymo pultu.

• Naudojant optinì laidà, šía funkcjja gali palaikyti 2017 m. „Samsung Smart TV" televizoriai, palaikantys „Bluetooth".

• Si funkcjja leidzia televizoriaus menui reguluioti garso lauka ir ivairius nustatymus, garsum a bei garsa nutildyti.

1 budas. Prijungimas naudojant kabelj

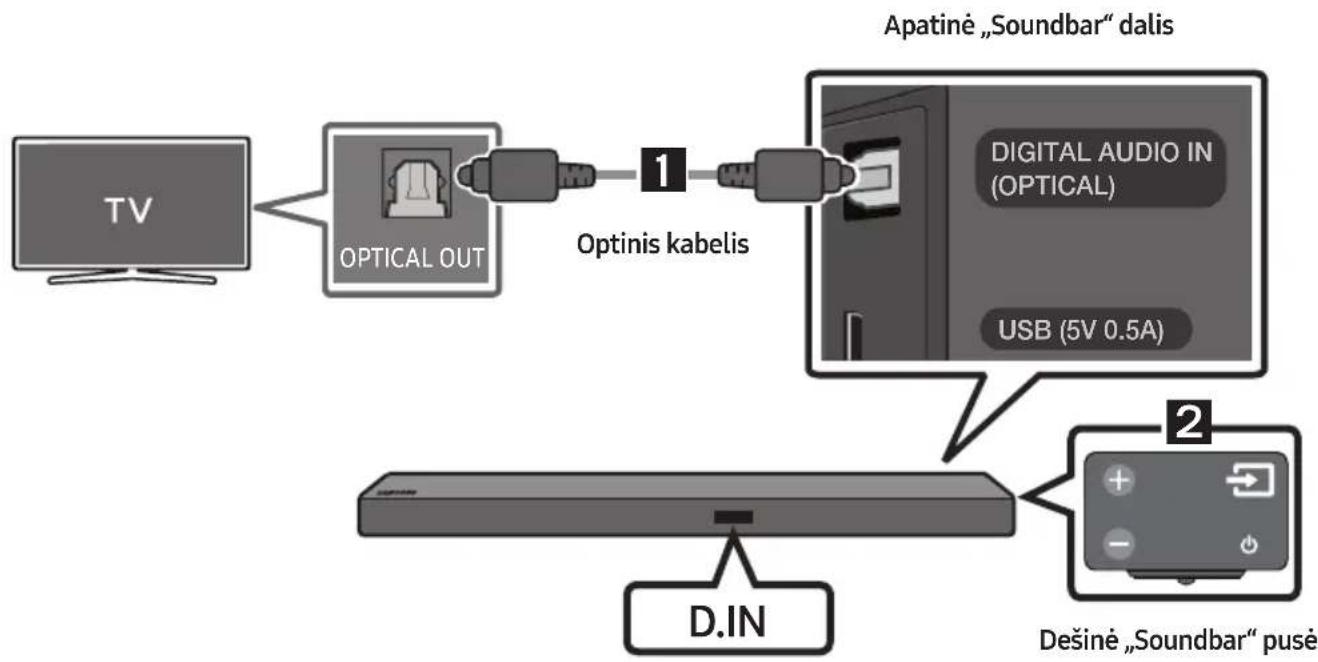

Prijungimas naudojant optinj kabelj

1. Sujunkite „Soundbar" garsiakalbio lizdá DIGITAL AUDIO IN (OPTICAL) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu.

2. Dešinajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuka, tada pasirinkite režima D.IN.

3. Kai „Soundbar" prijungiamas prie po 2017 m. isleisto „Samsung Smart TV" televizoriaus, automatiskai jjungiama „Bluetooth POWER" funkcija, kad „Soundbar" butu galima valdyti televizoriaus nuotolinio valdymo pultu. (Zr. 23 psl. del išsamios informacijos api „Bluetooth POWER")

Auto Power Link

Auto Power Link funkcija automatiskai jjungia „Soundbar“, kai jjungiate televizoriu.

1. Sujunkite, "Soundbar" garsiakalbj ir televizoriu skaitmeniniu optiniu kabeliu.
2. Dešinijame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtukā, tada pasirinkite režima D.IN.
3. Noredami jjungti arba ijsunjti Auto Power Link funkcija, paspauskite ir 5 sek.

palaiky kite nuspaude nuotolinio valdymo pulto mygtuka Kairen.

• Pagal numatytuosi nustatymus Auto Power Link funkcjja yra ON. (Jei šią funkcjja norite išjungti, išjunkite automatinio jjungimo funkcjja naudodami „Soundbar".)
• Atsižvelgiant i prijungta i'renginj, funkcija automatinio siejimo jjungus fungcija qali neveikti.
• Si fungcija veikia tik jjungus režima D.IN.

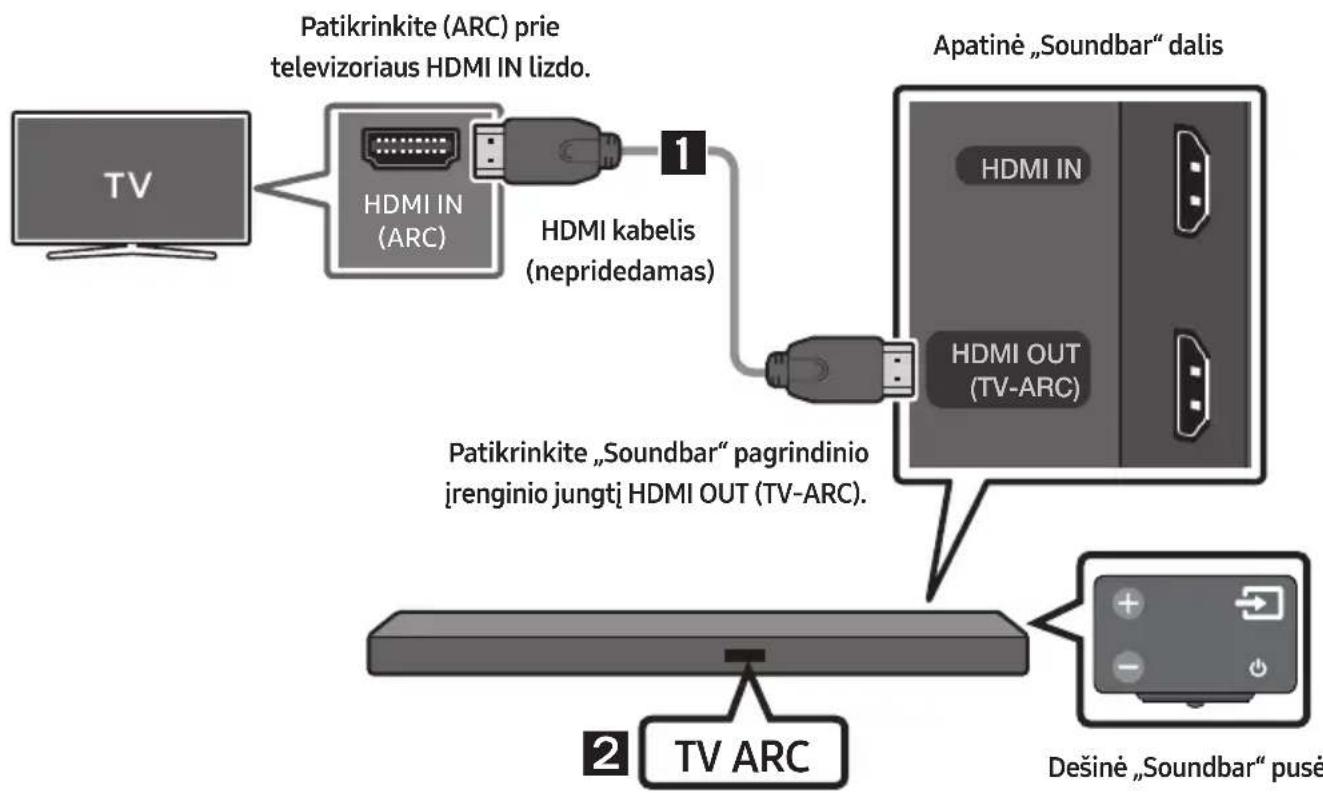

Televizoriaus prijungimas naudojant HDMI kabelj

1. Junge „Soundbar" ir televizoriu prijunkite HDMI kabelj (neprideramas), kaip parodyta paveikslélyje.
2. "Soundbar" pagrindinio jrenginio ekrano lange rodoma TVARC, o per „Soundbar" leidžiamas televizoriaus garsas

3. Jei televizoriaus garso nesigirdi, nuotolinio valdymo pulte arba dešiniajame „Soundbar“ šone paspauskite (Šaltinio) mygtuka, kad jjungtumete režima D.IN. Ekrane paeiliui rodoma D.IN ir TV ARC, tad paşigirsta televizoriaus garsas.

4. Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TV ARC“, patikrinkite, ar kabelis prijungtas prie tinkamo Lizdo.

5. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygi.

PASTABOS

• HDMI yra sāsaja, leidžianti perduoti vaizdo ir garso duomenis skaitmeniniu budu naudojant tik viena jungti.
• Jei televizoriije yra ARC prievas, prijunkite HDMI kabelj prie HDMI IN (ARC) prievado.
• Jei jmanoma, rekomenduojame naudoti bešerdj HDMI kabelj. Naudojant šerdinj HDMI kabelj, jisturétuy buti mažesnio nei 14 mm skersmens.

"Anynet ^+ "funkcija turi buti jungta.
- Ši funkcjja negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.

2 budas. Prijungimas belaidziu rysiu

Televizoriaus prijungimas per „Bluetooth“

Prijunge televizoriu per „Bluetooth" stereogarsu galite megautis be jokios laidru raizgalynes.

• Vienu metu galima prijungti tik viena televizoriu.

Prijungimas pirma karta

1. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuk, tada pasirinkite režimă BT.

2. BT perjunkite j BT PAIRING.

3. Jei ekrane parodoma BT READY, dešinajame „Soundbar“ skydelyje ar nuotolinio valdymo pulte paspauskite ir 5 sek. palaikykite (Šaltinio) mygtuká, kad būtu parodyta BT PAIRING.

4. Televizoriije jjunkite „Bluetooth" režima. (Daugiau informacijos pateikiama televizoriaus vadove.)

5. Televizoriaus ekrane rodomame sąrase pasirinkite [AV] Samsung Soundbar Mxxx M-Series. Televizoriaus „Bluetooth“ jrenginiu sąrase pasiekiamas „Soundbar“Žymimas Need Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranesimā ir užmegzkite ryši.

6. Kai televizoriu prijungiate, "Soundbar" priekiniame ekrane parodoma [TV pavadinimas] BT.

7. Dabar per „Soundbar“ galite leisti televizoriaus garsa.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar" jrašas (pvz., [AV] Samsung Soundbar Mxxx M-Series), ištrinkite ji.
  Veikiant BT režimui desiniajame „Soundbar“ skydelyje arba nuotolinio valdymo pulte paspauskite in ilgiau bei 5 sek. palaikykite (Saltinio) mygtuka, kad jjungtumete režima BT PAIRING. Tada televizoriaus paieskos saraše pasirinkite [AV] Samsung Soundbar Mxxx M-Series.

• BT READY : Veikiant šiam režimui galite iěskoti ankschiau prijungtu televizoriú arba prisijungti prié „Soundbar" iš ankschiau prijungto mobiliojo jrenginio.
• BT PAIRING: Veikiant šiam režimui galite prisijungti prie naujo jrenginio. (Veikiant BT režimui desiniajame „Soundbar“ sone arba nuotolinio valdymo pulte paspauskite ir ilgiau nei 5 sek. palaikykite (Saltinio) mygtukā.)

PASTABOS

• Jei prajungiant, "Bluetooth" jrengin prasoma jvesti PIN koda, jveskite <0000>.
• Veikiant „Bluetooth“ rysio režimui „Bluetooth“ rysys nutruks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio virsys 10 metru.
• Parenties būsénos „Soundbar“ automatiskai išsjungia po 5 minučiu.
• "Soundbar" gali neatlikti, "Bluetooth" paieskos tinkamai neužmegzti ryšio esant šioms aplinkyběms: - jei aplink, "Soundbar" yra stiprus elektros laukas; - jei su, "Soundbar" vienu metu susiejami keli, "Bluetooth" jrenginiai; - jei, "Bluetooth" jrenginys išjungtas, jo néra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdziu. Elektromagnetines bangas sklearnidziantys jrenginai turi buti laikomi toliau nuo „Soundbar" pagrindinio jrenginio, taip pat nuo mikrobangu krosneliu, belaidzio LAN jrenginiu ir pan.

"Soundbar" atjungimas nuo televizoriaus

Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuka ir jjunkite bet kurj kita režima nei BT.

• Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymá iš „Soundbar". (Reikalingas laikas gali skirtis ir prikauso nuo televizoriaus modelio.)
• Jei norite nutraukti automatij „Bluetooth“ rysj tarp „Soundbar“ ir televizoriaus, paspauskite in 5 sek. palaikykite nuotolinio valdymo pulto mygtuka II (Leisti/Pristabdyti), kai busena yra BT READY. (Perjunkite Jungti Isjungti)

05 ISORINIO IRENGINIO PRIJUNGIMAS

Kad per „Soundbar" galétumete leisti išorinio jrenginio garsa, prié išorinio jrenginio prisijunkite naudodami laidinj arba belaidj tinkla.

Prijungimas naudojant optinj arba analoginio garso (AUX) kabelj

1 Optimis kabelis

Sujunkite pagrindinio jrenginio lizda DIGITAL AUDIO IN (OPTICAL) ir šaltinio jrenginio lizda OPTICAL OUT skaitmeniniu optiniu kabeliu.
2 Pasirinkite rezim D.IN desiniajame skydelyje arba nuotolinio valdymo pulte paspausdami (Saltinio) mygtuka.

2 Garso (AUX) kabelis

Sujunkite pagrindinio jrenginio lizda AUX IN (Garsas) ir saltinio jrenginio lizda AUDIO OUT garso kabeliu.
Pasirinkite rezima AUX desiniajame skydelyje arba nuotolinio valdymo pulte paspausdami (Saltinio) myqtuka.

Prijungimas naudojant HDMI kabelj

1. Vienq HDMI kabelio (nepridedamas) galq prijunkite prie gaminio uxpakalineje dalyje esancio lizdo HDMI IN, o kita prie skaitmeninio jrenginio lizdo HDMI OUT.
2. Vienq HDMI kabelio (nepridedamas) galq prijunkite prie gaminio uxpakalineje dalyje esancio lizdo HDMI OUT (TV-ARC), o kita prie televizoriaus lizdo HDMI IN.
3. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuka, tada pasirinkite režima HDMI.
4. HDMI režimas rodomas „Soundbar" ekrano skydelyje, o garsas leidžiamas.

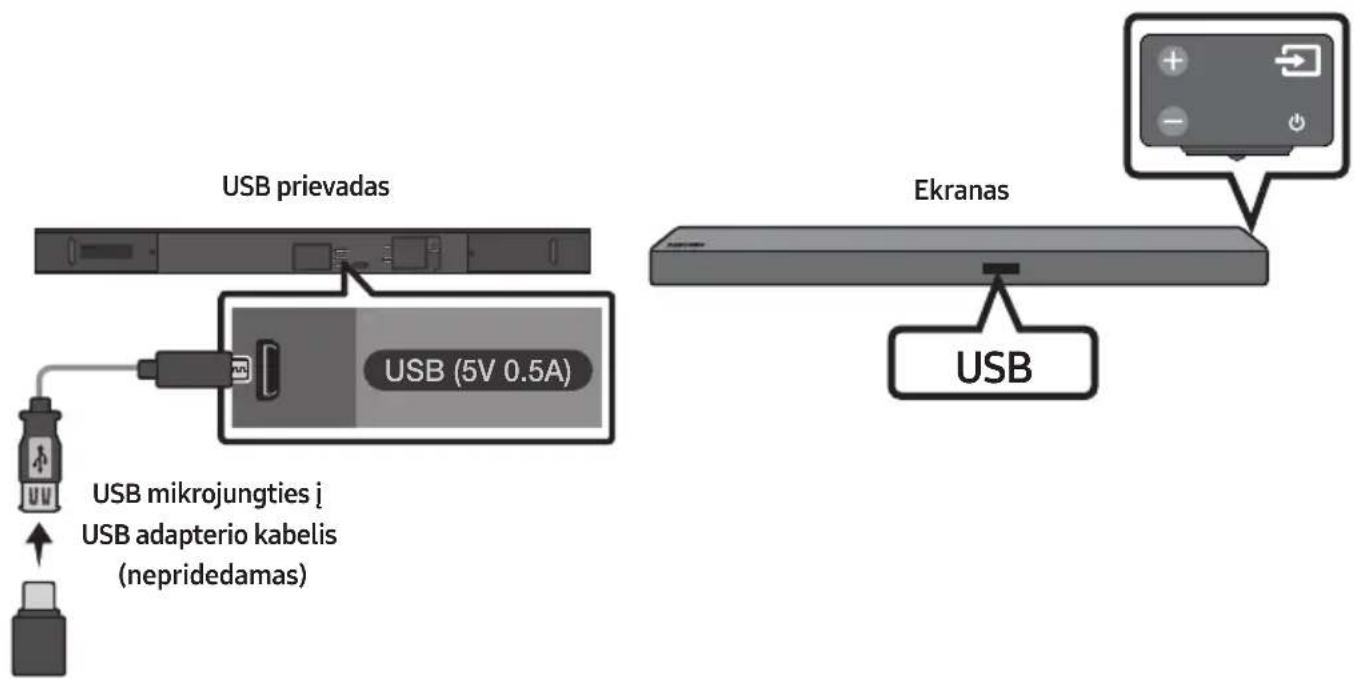

06 USB PRIJUNGIMAS

Per „Soundbar“ galite leisti muzikos failus, esancius USB atminties jrenginiuose.

1. USB mikrojungties i USB adapterio kabeli su USB 2.0 mikrojungties USB kištuku (B tipo) viename gale ir standartine 2.0 USB jungtimi (A tipo) kitame gale prijunkite prie „Soundbar" USB mikrojungties lizdo.

2. USB mikrojungties i USB adapterio kabelis parduodamas atskirai. Norédami jsigyti, kreipkités j „Samsung" techninés priežiūros arba „Samsung" Kunden aptarnavimo centra.

3. Prijunkite USB drengin prie adapterio kabelio galo, kuriamyra lizdas.

4. Dešinajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuka, tada pasirinkite režim USB.

5. Ekrane parodoma USB

6. Per „Soundbar" leiskite muzikos failus iš USB atminties jrenginiu.

7. "Soundbar" automatiskai ijsjungiamas (Automatinio maitinimo ijsjungimo funkcija), jei daugiau nei 5 minutes neprijungiamas joks USB jrenginys.

Failu formatu tipu suderinamumo sarejas

Plétinys Kodekas Disk	kretizavimo dažnis Bitu perdavimo sparta
*.mp3 MPEG 1 Layer2	16-48 KHz 80-320 kb/s
	MPEG 1 Layer3 16-48 KHz 80-320 kb/s
	MPEG 2 Layer3 16-48 KHz 80-320 kb/s
	MPEG 2.5 Layer3 16-48 KHz 80-320 kb/s
*.wma Wave_Style	MSAudio1 16-48 KHz 56-128 kb/s
	Wave_Style_MSAudio2 16-48 KHz 56-128 kb/s
*.aac AAC 16-96 KHz	48-320 kb/s
	AAC-LC	16-96 KHz	128-192 kb/s5.1 k. 320 kb/s
	HE-AAC	24-96 KHz	48-64 kb/s5.1 k. 160 kb/s
*.wav	-	16-48 KHz	iki 3000 kb/s
*.ogg	OGG 1.1.0	16-48 KHz	50-500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16-96 KHz	iki 3000 kb/s

• Jei yra per daug aplanku ir failu, saugomu USB jrenginyje, gali praesti siek tiek laiko, kol „Soundbar" garsiakalbis pasieks failus ir juos paleis.

07 MOBILIOJO IRENGINIO PRIJUNGIMAS

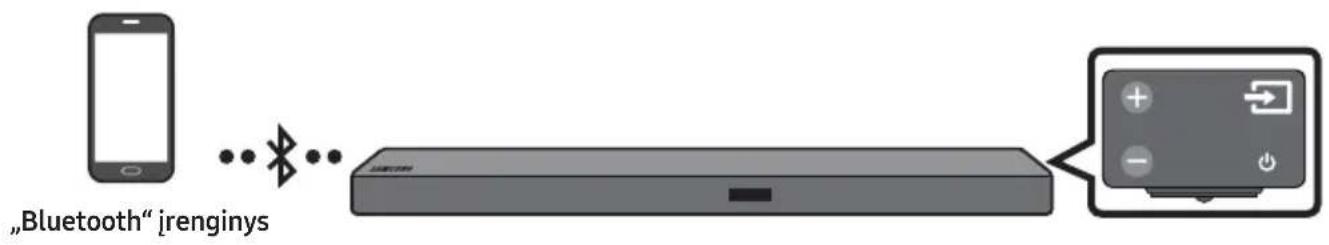

Prijungimas per „Bluetooth“

Prijunge mobiliji irengini per „Bluetooth“ stereogarsu galite megautis be jokios laidu raizgalynès.

• Vmenu metu galima prijungti tik viena „Bluetooth“ jrengini.

Prijungimas pirma karta

1. Dešinajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtuka, tada pasirinkite režima BT.

2. BT perjunkite j BT PAIRING.

3. Jei ekrane parodoma BT READY, dešinajame „Soundbar“ skydelyje ar nuotolinio valdymo pulte paspauskite ir 5 sek. palaikykite (Šaltinio) mygtuka, kad butu parodyta BT PAIRING.

4. Saraše pasirinkite [AV] Samsung Soundbar Mxxx M-Series.

5. Kai „Soundbar" prijungiamas prie „Bluetooth" i'renginio, priekiniame ekrane parodoma [,"Bluetooth" i'renginio pavadinimas] BT.

6. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth".

Jei Irenginio nepavyksta prijungti

• Jei sāraše rodomas anksčiau prijungto „Soundbar“ jrašas (pvz., [AV] Samsung Soundbar Mxxx M-Series, istrinkite jj.
  Veikiant BT rezimui desiniajame „Soundbar" skydelyje arba nuotolinio valdymo pulte paspauskite in ilgiau bei 5 sek. palaiky kite (Saltinio) mygtuka, kad jjungtumete rezima BTPAIRING. Tada "Bluetooth" jrenginiu paieskos saraše pasirinkite [AV] Samsung Soundbar Mxxx M-Series.

Ká reískia BT READY ir BT PAIRING büsena?

• BT READY: veikiant šiam režimui galite iškoti anksciau prijungtu televizoriu arba prisijungti prie „Soundbar" is anksciu prijungto mobiliojo irenginio
• BT PAIRING: veikiant šiam režimui galite prisijungti prie naujo jrenginio. (Veikiant BT režimui desiniajame „Soundbar" sone arba nuotolinio valdymo pulte paspauskite ir ilgiau nei 5 sek. palaikykite (Saltinio) mygtuka.)

PASTABOS

• Jei prajungiant, "Bluetooth" jrengin prasoma jvesti PIN koda, jveskite <0000>.
• Veikiant „Bluetooth“ rysio režimui „Bluetooth“ rysys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio virśys 10 metru.
• Parenties būsénos „Soundbar" automatiskai išsjungia po 5 minučiu.

• "Soundbar" gali neatlikti, "Bluetooth" paieskos tinkamai neužmegzti ryšio esant šioms aplinkyběms: - jei aplink, "Soundbar" yra stiprus elektros laukas;

• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai; - jei „Bluetooth“ jrenginys išjungtas, jo néra arba sugedo.

• Naudojant elektroninius jrenginius gali atsirasti radijo trikdziu. Elektromagnetines bangas sklearnidziantys jrenginai turi buti laikomi toliau nuo „Soundbar" pagrindinio jrenginio, taip pat nuo mikrobangu krosneliu, belaidzio LAN jrenginiu ir pan.
  Soundbarpalaiko SBC duomenis (44,1 kHz, 48 kHz).

• Prijunkite tik prie „Bluetooth“ jrenginiu, palaikanciu A2DP (AV) funkcija.
• "Soundbar" garsiakalbio negalima junti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.

• "Soundbar" garsiakalbj susiejus su „Bluetooth" jrenginiu ir jrenginio nuskaitytu jrenginiu saraše pasirinkus [AV] Samsung Soundbar Mxxx M-Series, bus automatiskai jjungta „Soundbar" BT yeiksena.

• Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietu jrenginiu saraše. ("Bluetooth" jrenginys ir „Soundbar“ garsiakalbis turejo buti anksciau susieti bent viena karta.)

• "Soundbar" garsiakalbis bus rodomas „Bluetooth“ irenginio rastu i'renginiu saraše, tik kai „Soundbar“ rodoma BT READY.

• Naudojantis „Bluetooth“ funkcija, „Soundbar“ garsiakalbio negalima susieti su kitu „Bluetooth“ jrenqiniu.

Bluetooth POWER fungcija jjungta (Bluetooth POWER)

Jei anksciau susietas „Bluetooth“ irenginys bando susisieti su „Soundbar“ garsiakalbiu, kai yra jjungta funkcija „Bluetooth POWER On“, o „Soundbar“ garsiakalbis yra ijsjungtas, „Soundbar“ garsiakalbis jjungiamas automatiskai.

1. Spauskite nuotolinio valdymo pulto mygtuka Bluetooth POWER, kol bus jjungtas „Soundbar" garsiakalbis.
2. "Soundbar" garsiakalbio ekrane rodoma ON-BLUETOOTH POWER

"Bluetooth" irenginio atjungimas nuo „Soundbar" garsiakalbio

Galite atjungti „Bluetooth“ irenginji nuo „Soundbar“ garsiakalbio. Jei reikia instrukcjju, Žr. „Bluetooth“ irenginio naudotojo vadove.

Soundbar" garsiakalbis bus atjungtas.
- Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ i'renginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ Irenginio

Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Saltinio) mygtukā ir jjunkite bet kurī kitā režimā nei BT.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ jrenginys turi gauti atsakymá is „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant „Bluetooth“ jrengini.)
• Kai „Soundbar" garsiakalbis atjungiamas nuo „Bluetooth" i'renginio, „Soundbar" garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

PASTABOS

• Veikiant „Bluetooth“ rysio veiksena „Bluetooth“ rysys nutruks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio virsys 10 metru.
  Soundbar" garsiakalbis automatiskai išsijungia po 5 minučiçj parengties būsena.

"Bluetooth" yra technologija, kuri leidžia sujungti „Bluetooth" palaikancius jrenginius naudojant trumpa belaidi rysj.

• "Bluetooth" jrenginys gali sukelti triuksma arba gali veikti netinkamai, atsiizvelgiant j jo naudiojima, jei:

• jusu kuno dors lieciasi su „Bluetooth" irenginio arba „Soundbar" garsiakalbio imtuvo / siustuvo,.
  systema;

• jj veikia kličiu (pvz., sienu, kampu ar pertvaru) sukeltas elektros tiekimo nuokrypis;

• jj jau paveiké elektrós trukdžiai del to paties dažniu diapazono jrenginiu, jskaitant medicinos jranga, mikrobangu krosneles ir belaidj LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienes kito.

• Kuo atstumas tarp „Soundbar" garsiakalbio ir „Bluetooth" jrenginio didesnis, tuo blogesne bus ryšio kokybe.Jei atstumas viršija „Bluetooth" veikimo diapazona, ryšys nutrūksta.
• Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.
• "Bluetooth" rysys veikia tik tada, kaijis yra netoli jrenginio. Rysys bus automatiskai isjungtas, jei "Bluetooth" prietaisas bus už diapazono ribu. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.
• Sio belaidzio jrenginio veikimo metu gali kilti elektros trukdziu.

Programos „Samsung Audio Remote“ naudiojimas

Programèles „Samsung Audio Remote“ diegimas

Noredami valdyti „Soundbar" garsiakalbi išmaniuoju jrenginiu ir programéle „Samsung Audio Remote", atsisijskite ja is parduotuvës „Google Play".

Parduotuvëje iëskokite : Samsung Audio Remote

Programèles „Samsung Audio Remote“ paleidimas

Noredami paleisti ir naudoti programèle „Samsung Audio Remote“, išmaniajame i'renginyje palieskite „Audio Remote" piktogramá ir vykdykite ekrane pateikiamus nurodymus.

• Programéle „Samsung Audio Remote" suderinama tik su „Android" mobiliaisais Telefonais ir mobiliaisais jrenginiais, kuriuose veikia „Android OS 3.0" arba naujesné versija.

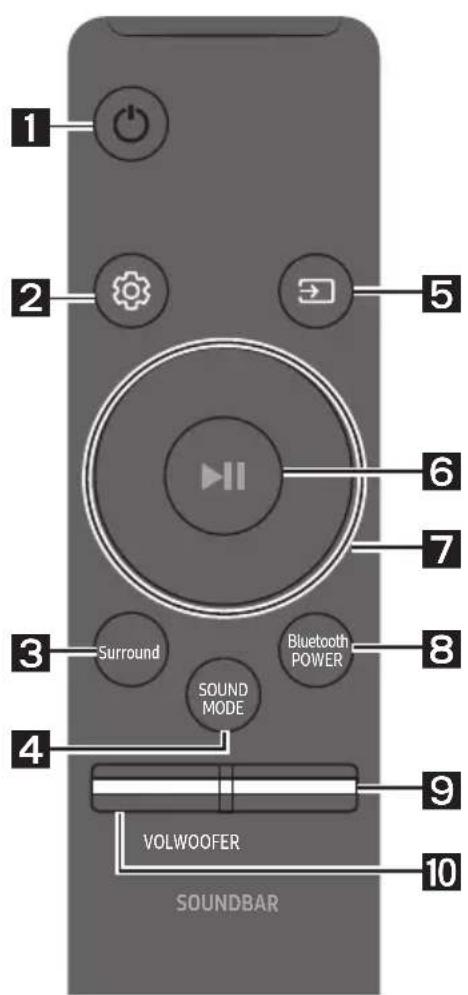

08 NUOTOLINIO VALDYMOPULTONAUDOJIMAS

Kaip naudotis nuotolinio valdymo pultu

1	Maitinimas	Jungia ir išjungia „Soundbar" garsiakalbj.
2	Garso valdymas	Galite pasirinkti TREBLE, BASS arba AUDIO SYNC. ·Noredami reguliuoti aukstuju arba Žemuju dažnių garsuma, garso nustatymu meniu pasirinkite TREBLE arba BASS, tada sureguliukite garsuma -6~+6 naudodami mygtukus Aukstyn / Žemyn. ·Paspauskite ir laikykite nuspaudę mażdaug 5 sek. mygtuka (Garso valdymas), jei norite reguliuoti visu dažnio juostu garsa. Galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ir 10 KHz (Kairen / Dešinen) juostas ir galima nustatyiki kiekvienos iš jy nuostatą nuo -6 iki +6 (Aukstyn / Žemyn). ·Jei televizoriaus ir „Soundbar" vaizdas ir garsa néra sinchronizuoti, garso nustatymuose pasirinkite parinktj AUDIO SYNC, tada nustatykite garso delsą (nuo 0 iki 300 milisekundžių) naudodami mygtukus Aukstyn / Žemyn. (Išskyrus USB režimā) ·Garso sinchronizavimas palaikomas tik su kai kuriomis funkcjomis.

3	Surround	Erdvinio garso funkcjia suteikia garsui sodrumo ir erdvès pojūtj. Kaskart paspaudus ši mygtukă ON arba OFF. • ON: Per visus garsiakalbius leidžiamas garsas. • OFF: Per kelis garsiakalbius galite klausyti garso iš originalaus šaltinio kanalo.
	Surround
4	SOUND MODE SOUND MODE	Pageidaujama garso efekta galite nustatyti pasirinkdami STANDARD, MUSIC, CLEAR VOICE, SPORTS arba MOVIE. Jei norite megautis originaliu garsu, pasirinkite režima STANDARD. • DRC (Dynamic Range Control) Suteikia galimbye dinamiškai valdytī „Dolby Digital" kokybès garso takelius. Jei veikiant budèjimo režimui paspausite ir palaikysite mygtuka SOUND MODE, jjungsite arba išjungsite DRC (Dynamic Range Control). Veikiant DRC stiprus garsas sumazinamas. (Garsas gali būti iškraipytas.)
5	Šaltinio	Paspauskite norédami pasirinkti prie „Soundbar" prijungtā šaltini. • Režimas BT PAIRING Režima BT PAIRING veikiant BT režimui galite jjungti paspausdami ir ilgiau nei 5 sek. palaikydami Šaltinio) mygtuka. Žr.17 psl. pateiktā išsamiā informacija. • Funkcija „Auto Power Down" Irenginys automatiskai išjungiamas toliau nurodytais atvejais. - D.IN / HDMI / BT / USB režimas: jei garso signalo nera 5 minutes. - AUX režimas: - Jei garso (AUX) kabelis atjungtas 5 minutes; - Jei néra KEY jvesties 8 val., kai garso (AUX) kabelis yra prijungtas. (Funkcija „Auto Power Down" gali būti išjungta tik šiuo atveju.) - Jei norite išjungti funkcjja „Auto Power Down" esant jjungtam "AUX" režimui, paspauskite ir 5 sek. palaikykite nuspaudę mygtuka II. Ekrane pasirodo užrašas“ON-AUTO POWER DOWN”/“OFF-AUTO POWER DOWN”.
6	Leisti / Pristabdyti	Norédami laikinai pristabdyti muzikos failo atkūrimā, paspauskite mygtuka II. Jei paspausite mygtukā dar kartā, muzikos failā paleisite.
7	Aukštn / Zemyn / Kairén / Dešinên	Paspaude pažymétas sritis pasirinkite Aukštn / Žemyn / Kairén / Dešinên. Paspaude mygtuka Aukštn / Žemyn / Kairén / Dešinën Pasirinkite arba nustatykite funkcijas. · Kartojimas Jei veikiant USB režimui norite naudoti kartojimo fungcija, paspauskite mygtuka Aukštn. · Muzikos perjungimas Jei norite pasirinkti kită muzikos failă, paspauskite mygtuka Dešinën. Jei norite pasirinkti kită muzikos failă, paspauskite mygtuka Kairén. · Anynet+ / Auto Power Link Galite jiungti arba išjungti „Anynet+“ ir automatini osejimo jungus fungcijas. „Anynet+“ ir automatini osejimo jungus fungcijos valdomos atitinkamais mygtukais Dešinën ir Kairén. - „Anynet+”: jei „Soundbar“ yra prijungtas prie „Samsung“ televizoriaus per HDMI kabeli, „Soundbar“ galite valdyti naudodami „Samsung“ televizoriaus nuotolinio valdymo pultă. Jei „Anynet+“ norite ON arba OFF, paspauskite ir 5 sekundes palaikykite mygtuka Dešinën. - „Auto Power Link“: jei „Soundbar“ prie televizoriaus yra prijungtas skaitmeniniu optiniu kabeliu, „Soundbar“ gali automatěskai jsijungti, kai jjungiate televizoriú. Paspauskite ir 5 sekundes palaikykite mygtuka Kairén, kad „Auto Power Link“ fungcija ON arba OFF. - Pagal numatyuosius nustatymus „Anynet+“ ir automatini osejimo jungus fungcijos yra ON.
8	Bluetooth POWER Bluetooth POWER	Paspauskite, jei norite jjungti ar išjungti fungcija „Bluetooth POWER“ ar garsumo ribojima. · Funkcija „Bluetooth POWER“: jei „Soundbar“ veikiant budèjimo režimu jjungiama fungcija „Bluetooth POWER“, jungus ankséiau prijungta „Bluetooth“ jrenginji „Soundbar“ automatěskai jjungiamas ir prisijungia prie jrenginio per „Bluetooth“. - Kai jjungta fungcija „Bluetooth POWER“, „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER. Norédami išjungti fungcija „Bluetooth POWER“, viençarta paspauskite mygtuka Bluetooth POWER. Tada priekiniame ekrane bus rodoma OFF-BLUETOOTH POWER. - Jei jjungtas D.IN režimas, o „Soundbar“ yra prijungtas prie naujesnio nei 2017 m. „Samsung Smart TV“ televizoriaus modelio, „Soundbar“ galima valdyti naudojant televizoriaus nuotolinio valdymo pultă. Veikiant šiarni režimui „Bluetooth POWER“ negalima išjungti. · Garsumo ribojimo fungcija: Kadangi jjungus maitinima, kai nustatyas didelis garsumas, gali būti pažeista klausa, ši funkcija nustato garsumo reiksmę 20, jei ji buvo didesné nei 20. - Numatytoji garsumo ribojimo reiksmę yra išjungta. Nustatyas garsumas išlieka net išjungus maitinima. - Norédami pakeisti nustatyma, paspauskite mygtuka Bluetooth POWER nuotolinio valdymo pulte ir palaikykite 5 sekundes. Kai garsumo ribojimas išjungtas, priekiniame ekrane bus rodoma V FREE, o kai ši funkcija jjungta, rodoma V LOCK.
9	WOOFER	Paspaude mygtuka aukšyn arba Žemyn koreguosite Žemuju dažniug garsiakalbio garsumä iki -12 arba nuo -6 iki +6. Paspaudus mygtuka, Žemuju dažniug garsiakalbio garsumo lygis gražinamas j 0.
10	VOL	Paspaude mygtuka aukšyn arba Žemyn pakoreguosite garsumä. • Nutildymas Jei norite nutildtyi garsa, paspauskite mygtuka VOL. Paspaude ji dar karta, garsa jjungsite.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymopultu

Televizoriaus menu „Samsung“ televizoriaus garsiakalbius nustatykite kaip išorinius garsiakalbius. (Daugiau informacijos pateikiama televizoriaus naudotojo vadove.)

• Pastate „Soundbar" galite reguliuoti „Soundbar" garsumá naudodami IR nuotolinio valdymo pulta, kuri gavote su „Samsung" televizoriumi. (Jei šios funkcijos nenorite naudoti, junge „Soundbar" paspauskite ir 5 sek. palaiky kite mygtuka Surround. „Soundbar" ekrane pasirodo OFF-TV REMOTE, o funkcjja išjungiama.)

Jei garsumā norite valdyti tik „Samsung“ televizoriaus nuotolinio valdymo pultu, paspauskite ir ilgiau nei 5 sek. palaiky kite mygtukā Surround, kol „Soundbar“ ekrane pasirodys

SAMSUNG-TV REMOTE.

• Kaskart 5 sek. palaikius mygtuka Surround, režimas perjungiamas tokia tvarka:

SAMSUNG-TV REMOTE (numatytasis režimas) OFF-TV REMOTE ALL-TV REMOTE.

• Jei „Soundbar" garsumā norite reguliuoti naudodami kito gamintojo televizoriaus nuotolinio valdymo pultā, jjunkite „Soundbar", paspauskite ir 5 sek. palaikykite mygtuka Surround ("Soundbar" ekrane parodoma OFF-TV REMOTE), atleiskite mygtuka Surround, tada paspauskite ir ilgiau nei 5 sek. palaikykite mygtuka Surround. ("Soundbar" ekrane parodoma ALL-TV REMOTE.)

• Si funkcjja gali neveikti, tai priklauso nuo nuotolinio valdymo pulto.

• Šiā funkcijā palaikantys gamintojai:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Pasléptu mygtuku naudojimas

Paslèptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
Surround	TV nuotolinio valdymo pultas Jlungta / Išjungta	24 puslapis
(Šaltinio)	BT susiejimas 17 puslapis
II (Leisti / Pristabdyti)	Auto Power Down Jlungta / Išjungta (AUX veiksena)	22 puslapis
	Paleisti (budějimo režimas) 30 puslapis
VOL ID SET (budějimo režimas) 7 puslapis
Kairén Auto Power Link ON/OFF 10 puslapis
Dešinên	Anynet+ ON/OFF	23 puslapis
(Garso valdymas)	7 juostú EQ 21 puslapis
SOUND MODE DRC ON/	OFF (budějimo režimas) 22 puslapis
Bluetooth POWER	Garsumo ribojimo Jungta / Išjungta	23 puslapis

Skirtingu režimugarso efektug isvesties techniniaiu duomenys

Efektas		lvestis	lšvestis
			Be belaidžio galiniç garsiakalbiŋ rinkinio	Su belaidžiu galiniç garsiakalbiŋ rinkiniu
Surround Surround	ON	2.0 kan	3.1 kan	5.1 kan
		5.1 kan	3.1 kan	5.1 kan
SOUND MODE SOUND MODE	STANDARD	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	3.1 kan	5.1 kan
	MUSIC	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	3.1 kan	5.1 kan
	CLEAR VOICE	2.0 kan	3.1 kan	5.1 kan
		5.1 kan	3.1 kan	5.1 kan
	SPORTS	2.0 kan	3.1 kan	5.1 kan
		5.1 kan	3.1 kan	5.1 kan
	MOVIE	2.0 kan	3.1 kan	5.1 kan
		5.1 kan	3.1 kan	5.1 kan

• "Samsung" belaidis galiniu garsiakalbiu rinkinys jsigyjamas atskirai. Jei norite jsigyti rinkini, kreipkites j pardavêja, iš kurio jsigijote „Soundbar" garsiakalbj.

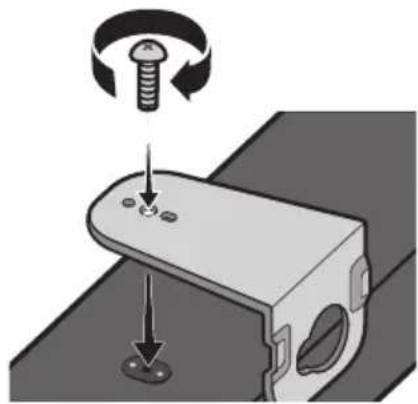

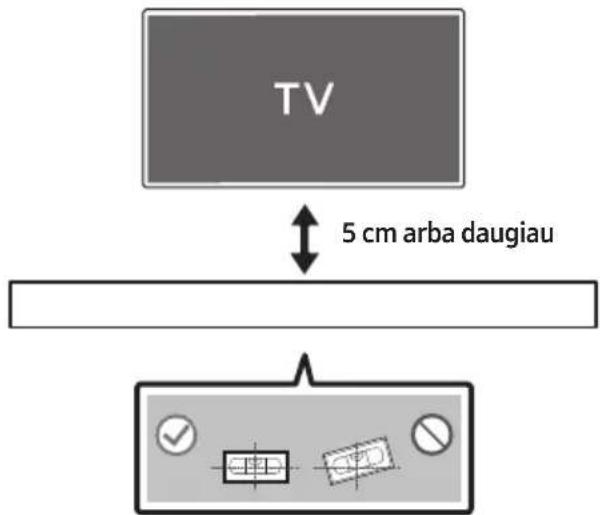

09 SIENOS LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemones

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite tokioje vietoje, kurioje yra auksta temperatūrā ar drègnumas.
• Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite siena arba pasirinkite kitā tvirtinimo vieta.
• Jsigykite ir naudokite tvirtinimo varztus arba varztus su kaischiais, tinkamus jusu sienos tipui (tinko plokšciu, geležiniu plokšciu, medienos ir t. t.). Jei jmanoma, jsukite varztus j sienos remus.

• Tvirtinimo prie sienos varžtus pirkite atsižvelgdami j sienos, prié kurios tvirtinsite „Soundbar“, tipa in storj.

• Skersmuo: M5

• Ilgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami „Soundbar" prie sienos, prijunkite jo kabelius prie išoriniu jrenginiu.

• Pries tvirtindami jsitikinkite, kad jrenginys yra ijsjungtas, o jo kiistukas iistrauktas iš elektros lizdo. To nepadare galite patirti elektros smugj.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio varžtas (2 EA) Varžtas (2 EA) K sieninis laikiklis D sieninis laikiklis

1. Prideékite Tvirtinimo prie sienos kreipiklis prie sienos paviršiaus.

2. Tvirtinimo prie sienos kreipiklis turi buti horizontalioje padetyje.

3. Jei televizorius pritvirtintas prie sienos, "Soundbar" tvirtinkite bent 5 cm Žemiau nei televizorius.

1. Sulygiuokite popieriaus šablono Vidurio linija su televizoriaus viduriu (jei „Soundbar" montuojate po televizoriumi), tad pritvirtinkite Tvirtinimo prie sienos kreipiklis prie sienos lipnia juosta.

2. Jei montuojate ne po televizoriumi, Vidurio linija turi buti montavimo zonos centre.

1. Perbraukite rašiklio ar nusmailinto piěstuko galiuku per A-TYPE vaizdu, esanciu abiejuose orientyro galuose, centra, kad pažymétumete angas, skirtas atraminiams varžtams, tad nuimkite Tvirtinimo prie sienos kreipiklis.

1. Naudodami tinkamo dydzio graztaj, isgrezkite anga sienoje ties kiekviena zyma.

2. Jei Žymos neatinika kaisciu padeties, priesukdami atraminius varztus, j angas butinai jstatykite tinkamus inkarus ar kaiscius. Jei naudojate kaiscius ar inkarus, jsitikinkite, kad igreztos angos yra pakankamo dydzio naudojamiems kaisciams arba inkarams.

3. Lstumkite varzt (nepriderdamas) per kiekviena Laikiklio varztas, tada kiekviena varzt a tvirtai jsukite j atraminio varto anga.

1. Kad pritvirtintumete Ksieninis laikiklis ir D pri,Soundbar" garsiakalbio apacios, naudokite du Varztai (M4 x L12). Kad tinkamai pritaikytumete, butinai sulgyiuokite "Soundbar" garsiakalbio iskilimus su laikikliuose esanciomis angomis.

• Surinkdami jsitikinkite, kad Sieninialaikikliai pakabos dalis yra už galines „Soundbar" dalies.

"Soundbar" garsiakalbio dešinysis galas

Kairysis ir desinysis laikikliai yra skirtingu formu. Isitikinkite, kad jie tinkamoje padetyje.

D sieninis laikiklis K sieninis laikiklis

1. "Soundbar" su pritvirtintais Sieninialaikikliai montuokite Sieninialaikikliaiužkabindami už sienoje esanciu Laikikliovarztai.

Soundbar" siek tiek pakreipkite, kad abi Laikiklio varztas galvutes jstatytumetej Sieninis laikiklis angas.Pastumkite "Soundbar" garsiakalbj rodyklés kryptimi ir jsitikinkite, kad abi puses gerai prritvirtintos.

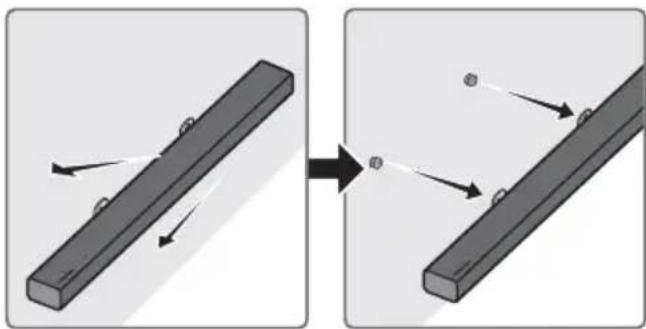

"Soundbar" garsiakalbio nuémimas nuo sienos

1. Norédami atskirti „Soundbar“ nuo sieninio laikiklio, pastumkite jj rodyklès kryptimi, siek tiek pakreipkite jj aukstyn, tada patraukite tolyn nuo sienos taip, kaip parodyta.

• Nesikabinkite už pritvirtinto jrenginio, saugokite jj nuo smuqiu ir nenumeskite.
• Gerai pritvirtinkite jrenginj prie sienos, kadjis nenukristu. Jei jrenginys nukris,jis gali suzeisti arba buti sugadintas.
• Kai jrenginys pritvirtintas prie sienos, pasirupinkite, kad vaikai netrauktu jokiu jungiamuju kabeliu, nes del to jrenginys gali nukristi.
• Siekdami efektyvai išnaudoti prie sienos pritvirtinta jranga, garsiakalbio systema montuokite bent 5 cmŽemiau nei televizorius, jei televizorius pritvirtintas prie sienos.
• Jei jrenginio prie sienos netvirtinsite, del savosaugumo pastatykite ji ant tvirto ploksciopavirsius, nuo kuriojis negalétuy nukristi.

10 PROGRAMINES IRANGOS NAUJINIMAS

Ateityje „Samsung“ gali pasiulyti „Soundbar“ sistemas programinés aparatinés irangos naujinimu.

Jei naujinimas siulomas, galite atnaujinti programine aparatine jranga USB jrenginj, kurame yra programines aparatinés jrangos naujinimas, prijunge prie „Soundbar" USB prievado.

Jei reikia daugiau informacjos, kaip atsisiusti naujinimo failus, eikite j „Samsung Electronics" svetaine adressu (www.samsung.com Support). Tada jveskite arba pasirinkite savero „Soundbar" modelj, pasirinkite Programine jranga ir programos, toda - Atsisiuntimai. Parinkties pavadinimas gali skirtis.

Atnaujinimo procedura

1. USB mikrojungties j USB adapterio kabelj su USB 2.0 mikrojungties USB kistuku (B tipo) viname gale ir standartine 2.0 USB jungtimi (A tipo) kitame gale prijkite prie „Soundbar" USB mikrojungties lizdo.

2. USB mikrojungties j USB adapterio kabelis parduodamas atskirai. Noredami jsigyti, kreipkites j „Samsung" technines prieziuros arba „Samsung" clientu aptarnavimo centra.

3. Atlikite toliau nurodytus veiksmus ir atsisiyskite gaminio programine jranga: Eikite j „Samsung" interneto svetaine (samsung.com) ieskokite modelio pavadinimo - pasirinkite clientu palaikymo parinktj (parinkties pavadinimas gali keistis).

4. Atsisiust programine jranga issaugokite USB atmintineje ir pasirinkite „lskleisti cia", kad išpakuotumete aplanka.
5. Isjunkite „Soundbar" garsiakalbj ir jjunkite USB atmintine su programinés jrangos naujiniu prie USB adaptorio kabelio mikrojungties prievado. Prijunkite kabelj prie „Soundbar" USB prievado.
6. Junkite „Soundbar" garsiakalbi. Per 3 minutes pasirodo užrašas UPDATE ir pradedamas naujinimas.

7. Pasibaigus naujinimo procesui, "Soundbar" garsiakalbis ijsungiamas. Paspauskite ir 5 sek. palaikykite nuspastaant nuotolinio valdymo pulto esanti mygtuka II. Ekrane pasirodo INIT ir, "Soundbar" ijsungiamas. Naujinimas baigtas.

8. Sis gaminys turi „DUAL BOOT“ Funktion Jei nepavyksta atnaujinti programinés aparatinés jrangos, paméginkite jq atnaujinti dar kartá.

Jei nepasirodo „UPDATE“

1. Isjunkite „Soundbar" ir atjunkite bei vel prijunkite USB atminties jrengini, kuriamyra naujinimo failai, prie „Soundbar" USB ptrievado.

2. Atjunkite „Soundbar" maitinimo laida, prijunkite ji is naujo ir jjunkite „Soundbar" garsiakalbj.

3. Programinés aparatinés jrangos gali nepavykti tinkamai atnaujinti, jei USB atminties jrenginyje laikomi „Soundbar" palaikomi garso failai.

4. Neatjunkite maitinimo ir neistraukite USB jrenginio, kol naujinama. Atnaujinus programine aparatie jrangag, pagrindinis jrenginys automatiskai išsijungs.
   Baigus naujinti, paleidžiama „Soundbar" naudotojo sąranka. Rekomenduojame užsirašyti parametrus, kad atnaujinus lengvai galétumete nustatyti juos iš naujo. Atkreipkite demesj, kad naujinant programine aparatine jrangá is naujo nustatomas ir Žemuju dažniug garsiakalbio rysys. Jei po atnaujinimo rysys su Žemuju dažniug garsiakalbiu automatiskai neatkuriamas, Žr. psl. 6. Jei programinés jrangos nepavyksta atnaujinti, patikrinkite, ar tinkamai veikia USB atmintine.
5. "Mac OS" naudotojai turi naudoti MS-DOS (FAT) USB format.
6. Atnaujinti per USB gali buti nejmanoma - tai priklauso nuo USB atminties drenginio gamintojo.

11 TRIKCIU ŠALINIMAS

Pries kreipdamiesi pagalbos, perziurekite toliau pateiktaj informacionj.

Irenginys neisijungia.

Ar maitinimo laidas jjungtas lektros lizda?

→Prijunkite maitinimo laido kistukā prie elektrós lizdo.

Paspaudus mygtuka funkcija neveikia.

Ar ore yra statinés elektrós krūvis?

Atjunkite maitinimo laido kistukajr vel jj prijunkite.

Veikiant BT režimui trūkinëja garsas.

→ Zr. "Bluetooth" prijungimo skyrius 11 ir 17 psl.

Nera garso.

Ar yra jjungta nutildymo funkcija?

Paspauskite mygtuka VOL, kad funkcjja at'sauktumete.

Ar yra nustatytas mažiausias garsumas?

Sureguliuokite garsuma.

Nuotolinio valdymo pultas neveikia.

Ar baterijos issikrove?

ldékite naujas baterijas.

Ar atstumas tarp nuotolinio valdymo pulto ir „Soundbar" pagrindinio jrenginio nera per didelis?

Perkelkite nuotolinio valdymo pulta arciau „Soundbar" pagrindinio jrenginio.

Mirksi raudonas LED indicatorius antzechuju dažniug garsiakalbio, o garsiakalbis neskleidzia garso.

Taip gali nutikti, jeiŽemujú dažniú garsiakalbis nera prijungtas prie „Soundbar“ pagrindinio jrenginio.

→ Žemuju dažniu garsiakalbj pabandykite prijungti dar kartą. (Žr. 6 psl.)

Zemuju dažniugarsiakalbis užia ir pastebimai vibruoja.

Bandykite koreguoti Žemuju dažniu garsiakalbio vibracija.

Nuotolinio valdymo pulte paspauskite mygtuka WOOFER aukstyn arba zenyn ir sureguliuokite zenmuju dažniug garsiakalbio garsuma. (tarp -12, -6 ~ +6).

12 LICENCIJA

DOLBY

AUDIO

Noredami siusti uzklausas ir prasymus, susijusius su atviraja programine jranga, susisiekite su „Samsung" el. paštu (oss.request @samsung.com).

14 SVARBI PASTABA APIE TECHNINE PRIEŽIÜRÅ

• Iliustracijos ir paveiksléliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administrravimo mokestis gali buti taikomas, jei

(a) iškviečiate specialista, betjis neranda jokiugaminio gedimu (t.y. neperskaitete sio naudotojo vadovo);
(b) pristatote gaminj taisymo centra, bet jokiugaminio gedimu nerandama (t.y. neperskaitete sio naudotojo vadovo).
- Jums bus pranešta apie administrivo mokisce suma prieš specialisto apsilankyma.

15 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

BENDROSIOS	USB		5V/0,5A
	Svoris	„Soundbar“ pagrindinis jrenginys	2,6 kg
		Žemuju dažniu garsiakalbis (PS-WM30)	7,2 kg
	Matmenys (P x A x G)	„Soundbar“ pagrindinis jrenginys	1010,5 x 54,0 x 87,5 mm
		Žemuju dažniu garsiakalbis (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Veikimo temperatūros diapazonas		+5°C iki +35°C
	Veikimo drègmès diapazonas		10 % iki 75 %
STIPPRINTUVAS	Vardinè iśejimo galia	„Soundbar“ pagrindinis jrenginys	30W x 6, 6 omai
		Žemuju dažniu garsiakalbis (PS-WM30)	160W, 3 omai
Palaikomi atkūrimo formatai			LPCM 2 kan., Dolby AudioTM (palaikomas Dolby® Digital), DTS
Belaidžio jrenginio išvesties galia		BT maks. siþstuvo galia	100 mW esant 2,4-2,4835 GHz
		SRD maks. siþstuvo galia	25 mW esant 5,725-5,825 GHz

PASTABOS

Samsung Electronics Co., Ltd. "pasilieka teise be jspejimo keisti specifikacijas.
- Svoris ir matmenys yra apytiksliai.
- Daugiau informacijos apie energijos tiekimaj ir sanaudas zr. prie gaminio pritvirtintoje etiketeje. (Etikete: "Soundbar" pagrindinio jrenginio apacia)

Bendros energijos sānaudos budèjimo režimu (W)		2,7W
Bluetooth Prievädo išjungimo būdas		Kai jjungtas „BT“ režimas, paspauskite nuotolinio valdymo pulto mygtuka „Bluetooth POWER".

• Siuo dokumentu „Samsung Electronics" pareiškia, jog šijranga atitinka direktyvos 2014/53/ES reikalavimus. Visç ES atitikties deklaracija galima rasti interneto svetainëje http://www.samsung.com, atsidarius Pagalba > leškoti pagalbinës informacijos apie gaminj ir jvedus modelio pavadinimá. Šijranga gali būti naudojama visose ES šalyse.

C E

(Taikoma šalyse, kuriose naudojamos atsiros atlieky surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotës nurodo, kad šio gaminio baterijü negalima išmesti kartu su kitomis buitinemis atliekomis pasibaigus baterijü eksploatacijos trukmei. Kur pažyméta, cheminiali simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos ismetamos netinkamai, šios medziagos gali pakenkti Žmoniu sveikatali arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinj medziagú naudojima, atskirkite baterijas nuo kitu tipu atlieku ir perdirbkite jas pasinaudodami vietos nemokamo bateriju gražinimoSYSTEMA.

Tinkamas šio gaminio šalinimas

(Elektros ir elektronines jrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieky surinkimo sistemas)

Sis simbolis ant gaminio, priedu arba literaturoje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausines, USB kabelis) negali buti ismesti kartu su kitomis buitinemis atliekomis pasibaigus eksploatacijos trukmei. Noredami isvengti galimos zaulos aplinkai ir zmoniu sveikatai del nekontroliuojamo atlieku salinimo, atskirkite sias dalis nuo kitu tipu atlieku ir atsakingai perdirbkite, kad butu skatinamas tvarus materialiniu istkliu naudiojimas pakartotinai.

Naudotojai is namu ukiu turétu susisiekti su mažmenininku, iš kurio jsigijo šj gaminj, arba su vietine valdžios jstaiga, kad gautu issamios informacijos, kur ir kaip galima sias dalis perdirbti neteršiant aplinkos. lmonés turétu kreiptis j tiekëja ir perziurèti pirkimo sutarties nuostatas ir salygas. Sis gaminys ir jo elektroniniai priedai neturi buti maiðomi su kitomis išmetamomis komercinemis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos jsipareigojimus ir su konkrečiais gaminiais susijusius norminius jsipareigojimus, pvz., del REACH, WEEE, bateriju, rasite svetainéje:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

INFORMACJE DOTYCZACE BEZPIECZENSTWA
