HWM550 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basse sans fil
Marque	Samsung
Modèle	HWM550
Dimensions unité principale (L x H x P)	1010,5 x 54,0 x 87,5 mm
Poids unité principale	2,6 kg
Dimensions caisson de basse (L x H x P)	200,0 x 392,0 x 378,0 mm
Poids caisson de basse	7,2 kg
Puissance de sortie nominale	30 W x 6 (6 ohms) + 160 W (3 ohms)
Formats audio pris en charge	LPCM 2ch, Dolby Audio, DTS
Connectivité	HDMI (ARC), optique, AUX, USB (Micro USB), Bluetooth
Alimentation	Adaptateur CA/CC 24 V
Consommation en veille	2,7 W
Fonctions principales	Modes son (Standard, Music, Clear Voice, Sports, Movie), Surround, Bluetooth Power, Auto Power Link, Anynet+, DRC
Accessoires fournis	Télécommande, piles AA x 2, câble optique, adaptateur CA/CC, cordon d'alimentation caisson, guide de fixation murale, supports muraux, vis
Sécurité	Arrêt automatique après 5 minutes sans signal, protection contre les surtensions
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques
Réparabilité	Contacter un centre de service Samsung agréé
Notice	631 pages, disponible en téléchargement

FOIRE AUX QUESTIONS - HWM550 SAMSUNG

Comment connecter la barre de son en Bluetooth ?

Appuyez sur la touche Source pour sélectionner le mode BT. Maintenez enfoncée la touche Source pendant plus de 5 secondes pour passer en mode BT PAIRING. Sur votre appareil mobile, cherchez et sélectionnez [AV] Samsung Soundbar Mxxx M-Series dans la liste Bluetooth.

Que faire si le caisson de basse ne se connecte pas automatiquement ?

Vérifiez que les câbles d’alimentation sont branchés. Si la LED arrière du caisson clignote en bleu, essayez la connexion manuelle : maintenez enfoncée la touche ID SET au dos du caisson pendant 5 secondes (la LED devient rouge puis bleu clignotant). Éteignez la barre de son, puis maintenez enfoncée la touche VOL de la télécommande pendant 5 secondes jusqu’à ce que ID SET s’affiche. Allumez la barre : la LED bleue du caisson doit rester fixe.

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez le fichier de mise à jour depuis le site Samsung (www.samsung.com/support) sur une clé USB formatée en FAT. Branchez la clé via un adaptateur Micro USB (non fourni) à la barre de son éteinte. Allumez la barre : UPDATE s’affiche. La mise à jour terminée, la barre s’éteint. Appuyez sur II de la télécommande pendant 5 secondes pour finaliser.

Aucun son ne sort de la barre de son, que vérifier ?

Assurez-vous que la fonction Mute n’est pas activée (appuyez sur VOL pour annuler). Vérifiez que le volume n’est pas au minimum. Si la connexion est filaire, la source sélectionnée (D.IN, HDMI, AUX) doit correspondre à l’entrée utilisée. En Bluetooth, vérifiez que l’appareil est bien appairé.

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles par des neuves (type AA). Vérifiez qu’aucun obstacle ne bloque le signal entre la télécommande et la barre. Si le problème persiste, débranchez et rebranchez l’alimentation de la barre.

Comment installer la barre de son au mur ?

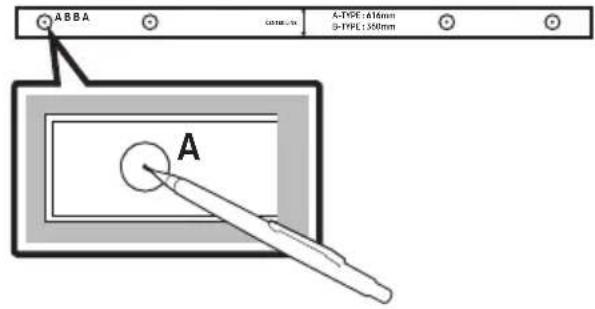

Utilisez le guide de fixation fourni pour marquer les trous. Percez des trous et insérez des chevilles adaptées à votre mur. Fixez les vis de fixation (non fournies) de diamètre M5 et longueur ≥ 35 mm. Accrochez les supports muraux (droit et gauche) à l’arrière de la barre, puis suspendez-la aux vis.

Puis-je utiliser la télécommande de mon téléviseur Samsung pour contrôler la barre ?

Oui, si la barre est connectée en HDMI ARC ou optique à un téléviseur Samsung compatible. Assurez-vous que la fonction Anynet+ est activée (maintenez la touche Droite de la télécommande barre pendant 5 secondes). Sur la barre, maintenez la touche Surround pendant 5 secondes pour basculer en mode SAMSUNG-TV REMOTE.

Comment synchroniser l’audio avec la vidéo si un décalage se produit ?

Appuyez sur la touche Commande sonore de la télécommande, puis sélectionnez AUDIO SYNC avec les touches Gauche/Droite. Réglez le décalage de 0 à 300 ms avec les touches Haut/Bas. Cette fonction n’est pas disponible en mode USB.

Que faire si la LED du caisson de basse clignote en rouge ?

Cela indique une erreur de connexion ou un dysfonctionnement. Vérifiez que les câbles d’alimentation sont bien branchés. Essayez de reconnecter manuellement le caisson (voir question 2). Si le problème persiste, contactez le service client Samsung.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux et sec pour essuyer la surface. N’utilisez jamais de produits chimiques, de solvants ou de sprays. Évitez que des liquides ne pénètrent dans les ouvertures de l’appareil.

MODE D'EMPLOI HWM550 SAMSUNG

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	!
4	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
!	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
=	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
i	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de chic electrique, n'exposez pas cet apparéil à la pluie ou à l'humidité.

ATTENTION

• POUR PREVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet apparéil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez-retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

1. Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajusté de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est consçu pour une utilisation en continu. Pour entièrement eteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pouraient endommager votre apparéil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champs magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contérer des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraine un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les specifications du produit.

MANUEL COMPLET

Vous pouvez acceder au centre d'assistance client en scannant le code QR. Pour consulter le manuel sur votre PC ou apparéil mobile, téléchargez le manuel sous forme de document depuis le site Web. (http://www.samsung.com/support)

La presentation et les specifications peuvent faire l'objet de modifications sans prévis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) 2

02 Présentation du Produit 3

Panneau avant / Panneau cote croit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation electrique 5

Connexion de la Soundbar au Caisson de basse 6

• Connexion automatique entre le Caisson de basse et la Soundbar 6

• Connexion manuelle du Caisson de basse si la connexion automatique échoue

04 Connexion à votre Téleviseur 9

Méthode 1. Connexion avec un cable 9

• Connexion à l'aide d'un cable optique 9
• Connexion d'un téléviseur à l'aide d'un cable HDMI 10

Méthode 2. Connexion sans fil 11

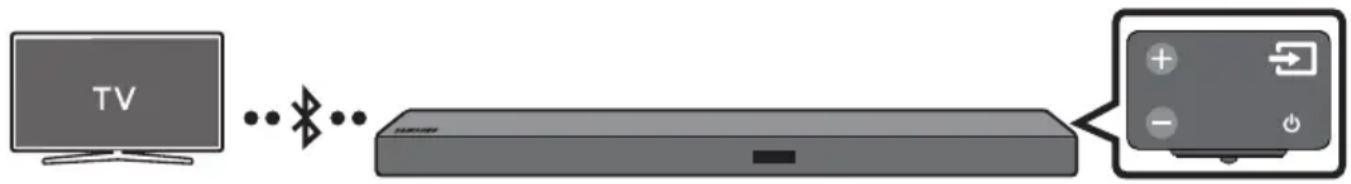

• Connexion à un téléviseur via Bluetooth

05 Connexion à un Appareil Externe 13

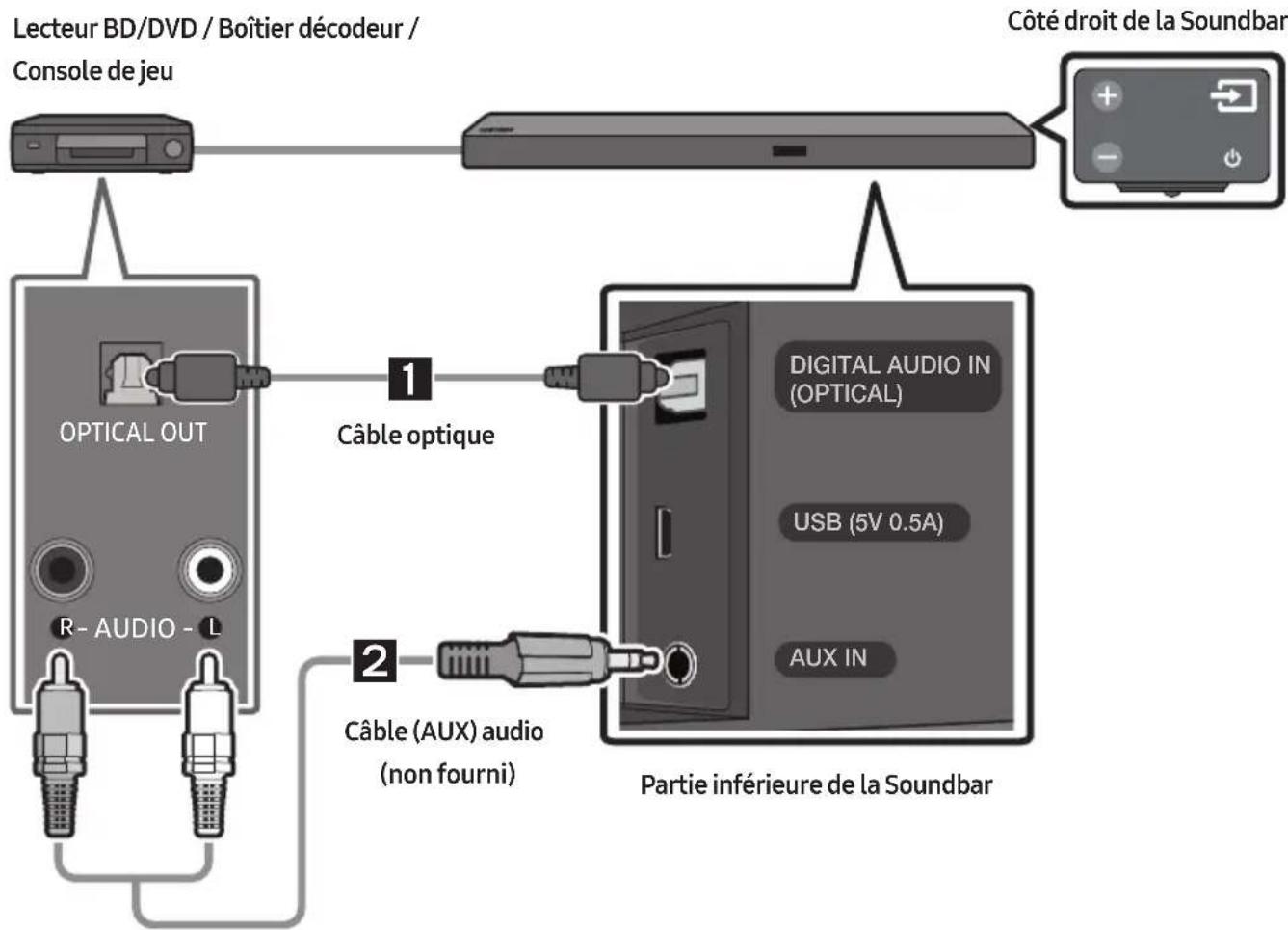

Connexion à l'aide d'un cable audio Optique ou Analogique (AUX) 13

Connexion à l'aide d'un cable HDMI 14

06 Connexion d'un Periphérique USB 15

07 Connexion à un Appareil Mobile 17

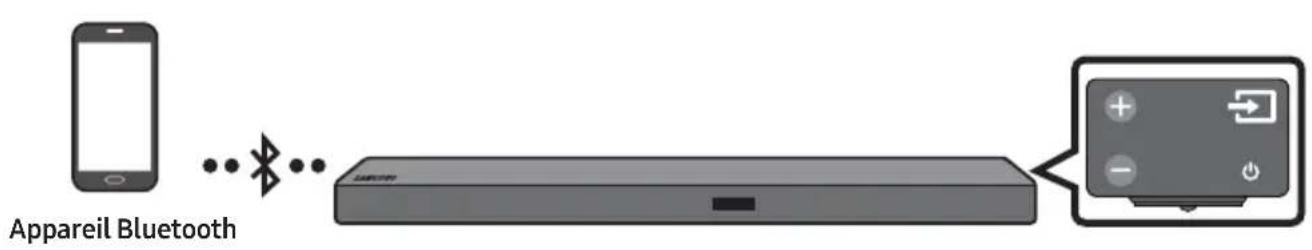

Connexion via Bluetooth 17

Utilisation de l'application Samsung Audio Remote 20

• Installation de l'application Samsung Audio Remote 20
  Lancement de l'application Samsung Audio Remote 20

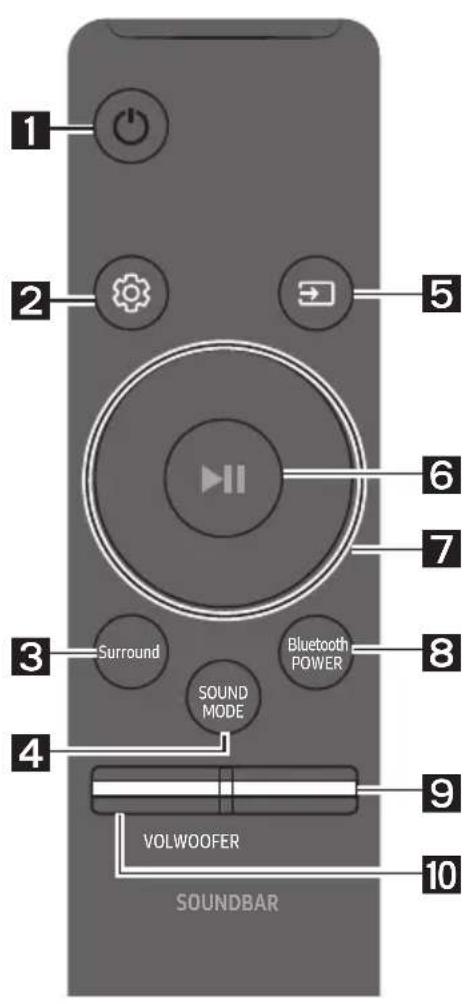

08 Utilisation de la télécommande 21

Commentutiliser latélécommande 21

Réglage du volume de la Soundbar avec une télécommande de téléviseur 24

Utilisation des touches dissimulées 25

25

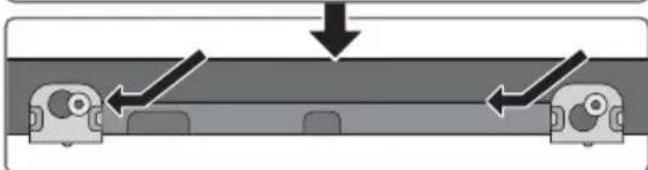

09 Installation du Support Mural 26

Précautions d'installation 26

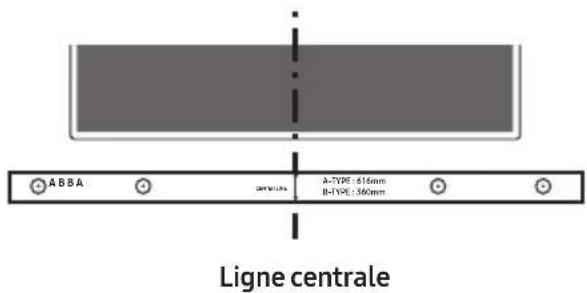

Composants de fixation au mur 26

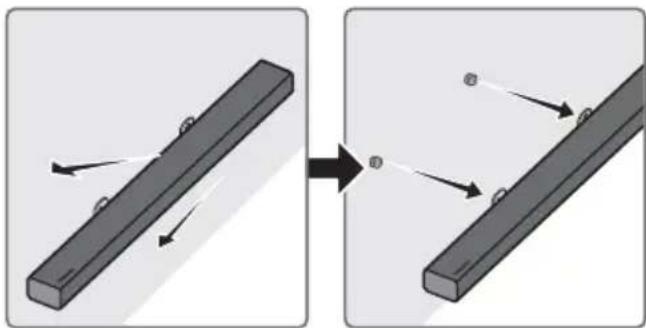

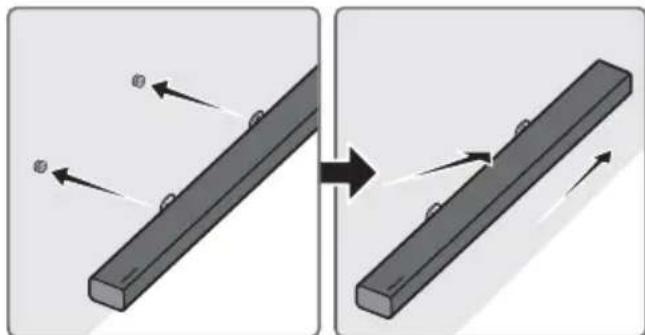

Retrait de la Soundbar du mur 29

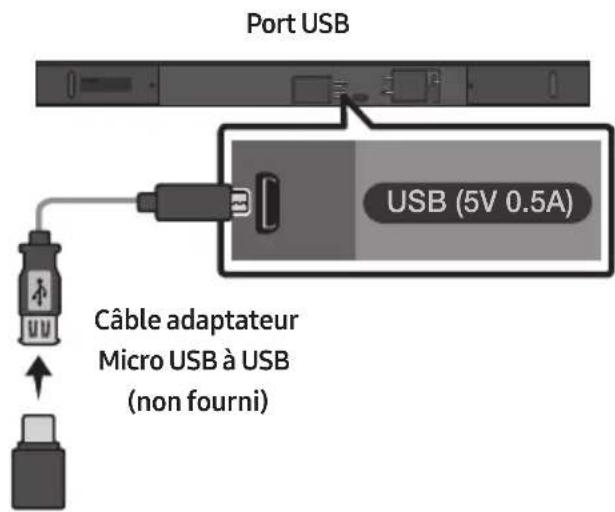

10 Mise à jour du Logiciel 29

Procedure de mise à jour 30

Si UPDATE ne s'affiche pas 30

11 Dépannage 31

Licence 32

13 Avis de Licence Libre 32

Remarque Importanta Propos du Service 32

15 Spécifications et Guide 33

33

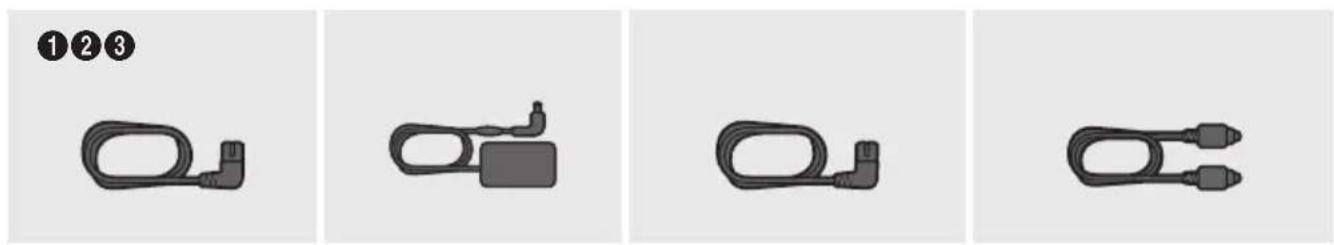

01 CONTROLE DES COMPOSANTS

Unité principale Soundbar Caisson de basse Telekommande/Piles
Cordon d'alimentation (Caisson de basse)
Adaptateur CA/CC (Unité principale)
Cordon d'alimentation (Adaptateur CA/CC)
Cable optique

• Les étapes de connexion de l'alimentation sontétiquétées (1,2,3) . Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour les composants de fixation murale de la Soundbar, consultez la page 26.
• Les cables adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
  L'aspect des accessoires peut légèrement difféérer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retire. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

02 PRÉSENTATION DU PRODUIT

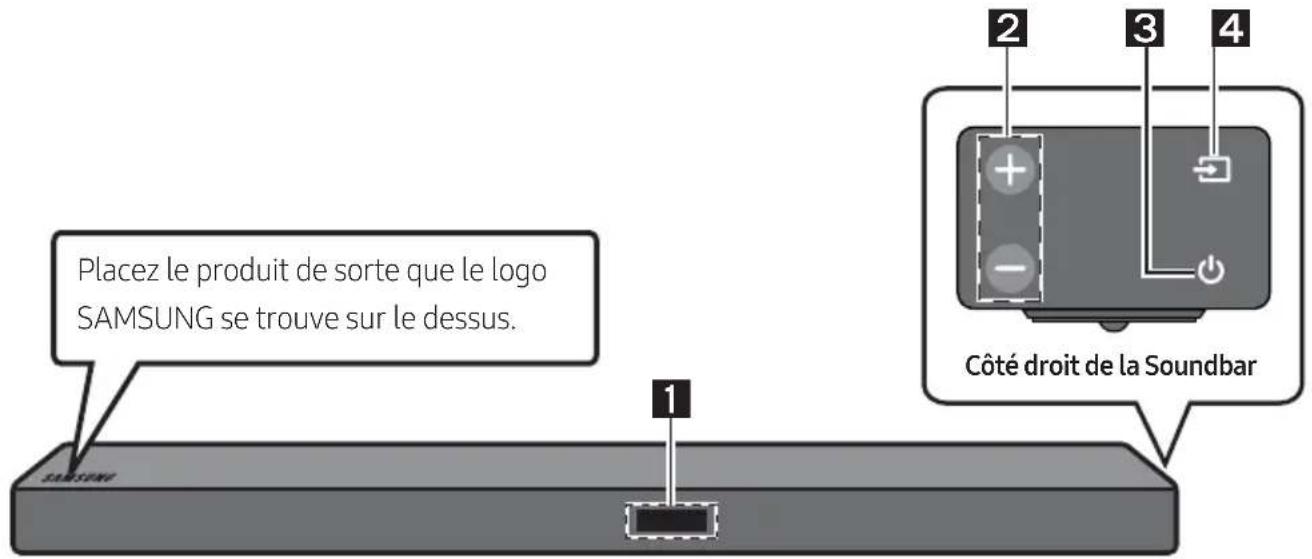

Panneau avant / Panneau côte droit de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché +/- (Volume) Règle le volume. • Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touché (Alimentation) Allume et étant l'appareil.
4	Touché (Source) Séléctionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée AUX AUX
	Entrée HDMI HDMI
	Mode BLUETOOTH BT
	Mode USB USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes.

Lorsque you branchez le cordon CA, la touche Marche/Arret fonctionne pendant 4 a 6 secondes.
Lorsque you mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
- Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

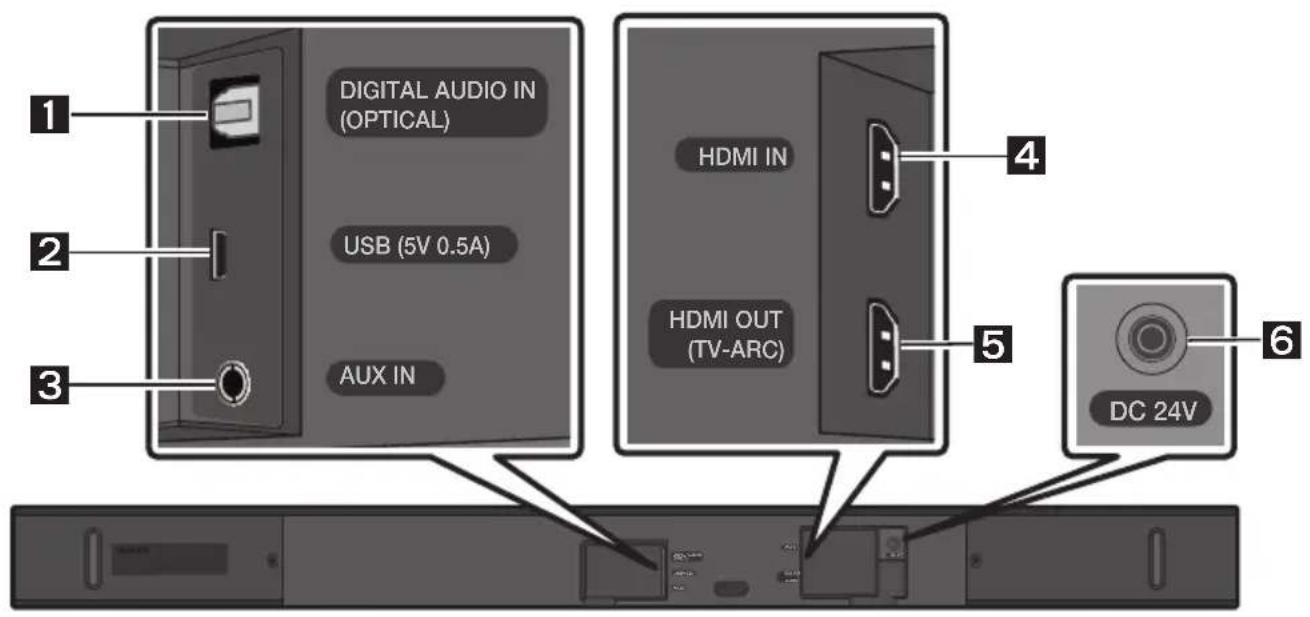

Panneau inférieur de la Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe.

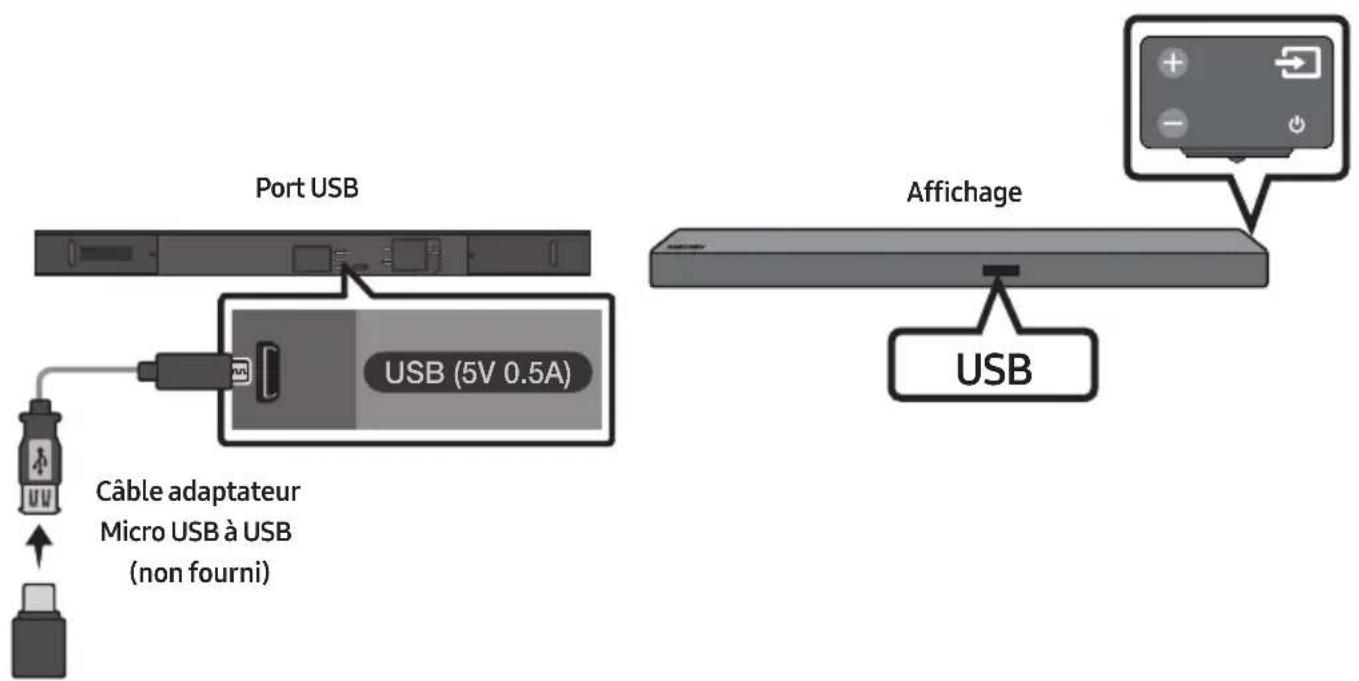

2	USB (5V 0.5A) Permet de connecter un péripérique USB pour lire des fichiers musicaux sur le péripérique USB via la Soundbar.
3	AUX IN Permet de connecter la sortie numérique analogique d'un apparéil externe.
4	HDMI IN Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparéil externe.
5	HDMI OUT (TV-ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
6	DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranche le cable d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le cable.
• Ne branche pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

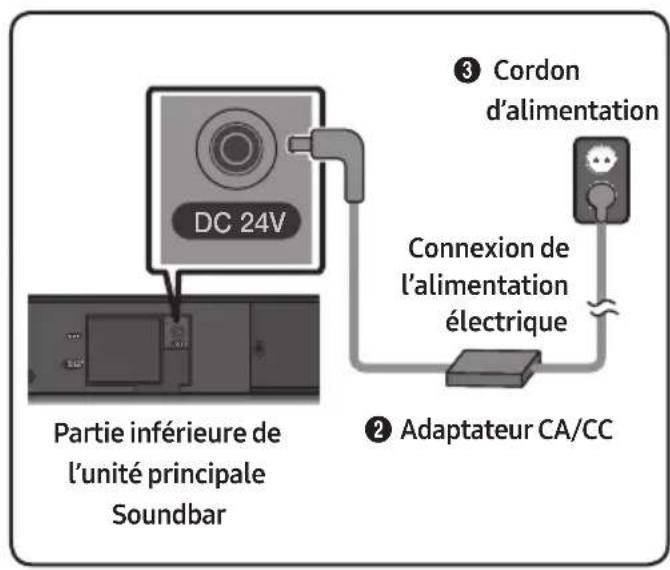

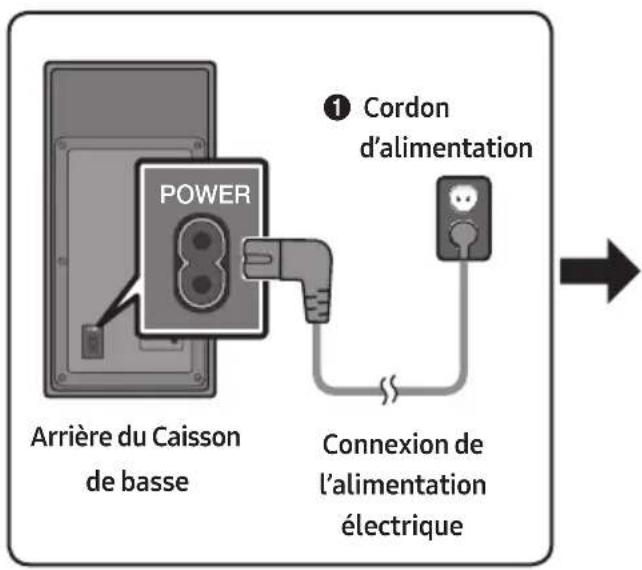

Connexion de l'alimentation electrique

Utilisez les composants d'alimentation (1, 2, 3) pour connecter les unités aux prises électriques dans l'ordre suivant : 1.) Caisson de basse 2.) Unité principale Soundbar. Reportez-vous aux illustrations ci-dessous.

• Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CCPEND et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entrainer des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque you mettez l'appareil sous tension après avoir connecté les cables d'alimentation à la

Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrête du Caisson de basse s'allument.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation sur l'unité principale Soundbar est connecté correctement ou attendez un moment. (Si le clignotement continue, essayez de connecter manuellement le Caisson de basse. Voir page 7.)
Rouge Activé		En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le cable d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

À vérifier avant d'effectuer la connexion manuelle

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  Assurez-vous que la Soundbar est allumée.

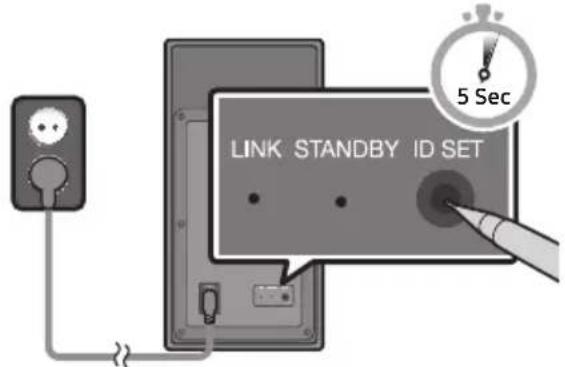

• Appuyez sur la touche ID SET à l'arrête du Caisson de basse, et maintenez-la enforcée pendant au moins 5 secondes. L'indicateur rouge à l'arrête du Caisson de basse s'est int et l'indicateur bleu clignote.

Arrière du Caisson de basse

1. Éteignez la Soundbar.

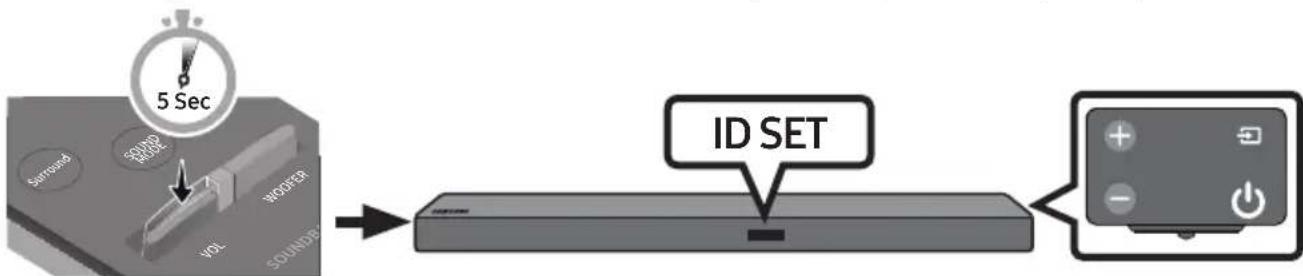

2. Appuyez sur la touche VOL de la télécommande, et maintenez-la enforcée pendant au moins 5 secondes, avec la Soundbar éteinte (OFF).
3. Le message ID SET s'affiche sur l'écran de la Soundbar pendant 1,3 secondes, puis disparait.

1. Quand l'indicateur bleu sur le Caisson de basse clignote, mettez la Soundbar sous tension en appuyant sur la touche (Alimentation) sur le cote croit de l'unité principale ou sur la télécommande.

2. Lorsque la connexion est établie avec succès, l'indicateur bleu situé sur l'arrête du Caisson de basse cette de clignoter et reste allumé.

3. Si le procédé de connexion échoue, l'indicateur bleu clignote en continu. Passez à l'étape 1 et recommencez.

REMARQUES

• Ne branche pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.

• Avant de déplacer ou d'inclanger ce produit, assurez-vous de lemettre hors tension et de débrancher le cordon d'alimentation.

• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrête s'allumera en rouge après avoir clignote en bleu plusieurs fois.

• Si vous utilisez un apparéil qui utilise la même fréquence (5,8 GHz) que la Soundbar pres de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton arme ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimes, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrrière sans fil Samsung (SWA-8500S) à votre Soundbar (venue séparément). Pour plus d'informations, reportez-vous au manuel du kit d'enceintes arrrière sans fil Samsung.

04 Connexion A VOTRE TELVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV selectionné, la Soundbar peut être contrôleé à l'aide de la télécommande du téléviseur.

• Lorsque vous utilisez un cable optique, cette fonction peut etre prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennt en charge le Bluetooth.

• Cette fonction vous permet egressement d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux reglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un cable

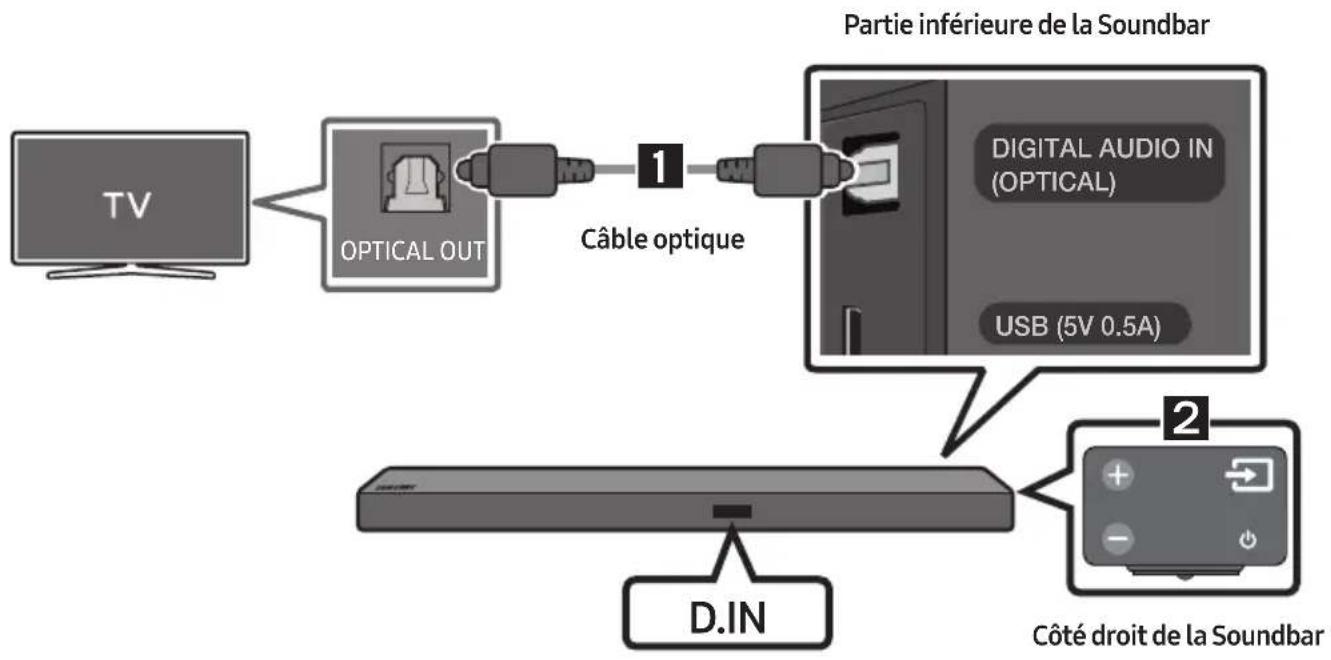

Connexion à l'aide d'un cable optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un cable optique numérique.

2. Appuyez sur la touche (Source) sur le panneau cote croit ou la télécommande puis selectionné le mode «D.IN».

3. Lorsque la Soundbar est connectée à un téléviseur Samsung Smart TV après 2017, la fonction Bluetooth POWER s'allume automatiquement pour activer la Soundbar et permettre le contrôle avec la télécommande du téléviseur. (Reportez-vous à la page 23 pour les détails sur Bluetooth POWER.)

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un cable optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «D.IN».

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.

4. Par défaut, le Auto Power Link est régé sur ON.

(Pour désactiver cette fonction, désactivez l'alimentation automatique à l'aide de la Soundbar.)

• Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.
• Cette fonction est disponible uniquement en mode «D.IN».

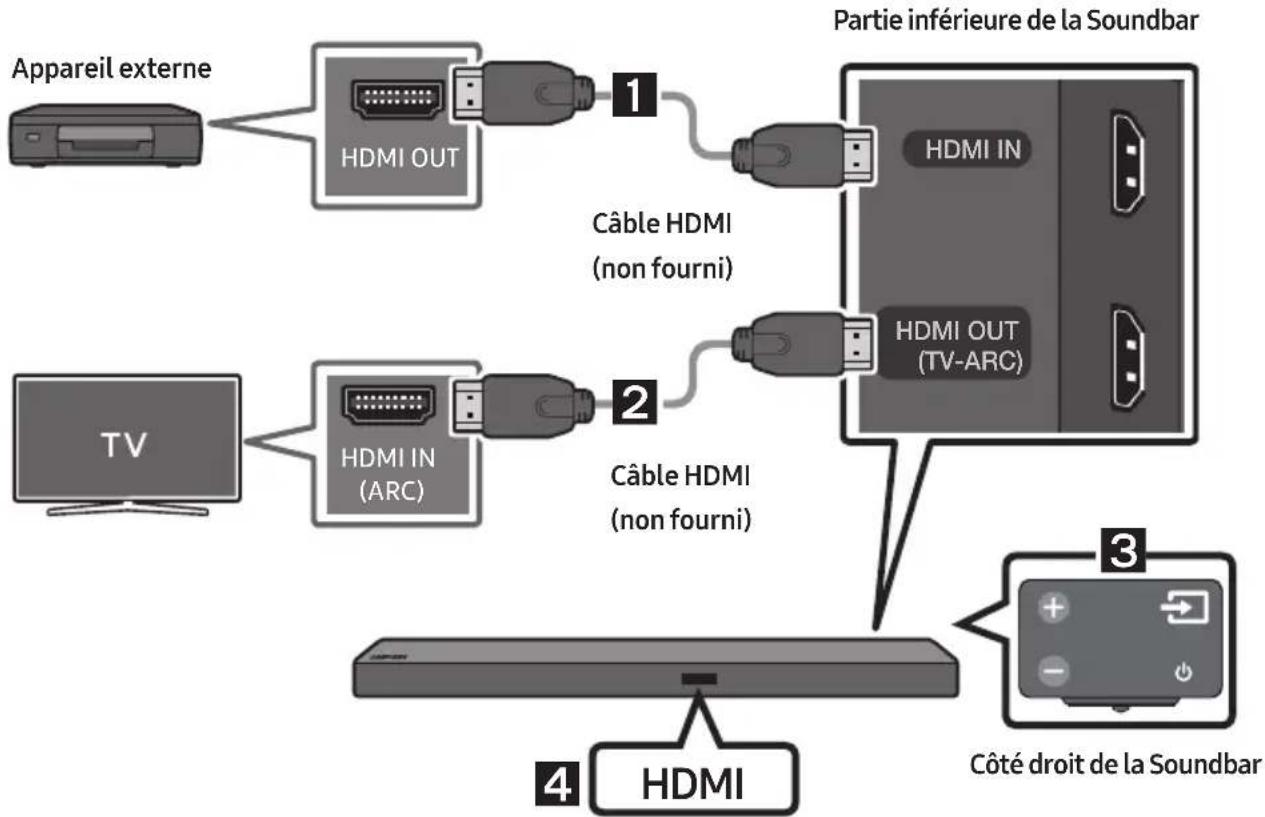

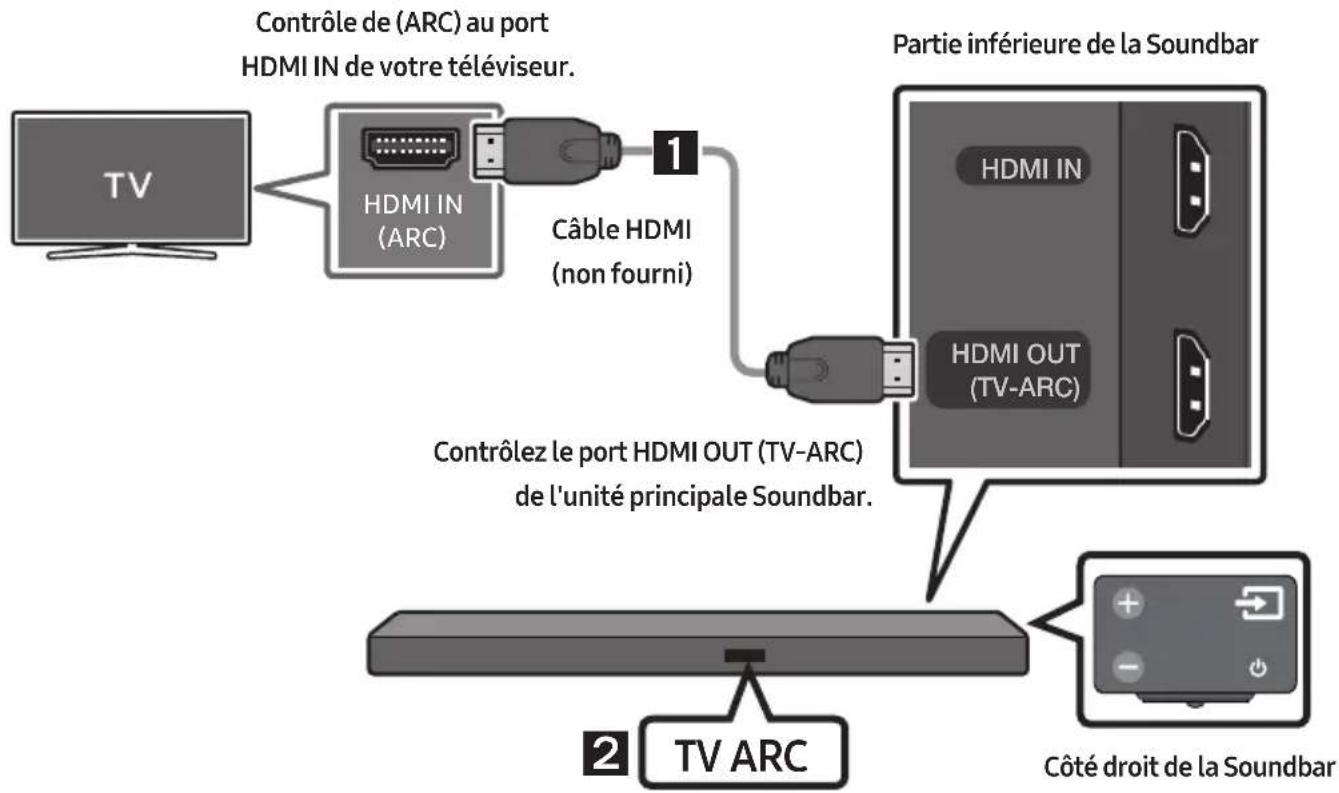

Connexion d'un téléviseur à l'aide d'un cable HDMI

1. Avc La Soudbar et le taveliseur allumés, connectez le cable HDMI (non fourni) tel qu'illustré.

2. «TVARC» apparait sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

3. Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L'écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

4. Si «TV ARC» n'apparait pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifie que le cable est connecté au bon port.

5. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données video et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le cable HDMI au port HDMI IN (ARC).

• Il est recommendé d'utiliser un cable HDMI sans fil si possible. Si vous utilisez un cable HDMI à fil, utilisez un cable dont le diamètre est inférieur à 14 mm.

• Anynet+ doit être allumé.

• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge l'ARC.

Méthode 2. Connexion sans fil

Connexion à un téléviseur via Bluetooth

Lorsqu'un télévisueur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis Sélectionné «BT»,

2. Changez BT sur BT PAIRING

3. Si «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côte droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING»

4. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

5. Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, Sélectionnez le message et établitsez la connexion.
6. Lorsque le téléviseur est connecté, [Nom du téléviseur] «BT» apparait sur l'affichage avant de la Soundbar.
7. Youou pouez maintainant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxx M-Series») apparait dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste de recherche du téléviseur.

Que significant les etats BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouze rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un apparéil mobile connecté précédent.
• BT PAIRING: Dans ce mode, vous pouvez procéder à la connexion à un nouvel apparéil. (En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le côte droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m .
• La Soundbar s'éteint automatiquement après 5 minutes en état Prét.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'apparlement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importé quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit receivevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche II (Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un apparéil externe via un réseau cable ou sans fil pour écouter le son de l' apparéil externe via la Soundbar.

Connexion à l'aide d'un cable audio Optique ou Analogique (AUX)

1 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un cable optique numérique.
2 Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côte droit ou sur la télécommande.

2 Câble (AUX) audio

1 Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un cable audio.
2 Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côte droit ou sur la télécommande.

Connexion à l'aide d'un cable HDMI

1. Raccordez un cable HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre apparéil numérique.
2. Raccordez un cable HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
3. Appuyez sur la touche (Source) sur le panneau cote croit ou la télécommande puis selectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 CONNEXION D'UN PÉRIPHÉRIQUE USB

Vouss pouze dire des fichiers musicaux situés sur les peripheriques de stockage USB via la Soundbar.

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Raccordez votre périhérique USB à l'extrémité femelle du cable adaptateur.
4. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «USB».
5. «USB» apparait sur l'écran d'affichage.

6. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

7. La Soundbar s'éteint automatiquement (Arrêt automatique) si chaque périhérique USB n'a été connecté pendant plus de 5 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG 1 Layer2	16 ~ 48 KHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps
*.wma Wave Formats	MSAudio1 16 ~ 48 KHz 56 ~ 128 kbps
	Wave_Style_MSAudio2 16 ~ 48 KHz 56 ~ 128 kbps
*.aac	AAC	16 ~ 96 KHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 KHz	128 ~ 192 kbps 5.1 canaux 320 kbps
	HE-AAC	24 ~ 96 KHz	48 ~ 64 kbps 5.1 canaux 160 kbps
*.wav	-	16 ~ 48 KHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 KHz	50 ~ 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 ~ 96 KHz	jusqu'à 3000 kbps

• Si vous périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à acceder à vos fichiers et à les lancer.

07 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un apparéil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d'un apparéil Bluetooth en même temps.

Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «BT».

2. Changez BT sur BT PAIRING

3. Si «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côte droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING».

4. Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste.

5. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] «BT» apparait sur l'affichage avant.

6. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxx M-Series») apparait dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le panneau côte droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste de recherche d'appareil Bluetooth.

Que significant les etats BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un appareil mobile connecté précédent.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil. (En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m .
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'apparlement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Mxxx M-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

• Disponible uniquement si le Soundbar est listed dans les péripériques appariés du péripérisque Bluetooth. (Le péripérisque Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaître dans la liste des péripériques recherchés du péripérisque Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

• La Soundbar ne peut pas etre appariee a un autre appeareil Bluetooth lorsque la fonction Bluetooth est utilise.

Bluetooth POWER activé (Bluetooth POWER)

Lorsque la fonction Bluetooth Power activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur Bluetooth POWERitué sur la telecommande lorsque la Soundbar est activée.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vouss pouvez déconnecter le périhérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périhérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit receivevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m .
• Le système Soundbar s'eteint après 5 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des péripériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créé des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Soundbar.

• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).

• Associier le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
• Cet apparéil sans fil peut cause des interférences électriques lors de son fonctionnement.

Utilisation de l'application Samsung Audio Remote

Installation de l'application Samsung Audio Remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherche : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icone Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

• L'application Samsung Audio Remote n'est compatible qu'avac les téléphones portables Android qui executent la version 3.0 d'Android ou une version ulterieure.

08 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1	Alimentation	Allume et étèint la Soundbar.
2	Commande sonore	Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC. • Pour contrôler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l'aide des touches Haut/Bas. • Appuyez sur le bouton (Commande sonore) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gaughe/Droite) et chaque réglage peut être définir entre -6 ~ +6 (Haut/Bas). • Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecond, à l'aide des touches Haut/Bas. (Sauf le mode «USB») • La synchronisation audio n'est prise en charge que par certaines fonctions.

3	Surround	La fonction de son surround renforce l'étendue du son et lui donne une plus grande sensation d'espace. Les modes ON et OFF alternent à chaque pression de cette touche. • ON: Diffuse du son à travers toutes les enceintes. • OFF: Vous pouvez entendre le son d'un canal source original depuis plusieurs enceintes.
	Surround
4	SOUND MODE SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaïté en choisisant parmi STANDARD, MUSIC, CLEAR VOICE, SPORTS, ou MOVIE. Sélectionnez le mode « STANDARD » si vous foulez profiter du son d'origine. • DRC (Dynamic Range Control) Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Si vous appuyez et maintenez enforcée la touche SOUND MODE pendant le mode de voirle, le DRC (Dynamic Range Control) s'active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)
5	Source	Appuyez pour sélectionner une source connectée à la Soundbar. • Mode BT PAIRING Pour activer le mode «BT PAIRING» en mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes. Reportez-vous à la page 17 pour les détails. • Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode D.IN / HDMI / BT / USB: S'il n'y a pas de signal audio pendant 5 minutes. - Mode AUX: - Si le cable audio (AUX) est déconnecté pendant 5 minutes. - Si aucune TOUCHE n'est activée pendant 8 heures lorsque le cable (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) - Pour désactiver la fonction Mise hors tension automatique, en mode « AUX », appuyez sur la touche ▶■ et maintenez-la enforcée pendant 5 secondes. « ON-AUTO POWER DOWN » / « OFF-AUTO POWER DOWN » s'affiche à l'écran.
6	Lecture / Pause	Appuyez sur la touche ▶■ pourmettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. • Répétable Pour utiliser la fonction de répétable en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • Anynet+ / Auto Power Link Vou陝 activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche. - Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un cable HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enforcée pendant 5 secondes pour ON ou OFF Anynet+. - Auto Power Link : Si la Soundbar est connectée au téléviseur par un cable optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintainez enforcée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. - Par défaut, Anynet+ / Auto Power Link sont régés sur ON.
8	Bluetooth POWER Bluetooth POWER	Appuyez sur cette touche pour activer et désactiver la fonction Bluetooth POWER ou la fonction de restriction du volume. • Fonction Bluetooth POWER : Si la Soundbar est en mode de veille et la fonction Bluetooth POWER est activée, lorsque vous allumez un apparil Bluetooth connecté précédement, la Soundbar s'allume automatiquement et se connecté à l' apparil via Bluetooth. - Lorsque la fonction Bluetooth POWER est activée, l'indication «ON-BLUEOTH POWER» s'affiche sur l'écran de la barre de son. Pour désactiver la fonction Bluetooth POWER, appuyez une fois sur le bouton Bluetooth POWER. Le message «OFF-BLUEOTH POWER» s'affiche sur l'écran de la barre de son. - Lorsque le mode «D.IN» est activé et la Soundbar est connectée à un téléviseur Samsung Smart TV sorti en 2017 ou ultérieur, la Soundbar peut être contrélée avec la télécommande du téléviseur. Dans ce mode, vous ne poupez pas désactiver Bluetooth POWER. • Fonction de restriction du volume : Voitre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume régèle est supérieur à 20. - La valeur par défaut de la restriction du volume est désactivée. Le volume régèle est conservé même lorsque la connexion est désactivée. - Pour modifier le réglage, appuyez 5 secondes sur le bouton Bluetooth POWER de la télécommande. Lorsque la restriction du volume est désactivée, «V FREE» s'affiche sur l'écran, et lorsqu'elle est activée, «V LOCK» apparait.
9	WOOFER	Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou de -6 à +6. Appuyez sur la touche remet le volume du caisson de basse sur le niveau 0.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume. • Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Utilisez le menu du téléviseur pour régler l'enceinte TV d'un téléviseur Samsung sur les enceintes externes. (Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur.)

• ÀpRES avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne pouze pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enforcée la touche Surround pendant 5 secondes. «OFF-TV REMOTE» apparait sur l'affichage de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enforcée la touche Surround pendant plus de 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse sur l'affichage de la Soundbar.

• Chaque fois que la touche Surround est enforcée pendant 5 secondes, le mode commute dans l'ordre suivant: «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

• Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d'un fabricant tiers, allumez la Soundbar, appuyez et maintenez enforcée la touche Surround pendant 5 secondes («OFF-TV REMOTE» apparait sur l'écran de la Soundbar), relâchez la touche Surround, puis appuyez et maintenez à nouveau enforcée la touche Surround pendant plus de 5 secondes. (Le message «ALL-TV REMOTE» s'affiche sur l'écran de la Soundbar.)

• La disponibilité de cette fonction dépend de la télécommande.

• Fabricants prénant en charge cette fonction:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées

Touché dissimulée		Page de référence
Touché de télécommande Fonction
Surround	Télécommande de votre téléviseur Activer/Désactiver	Page 24
(Source)	Appariement BT Page 17
II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	Page 22
	Initialiser (Veille) Page 30
VOL	ID SET (Veille)	Page 7
Gauche	Auto Power Link ON/OFF	Page 10
Droite	Anynet+ ON/OFF	Page 23
(Commande sonore)	EQ bande 7 Page 21
SOUND MODE	DRC ON/OFF (Veille)	Page 22
Bluetooth POWER	Restriction du volume Activer/Désactiver	Page 23

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrêtere sans fil	Avec kit d'enceintes arrêtere sans fil
Surround Surround	ON	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
SOUND MODE SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	MUSIC	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	CLEAR VOICE	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	SPORTS	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	MOVIE	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux

• Le kit d'enceintes arrêté sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez achété la Soundbar.

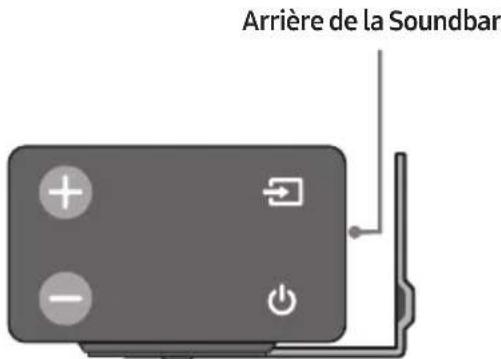

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.

• N'installez pas dans un endroit à température élevé ou humide.

• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.

Sinon, renforcez le mur ou choisissez un autre point d'installation.

• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaissur du mur sur lequel vous souhaitez monter la Soundbar.

Diametre: M5

• Longueur: 35 mm ou plus recommends.

• Connectez les cables depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
  Assurez-vous que l'unité est étente et débranchée avant de l'instituer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation (2 pieces)

Vis (2 pieces) Support de fixation murale G

Support de fixation murale D

1. Placez le Guide de fixation murale contre le mur.

Le Guide de fixation murale doit etre de niveau.
- Si vous teléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du modele papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhesif.

2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taille au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

2. Si les marques ne correspondent pas aux positions des poteaux muraux, voirlez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

3. Enforcez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrêt de la Soundbar.

Pour une bonne fixation, veilles à aligner les excroissances de la Soundbar et les trous des supports.

Lors de l'assemblage, veillez a ce que l'accroche des Support de fixation murale se trouve sur l'arrive de la Soundbar.

Extrémité droite de la Soundbar

• Les fixations droite et gauche ont des formes différentes. Veillez a bien les positionner.

Fixation murale D Fixation murale G

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

• Inclinez légarement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale.

Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

Retrait de la Soundbar du mur

1. Pour-retirer la Soundbar de la fixation murale, poussez-la dans la direction de la flèche, inclinez-la légèrement et retirez-la du mur comme indiqué sur l'image.

• Ne la suspendez pas à l'unité installée et évitez de heures ou de faire chuter l'unité.
  Fixez solidement l'unité au mur afin qu'elle ne bascule pas. Si l'unité bascule, cela pourrait causer une blessure ou endommager le produit.
• Lorsque l'unité est installée sur un mur, veillez à ce que les enfants ne tirent pas sur les câbles de connexion, car cela pourrait provoquer une chute.
• Pour un rendement optimal de l'installation au mur, installez le système d'enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur un mur.
• Pour votre sécurité, si vous ne montez pas l'unité sur un mur, installez-la sur une surface plate et solide où elle ne risque pas de tomber.

10 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvezmettre à jour le microprogramme en connectantle péripérique USB contenant la mise à jour dumicroprogramme enregistré au port USB de votreSoundbar.

Pour plus d'informations sur comment
telecharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics
(www.samsung.com Support).

Ensuite, saisissez ou selectionnez le modele de votre Soundbar, selectionnez Software & Apps, puis Downloads. Le nom de l'option peut varier.

Procedure de mise à jour

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

3. Suivez les étapes ci-dessous pour télécharger le logiciel du produit: Rendez-vous sur le site Web Samsung sur (samsung.com) recherche le nom du modele - selectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)

4. Sauvegardez le logiciel télécharge sur une clé USB et seLECTIONnez «Extraire ici» pour dézipper le fichier.
5. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un cable adaptateur Micro USB. Connectez le cable au port USB sur la Soundbar.
6. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.

7. Lorsque la mise à jour est terminée, la Soundbar s'eteint. Appuyez sur la touche II de la télécommande pendant 5 secondes. «INIT» s'affiche à l'écran puis la Soundbar s'eteint. La mise à jour est terminée.

8. Ce produit estirquéde la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez executer à nouveau la mise à jour.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

3. La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

4. N'eteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
5. Lorsque la mise à jour est terminée, la configuration de l'utilisateur de la Soundbar est réinitialisée. Nous vous recommendons d'écrite vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périhérique de stockage.

11 DÉPANNAGE

Avant de contacter l'assistance, veuillez dire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfonnée.

De l'électricité statique est-elle présente dans l'air?→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→ Consultez les sections sur la connexion Bluetooth aux pages 11 et 17.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée?→ Appuyez sur la touche VOL pour annuler cette fonction.Le volume est-il réglé à son minimum?→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées?→Remplacez avec des piles neuves.Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande?→Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produit si le caisson de basse n'est pas connecté à l'unité principale Soundbar.→Essayez de reconnectcer votre caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.→ Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (-12, de -6 à +6).

12 LICENCE

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

14 REMARQUE IMPORTANTÀ PROPOS DU SERVICE

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparance du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne presente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
- Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectue).

15 SPECIFICATIONS ET GUIDE

Specifications

GÉNÉRAL	USB		5V/0,5A
	Poids	Unité principale Soundbar	2,6 kg
		Caisson de basse (PS-WM30)	7,2 kg
	Dimensions (L x H x P)	Unité principale Soundbar	1010,5 x 54,0 x 87,5 mm
		Caisson de basse (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 ~ 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale Soundbar	30W x 6, 6 ohm
		Caisson de basse (PS-WM30)	160W, 3 ohm
Formats de lecture pris en charge			LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS
Puisance de sortie de l'appareil sans fil		Puisance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz
		Puisance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz

REMARQUES

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)

Consommation électrique totale en veille (W)		2,7W
Bluetooth	Méthode de désactivation du port	Appuyez sur la touche «Bluetooth POWER» sur la télécommande en mode «BT».

Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom de modulo.

Cet équipement peut fonctionner dans tous les pays de l'Union europeenne.

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations reglementaires spécifiques à l'appareil, par ex. la réglementation REACH, WEEE, rendez-vous sur: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

10 Szoftverfrissités 29
