Vrsta izdelka	Zvočna vrstica z brezžičnim nizkotoncem
Znamka	Samsung
Model	HWM550
Dimenzije glavne enote (Š x V x G)	1010,5 x 54,0 x 87,5 mm
Teža glavne enote	2,6 kg
Dimenzije nizkotonca (Š x V x G)	200,0 x 392,0 x 378,0 mm
Teža nizkotonca	7,2 kg
Nazivna izhodna moč	30 W x 6 (6 ohms) + 160 W (3 ohms)
Podprti avdio formati	LPCM 2ch, Dolby Audio, DTS
Povezljivost	HDMI (ARC), optični, AUX, USB (Micro USB), Bluetooth
Napajanje	AC/DC adapter 24 V
Poraba v stanju pripravljenosti	2,7 W
Glavne funkcije	Zvočni načini (Standard, Music, Clear Voice, Sports, Movie), Surround, Bluetooth Power, Auto Power Link, Anynet+, DRC
Priloženi dodatki	Daljinski upravljalnik, bateriji AA x 2, optični kabel, AC/DC adapter, napajalni kabel nizkotonca, vodilo za stensko montažo, stenski nosilci, vijaki
Varnost	Samodejni izklop po 5 minutah brez signala, zaščita pred prenapetostjo
Vzdrževanje in čiščenje	Obrišite z mehko in suho krpo. Ne uporabljajte kemičnih sredstev
Popravljivost	Obrnite se na pooblaščeni servisni center Samsung
Navodila	631 strani, na voljo za prenos

Pogosto zastavljena vprašanja - HWM550 SAMSUNG

Kako povezati zvočno vrstico prek Bluetootha?

Pritisnite tipko Source za izbiro načina BT. Držite tipko Source pritisnjeno več kot 5 sekund, da preklopite v način BT PAIRING. Na svoji mobilni napravi poiščite in izberite [AV] Samsung Soundbar Mxxx M-Series na seznamu Bluetooth.

Kaj storiti, če se nizkotonec ne poveže samodejno?

Preverite, ali so napajalni kabli priključeni. Če zadnja LED na nizkotoncu utripa modro, poskusite ročno povezavo: držite tipko ID SET na zadnji strani nizkotonca 5 sekund (LED postane rdeča, nato utripa modro). Izklopite zvočno vrstico, nato držite tipko VOL na daljinskem upravljalniku 5 sekund, dokler se ne prikaže ID SET. Vklopite zvočno vrstico: modra LED na nizkotoncu mora ostati prižgana.

Kako posodobiti programsko opremo zvočne vrstice?

Prenesite datoteko za posodobitev s spletnega mesta Samsung (www.samsung.com/support) na USB ključ, formatiran v FAT. Priključite ključ prek Micro USB adapterja (ni priložen) na izklopljeno zvočno vrstico. Vklopite zvočno vrstico: prikaže se UPDATE. Po končani posodobitvi se zvočna vrstica izklopi. Za dokončanje pritisnite tipko II na daljinskem upravljalniku za 5 sekund.

Iz zvočne vrstice ne prihaja noben zvok, kaj preveriti?

Prepričajte se, da funkcija Mute ni aktivirana (pritisnite VOL za preklic). Preverite, da glasnost ni na minimumu. Pri žični povezavi mora izbrani vir (D.IN, HDMI, AUX) ustrezati uporabljenemu vhodu. Pri Bluetoothu preverite, ali je naprava pravilno seznanjena.

Daljinski upravljalnik ne deluje, kaj storiti?

Zamenjajte bateriji z novima (tip AA). Preverite, da ni ovir med daljinskim upravljalnikom in zvočno vrstico. Če težava ne izgine, odklopite in ponovno priklopite napajanje zvočne vrstice.

Kako namestiti zvočno vrstico na steno?

Uporabite priloženo vodilo za označevanje lukenj. Izvrtajte luknje in vstavite moznike, primerne za vašo steno. Privijte zaklepne vijake (niso priloženi) s premerom M5 in dolžino ≥ 35 mm. Pritrdite stenska nosilca (desni in levi) na zadnjo stran zvočne vrstice, nato jo obesite na vijake.

Ali lahko uporabim daljinski upravljalnik svojega Samsung televizorja za upravljanje zvočne vrstice?

Da, če je zvočna vrstica povezana prek HDMI ARC ali optičnega kabla s kompatibilnim Samsung televizorjem. Prepričajte se, da je funkcija Anynet+ aktivirana (držite tipko Desno na daljinskem upravljalniku zvočne vrstice 5 sekund). Na zvočni vrstici držite tipko Surround 5 sekund, da preklopite v način SAMSUNG-TV REMOTE.

Kako sinhronizirati zvok s sliko, če pride do zamika?

Pritisnite tipko Nadzor zvoka na daljinskem upravljalniku, nato izberite AUDIO SYNC s tipkama Levo/Desno. Nastavite zamik od 0 do 300 ms s tipkama Gor/Dol. Ta funkcija ni na voljo v načinu USB.

Kaj storiti, če LED na nizkotoncu utripa rdeče?

To označuje napako pri povezavi ali okvaro. Preverite, ali so napajalni kabli pravilno priključeni. Poskusite ročno ponovno povezati nizkotonec (glejte vprašanje 2). Če težava ne izgine, se obrnite na Samsungovo podporo strankam.

Kako očistiti zvočno vrstico?

Uporabite mehko in suho krpo za brisanje površine. Nikoli ne uporabljajte kemičnih sredstev, topil ali pršil. Preprečite, da bi tekočine vstopile v odprtine naprave.

NAVODILA ZA UPORABO HWM550 SAMSUNG

Cujte zvuk TV-a na Soundbaru pomocu zične ili bežične veze.

• Kada je povezan s odabranim televizorima Samsung, sustavom Soundbar moze se upravljati daljinskim upravljačem televizora.

• Pri uporabi optickog kabela ovu funkciju mogu podržavati pametni televizori Samsung s funkcjom Bluetooth koji su proizvedeni 2017. godine.

• Ova funkcija vam omogucava uporabu izbornika TV-a za prerilagodavanje zvučnog polja i razlicitih postavki kao što su glasnoća i isključivanje zvuka.

• Samo jeder televizor möglich biti povezan u jegnom trenutku.

Mere preestrožnosti za postavljanje

• Postavite sa mo na vertikalan zid.
• Ne postavlajte na mestima sa visokom temperaturom ili velikom vlažnosću.
• Proverite da li je zid dovoljno Čvrst da izdrži težinu proizvoda. Ako ici, ojačajte zid ili izaberite drugo mesto za postavljanje.
• Kupite i koristite zavrtnje za pričvršćivanje ili ankere koji su prikladni za tip zida koji imate (gipsana ploča, gvozdena ploča, drvo itd.). Ako je moguce, pričvrstite potporne zavrtnje u stubove zida.

• Kupite zavrtnje za zidnu montažu u skladu sa tipom i debljinom zida na kojiŽelite da montirate uredaj Soundbar.

• Prečnik: M5

Duzina: preporuceje se 35 mm ili duzi.

• Pre postavljanja uredaja Soundbar na zid, povezite kablove uredaja na spoljne uredaje.
• Obavezno iskljucite uredaj i napajanje strujom pre postavljanja. U suprotnom, to moze da dovede do elektricnog udara.

K部件 zidnog nosača

Vodica za montažu na zid

Zavrtanj drzača

(2 komada)

Zavrtanj

(2 komada)

Nosač za montažu

na zid L

Nosač za montažu

na zid D

1. Postavite Vodicu za montazu na zid na zidnu povrsinu.

Vodicu za montazu na zid mora biti nivelisana
- Postavite uredaj Soundbar rajmanje 5 cm ispod televizora, ak je televizor montiran na zid.

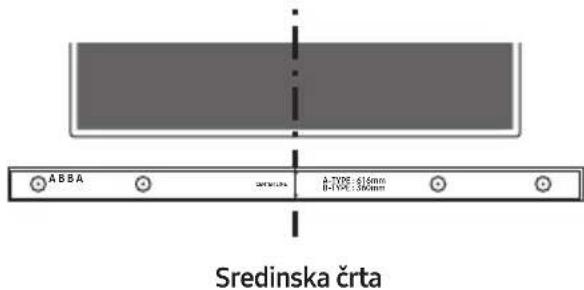

1. Poravnajte Osa papirnog šablona sa sredinom televizora (ako montirate uredaj Soundbar ispod televizora), a zatim pričvrstite Vodicu za montazu na zid za zid koristeci traku.

2. Ako ne montirate uredaj ispod televizora, postavite Osa na sredinu oblasti za montiranje.

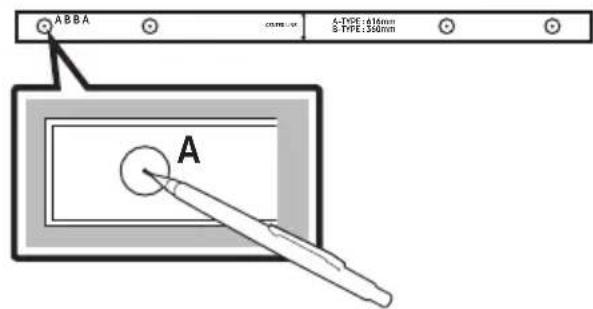

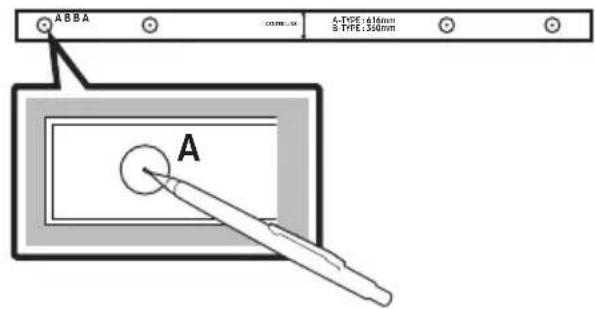

1. Gurnite vrh olovke ili zaostreni vrh drivene olovke kroz centar slika A-TYPE na oba kraja vodice da biste označili otvore za potporne zavrtnje, a zatim uklonite Vodicu za montazu na zid.

1. Burgijom odgovarajuce velicine izbusite otvor na zidu na mestu svake oznake.

2. Ako oznake ne odgovaraju položajima usadnih zavrtnjeva, stavite odgovarajuće ankere ili zavrtnjce za tanke pregrade u otvore pre nego što stavite potporne zavrtnjce. Ako koristite ankere ili zavrtnjce za tanke pregrade, proverite da li su izbušeni otvori dovoljno veliki za korišcene ankere ili zavrtnjce za tanke pregrade.

3. Gurnite zavrtanj (ne isporučuje se) kroz svaki Zavrtanj držača, a zatim Čvrosto uvrnite svaki zavrtanj u otvor za potporni zavrtanj.

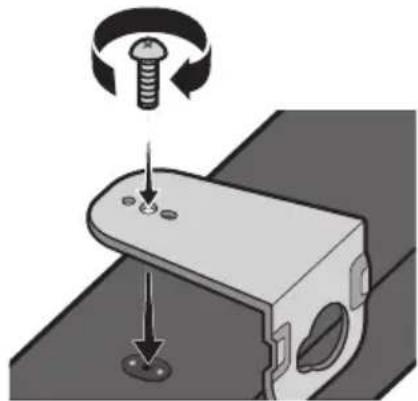

1. Pomocu dva Zavrtanj (M4 x L12) pričvrstite Nosač za montažu na zid Li D na donji deo uredaja Soundbar.
   U cilju prvilne montaže, obavezno poravnajte izbočine na uredaju Soundbar sa otvorima na nosacima.

• Prilikom sklapanja noseci delovi Nosač za montažu na zid treba da se nalaze sa zadnje strane uredaja Soundbar.

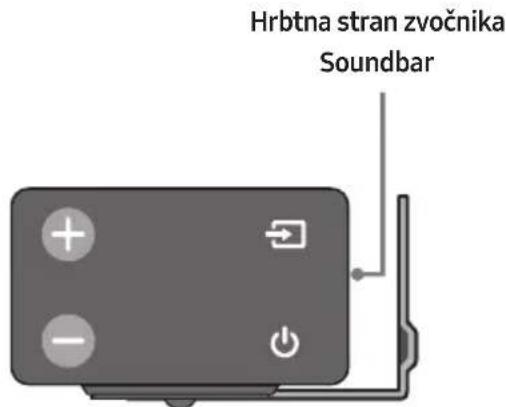

Zadnja strana uredaja Soundbar
Desni kraj uredaja Soundbar

Levi desni nosac su razlicitog oblika. Pozicionirajte ih prvilno.

Desni zidni nosac Levi zidni nosac

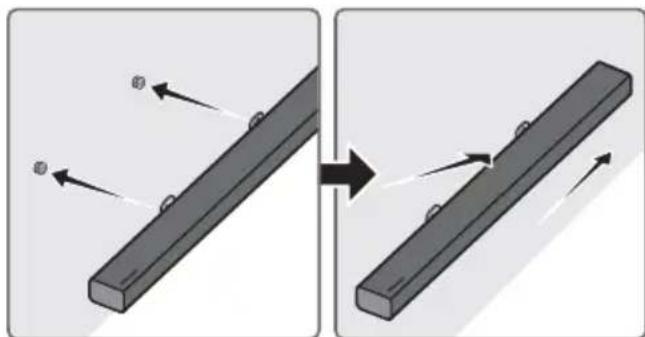

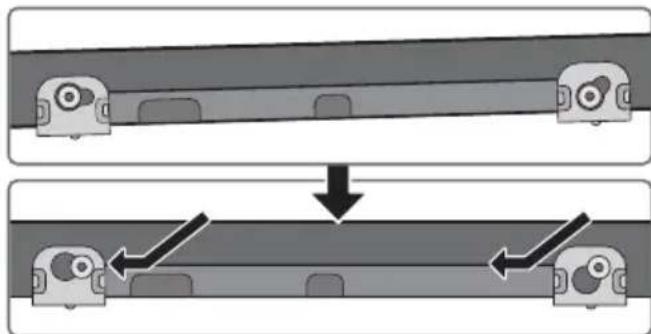

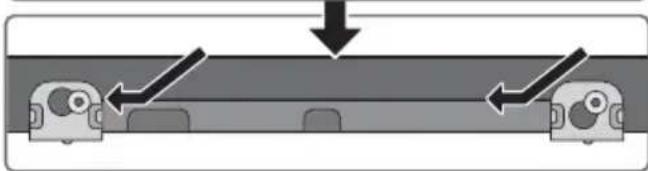

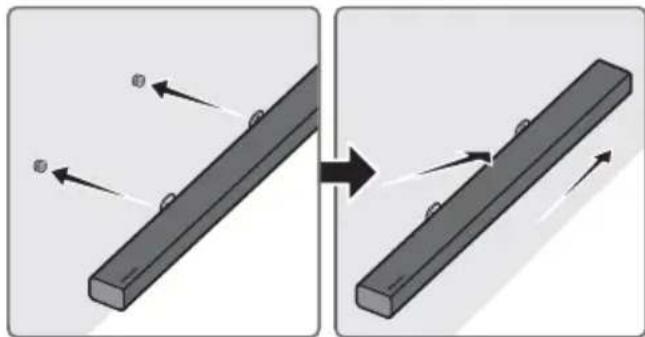

1. Postavite uredaj Soundbar sa pričvršćenim Nosač za montazu na zid taksto stećete okaciti Nosač za montazu na zid na Zavrtanj držača na zidu.

• Malo nagnite uredaj Soundbar da biste stavili glave oba Zavrtanj drzaça u otvore na Nosač za montažu na zid. Gurnite uredaj Soundbar u smeru strelice da biste proverili da li su obe strane dobro pričvršcene.

4	POZOR NEVARNOST ELEKTRICNEGA UDARA. NE ODPIRAJTE.
4	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik s katerim koli delom v notranjosti naprave je nevarno.
!	Ta simbol označuje, da je izdelku prilozena pomembna Dokumentacija o njegovi uporabi in vzdřevanju.
	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebujce varnostne povezave z elektricno ozemljitvivo.
~	Napetost izmeničega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničega toka.
=	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
i	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

OPOZORILO

• Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali elektricnega udara.

POZOR

• ZA ZMANJSANJE NEVARNOSTI ELEKTRICNEGA UDARA VTIKAC DO KONCA POTISNITE V VTICNICO.
• Naprava raj bo vedno vkljucena v ozemljeno elektricno vticnico.
• Če Želite napravo izkljuciti iz elektricnega omrežja, izvlecite vtikač, katerega napajalni kabel nj bo prosto dostopen, iz vtičnice.
• Naprave ne izpostavlajte kapljanju ali pljuskom tekocine. Na napravo ne postavlajte predmetov, napoljenih s tekocino, na primer yaz.
• Čeželite napravo popolnama izključiti, morate izvleči vtič iz elektrICIne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

PREVIDNOSTNI UKREPI

1. Preverite, ali elektricna napeljava v vašem domu ustreza podatkom na identifikacijski nalepki na hrbtni strani naprave. Napravo namestite na vodoravno in Čvrsto podlago (pohistvo) z ustreznim prostorom za prezračevanje 7-10 cm. Prezračevalne reže ne smejo bitiPokrite. Naprave ne postavljajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. ČeŽelite napravo v popolnama izklopiti, izvlecite vtic iz omrežne vticnice. Napravo izklopite iz omrežne vticnice, Če je dlje Časa ne boste uporabljali.
2. Med neurji vtikač izkljucite iz elektricne vticnic. Zvišana napetost, ki jo povzroci strela, lahko poskoduje napravo.
3. Naprave ne izpostavlajte neposredni soncnisvetlobi ali drugim virom toploe. To lahko povzroci pregrevanje in okvaro naprave.

4. Zašcitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali plošco hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem Času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinskimi opadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavljaje ali pregrevajte. Če baterija ni prvilno zamenjana, obstaja nevarnost eksplozije. Zamenjaje jo samo z baterijo iste ali enakovredne vrste.

OTEMPRIROČNIKU

Uporabniški priročnik ima dela: ta preprosti papirnati UPORABNIŠKI PRIROČNIK in podrobni POPOLNI PRIROČNIK, ki ga lahko prenesete.

UPORABNIŠKI PRIROČNIK

Ta priročnik si oglejte za varnostna navodila, namestitev izdelka, dele, povezave in specifikacije izdelka.

POPOLNI PRIROČNIK

Do centra za pomoč strankam lahko dostopate, Če preberete kodo QR. Za ogled priročnika v računalniku ali mobilni napravi s splte nega mesta prenesite priročnik v obliki dokumenta. (http://www.samsung.com/support)

Oblika in specifikacione se lahko spremenijo brez predhodnega opozorila.

VSEBINA

01 Preverjanje component 2

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA) 2

02 Pregled izdelka 3

Sprednja plošca/desna plošca zvočnika Soundbar 3

Spodnja plošča zvočnika Soundbar 4

03 Povezovanje zvočnika Soundbar 5

Prikljucitev v elektricno napajanje 5

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom 6

• Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar 6
• Ročno povežite globokotonski zvočnik, Če samodejna povezana ni uspešna

04 Povezava s televizorjem 9

Metoda 1. Povezava s kablom 9

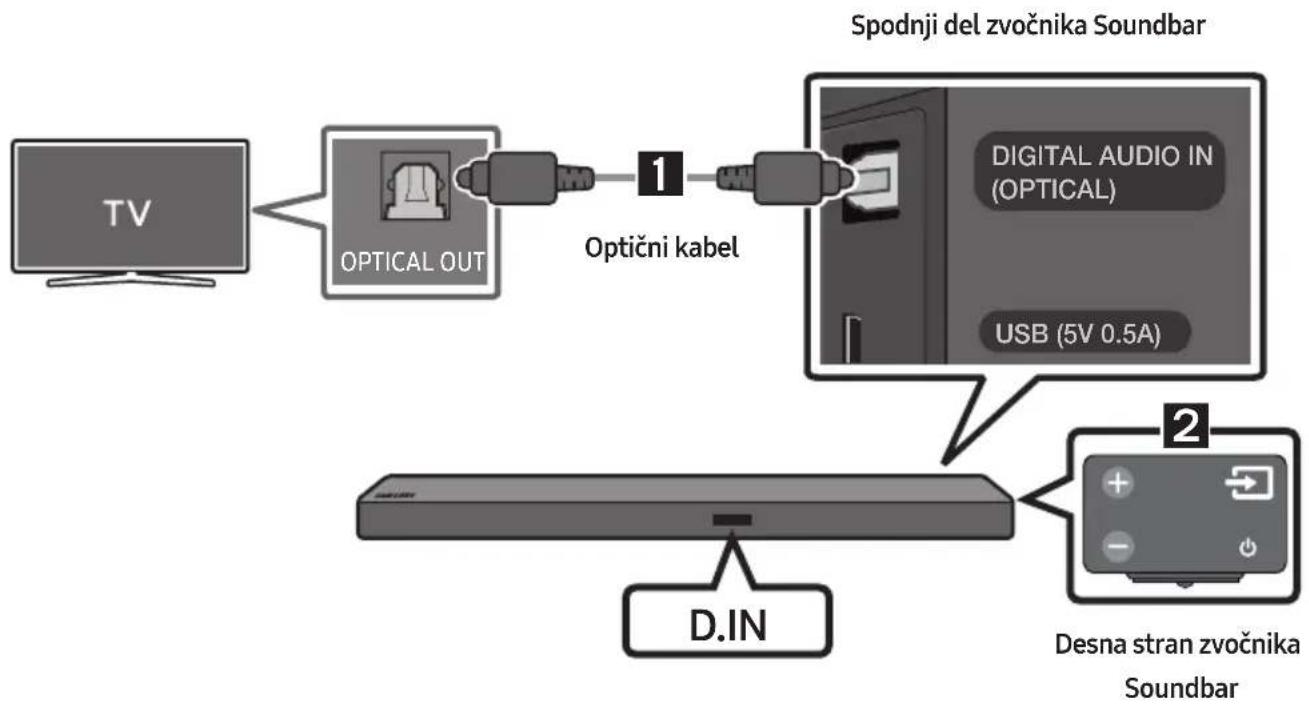

• Povezovanje z optičnim kablom 9

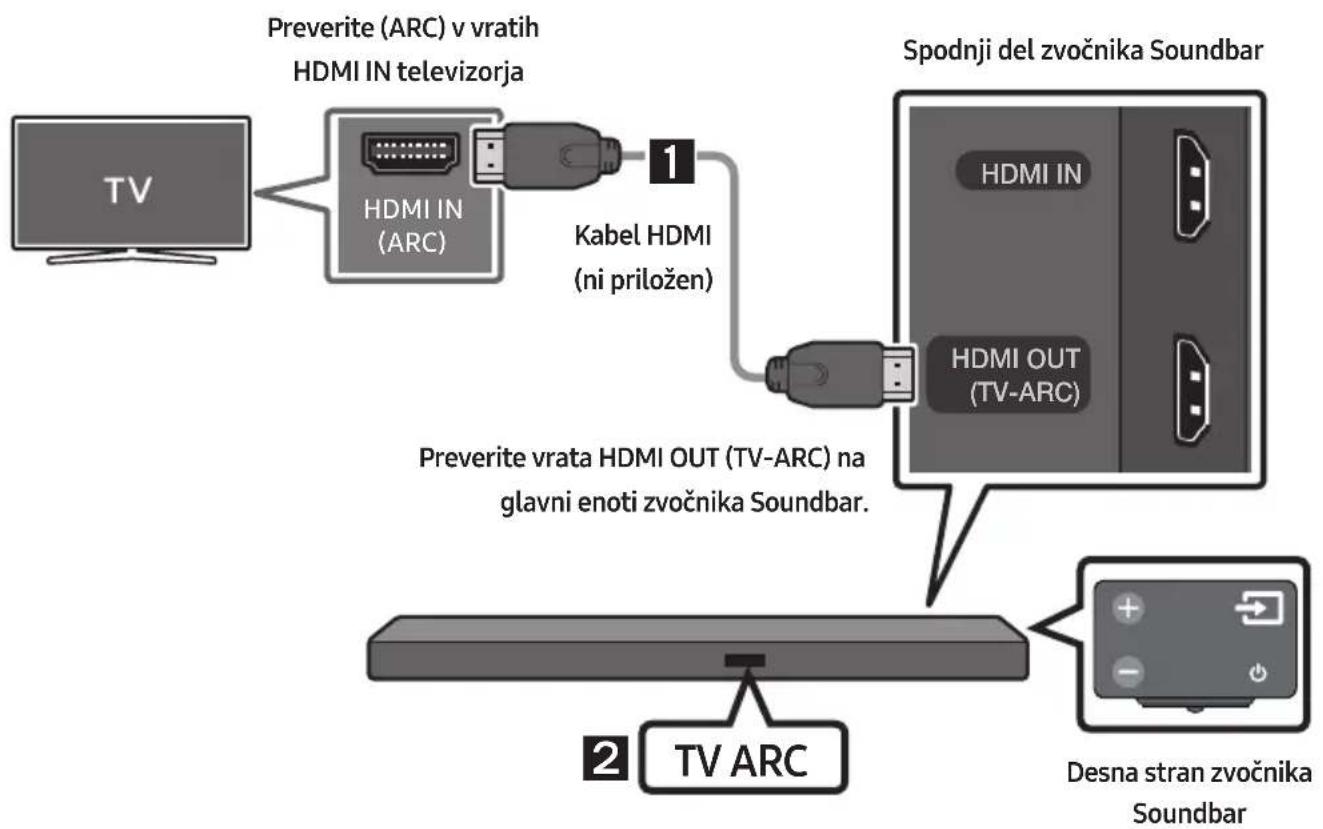

  -Povezovanje televizorjaskablomHDMI 10

Metoda 2. Brezicno povezovanje 11

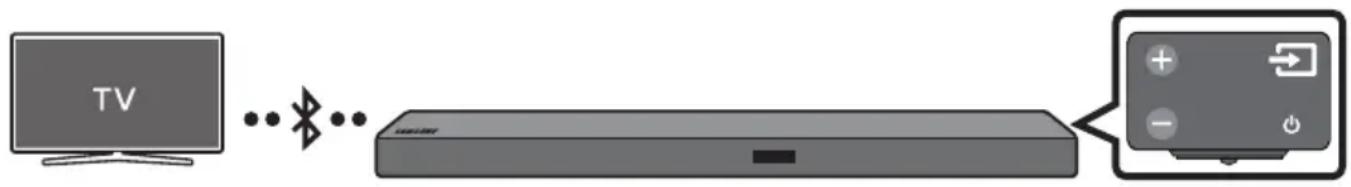

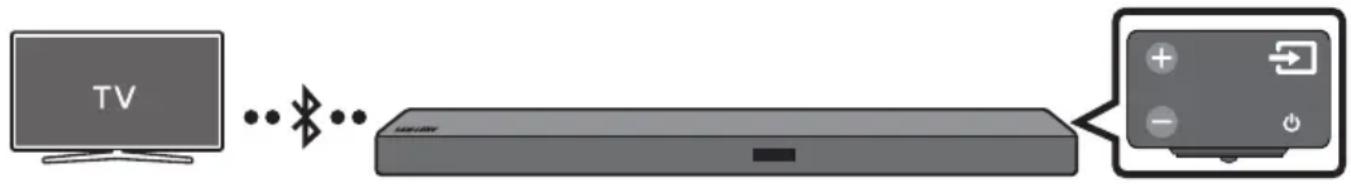

-Povezovanje televizorja prek funkcije Bluetooth 11

05 Povezovanje zunanje naprave 13

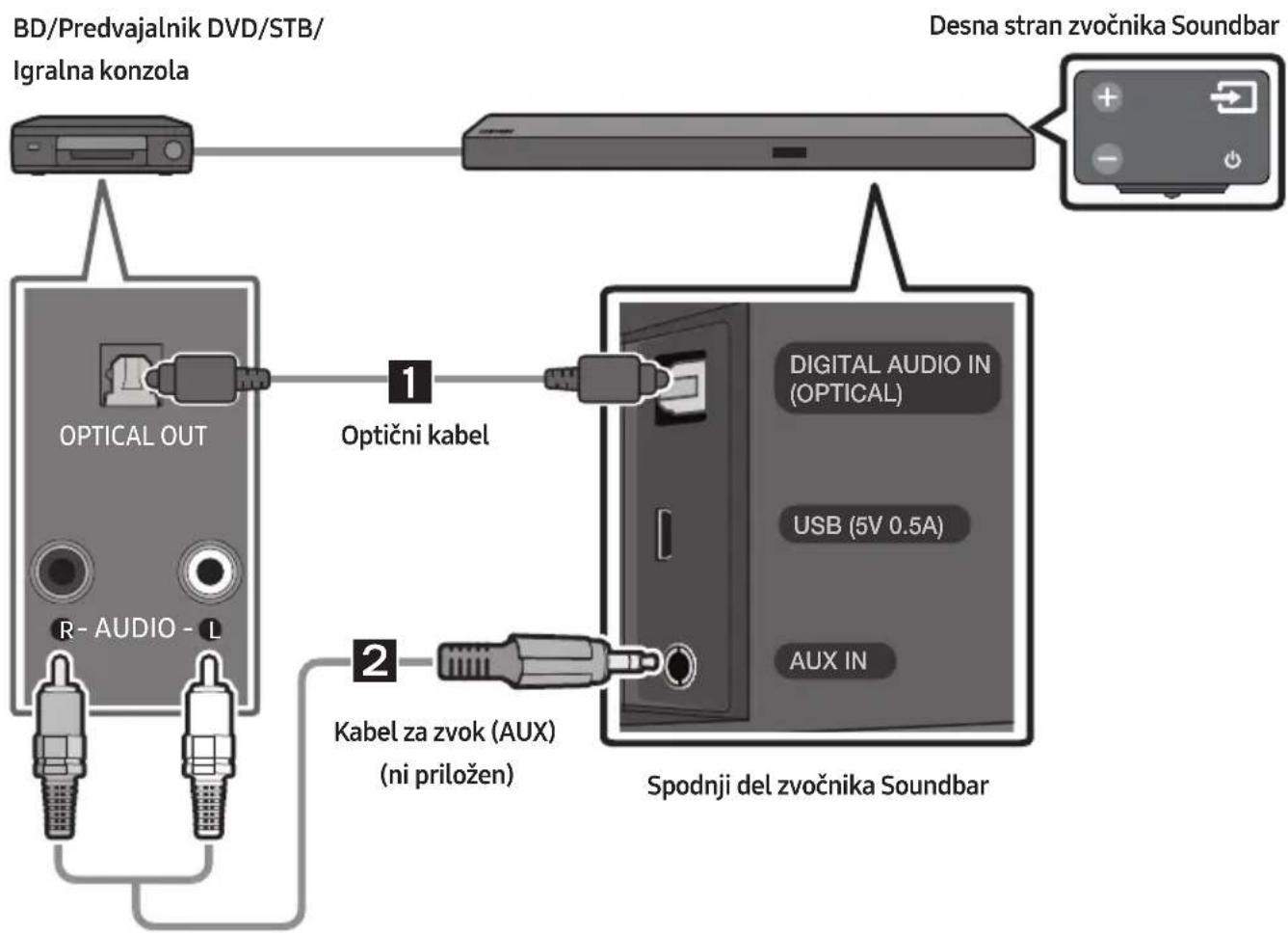

Povezovanje z optičnim ali analognim zvočnim (AUX) kablom 13

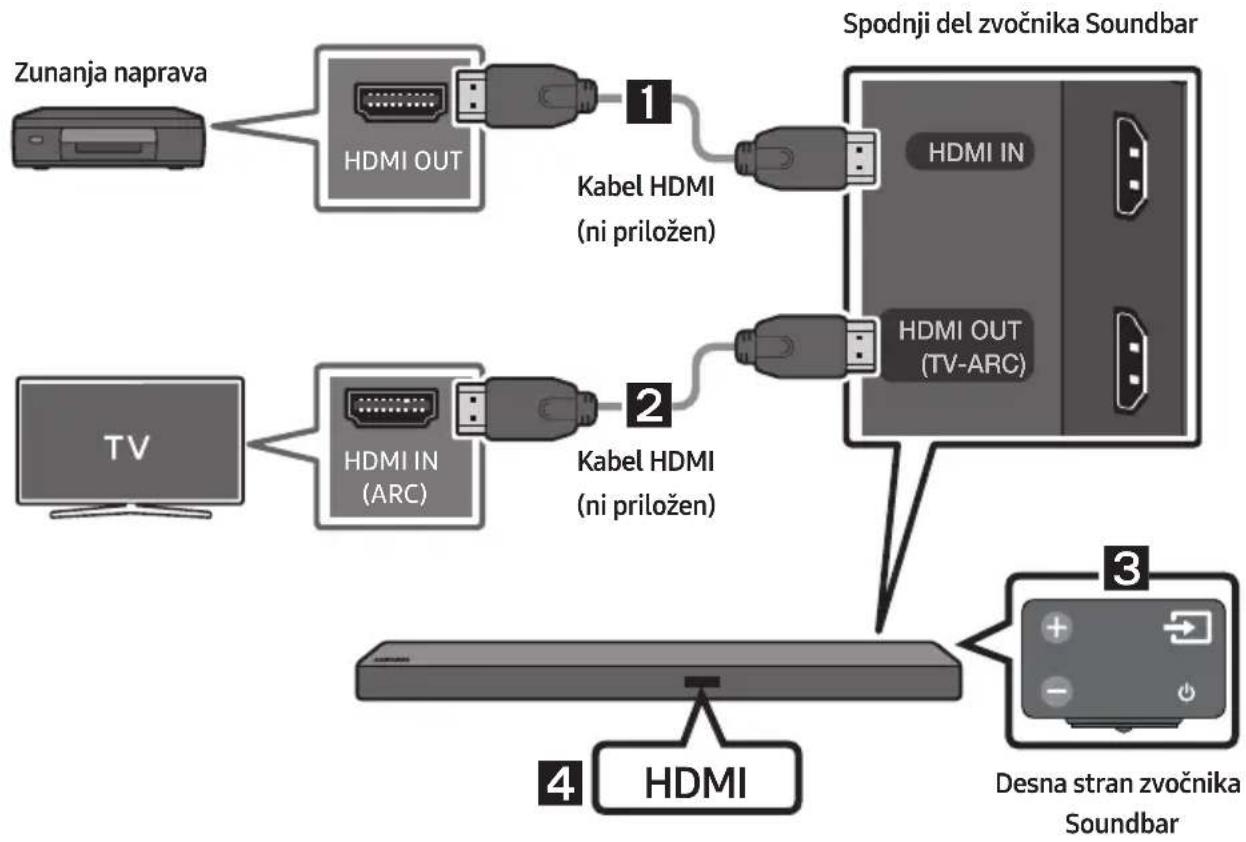

Povezovanje s kablom HDMI 14

06 Povezovanje USB 15

07 Povezovanje mobilne naprave 17

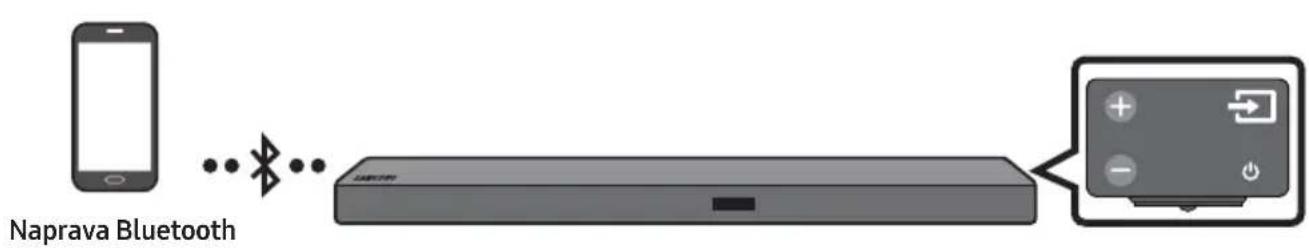

Povezovanje prek vmesnika Bluetooth 17

Uporaba Samsungove applikacije Audio Remote 20

• Namestitev Samsungove aplikacije Audio Remote 20
  Lansiranje Samsungove aplikacije Audio Remote 20

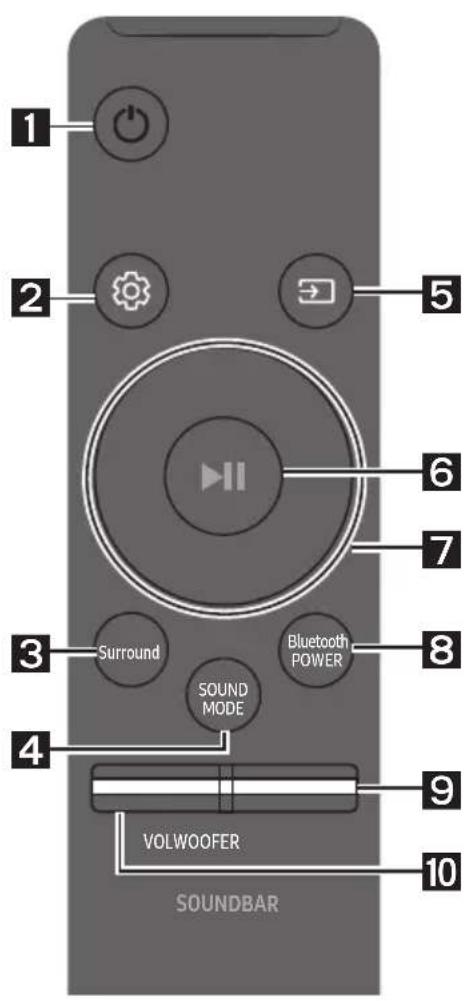

08 Uporaba daljinskega upravljalnika 21

Kako uporabljati daljinski upravljalnik 21
Prilagajaneglasnosti zvočnikaSoundbarzdaljinskim upravljalnikomtelevizorja 24
Uporaba skritih gumbov 25
Izhodne specifikacione za razlicne načine zvočnega učinka 25

09 Namestitev stenskega nosilca 26

Previdnostniukrepi pri namestitvi 26
Komponente stenskega nosilca 26

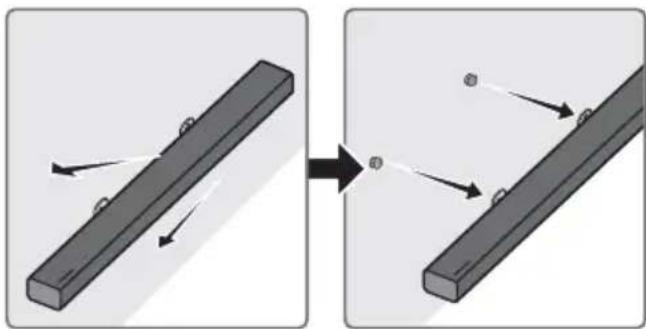

Odstranjevanje zvočnika Soundbar s stene 29

10 Posodobitev programske opreme 29

Postopek posodobitve 30
Če se sporocilo UPDATE ne pojaví 30

11 Odpravljanje napak 31

Licenca 32
Obvestilo o odprtokodnih licencah 32
Pomembno obvestilo o servisiranju 32
Specifikacije in vodnik 33

Tehnicelastnosti 33

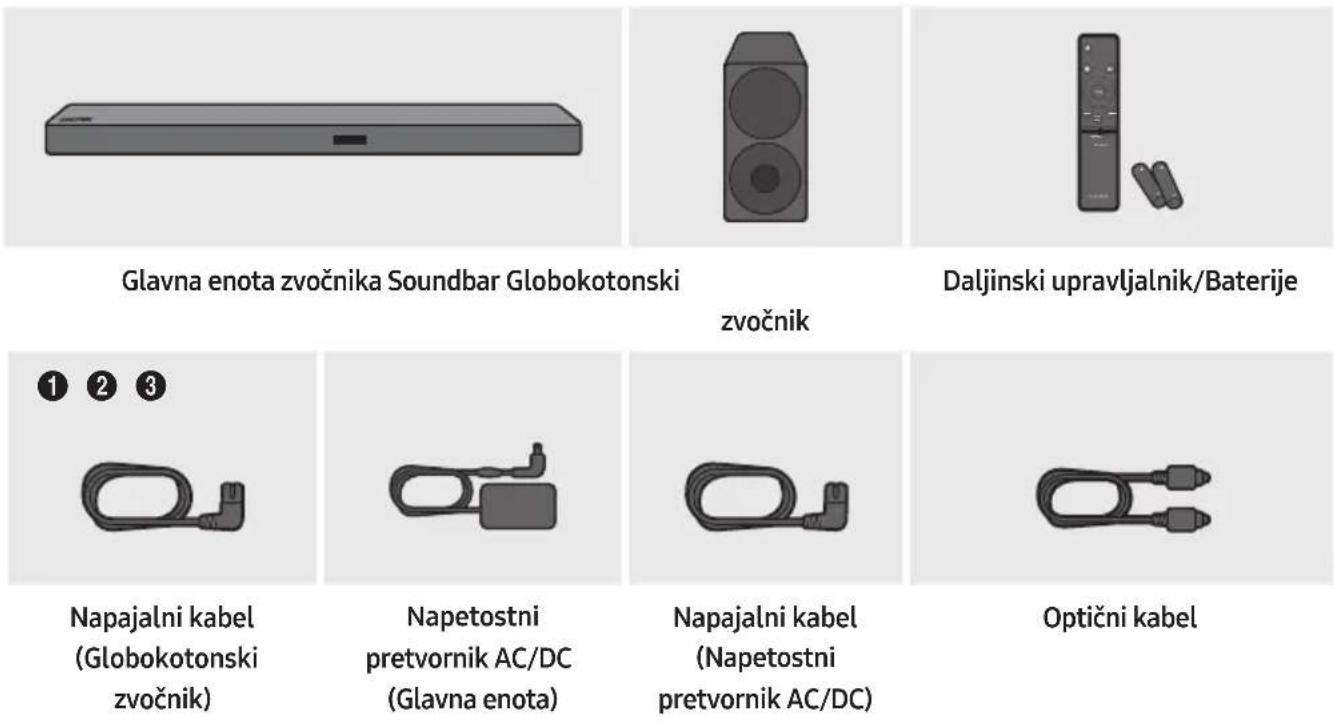

01 PREVERJANE KOMPONENT

• Koraki za elektricno prikljucitev so označeni (1, 2, 3). Za vec informacij o elektricnih priključikh si oglejte stran 5.
• Za dele za namestitev zvočnika Soundbar na steno si oglejte stran 26.
• Kabel pretvornika iz Micro USB v USB in kabel HDMI sta na prodaj ločeno. Za nakup se obrnite na Samsungov servisni center ali podporo za stranke.
• Pripomocki se lahko na videz nekoliko razlikujujo od zgoraj prikazanih.

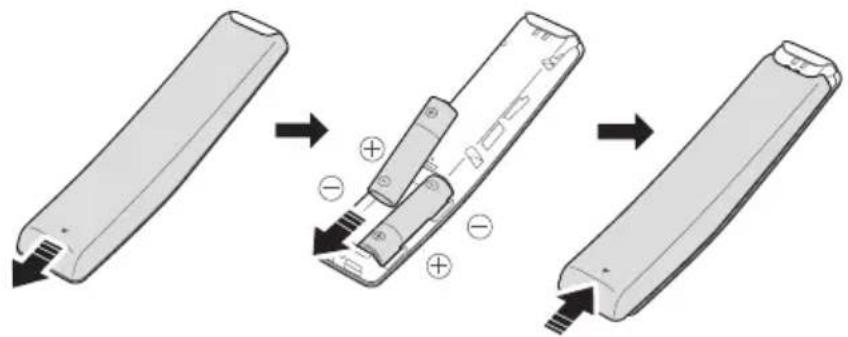

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA)

Pokrov baterije potisnite v smeri puščice, dokler ga v celoti ne odstranite. Vstavite 2 bateriji AA (1,5V), tak do sta njuni polariteti pravalno usmerjeni. Pokrov baterije potisnite nazaj na mesto.

02 PREGLEDIZDELKA

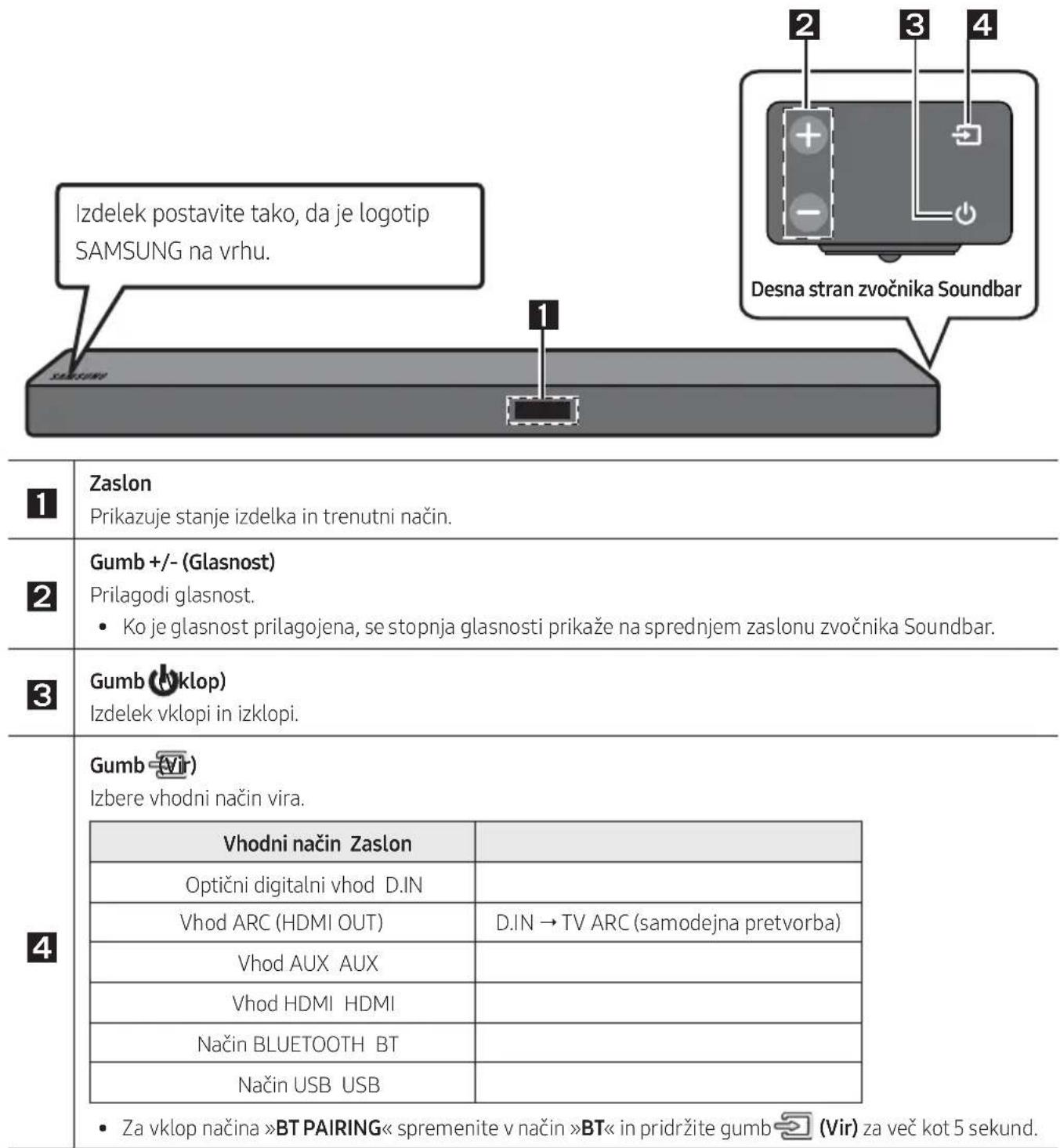

Sprednja plošča/desna plošča zvočnika Soundbar

• Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah.
• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.
• Če Želite poslušati samo zvok z zapisa Soundbar, morate izkljuciti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju.

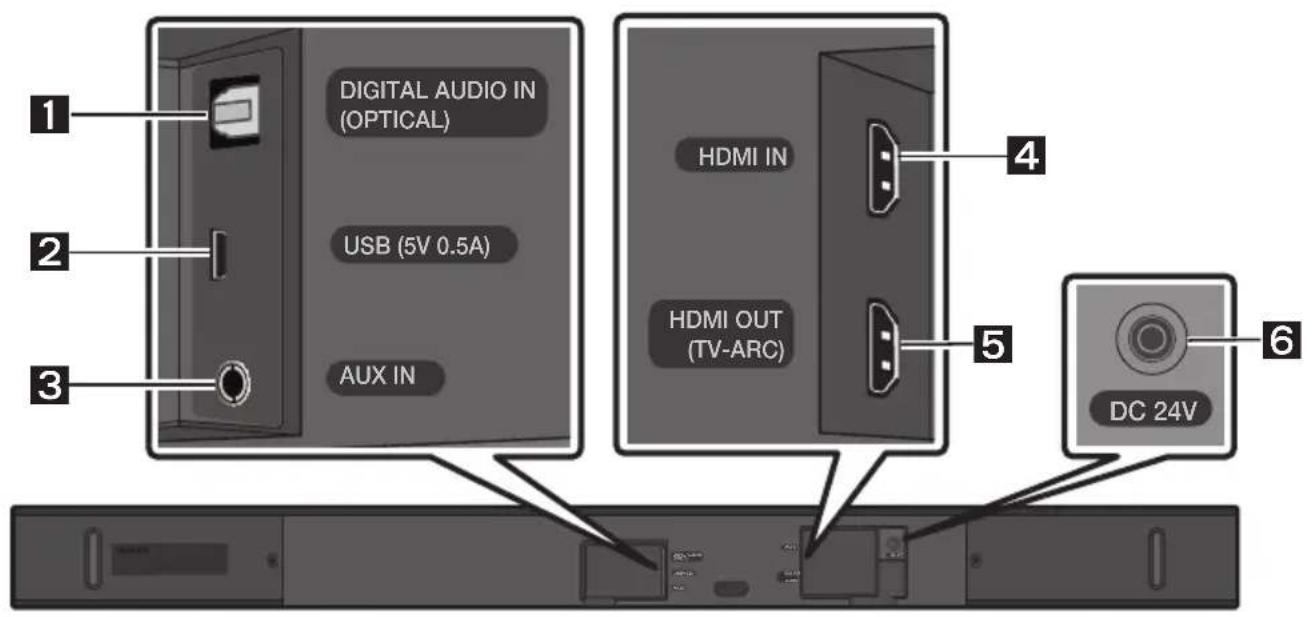

Spodnja plošča zvočnika Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Povežite z digitalnim (optičnim) izhodom zunanje naprave.

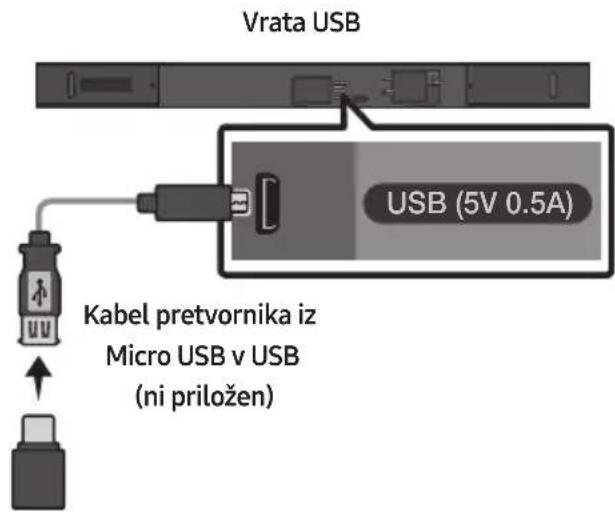

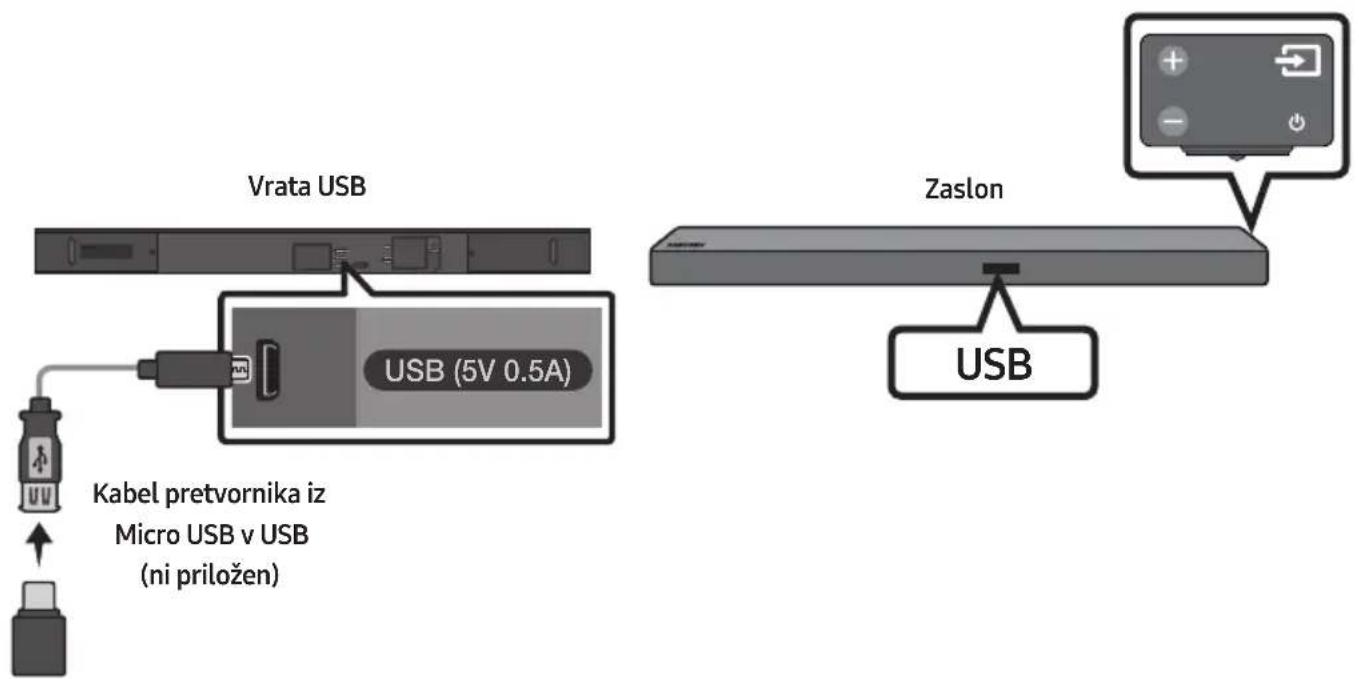

2	USB (5V 0.5A) Tukaj povežite napravo USB za predvajanje glasbenih datotek v napravi USB prek zvočnika Soundbar.
3	AUX IN Povežite se z analognim izhodom zunanje naprave.
4	HDMI IN Hkrati vnaša digitalne video in zvočne signale s kablon HDMI. Povežite z izhodom HDMI zunanje naprave.
5	HDMI OUT (TV-ARC) Povežite s priključkom HDMI (ARC) v televizorju.
6	DC 24V (vhodno napajanje) Povežite napetostni pretvornik.

Čeželite kabel napajalnika za enosmerni/izmenični tok izključiti iz stenske vtičnice, izvlecite priključek. Ne vlecite kabla.
Te enote ali drugih delov ne priključujte v vticnico z izmeničnim tokom, dokler vse povezave med deli niso konçane.

03 POVEZOVANJE ZVOCNIKA SOUNDBAR

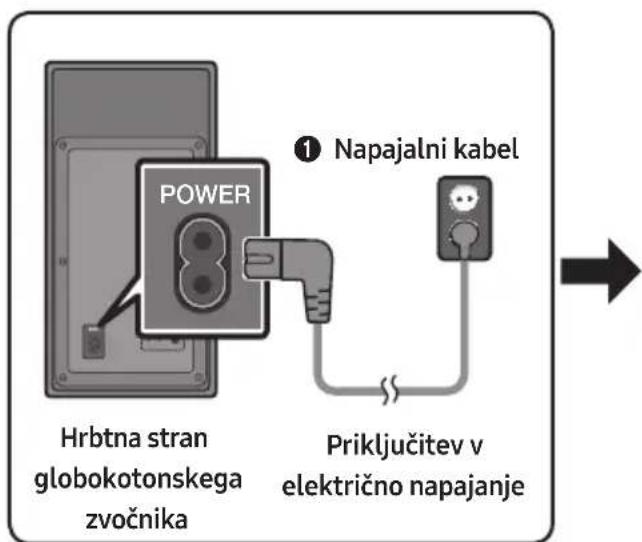

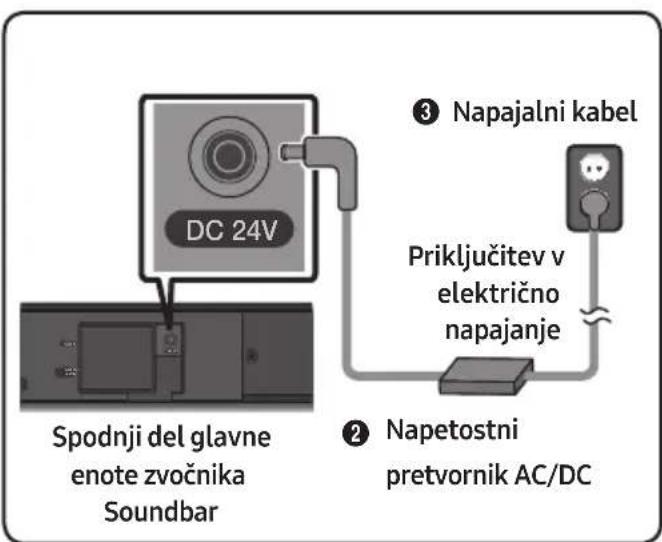

Priključitev v elektricno napajanje

Uporabite napajalne komponente (1, 2, 3), da enote prikljucite na elektricno napajanve naslednjem vrstnem redu: 1.) Globokotonski zvočnik → 2.) Glavna enota zvočnika Soundbar. Ogleje si spodnje slike.

• Za več informacij o potrebni elektrichi energhi in porabi elektrichne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)

• Napetostni pretvornik AC/DC postavite ravno na mizo ali tla. Če napetostni pretvornik AC/DC postavite tak, da je z napajalnim kablon obrnjen navzgor, lahko voda ali drugi predmeti vstopijo v pretvornik in povzročijo njegovo nepravlno delovanje.

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom

Ko je globokotonski zvočnik povezan, lahko uživate v bogatem basu.

Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar

Ko prikljucite napajalna kabla v zvočnik Soundbar in globokotonski zvočnik in ju vklopite, se bo globokotonski zvočnik samodejno povezal z zvočnikom Soundbar.

• Ko je samodejno povezovanje končano, modri kazalniki na hrbtni strani globokotonskega zvočnikazasvetijo.

Lučke kazalnikov LED na hrbtni strani globokotonskega zvočnika

Kazalnik LED	Stanje Opis Rešitev
Modra	Sveti	Uspešno povezan (občajno delovanje)
	Utripa Vzpostavljanje povezave	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen ali malo počakajte. (Če utripanje ne preneha, poskusite globokotonski zvočnik ročno povezati. Oglejte si stran 7.)
Rdeča Sveti	V pripravljenosti (glavna enota zvočnika Soundbar je izklopljena)	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen.
	Povezava ni bila uspešna	Povežite znova. Oglejte si navodila za ročno povezovanje na strani 7.
Rdeča in modra	Utripa Napaka	V priročniku si oglejte podatke za stik s Samsungovim servisnim centrom.

Ročno povežite globokotonski zvočnik, Če samodejna povezana ni uspešna

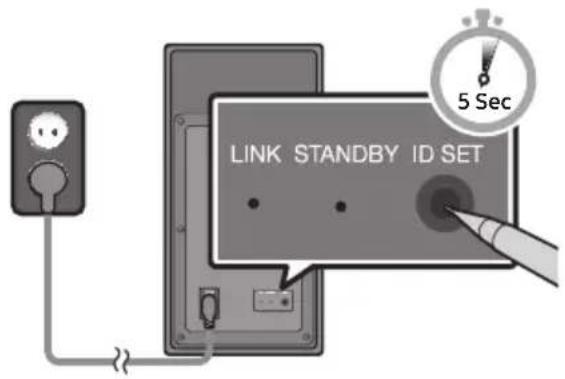

Pred ročnim povezovanjem

• Preverite, ali sta napajalna kabla za zvočnik Soundbar in globokotonski zvočnik pravilno priključena.

• Preverite, ali je zvočnik Soundbar vklopljen.

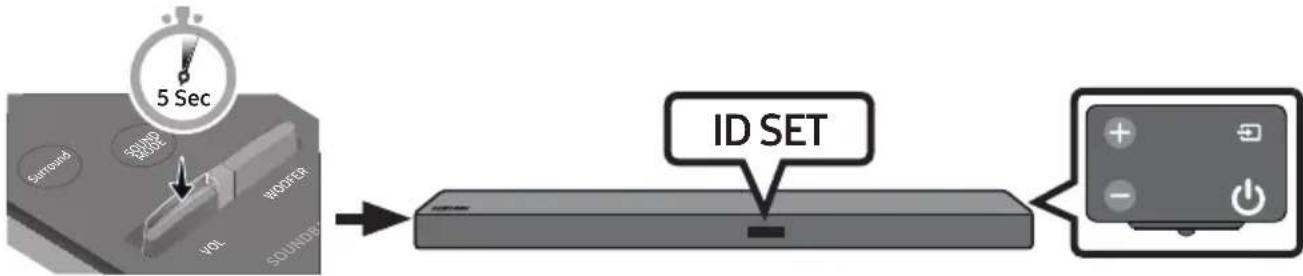

• Na hrbtni strani globokotonskega zvočnika za najmanj 5 sekund pritisnite in pridržite gumb ID SET. Rdeči kazalnik na hrbtni strani globokotonskega zvočnika ugasne in utripne modri kazalnik.

Hrbtna stran globokotonskega zvočnika

1. Izklopite zvočnik Soundbar.
2. Ko je zvočnik Soundbar izklopljen (OFF), pritisnite gumb VOL na daljinskem upravljalniku in ga pridržite najmanj 5 sekund.
3. Na zaslonu zvočnika Soundbar se za 1,3 sekunde pojavi sporocilo ID SET, nato izgine.

1. Ko modri kazalnik na globokotonskem zvočniku utripne, vklopite zvočnik Soundbar z gumbom (Vklop) na desni strani glavne enote ali daljinskem upravljalniku.

2. Ko je povezava uspešno vzpostavljena, modri kazalnik na zadnji strani globokotonskega zvočnika preneha utripati in začne neprekinjeno svetiti.

3. Če postopek povezovanja ne uspe, bo modri kazalnik neprekinjeno utripal. Pojdite na 1. korak in začnite znova.

OPOMBE

• Napajalnega kabla izdelka ali televizorja ne prikljucite v stensko vticnico, dokler vse povezave med deli niso koncane.

• Preden izdelek premaknete ali namestite, izklopite napajanje in izvlecite napajalni kabel.

• Če je glavna enota izklopljena, bo brežični globokotonski zvočnik preklopil v stanje pripravljenosti, lučka STANDBY na zadnjem delu pa bo nekaj krat utripnila modro in nato zasvetila rdeče.

• Če v blizini zvočnika Soundbar uporabljate napravo, ki uporablja enako frekvenco (5,8GHz) kot zvočnik Soundbar, lahko motnje povzroćijo prekinitev zvoka.
• Največja razdalja prenosa brežičega signala glavne enote je priblžno 10 metrov, vendar se lahko razlikuje glide na delovno okolje. Če je med glavno enoto in brežičim globokotonskim zvočnikom stena iz jekla in betona ali kovinska stena,SYSTEM morda sploh ne bo deloval, saj brežični signal ne more prodreti skozi kovino.

VARNOSTNI UKREPI

• Brežične sprejemne antene so vgrajene v brežični globokotonski zvočnik. Enot ne hranite v blžin vode in vlage.
• Za optimalno delovanje zvoka poskrbite, da je območje okrog brežičega globokotonskega zvočnika in modula za brežični spreiemnik (na prodaj ločeno) brez ovir.

Nadgradite na resnico brezicien prostorski zvok s Samsungovim kompletom z brezicinim
zadnjim zvochnikom (SWA-8500S) in zvochnikom Soundbar (na prodaj locen).
Za vec informacij si oglejte Prirochnik za brezici ni zadnji zvochnik Samsung.

04 POVEZAVA S TELEVIZORJEM

Posluşajte zvok televizorjazvočnika Soundbar prek zične ali brezzične povezave.

• Ko je zvočnik Soundbar povezan z izbranimi televizorji Samsung, ga lahko upravljate s televizijskim daljinskim upravljalnikom.

• Če uporabljate optični kabel, lahko to funkcjio podpirajo pametni televizorji Samsung 2017, ki podpirajo povezavo Bluetooth.

• Ta funkcjja omogoča tudi uporabo televizijskega menija za prerilagoditev zvočnega polja in stevilnih nastavitev, kot sta glasnost in izklop zvoka.

Metoda 1. Povezava s kablom

Povezovanje z optičnim kablom

1. Z digitalnim opticnim kablon vtič DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar povežite z vtičem OPTICAL OUT na televizorju.

2. Pritisnite gumb (Vir) na desni plošci ali daljinskem upravljalniku, nato izberite način »D.IN«.

3. Ko je zvočnik Soundbar povezan s pametnim televizorjem Samsung Smart TV iz leta 2017, se funkcija Bluetooth POWER samodejno vklopi in omogovi upravljanje zvočnika Soundbar z daljinskim upravljalnikom televizorja. (Za podrobnosti o funkciji Bluetooth POWER si oglejte stran 23.)

Auto Power Link

Ko vklopite televizor, funkcija Auto Power Link samodejno vklopi zvočnik Soundbar.

1. Zvočnik Soundbar in televizor povežite z digitalnim optichim kablom.

2. Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljaliniku in izberite način «D.IN«.

3. Pritisnite gumb Levo na daljinskem upravljalniku in ga pridrzite 5 sekund, da vklopite ali izklopite funkcjio Auto Power Link.

4. Funkcija Auto Power Link je privzeto nastavljena na ON. (Za izklop te funkcjije z zvočnikom Soundbar izklopite funkcjijo Samodejni vklop.)

5. Odvisno od povezane naprave funkcija Auto Power Link morda ne bo delovala.
6. Ta funkcjja je na voljo samo v načinu »D.IN«.

Povezovanje televizorja s kablom HDMI

1. Ko sta zvočnik Soundbar in televizor vklopljena, priključite kabel HDMI (ni priložen), kot je prikazano na skici.

2. Nazaslonu glavne enote zvočnika Soundbar se pojavi napis «TV ARC« in zvočnik Soundbar predvaja televizijiški zvok

3. Ce televizijski zvok ni slisen, pritisnite gumb (Vir) na daljinskem upravljalniku ali desni strani zvočnika Soundbar, da preklopite v način «D.IN«. Na zaslonu se zaporedno pojavita «D.IN« in «TV ARC« in televizijski zvok se začne predvajati.

4. Ce se nazaslonu glavne enote zvočnika Soundbar ne izpiše «TV ARC«, preverite, ali je kabel povezan z ustreznimi vrati.

5. Če Želite spremeniti glasnost zvočnika Soundbar, uporabite gumbe za glasnost na daljinskem, upravljalniku televizorja.

OPOMBE

• HDMI je vmesnik, ki omogoča digitalni prenos video in avdio podatkov prek enega samega priključka.
• Če ima televizor priključek ARC, kabel HDMI priključite v vchod HDMI IN (ARC).

• Priporoćamo vam, da po moźnsti uporabite breżȩchni kabel HDMI. Če uporabite zȩ矫no povezavo HDMI, izberite kabel s premerom manj kot 14 mm.

• Funkcija Anynet+ mora biti vklopljena.

• Ta funkcjja ni na voljo,Če kabel HDMI ne podpira funkcjje ARC.

Metoda 2. Brežić no povezovanje

Povezovanje televizorja prek funkcije Bluetooth

Ko je televizor povezan prek povezave Bluetooth, lahko slišite stereo zvok brez neprijjetnosti's kabli.

• Naenkat lahko povežete samo en tevizor.

Osnovna povezava

1. Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljalniku in izberite način BT .

2. Spremenite BT v BT PAIRING<

3. Če se pojaví »BT READY«, pritisnite gumb (Vir) na plošci na desni strani zvočnika Soundbar ali na daljinskem upravljalniku in ga pridržite več kot 5 sekund, da se pojaví sporocilo »BT PAIRING«.

4. V televizorju izberite način Bluetooth. (Za vec informacij si oglejte priročnik za televizor.)

5. Naseznamu televizijskega zaslona izberite [AV] Samsung Soundbar Mxxx M-Series.. Razpoložljiv zvočnik Soundbar je naseznamu naprav Bluetooth v televizorju naven den z »Need Pairing« ali »Paired«. Če se šelite povezati z zvočnikom Soundbar, izberite sporocilin vzpostavite povezavo.
6. Ko se televizor poveže, se na sprednjem załonu zvočnika Soundbar pojavi [Ime televizorja] → BT «.
7. Zdaj lahko televizijski zvok slišite iz zvočnika Soundbar.

Če se naprava ne poveže

• Če se naseznamu pojavi predhodna povezava z zvočnikom Soundbar (npr.»[AV] Samsung Soundbar Mxxx M-Series«), jo izbrišite.
• V načinu >BT « pritisnite in pridržite gumb (Vir) na desni plošci zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund, da preklopite v način»BT PAIRING«.

Nato na iskalnem seznamu televizorja izberite [AV] Samsung Soundbar Mxxx M-Series*.

Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY : V tem načinu lahko išcete predhodno povezane televizorje ali se povežete z zvočnikom. Soundbar iz predhodno povezane mobilne naprave.
• BT PAIRING: V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu «BT«, pritisnite in pridržite gumb (Vir) na zgornji plošci zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena,Če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
  Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: - Če je okrog zvočnika Soundbar močno elektrčno polje.

• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljaje v blžino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brežićno omrežje LAN itd.).

Prekinjanje povezave med zvočnikom Soundbar in televizorjem

Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljalniku in preklopite v kateri kolinačin razen »BT«.

• Prekinitev povezave traja, ker mora televator prejeti odziv iz zvočnika Soundbar.

(Cas se lahko razlikuje, odvisno od modela televizorja.)

• Če šelite preklicati samodejno povezavo med zvočnikom Soundbar in televizorjem prek vmesnika

Bluetooth, pritsnite in 5 sekund držite gumb (Predvajanje/Začasna ustavitev) na daljinskem upravljaliniku v stanju BT READY«. (Preklopite iz Vklop → Izklop)

05 POVEZOVANJE ZUNANJE NAPRAVE

Čeželite predvajati zvok zunanje naprave prek zvočnika Soundbar, povežite zunanjo napravo prek zičega ali brežičega omrežja.

Povezovanje z optičnim ali analognim zvočnim (AUX) kablom

1 Opticni kabel

Vhod DIGITAL AUDIO IN (OPTICAL) na glavni enoti z digitalnim opticnim kablon povezite z vticem OPTICAL OUT na vhdni napravi.
2 Izberite način »D.IN«, takо da na desni plošči ali daljinskem upravljalniku pritisnete gumb

(Vir).

2 Kabla za zvok (AUX)

Vhod AUXIN (zvok) na glavni enoti s kablom za zvok povežite s priključkom AUDIO OUT na vchodni napravi.
Izberite način «AUX«, takо da na desni plošči ali daljinskem upravljalniku pritisnete gumb (Vir).

Povezovanje's kablom HDMI

1. Kabel HDMI (ni prilozen) v vticu HDMI IN na zadnji strani izdelka povezite z vticem HDMI OUT v digitalni napravi.
2. Kabel HDMI (ni prilozen) v vticu HDMIOUT (TV-ARC) na zadnji strani izdelka povezite s priključkom HDMI IN v televizorju.
3. Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljalniku in izberite način »HDMI«
4. Način »HDMI« je prikazan na zaşlonu zvočnika Soundbar in zvok se predvaja.

06 POVEZOVANJE USB

V zvočniku Soundbar lahko predvajate glasbene datoteke iz naprave za shranjevanje.

1. Kabel pretvornika iz Micro USB v USB povežite z moškim priključkom USB 2.0 Micro USB (vrsta B) na enam koncu, standardniŽenski vtič 2.0 USB (vrsta A) na drugem koncu pa z vtičem Micro USB na zvočniku Soundbar.
2. Kabel pretvornika iz Micro USB v USB je na prodaj ločeno. Za nakup se obrite na Samsungov servisni center ali podporo za stranke.
3. Napravo USB povežite zŽenskim koncem kabla pretvornika.
4. Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljaliniku in izberite način «USB«.
5. Na zaslonu se pojavi USB

6. Prek zvočnika Soundbar predvajaje glasbene datoteke iz naprave za shranjevanje.

7. Zvočnik Soundbar se samodejno izklopi (Auto Power Off),Če več kot 5 minut ni povezana nobena naprava USB.

Seznam združljivosti

Končnica Kodek Hitrost vžorčenja Bitna hitrost
*.mp3 MPEG 1 Layer2	16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
*.wma Wave_Style	MSAudio1 16 KHz ~ 48 KHz 56 ~ 128 kb/s
	Wave_Style_MSAudio2 16 KHz ~ 48 KHz 56 ~ 128 kb/s
*.aac	AAC	16 KHz ~ 96 KHz	48 ~ 320 kb/s
	AAC-LC	16 KHz ~ 96 KHz	128 ~ 192 kb/s 5.1-kanalni 320 kb/s
	HE-AAC	24 KHz ~ 96 KHz	48 ~ 64 kb/s 5.1-kanalni 160 kb/s
*.wav	-	16 KHz ~ 48 KHz	do 3000 kb/s
*.ogg	OGG 1.1.0	16 KHz ~ 48 KHz	50 ~ 500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 KHz ~ 96 KHz	do 3000 kb/s

• Če imate v napravi USB shranjenih prevec map in datotek, lahko traja nekaj Časa, da zvočnik Soundbar dostopi do datotek in jih predvaja.

07 POVEZOVANJE MOBILNE NAPRAVE

Povezovanje prek vmesnika Bluetooth

Ko je mobilna naprava povezana prek vmesnika Bluetooth, lahko slišite stereo zvok brez neprijjetnosti s kabli.

• Naenkat lahko povežete največ eno napravo Bluetooth.

Osnovna povezava

1. Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in izberite način «BT«.

2. Spremenite BT v BT PAIRING

3. Če se pojavī >BT READY«, pritisnite gumb (Vir) na plošči na desni strani zvočnika Soundbar ali na daljinskem upravljaliniku in qa pridžite več kot 5 sekund, da se pojavī >BT PAIRING«.

4. Naseznamu izberite [AV] Samsung Soundbar Mxxx M-Series

- Ko je zvočnik Soundbar povezan z napravo Bluetooth, se na sprechnjem załonu pojav [Ime naprave Bluetooth] BT<.

1. S povezavo prek vmesnika Bluetooth predvajaje glasbene datoteke iz naprave prek zvočnika Soundbar.

Če se naprava ne poveže

• Ce se naseznamu pojavipredhodnapovezavzvočnikomSoundbar (npr. [AV]SamsungSoundbarMxxxM-Series),joizbrišite.
  V načinu »BT « pritisnite in pridržite gumb (Vir) na desni plošci zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund, da preklopite v način »BT PAIRING«.

Nato na iskalnemseznamunapraveBluetooth izberite>>[AV]SamsungSoundbarMxxxM-Series

Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY: V tem načinu lahko išcete predhodno povezane televizorje ali se povežete z zvočnikom. Soundbar iz predhodno povezane mobilne naprave.
• BT PAIRING: V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu «BT«, pritisnite in pridržite gumb (Vir) na zgornji plošci zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, Če bo razdalja med enoto Soundbar in napravo Bluetooth vecja od 10 m.
  Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: - Če je okrog zvočnika Soundbar močno elektrčno polje.

• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljaje v blizino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečić, naprav za brežićno omrežje LAN itd.).
  Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

• Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).
  Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (Hands Free).

• Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro »[AV] Samsung Soundbar Mxxx M-Series « med pri Kazakhstani napravami te naprave samodejno preklopili zvočnik Soundbar v način »BT«.

• Funkcija je na voljo samo,重点领域 je zvočnik Soundbar naveden naseznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem rajmanj enkrat povezana.)

• Zvočnik Soundbar se bo prikazal naseznamu majdenih naprav naprave Bluetooth samo,Če bo na nadzorni plošci zvočnika Soundbar prikazano BT READY«.

• Zvočnika Soundbar ni mogоće seznaniti z drugo napravo Bluetooth, ce je funkcjija Bluetooth v uporabi.

Funkcija Bluetooth POWER je vklopljena (Bluetooth POWER)

Če se naprava Bluetooth, ki je bila predhodno povezana, poskuša povezati z zvočnikom Soundbar, ko je funkcija Bluetooth POWER je vklopljena in je zvočnik Soundbar izklopljen, se zvočnik samodejno vklopi.

1. Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, ko je zvočnik Soundbar vklopljen.
2. Nazaslonu zvočnika Soundbar se pojaví «ON-BLUETOOTH POWER«.

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjemzaslonu zvočnika Soundbar pojavilo sporocilo »BT DISCONNECTED«.

Prekinjane povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisnite gumb (Vir) na plošci na desni strani ali daljinskem upravljalniku in spremenite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikujie, odvisno od naprave Bluetooth)
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaşlonu zvočnika Soundbar pojavilo sporocilo »BT DISCONNECTED«.

OPOMBE

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, Če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Naprava Soundbar se po 5 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoca, da se medsebojno povezujeo s brežićno povezavo kratkega doseg.

• Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, Če:

• Je del ohiša v stiku s sprejemnim/oddajnim systemdom naprave Bluetooth ali Soundbar.

• Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;

• Je naprava izpostavljena elektricnim motnjam zaradi naprav, ki delujejo v enakem frekvencnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brežičnih omrežij.

• Napravo Soundbar seznanite z napravo Bluetooth takto, da ju približate drugo drugi.

• Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.
• Na območijh s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.
• Povezava Bluetooth deluje samo, Če je naprava dovolj blizuSYSTEMA. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjsa zaradi ovir, kot so stene ali yrata.
• Ta brežična naprava lahko med delovanjem povzroči elektricne motnje.

Uporaba Samsungove aplikacije Audio Remote

Namestitev Samsungove aplikacije Audio Remote

Za upravljanje zvočnika Soundbar s pametno napravo in Samsungovo aplikacijo Audio Remote iz trgovine Google Play prenesite Samsungovo aplikacijo Audio Remote.

Raziskava trga : Samsung Audio Remote

Lansiranje Samsungove aplikacije Audio Remote

Za lansiranje in uporabo Samsungove aplikacije Audio Remote se dotaknite ikone Audio Remote na pametni napravi in sledite navodilom na zasplunu.

• Samsungova aplikacija Audio Remote je združljiva samo z Androidovimi mobilnimi Telefoni in napravami z operacijskim systemdom Android 3.0 ali novejšimi.

08 UPORABA DALJINSKEGA UPRAVLJALNIKA

Kako uporabljati daljinski upravljalnik

1	Vklop	Vklopä ali izklopi zvočnik Soundbar.
2	Upravljanje zvoka	Izbirate lahko med TREBLE, BASS ali AUDIO SYNC. • Za prilagoditev glasnosti visokih ali nizkih tonov v nastavitvah zvoka izberite TREBLE ali BASS in nato z gumboma Gor/Dol nastavite glasnost od -6 do +6. • Pritisnite in zadržite gumb (Upravljanje zvoka) za približno 5 sekund, da prilagodite zvok za vsak frekvenčni pas. Izbirate lahko med 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10 kHz (Levo/Desno) ter vsako nastavite med -6 in +6 (Gor/Dol). • Če slika in zvok med televizorjem ter zvočnikom Soundbar nista usklajena, v Nastavitvah zvoka izberite AUDIO SYNC in nato z gumboma Gor/Dol nastavite zamik zvoka med 0 in 300 milisekundami. (Razen načina «USB«) • Funkcija Audio Sync je podphta samo v nekaterih funkcjiah.

3	Surround	Funkcija prostorskega zvoka doda zvoku globino in obćutek prostora. Vsakić, ko pritisnete ta gumb, se izmenjata funkcjji ON ali OFF. • ON: Predvaja zvok prek vseh zvočnikov. • OFF: Zvok izvirnega kanala lahko slišite iz već zvočnikov.
	Surround
4	SOUND MODE SOUND MODE	Želeni zvočni učinek lahko izberete z izbiro STANDARD, MUSIC, CLEAR VOICE, SPORTS ali MOVIE. Če Želite uživati v izvirnem zvoku, izberite način «STANDARD«. • DRC (Dynamic Range Control) Omogoča uporabo nadzora dinamičnegа obsega pri predvajanju posnetkov Dolby Digital. Če v stanju pripravljenosti pritisnete in pridržite gumb SOUND MODE, se bo način DRC vklopi ali izklopil. Ko je način DRC vklopljen, se glasnost zvoka zmanjša. (Zvok bo morda popačen.)
5	Vir	Pritisnite za izbor vira, povezanega z zvočnikom Soundbar. • Način BT PAIRING Za vklop načina «BT PAIRING« v način «BT« pritisnite in pridržite gumb «(Vir) dlje kot 5 sekund. Za podrobnosti glejte stran 17. • Funkcija Auto Power Down Enota se v naslednjih priterih samodejno izklopi. - Način D.IN / HDMI / BT / USB: Če ni zvočnega signala 5 minut. - Način AUX: - Če kabel za zvok (AUX) ni priključen 5 minut. - Če 8 ur ni vnosa s TIPKO, ko je kabel za zvok (AUX) priključen. (Funkcijo Auto Power Down lahko izklopite samo v tem primerus.) - Če Želite funkcijo Auto Power Down izklopiti, ko ste v načinu «AUX«, pritisnite in 5 sekund držite gumb «II. Na zaslonu se pojav sporocílo «ON-AUTO POWER DOWN «/»OFF-AUTO POWER DOWN «.
6	Predvajanje/ Začasna ustavitev	Pritisnite gumb «II, da začasno ustavite glasbeno datoteko. Če gumb pritisnete še enkrat, se glasbena datoteka začne predvajati.
7	Gor/dol/ levo/desno	Pritisnite izbrano območje, da izberete Gor/Dol/Levo/Desno.
		Pritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcjie. • Ponavljanje Če Želite uporabiti funkcjio Repeat v načinu «USB«, pritsnite gumb Gor. • Preskakovanje glasbe Pritsnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko. • Anynet+ / Auto Power Link Funkcjji Anynet+ in Auto Power Link lahko vklopite ali izklopite. Funkcjji Anynet+ in Auto Power Link lahko upravljate z gumboma Desno in Levo. - Anynet+ : Če sta zvočnik Soundbar in televizor Samsung povezana s kablon HDMI, lahko zvočnik Soundbar upravljate z daljinskim upravljalnikom televizorja. Za preklop funkcjie Anynet+ med ON in OFF pridžite gumb Desno za 5 sekund. - Auto Power Link : Če je zvočnik Soundbar s televizorjem povezan z digitalnim opticnim kablam, se zvočnik Soundbar samodejno vklopi, ko vklopitje televizor. Za preklop funkcjie Auto Power Link med ON in OFF pridžite gumb Levo za 5 sekund. - Funkcjia Anynet+ / Auto Power Link je privzeto nastvljena na ON.
8	Bluetooth POWER Bluetooth POWER	Pritisnite za vklop in izklop funkcjie Bluetooth POWER ali funkcjie za omejitev glasnosti. • Funkcjija Bluetooth POWER : Če je zvočnik Soundbar v načinu pripravljenosti in je funkcjija Bluetooth POWER vklopljena, se bo zvočnik Soundbar samodejno vklopi in prek vmesnika Bluetooth povezal z napravo, ko vklopitje predhodno povezano napravo Bluetooth. - Ko je funkcjija Bluetooth POWER vklopljena, je na zaslonu zvočnika Soundbar napis «ON-BLUETOOTH POWER«. Če Želite izklopiti funkcjio Bluetooth POWER, enkrat pritsnite gumb Bluetooth POWER. Nato je na zaslonu na sprednji strani napis «OFF-BLUETOOTH POWER«. - Ko je vklopljen način «D.IN« in je zvočnik Soundbar povezan s pametnim televizorjem Samsung Smart TV iz leta 2017, lahko zvočnik Soundbar upravljate z daljinskim upravljalnikom televizorja. V tem načinu ne morete izklopiti funkcjie Bluetooth POWER. • Funkcjija za omejitev glasnosti: Ker lahko pri visokih stopnjah glasnosti pride do okvare sluha, ta funkcjija preragodi glasnost na vrednost 20, Če je nastvljena na višjo vrednost. - Privzeto je funkcjija za omejitev glasnosti izklopljena. Nastavljena glasnost se ohrani ob izklopu naprave. - Če Želite nastavitev spremeniti, pritsnite in 5 sekund držite gumb Bluetooth POWER na daljinskem upravljalniku. Ko je omejitev glasnosti izklopljena, je na zaslonu na sprendji strani prikazan napis «V FREE«, ko pa je funkcjija vklopljena, pa napis «V LOCK«.
9	WOOFER	Za prilagoditev glasnosti globokotonskega zvočnika na -12 ali -6 do +6 pritisnite gumb gor ali dol. S pritiskom tega gumba glasnost globokotonskega zvočnika povrnete na stopnio 0.
10	VOL	Za prilagoditev glasnosti pritisnite gumb gor ali dol. • Nemo Pritisnite gumb VOL, da utišate zvok. Za ponovni vklop zvoka pritisnite gumb še enkrat.

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja

V meniju televizorja nastavite zvočnik televizorja v televizorju Samsung na zunanje zvočnike. (Za več informacij si oglejte priročnik za televizor.)

• Ko namestite zvočnik Soundbar, lahko prilagodite glasnost zvočnika Soundbar z daljinskim upravljalnikom IR, ki je bil priložen televizorju Samsung. (Če te funkcjje ne Želite uporabljati, ko je zvočnik Soundbar vklopljen, pritisnite in za 5 sekund pridržite gumb Surround. Nazaslonu zvočnika Soundbar se pojav sporocilo «OFF-TV REMOTE« in funkcjja se izklopi.)

Čeželite prilagoditi glasnost samo z daljinskim upravljalnikom televizorja Samsung, pritisnite in za več kot 5 sekund pridržite gumb Surround, dokler se na załonu zvočnika Soundbar ne pojaví sporocilo «SAMSUNG-TV REMOTE«.

• Vsakič, ko gumb Surround držite 5 sekund, se način preklopi v naslednjem zaporedju: «SAMSUNG-TV REMOTE« (privzeti način) → «OFF-TV REMOTE« → «ALL-TV REMOTE«.

• Čeželite glasnost zvočnika Soundbar prilagoditi z daljinskim upravljalnikom drugega proizvajalca, vklopite zvočnik Soundbar, pritisnite in 5 sekund pridržite gumb Surround (na zaşlonu zvočnika Soundbar se pojav sporočilo «OFF-TV REMOTE«), gumb Surround izpustite in ga znova pritisnite ter pridržite za več kot 5 sekund. (Na zaşlonu zvočnika Soundbar se pojav sporočilo «ALL-TV REMOTE«.)

• Ta funkcjja morda ne bo na voljo, odvisno od daljinskega upravljalnika.
  Proizvajalci, ki podpirajo to funkcjio: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Uporaba skritih gumbov

Skriti gumbi		Referenčna stran
Gumb za daljinski upravljanje Funkcija
Surround	Vklop/izklop funkcjije Daljinski upravljalnik za televizor	Stran 24
(Vir)	Povezovanje BT Stran 17
II (Predvajanje/Začasna ustavitev)	Vklop/izklop funkcjije Auto Power Down (način AUX)	Stran 22
	Inicializacija (V pripravljenosti) Stran 30
VOL	ID SET (V pripravljenosti)	Stran 7
Levo	Auto Power Link ON/OFF	Stran 10
Desno Anynet+ ON/OFF Stran 23
(Upravljanje zvoka)	7 Band EQ Stran 21
SOUND MODE	DRC ON/OFF (V pripravljenosti)	Stran 22
Bluetooth POWER	Vklop/izklop omejitve glasnosti	Stran 23

Izhodne specifikacja za razlicne naćine zvoćnega učinka

Učinek		Vhod	Izhod
			Razen kompleta z brežičim zadnjim zvočnikom	Vključno s kompletom z brežičim zadnjim zvočnikom
Surround	ON	2.0 kanala	3.1 kanala	5.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala
Sound Mode	STANDARD	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala
	MUSIC	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala
	CLEAR VOICE	2.0 kanala	3.1 kanala	5.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala
	SPORTS	2.0 kanala	3.1 kanala	5.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala
	MOVIE	2.0 kanala	3.1 kanala	5.1 kanala
		5.1 kanala	3.1 kanala	5.1 kanala

• Komplet z breziciñim zadnjim zvočnikom je na prodaj ločeno. ČeŽelite kupiti komplet, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.

09 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi pri namestitvi

• Namešćajte samo na navpične stene.

• Ne namešćajte v prostor z visoko temperaturo ali vlažnostjo.

• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Čeni, steno ojačajte ali izberite drugo mesto namestitve.

• Kupite in uporabite pritrdilne vijake ali nastavke, ki so primerni za vašo steno (mavčna plošča, zelezna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.
  Stenske vijake kupite glede na vrsto in debelino stene, na katero zeite namestiti zvočnik Soundbar.

• Premer: M5

Dolžina: priporočena 35 mm ali daljša.

Kable iz enote prikljucite v zunanje naprave, preden zvočnik Soundbar namestite na steno.
- Prepričajte se, da je enota izklopljena in brez elektricnega napajanja, preden jo namestite. V nasprotnem primeru lahko pride do elektricnega udara.

K部件 stenskega nosilca

Priročnik za namestitev na steno

Držalo vijaka (2 kosa) Vijak (2 kosa) Stenski nosilec L Stenski nosilec D

1. Stensko vodilo postavite ob povrsino stene.

Stensko vodilo mora biti poravnano.
- Ce je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

1. Sredinski crto papirnate predloge

poravnajte s sredino televizorja (ce zvočnik Soundbar namescate pod televizor) in s trakom namestite Stensko vodilo na steno.

• Če zvočnika ne namescate pod televizor, Sredinskićt o postavite na sredino območja namestitve.

1. Skozi sredino slick A-TYPE na vsaki strani vodila potisnite konico pisala ali svincnika, da označite luknji za podpornava vijaka, nato Stensko vodilo odstranite.

1. Z vrtalno krono ustrezne velikosti pri vsaki oznaki v steni izvrtajte luknjo.

2. Ce oznaki ne ustrezata položajem vijakov, morate pred vstavitvijo podpornih vijakov v luknji vstaviti ustrezni vijačni ali stenski sidri. Če uporabljate vijačni ali stenski sidri, se prepričajte, da sta luknji, ki jih boste izvirtali, dovolj veliki za sidri, ki ju boste uporabili.

3. Vijak (ni prilozen) potisnite skozi Drzalo vijaka in nato oba vijaka cvrsto privijte v luknjo podpornega vijaka.

1. Uporabite dva Vijaka (M4 x L12), da privijete oba Stenska nosilca L in D na spodnji del zvočnika Soundbar.

Za ustrezno prileganje morate poravnati izbokline na zvočniku Soundbar z luknjami na nosilcih.

Pri namestitvi zagotovite, da so obesalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar.

Desni zadnji del zvočnika Soundbar

Levo in desno drzalo sta razlicnih oblik. Prepričajte se, da ste ju pravilno obrili.

Stensko drzalo D Stensko drzalo L

1. Zvočnik Soundbar namestite s priloženimi Stenskimi nosilci, tak do stenski nosilec obesite na Držala vijakov na steni.

Zvočnik Soundbar rahlo nagnite, da vstavite obe glavi Držala vijaka v luknji Stenskega nosilca. Zvočnik Soundbar potisnite v smeri pusice, da zagotovite, da sta obe strani Čvrsto pritrjeni.

Odstranjevanje zvočnika Soundbars stene

1. Če Želite zvočnik Soundbar odstraniti s stenskega nosilca, ga potisnite v smeri pusčice ter rahlo nagnite in nato povlecite stran od stene, kot je prikazano na sliki.

• Na enoto se ne obesajte, ne udarajte po nnej in ne dovolite, da pade na tla.
• Enoto pričvrstite na steno, da ne pade. Če enota pade, vas lahko poškoduje ali se poškoduje izdelek.
• Ko je enota namescena, zagotovite, da otroci ne vlecejo za povezovalne kable, saj lahko pade.
• Za njboljse delovanje izdelka, ki je montiran na steno, nj bo system zvočnikov vsaj 5 cm pod televizorjem TV,Če je ta montiran na steno.
• Ce enote ne boste namestili na steno, jo zaradi varnosti namestite na varno, ravno povrsino, da ne bo mogla pasti.

10 POSODOBITEV PROGRAMSKE OPREME

Samsung bo morda v prihodnje nudil posodobitve za strojno opremo sistemasoundbar.

Če je na voljo posodobitev, lahko strojno opremo posodobite tak, da napravo USB, v kateri je shranjena posodobitev strojne opreme, prikljucite v vrata USB na zvočniku Soundbar.

Za več informacij o prenosu posodobitvenih datotek pojdite na splletno mesto Samsung Electronics (www.samsung.com → Support). Nato vnesite ali izberite model zvočnika Soundbar, izberite Programska oprema in aplikácije ter nato Prenosi. Ime možnosti se lahko razlikuje.

Postopek posodobitve

1. Kabel pretvornika iz Micro USB v USB povežite z moškim priključkom USB 2.0 Micro USB (vrsta B) na enam koncu, standardni šenski vtič 2.0 USB (vrsta A) na drugem koncu pa z vtičem Micro USB na zvočniku Soundbar.

2. Kabel pretvornika iz Micro USB v USB je na prodaj ločeno. Za nakup se obrnite na Samsungov servisni center ali podporo za stranke.

3. Za prenos programske opreme izdelka upoštevajte spodnje korake: Pojdite na splletno mesto Samsung (samsung.com) pošcite ime modela - izberite možnost podpore za stranke (ime možnosti se lahko spremeni)

4. Shranite preneseno programsko opremo na ključek USB in izberite možnost »Razširi sem«, da razširite mapo.
5. Izklopite zvočnik Soundbar in prikljucite ključek USB s posodobitvijo programske opreme vženska vrata kabla vmesnika za Micro USB. Kabel povežite z vrati USB na zvočniku Soundbar.
6. Vklopite zvočnik Soundbar. V 3 minutah se pojavi sporočilo «UPDATE« in posodobitev se začne.

7. Ko je posodobitev zakljucena, se zvočnik Soundbar izklopi. Pritisnite gumb II na daljinskem upravljalniku in ga pridržite 5 sekund. Na zaşlonu se pojav sporocilo INIT«, nato se zvočnik Soundbar izklopi. Posodobitev je končana.

8. Ta izdelek vsebuje funkcjio DUAL BOOT.
   Če se vgrajena programska oprema ne posodobi, jo lahko znova posodobite.

Če se sporočilo UPDATE ne pojaví

1. Izklopite zvočnik Soundbar, izvlecite in nato v vrata USB zvočnika Soundbar znova prikljucite napravo za shranjevanje USB, ki vsebuje posodobitvene datoteke.

2. Napajalni kabel zvočnika Soundbar izvlecite, ga ponovno priključite in vklopite zvočnik Soundbar.

3. Posodobitev vgrajene programske opreme morda ne bo pravilno delovala,Če so v napravi za shranjevanje USB shrjene zvočne datoteke,ki jih podpira zvočnik Soundbar.

4. Med posodabljanjem ne izklopite napajanja ali odstranite naprave USB. Po končani posodobitvi vgrajene programske opreme se bo glavna enota samodejno izklopila.
5. Ko je posodobitev končana, se v zvočniku SoundbarINALizira uporabniška nastavitev. Priporočamo, da si nastavitve zapišete, da jih boste po posodobitvi lahko preprosto ponastavili. Posodobitev vgrajene programske opreme ponastavi tudi povezavo globokotonskega zvočnika. Če se povezava z globokotonskim zvočnikom po posodobitvi ne vzpostavi znova samodejno, si oglejte stran 6. Če posodobitev programske opreme ni uspešna, preverite, ali je ključek USB okvarjen.
6. Uporabniki operacikskega systemd Mac OS morajo pri formatiranju naprave USB uporabiti obliko MS-DOS (FAT).
7. Posodobitev prek vmesnika USB morda ne bo na voljo, odvisno od proizvajalca naprave za shranjevanje USB.

11 ODPRAVLJANJE NAPAK

Preden zaprosite za pomoč, preverite spodnje.

Enota se ne vklopi.

Je elektricni kabel priključen v vticnico?

Elektricni kabel prikljucite v vticnico.

Ko pritisnem gumb, funkcija ne deluje.

Je v zraku statična elektrika?

Izvlecite elektricni kabel in ga znova priključite.

V načinu BT prihaja do prekinitev zvoka.

Oglejte si razdelke o povezavah Bluetooth na straneh 11 in 17.

Ni zvoka.

Je vklopljena funkcija Nemo?

Pritisnite gumb VOL, da jo prekličete.

Je glasnost nastavljena na najnizjo?

Daljinski upravljalnik ne deluje.

So baterije iztrošene?

Zamenjajte jih z novimi.

Je razdalja med daljinskim upravljalnikom in glavno enoto zvočnika Soundbar prevelika?

→ Daljinski upravljalnik približajte glavni enoti zvočnika Soundbar.

Rdeča lučka LED na globokotonskem zvočniku utripne, iz zvočnika pa se ne sliši zvoka.

Ta težava se lahko pojavi, Če globokotonski zvočnik ni povezan z glavno enoto zvočnika Soundbar.

Poskusite znova povezati globokotonski zvočnik. (Oglejte si stran 6.)

Globokotonski zvočnik opazno hresci in vibrira.

Poskusite prilagoditi vibriranje globokotonskega zvočnika.

Pritiskajte gumb WOOFER na daljinskem upravljalniku gor ali dol, da prilagodite glasnost zvočnika. (med -12, -6 in +6).

12 LICENCA

DOLBY

AUDIO

Čeželite poslati povpraševanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-posto ([e-mail]).

14 POMEMBNO OBVESTILO O SERVISIRANJU

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
  V naslednjih primerih vam lahko zaračunamo administrativne stroške:

(a) e na domPoklicete serviserja in se izkaze, da izdelek niPokvarjen (kar pomeni, daniste prebrali tega uporabniškega priročnika);
(b) Če napravo prinesete na servis in se izkaže, da niPokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).
- O znesku administrativnih stroškov vas bom obovestili pred začetakom dela na izdelku oz. pred obiskom na domu.

15 SPECifikACije IN VODNIK

Tehnicne lastnosti

SPLOŠNO	USB		5V/0,5A
	Teža	Glavna enota zvočnika Soundbar	2,6 kg
		Nizkotonski zvočnik (PS-WM30)	7,2 kg
	Mere (Š x V x G)	Glavna enota zvočnika Soundbar	1010,5 x 54,0 x 87,5 mm
		Nizkotonski zvočnik (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Območje obratovalne temperature		+5°C do +35°C
	Območje obratovalne vlăznosti		10 % ~ 75 %
OJACEVALNIK	Nazivna izhodna moč	Glavna enota zvočnika Soundbar	30W x 6, 6 OHM
		Nizkotonski zvočnik (PS-WM30)	160W, 3 OHM
Podprte oblike zapisa za predvajanje			LPCM 2ch, Dolby Audio™ (podpira Dolby® Digital), DTS
Izhodna moč brežične naprave		Največja oddajna moč vmesnika BT	100 mW pri 2,4-2,4835 GHz
		Največja oddajna moč vmesnika SRD	25 mW pri 5,725-5,825 GHz

OPOMBE

• Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehnicih podatkov brezvnapreisniega bvestila.
• Podatki teže in dimenzije so približni podatki.
• Za več informacij o elektricnem napajanju in porabi elektricne energije si oglejte oznako na izdelku. (Oznaka : Spodnji del Glavne enote Zvočnika Soundbar)

Skupna poraba v stanju pripravljenosti (W)		2,7W
Bluetooth Način	deaktivaciJE vrat	Na daljinskem upravljalniku pritisnite gumb «Bluetooth POWER«, ko ste v načinu «BT«.

• Družba Samsung Electronics izjavlja, da je ta oprema skladna z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.samsung.com pojdite v razdelek Podpora > Iskanje podpore za izdelek in vnesite ime modela. To opremo je mogoče uporabljati v vseh državah EU.

(velja za države z locenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalazi pomeni, da baterij v tem izdelku ob izteku njihove Življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinskimi opadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje Živo srebro, kadmij ali svinec v količinah, ki presegajo referencingne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zašcitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka

(odpadna elektricna & elektronska oprema)

(velja za države z locenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaci j pomeni, da izdelka in njegove elektronske dodatne opreme (npr. elektricnega polnilnika, slusalk, kabla USB) ob koncuŽivljenjske dobe ni dovoljeno odvreci med gospodinjske opadke. Te izdelke ločite od drugih vrst oepadkov in jih odgovorno predajte v recikliranje ter takto spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje lijudi zaradi nenadzorovanega odstranjevanja oepadkov.

Uporabniki v gospodinjstvih nj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kopili, ali na krajevni upravni organ.

Poslovni uporabniki raj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpisi o baterijah, obisce:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html
