HASZNÁLATI ÚTMUTATÓ HW132 MAKITA

B4 Napájací kábel so zástrčkou

B5 Vysokotlaková hadica

B6 Nádrž pre čistiaci prostriedok

4.4.1 Príslušenstvo

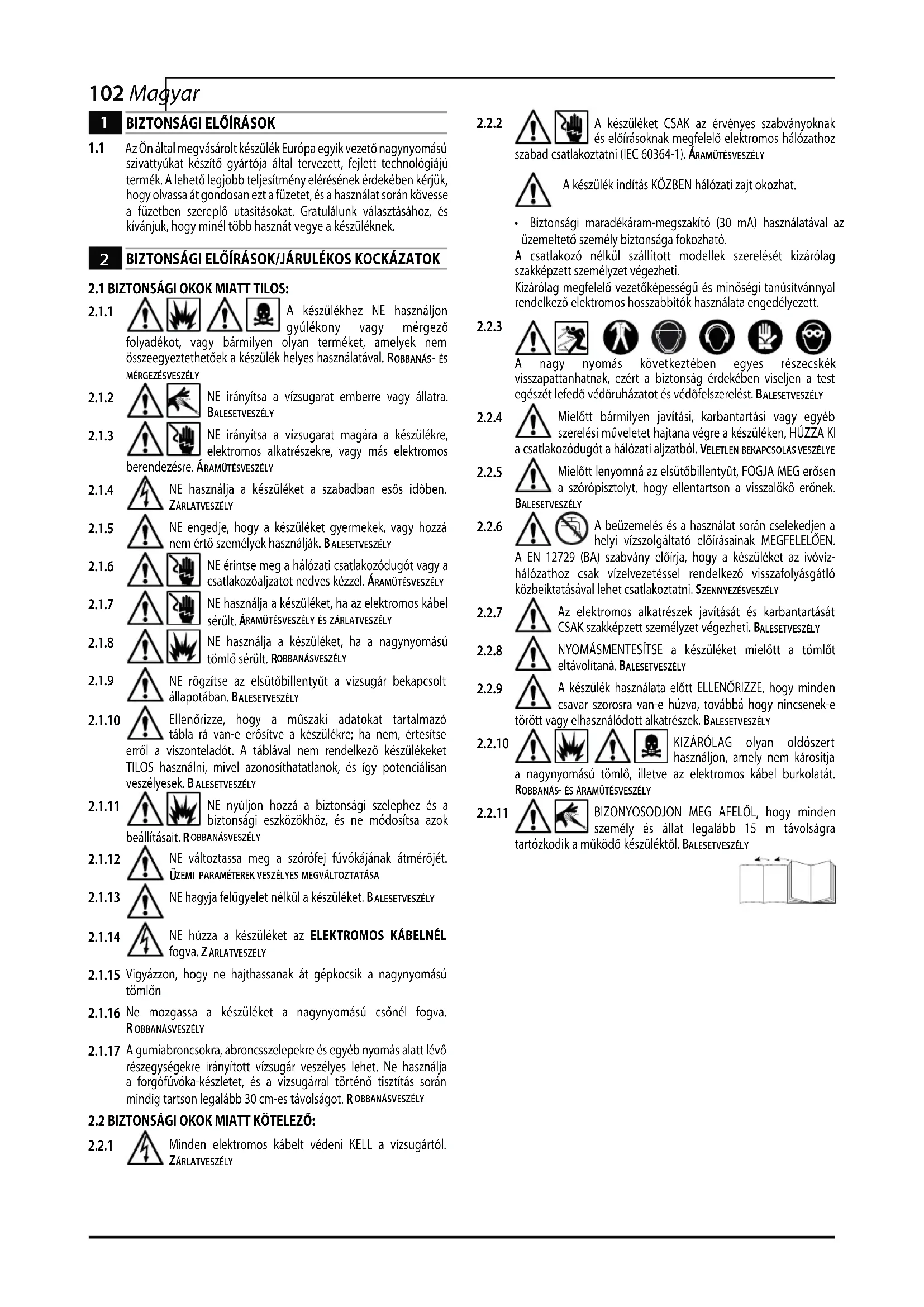

1.1 Az Ön által megvásárolt készülék Európa egyik vezető nagynyomású szivattyúkat készítő gyártója által tervezett, fejlett technológiájú termék. A lehető legjobb teljesítmény elérésének érdekében kérfük, hogy olvassa át gondosan ezt a füzetet, és a használat során kövesse a füzetben szereplő utasításokat. Gratulálunk választásához, és kívánjuk, hogy minél több hasznát vegye a készüléknek.

2 BIZTONSÁGI ELŐÍRÁSOK/JÁRULÉKOS KOCKÁZATOK

2.1 BIZTONSÁGI OKOK MIATT TILOS:

2.1.1 A készülékhez NE használjon gyúlékony vagy mérgező folyadékot, vagy bármilyen olyan terméket, amelyek nem összeegyeztethetőek a készülék helyes használatával. ROBBANÁS- és MÉRGEZÉSVESZÉLY

2.1.2 NE irányítsa a vízsugarat emberre vagy állatra. BALESETVESZÉLY

2.1.3 NE irányítsa a vízsugarat magára a készülékre, elektromos alkatrészekre, vagy más elektromos berendezésre. ÁRAMÜTÉSVESZÉLY

2.1.4 NE használja a készüléket a szabadban esős időben. ZÁRLATVESZÉLY

2.1.5 NE engedje, hogy a készüléket gyermekek, vagy hozzá nem értő személyek használják. B ALESETVESZÉLY

2.1.6 NE érintse meg a hálózati csatlakozódugót vagy a csatlakozóaljzatot nedves kézzel. ÁRAMÚTÉSVESZÉLY

2.1.7 NE használja a készüléket, ha az elektromos kábel sérült. ÁRAMÚTÉSVESZÉLY ÉS ZÁRLATVESZÉLY

2.1.8 NE használja a készüléket, ha a nagynyomású tömlő sérült. ROBBANÁSVESZÉLY

2.1.9 NE rögzítse az elsütőbillentyűt a vízsugár bekapcsolt állapotában. BALESETVESZÉLY

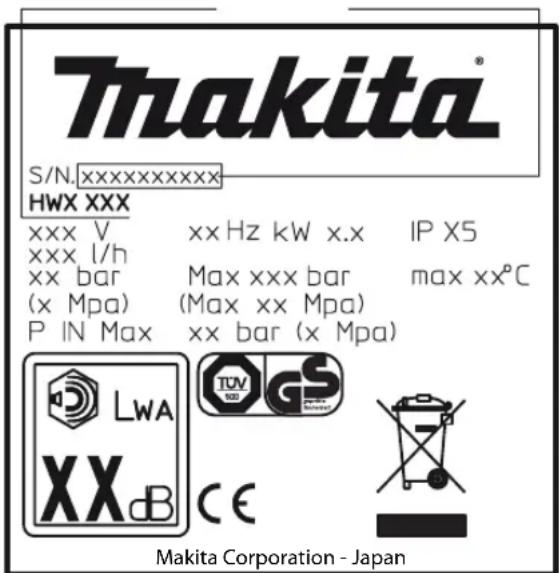

2.1.10 Ellenőrizze, hogy a műszaki adatokat tartalmazó tábla rá van-e erősítve a készülékre; ha nem, értesítse erről a viszonteladót. A táblával nem rendelkező készülékeket TILOS használni, mivel azonosíthatatlanok, és így potenciálisan veszélyesek. B ALESETVESZÉLY

2.1.11 NE nyúljon hozzá a biztonsági szelephez és a biztonsági eszközökhöz, és ne módosítsa azok beállításait. ROBBANÁSVESZÉLY

2.1.12 NE változtassa meg a szórófej fúvókájának átmérőjét. ÜZEMI PARAMÉTEREK VESZÉLYES MEGVÁLTOZTATÁSA

2.1.13 NE hagyja felügyelet nélkül a készüléket. B ALESETVESZÉLY

2.1.14 NE húzza a készüléket az ELEKTROMOS KÁBELNÉL fogva. ZÁRLATVESZÉLY

2.1.15 Vigyázzon, hogy ne hajthassanak át gépkocsik a nagynyomású tömlön

2.1.16 Ne mozgassa a készüléket a nagynyomású csönél fogva. ROBBANÁSVESZÉLY

2.1.17 A gumiabroncsokra, abroncsszelepekre és egyéb nyomás alatt lévő részegységekre irányított vízsugár veszélyes lehet. Ne használja a forgófúvóka-készletet, és a vízsugárral történő tisztítás során mindig tartson legalább 30 cm-es távolságot. ROBBANÁSVESZÉLY

2.2 BIZTONSÁGI OKOK MIATT KÖTELEZŐ:

2.2.1 Minden elektromos kábelt védeni KELL a vízsugártól. ZÁRLATVESZÉLY

2.2.2 A készüléket CSAK az érvényes szabványoknak és előírásoknak megfelelő elektromos hálózathoz szabad csatlakoztatni (IEC 60364-1). ÁRAMÚTÉSVESZÉLY

A készülék indítás KÖZBEN hálózati zajt okozhat.

- Biztonsági maradékáram-megszakító (30 mA) használatával az üzemeltető személy biztonsága fokozható. A csatlakozó nélkül szállított modellek szerelését kizárólag szakképzett személyzet végezheti. Kizárólag megfelelő vezetőképességű és minőségi tanúsítvánnyal rendelkező elektromos hosszabbítók használata engedélyezett.

2.2.3

A nagy nyomás következtében egyes részecskék visszapattanhatnak, ezért a biztonság érdekében viseljen a test egészét lefedő védőruházatot és védőfelszerelést. BALESETVESZÉLY

2.2.4 Mielőtt bármilyen javítási, karbantartási vagy egyéb szerelési műveletet hajtana végre a készüléken, HÚZZA KI a csatlakozódugót a hálózati aljzatból. VÉLETLEN BEKAPCSOLÁS VESZÉLYE

2.2.5 Mielött lenyomná az elsütöbillentyüt, FOGJA MEG erösen a szórópisztolyt, hogy ellentartson a visszalökö erőnek. BALESETVESZÉLY

2.2.6 A beüzemelés és a használat során cselekedjen a helyi vízszolgáltató előírásainak MEGFELELÖEN. A EN 12729 (BA) szabvány előírja, hogy a készüléket az ivóvízhálózathoz csak vízelvezetéssel rendelkező visszafolyásgátló közbeiktatásával lehet csatlakoztatni. SZENNYEZÉSVESZÉLY

2.2.7 Az elektromos alkatrészek javítását és karbantartását CSAK szakképzett személyzet végezheti. BALESETVESZÉLY

2.2.8 NYOMÁSMENTESÍTSE a készüléket mielőtt a tömlót eltávolítaná. BALESETVESZÉLY

2.2.9 A készülék használata előtt ELLENÓRIZZE, hogy minden csavar szorosra van-e húzva, továbbá hogy nincsenek-e törött vagy elhasználódott alkatrészek. BALESETVESZÉLY

2.2.10 KIZÁRÓLAG olyan oldószert használjon, amely nem károsítja a nagynyomású tömlő, illetve az elektromos kábel burkolatát. ROBBANÁS- ÉS ÁRAMÜTÉSVESZÉLY

2.2.11 BIZONYOSODJON MEG AFELÓL, hogy minden személy és állat legalább 15 m távolságra tartózkodik a működő készüléktől. BALESETVESZÉLY

3 ÁLTALÁNOS INFORMÁCIÓ (1. ÁBRA)

3.1 A kézikönyv használata

EZ A KÉZIKÖNYV a készülék szerves tartozéka, ezért azt a későbbi használathoz gondosan meg kell őrizni. Olvassa át figyelmesen a kézikönyvet a készülék beüzemelése/használata előtt. Ha a készüléket eladja, a készülékkel együtt a kézikönyvet is adja át az új tulajdonosnak.

3.2 Szállítás

A készüléket részlegesen összeszerelve, kartondobozban szállítjuk. Az eredeti csomagolás tartalmát az 1. ábra mutatja be.

3.2.1 A berendezéssel együtt szállított dokumentáció

A1 Kezelési és karbantartási kézikönyv

A2 Biztonsági útmutató

A3 Megfelelöségi nyilatkozat

A4 Jótállási szabályok

3.3 A csomagolóanyagok ártalmatlanítása

Bár a csomagolóanyagok nem környezetszennyezőek, újrahasznosításukról vagy ártalmatlanításukról a felhasználás helyén érvényes jogszabályok betartásával kell gondoskodni.

3.4 Biztonságtechnikai jelölések

Tartsa be a készüléken látható jelölések utasításait.

Ellenőrizze, hogy a jelölések megvannak és jól láthatóak, ha nem, az eredeti helyükön pótolja őket.

E1 jelölés – Azt mutatja, hogy a készüléket tilos háztartási hulladékként ártalmatlanítani; át lehet adni a kereskedőnek, amikor új készüléket vásárolnak. A készülék villamos és elektronikai alkatrészeket tilos nem megfelelő célra újrahasznosítani, mert egészségre ártalmas anyagokat tartalmaznak.

3.4.1 Szimbólumok

E2 szimbólum – Azt mutatja, hogy a készüléket professzionális felhasználásra tervezték, tehát gyakorlott emberek számára, akik tisztában vannak a azó műszaki és jogi szabályozással, és el tudják látni a kezelési, karbantartási feladatait.

E3 szimbólum – Azt mutatja, hogy a készüléket nem professzionális, hanem háztartási felhasználásra ik.

4 MÜSZAKI ADATOK (1. ÁBRA)

4.1 Javasolt felhasználás

A készüléket egyéni felhasználásra tervezték, járművek, gépek, csónakok, építmények stb. tisztításához, nehezen eltávolítható szennyeződések tiszta vízzel, illetve biológiailag lebontható oldószerekkel történő lemosásához.

A járművek motorja csak akkor tisztítható, ha a keletkező szennyvíz elvezetése megfelel az érvényben lévő előírásoknak.

- Belépő vízhőmérséklet: lásd a készüléken található műszaki adatokat tartalmazó táblát.

- Bejövő víznyomás: min. 0,1 MPa, max. 1 MPa.

- Környezeti hömérséklet használat közben: 0 °C fölött.

A készülék megfelel az EN 60335-2-79/A1 szabvány előírásainak.

4.2 Kezelői felügyelet

Az első borításon látható szimbólum azt jelzi, hogy a készüléket csak kezelő használhatja (professzionális és háztartási rendeltetés esetén is).

4.3 Helytelen használat

Tilos a készüléket olyan személyeknek használni, akik nem rendelkeznek kellő tapasztalattal, vagy nem tanulták meg a kézikönyvben foglaltakat.

A készülékbe tilos gyúlékony, robbanásveszélyes, illetve mérgező folyadékot juttatni.

Tilos a készüléket robbanásveszélyes környezetben vagy olyan helyen használni, ahol gyulladást okozhat.

Tilos nem eredeti pótalkatrészeket, vagy olyan pótalkatrészeket használni, amelyeket nem a szóban forgó típushoz készítettek.

Tilos a készüléken bármiféle változtatást végrehajtani. Bármiféle változtatás esetén a Megfelelőségi nyilatkozat érvényét veszti és a gyártómű mentesül minden gazdasági- és büntetőjogi felelősség alól.

4.4 Föbb részegységek (lásd az 1. ábrát)

B1 Allítható porlasztó fúvóka

B2 Toldócső

B3 Szórópisztoly biztonsági kapcsolóval

B4 Tápkábel csatlakozódugóval

B5 Nagynyomású tömlő

B6 Oldószertartály

4.4.1 Tartozékok

C1 Fúvókatisztító szerszám

C2 Forgó fúvóka készlet

C3 Fogantyú

C4 Kefe (csak az ilyen funkcióval rendelkező típusokon)

C5 Tömlödob (csak az ilyen funkcióval rendelkező típusokon)

4.5 Biztonsági berendezések

Figyelem – Veszély!

A biztonsági szelep beállítását ne változtassa meg, és ne hajtson végre a szelepen semmiféle változtatást!

- Biztonsági szelep és/vagy nyomáshatároló szelep.

A biztonsági szelep egyúttal nyomáshatároló szelepként is működik. Ha elengedi az elsütőbillentyűt, a szelep kinyit, és a víz visszajut a szivattyú beömlőnyilásához.

- Biztonsági kapcsoló (D): megakadályozza a véletlen vízfecskendezést.

5 ÜZEMBE HELYEZÉSI INFORMÁCIÓK (2. ÁBRA)

5.1 Összeszerelés

Figyelem – Veszély!

Bármilyen üzembe helyezési vagy szerelési művelet zdése előtt húzza ki a készülék hálózati csatlakozóját a ti csatlakozóaljzatból.

Az összeszerelési sorrendet lásd: 2. ábra.

5.2 A forgó fúvóka összeszerelése

(Forgó fúvókával rendelkező típusok esetében.)

A forgó fúvóka készlet segítségével nagyobb mosóerő érhető el.

A forgófúvóka-készlet használata az állítható fúvókához képest akár 25%-os víznyomáscsökkenést is eredményezhet.

A forgófúvóka-készlet a vízsugár forgása következtében azonban nagyobb mosóerővel bír.

5.3 Elektromos csatlakozás

Figyelem – Veszély!

Ellenőrizze, hogy a hálózati feszültség és frekvencia (Volt megegyezik-e a készülék tábláján szereplő adatokkal (2. A készüléket csak olyan földelt hálózati aljzathoz lehet koztatni, amely különbségi áram érzékelésére alkalmas akítóval védett (30 mA), és így rövidzárlat esetén leválasztja iléket a hálózatról.

5.3.1 Hosszabbító használata

Csak IPX5 védettségű kábelt és csatlakozót használjon.

A kábel keresztmetszete legyen arányos a kábel hosszával; hosszabb kábel esetén alkalmazzon nagyobb vezetőkeresztmetszetet. Lásd az 1. táblázatot.

5.4 Csatlakozás a vízvezetékhez

Figyelem – Veszély!

A készüléket csak tiszta, illetve szürt vízzel üzemeltesse. A eték csapjának átbocsátóképessége feleljen meg a szivattyú tásának.

Helyezze a készüléket a vízvezetékhez a lehető legközelebb.

5.4.1 Csatlakozási pontok

- Víz kiömlönyílása (OUTLET – KIMENET))

■ Víz beömlönyílása, szűrővel (INLET – BEMENET)

5.4.2 Csatlakozás a vízvezetékhez

A készülék csak akkor csatlakoztatható közvetlenül az ivóvízhálózathoz, ha a tömlő az érvényben lévő előírásoknak megfelelően visszafolyás-gátló szeleppel van ellátva. A tömlőnek megerősített kivitelűnek kell lennie, minimálisan 13 mm átmérővel.

6 BEÁLLÍTÁSI INFORMÁCIÓ (3. ÁBRA)

6.1 A szórófej beállítása (csak az ezzel a funkcióval rendelkező típusokon) A vízátfolyás mértékét a szórófej (E) szabályozza.

6.2 Az oldószer-adagolás beállítása (csak az ezzel a funkcióval rendelkező típusokon)

Az oldószer mennyiségét az (F) kezelőelemmel lehet beállítani.

6.3 Az oldószer nyomás beállítása

Állítsa a változtatható fúvókát (E) „ — pozícióba, hogy az oldószer nyomása megfelelő legyen (az ilyen funkcióval rendelkező típusokon).

6.4 A nyomás beállítása (az ilyen funkcióval rendelkező típusokon) A (G) szabályzóelemet lehet használni a munkanyomás beállítására. A nyomást manométer mutatja (ha fel van szerelve).

7 HASZNÁLATI ÚTMUTATÓ (4. ÁBRA)

7.1 Kezelöszervek

- Indító egység (H).

A kapcsolót (ON/1 (BE)) állásba kapcsolva a motor engedélyezett (üzemkész) állapotba kerül.

A kapcsolót (OFF/0 (KI)) állásba kapcsolva a készülék leáll.

- Vízsugárszabályzó billentyű (I).

Figyelem – Veszély!

⚠️ Működés közben a készüléket a 4. ábrán látható helyzetben, szilárd, stabil alapra állítva kell tartani.

7.2 Bekapcsolás

1) Nyissa meg teljesen a vízcsapot.

2) Kapcsolja ki a biztonsági kapcsolót (D).

3) Nyomja le az elsütőbillentyűt néhány másodpercre, majd indítsa el a készüléket az indító készülékkel (ON/1 (BE)).

Figyelem – Veszély!

A készülék beindítása előtt ellenőrizze, hogy a víztömlő megfelelően van-e csatlakoztatva; a víz nélküli használat a berendezés károsodásához vezet; használat közben ne takarja le a berendezés szellőzőnyilásait.

TSS típusok - A TSS típusok esetében, automatikus átfolyás-vezérelt kapcsolórendszer esetén:

- elengedett elsütöbillentyű mellett a dinamikus nyomásváltozás automatikusan kikapcsolja a motort (lásd a 4. ábrát); - lenyomott elsütöbillentyű mellett a nyomásesés automatikusan beindítja a motort, így a nyomás igen kis késleltetéssel helyreáll;

- a TSS megfelelő működéséhez az elsütőbillentyű elengedését és lenyomását 4-5 másodpercesnél rövidebb időközönként kell végrehajtani.

A készülék károsodásának elkerülése érdekében kerülje a víz nélküli használatot.

7.3 A készülék leállítása

1) Állítsa a kapcsolót (OFF/0 (KI)) állásba.

2) Nyomásmentesítse a tömlőket az elsütőbillentyű lenyomásával.

3) Kapcsolja be a biztonsági kapcsolót (D).

7.4 Újabb bekapcsolás

1) Kapcsolja ki a biztonsági kapcsolót (D).

2) Légmentesítse a tömlőket az elsütőbillentyű lenyomásával.

3) Állítsa a kapcsolót (ON/1 (BE)) állásba.

7.5 Tárolás

1) Kapcsolja ki a készüléket (0 OFF (KI) állás).

2) Húzza ki a csatlakozódugót a hálózati aljzatból.

3) Zárja el a vízcsapot.

4) Nyomásmentesítse a szórópisztolyt addig, amíg minden víz ki nem folyik a fúvókából.

5) A munka végeztével ürítse le és mossa ki az oldószeres tartályt. A tartály tisztításához oldószer helyett használjon tiszta vizet.

6) Kapcsolja be a biztonsági kapcsolót (D).

7.6 Oldószer használata és utántöltése

Amikor oldószert használ, a változtatható fúvókának, "állásban kell lennie (az ilyen funkcióval rendelkező típusokon), vagy a kapcsolónak „low” (alacsony) helyzetben.

A berendezéshez eredetileg szállítottnál hosszabb nagynyomású cső vagy csőhosszabbító használata lelassíthatja vagy teljesen leállíthatja a beadagolt tisztítószer áramlását.

Töltse fel a tartályt biológiailag nagyon könnyen bontható oldószerrel.

7.7 Ajánlott tisztítási eljárás

Oldja fel a szennyeződést a még száraz felületre fölvitt oldószerrel.

Függőleges felületek esetén alulról fölfelé haladjon. Hagyja hatni az oldószert 1-2 percig, de ne hagyja teljesen megszáradni a felületet. Alulról fölfelé haladva tisztítsa meg a felületet nagynyomású vízsugárral; tisztítás közben tartson minimum 30 cm távolságot. Ne hagyja, hogy az öblítéshez használt víz a tisztítatlan felületre folyjon.

Egyes esetekben a szennyeződés csak kefével távolítható el.

Felületkárosító hatásai miatt a nagynyomású vízsugár nem mindig a legeredményesebb mosási módszer. Érzékeny és festett részek, valamint nyomás alatt lévő részegységek esetében (gumiabroncsok, töltőszelepek stb.) ne használja az állítható fúvóka legkisebb átmérőjű beállítását és a forgófúvókát.

A mosás hatékonysága egyaránt függ a felhasznált víz nyomásától és mennyiségétől.

8 KARBANTARTÁS (5. ÁBRA)

Minden olyan karbantartási műveletet, amelynek leírása nem szerepel ebben a fejezetben, bízzon a márkakereskedésekre, illetve márkaszervizekre.

Figyelem – Veszély! Mielött bármilyen ka

Mielött bármilyen karbantartási vagy szerelési műveletet hajtana végre a készüléken, mindig húzza ki a berendezés hálózati csatlakozódugóját.

8.1 A fúvóka tisztítása

1) Szerelje le a toldócsövet a fúvókáról.

2) Távolítson el a fúvóka nyílásából minden szennyeződést a (C1) eszközzel.

8.2 A szürő tisztítása

Minden használat elött ellenőrizze a beömlő víz szűrőjét (L) és az oldószer szűrőjét (ha van ilyen), és szükség esetén tisztítsa ki öket az útmutatónak megfelelően.

8.3 A motor blokkolódásának megszüntetése (az ilyen funkcióval rendelkező típusokon)

Hosszabbidőre leállított készüléken a vízkőlerakódás megakadályozhatja a motor újbóli indulását. A blokkolódás megszüntetése érdekében forgassa meg a hajtótengelyt az (M) szerszámmal.

8.4 Hosszú idejű tárolás

Téli tárolás előtt kezelje le a készüléket nem korrozív, nem mérgező fagyásgátló szerrel.

A készüléket tartsa száraz és fagymentes helyen.

9 HIBAKERESÉS ÉS-ELHÁRÍTÁS

Probléma Lehetséges okok Ellenintézkedés
A szivattyú nem képes létrehozni az üzemi nyomást	A fúvóka elhasználódott Cserélje ki a fúvókát
	A vízszűrő eldugult	Tisztítsa meg a szűröt (5. ábra)
	A víznyomás alacsony Nyissa ki teljesen a csapot
	Levegő került a rendszerbe	Ellenőrizze a tömlő csatlakozásainak tömítéseit
	Levegő került a szivattyúba	Kapcsolja ki a készüléket, majd az elsütőbillentyűt nyomja meg és engedje el többször egymás után mindaddig, amíg a fejből folyamatos vízsugár nem tör elő. Ezután kapcsolja vissza a készüléket.
	Az állítható fúvóka nincs a megfelelő helyzetben	Fordítsa el az (E) állítható fúvókát (+) (3. ábra)
	A termosztátszelep leoldott	Várjon, amíg helyreáll a megfelelő vízhőmérséklet
Használat közben leesik a nyomás	Vízfelvétel külső tartályból	Csatlakoztassa a készüléket a vízvezetékhez
	A beömlő víz hőmérséklete túl magas	Csökkentse a hőmérsékletet
	A fúvóka eltömődött Tisztítsa meg a fúvókát (5. ábra)
	A beömlő víz szűrője (L) elszennyeződött	Tisztítsa meg a szűröt (L) (5. ábra)
A motor „zúg”, de a készülék nem működik	Alacsony a tápfeszültség	Ellenőrizze, hogy a tápfeszültség megfelel-e a táblán feltüntetett értéknek (2. ábra)
	Túlzott feszültségesés a hosszabbítókábelen	Ellenőrizze a hosszabbítókábel jellemzőít
	A készüléket hosszabb időn keresztül nem használták	Lépjen kapcsolatba a legközelebbi márkaszervizzel
	Probléma a TSS eszközzel	Lépjen kapcsolatba a legközelebbi márkaszervizzel
A motor nem indul	Nincs tápfeszültség	Ellenőrizze, hogy a hálózati csatlakozódugó megfelelően van-e bedugva az aljzatba, illetve van-e hálózati feszültség (*)
	Probléma a TSS eszközzel	Lépjen kapcsolatba a legközelebbi márkaszervizzel
	Hosszabb ideig nem használták a készüléket	A készülék hátoldalán lévő nyiláson keresztül, az (M) szerszám segítségével szüntesse meg a motor blokkolódását (az ilyen funkcióval rendelkező típusoknál) (5. ábra)
Vizszivárgás	A tömitések elhasználódtak Cseréltesse ki a tömitéseket a legközelebbi márkaszervizben
	A biztonsági szelep leoldott és elengedi a vizet	Forduljon a márkaszervizhez
A készülék túl hangos	A víz túlságosan meleg	Csökkentse a hőmérsékletet (lásd a műszaki adatokat)
Olajszivárgás	A tömitések elhasználódtak Lépjen kapcsolatba a legközelebbi márkaszervizzel
Csak TSS változat esetén: a motor elengedett elsütőbillentyű mellett is elindul	A nagynyomású rendszer vagy a szivattyú hidraulikus körének tömítése nem vízzáró	Lépjen kapcsolatba a legközelebbi márkaszervizzel
Csak TSS változat esetén: az elsütőbillentyű megnyomása esetén sem jön víz a fúvókából (a víztömlő csatlakoztatva van a berendezéshez)	A fúvóka eltömődött Tisztítsa meg a fúvókát (5. ábra)
A készülék nem szívja fel az oldószert	Az állítható fúvóka magas nyomásra van állítva	Állítsa a fúvókát a „-” állásba (5. ábra)
	Az oldószer túl sűrű	Higítsa fel az oldószert vizzel
	Nagy nyomású tömlőhosszabbító használata	Szerelje fel az eredeti tömlót
	Lerakódás vagy eltömődés az oldószerkörben	Öblítse ki tiszta vízzel és szüntesse meg az esetleges eltömődéseket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a márkaszervizzel.

(*) Ha a motor elindult, de működés közben nem tud újraindulni, várjon 2-3 percet az indítási művelet megismétlése előtt (leoldott a túlterhelés-védelem). Ha a probléma egynél többször előfordul, lépjen kapcsolatba a legközelebbi márkaszervizzel.

Műszaki adatok (HU)	Mértékegység	HW132
Teljesítmény	L/perc	7
Nyomás	MPa	12
Maximális nyomás	MPa	14
Villamos teljesítmény	kW	2,1
Bemenő hőmérséklet	°C	50
Maximális bemeneti nyomás	MPa	1
A szórópisztoly maximális ellenereje maximális nyomáson	N	17,34
Motorszigetelés	-	F osztály
Motorvédelem	-	IPX5
Tápfeszültség	V/Hz	230/50
Maximális megengedett hálózati impedancia	0,218
Zajszint K = 3 dB(A) : L_RA (EN 60704-1) L_WA (EN 60704-1)	dB (A) 77,33dB (A) 85
Rezgés K = 1,5 M/s ^2 :	M/s ^2	1,75
Tömeg	kg	18,8

MODELL SOROZATSZÁM

Thakita® S/N. xxxxxxxxxxxx HWX XXX xxx V xx Hz kW x.x IP X5 xxx l/h xx bar Max xxx bar max xx°C (x Mpa) (Max xx Mpa) P IN Max xx bar (x Mpa) LWA GS XX dB CE Makita Corporation - Japan

HU CE megfelelőségi nyilatkozat

Cégünk, a Makita Corporation, Anjo, Aichi, Japán nevében kijelentjük, hogy a következő Makita berendezés(ek):

Gép megnevezése Nagynyomású mosóberendezés

Modellszám / típus HW132

Teljesítményfelvétel 2,1 kW

megfelel a következő EU irányelveknek:

Igazoljuk továbbá, hogy a berendezés a következő szabványok szerint került legyártásra:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN

61000-3-11; EN 60704-1

A műszaki dokumentáció európai meghatalmazott képviselőnknél érhető el:

Makita International Europe Ltd,

Michigan,

Drive,

Tongwell,

A 2000/14/EK irányelv szerinti megfelelőség vizsgálatára szolgáló eljárást az V. sz. melléklet szerint végeztük.

Mért hangerőszint L _PA : 84 dB (A); (K=3 dB(A))

Garantált hangerőszint L_WA : 85 dB (A); (K=3 dB(A))

1. december 06.

Kato Tomoyasu

Igazgató
