KASUTUSJUHEND HW132 MAKITA

● Paineliitin (OUTLET)

1.1 Teie poolt ostetud seade on körgtehnoloogiline toode, mis on loodud ühe Euroopa juhtiva körgsurvepumpasid tootva firma poolt. Parima tulemuse saavutamiseks lugege tähelepanelikult käesolevat brošüüri ning sellega pestes järgige alati seadme kasutamise juhiseid. Meil on hea meel, et olete ostnud meie seadme. Soovime Teile head kasutamist!

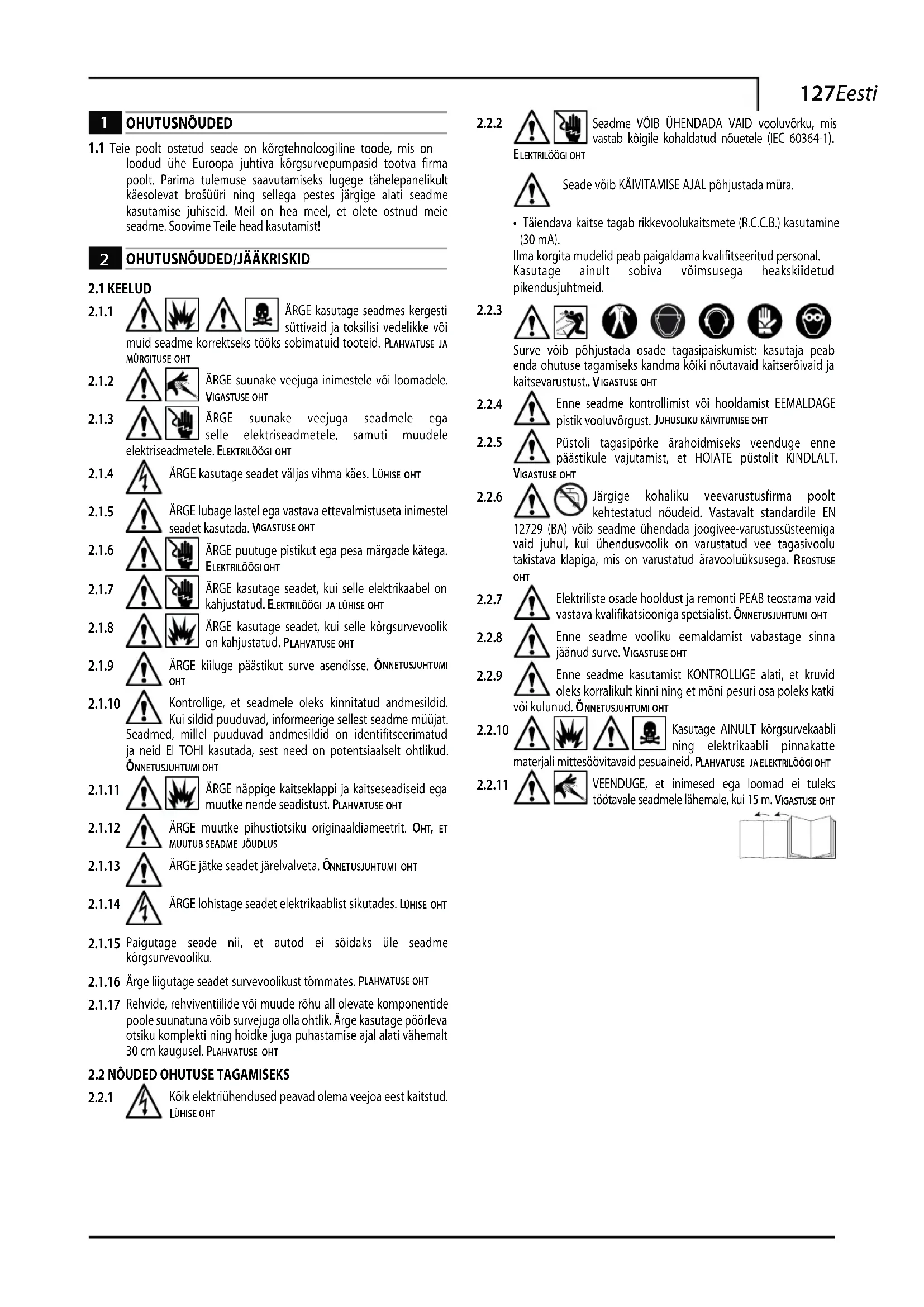

2 OHUTUSNÖUDED/JÄÄKRISKID

2.1 KEELUD

2.1.1

ÄRGE kasutage seadmes kergesti süttivaid ja toksilisi vedelikke või

muid seadme korrektseks tööks sobimatuid tooteid. PLAHVATUSE JA MÜRGITUSE OHT

2.1.2

ÄRGE suunake veejuga inimestele või loomadele. VIGASTUSE OHT

2.1.3

ÄRGE suunake veejuga seadmele ega selle elektriseadmetele, samuti muudele

elektriseadmetele. ELEKTRILÖÖGI OHT

2.1.4

ÄRGE kasutage seadet väljas vihma käes. LÜHISE OHT

2.1.5

ÄRGE lubage lastel ega vastava ettevalmistuseta inimestel seadet kasutada. VIGASTUSE OHT

2.1.6

ÄRGE puutuge pistikut ega pesa märgade kätega. ELEKTRILÖÖGI OHT

2.1.7

ÄRGE kasutage seadet, kui selle elektrikaabel on kahjustatud. ELEKTRILÖÖGI JA LÜHISE OHT

2.1.8

ÄRGE kasutage seadet, kui selle körgsurvevoolik on kahjustatud. PLAHVATUSE OHT

2.1.9

ÄRGE kiiluge päästikut surve asendisse. ÖNNETUSJUHTUMI OHT

2.1.10

Kontrollige, et seadmele oleks kinnitatud andmesildid. Kui sildid puuduvad, informeerige sellest seadme müüjat.

Seadmed, millel puuduvad andmesildid on identifitseerimatud ja neid EI TOHI kasutada, sest need on potentsiaalselt ohtlikud. ÖNNETUSJUHTUMI OHT

2.1.11

ÄRGE näppige kaitseklappi ja kaitseseadiseid ega muutke nende seadistust. PLAHVATUSE OHT

2.1.12

Paigutage seade nii, et autod ei söidaks üle seadme körgsurvevooliku.

2.1.16

Ärge liigutage seadet survevoolikust tömmates. PLAHVATUSE OHT

2.1.17

Rehvide, rehviventiilide või muude rõhu all olevate komponentide poole suunatuna võib survejuga olla ohtlik. Ärge kasutage pöörleva otsiku komplekti ning hoidke juga puhastamise ajal alati vähemalt 30 cm kaugusel. PLAHVATUSE OHT

2.2 NÖUDED OHUTUSE TAGAMISEKS

2.2.1

Kõik elektriühendused peavad olema veejoa eest kaitstud. LÜHISE OHT

2.2.2

Seadme VÕIB ÜHENDADA VAID vooluvõrku, mis vastab köigile kohaldatud nõuetele (IEC 60364-1).

ELEKTRILÖÖGI OHT

Seade võib KÄIVITAMISE AJAL põhjustada müra.

- Täiendava kaitse tagab rikkevoolukaitsmete (R.C.C.B.) kasutamine (30 mA). Ilma korgita mudelid peab paigaldama kvalifitseeritud personal.

Kasutage ainult sobiva võimsusega heakskiidetud pikendusjuhtmeid.

2.2.3

Surve võib põhjustada osade tagasipaiskumist: kasutaja peab enda ohutuse tagamiseks kandma kõiki nõutavaid kaitserõivaid ja kaitsevarustust.. VIGASTUSE OHT

2.2.4

Enne seadme kontrollimist või hooldamist EEMALDAGE pistik vooluvõrgust. JUHUSLIKU KÄIVITUMISE OHT

2.2.5

Püstoli tagasipörke ärahoidmiseks veenduge enne päästikule vajutamist, et HOIATE püstolit KINDLALT. EOHT

2.2.6

Järgige kohaliku veevarustusfirma poolt kehtestatud nõudeid. Vastavalt standardile EN (BA) võib seadme ühendada joogivee-varustussüsteemiga mul, kui ühendusvoolik on varustatud vee tagasivoolu klapiga, mis on varustatud äravooluüksusega. REOSTUSE

2.2.7

Elektriliste osade hooldust ja remonti PEAB teostama vaid vastava kvalifikatsiooniga spetsialist. ÖNNETUSJUHTUMI OHT

2.2.8

Enne seadme vooliku eemaldamist vabastage sinna jäänud surve. VIGASTUSE OHT

2.2.9

Enne seadme kasutamist KONTROLLIGE alati, et kruvid oleks korralikult kinni ning et mõni pesuri osa poleks katki hud. ÖNNETUSJUHTUMI OHT

2.2.10

Kasutage AINULT kõrgsurvekaabli ning elektrikaabli pinnakatte neid. PLAHVATUSE JA ELEKTRILÖÖGI OHT

2.2.1

VEENDUGE, et inimesed ega loomad ei tuleks töötavale seadmele lähemale, kui 15 m. VIGASTUSE OHT

3 ÜLDTEAVE (JOONIS 1)

3.1 Kasutusjuhendi kasutamine

Käesolev kasutusjuhend on seadme lahutamatu osa, hoidke see kindlasti alles! Enne seadme paigaldamist ning kasutamist lugege juhend hoolikalt läbi. Seadme müümisel tuleb uuele omanikule kaasa anda ka seadme juurde kuuluv kasutusjuhend.

3.2 Tarneteave

Seade on pakitud kartongkasti ning tarnimise ajaks osaliselt lahti monteeritud.

Pakend on näidatud joonisel 1

3.2.1 Seadmega kaasasolev dokumentatsioon

A1 Kasutus- ja hooldusjuhend

A2 Ohutusjuhised

A3 Nõuetele vastavuse deklaratsioon

A4 Garantiitingimused

3.3 Pakkematerjali käitlemine

Tarnimisel kasutatav pakkematerjal pole keskkonnaohtlik, kuid tuleb siiski kas taaskasutusse võtta või vastavalt kasutajariigi nõuetele hävitada.

3.4 Turvamärgistused

Järgige seadme turvamärgistustele vastavaid juhiseid.

Kontrollige, et need on olemas ja loetavad; vastasel korral paigaldage algsesse asukohta asendusmärgistused.

Märgistus E1 - Näitab, et seadet ei tohi käidelda majapidamisjäätmetena; vaid tuleks tagastada edasimüüjale, kelle käest seadme ostsite (nt uue seadme ostmisel). Seadme elektrilisi ja elektroonilisi osi ei tohi taaskasutada selleks ebasobival otstarbel, kuna need osad sisaldavad tervistkahjustavaid aineid.

3.4.1 Sümbolid

Sümbol E2 – Näitab, et seade on möeldud professionaalseks kasutamiseks (nt asjatundjatele, kes on kursis seadme käsitsemiseks vajalike te, regulatoorsete ja seadusandlike aspektidega, kavad seadet kasutada ja hooldada).

Sümbol E3 – Näitab, et seade on möeldud tavakasutuseks (kodukasutuseks).

4 TEHNILINE TEAVE (JOONIS 1)

4.1 Kasutusotstarve

Käesolev seade on möeldud kasutamiseks söidukite, masinate, paatide, vuukide jms mitteprofessionaalsel puhastamisel. Kasutades puhast vett ja biolagundavaid keemilisi puhastusvahendeid võite vabaneda raskestieemaldatavatest plekkidest.

Sõidukimootorite pesemisel tuleb kindlasti jälgida, et pesuvesi saaks mootorist nõuetekohaselt eemaldatud.

- Töökeskkonna temperatuur: üle 0°C.

Seade vastab standardile EN 60335-2-79/A1.

4.2 Kasutus

Esikaanel olev sümbol tähistab seadme kasutusotstarvet (professionaalne või tavakasutus).

4.3 Ebaõige kasutamine

Isikud, kes ei oska seadet kasutada või pole lugenud või mõistnud kasutusjuhendi juhiseid, ei tohi seadet kasutada.

Seadmes on keelatud kergestisüttivate, plahvatusohtlike ja toksiliste vedelike kasutamine.

Keelatud on seadme kasutamine potentsiaalselt tule- või plahvatusohtlikus keskkonnas.

Keelatud on piraatvaruosade kasutamine. Kasutage vaid spetsiaalselt käesoleva mudeli tarvis valmistatud varuosi.

Keelatud on seadme igasugune muutmine. Seadme muutmine üksköik millisel moel toob kaasa vastavusdeklaratsiooni kehtetuks muutumise ning vabastab tootja igasugusest seadmega seotud haldus- ja kriminaalvastutusest.

4.4 Põhikomponendid (vt joonist 1)

B1 Reguleeritav pihustiotsik

B2 Püstolitoru pikendus

B3 Püstol koos turvakaitsega

B4 Toitekaabel koos pistikuga

B5 Körgsurvevoolik

B6 Pesuainemahuti

4.4.1 Tarvikud

C1 Otsikupuhasti

C2 Pöörlevate otsikute komplekt

C3 Käepide

C4 Hari (selle funktsiooniga mudelitel)

C5 Voolikupool (selle funktsiooniga mudelitel)

4.5 Ohutusseadmed

Hoiatus!

Ärge puutuge ega muutke kaitseklapi seadistust!

Kaitse- ja/või surveklapp.

Kaitseklapp on ühtlasi ka surveklapp. Püstoli päästiku vabastamisel klapp avaneb ning vesi hakkab läbi pumba sisselaskeava retsirkuleerima.

- Turvakaitse (D): takistab vee juhuslikku pihustamist.

5 SEADISTUSTEAVE (JOONIS 2)

5.1 Monteerimine

Hoiatus!

Ühegi monteerimis- ega seadistamistoimingu ajal ei eade olla vooluvörku ühendatud.

Monteerimisjuhend on toodud joonisel 2.

5.2 Pöörleva otsiku paigaldamine

(vastava funktsiooniga mudelite puhul).

Pöörlevate otsikute komplekt võimaldab saavutada suuremat pesemisvõimsust.

Pöörleva otsiku kasutamine vöib vähendada röhku kuni 25% vörreldes reguleeritava otsikuga saavutatava röhuga.

Pöörlev otsik on tänu veejoa pöörlemisele siiski suurema puhastusjõuga.

5.3 Vooluvörku ühendamine

Hoiatus!

Veenduge, et vooluallika pinge ning sagedus – Hz) on vastavuses seadme andmesildil näidatud fikatsiooniga (joonis 2). Veenduge, et vooluvörk, seadme ühendate, on korralikult maandatud, ning tatud diferentsiaalkaitselülitiga (30 mA), mis tagaks korral seadme vooluvörgust eemaldamise.

5.3.1 Pikenduskaabli kasutamine

Kasutage "IPX5" kaitseastmega juhtmeid ja pistikuid.

Pikenduskaabli ristlõige peab olema vastavuses pikenduskaabli pikkusega – mida pikem kaabel, seda suurem ristlõige. Vt tabelit I.

5.4 Ühendus veevarustusallikaga

Hoiatus!

Kasutage vaid puhast või filtreeritud vett!

Veevõtukraani sissepritse peab vastama pumba võimsusele.

Seade tuleks paigutada veevarustusallikale võimalikult lähedale.

5.4.1 Ühenduskohad

● Vee väljalaskeava (OUTLET)

■ Filtriga varustatud vee sisselaskeava (INLET)

5.4.2 Veevarustussüsteemi ühendamine

Seadme vöib otse joogiveevarustussüsteemi ühendada vaid juhul, kui ühendusvoolik on varustatud nöuetekohase, vee tagasivoolu takistava klapiga. Ühendusvoolik peab olema vähemalt ∅ 13 mm ning armeeritud.

6 REGULEERIMISTEAVE (JOONIS 3)

6.1 Pihustiotsiku reguleerimine (vastava funktsiooniga mudelite puhul)

Veejuga saab reguleerida otsiku (E) abil.

6.2 Pesuaine juurdevool (vastava funktsiooniga mudelite puhul) Pesuaine juurdevoolu reguleeritakse regulaatori (F) abil.

6.3 Pesuaine röhu reguleerimine

Pesuaine doseerimiseks öige röhu all (vastava funktsiooniga mudelite puhul) seadke kohandatav otsik (E) asendisse "■".

6.4 Rôhu reguleerimine (vastava funktsiooniga mudelite puhul)

Töörõhu reguleerimiseks kasutatakse regulaatorit (G). Rõhku saate vaadata sisseehitatud rõhumõõturilt.

7 SEADME KASUTUSTEAVE (JOONIS 4)

7.1 Nupud

- Käivituslüliti (H).

Keerates lüliti asendisse (ON/1) võimaldate mootori käivitumise.

Seadme väljalülitamiseks seadke käivitusseadme lüliti asendisse (OFF/0).

- Veejoa kontrollkang (I).

Hoiatus!

Töötamise ajal peab pesur paiknema tugeval ja al alusel, nagu näidatud joonisel 4.

7.2 Käivitamine

1) Avage veevõtukraan lõpuni.

2) Vabastage turvakaitse (D).

3) Enne töö alustamist hoidke püstoli päästikut paar sekundit all ning käivitage siis seade lülitist (ON/1).

Hoiatus!

Enne seadme käivitamist kontrollige, et voolik kindlalt ühendatud. Seadme töötamine ilma kahjustab seadet. Ärge katke töötava seadme atsiooniavasid.

Mootori käitamine vastupäeva kahjustab pesurit.

TSS (täieliku katkestussüsteemiga) mudelid - automaatse vee juurdevoolu katkestussüsteemiga TSS mudelid:

- kui vabastate püstoli päästiku, põhjustab muutuv rõhk mootori automaatse peatumise (vt joonis 4);

- kui surute püstoli päästikut, pöhjustab rõhu automaatne langus mootori käivitumise ning rõhk taastub mõne hetkega;

- kui TSS töötab korralikult, peaks püstoli päästiku vabastamine ja surumine toimima vähem kui 4-5 sekundiga.

Seadmekahjustuste vältimiseks ärge laske sellel kuivalt töötada.

7.3 Seadme väljalülitamine

1) Keerake lüliti asendisse (OFF/0).

2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud öhk.

2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud öhk.

3) Keerake lüliti tagasi asendisse (ON/1).

7.5 Hoiustamine

1) Lülitage seade välja (OFF/0).

2) Eemaldage pistik vooluvörgust.

3) Sulgege veevõtukraan.

4) Vabastage püstolisse jäänud öhk, kuni ka otsik on veest tühi.

5) Tühjendage ja loputage pesuainepaak pärast töö löpetamist. Paagi pesemiseks kasutage puhast vett, mitte pesuainet.

6) Kinnitage turvakaitse (D).

7.6 Pesuaine kasutamine ja mahuti täitmine

Pesuaine kasutamisel peab reguleeritav otsik olema seatud asendisse "■" (vastava funktsiooniga mudelite puhul).

Pikema survevooliku kasutamine kui see, mis esialgselt seadmega kaasas, või täiendava voolikupikenduse kasutamine võib puhastusvahendi sissevõtmist vähendada või selle täielikult peatada Täitke mahuti tugeva lagundava toimega pesuainega.

Eemaldage mustus, kandes vees lahustatud pesuaine kuivale pinnale.

Vertikaalsete pindade pesemisel alustage puhastamist alt servast ja liikuge ülespoole. Laske pesuainel 1–2 minutit toimida, kuid jälgige, et pind ei kuivaks. Ka survejoaga pesemist alustage alt servast. Pesemiskaugus peab olema vähemalt 30 cm. Jälgige, et loputusvesi ei uhuks üle veel pesemata pindu.

Mönikord on mustuse eemaldamiseks vaja harjaga hõõruda.

Heade pesemistulemuste saavutamiseks pole alati parim lahendus suur surve, sest see võib pindu kahjustada. Kõige peenemat reguleeritavad juga ega pöörlevat otsikut ei tohi kasutada örnadel ja värvitud osadel, samuti surve all olevatel osadel (nt rehvid, täiteventiilid jne).

Tõhus pesu sõltub samaväärselt nii kasutatava vee survest kui ka kogusest.

8 HOOLDAMINE (JOONIS 5)

Käesolevas peatükis mitteloetletud hooldustoiminguid võivad teostada vaid selleks volitatud müügi- ja hoolduskeskused.

Hoiatus!

Enne seadme hooldamist veenduge, et pistik on võrgu pesast eemaldatud.

8.1 Otsiku puhastamine

1) eemaldage püstolitoru pikenduselt otsik.

Kontrollige vee sisselaskeava filtrit (L) ja pesuainefiltrit (kui on paigaldatud) enne iga kasutamist ja puhastage vajadusel vastavalt juhistele.

8.3 Mootori ummistuse eemaldamine (vastava funktsiooniga mudelite puhul)

Pikema hoiustamise ajal võivad katlakivijäägid põhjustada mootori kinnikiilumise. Katlakiviummistuse eemaldamiseks pöörake veovõlli tööriistaga (M).

8.4 Pikem hoiustamine

Enne seadme talveks hoiustamist töödelge seda roostevastase mittetoksilise antifriisiga.

Pange seade kuiva, külma eest kaitstud kohta.

9 TÖRKEOTSING

Probleem Võimalikud	põhjused Kõrvaldamine
Pumbas puudub tööks vajalik surve	Pihustiotsik on kulunud Paigaldage uus otsik
	Veefilter on ummistunud Puhastage filter (joonis 5)
	Veevarustusallika surve on liiga madal Keerake veekraan	lõpuni lahti
	Süsteemi on sattunud õhk Kontrollige vooliku ühendus
	Pumbas on õhk	Lülitage seade välja ning klõpsutage püstoli päästikut, kuni vesi hakkab voolama ühtlase joana. Lülitage seade uuesti sisse
	Reguleeritav pihustiotsik pole korralikult paigaldatud	Pöörake reguleeritavat pihustiotsikut (E) (+) (joonis 3)
	Termostaadiklapp on lahti Oodake, kuni taastub õige veetemperatuur
Rõhk langeb seadme töötamise ajal	Vett võetakse mahutist Ühendage seade veevarustussüsteemiga
	Vesi on liiga kuum Kasutage jahedamat vett
	Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5)
	Vee sisselaskeava filter (L) on määrdunud Puhastage filter (L) (joon. 5)
Mootor “uriseb”, kuid ei käivitu	Puudulik toide	Kontrollige, et vooluvõrgu pinge vastab seadme andmesildil näidatud spetsifikatsioonile (joonis 2)
	Pikenduskaabli kasutamisest tingitud pingelangus	Veenduge pikenduskaabli sobivuses
	Seadet pole pikka aega kasutatud	Võtke ühendust lähima volitatud hoolduskeskusega
	Viga on seotud TSS-i seadmega	Võtke ühendust lähima volitatud hoolduskeskusega
Mootor ei käivitu	Toide puudub	Kontrollige voolu olemasolu vooluvõrgus, ning et pistik oleks korralikult pesas (*)
	Viga on seotud TSS-i seadmega	Võtke ühendust lähima volitatud hoolduskeskusega
	Seadet pole pikka aega kasutatud	Vabastage kinnikiilunud mootor kruvikeeraja (M) abil läbi seadme tagaküljel paikneva augu (kui teie mudelil see on) (joonis 5)
Seadmest lekib vett	Tihendid on kulunud	Laske lähimas volitatud hoolduskeskuses paigaldada uued tihendid
	Kaitseklapp on aktiveerunud ja laseb vett välja	Pöörduge volitatud hoolduskeskusesse
Pesur “müriseb”	Vesi on liiga kuum	Kasutage jahedamat vett (vt tehnilisi andmeid)
Seadmest lekib öli	Tihendid on kulunud	Võtke ühendust lähima volitatud hoolduskeskusega
Vaid TSS mudelitel: mootor käivitub ka siis, kui püstoli päästik on vabastatud	Kõrgsurvesüsteem või pumba hüdrosüsteem pole veekindel	Võtke ühendust lähima volitatud hoolduskeskusega
Vaid TSS mudelitel: püstoli päästiku vajutamisel ei tule vett (veevoolik on ühendatud)	Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5)
Seade ei võta pesuainet sisse	Reguleeritav otsik on seatud suurele survele	Seadke otsik asendisse "■" (joon. 5)
	Pesuaine on liiga tihe	Lahjendage veega
	Kasutatakse survevoolikupikendust	Paigaldage originaalvoolik
	Jäägid või takistus pesuaineahelas	Loputage puhta veega ja eemaldage takistus. Kui probleem ei kao, pöörduge volitatud hoolduskeskusesse

(*) Kui mootor käivitub, kuid töötamise ajal pole võimalik seda taaskäivitada, oodake enne käivitusprotseduuri kordamist 2–3 minutit (ülekoormuskatkesti on välja lülitatud).
Kui probleem kordub, pöörduge lähima volitatud hoolduskeskuse poole.

Tehnilised andmed (ET) Ühikud		HW132
Vee läbivool	L/min	7
Surve	MPa	12
Max surve	MPa	14
Võimsus	kW	2,1
Siseneva vee T^u	°C	50
Max siseneva vee surve	MPa	1
Püstoli tagasipõrge max rõhu puhul	N	17,34
Mootori isolatsioon	-	Class F
Mootori kaitse	-	IPX5
Pinge	V/Hz	230/50
Maksimaalselt lubatav võrguimpedants	Ω 0,218
Müratase K = 3 dB(A): L_RA (EN 60704-1) L_WA (EN 60704-1)	dB (A) 77,33dB (A) 85
Vibratsioon K = 1,5 M/s2:	M/s2	1,75
Kaal	kg	18,8

MUDEL SEERIANUMBER

Thakita® S/N. xxxxxxxxxxxx HWX XXX xxx V xx Hz kW x.x IP X5 xxx l/h xx bar Max xxx bar max xx°C (x Mpa) (Max xx Mpa) P IN Max xx bar (x Mpa) LWA XX dB CE Makita Corporation - Japan

ET EÜ vastavuslause

Meie, Makita Corporation (Anjo, Aichi, Jaapan) kinnitame, et järgmised Makita seadme andmed:

seadme tähis Körgsurve pesur

mudel, nr/tüüp HW132

sisendvõimsus 2,1 kW

on kooskõlas Euroopa direktiividega:

2006/42/EÜ, 2006/95/EÜ, 2002/95/EÜ, 2002/96/EÜ, 2004/108/EÜ, 2000/14/EÜ

ja seade on valmistatud kooskõlas järgmiste standarditega või standardiseeritud

dokumentidega: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2;

EN 61000-3-3; EN 61000-3-11; EN 60704-1

Tehnilise dokumentatsiooni hoidja:

Makita International Europe Ltd,

Michigan, Drive,

Tongwell,

Milton Keynes, MK15 8JD, Inglismaa.

Vastavuse hindamise toiming korraldati kooskõlas direktiivi 2000/14/EÜ V lisaga.

Mõõdetud müravõimsustase L _PA : 84 dB (A); (K=3 dB(A))

Tagatud müravõimsustase L_wA : 85 dB (A); (K=3 dB(A))

1. detsember 2010

Kato Tomoyasu

Direktor

Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446-8502, Jaapan

132 Українська
