MANUALE UTENTE HW132 MAKITA

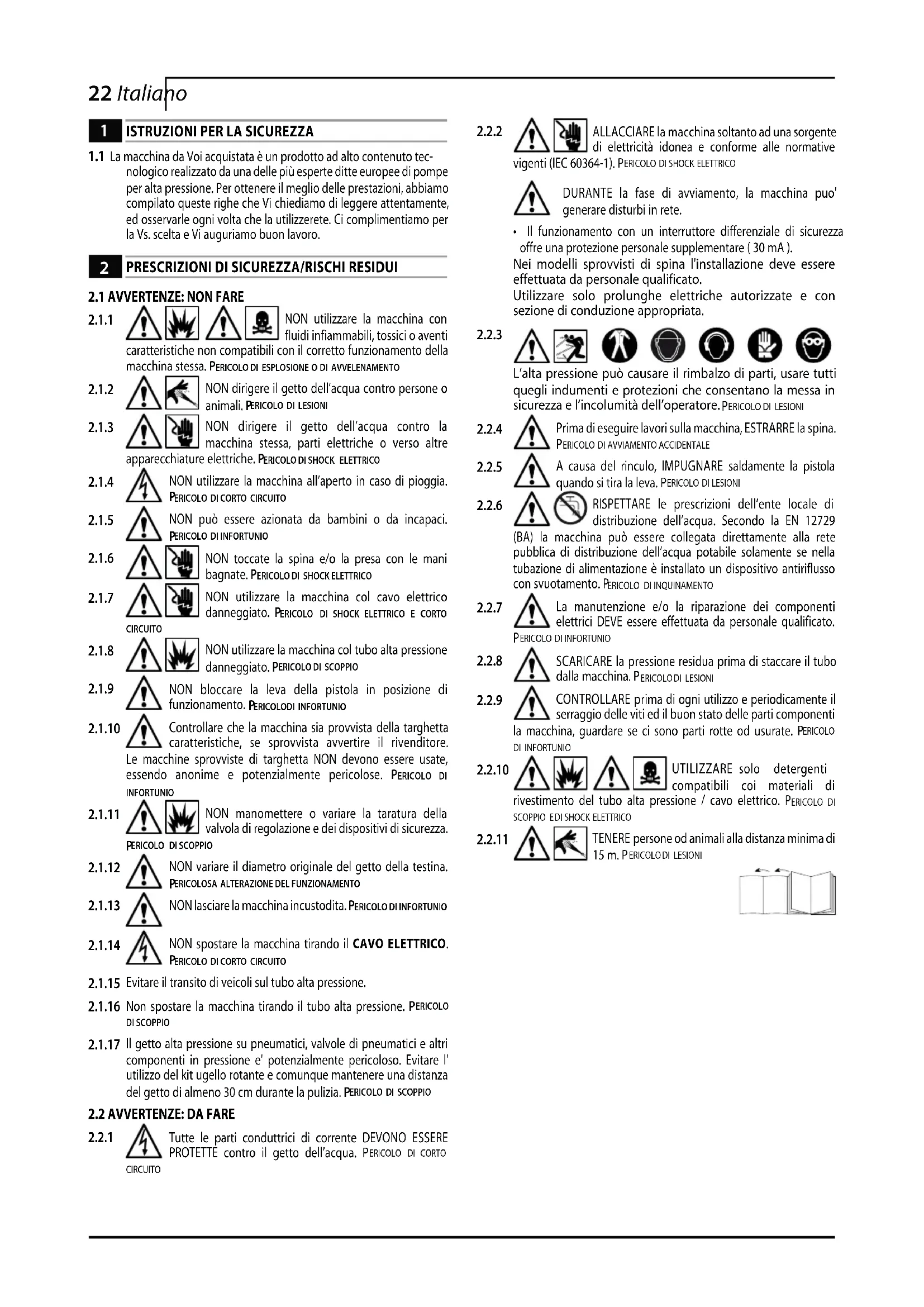

Leggere questo manuale prima dell’installazione/uso dell’idropulitrice, prestando particolare attenzione alle ISTRUZIONI

1.1 La macchina da Voi acquistata è un prodotto ad alto contenuto tec-

nologico realizzato da una delle più esperte ditte europee di pompe per alta pressione. Per ottenere il meglio delle prestazioni, abbiamo compilato queste righe che Vi chiediamo di leggere attentamente, ed osservarle ogni volta che la utilizzerete. Ci complimentiamo per la Vs. scelta e Vi auguriamo buon lavoro.

NON utilizzare la macchina con fluidi infiammabili, tossici o aventi caratteristiche non compatibili con il corretto funzionamento della macchina stessa. PERICOLO

AVVELENAMENTO NON dirigere il getto dell’acqua contro persone o animali. PERICOLO

LESIONI NON dirigere il getto dell’acqua contro la macchina stessa, parti elettriche o verso altre apparecchiature elettriche. PERICOLO

SHOCK ELETTRICO NON utilizzare la macchina all’aperto in caso di pioggia. ERICOLO

CORTO CIRCUITO NON può essere azionata da bambini o da incapaci. ERICOLO

NON toccate la spina e/o la presa con le mani bagnate. PERICOLO

NON utilizzare la macchina col cavo elettrico danneggiato. PERICOLO

CORTO CIRCUITO NON utilizzare la macchina col tubo alta pressione danneggiato. PERICOLO

SCOPPIO NON bloccare la leva della pistola in posizione di funzionamento. ERICOLO

INFORTUNIO Controllare che la macchina sia provvista della targhetta caratteristiche, se sprovvista avvertire il rivenditore. Le macchine sprovviste di targhetta NON devono essere usate, essendo anonime e potenzialmente pericolose. PERICOLO

INFORTUNIO NON manomettere o variare la taratura della valvola di regolazione e dei dispositivi di sicurezza. ERICOLO

SCOPPIO NON variare il diametro originale del getto della testina. ERICOLOSA ALTERAZIONE DEL FUNZIONAMENTO NON lasciare la macchina incustodita. PERICOLO

CORTO CIRCUITO Evitare il transito di veicoli sul tubo alta pressione. Non spostare la macchina tirando il tubo alta pressione. PERICOLO

SCOPPIO Il getto alta pressione su pneumatici, valvole di pneumatici e altri componenti in pressione e' potenzialmente pericoloso. Evitare l' utilizzo del kit ugello rotante e comunque mantenere una distanza del getto di almeno 30 cm durante la pulizia. PERICOLO

Tutte le parti conduttrici di corrente DEVONO ESSERE PROTETTE contro il getto dell’acqua. PERICOLO

CORTO CIRCUITO ALLACCIARE la macchina soltanto ad una sorgente di elettricità idonea e conforme alle normative vigenti (IEC 60364-1). PERICOLO

SHOCK ELETTRICODURANTE la fase di avviamento, la macchina puo' generare disturbi in rete.• Il funzionamento con un interruttore differenziale di sicurezza offre una protezione personale supplementare ( 30 mA ).Nei modelli sprovvisti di spina l'installazione deve essere effettuata da personale qualificato.Utilizzare solo prolunghe elettriche autorizzate e con sezione di conduzione appropriata. L’alta pressione può causare il rimbalzo di parti, usare tutti quegli indumenti e protezioni che consentano la messa in sicurezza e l’incolumità dell’operatore. ERICOLO

LESIONI Prima di eseguire lavori sulla macchina, ESTRARRE la spina. ERICOLO

A causa del rinculo, IMPUGNARE saldamente la pistola quando si tira la leva. PERICOLO

LESIONI RISPETTARE le prescrizioni dell’ente locale di distribuzione dell’acqua. Secondo la EN 12729 (BA) la macchina può essere collegata direttamente alla rete pubblica di distribuzione dell’acqua potabile solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento. PERICOLO

INQUINAMENTO La manutenzione e/o la riparazione dei componenti elettrici DEVE essere effettuata da personale qualificato. ERICOLO

INFORTUNIO SCARICARE la pressione residua prima di staccare il tubo dalla macchina. PERICOLO

LESIONI CONTROLLARE prima di ogni utilizzo e periodicamente il serraggio delle viti ed il buon stato delle parti componenti la macchina, guardare se ci sono parti rotte od usurate. PERICOLO

INFORTUNIO UTILIZZARE solo detergenti compatibili coi materiali di rivestimento del tubo alta pressione / cavo elettrico. PERICOLO

SHOCK ELETTRICO TENERE persone od animali alla distanza minima di 15 m. PERICOLO

INFORMAZIONI GENERALI FIG.1

Il presente manuale è parte integrante della macchina; conservare per future consultazioni. Leggere attentamente prima dell’installa-zione/uso. In caso di passaggi di proprietà il cedente ha l’obbligo di consegnare il manuale al nuovo proprietario.

La macchina è consegnata all’interno di un imballo di cartone, parzialmente smontata.La composizione della fornitura è rappresentata in fig.1.

3.2.1 Documentazione a corredo

A1 Manuale di uso e manutenzioneA2 Istruzioni per la sicurezzaA3 Dichiarazione di conformitàA4 Regole garanzia

3.3 Smaltimento degli imballi

I materiali costituenti l’imballo non sono inquinanti per l’ambiente, tuttavia devono essere riciclati o smaltiti secondo la normativa vigente nel paese di utilizzo.

3.4 Segnalazioni di informazione

Rispettare le segnalazioni dettate dalle targhe applicate sulla mac-china.Verificare che siano sempre presenti e leggibili; in caso contrario sostituirle applicandole nella posizione originale. Targa E1 - Indica l’obbligo di non smaltire la macchina come rifiuto urbano; può essere riconsegnata al distributore all’atto dell’acquisto di una macchina nuova. Le parti elettriche ed elettroniche costituen-ti la macchina non devono essere riutilizzate per usi impropri per la presenza di sostanze dannose alla salute.

Icona E2 - Indica che la macchina è destinata all’uso professionale, cioè alle persone che hanno esperienza, conoscenza tecnica, normativa, legi-slativa e in grado di svolgere le attività necessarie all’uso e alla manutenzione della macchina.Icona E3 - Indica che la macchina è destinata all’uso non professionale (domestico).

La macchina è destinata all’uso individuale per la pulizia di veicoli, macchine, natanti, opere murarie ecc., per rimuovere lo sporco tena-ce con acqua pulita e detergenti chimici biodegradabili. Il lavaggio di motori di veicoli è consentito solamente se l’acqua sporca viene smaltita secondo le norme vigenti.- Temperatura acqua in ingresso: vedi targa caratteristiche sulla macchina.- Pressione acqua in ingresso: min. 0,1 MPa - max.1 MPa. - Temperatura ambientale di funzionamento: superiore a 0°C. La macchina è conforme alla norma EN 60335-2-79/A1 (vedi icona E3).

Per identificare l’operatore addetto all’uso della macchina (professio-nale o non professionale) vedere l’icona rappresentata in copertina.

4.3 Usi non consentiti

È vietato l’uso a persone inesperte o che non abbiano letto e com-preso le istruzioni riportate nel manuale.È vietato alimentare la macchina con liquidi infiammabili, esplosivi e tossici.È vietato utilizzare la macchina in atmosfera potenzialmente infiam-mabile od esplosiva.È vietato utilizzare accessori non originali e non specifici per il modello.È vietato eseguire modifiche alla macchina; l’esecuzione di modi-fiche fa decadere la Dichiarazione di Conformità ed esonera il costruttore da responsabilità civili e penali.

4.4 Parti principali (vedere fig.1)

B1 Testina regolabileB2 Lancia B3 Pistola con sicura B4 Cavo elettrico con spinaB5 Tubo alta pressione B6 Serbatoio detergente

C1 Utensile pulizia testinaC2 Kit ugello rotante C3 Manico C4 Spazzola (dove previsto)C5 Avvolgitubo (dove previsto)

4.5 Dispositivi di sicurezza

Attenzione - pericolo! Non manomettere o variare la taratura della valvola di sicurezza.- Valvola di sicurezza e/o limitatrice di pressione. La valvola di sicurezza è anche una valvola limitatrice di pressione. Quando si chiude la pistola, la valvola si apre e l’acqua ricircola dall’aspirazione della pompa. - Sicura (D): evita il getto d’acqua accidentale.

Attenzione - pericolo! Tutte le operazioni d’installazione e montaggio devono essere effettuate con la macchina scollegata dalla rete elettrica.Per la sequenza di montaggio vedere fig.2.

5.2 Montaggio dell’ugello rotante

(Per i modelli che ne sono equipaggiati).Il kit ugello rotante permette di erogare una maggiore potenza di lavaggio.L'uso dell'ugello rotante può coincidere con un calo della pressione pari al 25% rispetto alla pressione ottenuta con la testina regolabile. Comunque il suo utilizzo permette di erogare una maggiore poten-za di lavaggio grazie all'effetto rotante impresso al getto di acqua.

5.3 Collegamento elettrico

Attenzione - pericolo! Verificare che la rete elettrica corrisponda al voltaggio e alla frequenza (V-Hz) riportata sulla targa di identificazione (fig.2). Collegare la macchina ad una rete elettrica provvista di messa a terra efficiente e di protezione differenziale (30 mA) che interrompe l’alimentazione elettrica in caso di cortocircuiti.

5.3.1 Utilizzo dei cavi di prolunga

Utilizzare cavi e spine con grado di protezione “IPX5”.La sezione dei cavi di prolunga deve essere proporzionata alla sua lunghezza; più è lunga, maggiore deve essere la sezione. Vedi tabella I.

5.4 Collegamento idrico

Attenzione - pericolo! Aspirare solamente acqua filtrata o pulita. Il rubinet-to di prelievo acqua deve garantire una erogazione pari alla portata della pompa.Collocare la macchina il più vicino possibile alla rete idrica di approvvigionamento.

5.4.1 Bocche di collegamento

Uscita acqua (OUTLET) Entrata acqua con filtro (INLET)

5.4.2 Collegamento alla rete idrica pubblica

La macchina può essere collegata direttamente alla rete pub-blica di distribuzione dell’acqua potabile solamente se nella tubazione di alimentazione è installato un dispositivo anti-riflusso con svuotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno Ø 13 mm e che sia rinforzato.24 Italiano

6.1 Regolazione della testina (dove previsto)

Agire sulla testina (E) per regolare il getto d’acqua.

6.2 Regolazione detergente (dove previsto)

Agire sul regolatore (F) per dosare la quantità di detergente da erogare.

6.3 Regolazione erogazione detergente

Mettere la testina regolabile (E) in posizione " " per erogare il detergente alla corretta pressione (dove previsto).

6.4 Regolazione pressione (dove previsto)

Agire sul regolatore (G) per variare la pressione di lavoro. La pressio- ne è indicata dal manometro (se presente).

INFORMAZIONI D'USO FIG.4

- Dispositivo di avviamento (H).Mettere il dispositivo di avviamento in pos. (ON/1) per predisporre al funzionamento il motore.Mettere il dispositivo di avviamento in pos. (OFF/0) per arrestare il funzionamento della macchina.- Leva di comando getto d’acqua (I). Attenzione - pericolo! La macchina deve funzionare appoggiata su di un piano sicuro e stabile, posizionata come indicato in fig.4.

1) Aprire completamente il rubinetto della rete idrica.2) Disinserire la sicura (D).3) Tenere la pistola aperta per alcuni secondi e avviare la macchina con il dispositivo di avviamento (ON/1). Attenzione - pericolo! Prima di mettere in funzione la macchina, assicurarsi che sia correttamente alimentata dall’acqua; l’utilizzo a secco danneggia la macchina; durante il funzionamento non coprire le griglie di ventilazione. Modelli TSS - Nei modelli TSS, con interruzione automatica della mandata: - chiudendo la pistola, la pressione dinamica spegne automatica- mente il motore elettrico (vedi fig.4); - aprendo la pistola, la caduta di pressione avvia automaticamente il motore e la pressione si riforma con un piccolissimo ritardo; - per un corretto funzionamento del TSS, le operazioni di chiusura e apertura pistola non devono essere effettuate in un intervallo di tempo inferiore ai 4÷5 secondi.Per evitare danneggiamenti alla macchina evitare il funzio-namento a secco.

1) Mettere il dispositivo di avviamento in pos. (OFF/0).2) Aprire la pistola e scaricare la pressione all’interno delle tubazioni.3) Inserire la sicura (D).

1) Disinserire la sicura (D).2) Aprire la pistola e lasciare scaricare l'aria presente all’interno delle tubazioni.3) Mettere il dispositivo di avviamento in pos. (ON/1).

7.5 Messa fuori servizio

1) Spegnere la macchina (OFF/0).2) Estrarre la spina dalla presa.3) Chiudere il rubinetto dell’acqua.4) Scaricare la pressione residua dalla pistola fino alla fuoriuscita di tutta l’acqua dalla testina.5) Svuotare e lavare il serbatoio detergente a fine lavoro. Per il lavag-gio del serbatoio utilizzare acqua pulita al posto del detergente.6) Inserire la sicura (D) della pistola.

7.6 Rifornimento ed uso del detergente

Il detergente deve essere erogato con la testina regolabile in posizione " " (dove previsto).L'uso di un tubo alta pressione più lungo di quello nella dotazione originale dell'idropulitrice o l'uso di una prolunga tubo supple-mentare può diminuire o arrestare completamente l'aspirazione del detergente.Riempire il serbatoio con detergente ad alta biodegrabilità.

7.7 Consigli per il corretto lavaggio

Sciogliere lo sporco applicando sulla superficie secca il detergente miscelato all’acqua.Sulle superfici verticali operare dal basso verso l’alto. Lasciare agire per 1÷2 minuti, senza lasciare però asciugare la superfice. Agire con il getto ad alta pressione ad una distanza maggiore di 30 cm, cominciando dal basso. Evitare che il risciacquo coli sulle superfici non lavate.In taluni casi per rimuovere lo sporco è necessaria l'azione meccani-ca delle spazzole per lavaggio.La pressione alta non è sempre la miglior soluzione per un buon lavaggio, in quanto puo' danneggiare taluni superfici. È consiglia-bile evitare l'uso del getto a spillo della testina regolabile e l'uso dell'ugello rotante su parti delicate e verniciate e su componenti in pressione (es. pneumatici, valvole di gonfiaggio..).Una buona azione lavante dipende in egual misura dalla pressione e dal volume di acqua.

MANUTENZIONE FIG.5 Tutti gli interventi manutentivi non compresi in questo capitolo devono essere effettuati presso un Centro di vendita e Assistenza autorizzato. Attenzione - pericolo! Prima di eseguire qualsiasi intervento sulla macchi-na, estrarre la spina dalla presa di corrente.

8.1 Pulizia della testina

1) Smontare la lancia dalla pistola.

2) Togliere lo sporco dal foro della testina con l’utensile (C1).

8.2 Pulizia del filtro

Verificare il filtro aspirazione (L) e il filtro detergente (ove previsto) prima di ogni utilizzo e, nel caso sia necessario, procedere alla pulizia come indicato.

8.3 Sbloccaggio motore (dove previsto)

In caso di soste prolungate, sedimenti calcarei possono provocare il bloccaggio del motore. Per sbloccare il motore ruotare l’albero motore con un l’utensile (M).

Prima del rimessaggio invernale, far funzionare la macchina con liquido antigelo non aggressivo e non tossico.Mettere l' apparecchio in luogo asciutto e protetto dal gelo.25Italiano

Inconvenienti Probabili cause Rimedi La pompa non raggiunge la pres- sione prescritta Ugello usurato Sostituire ugello Filtro acqua sporco Pulire il filtro (fig.5) Alimentazione insufficiente acqua Aprire completamente il rubinetto Aspirazione d'aria Controllare i raccordi Aria nella pompa Spegnere la macchina ed azionare la pistola fino alla fuoriuscita di un getto continuo. Riaccendere. Testina non correttamente regolata Ruotare la testina (E) (+) (fig.3) Intervento valvola termostatica Attendere il ripristino della corretta temperatura dell'acqua La pompa ha sbalzi di pressione Aspirazione acqua da serbatoio esterno Collegare la macchina alla rete idrica Temperatura acqua in ingresso troppo elevata Abbassare la temperatura Ugello otturato Pulire l'ugello (fig.5) Filtro aspirazione (L) sporco Pulire il filtro (L) (fig.5) Il motore "ronza" ma non si avvia Insufficiente tensione di rete Controllare che la tensione di rete corrisponda a quella di targa (fig.2) Perdita di tensione causata dalla prolunga Verificare le caratteristiche della prolunga Arresto prolungato della macchina Consultare un Centro di Assistenza Tecnica autorizzato Problemi al dispositivo TSS Consultare un Centro di Assistenza Tecnica autorizzato Il motore elettrico non si avvia Mancanza di tensione Verificare la presenza di tensione nella rete e controllare che la spina sia inserita correttamente (*) Problemi al dispositivo TSS Consultare un Centro di Assistenza Tecnica autorizzato Macchina da molto tempo ferma Dal foro posteriore, sbloccare il motore con l'utensile (M) (per i modelli che lo prevedono) (fig.5) Perdite d'acqua Guarnizioni di tenuta usurate Sostituire le guarnizioni presso un Centro di Assistenza Tecnica autorizzato Intervento valvola di sicurezza a scarico libero Consultare un Centro di Assistenza autorizzato Rumorosità Temperatura acqua troppo elevata Abbassare la temperatura (vedi dati tecnici) Perdite d'olio Guarnizioni di tenuta usurate Consultare un Centro di Assistenza Tecnica autorizzato Solo per TSS: la macchina si avvia nonostante la pistola chiusa Tenuta difettosa nel sistema alta pressione o nel circu- ito della pompa Consultare un Centro di Assistenza Tecnica autorizzato Solo per TSS: tirando la leva della pistola, l'acqua non esce (con tubo alimentazione inserito) Ugello otturato Pulire l'ugello (fig.5) Non aspira detergente Posizione testina regolabile in alta pressione Mettere testina in posizione " " (fig.3) Detergente troppo denso Diluire con acqua Utilizzo di prolunghe tubo alta pressione Ripristinare tubo originale Circuito detergente incrostato o strozzato Risciacquare con acqua pulita ed eliminare eventuali stroz- zature. Se il problema persiste consultare un Centro di Assistenza Tecnica autorizzato. (*) Se durante il funzionamento il motore si ferma e non riparte attendere 2-3 minuti prima di rifare l’avviamento (Intervento della protezione termica). Se l’inconveniente si ripete per più di una volta contattare il Servizio di Assistenza Tecnica.Makita Corporation - JapanMODELLO NUMERO DI SERIE IT Dichiarazione di conformità CE Noi di Makita Corporation, Banjo, Fichi, Giappone, dichiariamo che la(e) seguente(i) macchina(e) Makita: Denominazione della macchina Idropulitrice ad alta pressione N. modello HW132 Potenza assorbita 2,1 kW è(sono) conforme(i) alle seguenti direttive europee: 2006/42/CE, 2006/95/CE, 2002/95/CE, 2002/96/CE, 2004/108/CE, 2000/14/CE ed è(sono) prodotta(e) nel rispetto delle seguenti norme o dei seguenti documenti standardizzati: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1 La documentazione tecnica è conservata presso il nostro rappresentante autorizzato in Europa: Makita International Europe Ltd, Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, Inghilterra La procedura di valutazione della conformità richiesta dalla direttiva 2000/14/CE è stata eseguita in osservanza all’Allegato V Livello di potenza sonora misurato L

: 84 dB (A); (K=3 dB(A)) Livello di potenza sonora garantito L

: 85 dB (A); (K=3 dB(A)) 06 dicembre 2010 Kato Tomoyasu Direttore Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446-8502, Giappone Dati Tecnici (IT) Unità HW132 PortataL/min Pressione MPa

Pressione massima MPa

2,1 T° Alimentazione

Pressione di alimentazione massima MPa

Forza repulsiva della pistola alla pressione massima

17,34 Isolamento Motore

Classe F Protezione Motore

IPX5 Tensione V/Hz 230/50 Massima impedenza di rete consentita Ω 0,218 Livello di pressione acustica K = 3 dB(A) :
