BRUKSANVISNING HW132 MAKITA

- Startanordning (H).

Indstil startanordningen i pos. (1 ON) for at forberede motoren til start. Indstil startanordningen i pos. (0 OFF) for at afbryde maskinen.

- Styregreb for vandstråle (I).

Advarsel - fare!

⚠️ Maskinen skal hvile på et robust og stabilt underlag i forbindelse med brug. Anbring maskinen som vist i fig. 4.

7.2 Start

1) Åben vandhanen helt.

- Oppstartsanordning (H)

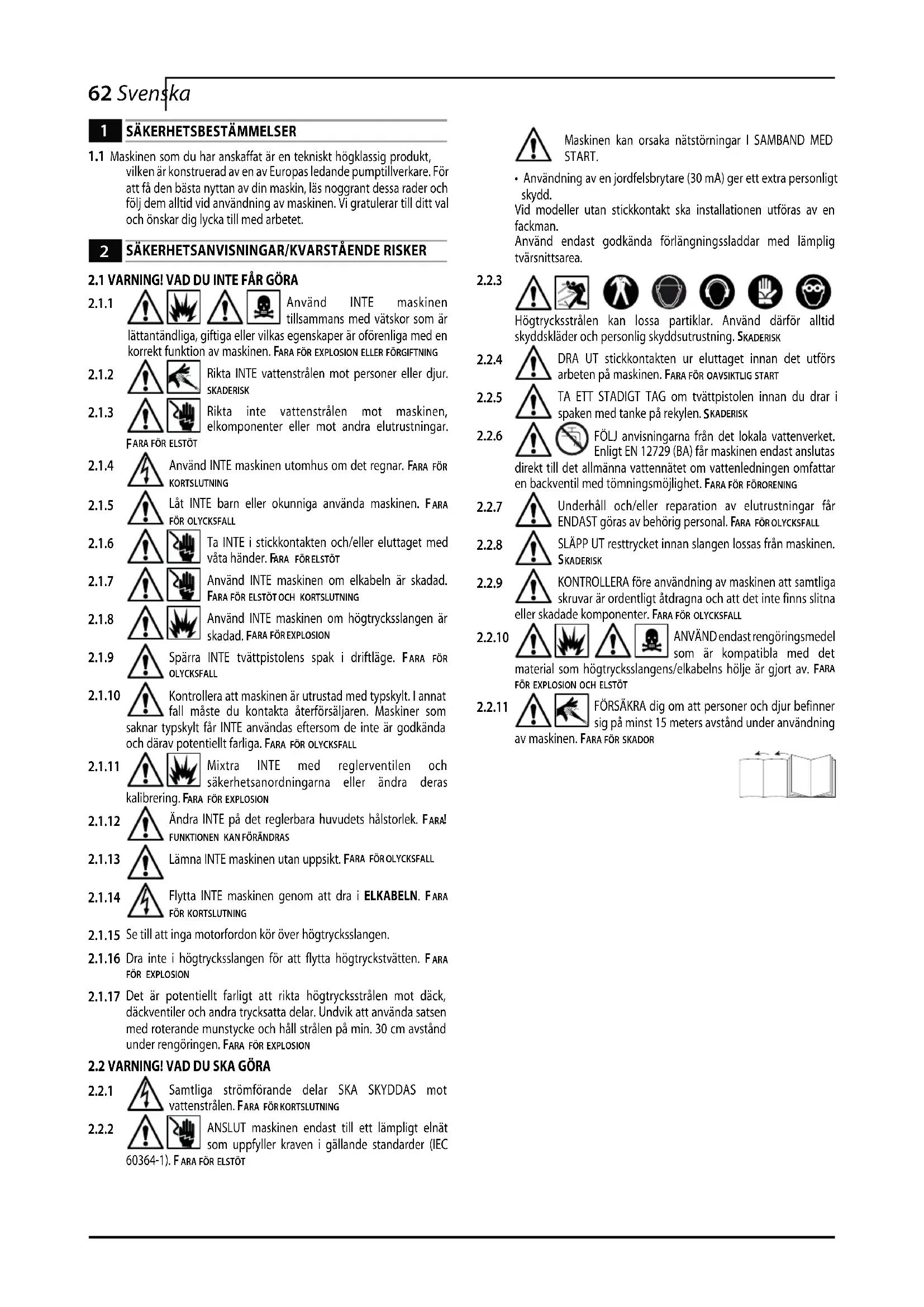

1.1 Maskinen som du har anskaffat är en tekniskt högklassig produkt, vilken är konstruerad av en av Europas ledande pumptillverkare. För att få den bästa nyttan av din maskin, läs noggrant dessa rader och följ dem alltid vid användning av maskinen. Vi gratulerar till ditt val och önskar dig lycka till med arbetet.

2 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

2.1 VARNING! VAD DU INTE FÅR GÖRA

2.1.1

Använd INTE maskinen tillsammans med vätskor som är lättantändliga, giftiga eller vilkas egenskaper är oförenliga med en korrekt funktion av maskinen. FARA FÖR EXPLOSION ELLER FÖRGIFTNING

2.1.2

Rikta INTE vattenstrålen mot personer eller djur. SKADERISK

2.1.3

Rikta inte vattenstrålen mot maskinen, elkomponenter eller mot andra elutrustningar.

FARA FÖR ELSTÖT

2.1.4

Använd INTE maskinen utomhus om det regnar. FARA FÖR KORTSLUTNING

2.1.5

E barn eller okunniga använda maskinen. FARA CKSFALL

2.1.6

Ta INTE i stickkontakten och/eller eluttaget med våta händer. FARA FÖRELSTÖT

2.1.7

Använd INTE maskinen om elkabeln är skadad. FARA FÖR ELSTÖT OCH KORTSLUTNING

2.1.8

Använd INTE maskinen om högtrycksslangen är skadad. FARA FÖR EXPLOSION

2.1.9

Spärra INTE tvättpistolens spak i driftläge. FARA FÖR OLYCKSFALL

2.1.10

Kontrollera att maskinen är utrustad med typskylt. I annat fall måste du kontakta återförsäljaren. Maskiner som typskylt får INTE användas eftersom de inte är godkända av potentiellt farliga. FARA FÖR OLYCKSFALL

2.1.11

Mixtra INTE med reglerventilen och säkerhetsanordningarna eller ändra deras FÖR EXPLOSION

2.1.12

Ändra INTE på det reglerbara huvudets hålstorlek. FARA! FUNKTIONEN KAN FÖRÄNDRAS

2.1.13

Lämna INTE maskinen utan uppsikt. FARA FÖR OLYCKSFALL

2.1.14

Flytta INTE maskinen genom att dra i ELKABELN. FARA FÖR KORTSLUTNING

2.1.15 Se till att inga motorfordon kör över högtrycksslangen.

2.1.16 Dra inte i högtrycksslangen för att flytta högtryckstvätten. FARA FÖR EXPLOSION

2.1.17 Det är potentiellt farligt att rikta högtrycksstrålen mot däck, däckventiler och andra trycksatta delar. Undvik att använda satsen med roterande munstycke och håll strålen på min. 30 cm avständ under rengöringen. FARA FÖR EXPLOSION

2.2 WARNING! VAD DU SKA GÖRA

2.2.1

Samtliga strömförande delar SKA SKYDDAS mot vattenstrålen. FARA FÖRKORTSLUTNING

2.2.2

ANSLUT maskinen endast till ett lämpligt elnät som uppfyller kraven i gällande standarder (IEC ÖR ELSTÖT

Maskinen kan orsaka nätstörningar | SAMBAND MED START.

- Användning av en jordfelsbrytare (30 mA) ger ett extra personligt skydd.

Vid modeller utan stickkontakt ska installationen utföras av en fackman.

Använd endast godkända förlängningssladdar med lämplig tvärspittsarea

2.2.3

Högtrycksstrålen kan lossa partiklar. Använd därför alltid skyddskläder och personlig skyddsutrustning. SKADERISK

2.2.4

DRA UT stickkontakten ur eluttaget innan det utförs arbeten på maskinen. FARA FÖR OAVSIKTLIG START

2.2.5

TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen. SKADERISK

2.2.6

FÖLJ anvisningarna från det lokala vattenverket. Enligt EN 12729 (BA) får maskinen endast anslutas det allmänna vattennätet om vattenledningen omfattar ventil med tömningsmöjlighet. FARA FÖR FÖRORENING

2.2.7

Underhåll och/eller reparation av elutrustningar får ENDAST göras av behörig personal. FARA FÖR OLYCKSFALL

2.2.8

SLÄPP UT resttrycket innan slangen lossas från maskinen. SKADERISK

2.2.9

KONTROLLERA före användning av maskinen att samtliga skruvar är ordentligt åtdragna och att det inte finns slitna dade komponenter. FARA FÖR OLYCKSFALL

2.2.10

ANVÄND endast rengöringsmedel som är kompatibla med det

material som högtrycksslangens/elkabelns hölje är gjort av. FARA FÖR EXPLOSION OCH ELSTÖT

2.2.11

FÖRSÄKRA dig om att personer och djur befinner sig på minst 15 meters avständ under användning

av maskinen. FARA FÖR SKADOR

3.1 Användning av bruksanvisningen

Denna bruksanvisning är en viktig del av maskinen och ska sparas för framtida konsultation. Läs igenom bruksanvisningen före installation och användning av maskinen. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte.

3.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong.

I fig. 1 visas vilka delar som medföljer vid leveransen.

3.2.1 Dokumentation som medföljer

A1 Bruks- och underhållsanvisning

A2 Säkerhetsbestämmelser

A3 Försäkran om CE-överensstämmelse

A4 Garanti

Emballaget är miljövänligt och återvinningsbart. Kassera det enligt installationslandets gällande miljölagstiftning.

3.4 Informationsskyltar

laktta anvisningarna på maskinens informationsskyltar.

Kontrollera att de alltid är på plats och att de går att läsa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt. Informationsskylt E1 - Anger att maskinen inte får kasseras som vanligt hushållsavfall. Maskinen kan lämnas tillbaka till återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska komponenter får inte återanvändas eftersom de innehåller hälsovådliga ämnen.

3.4.1 Symboler

Symbol E2 - Anger att maskinen är avsedd för professionellt bruk. Den som använder denna typ av maskin måste känna till hur dessa maskiner är, används och underhålles samt ha kännedom om e lagar och standarder.

Symbol E3 - Anger att maskinen är avsedd för hushållsbruk.

4 TEKNISKA SPECIFICATIONER (FIG. 1)

4.1 Avsedd användning

Maskinen är avsedd för hushållsbruk för rengöring av fordon, maskiner, båtar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och miljövänliga kemiska rengöringsmedel.

Fordonsmotorer får endast rengöras om det använda vattnet kasseras enligt gällande lagar.

- Vattentemperatur vid inloppet: se maskinens typskylt.

- Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa

Omgivningstemperatur vid drift: över 0 °C.

Maskinen uppfyller kraven i standarden EN 60335-2-79/A1.

4.2 Användare

Symbolen på omslaget anger om maskinen är avsedd för professionellt bruk eller hushållsbruk.

4.3 Vad du inte får göra

Maskinen får inte användas av personer som saknar nöd vändig kunskap om hur den används eller av personer som inte har läst igenom och förstått bruksanvisningens instruktioner.

Använd inte lättantändliga, explosiva eller giftiga vätskor i maskinen. Det är förbjudet att använda maskinen i potentiellt lätt antändliga eller explosiva utrymmen.

Det är förbjudet att använda piratreservdelar eller reservdelar som inte är avsedda för modellen.

Det är förbjudet att göra ändringar på maskinen. Vid ändringar bortfaller CE-överensstämmelsen och tillverkaren befrias från civil- och straffrättsligt ansvar.

4.4 Huvuddelar (se fig. 1)

B1 Reglerbart huvud

B2 Tryckrör

B3 Tvättpistol med spärr

B6 Behållare för rengöringsmedel

4.4.1 Tillbehör

C1 Rengöringsverktyg för huvud

C2 Sats med roterande munstycke

C3 Handtag

C4 Borste (om denna finns)

C5 Slangvinda (om denna finns)

4.5 Säkerhetsanordningar

Varning - fara!

Mixtra inte med säkerhetsventilen eller ändra dess

kalibrering.

- Säkerhets- och/eller övertrycksventil.

Säkerhetsventilen är även en övertrycksventil. När tvättpistolen stängs av öppnas säkerhetsventilen och vattnet cirkulerar från pumpens insug.

- Spärr (D): Skyddar mot oavsiktliga vattenstrålar.

Maskinen ska vara kopplad från elnätet vid all instal- och montering.

Se fig. 2 för monteringssekvensen.

5.2 Montering av roterande munstycke

(Om detta finns).

Användning av satsen med roterande munstycke ökar rengöringseffekten.

Användning av det roterande munstycket kan medföra en trycksänkning på 25 % i förhållande till det tryck som erhålls med det reglerbara huvudet.

Användning av det roterande munstycket ökar dock rengöringseffekten tack vare vattenstrålens roterande verkan.

5.3 Elanslutning

Varning - fara!

Kontrollera att nätspänningen i ditt hem överensner med spänningen och frekvensen (V/Hz) på typen (fig. 2). Anslut maskinen till ett elnät med funge jordsystem och jordfelsbrytare (30 mA) som bryter ingen vid en ev. kortslutning.

5.3.1 Vid bruk av förlängningssladdar

Använd förlängningssladdar och stickkontakter med kapslingsklass IPX5.

Tvärsnittsarean på förlängningssladden ska vara proportionell mot längden, d.v.s. ju längre förlängningssladd desto större tvärsnittsarea, se tabell l.

5.4 Vattenanslutning

Varning - fara!

Använd endast filtrerat eller rent vatten. Vattenkranens

kapacitet ska överensstämma med pumpens kapacitet.

Maskinen ska placeras så nära vattenledningen som möjligt.

5.4.1 Anslutningar

● Vattenutlopp (OUTLET)

5.4.2 Anslutning till det allmänna vattennätet

Maskinen får endast anslutas direkt till det allmänna vattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet enligt gällande standarder. Kontrollera att slangens diameter är minst 13 mm och att den är förstärkt.

6 INSTÄLLNING (FIG. 3)

6.1 Inställning av reglerbart huvud (om detta är möjligt) Ställ in vattenstrålen med det reglerbara huvudet (E).
6.2 Reglage för rengöringsmedel (om detta finns) Ställ in mängden rengöringsmedel som ska fördelas med reglaget (F).
6.3 Reglage för fördelning av rengöringsmedel Placera det reglerbara huvudet (E) i läge "■" så att rengöringsmedlet fördelas med korrekt tryck (om detta är möjligt).
6.4 Reglage för tryck (om detta finns) Drifttrycket ändras med reglaget (G) och avläses på manometern (om denna finns).

7 ANVÄNDNING (FIG. 4)

7.1 Reglage

- Startanordning (H). Placera startanordningen i läge (1 ON) för att förbereda motorn för start. Placera startanordningen i läge (0 OFF) för att stänga av maskinen. - Spak för vattenstråle (I).

Varning - fara! Maskinen ska placeras på ett säkert och stadigt underlag enligt anvisningarna i fig. 4.

7.2 Start

1) Öppna vattenkranen helt.
2) Frigör spärren (D).
3) Häll tvättpistolen öppen några sekunder och starta maskinen med startanordningen (1 ON).

Varning - fara! Kontrollera före start av maskinen att vattenintaget är anslutet till vattenledningen. Användning av maskinen utan vatten kan skada den. Täck inte över ventilationsöppningarna under användning.

TSS-modeller - TSS-modeller med automatiskt avbrott av vattenstrålen:

• när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4);
• när tvättpistolen öppnas gör tryckfallet att den elektriska motorn startar automatiskt. Trycket skapas på nytt med en liten fördröjning;
• För att garantera en perfekt funktion av TSS måste det gå minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen.

För att undvika skador på maskinen får den inte torrköras.

7.3 Stopp

1) Placera startanordningen i läge (0 OFF).
2) Öppna tvättpistolen och släpp ut resttrycket i rörledningen.
3) Inkoppla spärren (D).

7.4 Återstart

1) Frigör spärren (D).
2) Öppna tvättpistolen och släpp ut luften i rörledningen.
3) Placera startanordningen i läge (1 ON).

7.5 Avställning

1) Stäng av maskinen (0 OFF).
2) Dra ut stickkontakten ur eluttaget.
3) Stäng vattenkranen.
4) Släpp ut resttrycket i tvättpistolen tills allt vatten har kommit ut från huvudet.
5) Töm och rengör behållaren för rengöringsmedel efter användning. Rengör behållaren med rent vatten. Använd inte rengöringsmedel.
6) Inkoppla tvättpistolens spärr (D).

7.6 Påfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas ska det reglerbara huvudet vara placerat i läge " -" (om detta är möjligt).

Användning av en högtrycksslang som är längre än den i högtryckstvättens originalutförande eller användning av en förlängningsslang, kan medföra att insuget av rengöringsmedel minskar eller upphör helt. Fyll behållaren med rengöringsmedel med hög biologisk nedbrytbarhet.

7.7 Råd för korrekt rengöring

Lös upp smutsen genom att applicera rengöringsmedel blandat med vatten på den torra ytan. Rengör vertikala ytor nedifrån och upp. Låt verka i 1 - 2 minuter. Ytan får inte torka. Använd vattenstrålen med högt tryck och på minst 30 cm avständ. Börja nedifrån. Undvik att sköljvattnet rinner på de ej rengjorda ytorna. I vissa fall kan det behövas rengöringsborstar för att få bort smutsen. Högtrycksstrålen är inte alltid det bästa rengöringssättet eftersom den kan skada somliga ytor. Undvik att använda det reglerbara huvudets riktade stråle och med roterande munstycke på ömtåliga och lackerade delar samt på trycksatta delar (däck, däckventiler o.s.v.). En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

8 UNDERHÅLL (FIG. 5)

De underhållsmoment som inte tas upp i detta kapitel ska göras av en auktoriserad serviceverkstad.

Varning - fara!

Dra ut stickkontakten ur eluttaget innan det utförs e på maskinen.

8.1 Rengöring av huvud

1) Lossa tryckröret från tvättpistolen.
2) Avlägsna smutsen i huvudets hål med verktyget (C1).

Kontrollera sugfiltret (L) och rengöringsmedlets filter (om det finns) före varje användning och rengör vid behov enligt anvisningarna.

8.3 Frigöra motorn (om detta är möjligt)

Om maskinen inte används på en längre tid, kan det bildas kalkavlagringar som får motorn att kärva. Vrid på motoraxeln med ett verktyg (M) för att frigöra motorn.

8.4 Förvaring

Kör igenom maskinen med icke korroderande och giftfri frostskyddsvätska före vinterförvaringen. Förvara högtryckstvätten på en torr plats och skyddad från frost.

9 FELSÖKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställt tryck.	Det roterande munstycket är slitet. Byt ut det roterande munstycket.
	Vattenfiltret är smutsigt. Rengör filtret (fig. 5).
	Inloppstrycket är för lågt. Öppna vattenkranen helt.
	Luft läcker in i systemet. Kontrollera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta därefter maskinen.
	Det reglerbara huvudet är fel inställt. Vrid på det reglerbara huvudet (E) (+) (fig. 3).
	Den termostatiska ventilen har utlösts. Invänta återställningen av korrekt vattentemperatur.
Pumpen har tryckvariationer.	Vatten sugs in från en yttre tank. Anslut maskinen till vattenledningen.
	Vattentemperaturen vid inloppet är för hög. Sänk temperaturen.
	Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5).
	Sugfiltret (L) är smutsigt.	Rengör filtret (L) (fig. 5).
Motorn brummar men startar inte.	Otilräcklig nätspänning.	Kontrollera att nätspänningen överensstämmer med typskylten (fig. 2).
	Spänningsfall på grund av förlängningssladd. Kontrollera förlängningssladdens egenskaper.
	Maskinen har inte använts på länge.	Kontakta en auktoriserad serviceverkstad.
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
Elmotorn startar inte.	Spänning saknas.	Kontrollera att nätspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*).
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
	Maskinen har inte använts på länge.	Stick in verktyget (M) (om detta finns) i det bakre hålet för att frigöra elmotorn (fig. 5).
Vattenläckage	Utslitna packningar.	Kontakta en auktoriserad serviceverkstad för byte av packningarna.
	Säkerhetsventilen med fri tömning har utlösts.	Kontakta en auktoriserad serviceverkstad.
Oljud.	Vattentemperaturen är för hög.	Sänk temperaturen (se tekniska specifikationer).
Oljeläckage.	Utslitna packningar.	Kontakta en auktoriserad serviceverkstad.
Endast för TSS-modeller: Maskinen startar fast tvättpistolen är stängd.	Defekt täthet på högtryckssidan eller i pumpsystemet.	Kontakta en auktoriserad serviceverkstad.
Endast för TSS-modeller: När du drar i tvättpistolens spak kommer det inte ut vatten (med ansluten vattenslang).	Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5).
Det sugs inte in rengöringsmedel.	Det reglerbara huvudet är inställt på högt tryck.	Ställ in huvudet i läge "■" (fig. 3).
	Rengöringsmedlet är för trögflytande. Späd med vatten.
	Det används förlängningsslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel är full av beläggningar eller hopklämd.	Skölj med rent vatten och åtgärda ev. hopklämningar. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.

(*)Om motorn stannar under driften och inte startar om igen ska du vänta ca. 2 - 3 minuter innan du gör ett nytt startförsök (överhettningsskyddet har löst ut).
Kontakta vår tekniska serviceavdelning om problemet upprepas.

Tekniska specifikationer (SV)	Mättenhet	HW132
Kapacitet	L/min	7
Tryck	MPa	12
Max. tryck	MPa	14
Effekt	kW	2,1
Inloppstemperatur	°C	50
Max. inloppstryck	MPa	1
Tvättpistolens rekylkraft vid max. tryck	N	17,34
Motorns isolation	-	Klass F
Motorns kapslingsklass	-	IPX5
Spänning	V/Hz	230/50
Maximalt tillåten nätimpedans	0,218
Max. ljudtryck K = 3 dB(A) : L_RA (EN 60704-1) L_WA (EN 60704-1)	dB (A) 77,33dB (A) 85
Apparatens vibrationer K = 1,5 M/s2:	M/s2	1,75
Vikt	kg	18,8

MODELL SERIENUMMER

Thakita® S/N. xxxxxxxxxxxxx HWX XXX xxx V xx Hz kW x.x IP X5 xxx l/h xx bar Max xxx bar max xx°C (x Mpa) (Max xx Mpa) P IN Max xx bar (x Mpa) LWA XX dB CE Makita Corporation - Japan

SV Försäkran om CE-överensstämmelse

Vi - Makita Corporation, Anjo, Aichi, Japan - försäkrar att följande Makita maskin/maskiner:

Maskinbenämning

Högtryckstvätt

Modell nr.

HW132

Effektförbrukning

2,1 kW

överensstämmer med följande EU-direktiv:

2006/42/EG, 2006/95/EG, 2002/95/EG, 2002/96/EG, 2004/108/EG, 2000/14/EG

och att den/de är tillverkad/tillverkade enligt följande standarder eller följande

standardiserade dokument: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2;

EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Den tekniska dokumentationen återfinns hos vår generalagent i Europa:

Makita International Europe Ltd,

Michigan,

Drive,

Tongwell,

Milton Keynes, MK15 8JD, Storbritannien

Bedömningen av överensstämmelse enligt EU-direktivet 2000/14/EG har utförts enligt bilaga V.

Uppmätt ljudtrycksnivå L _PA : 84 dB (A); (K=3 dB(A))

Garanterad ljudtrycksnivå L _WA : 85 dB (A); (K=3 dB(A))

2010-12-06

Kato Tomoyasu

Verkställande direktör

C5 Hortum sarıcı (öngörülmüş ise)
