HASZNÁLATI ÚTMUTATÓ Concept Pro II BLAUPUNKT

Kezelési és beszerelési útmutató

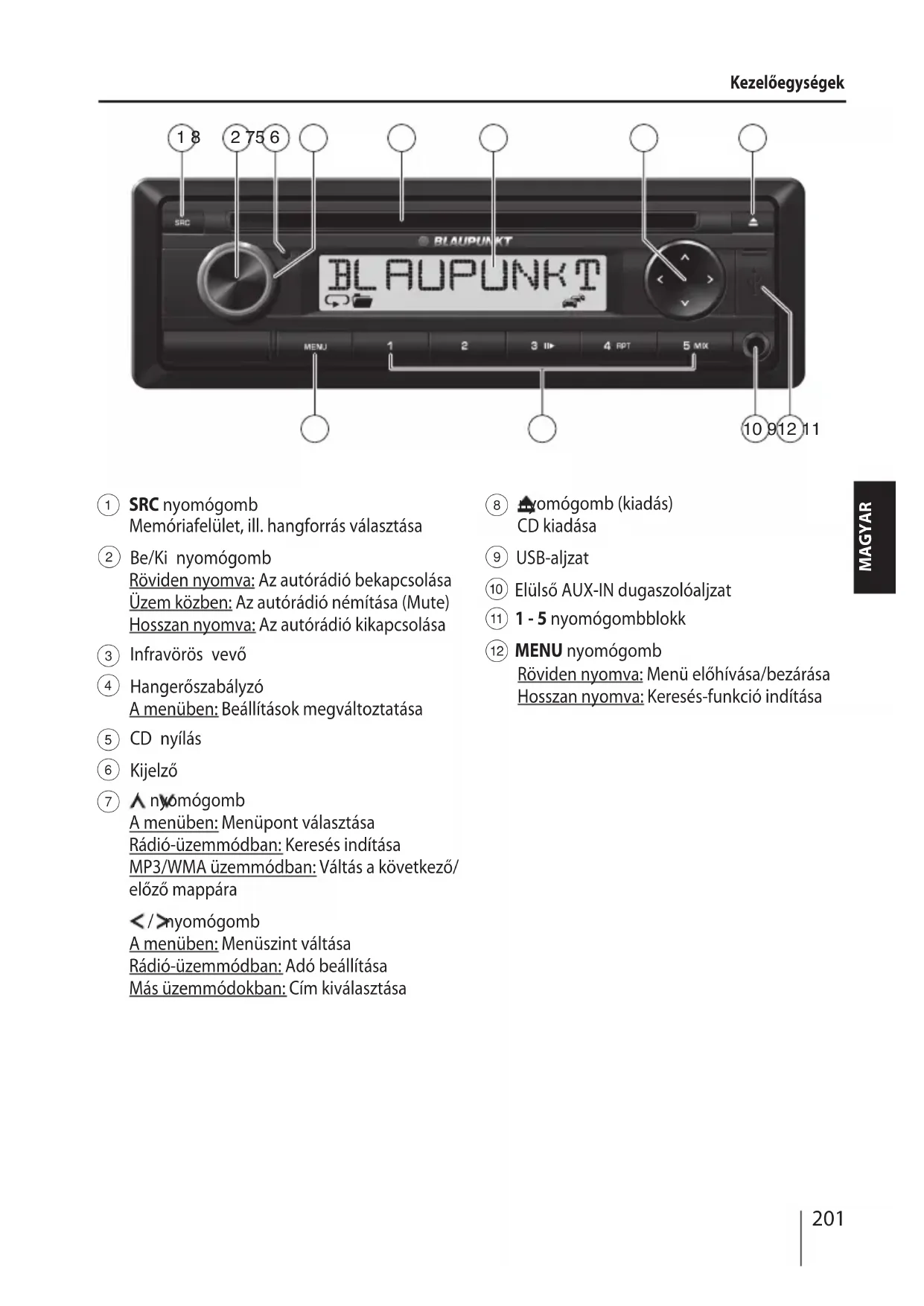

① SRC nyomógomb Memóriafelület, ill. hangforrás választása
② Be/Ki nyomógomb Röviden nyomva: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute) Hosszan nyomva: Az autórádió kikapcsolása
③ Infravörös vevő
④ Hangerőszabályzó A menüben: Beállítások megváltoztatása
⑤ CD nyílás
⑥ Kijelző
⑦ A nyomógomb A menüben: Menüpont választása Rádió-üzemmódban: Keresés indítása MP3/WMA üzemmódban: Váltás a következő/előző mappára

< / >nyomógomb A menüben: Menüszint váltása Rádió-üzemmódban: Adó beállítása Más üzemmódokban: Cím kiválasztása

⑧ yomógomb (kiadás) CD kiadása
⑨ USB-aljzat
⑩ Elülső AUX-IN dugaszolóaljzat
⑪ 1 - 5 nyomógombblokk
⑫ MENU nyomógomb Röviden nyomva: Menü előhívása/bezárása Hosszan nyomva: Keresés-funkció indítása

Biztonsági tudnivalók ......203

Alkalmazott szimbólumok 203

Közlekedésbiztonság 203

Általános biztonsági tudnivalók 203

Megfelelőségi nyilatkozat 204

Tisztítási tájékoztatók 204

Ártalmatlanítási tájékoztatók ...... 204

A csomag tartalma 204

Külön tartozék (nincs a csomagban) ...... 204

Üzembe helyezés 204

Lopás elleni védelem ...... 204

Vételi régió beállítása 205

Be- és kikapcsolás 205

Hangerő 205

Demo-üzemmód be- és kikapcsolása ...... 205

Közlekedési információ 206

Rádió üzemmód 206

RDS....206

Váltás a rádió-üzemmódra, illetve memóriafelület választása.... 206

Adó beállítása 207

Adó elmentése, illetve elmentett adó lehívása 207

Belehallgatás adókba 207

Az adó automatikus elmentése (Travelstore)......207

PTY 208

CD/MP3/WMA üzemmód ......208

Alapvető információk 208

Váltás CD/MP3/WMA üzemmódra ...... 209

CD behelyezése/eltávolítása 209

USB-adathordozó csatlakoztatása/eltávolítása....210

Cím kiválasztása 210

Mappa kiválasztása (csak MP3/WMA üzemmódban) 210

Gyors keresés 210

A lejátszás megszakítása 210

Belehallgatás minden címbe 210

Címek véletlenszerű lejátszása 210

Egyes számok vagy mappák ismételt lejátszása.... 211

Külső hangforrások 211

Elülső AUX-IN dugaszolóaljzat 211

Hangbeállítások 211

Az „AUDIO“ menü előhívása és bezárása ..... 211

Beállítások elvégzése az „AUDIO“ menüben....212

Felhasználói beállítások 212

Felhasználói menü lehívása és a menü kiválasztása 212

Beállítások elvégzése a „TUNER“ menüben....213

Beállítások elvégzése a „DISPLAY“ (kijelző) menüben ....214

Beállítások elvégzése a „VOLUME“ (hangerő) menüben 214

Beállítások elvégzése a „VARIOUS“ (egyebek) menüben 215

Gyári beállítások 215

Hasznos információk 216

Garancia 216

Szerviz....216

Müszaki adatok 216

Beszerelési utasítás 251

Biztonsági tudnivalók

Az autórádió a technika jelenlegi állásának és az általánosan elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére veszélyek léphetnek fel, amennyiben az ebben az utasításban leírt biztonsági tudnivalókat nem veszi fi gyelembe.

Ez az utasítás fontos tájékoztatókat tartalmaz, az autórádió kezelésének egyszerűvé és biztonságossá tétele, beépítése és kezelése érdekében.

• Olvassa el gondosan és fi gyelmesen az utasítást, mielőtt használná az autórádiót.
• Órizze meg ezt az utasítást és gondoskodjon arról, hogy minden felhasználó számára elérhető legyen.
• Az autórádiót harmadik személy számára kizárólag ezen utasítással együtt adja tovább.

Ezen kívül vegye fi gyelembe azokat az utasításokat, melyek azokra a készülékekre vonatkoznak, melyeket ezzel az autórádióval együtt használ.

Alkalmazott szimbólumok

Ebben az utasításban az alábbi szimbólumok kerülnek alkalmazásra:

VESZÉLY!

Sérülésekre fi gyelmeztet

VIGYÁZAT!

A CD-lejátszó károsodására fi gyelmez- tet

VESZÉLY!

Nagy hangeröre fi gyelmeztet

A CE jelzés igazolja az EU irányvonalak betartását.

Egy kezelési lépést jelöl

- Egy felsorolást jelöl

Közlekedésbiztonság

Kérjük, fi gyeljen a közlekedésbiztonsággal kapcsolatos alábbi fi gyelmeztetésekre:

• Használja úgy a készülékét, hogy gépjárművét közben biztonságosan tudja vezetni. Kétes esetekben inkább álljon meg egy arra alkalmas helyen és kezelje a készüléket álló gépkocsiban.
• A készüléket mindig közepes hangerőn hallgassa, egyrészt saját hallásának megóvása érdekében, másrészt azért, hogy a hangos fi gyelmeztetéseket (pl. rendőrségi sziréna) minden esetben meghallja. A néma üzemmód szüneteiben (pl. a hangforrás változtatásakor) a hangerő megváltoztatása nem hallható. Ne változtasson a hangerőn ezen szünetek ideje alatt.

Általános biztonsági tudnivalók

Kövesse fi gyelemmel az alábbi tájékoztatókat sa- ját biztonsága érdekében:

• A készüléket ne nyissa fel, ne végezzen rajta változtatásokat. A készülékben Class-1 (1. kategóriájú) lézer található, amely szemsérülést okozhat.
• Ne növelje a hangerőt a némára kapcsolt szünetekben, például a hangforrás változtatásakor. A hangerő megváltoztatása a néma üzemmód alatt nem hallható.

Rendeltetésszerű használat

Ez az autórádió 12 Voltos fedélzeti feszültséggel rendelkező gépjárműbe történő beszerelésre és használatra való, és DIN-nyílásba kell beszerelni. Vegye fi gyelembe a Műszaki adatokban szereplő teljesítményhatárokat. Esetleges javításokat és adott esetben a beszerelést is szakemberrel célszerű elvégeztetni.

Beszerelési utasítások

Az autórádiót csak abban az esetben építse be, ha gyakorlata van autórádiók beszerelésében és gép-járműve elektromos szerelvényeit ismeri. Vegye fi gyelembe az utasítás végén található beszerelési utasítást.

Megfelelőségi nyilatkozat

A Blaupunkt Embedded Systems GmbH ezennel kijelenti, hogy a Birmingham 2012 autórádió megfelel a 2004/108/EK irányelv alapvető követelményeinek és egyéb vonatkozó előírásainak.

A megfelelőségi nyilatkozat a www.blaupunkt.com honlapról tölthető le.

Tisztítási tájékoztatók

Oldószerek, tisztítószerek és súrolószerek, valamint müszerfalápoló spray-k, műanyagápoló szerek olyan anyagokat tartalmazhatnak, melyek megtámadják az autórádió felületét.

Az autórádió tisztításához kizárólag száraz, vagy enyhén nedves törlőkendőt használjon.

Ártalmatlanítási tájékoztatók

Régi készülékét ne dobja a háztartási hulladékba.

A használt készülék ártalmatlanításához vegye igénybe a rendelkezésre álló visszaváltó- és gyűjtőhelyeket.

A csomag tartalma

A szállított csomagban található:

1 autórádió
1 kezelési és beszerelési utasítás
1 tartókeret
2 kiszerelő szerszámok

Külön tartozék (nincs a csomagban)

Kizárólag a Blaupunkt által engedélyezett tartozékokat szabad használni. Tájékozódjon Blaupunkt szaküzletében, vagy az interneten a www.blaupunkt.com honlapon.

Üzembe helyezés

Lopás elleni védelem

Az autórádió lopás elleni védelme egy négyjegyű kóddal biztosított. Beállítható, hogy a kódot az akkufeszültség mindenkori megszakítását követően meg kelljen adni. Ha a kódkérés aktiválva van, ezen kód nélkül a készülék egy tolvaj számára értéktelen.

Tudnivalók:

• A kódkérés gyárilag nincs beállítva, de aktiválható (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „VARIOUS” (egyebek) menüben” c. szakaszában a „SEC CODE” (kódkérés) menüpontot).
• A kód gyárilag „0000“-ra van beállítva. A kód megváltoztatható (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások el-végzése a „VARIOUS“ (egyebek) menüben“ c. szakaszában a „CODE SET“ (kód megvál-toztatása) menüpontot).

A kód megadása a feszültség megszakítását követően

Amennyiben a kódkérés aktiválva van, a készülék fedélzeti feszültségről történő minden lekapcsolását követően (pl. az akku kiszerelése javítási munkák esetén) a négyjegyű kódot minden esetben meg kell adni.

A kód mindegyik helyéhez:

Nyomja meg a V/ A⑦ nyomógombot a számjegyek beállításához.
- Nyomja meg a>⑦ nyomógombot a jóváhagyáshoz.

Tudnivaló:

Amikor megadja a kódot, a <⑦ nyomógomb megnyomásával visszatérhet az előző helyre.

Amint a negyedik helyet is megadta és jóváhagyta, az autórádió bekapcsol.

Tudnivaló:

Amennyiben hibás kódot adott meg, röviden megjelenik a „CODE ERR“ felirat, és a készülék 99 másodpercre lezár. Ezután megismételheti a kódbevitelt.

Vételi régió beállítása

Ez az autórádió különböző régiók különböző frekvenciasávjai és adótechnológiái melletti üzemmódra alkalmas. Gyárilag a „EUROPE“ (Európa) vételi régió van beállítva. Ezen kívül a „USA“, „S-AMERICA“ (Dél-Amerika) és „THAILAND“ (Thaiföld) vételi régiók állnak rendelkezésre.

Megjegyzés:

Ha az autórádiót Európán kívül használja, adott esetben be kell állítania a megfelelő vételi régiót a felhasználói menüben (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakasz „AREA“ (vételi körzet) menüpontját).

Be- és kikapcsolás

Be- és kikapcsolás a Be/Ki nyomógombbal

A bekapcsoláshoz nyomja meg a Be/Ki nyomógombot ②.

Az autórádió bekapcsol.

A kikapcsoláshoz tartsa lenyomva a Be/Kinyomógombot ② 2 másodpercnél hosszabb ideig.

Az autórádió kikapcsol.

Megjegyzés:

Amennyiben az autórádiót kikapcsolt gyújtás mellett kapcsolná be, a rádió kb. 1 óra eltel-tével, az autóakkumulátor megóvása érdeké-ben automatikusan kikapcsol.

Gépkocsi-gyújtáson keresztüli be- és kikapcsolás

Amennyiben az autórádió a beszerelési utasítás szerint a jármű gyújtásához csatlakoztatva lett, és a Be/Ki nyomógombbal ② nem kapcsolták ki, a gyújtással együtt be- illetve kikapcsol.

Hangerő

Hangerő beállítása

A hangerő 0 (ki) és 50 (legnagyobb) között fokozatosan állítható.

Forgassa el a hangerőszabályzót ④ a hangerő megváltoztatásához.

Tudnivaló:

Ha az autórádióhoz a beszerelési utasításban leírt módon telefon csatlakozik, akkor az autórádió telefonbeszélgetés közben elnémul. A kijelzőn a néma üzemmód közben a „TELEPHONE“ (telefon) kijelzés látható.

Az autórádió néma üzemmódba kapcsolása (Mute)

Nyomja meg röviden a Be/Ki nyomógombot ② az autórádió néma üzemmódba, illetve újra az előző hangerőre kapcsolásához.

A kijelzón a néma üzemmódba kapcsoláskor a „MUTE“ jelzés látható.

Demo-üzemmód be- és kikapcsolása

A demo-üzemmód az autórádió funkcióit mutatja a kijelzön futó szöveg formájában. Ön a demo-üzemmódot be- és kikapcsolhatja:

Az autórádiót kapcsolja ki.

Tartsa nyomva egyszerre a ⑦ és MENU ⑫ nyomógombokat, és nyomja meg a Be/Ki nyomógombot ②.

Az autórádió bekapcsol. A kijelzön rövid ideig megjelenik a „DEMO MODE“, ha a demo-üzemmódot bekapcsolta. Egy tetszőleges nyomógomb megnyomását követően a demo-üzemmód megszakad és Ön kezelheti a készüléket.

Közlekedési információ

A „EUROPE“ (Európa) vételi régióban az FM-adók RDS-jelen keresztül jelezhetnek közlekedési információkat. Amennyiben a közlekedési információk előnyben részesítése be van kapcsolva, a közlekedési információ automatikusan hallhatóvá válik akkor is, ha az autórádió éppen nincs rádió üzemmódban.

Bekapcsolt elönyben részesítés esetében a kijelzön megjelenik a forgalmi dugó 📄 szimbólum. Az átkapcsolt közlekedési információ ideje alatt a kijelzön a „TRAFFIC“ (közlekedési információ) kijelzés látható.

Az előnyben részesítést a felhasználói menüben kapcsolhatja be vagy ki (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakaszában a „TRAFFIC“ (közlekedési információ) menüpontot).

Tudnivalók:

• A hangerő a közlekedési információ ideje alatt megnövekszik. A közlekedési információ minimális hangereje beállítható (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „VOLUME“ (hangerő) menüben“ szakaszában a „TA VOLUME“ (közlekedési információ hangereje) menüpontot).
• Az éppen hallható közlekedési információ megszakításához nyomja meg a SRC① nyomógombot.

Rádió üzemmód

RDS

A „EUROPE“ (Európa) vételi régióban számos FM-adó sugároz a program mellett egy RDS-jelet (Radio Data System), amely a következő kiegészítő funkciókat teszi lehetővé:

• Az adó neve megjelenik a kijelzón.

• Az autórádió felismeri a közlekedési információkat és híradásokat, és más üzemmódokban (pl. CD üzemmódban) képes ezekre automatikusan átkapcsolni.

• Alternatív frekvencia: Amennyiben az RDS bekapcsolt állapotban van, a készülék automatikusan megkeresi a beállított adó legjobb minőségű frekvenciáját és átkapcsol arra.

• Regionális: Néhány adó sugárzott programját bizonyos időközönként felosztja különböző regionális adók különböző témájú adásaira. Bekapcsolt REGIONAL-funkció mellett a készülék csak olyan alternatív frekvenciákra kapcsol, amelyeken ugyanaz a regionális program hallható.

Az RDS és REGIONAL funkciókat a felhasználói menüben kapcsolhatja be vagy ki (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakaszában az „RDS“, illetve „REGIONAL“ menüpontokat).

Váltás a rádió-üzemmódra, illetve memóriafelület választása

A különböző vételi régiókban az alábbi memória-felületek állnak rendelkezésre:

Régió Memóriafelület
EUROPE (Európa) FM1, FM2, FMT, MW
USA FM1, FM2, FMT, AM, AMT
S-AMERICA(Dél-Amerika)	FM1, FM2, FMT, AM, AMT
THAILAND(Thaiföld)	FM1, FM2, FMT, AM, AMT

Nyomja meg az SRC ① nyomógombot anynyiszor, hogy megjelenjen a kívánt memóriafelület.

Tudnivalók:

• Mindegyik memóriafelületen 5 adót tárolhat.
• A memóriafelületek a felhasználói menün keresztül aktiválhatók, illetve deaktiválhatók (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. részének „TUN BAND“ (sáv kiválasztása) c. menüpontját). A deaktivált memóriafelületek kimaradnak a forrás SRC ① nyomógombbal történő kiválasztásánál.

Adó beállítása

Különböző lehetőségei vannak egy adó beállítására:

Az adó manuális beállítása

Nyomja meg egyszer vagy többször a < / >⑦ nyomógombot a frekvencia lépésrőllépésre történő, illetve hosszan a gyors megváltoztatásához.

Megjegyzés:

A „EUROPE“ (Európa) és „USA“ vételi régióknál: Az FM-hullámsávon, bekapcsolt PTY-funkció esetében az aktuálisan kiválasztott program-típus kerül kijelzésre, és ez megváltoztatható (lásd a „PTY“ c. fejezetet).

Adókereső indítása

Nyomja meg a V / ∧ ⑦ nyomógombot az adókereső elindításához.

A következő fogható adó beállításra kerül.

Tudnivalók:

• A „EUROPE“ (Európa) vételi régiónál: Az FM-hullámsávon, bekapcsolt közlekedési információ előnyben részesítés esetén ( ) csak közlekedési információs adókat ment el az autórádió.
• A „EUROPE“ (Európa) és „USA“ vételi régióknál: Az FM-hullámsávon, bekapcsolt PTY-funkció esetében az aktuálisan kiválasztott programtípust sugárzó következő adó kerül beállításra (lásd a „PTY“ c. fejezetet).
• A kereső érzékenysége beállítható (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakaszában a „SEEK SENS“ (érzékenység) menüpontot).

Adó elmentése, illetve elmentett adó lehívása

Válassza ki a kívánt memóriafelületet.
Adott esetben állítsa be a kívánt adót.
Nyomja meg kb. 2 másodpercre az ^11 állomásgombok egyikét az aktuális adónak az illető nyomógombhoz történő mentéséhez.
- illetve -

Az adott állomásgombhoz tartozó adó előhívásához nyomja meg röviden a ⑪ állomásgombok valamelyikét.

Belehallgatás adókba

A keresés funkcióval az adott hullámsáv mindegyik fogható adója belehallgatásra lejátszásra kerül.

Megjegyzés:

Az adónkénti belehallgatási idő beállítható (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „VARIOUS“ (egyebek) menüben“ c. szakasz „SCAN TIME“ (belehallgatási idő) menüpontját).

Nyomja meg a MENU ⑫ nyomógombot kb. 2 másodpercig a belehallgatás indításához.

A belehallgatáskor a kijelzön felváltva jelenik meg a „SCAN“, az aktuális adó és az aktuális frekvencia, valamint a memóriafelület és az adó neve.

Az aktuálisan beállított adó továbbhallgatásához nyomja meg röviden a MENU ⑫ nyomógombot.

Az adó automatikus elmentése (Travelstore)

A Travelstore-funkcióval a régió 5 legerősebb adóját automatikusan kikeresheti és egy memóriafelületen tárolhatja. A memóriafelületen korábban tárolt adók ekkor törlödnek.

A Travelstore segítségével minden vételi régióban 5 FM adó menthető az FMT memóriafelületen. A „USA“, „S-AMERICA“ (Dél-Amerika) és „THAILAND“ (Thaiföld) vételi régióknál további 5 AM adót lehet tárolni az AMT memóriafelületen.

Válassza ki a kívánt hullámsáv, pl. FM1, vagy AM memóriafelületét.

Nyomja meg kb. 2 másodpercre az SRC ① gombot.

A tuner elindítja az automatikus adókeresőt; a kijelzőn megjelenik az „FM TSTORE“, illetve az „AM TSTORE“ kijelzés. Amint befejeződik az elmentés, az FMT vagy AMT felület 1. memóriahelyén található adó hallható.

Tudnivalók:

• A „EUROPE“ (Európa) vételi régiónál: A közlekedési információ előnyben részesítésnek bekapcsolt állapotában (✗) csak közlekedési információs adókat ment az autórádió.
• A deaktivált FMT, ill. AMT memóriafelület (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ szakaszának „TUN BAND“ (sáv kiválasztása) menüpontját) a Travelstore funkció kiválasztásánál ismét automatikusan aktiválódik.

PTY

A „EUROPE“ (Európa) és „USA“ vételi régióknál az FM-adók át tudják küldeni az aktuális programtípust, pl. KULTÚRA, POP, JAZZ, ROCK, SPORT, vagy TUDOMÁNY. A PTY-funkcióval így különböző programtípusok alapján kereshetők az adók, pl. rock,- vagy sportadások szerint. Vegye fi gyelembe, hogy a PTY nem mindegyik adó által támogatott.

Megjegyzés:

A PTY-funkció csak akkor áll rendelkezésre, ha be van kapcsolva (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakasz „PTY“ menüpontját).

Programtípus választása

Nyomja meg röviden a</>⑦ nyomógombot.

Rövid időre megjelenik az aktuálisan kiválasztott programfajta, Ön pedig kiválaszthat egy másik programfajtát.

Szükség esetén nyomja meg annyiszor a< /

⑦ nyomógombot, amíg ki nem választotta a kívánt programtípust.

Megjegyzés:

A „EUROPE“ (Európa) vételi régióban a programtípusok kijelzéseinek nyelvét beállíthatja (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „TUNER“ menüben“ c. szakasz „PTY LANG“ (PTY-nyelv) menüpontját).

Adó keresése

→Nyomja meg aV/∧⑦ nyomógombot.

A keresés során a kijelzón az aktuálisan kiválasztott programtípus látható.

Amint talál az autórádió egy adót a keresett programtípussal, az marad beállítva.

Tudnivalók:

• Amennyiben az autórádió nem talál a kiválasztott programtípusnak megfelelő adót, röviden megjelenik a „PTY NONE“ (nincs PTY) kijelzés és 1 sípolás hallható. Az utoljára hallgatott adó ismételten beállításra kerül.
• Ha később a beállított, vagy az adóhálózatból egy másik adó a kívánt programtípust sugározni kezdi, akkor az autórádió az aktuális adóról automatikusan a kívánt programtípust sugárzó adóra vált. Vegye fi gyelembe, hogy ezt a funkciót nem mindegyik adó támogatja.

CD/MP3/WMA üzemmód

Alapvető információk

Ezzel az autórádióval audio CD-ket (CDDA) és hang-, MP3-, vagy WMA-fájlokat tartalmazó CD-R/RW-ket, valamint USB-adathordozókon tárolt MP3- vagy WMA-fájlokat játszhat le.

Tudnivalók:

• A kifogástalan működés érdekében kizárólag Compact-Disc logóval ellátott CD-ket használjon.
• A Blaupunkt nem garantálja a másolásvédett CD-k, valamint a kereskedelmi forgalomban kapható összes üres, írható CD és USB-adathordozó kifogástalan működését.

Egy MP3-/WMA-adathordozó előkészítésekor vegye fi gyelembe az alábbi adatokat:

• Címek és könyvtárak elnevezése:

– Az „mp3“, ill. „wma“ fájlkiterjesztés nélkül legfeljebb 24 karakter (több karakter esetében a készülék által felismert címek és mappák száma csökken)

– Ékezet és különleges karakter nem lehet a fájlnévben

• CD-formátumok: CD-R/RW, ∅: 12 cm

- CD-adatformátumok: ISO 9669 Level 1 és 2, Joliet

- CD-írás sebessége: Legfeljebb 16-szoros (java-solt)

- USB-formátum/-fájlrendszer: Mass Storage Device (tömeges tároló) / FAT16/32

- Audió fájlok kiterjesztései:

-.MP3 MP3-fájloknál

- .WMA WMA-fájloknál

- WMA-fájlok csak Digital Rights Management (DRM) nélkül és 8. vagy magasabb verziójú Windows Media Playerrel készítve

• MP3-ID3 Tag-ek: 1-es vagy 2-es verzió

- Bitráta audió-fájlok készítéséhez:

- MP3: 32 - 320 kbps

- WMA: 32 - 192 kbps

- Az USB-adathordozó adatstruktúrájától függően maximum 20000 bejegyzés kezelhető.

Váltás CD/MP3/WMA üzemmódra

Nyomja meg az SRC ① nyomógombot anynyiszor, amíg meg nem jelenik a kívánt hangforrás:

• „CD“: Behelyezett CD

• „USB“: Csatlakoztatott USB-adathordozó

• „AUX“: Csatlakoztatott külső hangforrás

Tudnivalók:

- Az adott hangforrást csak akkor lehet kiválasztani, ha megfelelő adathordozó van behelyezve, illetve megfelelő készülék van csatlakoztatva.

- Amennyiben az autórádiónak a csatlakoztatott készülékek vagy adathordozók fájljait a lejátszást megelőzően be kell olvasnia, a kijelzőn a „READING“ (beolvasás) kijelzés jelenik meg. A beolvasás időtartama az adatmennyiségtől és a készülék, illetve adathordozó felépítésétől függ. Amenynyiben a készülék vagy az adathordozó

hibás, vagy az átvitt fájlok nem játszhatók le, ennek megfelelő kijelzés jelenik meg a kijelzőn (pl. „USB ERROR“ (USB-hiba)).

CD behelyezése/eltávolítása

CD behelyezése

A CD-lejátszó megrongálódásának veszélye!

Nem kerek, konturált CD-k (Shape-CD-k) és 8 cm-es átmérőjű CD-k (Mini-CD-k) nem használhatók.

Az alkalmatlan CD-k használatából eredő CD-leját-szó károsodásért felelősséget nem vállalunk.

Megjegyzés:

A CD automatikus behúzását nem szabad akadályozni vagy arra rásegíteni.

Tolja be a CD-t a nyomtatott oldalával felfelé a CD nyílásba ⑤, amíg ellenállást nem érez.

A meghajtó a CD-t automatikusan behúzza és ellenőrzi az adatokat. Ezt követően indul a lejátszás CD- vagy MP3 üzemmódban.

Megjegyzés:

Amennyiben a behelyezett CD-t nem lehet lejátszani, rövid ideig a „CD ERROR“ (CD-hiba) látható, majd a CD kb. 2 másodperc elteltével automatikusan kitolódik.

A CD eltávolítása

Megjegyzés:

A CD kitolását sem akadályozni, sem segíteni nem szabad.

Nyomja meg a ⑧ nyomógombot egy behelyezett CD kiadásához.

Tudnivalók:

- Ha a kitolt CD-t kb. 10 másodpercig nem veszi ki, az autórádió automatikusan újra behúzza.

- A CD-ket akkor is kiadathatja, ha az autó-rádió ki van kapcsolva, vagy ha éppen egy másik hangforrás aktív.

USB-adathordozó csatlakoztatása/eltávolítása

USB-adathordozó csatlakoztatása

Kapcsolja ki az autórádiót, annak érdekében, hogy az adathordozót helyesen lehessen bejelenteni.
Húzza előre az USB-dugaszolóaljzat ⑨ fedelét, amíg az ki nem jön az USB-dugaszolóaljzatból, majd billentse el lefelé.
Csatlakoztassa az USB-adathordozót.
Kapcsolja be az autórádiót.

Ha az USB-adathordozót először választja ki hangforrásként, először minden adatot beolvas az autórádió.

Tudnivalók:

• Amennyiben a csatlakoztatott USB-adathordozó nem játszható le, rövid ideig az „USB ERROR“ (USB-hiba) kijelzés olvasható.
• A beolvasáshoz szükséges idő az USB-adathordozó méretétől és felépítésétől függ.

USB-adathordozó eltávolítása

Kapcsolja ki az autórádiót, annak érdekében, hogy az adathordozót helyesen lehessen kijelenteni.
Húzza ki az USB-adathordozót.
Zárja be az USB-dugaszolóaljzat⑨ fedelét.

Cím kiválasztása

Nyomja meg röviden a√>⑦ nyomógombot az előző/következő címre ugráshoz.

Megjegyzés:

Amennyiben az aktuális cím 3 másodpercnél hosszabb ideig lejátszódik, a <⑦ nyomógomb megnyomásával a cím lejátszása újra indul.

Mappa kiválasztása (csak MP3/WMA üzemmódban)

Nyomja meg aV/ ∧⑦ nyomógombot az előző/következő mappára ugráshoz.

Gyors keresés

Tartsa lenyomva a</>⑦ nyomógombot, amíg el nem éri a kívánt helyet.

A lejátszás megszakítása

Nyomja meg a 3 ▶⑪ nyomógombot a lejátszás megszakításához („PAUSE“), illetve folytatásához.

Belehallgatás minden címbe

A keresés-funkció minden rendelkezésre álló címbe belehallgat.

Nyomja meg a MENU ⑫ nyomógombot kb. 2 másodpercig a belehallgatás indításához, vagy röviden az aktuálisan beállított szám to-vábbhallgatásához.

Belehallgatáskor a kijelzön felváltva jelenik meg a „PLAY SCAN“ felirat és az aktuális cím lejátszási ideje.

Megjegyzés:

A belehallgatási idő beállítható (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „VARIOUS“ (egyebek) menüben“ c. szakasz „SCAN TIME“ (belehallgatási idő) menüpontját).

Címek véletlenszerű lejátszása

Nyomja meg az 5 MIX ⑪ nyomógombot a lejátszási módok közötti váltáshoz:

Üzem-mód	Kijelzés Jelentés
CD MIX ALL Címeket keverni
MP3/WMA	MIX DIR	Az aktuális mappa címeinek keverése
	MIX ALL	Az adathordozó címeinek keverése
Általános MIX OFF		Megszokott lejátszás

Amennyiben a MIX funkció be van kapcsolva, a kijelzön a MIX (összes szám keverése), illetve MIX 📄 (az aktuális mappa számainak keverése) olvasható.

Egyes számok vagy mappák ismételt lejátszása

Nyomja meg a 4 RPT ⑪ gombot a lejátszási módok közötti váltáshoz:

Üzem-mód	Kijelzés Jelentés
CD RPT TRACK Cím ismétlése
MP3/WMA	RPT TRACK Cím ismétlése
	RPT DIR Mappa ismétlése
Általá-nos	RPT OFF	Megszokott lejátszás

Ha be van kapcsolva az RPT-funkció, megjelenik a kijelzön a (zeneszám ismétlése), ill. (m p r ismétlése) szimbólum.

Külső hangforrások

Elülső AUX-IN dugaszolóaljzat

VESZÉLY!

Fokozott veszély a dugasz által.

Egy esetleges baleset esetén az elülső AUX-IN-dugaszolóaljzat kiálló dugasza sérüléseket okozhat. Az egyenes dugaszok és adapterek alkalmazása növeli a sérülések kockázatát.

Ezen okból javasoljuk a szögben hajlított jack-dugók használatát.

Amint egy külső hangforrást, például egy MP3-lejátszót csatlakoztat az elülső AUX-IN aljzathoz ⑩, a külső hangforrás az SRC ① nyomógombbal kiválasztható. A kijelzőn ekkor az „AUX“ kijelzés látható.

Hangbeállítások

Az „AUDIO“ menüben a következő hangbeállításokat végezheti el:

• Basszus és magas-szint beállítása
- Hangerőmegosztás bal/jobb (balansz), ill. elöl/hátul (fader) beállítása
- A basszusok megemelése kis hangerőnél (X-Bass) beállítás
• Hangzásprofi I (presets) kiválasztása

Az „AUDIO“ menü előhívása és bezárása

Nyomja meg a MENU ⑫ nyomógombot röviden a felhasználói menü megnyitásához.
Nyomja meg aV / ∧⑦ nyomógombot any-nyiszor, amíg ki nem választotta az „AUDIO“ menüpontot.
Nyomja meg a >⑦ nyomógombot az „AUDIO“ menü megnyitásához.
- Nyomja meg a V/ ∧⑦ nyomógombot annyiszor, amíg ki nem választotta a kívánt menüpontot.
Végezze el a beállítást (lásd a következő szakaszt).

Nyomja meg röviden a MENU ⑫ nyomógombot, hogy kilépjen a menüböl.

Tudnivalók:

• A menü kb. 30 másodperccel az utolsó gombnyomást követően automatikusan bezáródik és a készülék visszatér az aktuális hangforrás kijelzéséhez.
• A menüben a <7 nyomógomb megnyomásával mindig a fölérendelt menüszintre juthat vissza.

Beállítások elvégzése az „AUDIO“ menüben

BASS

Basszus szint. Beállítások: -7-től +7-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

TREBLE

Magas szint. Beállítások: -7-től +7-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

BALANCE

Hangerőmegosztás bal/jobb. Beállítások: L9 (bal)-töl R9 (jobb)-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

FADER

Hangerőmegosztás elöl/hátul. Beállítások: R9 (hátul)-töl F9 (elöl)-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

X-BASS

A basszusszint emelése kis hangerőnél. Beállítások: OFF (ki), 1, 2, 3 (legerősebb kiemelés).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

PRESETS (hangzásprofi I)

Equalizer-előbeállítások választása. Beállítások: POP, ROCK, CLASSIC (klasszikus), EQ OFF (hangzásprofi I kikapcsolva; nincs előbeállítás).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

Felhasználói beállítások

Felhasználói menü lehívása és a menü kiválasztása

Nyomja meg a MENU ⑫ nyomógombot röviden a felhasználói menü megnyitásához.
A Felhasználói menüben a következő menük felhasználói beállításait találhatja:

• TUNER
• AUDIO (lásd a „Hangbeállítások“ c. fejezetet)
• DISPLAY (kijelző)
• VOLUME (hangerő)
• VARIOUS (egyebek)

• Nyomja meg a V/ ∧⑦ nyomógombot annyiszor, amíg ki nem választotta a kívánt menüt.
  Nyomja meg a>⑦ nyomógombot a kiválasztott menü megnyitásához.
  Nyomja meg a V/ ∧ ⑦ nyomógombot annyiszor, amíg ki nem választotta a kívánt menüpontot.
  Végezze el a beállítást (lásd a következő szakaszokat).

Nyomja meg röviden a MENU ⑫ nyomógombot, hogy kilépjen a menüböl.

Tudnivalók:

• A menü kb. 30 másodperccel az utolsó gombnyomást követően automatikusan bezáródik és a készülék visszatér az aktuális hangforrás kijelzéséhez.
• A menüben a <7 nyomógomb megnyomásával mindig a fölérendelt menüszintre juthat vissza.

Beállítások elvégzése a „TUNER“ menüben

RDS

RDS-funkció be- és kikapcsolása. Beállítások: ON (be), OFF (ki).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

TRAFFIC (közlekedési információ) (csak a EUROPE (Európa) vételi régióban)

Csak FM-rádió üzemmódban lehetséges: A közlekedési információk előnyben részesítésének be- és kikapcsolása. Beállítások: ON (be), OFF (ki).

▶ Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

Ha be van kapcsolva a közlekedési információk előnyben részesítése, a kijelzőn megjelenik a szimbólum.

TUN BAND (sáv kiválasztása)

Memóriafelületek aktiválása, ill. deaktiválása.

Deaktiválható memóriafelületek:

Régió Memóriafelület
EUROPE (Európa) FM2, FMT, MW
USA FM2, FMT, AM, AMT
S-AMERICA(Dél-Amerika)	FM2, FMT, AM, AMT
THAILAND(Thaiföld)	FM2, FMT, AM, AMT

Beállítás minden lehetőségnél: ON (be), OFF (ki).

▶Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
- Nyomja meg aV / ∧⑦ nyomógombot any-nyiszor, amíg meg nem jelenik a kívánt memóriafelület.

Nyomja meg a>⑦ nyomógombot a beállítás megváltoztatásához.
Forgassa el a hangerőszabályzót ^4 az ON (be; memóriaszint aktiválása) és OFF (ki; memóriaszint deaktiválása) beállítások megváltoztatásához.

A deaktivált memóriafelületek kimaradnak a forrás SRC ① nyomógombbal történő kiválasztásánál.

Tudnivalók:

• Gyárilag minden AM memóriafelület deaktiválva van.
• Ha deaktivál egy memóriafelületet, a memóriafelületen elmentett adók megmaradnak.

REGIONAL (regionális) (csak a EUROPE (Európa) vételi régióban)

Csak FM-rádió üzemmódban lehetséges: REGIONAL-funkció be-és kikapcsolása. Beállítások: ON (be), OFF (ki).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

SEEK SENS (érzékenység)

Az adókereső érzékenységének beállítása. Beállítások: LO1 (legkisebb) – HI6 (legnagyobb).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

PTY

PTY-funkció be- és kikapcsolása. Beállítások: ON (be), OFF (ki).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

PTY LANG (PTY-nyelv)

(csak a EUROPE (Európa) vételi régióban)

Nyelv kiválasztása a programtípusok kijelzéséhez. Beállítások: ENGLISH (angol), DEUTSCH (német), FRANCAIS (francia).

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Forgassa el a hangerőszabályzót ④ a nyelv kiválasztásához.

AREA (vételi régió)

Vételi régió kiválasztása a rádióvételhez. Beállítások: EUROPE (Európa), USA, S-AMERICA (Dél-Amerika), THAILAND (Thaiföld).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Nyomja meg aV / ∧⑦ nyomógombot egy vételi régió kiválasztásához.
Nyomja meg a>⑦ nyomógombot a vételi régió beállításához.
Nyomja meg a>⑦ nyomógombot a kiválasztott vételi régió jóváhagyásához.

Beállítások elvégzése a „DISPLAY“ (kijelző) menüben

DIM DAY/DIM NIGHT

A kijelző fényerő beállítása (DIM DAY), illetve (DIM NIGHT). Beállítások: 1-től 16-ig.

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

Amennyiben autórádiója a beszerelési utasításban leírtak szerint csatlakozik és gépjárműve egy megfelelő csatlakozással rendelkezik, a kijelző fényerejének átváltása a gépkocsi-világítás be- és kikapcsolásával történik.

SCROLL (görgetés)

Futó szöveg megjelenítéséhez a kijelzőn (pl. MP3-fájlnevek kijelzésekor) válasszon az egyszeri kijelzés és a folytatólagos ismétlés közül. Beállítások: X1 (egyszeri kijelzés), ON (be; folytatólagos ismétlés).

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

Beállítások elvégzése a „VOLUME“ (hangerő) menüben

ON VOLUME (bekapcsolási hangerő)

Bekapcsolási hangerő beállítása. Beállítások: 1-től 50-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a kívánt bekapcsolási hangerő beállításához.

LAST VOL (utolsó hangerő)

A LAST VOL (utolsó hangerő) beállítása esetén bekapcsoláskor a kikapcsolás előtt hallgatott utolsó hangerő aktiválódik. Beállítások: ON (be), OFF (ki).

VESZÉLY!

Nagy hangerő

A bekapcsolási hangerő váratlanul nagy lehet, ha a LAST VOL (utolsó hangerő) beállítást választja és a rádió utolsó kikapcsolásakor nagy hangerő volt beállítva.

Mindig mérsékelt hangerőt állítson be.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítások megváltoztatásához.

TA VOLUME (közlekedési információ hangereje)

(csak a EUROPE (Európa) vételi régióban)

A közlekedési információk minimális hangerejének beállítása. Beállítások: 1-től 50-ig.

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

BEEP

Jóváhagyó hangjelzés be- és kikapcsolása. Beállítások: ON (be), OFF (ki).

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

Beállítások elvégzése a „VARIOUS“ (egyebek) menüben

SCAN TIME (belehallgatási idő)

A belehallgatási időt 5 másodperces lépésekben történő beállítása. Beállítások: 5-től 30-ig.

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

SEC CODE (kódkérés)

A kódkérés be-, ill. kikapcsolható. Beállítások: ON (be), OFF (ki).

Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
Forgassa el a hangerőszabályzót ④ a beállítás végrehajtásához.

CODE SET (kód megváltoztatása)

A kód gyárilag „0000“-ra van beállítva. Ezt a kódot megváltoztathatja.

Nyomja meg a ⑦ nyomógombot a beviteli menü megnyitásához.
A kijelzón megjelenik az aktuálisan elmentett kód.
Forgassa a hangerőszabályzót ④ az adott pozición egy számjegy kiválasztásához.
Nyomja meg a >, ill. <⑦ nyomógombot a következő, ill. előző pozícióra ugráshoz.

Tudnivaló:

A kód beírása közben a hangerőszabályozás nem működik.

NORMSET (visszaállítás)

Az autórádió eredeti, gyári beállításainak vissza-állítása.

• Nyomja meg a >⑦ nyomógombot az almenü megnyitásához.
  Nyomja meg a>⑦ nyomógombot a gyári beállítások visszaállításának jóváhagyásához.
  Az autórádió kikapcsol és visszaáll a gyári beállításokra.

Gyári beállítások

Fontos gyári beállítások a felhasználói menüben:

Menüpont Gyári beállítás
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY	OFF
ON VOLUME	20
LAST VOL	OFF
TA VOLUME*	20
BEEP ON
SCAN	10
SCROLL	X1
SEC CODE	OFF

* Csak a „EUROPE“ (Európa) vételi régióban ** Csak a „USA“, „S-AMERICA“ (Dél-Amerika) és „THAILAND“ (Thaiföld) vételi régiókban

Az autórádió eredeti, gyári beállításait a felhasználói menüben állíthatja vissza (lásd a „Felhasználói beállítások“ c. fejezet „Beállítások elvégzése a „VARIOUS“ (egyebek) menüben“ c. szakaszában a „NORMSET“ (visszaállítás) menüpontot).

Hasznos információk

Garancia

Az Európai Unión belül vásárolt termékekre gyártói garanciát nyújtunk. Az Európai Unión kívüli országokban az adott külföldi képviseletünk által kiadott garanciális feltételek érvényesek. A garanciális feltételek a www.blaupunkt.com honlapról tölthetők le.

Szerviz

Néhány országban a Blaupunkt javító- és elszállítószolgálatot üzemeltet.

A www.blaupunkt.com oldalon tájékozódhat, hogy ez a szolgáltatás országában rendelkezésre áll-e.

Amennyiben ezt a szolgáltatást igénybe kívánja venni, az interneten keresztül megrendelheti az autórádió elszállítószolgálatot.

Műszaki adatok

Feszültségellátás

Üzemi feszültség: 10,8 - 15,6 V

Áramfelvétel

Üzem közben: < 10 A

10 másodperccel

kikapcsolt állapotban: < 2 mA

Erősítő

Kimeneti teljesítmény: 4 x 20 W szinuszos

14,4 V és 4 Ohm,

ill. 10% THD esetén.

4 x 45 Watt maximális

hangerő

Tuner

Hullámsávok, Európa/Thaiföld:

FM (URH): 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

Hullámsávok, USA:

FM (URH): 87,7 - 107,9 MHz

Hullámsávok, Dél-Amerika:

FM (URH): 87,5 - 107,9 MHz

FM – átviteli sávszélesség: 30 - 15 000 Hz ± 3 dB

CD

Átviteli szakasz: 20 - 20 000 Hz ± 1 dB

Előerősítő kimenet

2 csatorna: 2 V THD < 1% esetén

Bemeneti érzékenység

Elülsö AUX-IN: 300 mV / 10 kΩ

Méretek és tömeg

Sz x Ma x Mé 178 x 51 x 165 mm

Súly: kb. 1,30 kg

Változtatás joga fenntartva

1 83 4 2 75 6 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 II> 4 RPT 5 MIX 10 912 11

HU Beszerelési útmutató

Biztonsági előírások

A beszerelési és csatlakoztatási műveletek során kérjük, tartsa be az alábbi biztonsági utasításokat:

• Csatlakoztassa le az akkumulátor negatív kábelét! Ennek végrehajtása közben vegye fi gyelembe a jármű gyártójának biztonsági utasításait.
• Ügyeljen arra, hogy a furatok készítésekor ne rongálja meg a jármű alkatrészeit.
• A pozitív és negatív kábelek keresztmetszete ne legyen kisebb, mint 1,5 mm ^2 .

- Ne használja a jármű csatlakozóit a rádióhoz!

Bármely BLAUPUNKT kereskedőnél beszerezheti a jármű típusának megfelelő illesztőkábelt.

- A modelltől függően, az Ön járműve eltérhet az itt szereplő leírástól. Nem vállalunk felelősséget a nem megfelelő beszerelésból vagy csatlakoztatásból fakadó vagy egyéb ebből következő bármilyen károsodásért.

Ha az itt leírt információk nem felelnek meg az Ön egyedi beszerelési igényeinek, akkor vegye fel a kapcsolatot Blaupunkt márkakereskedőjével, a jármű gyártójával vagy hívja telefonos ügyfélszolgálatunkat.

Erősítő beszerelésekor előbb a készülék test csatlakozásait kell csatlakoztatni, majd csak ezután a kimeneti csatlakozódugókat.

A külső eszközök test csatlakozásait nem lehet az autós hangsugárzó rendszer testhez (házhoz) csatlakoztatni.

RO Instructiuni de instalare

A csomag részét képező szerelőkeret

Kérjük, tartsa biztos helyen a rádió kitöltött adatlapját!
