GEBRUIKSAANWIJZING Concept Pro II BLAUPUNKT

Gebruiksaanwijzing en inbouwhandleiding

L'autoradio se met en marche.

① SRC-toets Geheugenniveau resp. audiobron kiezen
② Aan-/uit-toets Kort indrukken: autoradio inschakelen In bedrijf: autoradio geluid onderdrukken (Mute) Lang indrukken: autoradio uitschakelen
③ Infraroodontvanger ④ Volumeregelaar In menu: instellingen veranderen
⑤ CD-opening
⑥ Display
⑦ A-toets In menu: menupunt kiezen Radioweergave: zoekdoorloop starten MP3-/WMA-bedrijf: naar volgende/vorige map wisselen
< / >toets In menu: menuniveau omschakelen Radioweergave: zender instellen Andere weergavesoorten: titelselectie

⑧ ets (eject) CD uitwerpen
⑨ USB-bus
⑩ Front-AUX-IN-bus
⑪ Toetsenblok 1 - 5
⑫ MENU-toets Kort indrukken: menu oproepen/sluiten Lang indrukken: scan-functie starten

Veiligheidsinstructies 71

Gebruikte symbolen 71

Verkeersveiligheid....71

Algemene veiligheidsinstructies ....71

Conformiteitsverklaring 72

Reinigingsinstructies 72

Afvoerinstructies 72

Speciale toebehoren (niet meegeleverd) .....72

In bedrijf nemen 72

Diefstalbeveiliging....72

Ontvangstregio instellen ....73

In-/uitschakelen....73

Volume 73

Demo-modus in-/uitschakelen ....73

Verkeersinformatie....74

Radioweergave 74

RDS....74

Naar radioweergave omschakelen resp. geheugenniveau kiezen ....74

Zenders instellen 75

Zender opslaan resp. opgeslagen zender oproepen....75

Zenders kort weergeven 75

Zenders automatisch programmeren (Travelstore)....75

PTY....76

CD-/MP3-/WMA-weergave....77

Basisinformatie....77

Naar CD-/MP3-/WMA-weergave omschakelen....77

CD plaatsen/verwijderen ....77

USB-datadrager aansluiten/verwijderen .....78

Titel kiezen 78

Map kiezen (alleen in MP3-/WMA-bedrijf) .....78

Snelle zoekdoorloop ....78

Weergave onderbreken....78

Alle titels kort weergeven 78

Titels in willekeurige volgorde weergeven ....79

Afzonderlijke titels of mappen herhaald afspelen....79

Externe audiobronnen 79

Front-AUX-IN-bus 79

Klankinstellingen 79

Menu "AUDIO" oproepen en verlaten .....79

Instellingen in menu "AUDIO" uitvoeren .....80

Gebruikersinstellingen 80

Gebruikersmenu oproepen en menu kiezen....80

Instellingen in menu "TUNER" uitvoeren .....81

Instellingen in menu "DISPLAY" uitvoeren .....82

Instellingen in menu "VOLUME" uitvoeren ....82

Instellingen in menu "VARIOUS" (diversen) uitvoeren ....83

Fabrieksinstellingen....84

Nuttige informatie 84

Garantie....84

Service 84

Inbouwhandleiding....251

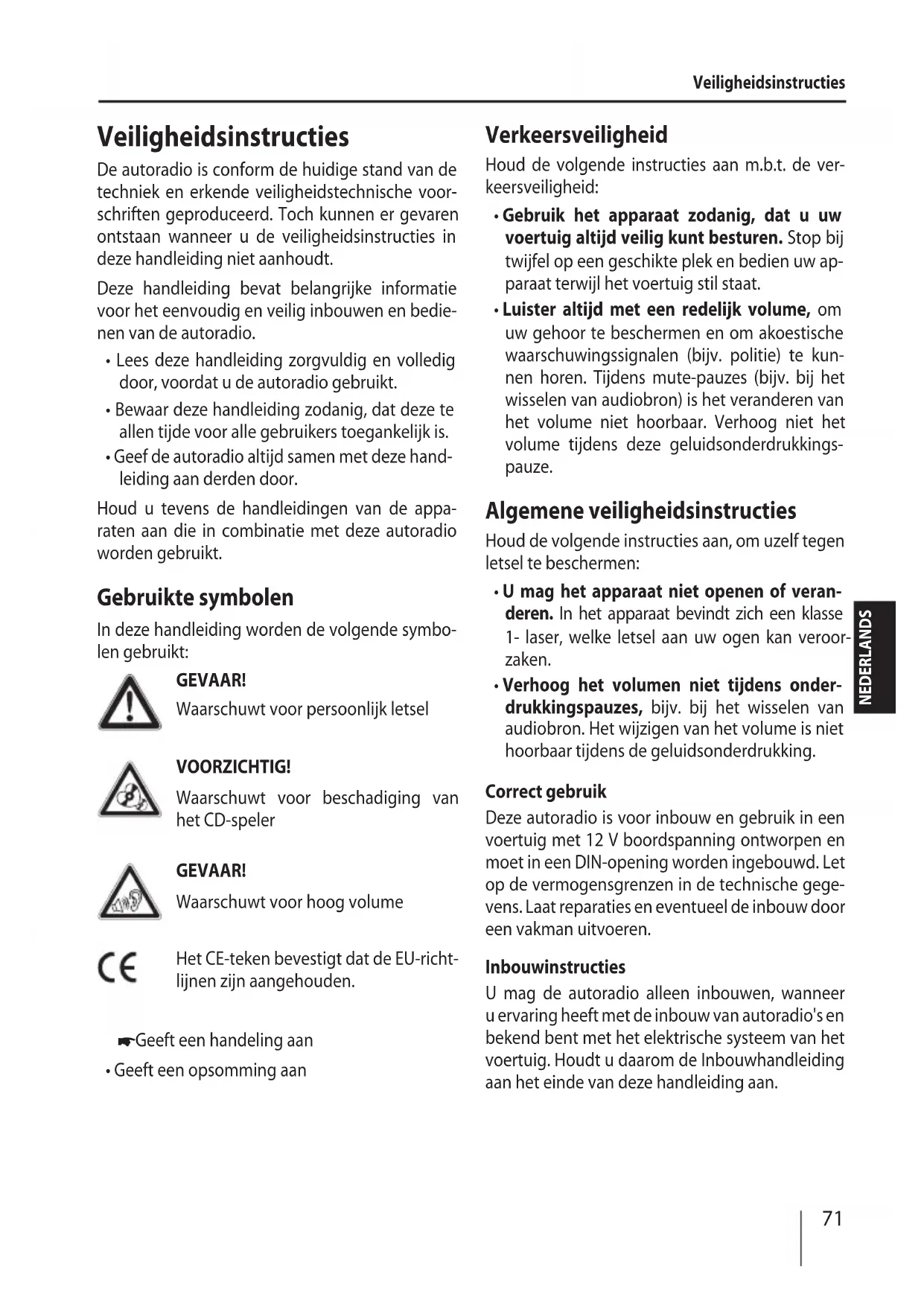

Veiligheidsinstructies

De autoradio is conform de huidige stand van de techniek en erkende veiligheidstechnische voorschriften geproduceerd. Toch kunnen er gevaren ontstaan wanneer u de veiligheidsinstructies in deze handleiding niet aanhoudt.

Deze handleiding bevat belangrijke informatie voor het eenvoudig en veilig inbouwen en bedienen van de autoradio.

• Lees deze handleiding zorgvuldig en volledig door, voordat u de autoradio gebruikt.
• Bewaar deze handleiding zodanig, dat deze te allen tijde voor alle gebruikers toegankelijk is.
• Geef de autoradio altijd samen met deze handleiding aan derden door.

Houd u tevens de handleidingen van de apparaten aan die in combinatie met deze autoradio worden gebruikt.

Gebruikte symbolen

In deze handleiding worden de volgende symbolen gebruikt:

GEVAAR!

Waarschuwt voor persoonlijk letsel

VOORZICHTIG!

Waarschuwt voor beschadiging van het CD-speler

GEVAAR!

Waarschuwt voor hoog volume

Het CE-teken bevestigt dat de EU-richtlijnen zijn aangehouden.

Geeft een handeling aan

- Geeft een opsomming aan

Verkeersveiligheid

Houd de volgende instructies aan m.b.t. de verkeersveiligheid:

- Gebruik het apparaat zodanig, dat u uw voertuig altijd veilig kunt besturen. Stop bij twijfel op een geschikte plek en bedien uw apparaat terwijl het voertuig stil staat.

- Luister altijd met een redelijk volume, om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv. politie) te kunnen horen. Tijdens mute-pauzes (bijv. bij het wisselen van audiobron) is het veranderen van het volume niet hoorbaar. Verhoog niet het volume tijdens deze geluidsonderdrukkings-pauze.

Algemene veiligheidsinstructies

Houd de volgende instructies aan, om uzelf tegen letsel te beschermen:

- U mag het apparaat niet openen of veranderen. In het apparaat bevindt zich een klasse 1- laser, welke letsel aan uw ogen kan veroorzaken.

- Verhoog het volumen niet tijdens onderdrukkingspauzes, bijv. bij het wisselen van audiobron. Het wijzigen van het volume is niet hoorbaar tijdens de geluidsonderdrukking.

Correct gebruik

Deze autoradio is voor inbouw en gebruik in een voertuig met 12 V boordspanning ontworpen en moet in een DIN-opening worden ingebouwd. Let op de vermogensgrenzen in de technische gegevens. Laat reparaties en eventueel de inbouw door een vakman uitvoeren.

Inbouwinstructies

U mag de autoradio alleen inbouwen, wanneer u ervaring heeft met de inbouw van autoradio's en bekend bent met het elektrische systeem van het voertuig. Houdt u daarom de Inbouwhandleiding aan het einde van deze handleiding aan.

Conformiteitsverklaring

Hiermee verklaart Blaupunkt Embedded Systems GmbH, dat de autoradio Birmingham 2012 in overeenstemming is met de basisvoorschriften en andere relevante voorschriften uit de richtlijn 2004/108/EG.

De conformiteitsverklaring kunt u op het internet vinden onder www.blaupunkt.com.

Reinigingsinstructies

Oplos-, reinigings- en schuurmiddelen alsmede cockpit-spray en kunststofonderhoudsmiddelen kunnen stoff en bevatten welke het oppervlak van de autoradio aantasten.

Gebruik voor de reiniging van de autoradio uitsluitend een droge, of licht vochtige doek.

Afvoerinstructies

Voer uw afgedankte apparaat niet af met het huisvuil!

Gebruik voor het afvoeren van het oude apparaat de beschikbare retour- en verzamelsystemen.

Leveringsomvang

In de leveringsomvang zijn inbegrepen:

1 autoradio
1 bedienings-/inbouwhandleiding
1 frame
2 demontagegereedschappen

Speciale toebehoren (niet meegeleverd)

Gebruik alleen door Blaupunkt toegelaten speciale toebehoren. Informeer bij uw Blaupunkt-dealer of op internet onder www.blaupunkt.com.

In bedrijf nemen

Diefstalbeveiliging

Deze autoradio is beveiligd tegen diefstal met een viercijferige code. U kunt instellen, dat de code na elke onderbreking van de voeding van de voertuigaccu moet worden ingevoerd. Bij geactiveerde codevraag en zonder deze code is de autoradio dan voor een dief waardeloos.

Opmerkingen:

• De codevraag is af fabriek niet geactiveerd, maar kan wel geactiveerd worden (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VARIOUS" (diversen) uitvoeren", menupunt "SEC CODE" (codevraag)).
• De code is af fabriek op "0000" ingesteld. U kunt de code veranderen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VARIOUS" (diversen) uitvoeren", menupunt "CODE SET" (code veranderen)).

Codenummer na spanningsonderbreking invoeren

Wanneer de codevraag is geactiveerd, moet elke keer dat het apparaat van de boordspanning wordt gescheiden (bijv. bij demontage van de accu bij reparaties) de code van vier posities worden ingevoerd.

Voor elke positie van de code:

Druk op de toets V/ ∧⑦, om het betreffende cijfer in te stellen.
Druk op de toets ⑦ als bevestiging.

Opmerking:

Bij het invoeren van de code kunt u terug gaan naar een vorige positie door op de toets <⑦ te drukken.

Nadat u de vierde positie heeft ingevoerd en bevestigd, wordt de autoradio ingeschakeld.

Opmerking:

Wanneer u een verkeerde code heeft ingevoerd, wordt kort "CODE ERR" weergegeven en het apparaat wordt gedurende 99 seconden geblokkeerd. Daarna kunt u de code-invoer herhalen.

Ontvangstregio instellen

Deze autoradio is gemaakt voor gebruik in verschillende regio's met verschillende frequentiebereiken en zendertechnologieën. Af fabriek is de ontvangstregio "EUROPE" (Europa) ingesteld. Ter beschikking staan daarnaast de ontvangstregio's "USA", "S-AMERICA" (Zuid-Amerika) en "THAILAND".

Opmerking:

Wanneer u de autoradio buiten Europa gebruikt, dan moet u eerst een geschikte ontvangstregio in het gebruikersmenu instellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "AREA" (ontvangstregio)).

In-/uitschakelen

In-/uitschakelen met de aan-/uit-toets

Voor het inschakelen drukt u op de aan-/uit-toets ②.

De autoradio schakelt in.

- Om het apparaat uit te schakelen houdt u aan-/uit-toets ② langer dan 2 seconden ingedrukt.

De autoradio schakelt uit.

Opmerking:

Wanneer u de autoradio bij uitgeschakeld voertuigcontact aan zet, dan schakelt de radio zich automatisch na 1 uur uit, zodat de accu van het voertuig niet leeg raakt.

In-/uitschakelen via het contact van het voertuig

Wanneer de autoradio conform de inbouwhandleiding, met het contactslot van de auto is verbonden en niet met aan-/uit-toets ② is uitgeschakeld, wordt het met het contact in-, resp. uitgeschakeld.

Volume

Volume instellen

Het volume kan in stappen van 0 (uit) tot 50 (maximaal) worden ingesteld.

Draai aan de volumeregelaar ^4 , om het volume te wijzigen.

Opmerking:

Wanneer een telefoon zoals in de inbouwhandleiding beschreven is, met de autoradio is verbonden, dan wordt het geluid van de autoradio bij een telefoongesprek onderdrukt. Op het display verschijnt tijdens de onderdrukking "TELEPHONE" (telefoon).

Autoradio geluid onderdrukken (mute)

Druk kort op de aan-/uit-toets ^2 om het geluid van de autoradio te onderdrukken, resp. om het vorige volume weer te activeren.

Op het display wordt tijdens de geluidsonderdrukking "MUTE" weergegeven.

Demo-modus in-/uitschakelen

De demomodus toont u de functies van de autoradio als lichtkrant op het display. U kunt de demomodus in- resp. uitschakelen:

Schakel de autoradio eventueel eerst uit.

Houdt tegelijkertijd de toetsen <⑦ en MENU ⑫ ingedrukt en druk op de aan-/uit-toets ②.

De autoradio wordt ingeschakeld. Op het display wordt kort "DEMO MODE" weergeven, wanneer u de demomodus heeft ingeschakeld. Door het indrukken van een willekeurige toets wordt de demomodus onderbroken en kunt u het apparaat bedienen.

Verkeersinformatie

In de ontvangstregio "EUROPE" (Europa) kan een FM-zender verkeersberichten markeren m.b.v. een RDS-signaal. Wanneer de voorrang voor verkeersberichten is ingeschakeld, wordt een verkeersbericht automatisch doorgegeven, ook wanneer de autoradio op dat moment niet in radioweergave staat.

Bij ingeschakelde voorrang wordt in het display het fi lesymbool 📄️ weergegeven. Tijdens een weergegeven verkeersbericht wordt "TRAFFIC" (verkeer) in het display weergegeven.

De voorrang wordt in het gebruikersmenu in- en uitgeschakeld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "TRAFFIC" (verkeersinformatie)).

Opmerkingen:

- Het volume wordt voor de duur van het doorgeschakelde verkeersbericht verhoogd. U kunt het minimale volume voor verkeersberichten instellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VOLUME" uitvoeren", menupunt "TA VOLUME" (verkeersinformatie-volume)).

- Om een doorgegeven verkeersbericht af te breken, drukt u op de toets SRC ①.

Radioweergave

RDS

In de ontvangstregio "EUROPE" (Europa) zenden veel FM-zenders naast hun programma tevens een RDS-signaal (Radio Data System) uit, dat de volgende extra functies mogelijk maakt:

• De zendernaam wordt in het display weergegeven.

• Het apparaat herkent verkeersberichten en nieuwsuitzendingen en kan deze in andere weergavesoorten (bijv. tijdens CD-weergave) automatisch doorgeven.

• Alternatieve frequentie: wanneer de RDS-functie geactiveerd is, schakelt de autoradio automatisch naar de als beste te ontvangen frequentie van de ingestelde zender.

• Regionaal: sommige zenders verdelen hun programma op bepaalde tijden in regionale programma's met verschillende inhoud. Bij ingeschakelde REGIONAL-functie schakelt de autoradio alleen over naar alternatieve frequencies, wanneer die hetzelfde regionale programma uitzenden.

De functies RDS en REGIONAL worden in het gebruikersmenu in- en uitgeschakeld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunten "RDS" en "REGIONAL").

Naar radioweergave omschakelen resp. geheugenniveau kiezen

De volgende geheugenniveaus zijn in de verschillende ontvangstregio's beschikbaar:

Regio Geheugenniveaus
EUROPE(Europa)	FM1, FM2, FMT, MW
USA FM1, FM2, FMT	AM, AMT
S-AMERICA(Zuid-Amerika)	FM1, FM2, FMT, AM, AMT
THAILAND FM1, FM2, FMT, AM, AMT

Druk net zo vaak op de toets SRC ① tot het gewenste geheugenniveau wordt weergegeven.

Opmerkingen:

• Op elk geheugenniveau kunnen maximaal 5 zenders worden geprogrammeerd.
• U kunt geheugenniveaus via het gebruikersmenu activeren resp. deactiveren (zie par. "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "TUN BAND" (bandkeuze)). Gedeactiveerde geheugenniveaus worden bij de bronkeuze met de toets SRC ① overgeslagen.

Zenders instellen

U hebt verschillende mogelijkheden om een zender in te stellen:

Zenders handmatig instellen

Druk toets</>⑦ één- of meerdere ma- len kort in om de frequentie stapsgewijs te wijzigen resp. lang, om de frequentie snel te wijzigen.

Opmerking:

Voor de ontvangstregio's "EUROPE" (Europa) en "USA": in het golfgebied FM wordt bij ingeschakelde PTY-functie het actuele gekozen programmatype weergegeven en kan worden gewijzigd (zie paragraaf "PTY").

Zoekafstemming starten

Druk op de toets V / ∧ ⑦, om de zoekafstemming te starten.

De eerstvolgende ontvangbare zender wordt ingesteld.

Opmerkingen:

• Voor de ontvangstregio "EUROPE" (Europa): in het golfgebied FM worden bij ingeschakelde voorrang voor verkeersinformatie ( ) alleen verkeersinformatie-zenders ingesteld.
• Voor de ontvangstregio's "EUROPE" (Europa) en "USA": om het golfgebied FM wordt bij ingeschakelde PTY-Functie de volgende zender met het actueel gekozen programmatype ingesteld (zie paragraaf "PTY").
• De gevoeligheid van de zoekdoorloop kan worden ingesteld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "SEEK SENS" (gevoeligheid)).

Zender opslaan resp. opgeslagen zender oproepen

Kies het gewenste geheugenniveau.
Stel evt. de gewenste zender in.
Druk gedurende ca. 2 s op een voorkeuzetoets ⑪ om de actuele zender onder de toets op te slaan.

- resp. -

Druk kort op een voorkeuzetoets ^11 om de onder de toets opgeslagen zender op te roepen.

Zenders kort weergeven

Met de scanfunctie wordt elke ontvangbare zender van het actuele golfgebied kort weergegeven.

Opmerking:

U kunt de duur van het fragment per zender instellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu " VARIOUS" (diversen) uitvoeren", menupun "SCAN TIME" (kort weergeven tijd)).

Druk op de toets MENU ⑫ gedurende ca. 2 seconden, om het kort weergeven te starten.

Tijdens het kort weergeven worden op het display afwisselend "SCAN" en de actuele frequentie alsmede het geheugenniveau resp. de zendernaam weergegeven.

Druk kort op de toets MENU ⑫ om de actueel ingestelde zender verder te beluisteren.

Zenders automatisch programmeren (Travelstore)

Met Travelstore kunt u de 5 sterkste zenders van de regio automatisch zoeken en op een geheugenniveau opslaan. Eerder opgeslagen zenders van dit geheugenniveau worden hierbij gewist.

U kunt met Travelstore in alle ontvangstregio's 5 FM-zenders op het geheugenniveau FMT opslaan. In de ontvangstregio's "USA", "S-AMERICA" (Zuid-Amerika) en "THAILAND" kunt u daarnaast 5 AM-zenders op het geheugenniveau AMT opslaan.

Kies een geheugenniveau van het gewenste golfgebied, bijv. FM1 of AM.
Druk gedurende ca. 2 seconden op de toets SRC ①.

De tuner begint dan met de automatische zoekafstemming; op het display wordt "FM TSTORE" resp. "AM TSTORE" weergeven. Wanneer het opslaan voltooid is, wordt de zender op geheugenpositie 1 van geheugenniveau FMT, resp. AMT weergegeven.

Opmerkingen:

• Voor de ontvangstregio "EUROPE" (Europa): bij ingeschakelde voorrang voor verkeersinformatie ( ) worden uitsluitend verkeersinformatiezenders opgeslagen.
• Wanneer het geheugenniveau FMT resp. AMT is geactiveerd (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "TUN BAND" (bandkeuze)), wordt bij het activeren van de Travelstore-functie automatisch weer geactiveerd.

PTY

In de ontvangstregio's "EUROPE" (Europa) en "USA" kan een FM-zender zijn actuele programmatype doorgeven, bijv. CULTUUR, POP, JAZZ, ROCK, SPORT of WETENSCHAP. Met de PTY-functie kunt u zo doelgericht naar uitzendingen van een bepaald programmatype zoeken, bijv. naar rock- of sportuitzendingen. Let erop, dat PTY niet door alle zenders wordt ondersteund.

Opmerking:

De PTY-functie staat alleen ter beschikking, wanneer deze is ingeschakeld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "PTY").

Programmatype kiezen

Druk kort op de toets</>⑦.

Het actueel gekozen programmatype wordt kort weergegeven en u kunt een ander programmatype kiezen.

Druk net zo vaak op de toets</>⑦ totdat het gewenste programmatype is geselecteerd.

Opmerking:

In de ontvangstregio "EUROPE" (Europa) kunt u de taal instellen, waarin de programmatypen worden weergegeven (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "PTY LANG" (PTY-taal)).

Zender zoeken

Druk op de toetsV/ ∧⑦.

Tijdens de zoekdoorloop wordt het actueel gekozen programmatype in het display weergegeven.

Zodra een zender met het gezochte programmatype wordt gevonden, blijft deze ingesteld.

Opmerkingen:

• Wordt er geen zender met het gekozen programmatype gevonden dan wordt kort "PTY NONE" weergegeven en er klinkt 1 geluidssignaal. De laatst weergegeven zender wordt opnieuw ingesteld.
• Wanneer de ingestelde of een andere zender uit de zenderketen later het gewenste programmatype uitzendt, dan schakelt de autoradio automatisch van de actuele zender over naar de zender met het gewenste programmatype. Houd er rekening mee dat deze functie niet door alle zenders wordt ondersteund.

CD-/MP3-/WMA-weergave

Basisinformatie

U kunt met deze autoradio audio-CD's (CDDA) en CD-R/RW's met audio-, MP3- of WMA-bestanden alsmede MP3- of WMA-bestanden op USB-data-dragers afspelen.

Opmerkingen:

• Voor optimaal functioneren moet u alleen CD's gebruiken met het Compact-Disclogo.
• Blaupunkt kan geen garantie geven voor het optimaal functioneren van tegen kopieren beveiligde CD's en op de markt leverbare lege CD's en USB-datadragers.

Houdt bij het voorbereiden van een MP3-/WMA-datadrager de volgende instructies aan:

• Benaming van titels en mappen:
• Max. 24 tekens zonder de extensie ".mp3" resp. ".wma" (bij meer tekens vermindert het aantal door de autoradio herkenbare titels en mappen)
  – Geen speciale tekens of umlauten

• CD-formaat: CD-R/RW, ∅: 12 cm

• CD-dataformaat: ISO 9669 Level 1 en 2, Joliet

- CD-brandsnelheid: max. 16-voudig (aanbevolen)

- USB-formaat/-bestandssysteem: Mass Storage Device (Massageheugen) / FAT16/32

- Extensie van audiobestanden:

• .MP3 voor MP3-bestanden
• .WMA voor WMA-bestanden

- WMA-bestanden alleen zonder Digital Rights Management (DRM) en aangemaakt met Windows Media Player vanaf versie 8

• MP3-ID3-tags: versie 1 en 2

- Bitrate voor het aanmaken van audiobestanden:

• MP3: 32 tot 320 kbps
• WMA: 32 tot 192 kbps

- Afhankelijk van de datastructuur op het USB-medium kunnen maximaal 20.000 posities worden beheerd.

Naar CD-/MP3-/WMA-weergave omschakelen

Druk net zo vaak op de toets SRC ① tot de gewenste audiobron wordt weergegeven:

• "CD": geplaatste CD
• "USB": aangesloten USB-datadrager
  • "AUX": externe audiobron

Opmerkingen:

- De betreff ende audiobron kan alleen worden gekozen wanneer een overeenkomstige datadrager is geplaatst, resp. een apparaat is aangesloten.

- Wanneer de autoradio de data van een aangesloten apparaat of datadrager voor de weergave eerst moet lezen, verschijnt zolang "READING" (inlezen) in het display. De duur van het inlezen hangt af van de hoeveelheid data en het model van het apparaat resp. de datadrager. Wanneer het apparaat of de datadrager defect is of de overgedragen data niet weergegeven kunnen worden, dan wordt een overeenkomstige melding op het display getoond (bijv. "USB ERROR" (USB-fout)).

CD plaatsen/verwijderen

CD plaatsen

Gevaar voor vernieling van de CD-speler!

en CD's met een doorsnede van 8 cm (mini-CD's) mogen niet worden gebruikt.

Wij aanvaarden geen aansprakelijkheid voor beschadigingen aan de CD-speler door ongeschikte CD's.

Opmerking:

Het automatische transport van de CD mag niet worden gehinderd of geholpen.

→Schuif de CD met de bedrukte zijde naar boven in de CD-opening ⑤, totdat een weerstand waarneembaar wordt.

De CD wordt automatisch ingeschoven en de data worden getest. Daarna begint de weergave in CD- resp. MP3-weergave.

Opmerking:

Wanneer de geplaatste CD niet kan worden weergegeven, wordt kort "CD ERROR" (CD fout) weergegeven en wordt de CD na ca. 2 seconden uit het apparaat geschoven.

CD verwijderen

Opmerking:

Het uitschuiven van de CD mag niet worden gehinderd of geholpen.

Druk op de toets ⑧, om een geplaatste CD uit te schuiven.

Opmerkingen:

• Een naar buiten geschoven en niet weggenomen CD wordt na ca. 10 seconden automatisch weer naar binnen getransporteerd.
• U kunt ook CD's naar buiten laten schuiven wanneer de autoradio is uitgeschakeld of er een andere audiobron actief is.

USB-datadrager aansluiten/ verwijderen

USB-datadrager aansluiten

→Schakel de autoradio uit, zodat de datadrager op de juiste wijze wordt aangemeld.
Trek de beschermkap van de USB-aansluiting ⑨ naar voren totdat deze uit de USB-aansluiting komt en klap deze naar onderen.
Sluit de USB-datadrager aan.
Zet de autoradio aan.

Wanneer de USB-datadrager voor de eerste keer als audiobron wordt gekozen, worden eerst de data gelezen.

Opmerkingen:

- Wanneer de aangesloten USB-datadrager niet weergegeven kan worden, wordt kort "USB ERROR" (USB-fout) weergegeven.

- De voor het inlezen benodigde tijd hangt af van het model en de grootte van de USB-datadrager.

USB-datadrager verwijderen

Schakel de autoradio uit, zodat de datadrager op de juiste wijze wordt afgemeld.
Trek de USB-datadrager los.
Sluit de beschermkap van de USB-aansluting ⑨

Titel kiezen

Druk kort op de toets</ >⑦, om naar de vorige/volgende titel te gaan.

Opmerking:

Wanneer de actuele titel langer dan 3 seconden wordt weergegeven, wordt de titel opnieuw gestart door één keer op <⑦ te drukken.

Map kiezen (alleen in MP3-/WMA-bedrijf)

Druk op de toetsV/ ∧⑦, om naar de vo- rige/volgende map te gaan.

Snelle zoekdoorloop

Houdt de toets < / > 7 net zolang ingedrukt tot de gewenste positie is bereikt.

Weergave onderbreken

Druk op toets 3 ▶⑪, om de weergave te onderbreken ("PAUSE") resp. weer te hervatten.

Alle titels kort weergeven

Met de scanfunctie worden alle beschikbare titels weergegeven.

Druk gedurende ca. 2 seconden op toets MENU ⑫ om het kort weergeven te starten, resp. kort, om de actueel kort weergegeven titel verder te beluisteren.

Tijdens het kort weergeven worden in het display afwisselend "PLAY SCAN" en de speeltijd van de actuele titel getoond.

Opmerking:

De duur van het fragment is instelbaar (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VARIOUS" (diversen) uitvoeren", menupunt "SCAN TIME" (kort weergeven tijd)).

Titels in willekeurige volgorde weergeven

Druk op de toets 5 MIX ⑪, om te schakelen tussen de weergavemodi:

Bedrijf W	Weergave Betekenis
CD MIX ALL Titels mixen
MP3/WMA	MIX DIR	Titels van de actuele mappen mixen
	MIX ALL	Titels van de data-dragers mixen
Alg. MIX OFF		Normale weergave

Wanneer de MIX-functie is ingeschakeld, wordt het symbool MIX (alle titels mixen) resp. MIX 📋 (titels van de actuele map mixen) in het display weergegeven.

Afzonderlijke titels of mappen herhaald afspelen

Druk op de toets 4 RPT ⑪, om tussen de weergavemodi te schakelen:

Bedrijf Weergave Betekenis
CD RPT TRACK Titel herhalen
MP3/WMA	RPT TRACK Titel herhalen
	RPT DIR Map herhalen
Alg. RPT OFF		Normale weergave

Wanneer de RPT-functie is ingeschakeld, dan wordt het symbool 📄 🌐 (titel herhalen) resp. (map-herhalen) op het display weergegeven.

Externe audiobronnen

Front-AUX-IN-bus

Gevaar!

Verhoogd letselgevaar door stekker.

In geval van een ongeluk kan de uitstekende stekker in de Front-AUX-IN-bus letsel veroorzaken. Het gebruik van rechte stekkers of adapters leidt tot een verhoogd risicoletsel.

Daarom verdient gebruik van haakse stekkers aanbeveling.

Zodra een externe audiobron zoals bijvoorbeeld een MP3-speler op de front-AUX-IN-bus 10 is aangesloten, kan deze met de toets SRC 1 worden geselecteerd. Op het display wordt dan "AUX" weergegeven.

Klankinstellingen

In het menu "AUDIO" kunt u de volgende klankinstellingen veranderen:

• Bas en treble instellen
  • Volumeverdeling links/rechts (balans) resp. voor/achter (fader) instellen
• Versterking van de lage tonen bij laag volume (X-Bass) instellen
• Een klankprofiel (Presets) selecteren

Menu "AUDIO" oproepen en verlaten

Druk kort op toets MENU ⑫ om het gebruikersmenu te openen.
Druk net zo vaak op toetsV / ∧⑦ totdat het menupunt "AUDIO" is geselecteerd.
Druk op de toets ⑦, om het menu "AUDIO" te openen.
Druk net zo vaak op de toetsV/ ∧⑦ totdat het gewenste menupunt is geselecteerd.
→ Voer de instelling uit (zie volgende paragraaf).
Druk kort op de toets MENU ⑫, om het menu te verlaten.

Opmerkingen:

• Het menu wordt automatisch ca. 30 seconden nadat voor het laatst toetsen zijn ingedrukt verlaten en u keert terug naar de weergave van de actuele audiobron.
• In het menu gaat u door indrukken van de toets <⑦ telkens terug naar het hogere menuniveau.

Instellingen in menu "AUDIO" uitvoeren

BASS

Niveau lage tonen. Instellingen: -7 tot +7.

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

TREBLE

Niveau hoge tonen. Instellingen: -7 tot +7.

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

BALANCE

Volumeverdeling links/rechts. Instellingen: L9 (links) tot R9 (rechts).

Druk op toets> ⑦ om het submenu te openen.
Verdraai de volumeregelaar ^4 , om de gewenste instelling te kiezen.

FADER

Volumeverdeling voor/achter. Instellingen: R9 (achter) tot F9 (voor).

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar ^4 , om de gewenste instelling te kiezen.

X-BASS

Versterking van de lage tonen bij gering volume. Instellingen: OFF (uit), 1, 2, 3 (grootste versterking).

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar ^4 , om de gewenste instelling te kiezen.

PRESETS (geluidsprofi el)

Equalizer-voorinstellingen kiezen. Instellingen: POP, ROCK, CLASSIC (klassiek), EQ OFF (geluids-profi el uit; geen voorinstelling).

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

Gebruikersinstellingen

Gebruikersmenu oproepen en menu kiezen

Druk kort op toets MENU ⑫ om het gebruikersmenu te openen.

In het gebruikersmenu vindt u de gebruikersinstellingen in de volgende menu's:

• TUNER
• DISPLAY
• VOLUME
• VARIOUS (diversen)

• AUDIO (zie hoofdstuk "Klankinstellingen")

Druk net zo vaak op de toetsV/ ∧⑦ totdat het gewenste menu is geselecteerd.
Druk op de toets >⑦, om het gekozen menu te openen.
Druk net zo vaak op de toetsV/ ∧⑦ totdat het gewenste menupunt is geselecteerd.
→Voer de instelling uit (zie volgende paragraaf).

Druk kort op de toets MENU ⑫, om het menu te verlaten.

Opmerkingen:

• Het menu wordt automatisch ca. 30 seconden nadat voor het laatst toetsen zijn ingedrukt verlaten en u keert terug naar de weergave van de actuele audiobron.
• In het menu gaat u door indrukken van de toets < 7 telkens terug naar het hogere menuniveau.

Instellingen in menu "TUNER" uitvoeren

RDS

RDS-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar④, om tussen de instellingen te schakelen.

TRAFFIC (verkeersinformatie) (alleen ontvangstregio EUROPE (Europa))

Alleen bij FM-radioweergave mogelijk: voorrang voor verkeersberichten in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar④, om tussen de instellingen te schakelen.

Bij ingeschakelde voorrang voor verkeersinformatie wordt in het display het fi lesymbool op het display weergegeven.

TUN BAND (bandkeuze)

Geheugenniveaus activeren resp. deactiveren.

Uitschakelbare geheugenniveaus:

Regio Geheugenniveaus
EUROPE (Europa) FM2, FMT, MW
USA FM2, FMT, AM, AMT
S-AMERICA(Zuid-Amerika)	FM2, FMT, AM, AMT
THAILAND FM2, FMT, AM, AMT

Instelling telkens ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.
Druk net zo vaak op de toetsV/ ∧⑦ totdat het gewenste geheugenniveau wordt weergegeven.
Druk op toets>⑦ om de instelling te wijzigen.
Verdraai de volumeregelaar 4, om tussen de instellingen ON (aan; geheugenniveau activeren) en OFF (uit; geheugenniveau deactiveren) om te schakelen.

Gedeactiveerde geheugenniveaus worden bij de bronkeuze met de toets SRC ① overgeslagen.

Opmerkingen:

• Af fabriek zijn alle AM geheugenniveaus gedeactiveerd.
• Wanneer een geheugenniveau wordt gedeactiveerd, dan blijven de op dit geheugenniveau opgeslagen zenders behouden.

REGIONAL (alleen ontvangstregio EUROPE (Europa))

Alleen bij FM-radioweergave mogelijk: REGIONAL-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar ^4 , om tussen de instellingen te schakelen.

SEEK SENS (gevoeligheid)

Gevoeligheid van de zoekafstemming instellen. Instellingen: LO1 (laagste) – HI6 (hoogste).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar④, om tussen de instellingen te schakelen.

PTY

PTY-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar ^4 , om tussen de instellingen te schakelen.

PTY LANG (PTY-taal) (alleen ontvangstregio EUROPE (Europa))

Taal voor de weergave van de programmatypen selecteren. Instellingen: ENGLISH (Engels), DEUTSCH (Duits), FRANCAIS (Frans).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar④, om een taal te selecteren.

AREA (ontvangstregio)

Ontvangstregio voor de radio-ontvangst selecteren. Instellingen: EUROPE (Europa), USA, S-AMERICA(Zuid-Amerika), THAILAND.

Druk op toets ⑦ om het submenu te openen.
Druk op de toetsV / ∧ ⑦, om de ontvangstregio te selecteren.
Druk op de toets ⑦, om de ontvangstregio in te stellen.
Druk op de toets>⑦, om de gekozen ontvangstregio te bevestigen.

Instellingen in menu "DISPLAY" uitvoeren

DIM DAY/DIM NIGHT

Displayhelderheid voor overdag (DIM DAY) resp. 's nachts (DIM NIGHT) instellen. Instellingen: 1 – 16.

Druk op toets ⑦ om het submenu te openen.
Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

Wanneer uw autoradio is aangesloten zoals staat beschreven in de inbouwhandleiding en uw voertuig beschikt over de betreff ende aansluiting, dan volgt de omschakeling van de displayhelderheid voor dag en nacht tegelijk met het in- en uitschakelen van de voertuigverlichting.

SCROLL (scrollen)

Voor de weergave van de lichtkrant op het display (bijv. bij weergave van MP3-bestandsnamen) tussen eenmalige weergave of herhaalde weergave kiezen. Instellingen: X1 (eenmalige weergave), ON (aan; continue herhaling).

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar④, om tussen de instellingen te schakelen.

Instellingen in menu "VOLUME" uitvoeren

ON VOLUME (inschakelvolume)

Inschakelvolume instellen. Instellingen: 1 – 50.

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar ^4 om het gewenste inschakelvolume in te stellen.

LAST VOL (laatste volume)

Wanneer u LAST VOL instelt, wordt bij het inschakelen van het volume, dat u voor het uitschakelen heeft gehoord, weer geactiveerd. Instellingen: ON (aan), OFF (uit).

Gevaar!

Hoog geluidsvolume

Het inschakelvolume kan onverwacht hoog zijn, indien de instelling LAST VOL (laatste volume) is gekozen en bij de laatste keer uitschakelen van de radio een hoog volume was ingesteld.

Stel altijd een gematigd volume in.

Druk op toets ⑦ om het submenu te openen.
Draai de volumeregelaar ^4 , om tussen de instellingen te schakelen.

TA VOLUME (verkeersinformatievolume) (alleen ontvangstregio EUROPE (Europa))

Minimale volume voor verkeersberichten instellen. Instellingen: 1 – 50.

Druk op toets ⑦ om het submenu te openen.

Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

BEEP

Bevestigingstoon in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.

Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

Instellingen in menu "VARIOUS" (diversen) uitvoeren

SCAN TIME (duur van fragment)

Duur van fragment in stappen van 5 seconden instellen. Instelling: 5 – 30.

Druk op toets ⑦ om het submenu te openen.

Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

SEC CODE (codevraag)

Codevraag in-/uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets ⑦ om het submenu te openen.

Verdraai de volumeregelaar④, om de gewenste instelling te kiezen.

CODE SET (code veranderen)

De code is af fabriek op "0000" ingesteld. U kunt deze code veranderen.

Druk op de toets>⑦, om het invoermenu te openen.

De actueel opgeslagen code wordt op het display weergegeven.

Verdraai de volumeregelaar ④, om voor de betreff ende positie een cijfer te kiezen.

Druk op de toets>resp. <⑦, om naar de volgende resp. vorige positie te gaan.

Opmerking:

Tijdens de invoer van de code kunt u het vo- lume niet wijzigen.

NORMSET (terugzetten)

Oorspronkelijke fabrieksinstellingen van de autoradio weer instellen.

Druk op toets ⑦ om het submenu te openen.

Druk op de toets ⑦, om het herstellen van de fabrieksinstellingen te bevestigen.

De autoradio schakelt uit en wordt naar de fabrieksinstellingen teruggezet.

Fabrieksinstellingen

Belangrijke fabrieksinstellingen in gebruikers-menu:

Menupunt Fabrieksinstellingen
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY OFF
ON VOLUME 20
LAST VOL OFF
TA VOLUME* 20
BEEP ON
SCAN 10
SCROLL X1
SEC CODE	OFF

* Alleen in ontvangstregio "EUROPE" (Europa)

** Alleen in ontvangstregio's "USA", "S-AMERICA" (Zuid-Amerika) en "THAILAND"

U kunt de oorspronkelijke fabrieksinstellingen van de autoradio in het gebruikersmenu herstellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VARIOUS" (diversen) uitvoeren", menupunt "NORMSET" (terugzetten)).

Nuttige informatie

Garantie

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. Voor buiten de EU gekochte apparaten gelden de garantiebepalingen van de betreffende vertegenwoordigingen in die landen. De garantiebepalingen kunt u onder www.blaupunkt.com opvragen.

Service

In enkele landen biedt Blaupunkt een reparatie- en afhaalservice aan.

Op www.blaupunkt.com kunt u nagaan of deze service ook in uw land beschikbaar is.

Mocht u van deze dienst gebruik willen maken, dan kunt u via het internet het afhalen van uw autoradio aanvragen.

Technische gegevens

Voedingsspanning

Bedrijfsspanning: 10,8 – 15,6 V

Opgenomen vermogen

Bij bedrijf: < 10 A

10 sec. na het

uitschakelen: < 2 mA

Versterker

Uitgangsvermogen: 4 x 20 Watt sinus bij 14,4 V aan 4 Ohm bij 10 % THD.

4 x 45 W max. vermogen

Tuner

Golfgebied Europa/Thailand:

FM (UKW): 87,5 - 108 MHz

Golfgebieden Zuid-Amerika:

FM (UKW): 87,5 - 107,9 MHz

2 kanalen: 2 V bij THD < 1 %

Ingangsgevoeligheid

Front-AUX-IN: 300 mV / 10 kΩ

Afmetingen en gewicht

B x H x D: 178 x 51 x 165 mm

NL Inbouwhandleiding

Adviezen voor de veiligheid

Wilt u dedurende het monteren en aansluiten de volgende veiligheidsadviezen in acht nemen.

• De minpool van de batterij afklemmen! De veiligheidsadviezen van de fabrikant in acht nemen.
• Bij het gaten boren erop letten dat geen voertuigonderdelen worden beschadigd.
• De dwarsdoorsnede van de plus- en minkabel mag niet minder dan 1,5 mm ^2 zijn.

- Stekker aan de voertuigkant niet aan de radio aansluiten!

De voor uw voertuig vereiste adapterkabel is bij de BLAUPUNKT-vakhandel verkrijgbaar!

- Afhankelijk van de uitvoering kan uw auto afwijken van deze beschrijving. Voor schade door fouten in montage of aansluiting en schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid.

Mochten de hier vermelde aanwijzingen voor de montage voor u niet van toepassing zijn, dan kunt u contact opnemen met uw Blaupunkt-vakhandel, uw autofabrikant of onze telefoon-hotline.

Bij inbouw van een versterker moeten eerst de massacontacten van de apparaten worden verbonden voordat de stekkers voor de line-outbussen worden aangesloten.

De massa van andere apparaten mag niet aan de massa van de autoradio (huis) worden aangesloten.

SV Monteringsanvisning

Skyddsanvisningar

Bewaar de ingevulde apparaatpas op een veilige plaats!
