BEDIENUNGSANLEITUNG Concept Pro II BLAUPUNKT

SRC-Taste Speicherebene bzw. Audioquelle wählen

Ein-/Aus-Taste Kurzdruck: Autoradio einschalten Im Betrieb: Autoradio stumm schalten (Mute) Langdruck: Autoradio ausschalten

Lautstärkeregler Im Menü: Einstellungen ändern

/ -Taste Im Menü: Menüpunkt wählen Radiobetrieb: Suchlauf starten MP3-/WMA-Betrieb: Zu nächstem/vorheri- gem Ordner wechseln / -Taste Im Menü: Menüebene wechseln Radiobetrieb: Sender einstellen Andere Betriebsarten: Titelwahl

-Taste (Eject) CD ausgeben

MENU-Taste Kurzdruck: Menü aufrufen/schließen Langdruck: Scan-Funktion starten

• 01_Birmingham2012_de.indd 201_Birmingham2012_de.indd 2 07.08.12 10:5507.08.12 10:553 DEUTSCH Inhalt Sicherheitshinweise p. 4
• Verwendete Symbole p. 4
• Verkehrssicherheit p. 4
• Allgemeine Sicherheitshinweise p. 4
• Konformitätserklärung p. 5
• Reinigungshinweise p. 5
• Entsorgungshinweise p. 5
• Lieferumfang p. 5
• Sonderzubehör (nicht im Lieferumfang) p. 5
• In Betrieb nehmen p. 5
• Diebstahlschutz p. 5
• Empfangsregion einstellen p. 6
• Ein-/Ausschalten p. 6
• Lautstärke p. 6
• Demo-Modus ein-/ausschalten p. 6
• Verkehrsfunk p. 7
• Radiobetrieb p. 7
• RDS p. 7
• In den Radiobetrieb wechseln bzw. Speicherebene wählen p. 7
• Sender einstellen p. 8
• Sender speichern bzw. gespeicherten Sender aufrufen p. 8
• Sender anspielen p. 8
• Sender automatisch speichern ( Travelstore) p. 8
• PTY p. 9
• CD-/MP3-/WMA-Betrieb p. 10
• Grundlegende Informationen p. 10
• In den CD-/MP3-/WMA-Betrieb wechseln p. 10
• CD einlegen/entnehmen p. 10
• USB-Datenträger anschließen/entfernen p. 11
• Titel wählen p. 11
• Ordner wählen (nur im MP3-/WMA-Betrieb) p. 11
• Schneller Suchlauf p. 11
• Wiedergabe unterbrechen p. 11
• Alle Titel anspielen p. 11
• Titel in zufälliger Reihenfolge abspielen p. 12
• Einzelne Titel oder Verzeichnisse wiederholt abspielen p. 12
• Externe Audioquellen p. 12
• Front-AUX-IN-Buchse p. 12
• Klangeinstellungen p. 12
• Menü „AUDIO“ aufrufen und verlassen p. 12
• Einstellungen im Menü „AUDIO“ vornehmen p. 13
• Benutzereinstellungen p. 13
• Benutzermenü aufrufen und Menü wählen p. 13
• Einstellungen im Menü „TUNER“ vornehmen p. 14
• Einstellungen im Menü „DISPLAY“ vornehmen p. 15
• Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen p. 15
• Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen p. 16
• Werkseinstellungen p. 17
• Nützliche Informationen p. 17
• Gewährleistung p. 17
• Service p. 17
• Technische Daten p. 18
• Einbauanleitung 01_Birmingham2012_de.indd 301_Birmingham2012_de.indd 3 07.08.12 10:5507.08.12 10:554 Sicherheitshinweise Das Autoradio wurde entsprechend dem heu- tigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotz- dem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht be- achten. Diese Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen. p. 251

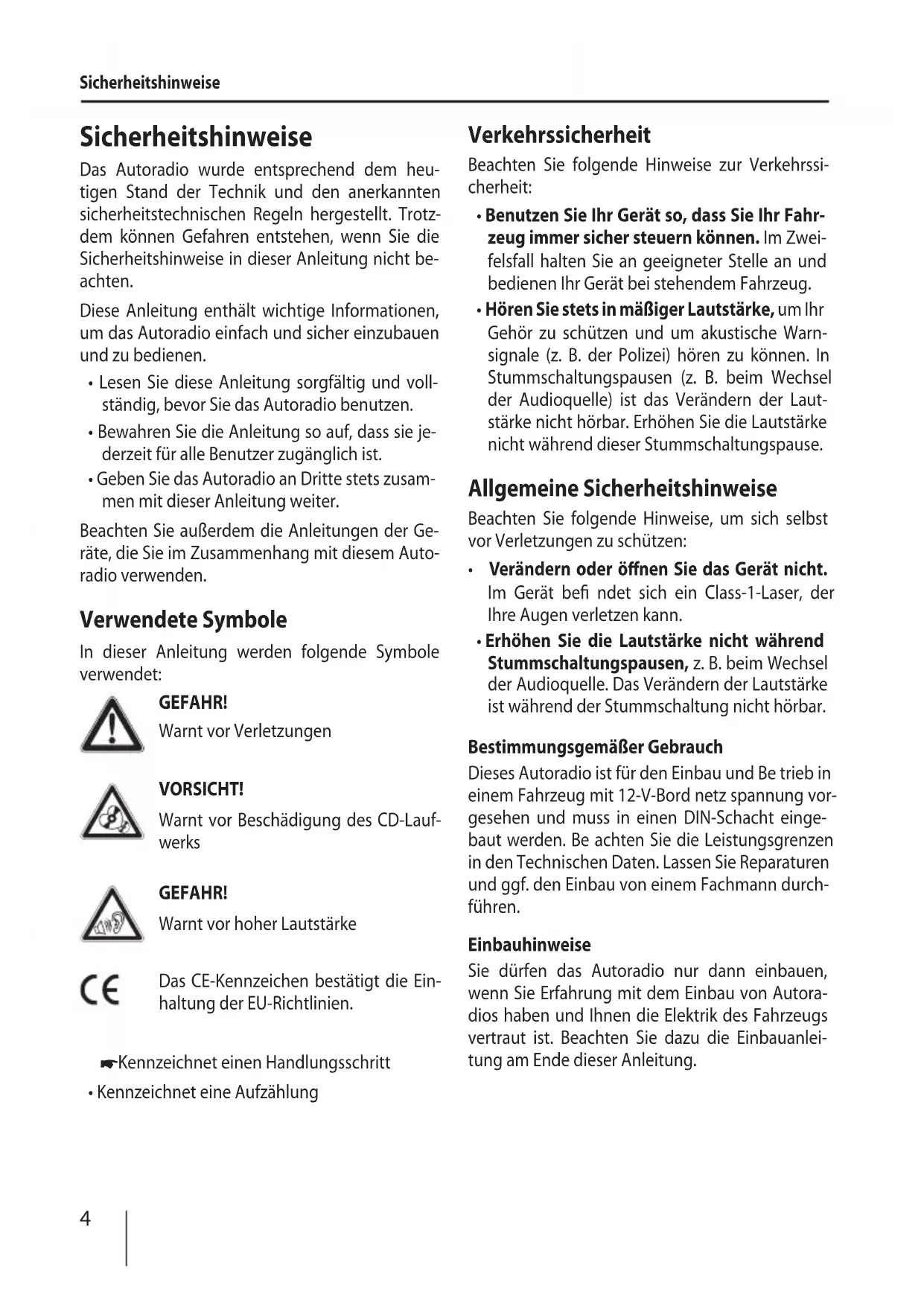

• Lesen Sie diese Anleitung sorgfältig und voll- ständig, bevor Sie das Autoradio benutzen.

• Bewahren Sie die Anleitung so auf, dass sie je- derzeit für alle Benutzer zugänglich ist.

• Geben Sie das Autoradio an Dritte stets zusam- men mit dieser Anleitung weiter. Beachten Sie außerdem die Anleitungen der Ge- räte, die Sie im Zusammenhang mit diesem Auto- radio verwenden. Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: GEFAHR! Warnt vor Verletzungen VORSICHT! Warnt vor Beschädigung des CD-Lauf- werks GEFAHR! Warnt vor hoher Lautstärke Das CE-Kennzeichen bestätigt die Ein- haltung der EU-Richtlinien. 쏅 Kennzeichnet einen Handlungsschritt

• Kennzeichnet eine Aufzählung Verkehrssicherheit Beachten Sie folgende Hinweise zur Verkehrssi- cherheit:

• Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahr- zeug immer sicher steuern können. Im Zwei- felsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug.

• Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warn- signale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Laut- stärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause. Allgemeine Sicherheitshinweise Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schützen:

• Verändern oder ö nen Sie das Gerät nicht. Im Gerät be ndet sich ein Class-1-Laser, der Ihre Augen verletzen kann.

• Erhöhen Sie die Lautstärke nicht während Stummschaltungspausen, z. B. beim Wechsel der Audioquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar. Bestimmungsgemäßer Gebrauch Dieses Autoradio ist für den Einbau und Be trieb in einem Fahrzeug mit 12-V-Bord netz spannung vor- gesehen und muss in einen DIN-Schacht einge- baut werden. Be achten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durch- führen. Einbauhinweise Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autora- dios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanlei- tung am Ende dieser Anleitung. Sicherheitshinweise 01_Birmingham2012_de.indd 401_Birmingham2012_de.indd 4 07.08.12 10:5507.08.12 10:555 DEUTSCH Sicherheitshinweise | Reinigungshinweise | Entsorgungshinweise | Lieferumfang | In Betrieb nehmen Konformitätserklärung Hiermit erklärt die Blaupunkt Embedded Systems GmbH, dass sich das Autoradio Birmingham 2012 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vor- schriften der Richtlinie 2004/108/EG be ndet. Sie nden die Konformitätserklärung im Internet unter www.blaupunkt.com. Reinigungshinweise Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststo -P egemittel kön- nen Sto e enthalten, welche die Ober äche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes Tuch. Entsorgungshinweise Entsorgen Sie Ihr Altgerät nicht in den Haus- müll! Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammel- systeme. Lieferumfang Im Lieferumfang enthalten sind: 1 Autoradio 1 Bedienungs-/Einbauanleitung 1 Halterahmen 2 Demontagewerkzeuge Sonderzubehör (nicht im Lieferumfang) Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör. Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt.com. In Betrieb nehmen Diebstahlschutz Dieses Autoradio ist gegen Diebstahl mit einer vierstelligen Code-Nummer geschützt. Sie kön- nen einstellen, dass die Code-Nummer nach jeder Unterbrechung der Stromversorgung von der Fahrzeugbatterie eingegeben werden muss. Bei aktivierter Code-Abfrage und ohne diese Code- Nummer ist das Autoradio für einen Dieb wertlos. Hinweise:

• Die Code-Abfrage ist werkseitig nicht aktiv, kann aber aktiviert werden (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diver- ses) vornehmen“, Menüpunkt „SEC CODE“ (Code-Abfrage)).

• Die Code-Nummer ist werkseitig auf „0000“ eingestellt. Sie können die Code- Nummer ändern (siehe Kap. „Benutzerein- stellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „CODE SET“ (Code-Nummer ändern)). Code-Nummer nach Spannungsunterbrechung eingeben Wenn die Code-Abfrage aktiviert ist, muss nach je- der Trennung des Gerätes von der Bordspannung (z.B. Ausbau der Batterie bei Reparaturen) die vier- stellige Code-Nummer eingegeben werden. Für jede Stelle der Code-Nummer: 쏅 Drücken Sie die Taste

, um die ent- sprechende Zi er einzustellen. 쏅 Drücken Sie die Taste

zum Bestätigen. Hinweis: Wenn Sie den Code eingeben, können Sie zu einer vorherigen Stelle, durch Drücken der Taste

, zurückkehren. Nachdem Sie die vierte Stelle eingegeben und be- stätigt haben, wird das Autoradio eingeschaltet. 01_Birmingham2012_de.indd 501_Birmingham2012_de.indd 5 07.08.12 10:5507.08.12 10:556 In Betrieb nehmen Hinweis: Wenn Sie eine falsche Code-Nummer einge- geben haben, wird kurz „CODE ERR“ ange- zeigt und das Gerät wird für 99 Sekunden ge- sperrt. Danach können Sie die Code-Eingabe wiederholen. Empfangsregion einstellen Dieses Autoradio ist für den Betrieb in verschie- denen Regionen mit unterschiedlichen Frequenz- bereichen und Sendertechnologien ausgelegt. Werkseitig ist die Empfangsregion „EUROPE“ (Eu- ropa) eingestellt. Zur Verfügung stehen außerdem die Empfangsregionen „USA“, „S-AMERICA“ (Süd- amerika) und „THAILAND“. Hinweis: Betreiben Sie das Autoradio außerhalb von Europa, müssen Sie ggf. erst eine geeigne- te Empfangsregion im Benutzermenü ein- stellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „AREA“ (Empfangs- region)). Ein-/Ausschalten Ein-/Ausschalten mit der Ein-/Aus-Taste 쏅 Zum Einschalten drücken Sie die Ein-/Aus- Taste

Das Autoradio schaltet ein. 쏅 Zum Ausschalten halten Sie die Ein-/Aus-Tas-

länger als 2 Sekunden gedrückt. Das Autoradio schaltet aus. Hinweis: Schalten Sie das Autoradio bei ausgeschal- teter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahr- zeugbatterie zu schonen. Aus-/Einschalten über die Fahrzeugzündung Wenn das Autoradio, wie in der Einbauanleitung dargestellt, mit der Fahrzeug zündung verbunden ist und es nicht mit der Ein-/Aus-Taste

ausge- schaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet. Lautstärke Lautstärke einstellen Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar. 쏅 Drehen Sie den Lautstärkeregler

, um die Lautstärke zu verändern. Hinweis: Ist ein Telefon wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefonge- spräch stummgeschaltet. Im Display wird während der Stummschaltung „TELEPHONE“ (Telefon) angezeigt. Autoradio stumm schalten (Mute) 쏅 Drücken Sie kurz die Ein-/Aus-Taste

, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Im Display wird während der Stummschal- tung „MUTE“ angezeigt. Demo-Modus ein-/ausschalten Der Demo-Modus zeigt Ihnen die Funktionen des Autoradios als Laufschrift im Display. Sie können den Demo-Modus ein- bzw. ausschalten: 쏅 Schalten Sie ggf. erst das Autoradio aus. 쏅 Halten Sie gleichzeitig die Tasten

gedrückt und drücken Sie die Ein-/ Aus-Taste

Das Autoradio wird eingeschaltet. Im Display wird kurz „DEMO MODE“ angezeigt, wenn Sie den Demo-Modus eingeschaltet haben. Durch Betätigen einer beliebigen Taste wird der Demo-Modus unterbrochen und Sie kön- nen das Gerät bedienen. 01_Birmingham2012_de.indd 601_Birmingham2012_de.indd 6 07.08.12 10:5507.08.12 10:557 DEUTSCH Verkehrsfunk | Radiobetrieb Verkehrsfunk In der Empfangsregion „EUROPE“ (Europa) kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichnen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gerade nicht im Radiobetrieb be ndet. Bei eingeschaltetem Vorrang wird im Display das Stau-Symbol angezeigt. Während einer durchgestellten Verkehrsdurchsage wird „TRAFFIC“ (Verkehr) im Display angezeigt. Der Vorrang wird im Benutzermenü ein- und aus- geschaltet (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vor- nehmen“, Menüpunkt „TRAFFIC“ (Verkehrsinfo)). Hinweise:

• Die Lautstärke wird für die Dauer der durchgestellten Verkehrsdurchsage er- höht. Sie können die Minimallautstärke für Verkehrsdurchsagen einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Ein- stellungen im Menü „VOLUME“ (Lautstär- ke) vornehmen“, Menüpunkt „TA VOLUME“ (Verkehrsinfo-Lautstärke)).

• Um eine durchgestellte Verkehrsdurch- sage abzubrechen, drücken Sie die Taste SRC

Radiobetrieb RDS In der Empfangsregion „EUROPE“ (Europa) strah- len viele FM-Sender neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die fol- genden Zusatzfunktionen ermöglicht:

• Der Sendername wird im Display angezeigt.

• Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in anderen Betriebsarten (z. B. im CD-Betrieb) au- tomatisch durchschalten.

• Alternativ frequenz: Wenn RDS eingeschaltet ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des ein- gestellten Senders.

• Regional: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei einge- schalteter REGIONAL-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausge- strahlt wird. Die Funktionen RDS und REGIONAL werden im Benutzermenü ein- und ausgeschaltet (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellun- gen im Menü „TUNER“ vornehmen“, Menüpunkte „RDS“ und „REGIONAL“). In den Radiobetrieb wechseln bzw. Speicherebene wählen Folgende Speicherebenen stehen Ihnen in den verschiedenen Empfangsregionen zur Verfügung: Region Speicherebenen EUROPE (Europa) FM1, FM2, FMT, MW

USA FM1, FM2, FMT, AM, AMT

S-AMERICA (Südamerika)

쏅 Drücken Sie die Taste SRC

so oft, bis die gewünschte Speicherebene angezeigt wird. Hinweise:

• Auf jeder Speicherebene können bis zu 5 Sender gespeichert werden.

• Sie können Speicherebenen über das Be- nutzermenü aktivieren bzw. deaktivieren (siehe Kap. „Benutzereinstellungen“, Ab- schnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TUN BAND“ (Bandauswahl)). Deaktivierte Speicherebe- nen werden bei der Quellenwahl mit der Taste SRC

übersprungen. 01_Birmingham2012_de.indd 701_Birmingham2012_de.indd 7 07.08.12 10:5507.08.12 10:558 Radiobetrieb Sender einstellen Sie haben verschiedene Möglichkeiten, einen Sen- der einzustellen: Sender manuell einstellen 쏅 Drücken Sie die Taste

ein- oder mehrmals kurz, um die Frequenz schrittweise zu ändern bzw. lang, um die Frequenz schnell zu ändern. Hinweis: Für die Empfangsregionen „EUROPE“ (Eu- ropa) und „USA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der aktuell gewählte Programmtyp angezeigt und kann geändert werden (siehe Kapitel „PTY“). Sendersuchlauf starten 쏅 Drücken Sie die Taste

, um den Sen- dersuchlauf zu starten. Der nächste empfangbare Sender wird ein- gestellt. Hinweise:

• Für die Empfangsregion „EUROPE“ (Eu- ropa): Im Wellenbereich FM werden bei eingeschaltetem Vorrang für Verkehrsfunk

) nur Verkehrsfunksender eingestellt.

• Für die Empfangsregionen „EUROPE“ (Euro- pa) und „USA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der nächste Sender mit dem aktuell gewählten Pro- grammtyp eingestellt (siehe Kapitel „PTY“).

• Die Emp ndlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benut- zereinstellungen“, Abschnitt „Einstellun- gen im Menü „TUNER“ vornehmen“, Menü- punkt „SEEK SENS“ (Emp ndlichkeit)). Sender speichern bzw. gespeicherten Sender aufrufen 쏅 Wählen Sie die gewünschte Speicherebene. 쏅 Stellen Sie ggf. den gewünschten Sender ein. 쏅 Drücken Sie eine Stationstaste

für ca. 2Sekunden, um den aktuellen Sender auf der Taste zu speichern. - bzw. - 쏅 Drücken Sie eine Stationstaste

kurz, um den auf der Taste gespeicherten Sender auf- zurufen. Sender anspielen Mit der Scan-Funktion wird jeder empfangbare Sender des aktuellen Wellenbereichs angespielt. Hinweis: Sie können die Anspielzeit pro Sender ein- stellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „SCAN TIME“ (Anspielzeit)). 쏅 Drücken Sie die Taste MENU

für ca. 2 Se- kunden, um das Anspielen zu starten. Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Fre- quenz sowie Speicherebene bzw. der Sender- name angezeigt. 쏅 Drücken Sie die Taste MENU

kurz, um den aktuell eingestellten Sender weiter zu hören. Sender automatisch speichern (Travelstore) Mit Travelstore können Sie die 5 stärksten Sender der Region automatisch suchen und auf einer Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden dabei ge- löscht. Sie können mit Travelstore in allen Empfangs- regionen 5 FM-Sender auf der Speicher ebene FMT speichern. In den Empfangsregionen „USA“, 01_Birmingham2012_de.indd 801_Birmingham2012_de.indd 8 07.08.12 10:5507.08.12 10:559 DEUTSCH „ S-AMERICA“ (Südamerika) und „THAILAND“ kön- nen Sie außerdem 5 AM-Sender auf der Speicher- ebene AMT speichern. 쏅 Wählen Sie eine Speicherebene des ge- wünschten Wellenbereichs, z. B. FM1 oder AM. 쏅 Drücken Sie die Taste SRC

für ca. 2 Sekun- den. Der Tuner beginnt mit dem automatischen Sendersuchlauf; im Display wird „FM TSTORE“ bzw. „AM TSTORE“ angezeigt. Wenn das Spei- chern beendet ist, wird der Sender auf Spei- cherplatz 1 der Ebene FMT bzw. AMT wieder- gegeben. Hinweise:

• Für die Empfangsregion „EUROPE“ (Euro- pa): Bei eingeschaltetem Vorrang für Ver- kehrsfunk ( ) werden nur Verkehrsfunk- sender gespeichert.

• Ist die Speicherebene FMT bzw. AMT de- aktiviert (siehe Kapitel „Benutzereinstel- lungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TUN BAND“ (Bandauswahl)), wird sie bei Auslö- sen der Travelstore-Funktion automatisch wieder aktiviert. PTY In den Empfangsregionen „EUROPE“ (Europa) und „USA“ kann ein FM-Sender seinen aktuellen Pro- grammtyp übermitteln, z. B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTY-Funktion können Sie so gezielt nach Sendungen eines be- stimmten Programmtyps suchen, z. B. nach Rock- oder Sportsendungen. Beachten Sie, dass PTY nicht von allen Sendern unterstützt wird. Hinweis: Die PTY-Funktion steht nur zur Verfügung, wenn sie eingeschaltet ist (siehe Kap. „Benut- zereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „PTY“). Programmtyp wählen 쏅 Drücken Sie die Taste

kurz. Der aktuell ausgewählte Programmtyp wird kurz angezeigt und Sie können einen anderen Programmtyp auswählen. 쏅 Drücken Sie ggf. die Taste

so oft, bis der gewünschte Programmtyp ausgewählt ist. Hinweis: In der Empfangsregion „EUROPE“ (Europa) können Sie die Sprache, in der die Programm- typen angezeigt werden, einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Ein- stellungen im Menü „TUNER“ vornehmen“, Menüpunkt „PTY LANG“ (PTY-Sprache)). Sender suchen 쏅 Drücken Sie die Taste

Während des Suchlaufs wird der aktuell ge- wählte Programmtyp im Display angezeigt. Sobald ein Sender mit dem gesuchten Pro- grammtyp gefunden wird, bleibt dieser ein- gestellt. Hinweise:

• Wird kein Sender mit dem ausgewählten Programmtyp gefunden, wird kurz „PTY NONE“ angezeigt und 1 Beep ertönt. Der zuletzt gespielte Sender wird wieder ein- gestellt.

• Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem späteren Zeitpunkt den gewünschten Pro- grammtyp ausstrahlt, wechselt das Auto- radio automatisch vom aktuellen Sender zu dem Sender mit dem gewünschten Programmtyp. Beachten Sie, dass diese Funktion nicht von allen Sendern unter- stützt wird. Radiobetrieb 01_Birmingham2012_de.indd 901_Birmingham2012_de.indd 9 07.08.12 10:5507.08.12 10:5510 CD-/MP3-/WMA-Betrieb Grundlegende Informationen Sie können mit diesem Autoradio Audio-CDs (CDDA) und CD-R/RWs mit Audio-, MP3- oder WMA-Dateien sowie MP3- oder WMA-Dateien auf USB-Datenträgern abspielen. Hinweise:

• Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo.

• Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Roh- linge und USB-Datenträger garantieren. Beachten Sie beim Vorbereiten eines MP3-/WMA- Datenträgers die folgenden Angaben:

• Benennung von Titeln und Verzeichnissen: – Max. 24 Zeichen ohne Dateiendung „.mp3“ bzw. „.wma“ (bei mehr Zeichen verringert sich die Anzahl der vom Autoradio erkenn- baren Titel und Ordner) – Keine Umlaute oder Sonderzeichen

• CD-Formate: CD-R/RW, Ø: 12 cm

• CD-Datenformate: ISO 9669 Level 1 und 2, Joliet

• CD-Brenngeschwindigkeit: Max. 16-fach (emp- fohlen)

• USB-Format/-Dateisystem: Mass Storage Device (Massenspeicher) / FAT16/32

• Dateiendung von Audiodateien: – .MP3 für MP3-Dateien – .WMA für WMA-Dateien

• WMA-Dateien nur ohne Digital Rights Manage- ment (DRM) und erstellt mit Windows Media Player ab Version 8

• MP3-ID3-Tags: Version 1 und 2

• Bitrate für die Erzeugung von Audiodateien: – MP3: 32 bis 320 kbps – WMA: 32 bis 192 kbps

• In Abhängigkeit der Datenstruktur auf dem USB-Medium können maximal bis zu 20 000 Einträge verwaltet werden. In den CD-/MP3-/WMA-Betrieb wechseln 쏅 Drücken Sie die Taste SRC

so oft, bis die gewünschte Audioquelle angezeigt wird:

• „USB“: Angeschlossener USB-Datenträger

• „AUX“: Angeschlossene externe Audio- quelle Hinweise:

• Die jeweilige Audioquelle kann nur ausge- wählt werden, wenn ein entsprechender Datenträger eingelegt ist bzw. ein entspre- chendes Gerät angeschlossen ist.

• Falls das Autoradio die Daten eines ange- schlossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“ (Einlesen) im Display. Die Dauer des Einlesens hängt von der Datenmenge und Bauart des Gerätes bzw. Datenträgers ab. Falls Gerät oder Datenträ- ger fehlerhaft sind oder die übertragenen Daten nicht wiedergegeben werden kön- nen, wird eine entsprechende Meldung im Display angezeigt (z. B. „USB ERROR“ (USB- Fehler)). CD einlegen/entnehmen CD einlegen Zerstörungsgefahr des CD-Laufwerks! Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden. Für Beschädigungen des CD-Laufwerks durch un- geeignete CDs wird keine Haftung übernommen. Hinweis: Der automatische Einzug der CD darf nicht behindert oder unterstützt werden. 쏅 Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht

, bis ein Wi- derstand spürbar wird. CD-/MP3-/WMA-Betrieb 01_Birmingham2012_de.indd 1001_Birmingham2012_de.indd 10 07.08.12 10:5507.08.12 10:5511 DEUTSCH Die CD wird automatisch eingezogen und ihre Daten werden überprüft. Danach beginnt die Wiedergabe im CD- bzw. MP3-Betrieb. Hinweis: Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ (CD-Fehler) an- gezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben. CD entnehmen Hinweis: Das Ausschieben der CD darf nicht behindert oder unterstützt werden. 쏅 Drücken Sie die Taste

, um eine einge- legte CD auszuschieben. Hinweise:

• Eine ausgeschobene und nicht entnom- mene CD wird nach ca. 10 Sekunden auto- matisch wieder eingezogen.

• Sie können CDs auch ausschieben lassen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist. USB-Datenträger anschließen/ entfernen USB-Datenträger anschließen 쏅 Schalten Sie das Autoradio aus, damit der Da- tenträger korrekt angemeldet wird. 쏅 Ziehen Sie die Schutzkappe der USB-Buchse

nach vorn, bis sie sich aus der USB-Buchse löst, und klappen Sie sie nach unten. 쏅 Schließen Sie den USB-Datenträger an. 쏅 Schalten Sie das Autoradio ein. Wird der USB-Datenträger das erste Mal als Audioquelle ausgewählt, werden zunächst die Daten eingelesen. Hinweise:

• Kann der angeschlossene USB-Datenträ- ger nicht wiedergegeben werden, wird kurz „USB ERROR“ (USB-Fehler) angezeigt.

• Die für das Einlesen benötigte Zeit hängt von der Bauart und Größe des USB-Daten- trägers ab. USB-Datenträger entfernen 쏅 Schalten Sie das Autoradio aus, damit der Da- tenträger korrekt abgemeldet wird. 쏅 Ziehen Sie den USB-Datenträger ab. 쏅 Schließen Sie die Schutzkappe der USB-Buch-

Titel wählen 쏅 Drücken Sie die Taste /

kurz, um zum vorherigen/nächsten Titel zu wechseln. Hinweis: Wenn der aktuelle Titel länger als 3 Sekunden spielt, startet einmaliges Drücken von

den Titel erneut. Ordner wählen (nur im MP3-/WMA-Betrieb) 쏅 Drücken Sie die Taste /

, um zum vor- herigen/nächsten Ordner zu wechseln. Schneller Suchlauf 쏅 Halten Sie die Taste /

solange ge- drückt, bis die gewünschte Stelle erreicht ist. Wiedergabe unterbrechen 쏅 Drücken Sie die Taste 3

, um die Wieder- gabe zu unterbrechen („PAUSE“) bzw. wieder fortzusetzen. Alle Titel anspielen Mit der Scan-Funktion werden alle verfügbaren Titel angespielt. 쏅 Drücken Sie die Taste MENU

für ca. 2 Se- kunden, um das Anspielen zu starten, bzw. kurz, um den aktuell angespielten Titel weiter zu hören. Während des Anspielens werden im Display abwechselnd „PLAY SCAN“ und die Spielzeit des aktuellen Titels angezeigt. CD-/MP3-/WMA-Betrieb 01_Birmingham2012_de.indd 1101_Birmingham2012_de.indd 11 07.08.12 10:5507.08.12 10:5512 Hinweis: Die Anspielzeit ist einstellbar (siehe Kap. „Be- nutzereinstellungen“, Abschnitt „Einstellun- gen im Menü „VARIOUS“ (Diverses) vorneh- men“, Menüpunkt „SCAN TIME“ (Anspielzeit)). Titel in zufälliger Reihenfolge abspielen 쏅 Drücken Sie die Taste 5 MIX

, um zwischen den Wiedergabemodi zu wechseln: Betrieb Anzeige Bedeutung CD MIX ALL Titel mischen MP3/ WMA MIX DIR Titel des aktuellen Ordners mischen MIX ALL Titel des Daten- trägers mischen Allg. MIX OFF Normale Wieder- gabe Ist die MIX-Funktion eingeschaltet, wird das Symbol MIX (alle Titel mischen) bzw. MIX (Titel des aktuellen Ordners mischen) im Dis- play angezeigt. Einzelne Titel oder Verzeichnisse wiederholt abspielen 쏅 Drücken Sie die Taste 4 RPT

, um zwischen den Wiedergabemodi zu wechseln: Betrieb Anzeige Bedeutung CD RPT TRACK Titel wiederholen MP3/ WMA RPT TRACK Titel wiederholen RPT DIR Ordner wieder- holen Allg. RPT OFF Normale Wieder- gabe Ist die RPT-Funktion eingeschaltet, wird das Symbol (Titel wiederholen) bzw. (Ordner wiederholen) im Display angezeigt. Externe Audioquellen Front-AUX-IN-Buchse Gefahr! Erhöhte Verletzungsgefahr durch Stecker. Im Falle eines Unfalls kann der hervorstehende Ste- cker in der Front-AUX-IN-Buchse Verletzungen ver- ursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko. Aus diesem Grund empfehlen wir die Nut zung von abgewinkelten Klinkensteckern. Sobald eine externe Audioquelle wie z. B. ein trag- barer MP3-Spieler an die Front-AUX-IN-Buchse

angeschlossen ist, kann sie mit der Taste SRC

ausgewählt werden. Im Display wird dann „AUX“ angezeigt. Klangeinstellungen Im Menü „AUDIO“ können Sie folgende Klangein- stellungen ändern:

• Bass- und Höhenpegel einstellen

• Lautstärkeverteilung links/rechts (Balance) bzw. vorn/hinten (Fader) einstellen

• Anhebung der Bässe bei geringer Lautstärke (X-Bass) einstellen

• Ein Klangpro l (Presets) auswählen Menü „AUDIO“ aufrufen und verlassen 쏅 Drücken Sie die Taste MENU

kurz, um das Benutzermenü zu ö nen. 쏅 Drücken Sie die Taste

so oft, bis der Menüpunkt „AUDIO“ ausgewählt ist. 쏅 Drücken Sie die Taste

, um das Menü „AUDIO“ zu ö nen. 쏅 Drücken Sie die Taste

so oft, bis der gewünschte Menüpunkt ausgewählt ist. CD-/MP3-/WMA-Betrieb | Externe Audioquellen | Klangeinstellungen 01_Birmingham2012_de.indd 1201_Birmingham2012_de.indd 12 07.08.12 10:5507.08.12 10:5513 DEUTSCH 쏅 Nehmen Sie die Einstellung vor (siehe nächs- ten Abschnitt). 쏅 Drücken Sie die Taste MENU

kurz, um das Menü zu verlassen. Hinweise:

• Das Menü wird automatisch ca. 30 Sekun- den nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

• Im Menü gelangen Sie durch Drücken der Taste

jeweils zurück in die überge- ordnete Menüebene. Einstellungen im Menü „AUDIO“ vornehmen BASS Basspegel. Einstellungen: -7 bis +7. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. TREBLE Höhenpegel. Einstellungen: -7 bis +7. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. BALANCE Lautstärkeverteilung links/rechts. Einstellungen: L9 (links) bis R9 (rechts). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. FADER Lautstärkeverteilung vorn/hinten. Einstellungen: R9 (hinten) bis F9 (vorn). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. X-BASS Anhebung der Bässe bei geringer Lautstärke. Ein- stellungen: OFF (aus), 1, 2, 3 (stärkste Anhebung). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. PRESETS (Klangpro l) Equalizer-Voreinstellung wählen. Einstellungen: POP, ROCK, CLASSIC (Klassik), EQ OFF (Klangpro l aus; keine Voreinstellung). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. Benutzereinstellungen Benutzermenü aufrufen und Menü wählen 쏅 Drücken Sie die Taste MENU

kurz, um das Benutzermenü zu ö nen. Im Benutzermenü nden Sie die Benutzereinstel- lungen in den folgenden Menüs:

• AUDIO (siehe Kapitel „Klangeinstellungen“)

• VARIOUS (Diverses) Klangeinstellungen | Benutzereinstellungen 01_Birmingham2012_de.indd 1301_Birmingham2012_de.indd 13 07.08.12 10:5507.08.12 10:5514 Benutzereinstellungen 쏅 Drücken Sie die Taste /

so oft, bis das gewünschte Menü ausgewählt ist. 쏅 Drücken Sie die Taste

, um das gewählte Menü zu ö nen. 쏅 Drücken Sie die Taste

so oft, bis der gewünschte Menüpunkt ausgewählt ist. 쏅 Nehmen Sie die Einstellung vor (siehe folgen- de Abschnitte). 쏅 Drücken Sie die Taste MENU

kurz, um das Menü zu verlassen. Hinweise:

• Das Menü wird automatisch ca. 30 Sekun- den nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

• Im Menü gelangen Sie durch Drücken der Taste

jeweils zurück in die überge- ordnete Menüebene. Einstellungen im Menü „TUNER“ vornehmen RDS RDS-Funktion ein- oder ausschalten. Einstellun- gen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. TRAFFIC (Verkehrsinfo) (nur Empfangsregion EUROPE (Europa)) Nur im FM-Radiobetrieb möglich: Vorrang für Ver- kehrsmeldungen ein- oder ausschalten. Einstel- lungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. Bei eingeschaltetem Vorrang für Verkehrsfunk wird das Symbol im Display angezeigt. TUN BAND (Bandauswahl) Speicherebenen aktivieren bzw. deaktivieren. Deaktivierbare Speicherebenen: Region Speicherebenen EUROPE (Europa) FM2, FMT, MW

USA FM2, FMT, AM, AMT

S-AMERICA (Südamerika)

Einstellung jeweils: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drücken Sie die Taste

so oft, bis die gewünschte Speicherebene angezeigt wird. 쏅 Drücken Sie die Taste

, um die Einstel- lung zu ändern. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen ON (ein; Speicher- ebene aktivieren) und OFF (aus; Speicher- ebene deaktivieren) zu wechseln. Deaktivierte Speicherebenen werden bei der Quellenwahl mit der Taste SRC

übersprungen. Hinweise:

• Werkseitig sind alle AM Speicherebenen deaktiviert.

• Wird eine Speicherebene deaktiviert, blei- ben die auf dieser Speicherebene gespei- cherten Sender erhalten. REGIONAL (nur Empfangsregion EUROPE (Europa)) Nur im FM-Radiobetrieb möglich: REGIONAL- Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. 01_Birmingham2012_de.indd 1401_Birmingham2012_de.indd 14 07.08.12 10:5507.08.12 10:5515 DEUTSCH SEEK SENS (Emp ndlichkeit) Emp ndlichkeit des Sendersuchlaufs einstellen. Einstellungen: LO1 (niedrigste) – HI6 (höchste). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. PTY PTY-Funktion ein- oder ausschalten. Einstellun- gen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. PTY LANG (PTY-Sprache) (nur Empfangsregion EUROPE (Europa)) Sprache für die Anzeige der Programmtypen auswählen. Einstellungen: ENGLISH (Englisch), DEUTSCH (Deutsch), FRANCAIS (Französisch). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um eine Sprache auszuwählen. AREA (Empfangsregion) Empfangsregion für den Radioempfang auswäh- len. Einstellungen: EUROPE (Europa), USA, S-AME- RICA (Südamerika), THAILAND. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drücken Sie die Taste

, um eine Empfangsregion auszuwählen. 쏅 Drücken Sie die Taste

, um die Emp- fangsregion einzustellen. 쏅 Drücken Sie die Taste

, um die gewählte Empfangsregion zu bestätigen. Einstellungen im Menü „DISPLAY“ vornehmen

Displayhelligkeit für den Tag (DIM DAY) bzw. für die Nacht (DIM NIGHT) einstellen. Einstellungen: 1 – 16. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. Wenn Ihr Autoradio, wie in der Ein bauanleitung beschrieben, angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, er- folgt die Umschaltung der Displayhelligkeit für Tag und Nacht durch das Ein- bzw. Ausschalten der Fahrzeugbeleuchtung. SCROLL (Scrollen) Für die Anzeige von Laufschrift im Display (z. B. bei Anzeige von MP3-Dateinamen) zwischen ein- maliger Anzeige oder fortgesetzter Wiederholung wählen. Einstellungen: X1 (einmalige Anzeige), ON (ein; fortgesetzte Wiederholung). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen ON VOLUME (Einschaltlautstärke) Einschaltlautstärke einstellen. Einstellungen: 1 – 50. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die gewünschte Einschaltautstärke einzustellen. Benutzereinstellungen 01_Birmingham2012_de.indd 1501_Birmingham2012_de.indd 15 07.08.12 10:5507.08.12 10:5516 LAST VOL (letzte Lautstärke) Wenn Sie LAST VOL einstellen, wird beim Einschal- ten die Lautstärke, die Sie vor dem Ausschalten gehört haben, wieder aktiviert. Einstellungen: ON (ein), OFF (aus). Gefahr! Hohe Lautstärke Die Einschaltlautstärke kann uner- wartet hoch sein, falls die Einstellung LAST VOL (letzte Lautstärke) gewählt ist und beim letzten Ausschalten des Radios eine hohe Lautstärke ein- gestellt war. Stellen Sie stets eine gemäßigte Lautstärke ein. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um zwi- schen den Einstellungen zu wechseln. TA VOLUME (Verkehrsinfo-Lautstärke) (nur Empfangsregion EUROPE (Europa)) Minimallautstärke für Verkehrsdurchsagen ein- stellen. Einstellungen: 1 – 50. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. BEEP Bestätigungston ein- oder ausschalten. Einstellun- gen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen SCAN TIME (Anspielzeit) Anspielzeit in 5-Sekunden-Schritten einstellen. Ein- stellungen: 5 – 30. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. SEC CODE (Code-Abfrage) Code-Abfrage ein- oder ausschalten. Einstellun- gen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drehen Sie den Lautstärkeregler

, um die Einstellung vorzunehmen. CODE SET (Code-Nummer ändern) Die Code-Nummer ist werkseitig auf „0000“ ein- gestellt. Sie können diese Code-Nummer ändern. 쏅 Drücken Sie die Taste

, um das Eingabe- menü zu ö nen. Im Display wird die aktuell gespeicherte Code-Nummer angezeigt. 쏅 Drehen Sie den Lautstärkeregler

, um für die jeweilige Stelle eine Zi er zu wählen. 쏅 Drücken Sie die Taste bzw.

, um zur nächsten bzw. vorigen Stelle zu gelangen. Hinweis: Während der Eingabe der Code-Nummer können Sie die Lautstärke nicht ändern. NORMSET (Zurücksetzen) Ursprüngliche Werkseinstellungen des Autoradios wiederherstellen. 쏅 Drücken Sie die Taste

, um das Unter- menü zu ö nen. 쏅 Drücken Sie die Taste

, um die Wieder- herstellung der Werkseinstellungen zu bestä- tigen. Das Autoradio schaltet sich aus und wird auf die Werkseinstellungen zurückgesetzt. Benutzereinstellungen 01_Birmingham2012_de.indd 1601_Birmingham2012_de.indd 16 07.08.12 10:5507.08.12 10:5517 DEUTSCH Werkseinstellungen Wichtige Werkseinstellungen im Benutzermenü: Menüpunkt Werkseinstellung AREA EUROPE

• Nur in Empfangsregion „EUROPE“ (Europa) ** Nur in Empfangsregionen „USA“, „S-AMERICA“ (Südamerika) und „THAILAND“ Sie können die ursprünglichen Werkseinstellun- gen des Autoradios im Benutzermenü wieder- herstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „NORMSET“ (Zurücksetzen)). Nützliche Informationen Gewährleistung Für innerhalb der Euro päischen Union ge kaufte Produkte geben wir eine Her steller garantie. Für außerhalb der Europäischen Union gekaufte Ge- räte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebe- dingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen. Service In einigen Ländern bietet Blaupunkt einen Repa- ratur- und Abholservice. Unter www.blaupunkt.com können Sie sich infor- mieren, ob dieser Service in Ihrem Land verfügbar ist. Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Autoradio anfordern. Werkseinstellungen | Nützliche Informationen 01_Birmingham2012_de.indd 1701_Birmingham2012_de.indd 17 07.08.12 10:5507.08.12 10:5518 Technische Daten Spannungsversorgung Betriebsspannung: 10,8 - 15,6 V Stromaufnahme Im Betrieb: < 10 A 10 Sek. nach dem Ausschalten: < 2 mA Verstärker Ausgangsleistung: 4 x 20 Watt Sinus bei 14,4 V an 4 Ohm bei 10 % THD 4 x 45 Watt max. Power Tuner Wellenbereiche Europa/Thailand: FM (UKW): 87,5 - 108 MHz AM (MW): 531 - 1 602 kHz Wellenbereiche USA: FM (UKW): 87,7 - 107,9 MHz AM (MW): 530 - 1 710 kHz Wellenbereiche Südamerika: FM (UKW): 87,5 - 107,9 MHz AM (MW): 530 - 1 710 kHz FM - Übertragungsbereich:

Übertragungsbereich: 20 - 20 000 Hz ± 1 dB Pre-amp Out 2 Kanäle: 2 V bei THD < 1 % Eingangsemp ndlichkeit Front-AUX-IN: 300 mV / 10 kΩ Abmessungen und Gewicht B x H x T: 178 x 51 x 165 mm Gewicht: ca. 1,30 kg Änderungen vorbehalten Technische Daten 01_Birmingham2012_de.indd 1801_Birmingham2012_de.indd 18 07.08.12 10:5507.08.12 10:5519 ENGLISH Controls

Технически данни 15_Birmingham2012_bg.indd 25015_Birmingham2012_bg.indd 250 07.08.12 11:1007.08.12 11:10251 DE Einbauanleitung Sicherheitshinweise Für die Dauer der Montage und des An- schlusses beachten Sie bitte folgende Sicherheits- hinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers be- achten.

• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.

• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm² nicht unterschreiten.

• Fahrzeugseitige Stecker nicht an das Radio anschließen! Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT- Fachhandel.

• Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folge- schäden übernehmen wir keine Haftung. Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon- Hotline. Bei Einbau eines Ampli er müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-Out-Buchse kontaktiert werden. Fremdgerätemassen dürfen nicht an der Auto- radiomasse (Gehäuse) angeschlossen werden. EN Installation instructions Safety instructions When carrying out installation work and making connections please observe the following safety instructions:

Blaupunkt Embedded Systems GmbH Bahnhofstraße 16 D-36110 Schlitz http://www.blaupunkt.com
