HASZNÁLATI ÚTMUTATÓ 6740 ELTA

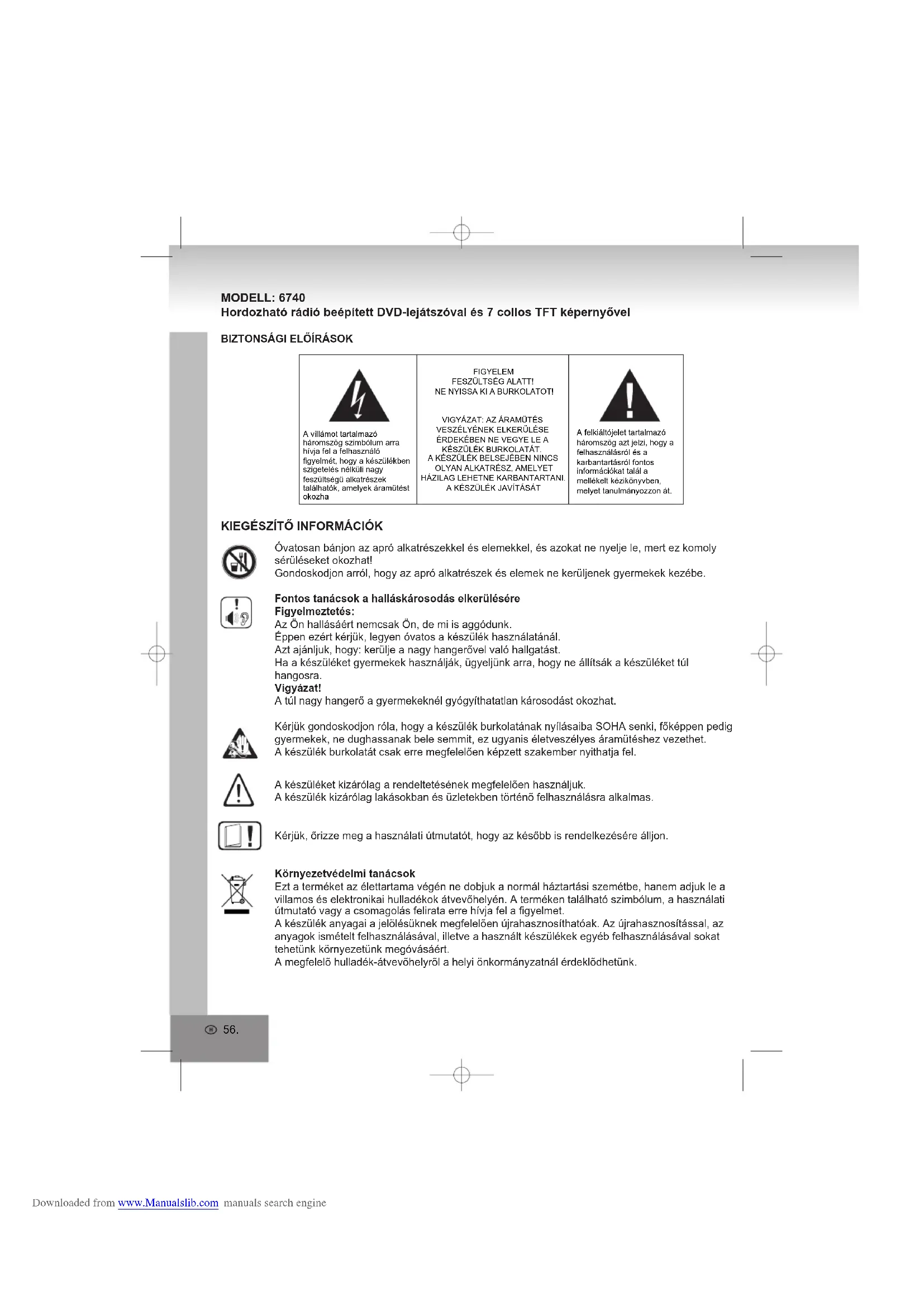

Downloaded from www.Manualslib.com manuals search engine56. MODELL: 6740 Hordozható rádió beépített DVD-lejátszóval és 7 collos TFT képernyővel BIZTONSÁGI ELŐÍRÁSOKFIGYELEMFESZÜLTSÉG ALATT!NE NYISSA KI A BURKOLATOT!VIGYÁZAT: AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCS OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE KARBANTARTANI. A KÉSZÜLÉK JAVÍTÁSÁTA felkiáltójelet tartalmazó háromszög azt jelzi, hogy a felhasználásról és a karbantartásról fontos információkat talál a mellékelt kézikönyvben, melyet tanulmányozzon át.A villámot tartalmazó háromszög szimbólum arra hívja fel a felhasználó figyelmét, hogy a készülékben szigetelés nélküli nagy feszültségű alkatrészek találhatók, amelyek áramütést okozhaÓvatosan bánjon az apró alkatrészekkel és elemekkel, és azokat ne nyelje le, mert ez komoly sérüléseket okozhat!Gondoskodjon arról, hogy az apró alkatrészek és elemek ne kerüljenek gyermekek kezébe.Fontos tanácsok a halláskárosodás elkerüléséreFigyelmeztetés:Az Ön hallásáért nemcsak Ön, de mi is aggódunk.Éppen ezért kérjük, legyen óvatos a készülék használatánál.Azt ajánljuk, hogy: kerülje a nagy hangerővel való hallgatást.Ha a készüléket gyermekek használják, ügyeljünk arra, hogy ne állítsák a készüléket túl hangosra.Vigyázat!A túl nagy hangerő a gyermekeknél gyógyíthatatlan károsodást okozhat.Kérjük gondoskodjon róla, hogy a készülék burkolatának nyílásaiba SOHA senki, főképpen pedig gyermekek, ne dughassanak bele semmit, ez ugyanis életveszélyes áramütéshez vezethet. A készülék burkolatát csak erre megfelelően képzett szakember nyithatja fel.A készüléket kizárólag a rendeltetésének megfelelõen használjuk.A készülék kizárólag lakásokban és üzletekben történõ felhasználásra alkalmas.Kérjük, őrizze meg a használati útmutatót, hogy az később is rendelkezésére álljon.Környezetvédelmi tanácsokEzt a terméket az élettartama végén ne dobjuk a normál háztartási szemétbe, hanem adjuk le a villamos és elektronikai hulladékok átvevőhelyén. A terméken található szimbólum, a használati útmutató vagy a csomagolás felirata erre hívja fel a figyelmet.A készülék anyagai a jelölésüknek megfelelõen újrahasznosíthatóak. Az újrahasznosítással, az anyagok ismételt felhasználásával, illetve a használt készülékek egyéb felhasználásával sokat tehetünk környezetünk megóvásáért.A megfelelõ hulladék-átvevõhelyrõl a helyi önkormányzatnál érdeklõdhetünk.

KIEGÉSZÍTŐ INFORMÁCIÓK

Downloaded from www.Manualslib.com manuals search engine57. Ne akadályozza a készülék szellőzését, például függönnyel, újsággal, takaróval vagy bútorral. Aszellőzőnyílásoknak mindig szabadon kell maradnia. A túlmelegedés kárt tehet a készülékben, és emiatt annak élettartama lerövidülhet.Meleg és forróságNe tegyük ki a készüléket a közvetlen napsütés hatásának. Ügyeljünk arra, hogy a készülék ne legyen fűtőberendezés, nyílt láng vagy egyéb hőforrás közelében. A készülék szellőzőnyílásait mindig hagyjuk szabadon.Nedvesség és tisztításEz a készülék nem vízálló! Ne tegyük vízbe a lejátszót, és ügyeljünk arra, hogy ne is kerüljön vízzel érintkezésbe.A lejátszóba bejutó víz súlyos károkat okozhat. A készülék megtisztítására ne használjunk alkoholt, ammóniát, benzint, vagy súrolószert tartalmazó tisztítóanyagot, mivel ezek károsíthatják a lejátszót. A készülék megtisztítására enyhén megnedvesített puha törlőruhát használjunk.Előírásos hulladék-elhelyezésAz elemek és a csomagolóanyagok nem a háztartási szemétbe valók. Az elemeket a használt elemek számára kijelölt gyűjtőhelyre vigyük. A csomagolóanyagok szelektív elhelyezése szintén védi környezetünket. SAFETY INSTRUCTIONS

1. OLVASSA EL AZ UTASÍTÁSOKAT - A készülék működtetése előtt az összes biztonsági és működtetési

utasítást olvassa el.2. ŐRIZZE MEG AZ ÚTMUTATÓT - A biztonsági és működtetési útmutatókat tartsa meg a későbbi használatra.

3. FIGYELMEZTETÉSEK - A terméken és a használati útmutatóban található figyelmeztetéseket tartsa be.

4. KÖVESSE AZ UTASÍTÁSOKAT - A működtetési és használati utasításokat tartsa be.

5. VÍZ ÉS NEDVESSÉG - Ne használja a terméket víz (például fürdőkád, mosdókagyló, konyhai mosogató,

mosóteknő) közelében, úszómedence mellett vagy átnedvesedett alagsorban.

6. SZELLŐZÉS - A készüléken található nyílások a megfelelő szellőzést szolgálják, a működéshez valamint

a túlmelegedés elkerülése érdekében szükségesek. A készüléket úgy kell elhelyezni, hogy a helye vagy helyzete ne zavarja a megfelelő szellőzést. A terméket ne tegye ágyra, kanapéra, pokrócra vagy más hasonló felületre, amely elzárhatja a szellőzőnyílásokat, ne építse be olyan helyre pl. szekrénybe vagy tartóba amely gátolhatja a légáramlást a szellőzőnyílásokon át.

7. HŐ - A terméket a hőforrásoktól, pl. radiátoroktól, konvektoroktól, kályháktól vagy más hőt termelő

készülékektől (beleértve az erősítőket is) távol kell elhelyezni.

8. ÁRAMFORRÁS - A terméket csak a használati útmutatóban megadottal vagy a törzslapon megjelölttel

egyező feszültséget szolgáltató áramforrásról szabad üzemeltetni.

9. HÁLÓZATI CSATLAKOZÓ KÁBEL VÉDELME - A hálózati csatlakozó kábeleket úgy kell vezetni, hogy

azokra ne lépjenek rá és a rájuk vagy melléjük helyezett tárgyakba ne akadhassanak bele.

10. HA NEM HASZNÁLJÁK - Ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati csatlakozót

11. TÁRGYAK és FOLYADÉKOK BEJUTÁSA - Vigyázni kell, hogy a burkolat nyílásain át semmilyen tárgy ne

essen, vagy folyadék ne folyjon a készülék belsejébe. Ne szereljük széjjel.12. JAVÍTÁST IGÉNYLŐ SÉRÜLÉSEK - A készüléket képesítéssel rendelkező szakembernek kell megjavítania, ha: a. A hálózati vezeték vagy a csatlakozódugasz megsérült. b. Folyadék vagy valamilyen tárgy került a készülék belsejébe. c. A készüléket eső vagy víz érte. d. A készüléket leejtették vagy a burkolatot károsodás érte. Csak a kézikönyvben meghatározott kezelőszerveket és beállításokat alkalmazza. e. Az egység a jelek szerint nem működik rendesen. f. A készülék teljesítményében nagymértékű változás állt be. Downloaded from www.Manualslib.com manuals search engine58. EZ A CD-LEJÁTSZÓ I-ES OSZTÁLYÚ LÉZERT HASZNÁLÓ TERMÉK. MINDAZONÁLTAL A KÉSZÜLÉK OLYAN LÁTHATÓ/LÁTHATATLAN LÉZERSUGARAT HASZNÁL, AMELY VESZÉLYES SUGÁRZÁST FEJTHET KI. MINDIG ÜGYELJEN ARRA, HOGY A CD-LEJÁTSZÓT AZ ÚTMUTATÁSOK SZERINT HASZNÁLJA.AZ ITT LEÍRTAKTÓL ELTÉRŐ SZABÁLYOZÁSOK VAGY BEÁLLÍTÁSOK, VALAMINT ELJÁRÁSOK ALKALMAZÁSA VESZÉLYES SUGÁRZÁST EREDMÉNYEZHET.A TŰZ ÉS AZ ELEKTROMOS ÁRAMÜTÉS, VALAMINT A KELLEMETLEN INTERFERENCIA ELKERÜLÉSE ÉRDEKÉBEN CSAK AZ AJÁNLOTT TARTOZÉKOKAT HASZNÁLJA.TOVÁBBI INFORMÁCIÓKA készülék helyének meghatározása• Kerülje a rázkódást, az ütődést vagy az egyenetlen felületeket, mivel ezek a belső alkatrészeket súlyosan károsíthatják.• Ne helyezzen nehéz tárgyakat a lejátszóra.• Tilos a lejátszót erősítőkre vagy egyéb olyan készülékekre helyezni, amelyek felforrósodhatnak.Kerülje a mágneses tárgyakat• Tartsa távol a készüléket az olyan mágneses tárgyaktól, mint pl. a hangszórók.Páralecsapódás:Nedvesség gyűlhet a lencsére a következő körülmények esetén:• Egy fűtőtest bekapcsolása esetén.• Gőzös, magas páratartalmú helyiségben.• Ha a lejátszót hideg környezetből meleg hőmérsékletre viszi át.Páralecsapódás esetén előfordulhat, hogy a készülék nem, vagy nem helyesen működik. Ne kapcsolja be és ne használja a készüléket legalább egy óra hosszat, amíg a készülék megszárad.A DVD-lejátszó áthelyezése• Áthelyezés előtt távolítsa el a CD-lemezt a lejátszóból. A CD eltávolítása és a készülék kikapcsolása akkor is ajánlott, amikor hosszabb időre nem használja azt.Energiatakarékosság• Ha nem használja a készüléket, ajánlott a funkciókapcsolót az “OFF” állásba kapcsolni. Ha készüléket hosszabb ideig nem használja, a lejátszót csatlakoztassa le az elektromos hálózatról.13. SZERVIZELÉS - A felhasználó nem végezhet semmilyen olyan szervizelési műveletet a készüléken, amely nincs leírva a használati útmutatóban. A javításokat csak képesítéssel rendelkező szakember végezheti.

14. TISZTÍTÁS – Tisztítás előtt húzza ki a hálózati csatlakozót. Ne használjon folyékony vagy aeroszolos

tisztítószereket, csak nedves ruhát használjon. Kövesse a használati útmutatóban leírt tisztítási és karbantartási utasításokat.

15. VILLÁMLÁS - Villámlás idején, és ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati

csatlakozót és az antennát.

16. BIZTONSÁGI ELLENŐRZÉS - A szervizelést követően kérje meg a vevőszolgálatot, hogy végezzenek

biztonsági ellenőrzést a terméken.

17. TÚLTERHELÉS - A tűz és az áramütés elkerülése érdekében ne terhelje túl a fali csatlakozókat és az

egybeépített konnektor aljzatokat.

18. ELEKTROSZTATIKUS KISÜLÉS - Ha a készülék hibásan működik, húzza ki a hálózati csatlakozót és

vegye ki az elemeket. Kis idő elteltével csatlakoztassa újra. FIGYELEM Downloaded from www.Manualslib.com manuals search engine59. Szabályozók SZABÁLYOZÓK/CSATLAKOZÁSOK ELHELYEZKEDÉSE 1. HANGSZÓRÓK2. REMOTE SENSOR 3. MIC 1 dugalj4. MIC 2 dugalj5. USB Port6. MIC LEVEL beállítás7. TFT-KIJELZŐ8. FUNKCIÓKAPCSOLÓ9. HORDOZÓFOGANTYÚ10. VOLUME szabályozó11. BBS gomb12. ADJ gomb13. PREV gomb14. NEXT gomb15. POWER LED16. CD nyílás17. OPEN (nyit) gomb CD tálca18. FM ST. LED19. FR gomb20. STOP gomb21. PLAY/PAUSE gomb22. FF gomb23. TUNING gomb24. BAND (frekvenciasáv) kapcsoló25. Kihúzható antenna26. VIDEO kimeneti dugalj27. AUDIO kimeneti dugalj (jobb)28. AUDIO kimeneti dugalj (bal)29. Elemtartó30. TFT ON/OFF kapcsoló31. AC csatlakozó32. PHONES dugalj

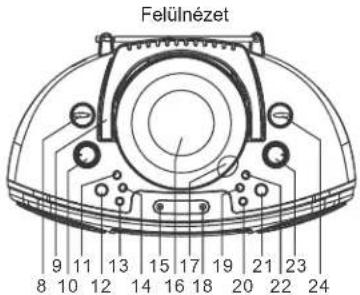

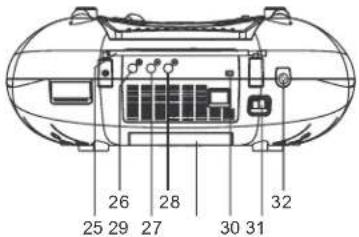

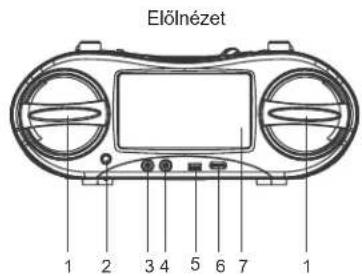

ElőlnézetHátulnézetFelülnézet Downloaded from www.Manualslib.com manuals search engine60. A távirányító gombjai és funkcióik

ÜZEMBE HELYEZÉS ÉS CSATLAKOZTATÁS

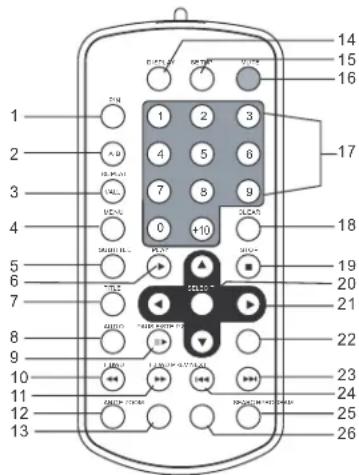

1. P/N: TV-rendszer váltása

2. REPEAT A-B: az A és B közötti szakasz ismétlése.

3. REPEAT 1/ALL: Az ismétlés módjai

4. MENU: Főmenü (DVD) / PBC (lejátszás-szabályozás)

7. TITLE (címválasztás) (DVD)

8. AUDIO: Audiosáv nyelve

9. PAUSE/STEP (szünet/léptet)

10. F.BWD: gyors visszacsévélés

11. F.FWD: gyors előrecsévélés

12. ANGLE (kameraszög választás) (DVD)

13. ZOOM (képnagyítás/kicsinyítés)

14. DISPLAY (kijelző): információs sávot jelenít meg

15. SETUP (beállítások)

16. MUTE (elnémítás)

19. STOP (leállítás)

20. SELECT: kiválaszt

21. NYILAKKAL ELLÁTOTT GOMBOK

22. SLOW: Lassított lejátszás

23. NEXT (következő)

26. PROGRAM: Programozott lejátszás

Kicsomagolás: Hordozható DVD-készülékét óvatosan vegye ki a csomagolásból. Tartsa meg a csomagolást a későbbi felhasználás céljából. Távolítsa el a ragasztószalagokat. A pozicionálók felerősítése a lejátszóra:

CLEAR A-B P/N Állítsa össze a két pozicionáló mindkét részét. Downloaded from www.Manualslib.com manuals search engine61. Elemek: A készülék 230V-os, 50Hz-es váltóáramról, vagy 8 db UM2 vagy C típusú elemmel működik. A hosszabb lejátszási idő érdekében alkáli elemek használatát ajánljuk.Az elemek behelyezése:1. Óvatosan lefelé majd kifelé nyomva távolítsa el az elemtartó fedelét, és helyezzen be 8 db UM-2 vagy C típusú (lehetőleg alkáli) elemet. ÜGYELJEN A HELYES POLARITÁSRA; EZEKET „+” ÉS „-” JELEK MUTATJÁK AZ ELEMTARTÓ MELLETT.2. Nyomja vissza az elemtartóra a fedelet.MEGJEGYZÉS: A használt elemek felpuffadhatnak és szivároghatnak. Ha a készüléket hosszabb időre használaton kívül helyezi, vagy ha az elemek kimerültek távolítsa el azokat, hogy így elkerülje a lejátszó meghibásodását.MEGJEGYZÉS: A készülék automatikusan az elemekről kezd működni, ha a hálózati kábelt a fali aljzatból és a készülék hátuljából is kihúzza. ALAPCSATLAKOZTATÁS A lejátszót lehetőleg több rendszerű tv-készülékhez csatlakoztassa.Bizonyosodjon meg róla, hogy a lejátszó és minden csatlakoztatandó egység készenléti vagy kikapcsolt állapotban van, továbbá a készüléket összekapcsolásuk előtt áramtalanítsa.Más készülékek csatlakoztatása előtt olvassa el a használati útmutatót.Audio- és videokábelek csatlakoztatása esetén ügyeljen a színkódokra. Megjegyzések:

• DVD lejátszása esetén a tv hangerő halkabb lehet, mint tv-műsor megtekintésekor. Ekkor állítsa a hangerőt a kívánt szintre.• Ha a DVD-lejátszó videomagnón keresztül csatlakozik a tv-hez, egyes DVD-kről nem játszható vissza problémamentesen a képanyag. Ebben az esetben ne a videomagnón keresztül csatlakoztassa a lejátszót.• HA a lejátszót tv-készülékhez csatlakoztatta, a TFT-kijelzőt a TFT ON/OFF kapcsolóval kapcsolhatja ki.Helyezze a pozícionálókat a lejátszó alján található süllyesztékbe, és addig nyomja azokat amíg kattanást követően a helyükre ugranak.A pozícionáló segítségével a készülék a megfelelő nézőhelyzetbe állítható. Downloaded from www.Manualslib.com manuals search engine62.

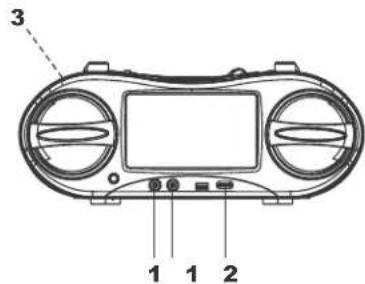

MIKROFON ÉS FEJHALLGATÓ CSATLAKOZTATÁSA

1. Mikrofon csatlakoztatása: • Csatlakoztasson egy mikrofont az egyik MIC dugaljba.2. Állítsa a MIC level-t (mikrofon hangerő) a kívánt szintre.3. Csatlakoztasson egy fülhallgatót a fülhallgató dugaljába.

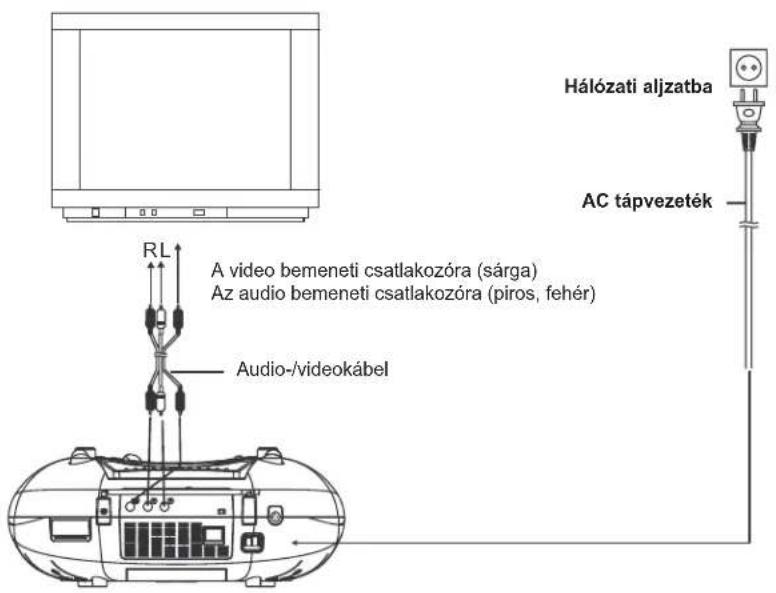

Audio-/videokábelHálózati aljzatbaAC tápvezetékA video bemeneti csatlakozóra (sárga)Az audio bemeneti csatlakozóra (piros, fehér)

Csatlakoztatás tv-készülékhez Downloaded from www.Manualslib.com manuals search engine63. GRAFIKUS FELHASZNÁLÓI INTERFÉSZIA beállításokra vonatkozó és az általános információk a tv-készülék vagy a DVD-lejátszó kijelzőjén jelenik meg. ELŐKÉSZÜLETEKKapcsolja be a televíziót, és válassza ki a videó bemeneti módot.

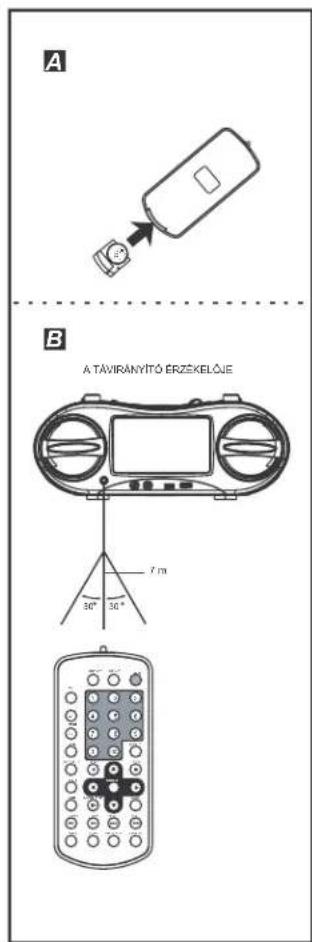

TÁVIRÁNYÍTÓ ELŐKÉSZÍTÉSE Elemek behelyezése AAz elem behelyezése során ügyeljen a helyes (+) és (-) polaritásra (a jobb oldali ábrán bemutatott módon).Távirányítóval kapcsolatos tudnivalók• CR2025 lítium gombelemet használjon.• Egy elem általában egy évig használható, de ez a távirányító használati gyakoriságától is függ.• Ha a távirányító a lejátszó közelébe helyezve sem működik, cserélje ki az elemet.• Az elemeket ne töltse újra, ne zárja rövidre, ne bontsa meg, hevítse fel, vagy dobja tűzbe.• Ne dobálja a távirányítót, ne lépjen rá, és ne tegye ki hasonló hatásoknak. Ez meghibásodáshoz vezethet.• Távolítsa el az elemet, ha távirányítót hosszabb ideig nem használja.A távkapcsoló hatósugara BA távirányítót a lejátszó elején található érzékelőtől számított 7 méteren belül és az érzékelő síkjához viszonyítva legfeljebb 60° szögben használja.Távirányító hatósugarával kapcsolatos tudnivalók:• Ne irányítson erős fényforrásokat az érzékelő felé.• A hatósugár a helyiség fényességétől is függ.• A távirányító és az érzékelő közötti tárgyak akadályozzák a jelátvitelt.• Ne használja a távirányító más készülékek hasonló eszközeivel egyszerre.A TÁVIRÁNYÍTÓ ÉRZÉKELÕJE

1. Kapcsolja be a lejátszót.

2. Nyissa ki a CD-tálcát.

3. Helyezzen egy CD-t címkés felével felfelé a fekete, három rögzítőkapoccsal rendelkező lemeztartóra.

4. Zárja vissza a CD-tálcát, a lejátszás automatikusan indul.

5. Amikor a televízió képernyőjén megjelenik a menü, a kívánt zeneszámot a nyíl vagy a szám gombokkal

tudja kiválasztani; a lejátszást a távirányító SELECT, illetve a lejátszó PLAY/PAUSE gombjának lenyomásával indíthatja el.

HANGSZINT BEÁLLÍTÁSA

A hangerőt a készüléken található VOLUME forgógombbal tudja állítani a MIN és a MAX állás között.

MÉLYHANGKIEMELÉS BEKAPCSOLÁSA

Nyomja meg a BBS gombot a készüléken. A mély hangok teljesebben és erősebben szólnak. A mélyhang

kiemelés kikapcsolásához újra nyomja meg a BBS gombot a készüléken. ELŐRE- VAGY VISSZALÉPTETÉS A FEJEZETEK/ZENESZÁMOK KÖZÖTT DVD: A lejátszás során a következő vagy az előző fejezetre a NEXT vagy a PREV gombok megnyomásával ugorhat. VCD/CD-lemez: A lejátszás során a következő vagy az előző zeneszámra a NEXT vagy a PREV gombok megnyomásával ugorhat. GYORS ELŐRE- ÉS VISSZACSÉVÉLÉS A távirányító F.FWD vagy F. BWD, illetve a készülék FF vagy FR gombjainak többszöri lenyomásával ×2, ×4, ×8, ×20 vagy normál sebességgel kereshet a CD-n előre vagy visszafelé haladva. A keresési művelet során a hangerő alacsonyabb szintre kapcsol. A normál lejátszási módhoz nyomja meg a PLAY gombot. PILLANATMEGÁLLÍTÁS ÉS KÉPKOCKÁNKÉNTI LEJÁTSZÁS (CD/MP3) A pillanatmegállításhoz nyomja meg lejátszás közben a távirányító PAUSE/STEP gombját. A normál lejátszást a PLAY gomb lenyomásával állíthatja vissza. PILLANATMEGÁLLÍTÁS ÉS KÉPKOCKÁNKÉNTI LEJÁTSZÁS (VCD/DVD) A pillanatmegállításhoz nyomja meg lejátszás közben a távirányító PAUSE/STEP gombját. A normál lejátszást a PLAY vagy a PAUSE/STEP gomb lenyomásával állíthatja vissza. LEJÁTSZÁS MEGÁLLÍTÁSA A megállításhoz nyomja meg lejátszás közben a távirányító STOP gombját. A lejátszó aktiválja a lejátszás folytatása funkcióját, ha egyszer lenyomja a STOP gombot. Nyomja meg újra a PLAY gombot a lejátszást a korábbi megállítás helyétől akarja folytatni. A lejátszás folytatása funkció kikapcsolásához nyissa ki a CD-tálcát, vagy nyomja meg másodszor is a STOP gombot. Downloaded from www.Manualslib.com manuals search engine65.

Csak VCD/DVD esetén Nyomja meg lejátszás közben a távirányító SLOW gombját. Ekkor a lemez lejátszási sebessége a felére csökken. E gomb minden további megnyomásával csökken a lejátszási sebesség (egészen a normál sebesség 1/7-ed részéig). A normál lejátszást a PLAY gomb lenyomásával állíthatja vissza. ISMÉTLÉS EGYSZER/ÖSSZES ISMÉTLÉSE Nyomja meg lejátszás közben a távirányító REPEAT 1/ALL gombját. DVD Egy vagy az összes fejezet/cím lejátszásra kerül. VCD/CD esetén: Egy vagy az összes zeneszám lejátszásra kerül. MEGJEGYZÉS: VCD esetén a REPEAT 1/ALL funkció csak akkor működik, ha a PBC-t kikapcsoljuk.

KÍVÁNT JELENET KERESÉSE

1. Nyomja meg lejátszás közben a távirányító

SEARCH gombját és jelölje ki a lejátszani kívánt tételt (cím, fejezet vagy fejezet idő).

2. Adja meg a kívánt számot vagy időt a numerikus

gombok segítségével.

3. Választását a SELECT gomb lenyomásával

véglegesítheti; elkezdődik a megtalált jelenet lejátszása.

4. A keresés menüből való kilépéshez nyomja meg

1. Nyomja meg lejátszás során a REPEAT A-B

gombot az ismétlés kezdő (A) pontjának megadásához.

2. A végpont (B) megadásához újra nyomja meg ezt

a gombot. A készülék automatikusan elkezdi az A és B pont közötti szakasz ismétlődő lejátszását.

3. A normál lejátszási módhoz nyomja meg még

egyszer ezt a gombot.

1. Nyomja meg lejátszás során a PROGRAM

gombot a program menü behívásához.

2. A nyilak segítségével válassza ki a

memóriahely(eket), majd a numerikus gombok segítségével adja meg a kívánt cím/fejezet számát. Megjegyzés: Egyjegyű szám esetén nem kell nullát elé írnia. A tizedik fejezet/cím/zeneszám számát a távirányító +10 gombjának megnyomásával választhatja ki. A tíz feletti fejezet/cím/zeneszám megadásához először a +10 gombot nyomja meg, majd vigye be a tíz feletti, maradék számot. Ha a CD-n található fejezetek/címek/zeneszámok teljes számánál nagyobb számot ad meg, semmi sem fog történni. Példa: A 3. zeneszámhoz nyomja meg a 3-as gombot. A 12. zeneszámhoz nyomja meg a +10, majd a 2-es gombot. A 21. zeneszámhoz nyomja meg a +10 gombot kétszer, majd az 1-es gombot.

3. A programozott lejátszást a menü vagy távirányító

PLAY opciójának kiválasztásával indíthatja. A programozási üzemmód befejezéséhez nyomja meg újra a PROGRAM gombot.

4. A programozott tételek törléséhez válassza ki az

adott tételt, majd nyomja meg a CLEAR gombot a távirányítón. Az összes tétel törléséhez válassza ki a menü CLEAR opcióját, majd nyomja meg a távirányító SELECT gombját.

5. A programozási üzemmód befejezését a program

menü összes tételének törlésével is elérheti. ZOOM (VCD/DVD) A távirányító ZOOM gombjának folyamatos lenyomásával a normál képméretet 2-, 3- és 4- szeresére nagyíthatja, vagy 1/2, 1/3 és 1/4 részére csökkentheti. Ha a képméret az eredeti 1/4 része, a ZOOM gomb további lenyomásával a normál képmérethez tér vissza. A nagyított képben a nyíl gombokkal tud mozogni.

INFORMÁCIÓ A KÉPERNYŐN

HA lejátszó bekapcsolt állapotban van, nyomja meg a távirányító DISPLAY gombját folyamatosan. A képernyő tetején egy információs sáv (jelenleg használt CD típusa, fejezetszám, lejátszás hossza, audiosáv nyelve, audiosáv típusa, felirat nyelve, több kameraszög, stb.) jelenik meg. AZ AUDIO HANGSÁV NYELVÉNEK KIVÁLASZ- TÁSA (DVD/VCD) Az előre beállított audiohangsáv-nyelv más nyelvűre változtatható (csak a többnyelvű hangsávot tartalmazó lemezek esetén lehetséges). DVD DVD-lemez lejátszása esetén nyomja meg az AUDIO gombot. A lejátszás a következő audiohangsáv- nyelven folytatódik; ez az információs sávban is megjelenik a képernyőn. Megjegyzés: Audio hangsáv 8 nyelven játszható le (a DVD függvényében). Downloaded from www.Manualslib.com manuals search engine66. VCD VCD-lemez lejátszása esetén az AUDIO gomb lenyomásával az audio kimeneti módot választhatja ki: MONO L (bal), MONO R (jobb) vagy STEREO. MEGJEGYZÉS: HA nem áll rendelkezésre több nyelvű hangsáv, akkor ez a funkció nem elérhető. KAMERASZÖG KIVÁLASZTÁSA (CSAK DVD) Nyomja meg a lejátszás során az ANGLE gombot, így megjelenik a rögzített perspektívák száma, amelyből kiválaszthatja a jelenet kívánt kameraszögét. Megjegyzés: Csak a több kameraszöggel rendelkező DVD-k esetén elérhető ez a funkció. Ekkor kiválasz- thatja azokat a jeleneteket, amelyeket több perspe- ktívából is rögzítettek. (a DVD-re rögzített kameraszög függvénye). A FEIRAT NYELVÉNEK KIVÁLASZTÁSA (CSAK DVD) DVD-lemez lejátszása esetén nyomja meg a SUBTITLE gombot. A képernyőn megjelenő felirat minden lenyomásnál megváltozik. Ahogy kívánt felirati nyelv megjelenik az információs sávban, engedje el a gombot és a lejátszás felirata ezen a nyelven folytatódik. Megjegyzés: Ez a funkció csak a többnyelvű felirattal rendelkező DVD-k esetén elérhető. Feliratok legfeljebb 32 nyelven játszhatók le (a lemez függvényében). VCD LEJÁTSZÁSA PBC HASZNÁLATÁVAL 1.0/2.0-s verziójú VCD PBC használatával történő betöltését követően a képernyőn megjelenik a lemez formátuma, majd egy menü. Válassza ki a kívánt zeneszámot a numerikus gombok segítségével. Az 1–9. szám indításához nyomja meg a megfelelő numerikus gombot. A 0-ás gombbal választhatja ki a 10. zeneszámot. Ha a zeneszámok száma meghaladja a 10-et, először a +10-et, majd a megfelelő numerikus gombot nyomja le. A PBC funkciót a MENU gomb lenyomásával kapcsolhatja ki vagy be. Ha a PCB funkció ki van kapcsolva, csak 8 előnézeti képkocka látható. DVD A lejátszás során a főmenühöz a MENU gomb lenyomásával térhet vissza. CÍM: Egy DVD-n található cím lejátszása.

MP3/MPEG 4 LEJÁTSZÁSA

1. Helyezzen egy MP3/MPEG 4 fájlokat tartalmazó

CD-t a CD-tálcára. Néhány pillanat múlva a CD-n található összes mappa megjelenik a képernyőn. MEGJEGYZÉS: Ha a gyökérmappában címek vannak, az első fájl lejátszása automatikusan elindul.

2. A nyilak, majd a SELECT lenyomásával válasszon

3. Ekkor láthatóvá válnak a mappában található fájlok,

amelyeket a nyilak segítségével választhat ki. A lejátszást a SELECT lenyomásával indíthatja.

4. A NEXT és a PREV gombokkal közvetlenül is

kiválaszthat egy fájlt.

5. A lejátszási mód kiválasztásához nyomja le a

REPEAT 1/ALL gombot: REP 1 – egy fájl ismétlése. REP DIR – az adott mappa összes fájljának ismétlése. REP ALL – az adott CD összes fájljának ismétlése. OFF – az ismétlési módok leállítása. KODAK KÉP CD/JPEG CD LEJÁTSZÁSA: Kodak kép CD behelyezését követően automatikusan elindul a diavetítés. JPEG CD behelyezését követően az ott található mappák jelennek meg a képernyőn. A nyilak, majd a SELECT lenyomásával válasszon ki egy mappát. Ekkor megjelennek a mappában található fájlok és máris kiválaszthatja kedvenc képét a fel/le nyilak segítségével. A SELECT lenyomásával indíthatja a lejátszást. A fájlnevek közötti böngészés során a képek előnézete jelenik meg. KODAK KÉP CD/JPEG CD HASZNÁLATA:

1. ISMÉTLÉSI ÜZEMMÓDOK:

Nyomja meg lejátszás közben a 1/ALL gombot az ismétlési üzemmód kiválasztásához. REP 1 – a jelenlegi kép ismétlése. REP DIR – az adott mappa összes képének ismétlése. REP ALL – az adott CD összes képének ismétlése. OFF – az ismétlési módok leállítása. Ha a lejátszás során vissza akar térni az előnézeti üzemmódba, nyomja meg a STOP gombot.

2. UGRÁS A KÖVETKEZŐ/ELŐZŐ KÉPRE:

Az előző vagy a következő képre való ugráshoz nyomja meg a NEXT, illetve a PREV gombot. Ha néhány másodpercig nem nyom meg egy gombot sem, automatikusan megtörténik a következő képre ugrás.

A jobb nyíl gombbal a képet 90°-kal óramutató irányába, a bal nyíl gombbal ellenkező irányba forgathatja. Downloaded from www.Manualslib.com manuals search engine67. 4. KÉP TÜKRÖZÉSE: A kép függőleges tükrözéséhez nyomja meg a felfele nyíl gombot. A kép vízszintes tükrözéséhez nyomja meg a lefele nyíl gombot.5. KÉP NAGYÍTÁSA/KICSINYÍTÉSE A távirányító ZOOM gombjának folyamatos lenyomásával a normál képméretet 2-, 3- és 4-szeresére nagyíthatja, vagy 1/2, 1/3 és 1/4 részére csökkentheti. Ha a képméret az eredeti 1/4 része, a ZOOM gomb további lenyomásával a normál képmérethez tér vissza. A nagyított kép nem látható részeinek megtekintéséhez a látható részt a nyíl gombokkal tudja mozgatni.6. DIAVETÍTÉS ÁTMENETI MÓDJAI Diavetítés során a PROGRAM gomb időnkénti lenyomásával a következő átmenetek közül választhat: WIPE TOP: Átúsztatás felülről. WIPE BOTTOM: Átúsztatás alulról. WIPE L: Átúsztatás balról. WIPE R: Átúsztatás jobbról. DIAGONAL WIPE L TOP: Átúsztatás a bal felső sarokból átlósan. DIAGONAL WIPE R TOP: Átúsztatás a jobb felső sarokból átlósan. DIAGONAL WIPE L BOTTOM: Átúsztatás a bal alsó sarokból átlósan. DIAGONAL WIPE R BOTTOM: Átúsztatás a jobb alsó sarokból átlósan. EXTEND FROM CENTER H: Kiterjesztés a középső vízszintesből. EXTEND FROM CENTER V: Kiterjesztés a középső függőlegesből. COMPRESS TO CENTER H: Zsugorítás a középső vízszintesbe. COMPRESS TO CENTER V: Zsugorítás a középső függőlegesbe. WINDOW H: Vízszintes zsalu hatás. WINDOW V: Függőleges zsalu hatás. WIPE FROM EDGE TO CENTER: Átúsztatás a szélektől a központba. RANDOM: Véletlenszerű képátmeneti hatások. NONE: Képátmeneti hatások kikapcsolása.SZÍN ÉS FÉNYERŐ BEÁLLÍTÁSA (LCD KIJELZŐ):Használja a készüléken található ADJ gombot a színintenzitás, a fényerő és a kontraszt beállításához. Nyomja meg egyszer a gombot a színbeállítások üzemmód indításához. A szín állításához használja a NEXT és a PREV gombokat. Nyomja meg kétszer a gombot a fényerő, valamint háromszor a kontraszt beállításainak indításához.KÜLSŐ MEMÓRIA ESZKÖZ HASZNÁLATA (USB)A lejátszó előkészítése külső memória eszköz használatához:1. Kapcsolja be a lejátszót és állítsa a funkciókapcsolót DVD állásba. A POWER LED kigyullad.2. Helyezze be a zene-, jpeg- vagy videofájlokat tartalmazó USB memóriakártyát az USB portba. A készülék felismeri és leolvassa az USB memóriakártyát. A képernyőn megjelenik a kártyán található mappák listája.3. A memóriakártyát úgy kell lejátszani mint egy MP3/MPEG 4 CD-lemezt. Megjegyzés: Bizonyosodjon meg róla, hogy az USB memóriakártya behelyezésekor nincs lemez a CD-tálcán.KARAOKE FUNKCIÓ KÉT MIKROFONNALCsatlakoztasson egy mikrofont a MIC1 vagy a MIC2 mikrofonaljzatok egyikébe.Így a MIC LEVEL szabályozó segítségével be tudja állítani a mikrofon hangerejét a zene hangerejéhez.

ALAPVETŐ BEÁLLÍTÁSOK

Az alapvető beállításokkal saját kényelmi szempontjai szerint állíthatja be a lejátszót. Az alapvető beállítá-sok tárolódnak a készülékben, de bármikor módosíthatja azokat.ÁLTALÁNOS1. Nyomja meg a távirányító SETUP gombját.2. Használja a nyíl gombokat, majd a SELECT gombot a módosítani kívánt opció kiválasztásához. Ekkor a beállítások oldalon további opciók jelennek meg. Változtatásokat újra a nyilak, majd a SELECT lenyomásával tehet.3. A nyilak segítségével választhat ki más módosítani kívánt beállítást a beállítások főoldalán.4. A beállítások főoldaláról a távirányító SETUP gombjának megnyomásával léphet ki.1. SYSTEM SETUPSYSTEM SETUPTV SYSTEMPASSWORDRATINGDEFAULTEXIT SETUPTV TYPESCREEN SAVER Downloaded from www.Manualslib.com manuals search engine68.

1.1 TV SYSTEM– válassza ki a tv üzemmódját.

Opciók: NTSC, PAL, PAL60, AUTO Válassza ki a tv-készülékének megfelelő opciót.

Ha készüléket legalább két percig nem használja, tv-készüléke védelmének érdekében egy DVD-logó jelenik meg a képernyőn. Opciók: ON: a képernyővédő be van kapcsolva. OFF: a képernyővédő ki van kapcsolva.

1.3 TV TYPE- a tv képernyőformátumának

kiválasztása. Válassza ki a tv-készülékének megfelelő opciót. Opciók: 4:3PS: Pan&Scan (a képet a teljes képernyőn, változatlan arányokkal jeleníti meg és levágja azokat a részeket, amelyek nem férnek el). 4:3LB: levélszekrény (az eredeti kép arányos lekicsinyítése, hogy a képernyőre férjen) 16:9: 16:9 arányú széles képernyős tv

Adjon meg egy jelszót a rendszer feloldásához. A következőket kell tennie:

1.4.1 Nyissa meg a SYSTEM SETUP menüt és a

nyilak segítségével léptessen a PASSWORD opcióra. A jobb nyilat ábrázoló gomb segítségével lépjen a beviteli mezőbe.

1.4.2 A rendszer feloldásához írja be a „0000”

jelszót. Ekkor a jelszó megváltoztatásához újra válassza ki a beviteli mezőt, és adjon meg egy négy számjegyből álló új jelszót. Mentse el a SELECT lenyomásával. Ha a jelszó megváltozik, a rendszer feloldásához már az új jelszót kell beírni.

1.4.3 Ha elfelejtette jelszavát, a rendszer

feloldásához a „8200” főjelszót használja. MEGJEGYZÉS: Ha a feloldott rendszernek helytelen jelszót ad meg, a rendszer lezárul.

1.5 RATING- A korhatár módosítása. A szülői

védelem által beállított korhatár megváltoztatásához meg kell adnia a feloldási jelszót. Opciók: 1 KID SAFE/2 G/ 3 PG/ 4 PG 13/ 5

Gyári beállítások visszaállítása. Opciók: RESTORE

3.1 AUDIO OUT– a digitális kimenet formátumának

kiválasztása. SPDIF/OFF: Akkor válassza ki ezt az opciót, ha a digitális kimenet nem erősítőre csatlakozik. SPDIF/RAW: Házi mozi rendszer esetén használja. 5.1 csatornás hangzás lejátszására is képes. SPDIF/PCM: Kétcsatornás, de kiváló minőségű hangkimeneti jel.

AUDIO SETUPAUDIO OUTEXIT SETUP

2.1 OSD LANGUAGE – a képernyőn megjelenő

kijelzés (OSD) nyelvének kiválasztása. Opciók: ENGLISH GERMAN SPANISH FRENCH PORTUGUESE ITALIAN

2.2 AUDIO LANG– válassza ki az audio sáv

kívánt nyelvét (csak DVD, a lemez szoftveres támogatása szükséges hozzá) Opciók: ENGLISH SPANISH PORTUGUESE

ITALIAN FRENCH GERMAN DUTCH JAPAN

2.3 SUBTITLE LANG– válassza ki a felirat

nyelvét (csak DVD, a lemez szoftveres támogatása szükséges hozzá) Opciók: ENGLISH SPANISH PORTUGUESE

ITALIAN FRENCH GERMAN DUTCH OFF

2.4 MENU LANG – válassza ki a CD-menü

nyelvét (csak DVD, a lemez szoftveres támogatása szükséges hozzá) Opciók: ENGLISH SPANISH PORTUGUESE

4.1 BRIGHTNESS – A képernyő fényerejének beállítása.

Opciók: 0/2/4/6/8/10/12

4.2 CONTRAST – A képernyő kontrasztjának beállítása.

Opciók: 0/2/4/6/8/10/12

4.3 HUE – A képernyő színintenzitásának a beállítása.

Opciók: -6/-4/-2/0/+2/+4/+6

4.4 SATURATION – A képernyő színtelítettségének a

beállítása. Opciók: 0/2/4/6/8/10/12

Opciók: LT/RT - Bal/jobb keverési üzemmód STEREO - Akkor válassza ki ezt az opciót, ha a lejátszóhoz nem csatlakoztatott 5.1 csatornás erősítőt.

RADIO (rádió)1. Állítsa a funkciókapcsolót RADIO állásba.2. Válassza ki a kívánt frekvenciasávot a sávkereső gomb segítségével. Állítsa a hangerőt kellemes szintre.3. Rádióállomások kereséséhez a TUNING forgógombot használja (addig forgassa balra és jobbra a gombot, amíg a legjobb vételi minőséget kapja).4. A beépített AM és a külső FM teleszkópos antennát állítsa a megfelelő vételi irányba. • Húzza ki az FM antennát és forgassa a legjobb vételi irányba. • Az AM jel legjobb vételéhez az egész készüléket el kell forgatnia.5. Állítsa a hangerőt kellemes szintre.6. A rádió kikapcsolásához állítsa a funkciókapcsolót OFF állásba. MEGJEGYZÉSEK: • Ha egy állomás sztereó hangja gyenge és zajos, állítsa a frekvenciasáv kapcsolót FM (MONO) állásba. Ez sok esetben javítja a hangminőséget. • Ha a frekvenciasáv kapcsoló FM ST állásban van és a készülék sztereó adást vesz, akkor a tetején felgyullad az FM ST jelzőfény.SZTEREÓ FÜLHALLGATÓ ALJZATA lejátszó hátulján sztereó fülhallgató aljzat található, így mások zavarása nélkül is hallgathatja a készüléket. Dugja be a fülhallgatót (nem készülék-tartozék), és állítsa a hangerőt a kívánt szintre.MEGJEGYZÉS: Ha fülhallgatót csatlakoztat a készülékhez, a hangszórók kikapcsolódnak. Downloaded from www.Manualslib.com manuals search engine71. HIBAKERESÉS Hiba esetén a készülék javíttatása előtt mindig először haladjon végig az alábbi listán. Hiba

Ellenőrzés/Megoldás A készüléket nem lehet bekapcsolni, svagy hirtelen kikapcsol.

Győződjön meg róla, hogy a hálózati adapter megfelelően csatlakozik a hálózati dugaljban. Kapcsolja a készüléket ki, majd újra be. Ellenőrizze, hogy az elemek nem merültek-e ki.Cserélje ki az elemeket. Győződjön meg róla, hogy az elemet megfelelő polaritással helyezte be. Ellenőrizze, hogy az elem nem merült-e ki. Cserélje ki az elemet. Irányítsa a távirányítót közvetlenül a DVD lejátszó előlapján található távirányító érzékelőre. Távolítsa el a távirányító és az érzékelő között található akadályokat.

Az elemeket behelyezte, de a készüléket nem lehet bekapcsolni, vagy hirtelen kikapcsol.

A távirányító nem működik.

Nincs kép és hang. Győződjön meg róla, hogy az A/V kábelt megfelelően csatlakoztatta. Ellenőrizze, hogy DVD (1-es vagy minden régiókód), DVD-RW, VIDEO CD vagy AUDIO CD lemezt helyezett be. Ellenőrizze, hogy az lemez karcos vagy piszkos-e. Győződjön meg róla, hogy az CD címkés oldala néz felfelé. A DVD lejátszó optikája is elkoszolódhatott. Vegye fel a kapcsolatot a vevőszolgálati központunkkal az optika tisztítása céljából. Ha tv-készüléket használ, ellenőrizze, hogy a TV csatorna VIDEO vagy AV üzemmódban van-e. Ellenőrizze, hogy az elemeket helyesen helyezte be, vagy a hálózati kábel megfelelően csatlakozik.

Nincs kép Győződjön meg róla, hogy az LCD-kijelzőt bekapcsolta.Nincs hang Ellenőrizze a hangerő beállításokat. Ha a hangerőszabályozó MIN állásban van, növelje a hangerőt. Ellenőrizze, hogy a fülhallgatókat bedugta a fülhallgató aljzatokba. Fülhallgató használata esetén a hangszórók elnémulnak.Torzított kép és hang A lemez összekarcolódott vagy meghajlott.

TISZTÍTÁS ÉS KARBANTARTÁS

A TFT-kijelző tisztítása

Kapcsolja ki a lejátszót, és puha ruhával törölje tisztára a képernyőt. A borítás tisztítása

Használjon puha és száraz ruhát. Amennyiben a borítás rendkívül piszkos, használjon enyhén mosószeres oldatban benedvesített puha rongyot.

Ne használjon erős oldó hatású anyagokat, mint pl. az alkohol, a benzin vagy az oldószerek, mivel ezek károsíthatják a lejátszó felületét. Downloaded from www.Manualslib.com manuals search engine72. CD-k kezelése• A lemezeket csak élüknél fogja meg, így nem hagy ujjlenyomatot a felületén. Az ujjlenyomatok, a piszok és a karcolódások a lejátszás akadozását és torzítását okozhatja.• Ne írjon golyós- vagy hasonló tollal a lemez címkés oldalára.• Ne használjon benzint, oldószereket vagy folyadékokat az elektrosztatikusság ellen.• Ne ejtse el vagy hajlítsa meg a lemezt.• A lemeztálcára egyszerre csak egy lemezt helyezzen.• Csak akkor zárja be a CD-tálcát, ha a lemezt helyesen behelyezte.CD-k tisztítása• A tisztításhoz használjon puha anyagot.• A CD-ket a középponttól a szélek felé haladva tisztítsa.Tárolás• Lejátszás után a lemezt helyezze vissza tartójába.

Áramellátás: AC 230V ~ 50 HzElemes üzemeltetés: 8 × UM-2 / Bébi (nem tartozék)Távirányító: CR2025TFT-kijelző: 7“ (15,5 cm)Frekvenciasáv: MW (AM) / USW (FM)Frekvenciatartomány: AM 525–1615 kHz FM 87,5–108 MHzEnergiafogyasztás: 25 WTámogatott TV-rendszerek: NTSC/PAL /PAL60/AUTOÜzemi hőmérséklet: +5°C és +35°C közöttFolyamatos üzemidő: 150 percMéretek: 406×236×149.5 (hossz × szélesség × magasság)Tömeg: kb. 3 kgÜzemi páratartalom: 10% és 75% közöttTámogatott lemezek:1. DVD-VIDEO lemezek: 12 cm-es, egyoldalas, egyrétegű 12 cm-es, egyoldalas, kétrétegű 12 cm-es, kétoldalas, egyrétegű 8 cm-es, egyoldalas, egyrétegű 8 cm-es, egyoldalas, kétrétegű 8 cm-es, kétoldalas, egyrétegű2. VIDEO CD/CD-DA/CD-R/CD-RW/MP3 -CD 12 cm-es lemez 8 cm-es lemezAudio kimeneti jel:1. DVD (lineáris audio)(1) Frekvenciatartomány: 20 Hz–20 kHz (48 kHz mintavétel) és 20 Hz–20 kHz (96 kHz mintavétel)(2) Jel-zaj arány: > 65 dB(3) Dinamikus tényező: 90 dB(4) Frekvenciaingadozás: mérhető érték alatt2. CD Audio:(1) Frekvenciatartomány: 20 Hz–20 kHz(2) Jel-zaj arány: > 65 dB(3) Dinamikus tényező: 90 dB(4) Frekvenciaingadozás: mérhető érték alattA műszaki előírások változtatásának jogát külön értesítés nélkül fenntartjuk.

LEMEZEK ÁPOLÁSA ÉS KARBANTARTÁSA

Downloaded from www.Manualslib.com manuals search engine73.

A kiszállítás előtt készülékeinket szigorú minőségellenőrzésnek vetjük alá. Ha azonban mindenóvintézkedés ellenére a termék megsérült a gyártási vagy szállítási fázis során, lépjen kapcsolatba azElta vevőszolgálatával Németországban: 01805/355460 (0,12 EUR/perc). A jogszerű garancia keretein belül a vevőt a következő jogok illetik meg: a vásárolt készülékre a vásárlás napjától számítva kiterjesztett, 24 hónapos garanciát vállalunk (garancialevél mellékelve). Ezen időtartam alatt javítással vagy cserével megjavítunk minden olyan hibát, amely igazolhatóan anyaghiba vagy gyártási hibakövetkeztében lépett fel. A készülék nem megfelelő használatából, harmadik fél által végzett nem szakszerű javításból vagy más gyártótól származó alkatrész beszereléséből származó sérülésekre éskárosodásra a garancia nem vonatkozik.KAPCSOLATLátogasson el honlapunkrahttp://www.elta.deMűszaki kérdésekkel kapcsolatban:elta Service-CenterBreitefeld 1564839 MünsterTechnikai forródrót: 01805/355460 (0,12 EUR/perc)Fax: 01805/258619 (0,12 EUR/perc)Vevőszolgálatunkat külföldről a következő számon érheti el:Forródrót: +49 6071/3902909Évi 365 napon – Hétfőtől vasárnapigservice@elta.de
