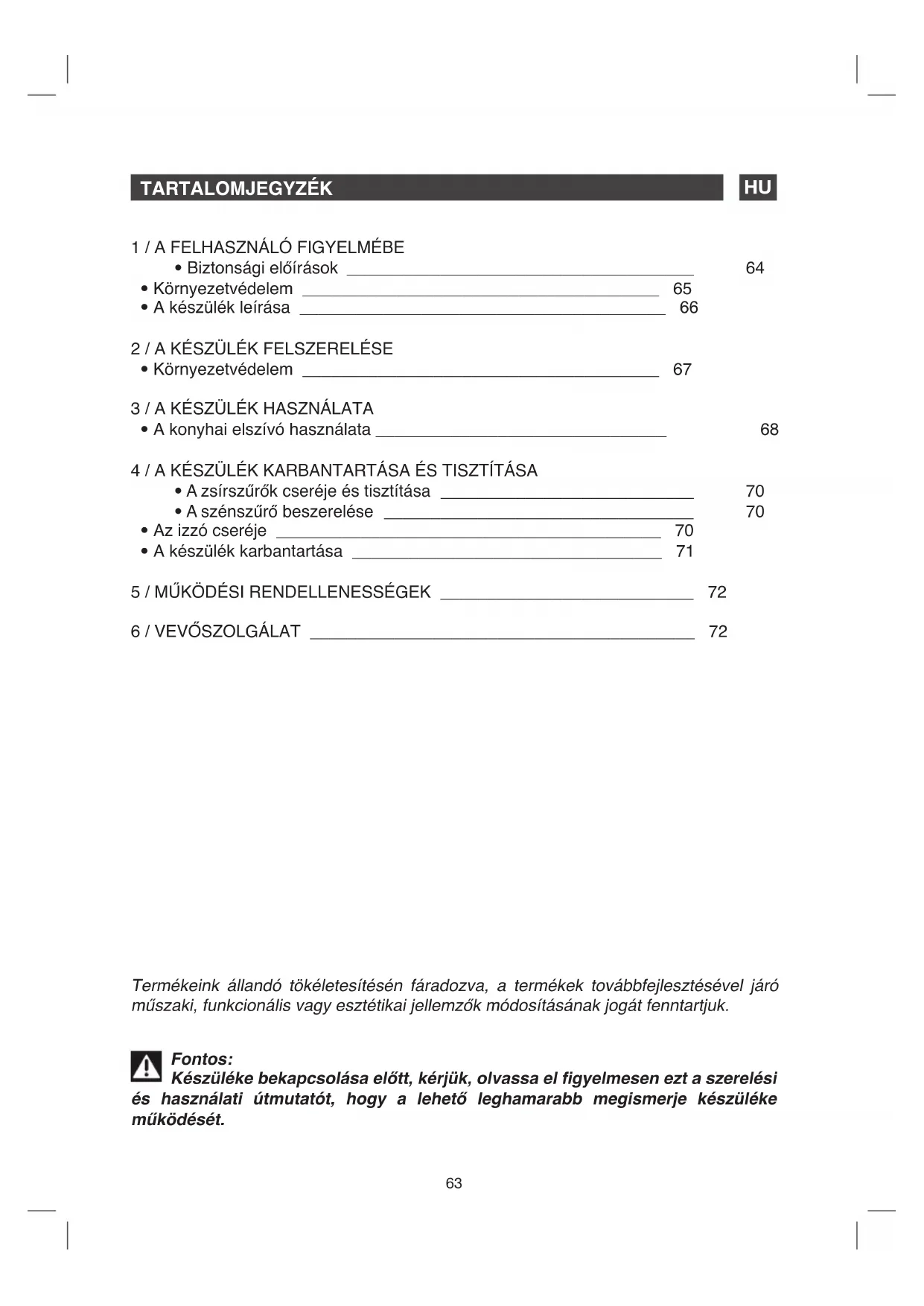

HASZNÁLATI ÚTMUTATÓ 9CFM60N FAGOR

1 / A FELHASZNÁLÓ FIGYELMÉBE

• Biztonsági előírások _____________________________________ 64

• Környezetvédelem ______________________________________ 65

• A készülék leírása _______________________________________ 66

2 / A KÉSZÜLÉK FELSZERELÉSE

• Környezetvédelem ______________________________________ 67

3 / A KÉSZÜLÉK HASZNÁLATA

• A konyhai elszívó használata _______________________________ 68

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA

• A zsírszűrők cseréje és tisztítása ___________________________ 70

• A szénszűrő beszerelése _________________________________ 70

• Az izzó cseréje _________________________________________ 70

• A készülék karbantartása _________________________________ 71

5 / MŰKÖDÉSI RENDELLENESSÉGEK ___________________________ 72

6 / VEVŐSZOLGÁLAT _________________________________________ 72

Termékeink állandó tökéletesítésén fáradozva, a termékek továbbfejlesztésével járó

műszaki, funkcionális vagy esztétikai jellemzők módosításának jogát fenntartjuk.

Készüléke bekapcsolása előtt, kérjük, olvassa el fi gyelmesen ezt a szerelési

és használati útmutatót, hogy a lehető leghamarabb megismerje készüléke

1 / A FELHASZNÁLÓ FIGYELMÉBE HU FONTOS:

Őrizze meg ezt a kézikönyvet a készülékkel együtt. Ha el kell adnia vagy oda kell adnia

készülékét egy másik személynek, ezt a felhasználói kézikönyvet is adja át a készülékkel.

Kérjük, hogy a készülék beszerelése és alkalmazása előtt olvassa át ezeket a tanácsokat.

Összeállításakor az Ön és a többiek biztonságára gondoltunk.

Olyan konyha esetében, melyet kéményhez csatlakoztatott készülék fűt (pl: kályha), a

páraelszívót keringető változatban kell felszerelni. Ne használja a páraelszívót a moduláris

Ha a konyhai páraelszívót gázt vagy egyéb tüzelőanyagot használó készülékkel együtt

használja, az illető helyiséget megfelelő szellőztetéssel kell ellátni.

BIZTONSÁGI ELŐÍRÁSOK

— Ez a készülék magánszemélyek otthoni

használatára készült.

— A készüléket csak felnőttek használha-

— Ügyeljen arra, hogy a gyerekek ne érje-

nek hozzá és ne használják játékszerként.

Bizonyosodjon meg, hogy nem játszanak a

— A készülék átvételekor, azonnal csomago-

lja ki vagy csomagoltassa ki azt. Ellenőrizze

általános megjelenését. Az esetleges meg-

jegyzéseket azon a szállítólevélen tüntesse

fel, amelyből ön is kap egy példányt.

— Az ön készülékét szokványos háztartási

használatra szánták. Ne használja keres-

kedelmi vagy ipari, illetve olyan célokra,

amelyekre nem tervezték.

— Ne módosítsa vagy ne próbálja módo-

sítani e készülék műszaki jellemzőit. Ez

veszélyes lehetne Önre nézve.

— A javításokat csakis egy elfogadott szak-

ember hajthatja végre.

— A páraelszívó tisztítása vagy karbantartá-

sa előtt mindig húzza ki a készülék csatlako-

— A páraelszívó és egyéb, nem villamos

energiával működő készülékek egyidejű

használata esetén, megfelelően szellőztesse

a helyiséget. Mindezt azért, hogy a párael-

szívó ne szívja fel az égett gázt.

— A páraelszívó alatt tilos az ételek lángra

lobbantása vagy a gázégők főzőedények

nélküli használata (az elszívott lángnyelvek

a készülék károsodását kockáztatnák).

— A készülék alatt sütött ételeket állandóan

fi gyelemmel kell kísérni. A túl magas hőfokra

hevített olaj vagy zsír meggyúlhat.

— Tartsa tiszteletben a tisztítás és a

szűrőcsere gyakoriságát. A zsírlerakódások

felhalmozódása tűzeset kockázatával jár.

— Tilos tüzelőanyagokkal működő tűzhely

(fa, szén...) feletti működtetés.

— Készüléke tisztításához soha ne használ-

jon gőz- vagy nagynyomású készülékeket

(az elektromos biztonsággal kapcsolatos

— Termékeink állandó tökéletesítésén fá-

radozva, a termékek továbbfejlesztésével

járó műszaki, funkcionális vagy esztétikai

jellemzők módosításának jogát fenntartjuk.

— Az ön készülékére vonatkozó hivatkozási

számok könnyed jövőbeni megtalálása ér-

dekében, azt javasoljuk, hogy jegyezze fel

ezeket a „Vevőszolgálat és Ügyfélszolgálat”

oldalra. (Ezen az oldalon azt is megtalálja,

hogy ezeket a számokat hol találja meg az

— A készüléket nem tervezték csökkent

fi zikai, érzékelési vagy mentális képessé-

gekkel rendelkező személyek (beleértve

gyerekek) általi használatra, vagy olyan

személyek általi használatra, akik nem ren-

delkeznek megfelelő tapasztalattal vagy is-

meretekkel, kivéve, ha az a biztonságukért

felelős, vagy előzetesen a készülék haszná-

latáról tájékoztatott személy felügyelete alatt

1 / A FELHASZNÁLÓ FIGYELMÉBE HU Figyelem:

A felszerelést kizárólag képzett szerelők és szakemberek végezhetik.

Mielőtt a moduláris szűrőt először használná, vegye le róla a védőfóliát.

— A készülék csomagolásához felhasznált anyagok teljes mértékben újrahasznosíthatók.

Járuljon hozzá újrahasznosításukhoz és a környezet megóvásához azzal, hogy a csomago-

lást az erre a célra kihelyezett szelektív gyűjtőkonténerbe helyezi.

— Az ön gépe is tartalmaz számos újrahasznosítható anyagot. Azért van ellátva a jelenlegi

logóval, hogy felhívja fi gyelmét arra, hogy a használt gépeket nem kell a többi

szeméttel összekeverni. Ily módon a készülékek újrahasznosítását, amit a

gyártó magára vállal, a lehető legjobb körülmények között lehet elvégezni az

elektromos és elektronikus berendezések kezeléséről szóló CE/96/2002-es

európai direktívának megfelelően. Érdeklődjön az önkormányzatnál vagy az

értékesítőnél a lakóhelyéhez legközelebb eső, elektromos berendezésekkel

foglalkozó gyűjtőhelyről.

— Köszönjük, hogy hozzájárul a környezet megóvásához.66

1 / A FELHASZNÁLÓ FIGYELMÉBE HU

2 / A KÉSZÜLÉK FELSZERELÉSE HU

— A konyhai elszívót 65-75 cm (26-30

inch) távolságra kell a konyhai munkalaptól

elhelyezni a legjobb hatás elérése

— Szerelje fel a horgot egy megfelelő

helyre, amikor a felszerelési magasságot

már rögzítette, és tartsa szintben. Lásd a

— Szerelje be a hosszabbító csövet és a

füstcsövet a konyhai elszívóba. Lásd a

— Helyezze a konyhai elszívót a horogra.

Amikor a helyzetét beállította, rögzítse a

testet egy biztonsági csavarral. Lásd a

. 1. Ábra2. Ábra3. Ábra4. Ábra5. Ábra Megjegyzés: A két 6 mm átmérőjű biztonsági szellőző vezeték a ház hátsó részén talál-ható. Megjegyzés:

Minden beszerelési munkát

kizárólag meghatalmazott villanyszerelő

vagy illetékes személy végezhet.

Az elszívó vezetékrendszeréhez

ne csatlakoztasson semmilyen , más

készülék által használt, már létező

szellőző csövet, mint például edzett

csövet, gáz csövet vagy forró levegő

A szellőző csövezet hajlási szöge

120 foknál kisebb kell, hogy legyen.

A vezetéket vízszintesen kell vezetni,

vagy ha nem, akkor a kezdőpontnál meg

kell emelni majd egy külső falhoz kell

A felszerelést követően győződjön

meg, hogy az elszívó szintezve van, hogy

ne gyűljön össze zsír a hátsó részén.

3 / A KÉSZÜLÉK HASZNÁLATA HU A kezelőpanel használata. Lásd a

1. Csatlakoztassa az elszívót az elektromos

hálózathoz. Amikor be van kapcsolva, a hátsó

lámpa világít. Majd amikor megjelenik a “24

órás rendszer”, a készülék ki van kapcsolva,

és várakozó állapotban van. Ha nem

kapcsolja be, a hátsó fény automatikusan

kialszik 30 másodperc elteltével.

2. Nyomja meg egyszer a gombot ”

a lámpa világítani kezd ”

ismét a gombot, és a lámpa lekapcsol ”

3. A Sebesség gomb használata ”

motor három sebességgel rendelkezik:

Alacsony, Közepes, Nagy.

— Nyomja meg egyszer a gombot ”

és a motor ALACSONY sebességen kezd

— Nyomja meg ismét a gombot ”

a motor KÖZEPES sebességen kezd

— Nyomja meg a gombot ”

egyszer, és a motor NAGY sebességen

— Működése közben nyomja meg a

“ gombot, hogy kiválassza a motor

sebességét: “ALACSONY- KÖZEPES NAGY - ALACSONY - KÖZEPES...”

4. Nyomja meg a Bekapcsoló gombot

“ egyszer, és a motor azon a sebességen

kezd működni, amelyen az utolsó alkalommal

működött. Nyomja meg ismét a gombot “

5. Az Óra gomb használata “

szabvány konfi gurációja 12.00. Amikor az

elszívó kikapcsol, az idő automatikusan

visszaáll a 12.00 helyzetbe, és be kell

A KONYHAI ELSZÍVÓ HASZNÁLATA ÓraÓraVilágításVilágításＳebességＳebességBekapcsoltBekapcsolt６. Ábra６. Ábra69

3 / A KÉSZÜLÉK HASZNÁLATA HU

— Amikor a ” “ gomb és a ” “ gomb

nem működik, akkor a gombot kell az óra

beállításához használni “

másodpercig, egy időszegmenshez

“ és az időpont beállítás első két

számjegye világítani fog. Nyomja meg

“ gombot, és a szám fokozatosan

növekszik, és nyomja meg a ”

a szám fokozatosan csökken. Minden

alkalommal, amikor megnyomja, akkor a

változás 01, és a leghosszabb számjegy

“ gomb nem működik, amikor

a számjegy nagyobb. Ha 00-val egyezik

— Nyomja meg az Óra “

másodszorra. Az időszegmens “

és a percbeállítás utolsó két száma fog

világítani. Nyomja meg a ”

és a szám fokozatosan növekszik, és

“ és a szám fokozatosan

Minden alkalommal, amikor megnyomja,

akkor a változás 01, és a leghosszabb

ha nem lépi túl ezt a számot. Ha 00-val

— Nyomja meg az óra gombot “

harmadszorra is, és az óra beállításhoz

— Nyomja le az Óra “

másodpercig ebben a módban az

óra beállításához. Ha másodszorra is

megnyomja, a perceket állítja be.

— Nyomja meg az óra gombot

harmadszorra is, és az óra beállításhoz

jut. A gomb megismétli a műveletet

minden alkalommal, amikor megnyomja

(nem tudja elvégezni ezt az eljárást, ha

az első alkalommal nem tartotta lenyomva

több mint 2 másodpercig).70

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA HU

A SZÉNSZŰRŐ (OPCIONÁLIS) BESZERELÉSE, LÁSD A 8. ÁBRÁT

— Húzza lefelé a konyhai páraelszívót, ahogy azt a

- A szűrőt a következőben részletezett módon

1. Áztassa be (40-50 fokos) meleg vízbe 3 percre

zsírtalanító tisztítószerrel, majd egy puha kefével

kefélje át. Ne nagyon nyomja a kefével, nehogy

2. Beteheti mosogatógépbe is tisztítószerrel. A

hőmérsékletet 60 fok körülire kell állítani.

— Ne használjon dörzshatású tisztítószereket,

amelyek az elszívót megsérhetik.

— Vegye ki a szűrőket, lásd a

- A növényi szén szűrők (

végénél találhatóak. Tekerje el a növényi szén

szűrőket az óramutató állásával ellenkező

irányba, amíg ki nem csavarodnak.

A növényi szén szűrő kivételéhez járjon el

ellenkező sorrendben.

Vegye ki a tartót, és az üveget, majd a rossz izzót,

Illessze be az új izzót, az üveget, majd a tartót. Mielőtt

az izzókat cserélné, ellenőrizze, hogy a készülék le

Győződjön meg, hogy az elszívó le van kapcsolva, mielőtt tisztításának nekilátna. Figyelmeztetés: A növényi szenet nem lehet mosni vagy újrahasznosítani. Ki kell őket cserélni három vagy hathavonta, konyhai szokásaitól függően.7. Ábra8. ÁbraNyitvaZárva9. Ábra •

A ZSÍRSZŰRŐK CSERÉJE ÉS TISZTÍTÁSA71

A KÉSZÜLÉK KARBANTARTÁSA A készülék hosszú élettartama érdekében javasoljuk, hogy Clearit márkájú tisztítószereket

Professzionális tapasztalat a

magánszemélyek szolgálatában

A Clearit professzionális termékeket és megoldásokat nyújt elektromos háztartási és konyhai

készülékeinek mindennapos ápolásához.

Ezeket megszokott viszonteladójánál vásárolhatja meg, és ugyanott a termékek tartozékaihoz

és fogyóalkatrészeihez is hozzájuthat.

KARBANTARTÁS MIT KELL TENNI HASZNÁLANDÓ

TERMÉKEK/TARTOZÉKOK Felső rész (felület) és

fém súrolószivacsokat,

dörzshatású termékeket

vagy túl kemény keféket.

Ez a szűrő felfogja a zsíros

gőzöket és a port. Ez az

alkatrész fontos szerepet

játszik az elszívó hatékony

működésében. Makacs foltok

esetén használjon nem

dörzshatású krémet, majd

öblítse le tiszta vízzel.

Ez a szűrő felfogja a

szagokat, és évente legalább

egyszer le kell cserélni, a

használat gyakoriságától

függően. Kérje a szűrőket

forgalmazójától (az elszívó

belsejében található

hivatkozási adatoknak

megfelelően), és jegyezze fel

A test és a világító nyílás

tisztításához vízzel higított

háztartási tisztítószert

kell használni, majd tiszta

vízzel le kell öblíteni, majd

megszárítani egy puha

Használjon háztartási

tisztítószert, és öblítse le

bő vízzel, majd szárítsa

meg. Ezeket a szűrőket

függőleges helyzetben kell

(Ne érintkezzen piszkos

tányérokkal vagy ezüst

Mielőtt bármely munkát végezne, az elszívó elektromos ellátását le kell kapcsolni, akár úgy, hogy szétcsatlakoztatják az elektromos hálózatról vagy megszakítót alkalmaznak.

4 / A KÉSZÜLÉK KARBANTARTÁSA ÉS TISZTÍTÁSA HU72

6 / VEVŐSZOLGÁLAT HU A készüléken szükséges beavatkozásokat a következő személyek hajthatják végre:

— bármely hivatalos márkaszerviz.

Telefonhíváskor mindig említse meg a készülék referencia adatait (modell, típus, sorozatszám).

Ezeket a készülék típuscímkéjén találja meg.

5 / MŰKÖDÉSI RENDELLENESSÉGEK HU JELENSÉGEK MEGOLDÁSOK Az elszívó nem működik

Az elszívó teljesítménye nem elegendő...

Az elszívó működés közben leállt.

Ellenőrizze a következőket:

• van-e áramellátás.

• kiválasztott-e sebességet.

Ellenőrizze a következőket:

• a kiválasztott motorsebesség

elegendő-e a képződő füst és vízpára

• a konyha megfelelően szellőzik-e, hogy

• a szénszűrő nem használódott-e el

(keringetéses elszívó esetén).

Ellenőrizze a következőket:

• van-e áramellátás.

• nem kapcsolt-e be a több-funkciós

lekapcsoló berendezés.73
