GEBRUIKSAANWIJZING 9CFM60N FAGOR

Decoratieve afzuigkap

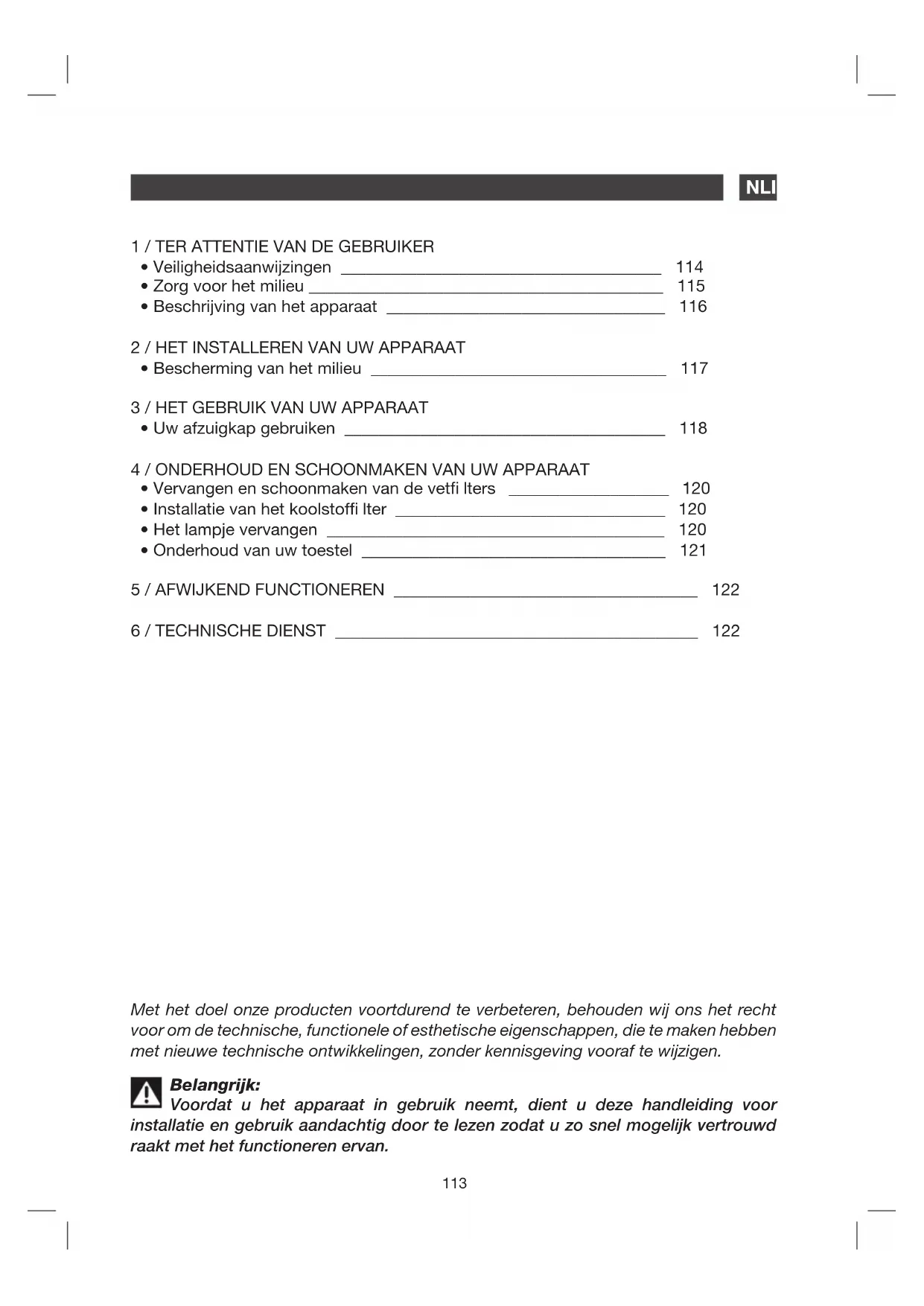

• Veiligheidsaanwijzingen ______________________________________ 114

• Zorg voor het milieu __________________________________________ 115

• Beschrijving van het apparaat _________________________________ 116

2 / HET INSTALLEREN VAN UW APPARAAT

• Installatie van het koolstof lter ________________________________ 120

6 / TECHNISCHE DIENST ___________________________________________ 122

Met het doel onze producten voortdurend te verbeteren, behouden wij ons het recht

voor om de technische, functionele of esthetische eigenschappen, die te maken hebben

met nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigen.

Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor

installatie en gebruik aandachtig door te lezen zodat u zo snel mogelijk vertrouwd

raakt met het functioneren ervan.114

1 / TER ATTENTIE VAN DE GEBRUIKERNL Belangrijk

Bewaar deze handleiding bij het apparaat. Wanneer u het apparaat aan iemand

verkoopt of schenkt, zorg er dan voor dat u de gebruikershandleiding erbij geeft. Wij

verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij

zijn opgesteld denkend aan uw veiligheid en die van andere personen.

Wanneer de keuken verwarmd wordt door een apparaat dat aangesloten is op een

schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geïnstalleerd in

de functie recirculatie. Gebruik de afzuigkap niet zonder fi ltercassettes.

U dient te zorgen voor goede ventilatie wanneer de afzuigkap gebruikt wordt samen met

andere apparaten die functioneren op gas of een andere brandstof.

• VEILIGHEIDSAANWIJZINGEN

— Dit apparaat is ontworpen voor het

gebruik door particuliere gebruikers in hun

— Dit apparaat dient te worden gebruikt door

volwassenen. Zorg ervoor dat kinderen er niet

aankomen en het als speelgoed gebruiken.

Zorg ervoor dat ze niet de knoppen bedienen.

— Pak het apparaat onmiddellijk na

ontvangst uit of laat het uitpakken. Bekijk de

algemene staat waarin het verkeert. Wanneer

u opmerkingen heeft, noteer die dan op de

pakbon en bewaar een kopie voor u zelf.

— Uw apparaat is bestemd voor normaal

huiselijk gebruik. Gebruik het niet voor

commerciële of industriële doeleinden of

voor andere doeleinden dan waarvoor het

— Breng geen wijzigingen aan in de

eigenschappen van het apparaat of doe daar

geen poging toe. Dat zou gevaar voor u kunnen

— Reparaties dienen uitsluitend te worden

uitgevoerd door een bevoegde specialist.

— Koppel de afzuigkap altijd van het stroomnet

af voor het uitvoeren van een reiniging of

— Ventileer de ruimte goed wanneer de

afzuigkap tegelijkertijd functioneert met

apparatuur die op andere wijze gevoed

wordt dan door elektriciteit. Dit moet gedaan

worden om te voorkomen dat de afzuigkap

verbrandingsgassen aanzuigt.

— U dient onder de afzuigkap geen

voedingsmiddelen te  amberen of gaspitten

te laten branden zonder dat daar een pan

opstaat (aanzuigen van vlammen kan schade

toebrengen aan het apparaat).

— Wanneer u iets onder het apparaat braadt

of frituurt, dient u daar voortdurend het oog op

te houden. Tot hoge temperatuur verhitte olie

en vet kunnen vlam vatten.

— Houdt u zich aan de periodes voor

uitvoeren van reiniging en vervanging van

 lters. Ophoping van vetresten kan brand

— Het apparaat kan niet functioneren boven

een vuur gevoed door brandstoffen als hout of

— Gebruik voor reiniging geen stoom- of

hogedrukapparatuur (vereisten met betrekking

tot elektrische veiligheid).

— Met het doel onze producten steeds te

verbeteren, behouden wij ons het recht voor

om de technische, functionele of esthetische

eigenschappen, die mogelijk zijn door nieuwe

technische ontwikkelingen, te wijzigen.

— Wij raden u aan de gegevens van uw

apparaat te noteren op de pagina “Technische

dienst en Klantenservice” zodat u die

gemakkelijk kunt terugvinden.

(Op die pagina wordt eveneens uitgelegd waar

u die op uw apparaat kunt vinden).

— Dit apparaat is niet bedoeld voor gebruik

door personen (inclusief kinderen) met

verminderde lichamelijke, sensorische of

geestelijke capaciteiten of door personen

zonder ervaring met of kennis van het apparaat,

tenzij die begeleid worden of instructies hebben

ontvangen over het gebruik van een persoon

die verantwoordelijk is voor hun veiligheid.115

1 / TER ATTENTIE VAN DE GEBRUIKER NL Attentie

De installatie dient uitsluitend uitgevoerd te worden door gekwalifi ceerde installateurs

Voordat u de fi ltercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag

— De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze

gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de

containers van uw gemeente te deponeren die daarvoor bestemd zijn.

— Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van

dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te

worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de

apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelijke

omstandigheden plaatsvinden in overeenstemming met Europese richtlijn

2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.

Neem contact op met uw gemeente of met uw winkelier om te vernemen waar

zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur.

— Wij danken u voor uw medewerking aan de bescherming van ons milieu.116

1 / TER ATTENTIE VAN DE GEBRUIKERNL

• BESCHRIJVING VAN HET APPARAAT117

2 / HET INSTALLEREN VAN UW APPARAAT NL

— De afzuigkap dient geplaatst te worden

op een afstand van 65-75 cm boven

de kookplaat voor het beste effect. Zie

— Installeer de bevestigingshaak op een

geschikte plaats wanneer de hoogte van

de installatie is vastgesteld en zorg dat die

waterpas is. Zie afbeelding 2.

— Installeer het verlengstuk van de pijp

en het afvoerkanaal in de afzuigkap. Zie

— Plaats de afzuigkap op de haak. Wanneer

de positie bepaald is, zet u de behuizing

vast met een borgschroef. Zie afbeelding 4.

De twee noodventilatiekanalen

bevinden zich aan de achterzijde van de

behuizing en hebben een diameter van 6

— Alle werkzaamheden aan de

installatie dienen te worden uitgevoerd

door een erkende elektricien of een andere

— Sluit het afvoersysteem van

de afzuigkap niet aan op een reeds

bestaand ventilatiesysteem dat door

een ander apparaat gebruikt wordt zoals

een verwarmingsbuis, gasbuis of hete-

— De hoek van de bocht van de

ventilatiebuis dient niet minder te zijn dan

120º. U moet de buis een horizontale positie

geven of u moet hem vanaf het beginpunt

omhoog voeren naar een buitenmuur.

— Na installatie dient u te controleren

of de afzuigkap waterpas is om te

voorkomen dat er zich vet ophoopt aan één

zijde. Zie afbeelding 5.

3 / HET GEBRUIK VAN UW APPARAAT NL Hoe u het bedieningspaneel gebruikt Zie

1. Steek de stekker van de afzuigkap in het

stopcontact: Wanneer hij aangesloten is,

brandt de achtergrondbelichting. Daarna,

wanneer het 24-uurssysteem getoond wordt,

is het apparaat uitgeschakeld en staat het

in de wacht. Wanneer het niet in werking

wordt gezet, zal de achtergrondbelichting

automatisch uitgaan na 30 seconden.

2. Druk eenmaal op de knop ”

“ . Druk nogmaals op de knop en

3. Voor het gebruik van de knop Snelheid

“. De motor heeft drie snelheden: Laag,

— Druk eenmaal op de knop ”

motor zal op LAGE snelheid gaan draaien.

— Druk nogmaals op de knop ”

de motor zal op HALVE snelheid gaan

— Druk nogmaals op de knop ”

motor zal op HOGE snelheid gaan draaien

— Wanneer u tijdens het functioneren drukt

“ om de snelheid van de

motor te selecteren kunt u selecteren dat

de motor achtereenvolgens op “LAGE-

HALVE HOGE - LAGE - HALVE”

snelheid functioneert.

4. Druk eenmaal op de aan/uit knop “

en de motor van de afzuigkap zal beginnen

te functioneren op de snelheid waarop hij

de laatste keer heeft gefunctioneerd. Druk

nogmaals op de knop “

5. Voor het gebruik van de knop Klok “

standaard ingestelde tijd is 12:00. Wanneer de

afzuigkap van de stroom afgesloten wordt, zal

de tijd automatisch teruggaan naar 12:00 en

• UW AFZUIGKAP GEBRUIKEN KlokKlok

Afbeelding 6Afbeelding 6119

3 / HET GEBRUIK VAN UW APPARAAT NL

zult u die opnieuw moeten instellen.

niet in gebruik zijn, worden ze gebruikt om

de tijd in te stellen “

— Druk 2-5 seconden op de knop “

een deel van de tijd in te stellen “

en de twee eerste cijfers voor de instelling

zullen oplichten. Druk op de knop “

en het cijfer zal met één eenheid omhoog

“ en het cijfer zal met één

eenheid omlaag gaan. Het getal verandert

met 01 elke keer dat de knop ingedrukt

wordt, het grootste getal is 23 en de knop

“ functioneert niet wanneer men een

groter getal wil kiezen. Wanneer het gelijk is

aan 00, zal de knop ”

“ niet functioneren.

— Druk nogmaals op de knop van de klok “

en de laatste twee cijfers zullen oplichten.

“ en het cijfer zal met

één eenheid omhoog gaan, druk op ”

en het cijfer zal met één eenheid omlaag

Het getal verandert met 01 elke keer dat

de knop ingedrukt wordt, het grootste

getal is 59 en de kno ”

wanneer men een groter getal wil kiezen.

Wanneer het gelijk is aan 00, zal de knop

“ niet functioneren.

— Druk voor de derde keer op de knop van

“ en de klok wordt weergegeven

en zullen de instellingen gecon gureerd

— Druk 2-5 seconden op “

van de Klok in deze modus om de tijd in

te stellen. Wanneer u de knop voor de

tweede keer indrukt, worden de minuten

ingesteld. Wanneer u een derde maal de

knop indrukt wordt de tijd weergegeven

en worden de tijdsinstellingen bevestigd.

De knop zal deze handeling bij indrukken

steeds herhalen (men kan deze procedure

niet uitvoeren wanneer u de knop de eerste

keer niet langer dan 2 seconden ingedrukt

• VERVANGING VAN HET LAMPJE

— Trek de afzuigkap naar beneden zoals

Afbeelding 7 laat zien.

— U kunt het  lter schoonmaken op de wijze

die hierna beschreven wordt:

1. Laat het ongeveer 3 minuten inweken

in warm water (40-50 graden) met een

vetlosmakend middel en borstel het dan

voorzichtig af met een zachte borstel Oefen

niet teveel druk uit om te voorkomen dat het

2. Het  lter kan in een vaatwasser met

wasmiddel worden schoongemaakt. Stel de

temperatuur in op ongeveer 60 graden.

— Gebruik geen schuurmiddelen omdat die de

afzuigkap zullen beschadigen.

— Verwijder de  lters, zie afbeelding 7.

— De  lters van plantaardige koolstof

(Afbeelding 8) bevinden zich aan weerszijden

van de motor.. Draai het koolstof lters linksom

— Ga in omgekeerde volgorde te werk om het

 lter te verwijderen.

Verwijder de beugel en het glas en haal dan het

kapotte lampje eruit, Zie afb.9.

Plaats het nieuwe lampje, het glas en de beugel

opnieuw. Let op: voordat u hel lampje wisselt, moet

u controleren of het apparaat uitgeschakeld is.

Controleer vóór schoonmaken op de kap

De plantaardige koolstof kan niet gerei-

nigd of gerecycled worden. De koolstof moet

ten minste eenmaal in de vier maanden ver-

• ONDERHOUD VAN UW TOESTEL Voor het behoud van uw toestel, raden wij u aan dat Clearit schoonmaakproducten te

Professionele expertise

Clearit biedt u professionele producten en oplossingen die geschikt zijn voor het dagelijks

onderhoud van uw huishoudelijke apparatuur en uw keuken.

Zij zijn te koop bij uw normale winkelier samen met een complete lijn van accessoires en

andere verbruiksartikelen.

ONDERHOUD WAT TE DOEN TE GEBRUIKEN PRODUCTEN /

ACCESSOIRES Bovenzijde en

Actief-koolstoffi lter

Gebruik nooit metalen

schuurmiddelen of te harde

Het fi lter houdt vettige

dampen en stof vast.

Dit onderdeel speelt

een belangrijke rol in de

van uw afzuigkap. Voor

schurende crème en spoelt

u het af met schoon water.

Dit fi lter houdt luchtjes vast

en moet ten minste eenmaal

per jaar, afhankelijk

van de mate waarin u

het apparaat gebruikt,

vervangen worden. U dient

deze fi lters bij uw winkelier

te bestellen (u dient daarbij

het referentienummer op te

geven dat op het typeplaatje

aan de binnenzijde van de

kap staat) en de datum van

de fi lterwisseling te noteren.

Om de behuizing en het

lichtpaneel schoon te

maken, dient u enkel een

gewoon huishoudelijk

gebruiken opgelost in water,

spoel het daarna schoon

met water en maak het

droog met een zachte doek.

schoonmaakproduct, spoel

daarna goed schoon en

maak het droog. Deze

fi lters kunnen worden

verticale positie in uw

(Zorg dat ze niet in

aanraking komen met vuile

vaat of zilverwerk.)

Voordat u werkzaamheden uitvoert moet de stroomvoorziening van de afzuigkap uit-

geschakeld worden door te stekker uit het stopcontact te nemen of door de stroomschake-

4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT NL122

6 / TECHNISCHE DIENST NL Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan

— door de distributeur,

— of door een andere gekwali ceerde technicus die daartoe door de fabrikant bevoegd is.

Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en

serienummer). Deze gegevens zijn te vinden op het identi catieplaatje van de machine.

5 / AFWIJKEND FUNCTIONEREN NL SYMPTOMEN OPLOSSING De afzuigkap functioneert niet ...

Het rendement van de afzuigkap is

De afzuigkap is tijdens functioneren stil

• er een stroomonderbreking is.

• er een snelheid is geselecteerd.

• de geselecteerde snelheid van de

motor voldoende is voor de hoeveelheid

geproduceerde rook en waterdamp.

• de keuken voldoende geventileerd

wordt, zodat er lucht binnenkomen kan.

• het koolstoffi lter niet versleten is

(afzuigkap in recirculatiefunctie).

• er een stroomonderbreking is.
