BEDIENUNGSANLEITUNG 9CFM60N FAGOR

Dekorative Dunstabzugshaube

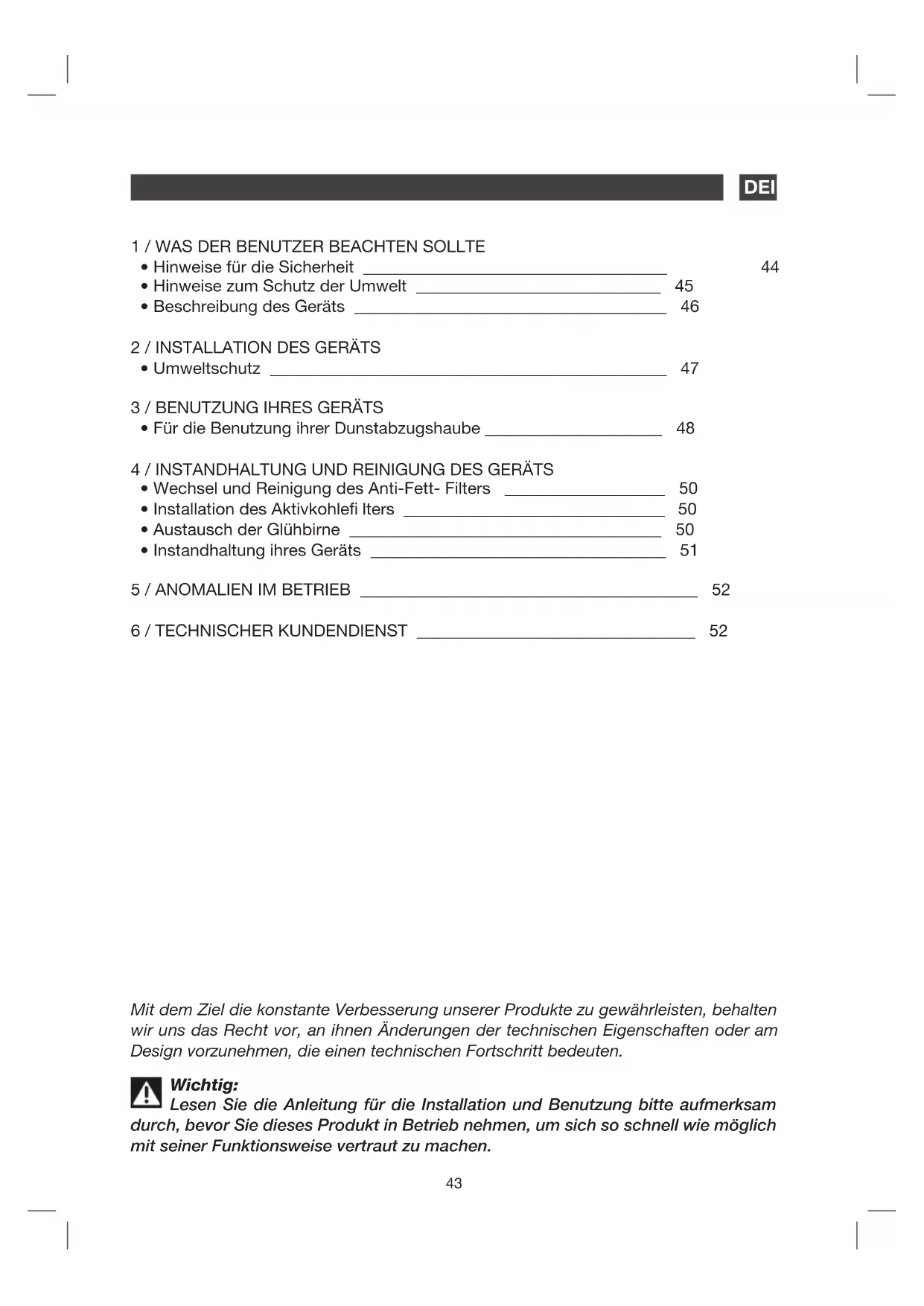

DEINHALTSVERZEICHNIS

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit ____________________________________ 44

• Hinweise zum Schutz der Umwelt _____________________________ 45

• Beschreibung des Geräts _____________________________________ 46

3 / BENUTZUNG IHRES GERÄTS

• Für die Benutzung ihrer Dunstabzugshaube _____________________ 48

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS

• Wechsel und Reinigung des Anti-Fett- Filters ___________________ 50

• Installation des Aktivkohle lters _______________________________ 50

6 / TECHNISCHER KUNDENDIENST _________________________________ 52

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten

wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am

Design vorzunehmen, die einen technischen Fortschritt bedeuten.

Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam

durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich

mit seiner Funktionsweise vertraut zu machen.44

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkau-

fen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das

Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor

Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der

Allgemeinheit verfasst.

Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr

angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in

der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die

Modulfi lter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstab-

zugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen

Heizstoffen arbeiten.

• Hinweise für die Sicherheit

— Dieses Gerät wurde dafür konstruiert, um von

Privatpersonen in ihren Wohnungen benutzt zu

— Dieser Gerät darf nur von Erwachsenen be-

nutzt werden. Achten Sie darauf, dass Kinder es

nicht anfassen oder es als Spielzeug benutzen.

Versichern Sie sich darüber, dass Kinder nicht die

Steuerungen des Geräts bedienen.

— Wenn Sie das Gerät erhalten, packen Sie es

sofort aus oder lassen Sie es auspacken. Über-

prüfen Sie visuell den allgemeinen Zustand. Wenn

Sie Reklamationen haben, legen Sie diese schrift-

lich auf dem Lieferschein nieder und behalten Sie

— Ihr Gerät ist für den normalen häuslichen Ge-

brauch bestimmt. Sie dürfen es weder für kom-

merzielle oder industrielle Zwecke noch für Zwe-

cke benutzen, für die es nicht konstruiert wurde.

— Modi zieren Sie nicht die Eigenschaften des

Geräts oder versuchen Sie nicht, diese zu verän-

dern. Das kann für Sie gefährlich sein.

— Die Reparaturen dürfen nur von autorisierten

Fachleuten durchgeführt werden.

— Schalten Sie die Dunstabzugshaube stets ab,

bevor Sie sie reinigen oder mit der Instandhaltung

— Lüften Sie den Raum stets ausreichend, wenn

die Dunstabzugshaube zur gleichen Zeit mit an-

deren Geräten betrieben werden, die nicht über

Strom gespeist werden. Das dient dazu, dass die

Dunstabzugshaube nicht die Verbrennungsgase

— Es dürfen unter ihr keine Nahrungsmittel  am-

biert werden oder es dürfen zum Beispiel keine

Gasherde betrieben werden, ohne dass ein Koch-

gefäß die Flamme abdeckt (die Flammen können

das Gerät beschädigen).

— Wenn Sie unter dem Gerät frittieren, müssen

Sie es konstant überwachen. Auf sehr hohe Tem-

peraturen erhitzte Öle und Fette könnten sich ent-

— Halten Sie die Frequenzen zur Reinigung und

zum Wechsel des Filters ein. Die Ansammlung

von Fetten kann zu einem Brand führen.

— Das Gerät darf nicht über offenen Flammen

(Holzfeuer, Kohlenfeuer…) betrieben werden.

— Benutzen Sie keine Dampf- oder Druckreiniger

zur Reinigung des Geräts (es handelt sich um eine

Vorschrift im Rahmen der elektrischen Sicher-

— Mit dem Ziel die konstante Verbesserung un-

serer Produkte zu gewährleisten, behalten wir uns

das Recht vor, an ihnen Änderungen der techni-

schen Eigenschaften oder am Design vorzuneh-

men, die einen technischen Fortschritt bedeuten.

— Um die Spezi kationen Ihres Geräts stets leicht

zur Hand zu haben, raten wird Ihnen, sie auf der

Seite “Technischer Kundendienst und Kundenser-

(Diese Seite zeigt Ihnen auch, wo Sie diese Anga-

ben auf dem Gerät  nden).

— Dieses Gerät ist nicht für die Benutzung durch

Personen konzipiert (Kinder eingeschlossen), die

über eingeschränkte physische, sensorische oder

mentale Kapazitäten verfügen, die keine Erfah-

rung oder keine Kenntnis des Geräts haben, außer

wenn diese unter Aufsicht einer Person stehen,

die für ihre Sicherheit während der Benutzung des

Geräts verantwortlich ist und entsprechend ange-

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE Achtung

Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt

Bevor Sie den Modulfi lter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

— Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am

Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer

Gemeinde werfen, die extra dafür vorgesehen sind.

— Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll

zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling

der Geräte durch den Hersteller unter den best möglichen Bedingungen rea-

lisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung

von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer

Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben

haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu

— Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

• BESCHREIBUNG DES GERÄTS47

— Die Dunstabzugshaube muss in einem

Abstand von 65-75 cm (26-30 Zoll) über

dem Herd angebracht werden, um die beste

Wirkung zu erzielen. Siehe Abbildung 1.

— Bringen Sie den Halter an der richtigen

Stelle an, wenn die Höhe bestimmt

wurde und beachten Sie, dass er korrekt

ausgerichtet ist. Siehe Abbildung 2.

— Bringen Sie das verlängerbare Rohr und

die Abdeckung der Dunstabzugshaube an.

— Bringen Sie die Dunstabzugshaube über

dem Herd an ihrem Halter an. Wenn die

Position bestimmt wurde,  xieren Sie den

Korpus mit der Sicherheitsschraube. Siehe

Die beiden Belüftungsöffnungen zur

Sicherheit befi nden sich mit einem Durch-

messer von 6 mm am hinteren Teil es Ge-

— Alle Installationsarbeiten müssen von

einem ausgebildeten Elektriker oder von

einer kompetenten Fachkraft ausgeführt

— Verbinden Sie das Abluftsystem der

Dunstabzugshaube nicht mit einem

existierenden Abluftsystem, an dem schon

ein anderes Gerät angeschlossen ist, wie

eine Gasheizung, ein Heißluftrohr oder ein

— Der Winkel des Abluftrohrs darf nicht

kleiner als 120º sein. Das Rohr muss

horizontal verlegt werden oder kann vom

Ausgangspunkt auch ansteigen und muss

zu einer Außenwand geführt werden.

— Versichern Sie sich nach der Montage,

dass Sie die Dunstabzugshaube im Wasser

montiert haben, um die Akkumulation von

Fett an einer Stelle zu vermeiden. Siehe

Wie man die Steuerung benutzt. Siehe

1. Stecken Sie den Stecker der

Dunstabzugshaube ein: Wenn sie

angeschlossen ist, wird das Hintergrundlicht

in der Anzeige au euchten. Wenn das “24

Stunden Uhrzeitsystem” gezeigt wird, ist

das Gerät abgeschaltet und be ndet sich

im Standby- Betrieb. Wenn keine Funktion

gewählt wird, erlischt das Hintergrundlicht

nach 30 Sekunden automatisch.

2. Drücken Sie den Knopf ”

die Lampe au euchten und das Leuchtsignal

“ . Wenn Sie den Knopf erneut drücken,

wird die Lampe und das Leuchtzeichen ”

3. Die Benutzung der

Geschwindigkeitssteuerung ”

Motor verfügt über drei Geschwindigkeiten:

Niedrig, Mittel oder Hoch.

— Drücken Sie den Knopf ”

und der Motor wird mit der NIEDRIGEN Geschwindigkeit arbeiten.

— Drücken Sie den Knopf ”

ein Mal, wird der Motor mit der HOHEN Geschwindigkeit arbeiten.

— Wenn das Gerät in Betrieb ist,

drücken Sie nun den Knopf ”

um die Geschwindigkeit des Motors

auszuwählen: “NIEDRIG- MITTEL -

HOCH - NIEDRIG - MITTEL ...

4. Drücken Sie den Knopf zum

“ ein Mal und der Motor

der Dunstabzugshaube, wird mit der

Geschwindigkeit arbeiten, die zuletzt

benutzt wurde. Wenn Sie den Knopf “

“ erneut drücken, wird der Motor wieder

5. Zur Benutzung des Uhrzeitknopfs “

Die Standardeinstellung ist 12:00. Wenn die

3 / BENUTZUNG IHRES GERÄTSDE

• FÜR DIE BENUTZUNG IHRER DUNSTABZUGSHAUBE UhrUhr

GeschwindigkeitGeschwindigkeit

EingeschaltetEingeschaltet

Abbildung　6Abbildung　649

Dunstabzugshauben vom Netzstrom getrennt

wird, kehrt die Zeit automatisch auf 12:00 zurück

und die Uhrzeit muss neu eingegeben werden.

nicht in Betrieb sind, werden sie zur

Einstellung der Uhrzeit benutzt “

— Drücken Sie den Knopf “

Sekunden, werden die Uhrzeitanzeige

“ und die ersten beiden Ziffern

au euchten. Drücken Sie den Knopf “

“ wird die Stundenzahl erhöht und durch

“ wird der Wert verringert.

Die Stufe ist 01 und wird um diesen

Wert durch jedes Drücken verändert.

Die höchste Ziffer ist 23 und danach

funktioniert der Knopf ”

Wenn der Wert gleich 00 ist, funktioniert

— Drücken Sie den Knopf für die Uhrzeit

“ noch einmal. Die Uhrzeitanzeige

“ und die beiden letzten Ziffern für

die Anpassung der Minutenzahl leuchten

auf. Drücken Sie den Knopf ”

Wert erhöht und drücken Sie ”

Wert verringert. Die Stufe ist 01 und wird um

diesen Wert durch jedes Drücken verändert.

Die höchste Zahl ist 59. Den Knopf ”

“ funktioniert nicht mehr, wenn diese Zahl

erreicht ist. Wenn der Wert gleich 00 ist,

funktioniert der Knopf ”

— Drücken Sie den Knopf für die Uhrzeit

“ zum dritten Mal, ist die Einstellung

beendet und bestätigt.

— Drücken Sie den Uhrzeitknopf “

2-5 Sekunden und dann können Sie die

Stunden einstellen. Wenn Sie ihn zum

zweiten Mal drücken, werden die Minuten

eingestellt. Wenn Sie ihn zum dritten Mal

drücken, ist die Einstellung beendet und

bestätigt. Über den Knopf können Sie

den Vorgang immer und immer wieder

erneut vornehmen (das funktioniert aber

nur, wenn beim ersten Drücken eine

Zeitspanne von mehr als 2 Sekunden

BENUTZUNG IHRES GERÄTS DE50

4 / INSTANDHALTUNG UND REINIGUNG IHRES GERÄTS DE

• INSTALLATION DES AKTIVKOHLEFILTERS (OPTIONAL) SIEHE ABBILDUNG 8

• AUSTAUSCH DER GLÜHBIRNE

— Ziehen Sie an der Dunstabzugshaube, so wie es

in der Abbildung 7 gezeigt wird.

— Der Filter wird so gereinigt, wie es in der Folge

1. Weichen Sie ihn für etwa 3 Minuten in heißem

Wasser (40-50 Grad) mit einem Fett lösenden

Spülmittel ein und bürsten Sie ihn sanft mit

einer weichen Bürste ab. Üben Sie bitte nicht zu

starken Druck aus, um Schäden zu vermeiden.

2. Sie können ihn auch in der Spülmaschine

mit Spülmittel reinigen. Stellen Sie dabei die

Temperatur auf etwa 60 Grad ein.

— Bitte benutzen Sie keine kratzenden Reiniger, denn

Sie können die Dunstabzugshaube beschädigen.

— Nehmen Sie die Filter ab, siehe Abbildung 7.

— De Aktivkohle lter (Abbildung 8) be nden

sich an beiden Enden des Motors. Drehen Sie

die Aktivkohle lter gegen die Drehrichtung der

Uhrzeiger, bis Sie sie abgeschraubt haben.

— Führen Sie den Vorgang in umgekehrter Richtung

aus, um den Filter wieder anzubringen.

Nehmen Sie den Halter und das Glas ab, und

entnehmen Sie danach die kaputte Birne (siehe

Setzen Sie die neue Glühbirne, das Glas und den

Halter ein. Achtung: Bevor Sie die Lampe tauschen,

versichern Sie sich darüber, dass das Gerät

Versichern Sie sich darüber, dass die

Dunstabzugshaube abgeschaltet ist, bevor Sie

mit der Reinigung beginnen.

Die Aktivkohle kann weder gereinigt noch

recycelt werden. Sie sollten ihn alle drei bis

sechs Monate, je nach Benutzung ihrer Küche,

• INSTANDHALTUNG IHRES GERÄTS Zum besten Schutz Ihres Geräts empfehlen wir Ihnen die Produkte zur Reinigung der

Die Erfahrung der Profi s im

Dienst der Allgemeinheit.

Clearit bietet Ihnen Pro -Produkte und Pro -Lösungen, die für die täglichen Schutz Ihrer

Haushaltsgeräte und Küchenprodukte geschaffen wurden. Sie  nden diese Produkte bei

Ihrem üblichen Händler, zusammen mit Zubehörprodukten und Verbrauchsmaterialien.

WARTUNG WAS ZU TUN IST PRODUKTE / ZUBEHÖR DIE BENUTZT WERDEN SOLLTEN Oberteil (Oberfl äche ) und

Benutzen Sie niemals

metallische Schwämme,

kratzende Reiniger oder zu

Dieser Filter hält fettige

Dämpfe und Staub zurück.

Es ist das Element, das ganz

wesentlich die Wirksamkeit

der Dunstabzugshaube

garantiert. Falls sie starke

Flecken aufweist, reinigen Sie

ihn mit einer nicht kratzenden

Reinigungscreme und spülen

Sie mit klarem Wasser nach.

Dieser Filter fi ltert die

Gerüche heraus und er

muss wenigstens ein Mal

im Jahr, je nach Nutzung,

gewechselt werden. Sie

sollten diese Filter bei Ihrem

Händler kaufen (geben

Sie die Referenznummer

an, die sich auf der

Typenplakette im Inneren

der Dunstabzugshaube

befi ndet) und notieren

Um den Korpus und die

Lichtöffnungen zu reinigen,

sollten nur gewöhnliche

Haushaltsreiniger benutzt

werden, die in Wasser

danach wird mit klarem

Wasser nachgewischt und

mit einem weichen Lappen

haushaltsüblichen Reiniger,

spülen Sie mit reichlich

und trocknen ihn. Die

Reinigung dieser Filter

kann aufrecht stehend in

der Spüle vorgenommen

(Erlauben Sie nicht,

dass Sie in Kontakt mit

schmutzigem Geschirr

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube vornehmen, muss sie von der

Stromzufuhr getrennt werden, entweder durch herausziehen des Netzsteckers oder über

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS DE52

6 / TECHNISCHER KUNDENDIENST DE Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von:

— oder von einem von der Marke autorisiertem und quali zierten Fachmann.

Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und

Serienummer). Diese Daten  nden sich auf dem Typenschild des Geräts.

5 / ANOMALIEN IM BETRIEBDE SYMPTOME LÖSUNGEN Die Dunstabzugshaube funktioniert

Die Leistung der Dunstabzugshaube ist

Die Dunstabzugshaube hat sich im

Betrieb abgeschaltet.

Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• eine Geschwindigkeit zum Betrieb

Stellen Sie sicher, dass:

• Die gewählte Motordrehzahl ist für die

ausreichende Menge von Rauch und

Dämpfen gelöscht werden.

• Die Küche ist ausreichend belüftet,

damit für Frischluftzufuhr.

• Die Kohlenstoff-Filter nicht getragen

wird (Haube Betriebssystem im

Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• der automatische Schutztrennschalter

nicht ausgelöst wurde.53

1 / PRO UŽIVATELE CZ

• BRUG AF EMHÆTTEN UhrUhr

GeschwindigkeitGeschwindigkeit

EingeschaltetEingeschaltet

Illustration 6Illustration 6109
