GEBRUIKSAANWIJZING CFC40AX FAGOR

NL Montagevoorschriften en gebruiksaanwijzingen

leur logement, avant de contacter le service après-vente.23

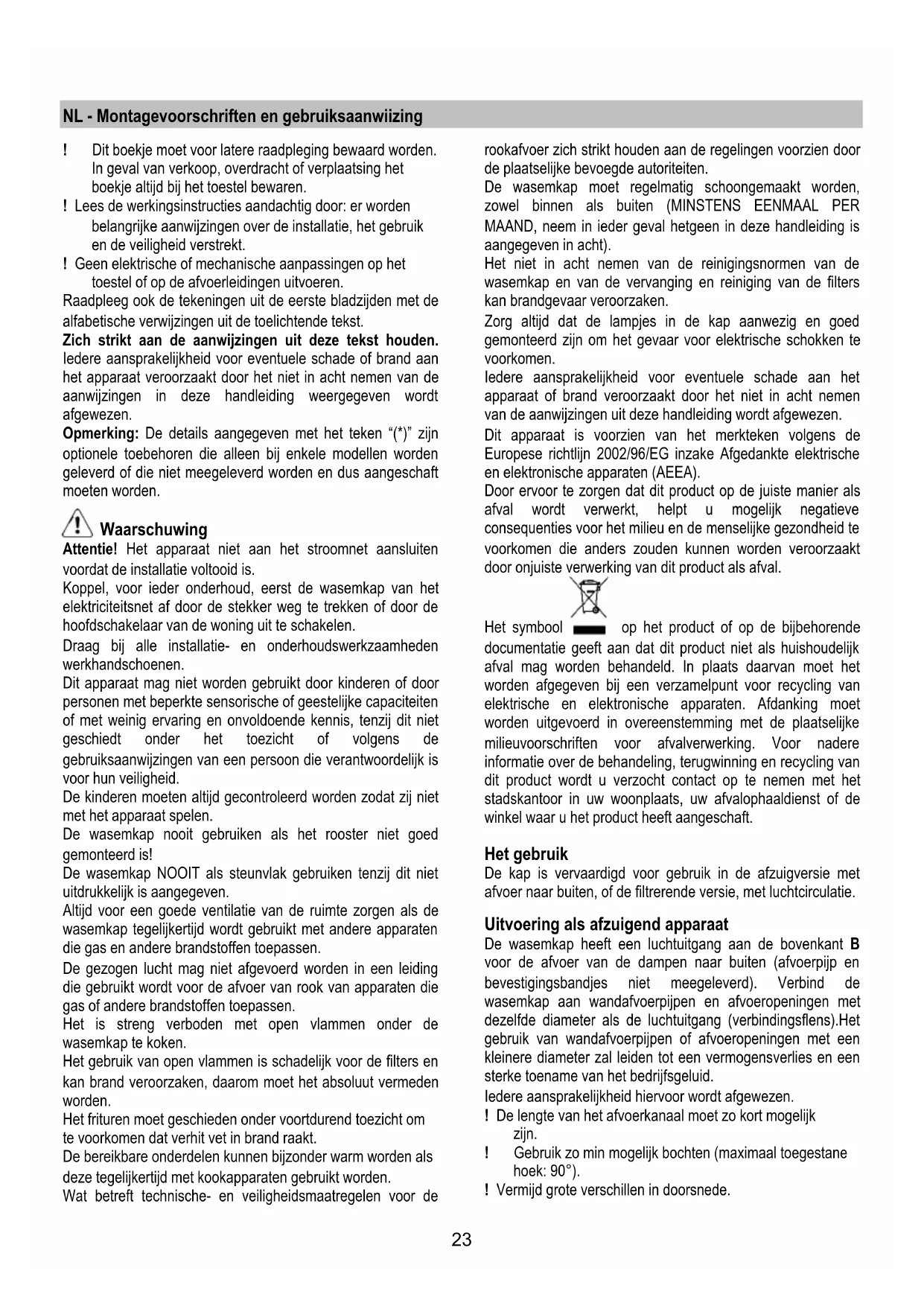

NL - Montagevoorschriften en gebruiksaanwiizing

! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het

boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik

en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.

Raadpleeg ook de tekeningen uit de eerste bladzijden met de

alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B

voor de afvoer van de dampen naar buiten (afvoerpijp en

bevestigingsbandjes niet meegeleverd). Verbind de

wasemkap aan wandafvoerpijpen en afvoeropeningen met

dezelfde diameter als de luchtuitgang (verbindingsflens).Het

gebruik van wandafvoerpijpen of afvoeropeningen met een

kleinere diameter zal leiden tot een vermogensverlies en een

sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk

! Gebruik zo min mogelijk bochten (maximaal toegestane

! Vermijd grote verschillen in doorsnede.24

! Gebruik een buis met een zo glad mogelijke binnenkant.

! Het gebruikte materiaal moet volgens norm zijn.

Opgelet! Als de wasemkap reeds is voorzien van een

koolstoffilter dan moet u dit verwijderen.

Als het niet mogelijk is de rook en kookdampen naar buiten af

te voeren, kan de wasemkap worden gebruikt als filterend

apparaat, door een koolstoffilter te monteren en het

afbuigrooster F op de steun (beugel) G aan te brengen; de

rook en dampen worden weer teruggebracht in het vertrek via

de roosters aan de bovenzijde H, via een afvoerbuis die is

aangesloten op de luchtuitgang aan de bovenzijde B en de

aansluitring die gemonteerd is op het luchtafbuigrooster F

(afvoerpijp en bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap is geleverd zonder

koolstoffilter, dan moet u er een bestellen en aanbrengen

voor de ingebruikname.

De modellen zonder afzuigmotor werken alleen als apparaten

met afvoer van de lucht naar buiten, en moeten worden

verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere

afzuigunit geleverd.

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 75cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

De wasemkap wordt in twee uitvoeringen geleverd: model

voor de bevestiging aan de wand en model voor de

bevestiging aan het plafond.

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen,

geschikt is voor de gekozen installatie plaats.

• Om de montage te vergemakkelijken raden we aan

tijdelijk de vetfilters en de andere onderdelen die

gedemonteerd en gemonteerd kunnen worden, en dus

hieronder beschreven, te verwijderen.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd

(zie ook het betreffende hoofdstuk). Dit/deze moet/en

alleen gemonteerd worden als de afzuigkap als filterend

apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap

voorwerpen zijn geplaatst (bijvoorbeeld zakjes met

schroeven (*), garantiebewijs (*) enz.), indien deze

voorwerpen aanwezig zijn haal ze eruit en bewaar ze

• Indien mogelijk, ontkoppel en verwijder de meubelen

onder en rond de installatie ruimte om de achterwand /

het plafond gemakkelijker te bereiken. Indien niet

mogelijk alle betreffende onderdelen afdekken om deze

te beschermen. Kies een vlak oppervlak plaats een

afscherming en zet hierop de wasemkap en de

meegeleverde onderdelen.

• Controleer tevens of er in de buurt van de installatie

ruimte (op een, ook met gemonteerde kap, goed

bereikbare plaats) een stopcontact aanwezig is en of er

de mogelijkheid bestaat voor de verbinding aan een

rookafvoer naar buiten (alleen voor het afzuigende

• Voer alle nodige werkzaamheden op de muur uit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening

voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

Installatie van het model voor het plafond (Isola)

Sluit het elektriciteitsnet in de schakelkast in uw woning af

tijdens de elektrische aansluiting.

1. Stel de maat van de draagstructuur van de kap in. De

uiteindelijke hoogte van de kap is afhankelijk van deze

Opmerking: In enkele gevallen is de bovenkant van het

draaggeraamte met een of meer schroeven aan de

onderkant ervan bevestigd, controleer en indien nodig,

verwijder deze tijdelijk om de draagstructuur te kunnen

2. Bevestig de twee delen van de structuur met in totaal 16

schroeven (4 voor iedere hoek).

Voor verlengstukken die groter zijn dan de

minimumstand op het bovenste deel 1 of 2 staven

(naargelang het model) aanbrengen om de structuur te

Om dit te doen handel op de volgende wijze:

a. Haal de staven uit elkaar om deze aan de buitenkant

van de structuur te plaatsen.

b. Plaats de verstekingsstaaf net boven het

bevestigingspunt van de twee delen van de structuur en

maak deze vast met in totaal 8 schroeven (2 voor iedere

Indien voorzien, bevestig de tweede staaf op een gelijke

afstand tussen de eerste staaf en de bovenkant van het25

draaggeraamte, bevestig deze met 8 schroeven (2 voor

Opmerking: als de staaf/staven wordt/en geplaatst

controleer of de bevestiging van de afvoerpijp (afzuigend

apparaat) of van de luchtgeleider (filterend apparaat) niet

3. Breng op de kookplaat de boormal op het plafond aan

(het midden van de mal moet overeenkomen met het

midden van de kookplaat en de zijkanten moeten parallel

lopen met de zijkanten van de kookplaat (de kant van de

boormal met het opschrift FRONT komt overeen met de

kant van het bedieningspaneel). Maak de elektrische

4. Boor de gaten volgens de aanwijzingen (8 gaten voor 8

muurpluggen), draai de 4 schroeven in de gaten

aangegeven op de tekening, laat een ruimte van

ongeveer 1 cm tussen de kop van de schroef en het

5. Plaats de bijgeleverde afvoerbuis in het frame en sluit

hem aan op de koppelingsring van de motorruimte

(afvoerbuis en bevestigingsbandjes worden niet

6. Haak het frame op de 4 schroeven (zie handeling 4).

LET OP! De zijde van het frame met de aansluitdoos

komt overeen met de zijde van het bedieningspaneel

wanneer de kap gemonteerd is.

7. Draai de 4 schroeven heel goed aan.

8. Plaats nog 4 schroeven en draai deze heel goed vast in

de gaten voor de veiligheidsbevestiging die vrij zijn

9. Sluit de kap op het elektriciteitsnet aan. Het

elektriciteitsnet mag pas gevoed worden wanneer de

montage beëindigd is.

10. Bij een afzuigende werking (10A) moet het andere

uiteinde van de afvoerbuis op de afvoerinrichting van de

woning worden aangesloten.

Bij een luchtcirculerende werking (10F) moet de

luchtstroomrichter F op het frame gemonteerd worden en

met 4 schroeven op de beugel bevestigd worden. Sluit

tenslotte de afvoerbuis op de koppelingsring op de

luchtstroomrichter aan.

11. Zet de twee bovenste schouwdelen voor de afdekking

van het draaggeraamte zo in elkaar dat de op de delen

aanwezige sleuven één aan de kant van de

bedieningselementen (aansluitdoos) en de andere aan

de tegenovergestelde kant komen te zitten.

Maak de twee delen met 6 schroeven (3 per zijde- zie

ook het schema voor de montage van beide delen) vast.

12. Bevestig de bovenste schouw, in de buurt van het

plafond, met 6 schroeven (3 per zijde).

13. a. Plaats de onderste/achterzijde (ZONDER

bedieningspaneel) op de achterzijde van de kap,

maak deze met 2 schroeven (1 per zijde) vast.

b. Plaats de onderste/voorzijde (MET

bedieningspaneel) op de voorzijde van de kap,

(b1) maak de elektrische aansluiting tussen de kap

en het bedieningspaneel,

(b2) maak ze op hun plaats vast met 2 schroeven

c. Bevestig de twee onderste delen van de schouw

aan elkaar, gebruik 6 schroeven (3 per zijde zie ook

het schema voor de montage van beide delen).

Opmerking: als de twee delen van de onderste schouw

NIET perfect met elkaar overeenkomen, draai alle

schroeven los, lijn de delen van de onderste schouw uit

en maak de schroeven weer vast.

14. Breng de 2 strips (bijgeleverd) op de bevestigingspunten

van de onderste delen van de schouw aan (LET OP! DE STRIPS VOOR DE ONDERSTE SCHOUW ZIJN HERKENBAAR OMDAT ZE SMAL EN MINDER DIEP ZIJN).

De bredere en diepere strips moeten gebruikt worden

voor de bovenste schouw, deze moeten op maat geknipt

15. Schakel de voedingsspanning in de centrale schakelkast

in en controleer of de kap goed functioneert.

Installatie aan de muur

Aanvullende installatie voorschriften:

• Controleer of de elektriciteitskabels niet beschadigd

Verwijder en BEWAAR de schroeven voor de tijdelijke

bevestiging van de kap of van de schouwdelen (naargelang

het model in Uw bezit) aan de zuiggroep. Om de installatie te

vergemakkelijken de twee delen uit elkaar halen.

Controleer de wijze waarop ze aan elkaar bevestigd zijn

om later op de juiste wijze de montage uit te voeren (zie

ook afb. 11 / handeling 17).

Attentie! De schouw is bestemd voor de installatie in de

In enkele uitvoeringen is het mogelijk, om de wasemkap als

zuigapparaat te gebruiken, het bovenste schouwdeel

ondersteboven te plaatsen en in het onderste schouwdeel te

voeren zodat de uitsparingen voor de luchtafvoer niet meer

zichtbaar zijn. De schouwen waarbij deze handeling mogelijk

is zijn herkenbaar door de aanwezigheid van hechtpunten aan

de beugel G ook aan de onderkant van de bovenste schouw.

1. Teken met een potlood een lijn op de muur tot aan het

plafond, die correspondeert met de middellijn van het

apparaat; dit vergemakkelijkt de installatie.

2. Houd de boormal tegen de muur: de verticale middellijn

op de boormal moet corresponderen met de middellijn

die op de muur getekend is, bovendien correspondeert

de onderkant van de boormal met de onderkant van de

wasemkap: denk eraan dat de onderkant van de

wasemkap na de installatie minstens 50 cm boven de

kookplaat moet zitten bij een elektrische kookplaat, en 75

cm bij een gas- of gemengde kookplaat.

3. Houd de draagbeugel tegen de boormal en laat hem

samenvallen met de rechthoek die getekend is met een

stippellijn, teken de twee externe gaten en boor deze

(teken en boor ook de bovenste gaten - 3a), haal de

boormal weg , steek 4 pluggen in de muur en zet de

draagbeugel van de wasemkap vast met 2 schroeven

4. Hang de wasemkap aan de beugel.26

5. Regel de afstand van de wasemkap tot de muur.

6. Regel de horizontale positie van de wasemkap.

7. Verwijder het koolstoffilter frame (zie ook afb. 3); teken met

een potlood het gat om de wasemkap definitief vast te

8. Haal de wasemkap van de beugel.

9. Boor het gat op het aangegeven punt (Ø 8 mm – zie

handeling 7). Steek 1 muurplug in het gat.

10. Bevestig de draagbeugel van de schouwdelen „G“ aan

de muur, aansluitend aan het plafond, gebruik de

draagbeugel als boormal (de kleine uitsparing op de

steun moet samenvallen met de eerder op de muur

getrokken lijn – handeling 1) en teken met het potlood 2

gaten, boor de gaten (Ø8 mm), steek er 2 pluggen in.

Bevestig de draagbeugel van de schouwdelen aan de

muur met 2 schroeven van 5x45 mm.

11. Haak de wasemkap aan de onderste beugel.

12. Zet de wasemkap definitief vast aan de muur met 1

schroef van 5x45 mm (DIT IS BESLIST NOODZAKELIJK), monteer opnieuw het koolstoffilter

frame (zie ook afb. 3).

13. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes

worden niet meegeleverd, moeten apart worden

aangeschaft) aan de aansluitring boven de

Het andere uiteinde van de pijp moet worden

aangesloten op een rookafvoermechanisme naar buiten,

als de wasemkap gebruikt wordt als afzuigapparaat. Als

u de wasemkap wilt gebruiken als filterend apparaat,

moet het luchtafbuigrooster „F“ aan de draagbeugel van

de schouwdelen „G“ worden bevestigd met 1 schroef, en

moet het andere uiteinde van de pijp worden verbonden

met de aansluitring op het afbuigrooster „F“.

14. Maak de elektrische aansluiting.

15. Plaats voor de helft de buitenbekleding van de

16. Maak de elektrische aansluitingen tussen de twee delen

(om tijdens deze handeling veiliger te werken kan de

motorgroep met een schroef aan de buitenbekleding

17. Plaats de buitenbekleding van de motorgroep tot de

aanslag en maak deze definitief vast met 6 schroeven.

18. Maak de staaf „Z“ met twee schroeven vast zodat de

onderkant van de telescopische schouw

(buitenbekleding) aan de muur bevestigd wordt.

19. Breng de schouwdelen aan en zet hen aan de bovenkant

vast met 2 schroeven (19a) aan de steun van de

schouwdelen „G“ (19b).

Monteer het frame van het koolstoffilter en het/de vetfilter/s en

controleer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

3. Handgreep voor ontgrendeling van het vetfilter

7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

a. Knop maximale zuigkracht

b. Knop middelste zuigkracht

c. Knop laagste zuigkracht

d. OFF knop voor de zuigfunctie

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter27

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste

ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of

meer geprolongeerd gebruik en hangt af van het soort koken

en de regelmaat waarmee de vetfilter wordt gewassen. In

ieder geval moet de filter minstens om de 4 maanden

Het kan NIET gewassen of opnieuw gebruikt worden

Verwijder de filter door de knoppen (g) die hem aan de kap

bevestigen met 90° te draaien.

Plaats de filter eerst achter en vervolgens voor hem met de

Attentie! Alvorens de lampjes aan te raken controleer eerst of

• Met een kleine rechte schroevedraaier, een hefwerking

op de randen van het lampje uitvoeren om dit te

• Het lampje verwijderen en vervangen met een nieuw

lampje van 12V 20W MAX 30° Ø35 12V GU4.

• De vervanging en de montage van het lampje in de

tegengestelde volgorde uitvoeren.

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
