NÁVOD NA OBSLUHU CFC40AX FAGOR

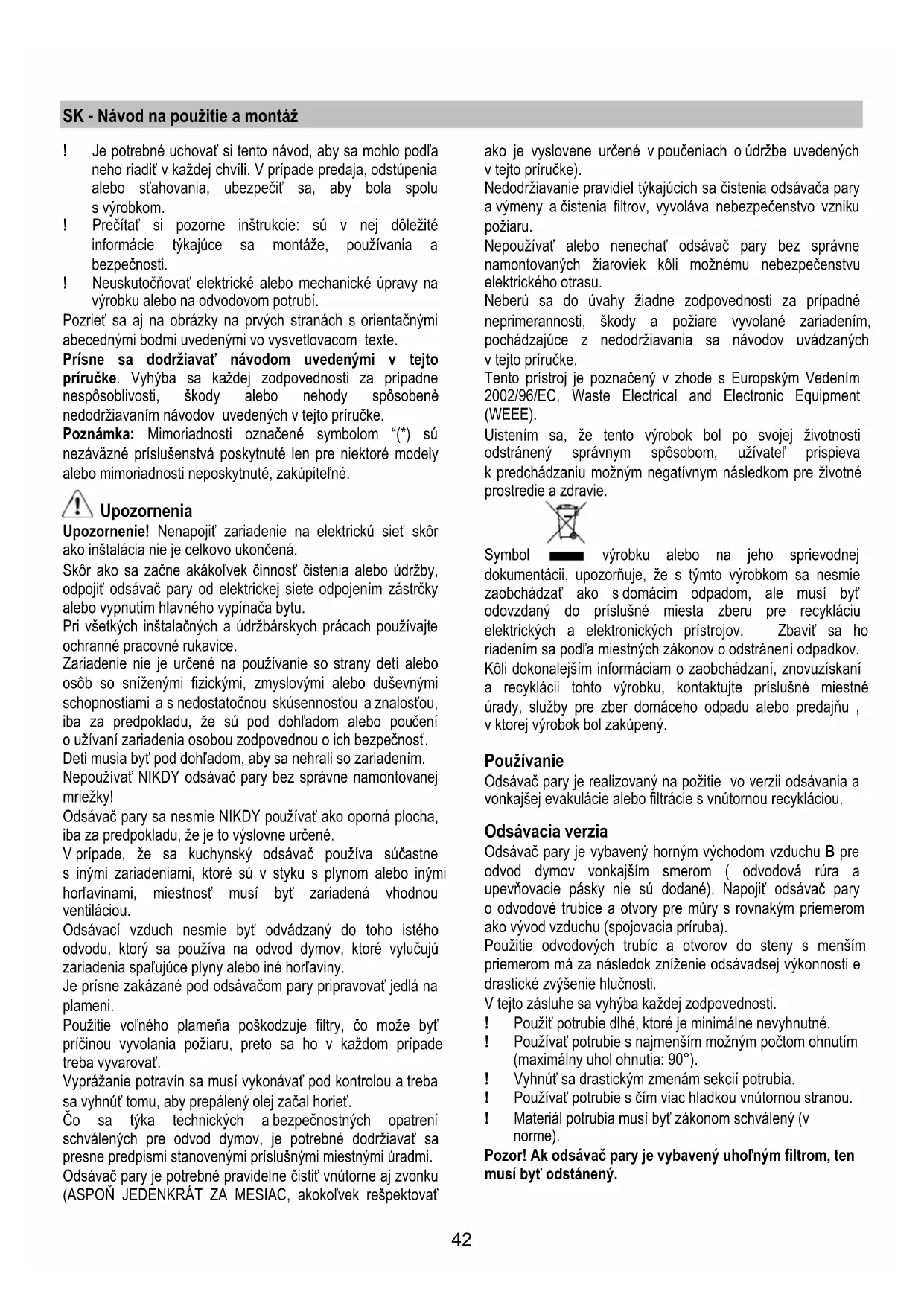

• Připojte lampičku k el.vedení a vsuňte lampičku zpět do otvoru digestoře. Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.42 SK - Návod na použitie a montáž ! Je potrebné uchovať si tento návod, aby sa mohlo podľa neho riadiť v každej chvíli. V prípade predaja, odstúpenia alebo sťahovania, ubezpečiť sa, aby bola spolu s výrobkom. ! Prečítať si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti. ! Neuskutočňovať elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí. Pozrieť sa aj na obrázky na prvých stranách s orientačnými abecednými bodmi uvedenými vo vysvetlovacom texte. Prísne sa dodržiavať návodom uvedenými v tejto príručke. Vyhýba sa každej zodpovednosti za prípadne nespôsoblivosti, škody alebo nehody spôsobenè nedodržiavaním návodov uvedených v tejto príručke. Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné. Upozornenia Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr ako inštalácia nie je celkovo ukončená. Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojiť odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu. Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice. Zariadenie nie je určené na používanie so strany detí alebo osôb so sníženými fizickými, zmyslovými alebo duševnými schopnostiami a s nedostatočnou skúsennosťou a znalosťou, iba za predpokladu, že sú pod dohľadom alebo poučení o užívaní zariadenia osobou zodpovednou o ich bezpečnosť. Deti musia byť pod dohľadom, aby sa nehrali so zariadením. Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky! Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené. V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou. Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny. Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni. Použitie voľného plameňa poškodzuje filtry, čo može byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať. Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť. Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnými úradmi. Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke). Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru. Nepoužívať alebo nenechať odsávač pary bez správne namontovaných žiaroviek kôli možnému nebezpečenstvu elektrického otrasu. Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke. Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie. Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený. Používanie Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou. Odsávacia verzia Odsávač pary je vybavený horným východom vzduchu B pre odvod dymov vonkajším smerom ( odvodová rúra a upevňovacie pásky nie sú dodané). Napojiť odsávač pary o odvodové trubice a otvory pre múry s rovnakým priemerom ako vývod vzduchu (spojovacia príruba). Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti. V tejto zásluhe sa vyhýba každej zodpovednosti. ! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné. ! Používať potrubie s najmenším možným počtom ohnutím (maximálny uhol ohnutia: 90°). ! Vyhnúť sa drastickým zmenám sekcií potrubia. ! Používať potrubie s čím viac hladkou vnútornou stranou. ! Materiál potrubia musí byť zákonom schválený (v norme). Pozor! Ak odsávač pary je vybavený uhoľným filtrom, ten musí byť odstánený.43 Filtračná verzia V prípade, že nie je možné odvádzať dymy a pary smerom von, môže sa používať odsávač pary vo filtračnej verzii namontovaním aktívno uhoľného filtra a deflektora F na podstavec (strmeň) G, dymy a pary sa zrecyklujú cez vrchnú mriežku H prostrednícvom odvodovej trubice napojenej na horný vývod vzduchu B a napájací prstenec namontovaný na defletor F (odvodová trubica a upevňovacie pásky nie sú súčasťou vybavenia). Pozor! Ak odsávač pary nie je vybavený uhoľným filtrom, ten musí byť objednaný a namontovaný ešte pred použitím. Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná). Návody na zapojenie sú dodané s obvodovou jednotou odsávania. Montáž Minimálna vzdialenosť medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byť kratšia ako 50cm v prípade elektrického sporáka a ako 75cm v prípade plynového alebo kombinovaného sporáka. Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenosť, je ptrebné s tým počítať. Elektrické napojenie Napätie siete musí zodpovedať s napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie. UPOZORNENIE: pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, skontrolovať stále, aby kábel siete bol správne namontovaný. Montáž Odsávač pary je k dispozícii vo dvoch verziach: model pre stenu a model pre strop (Isola). Skôr ako sa začína s inštaláciou:

• Persvedčiť sa či zakúpený výrobok je rovnakého rozmeru ako piestor určený na inštaláciu.

• Kôli uľahčeniu inštalácie sa odporúča odmontovať dočastné tukové filtre a ostatné prípustné časti a ako je tu opísané, zmontovanie a namontovanie. Tento/tieto sa znovu namontuje/jú po dokončení inštalácie. Kôli odmontovaniu, pozrieť sa na relatívne paragrafy v príručke.

• Odmontovať uhoľno aktíny/e filter/filtre ak sú vo výbave (pozrieť sa aj na relatívny paragraf v príručke). Tento/tieto sa znovu namontuje/ú iba v prípade, keď sa žiada používať odsávač pary vo filtračnej verzii.

• Presvedčiťsa, aby sa vo vnútri odsávača pary nenachádzali (kôli dôvodu dopravy) priložené materiály (napríklad sáčok so závitmi, záruka, atď), za týchto predpokladov odstrániť ich a uchovať ich.

• Ak je možné, odpojiť a dočastne odstrániť nábytok pod a okolo priestoru inštalácie odsávača pary takým spôsobom, aby sa uľahčil prístup k stropu/stene ku ktorému odsávač pary bude namontovaný. V opačnom prípade,podľa možnosti, ochráni ť nábytky a každé časti týkajúce sa inštalácie. Určiť jednu rovnú plochu a pokryť ju nejakou ochranou, kde sa potom oprie odsávač pary a jednotlivé časti vybavenia.

• Presvedčiť sa, okrem toho, či v blízkosti inštalácie odsávača pary (na prístupnom mieste aj s namontovaným odsávačom pary) je k dispozícii elektrická zástrčka a či je možné napojiť sa na jedno zariadenie slúžiace na odvod dymov vonkajším smerom (iba Odsávacia verzia).

• Uskutočniť každé nevyhnutné murárske práce (napríklad: instalácia elektrickej zástrčky a/alebo otvor pre prechod odvodovej trubice). Odsávač pary je vybavený upevňovacími klinmy vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsoblivosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary. Montáž modela pre strop (Isola) Obr. 5-6-7-8-9 Odpojiť elektrickú sieť na hlavnom riadiacom pulte v domácnosti vo fázach elektrického napojenia.

1. Regulovať roztiahnutie štruktúry podstavca odsávača

pary, od tejto rugulácie bude závisieť konečná výška odsávača pary. Poznámka: V niektorých prípadoch vrchná sekcia opry je pripevnená o spodnú sekciu 1 alebo viac skrutkami, podľa možnosti overi ť a dočastne odstrániť, aby sa umožnilo regulovať opornú štruktúru.

2. Upevniť obe sekcie štruktúry s celkovo 16 skrutkami (4 do

každého rohu). Pre väčšie roztiahnutia ako minimo, pripevniť na vrchnú sekciu, , 1 alebo 2 opory (na základe koľko je zaobstarané vo výbave) na jej vlastné zosilnenie. Kôli tomu účelu postupovať nasledovne: a. Mierne roztiahnúť strmene, ktoré je potrebné upevniť, takým spôsobom, aby ich bolo možné vložiť zvonku do štruktúry. b. Umiestniť posilňovací strmeň priamo na upevňovací bod dvoch sekcií štruktúry a pripevniť s celkovo 8 skrutkami (2 do každého rohu). Ak je dodaný vo výbave, pripevniť druhý posilňovací strmeň, v takej polohe, aby bol rovnako vzdialený od prvého posilňovacieho strmeňa a od spodnej strany opornej štruktúry, pripevniť s 8 skrutkami (2 do každého rohu). Poznámka: Počas umiestnenia a pripevnenia upevňovacieho/upevňovacích strmeňa/strmeňov overiť,44 aby oni nezabraňovali k prístupu na upevnenie odvodovej trubice (odsávacia verzia) alebo deflektora (filtračná verzia).

3. Na zvislú varnú plochu naaplikovať šablónu pre vrtanie na

strope (stred šablóny sa musí zhodovať so stredom varnej pracovnej plochy a bočné strany musia byť rovnobežné so stranami varnej pracovnej plochy – strana šablóny s nápisom FRONT zodpovedá strane kontrólneho panelu). Pripraviť elektrické napojenie.

4. Vrtať ako je uvedené (8 otvory pre 8 hmoždinky na múr),

zaskrutkovať 4 skrutky na otvory vyznačené na obrázku, tak aby ešte ostala vzdialenosť medzi hlavičkou skrutky a stropom približne 1 cm.

5. Do vnútra opornej štruktúry vložiť odvodovú trubicu a

napojiť ho na spájací prstenec motorového sedla (odvodová trubica a upevňovacie pásky nie sú súčasťou vybavenia.

6. Zavesiť opornú štruktúru na 4 skrutky (pozrieť sa na

konanie č. 4). UPOZORNENIE: Strana opornej štruktúry s napojovacou škatulou zodpovedá strane kontrolného panelu na namontovanom odsávači pary.

7. Zaškrutkovať definitívne 4 skrutky.

8. Do otvorov , ktoré ostali voľné, pre bezpečnostné

upevnenie, vložiť a zaskrutkovať definitívne ďalšie 4 skrutky.

9. Uskotočniť elektrické napojenie do domácej siete,

elektrická sieť bude musieť byť zásobená iba po dokon čení inštalácie.

10. V prípade odsávacej činnosti (10A), napojiť druhý koniec

odsávacej trubice k odvodovému zariadeniu budovy. V prípade filtračnej č innosti (10F), namontovať deflektor F na opornú štruktúru a upevniť ho 4 skrutkami k príslušnemu strmeňu, nakoniec napojiť odvodovú trubicu k napájacemu prstencu, ktorý je umiestný na deflektori.

11. Spojiť dve horné diely dymovodu na kryt opornej štruktúry

takým spôsobom, aby otvory nachádzajúce sa na dieloch boli uložené jeden na strane kontrolného panela (napojovacia škatula) a druhý na opačnej strane. Zaskrutkovať dva diely s 6 skrutkami (3 pre každú stranu – pozrieť sa aj na nákres pre spojenie dvoch horných dielov dymovodu).

12. Upevniť opornú štruktúru spolu s vrchným dymovodom

v blízkosti stropa s 6 skrutkami (3 na každú stranu).

13. a. Priložiť spodnú/zadnú sekciu (BEZ kontrolného panela)

na zadnú častť odsávača pary, vopred pripevniť do polohy s 2 skrutkami (1 na každú stranu) b. Priložiť spodnú/prednú sekciu (S kontrolovým panelom) na prednú stranu odsávača pary, (b1) previesť elektrické napojenie medzi odsávačom pary a kontrolným panelom, (b2) vopred pripevniť do polohy s 2 skrutkami (jednu na každú stranu). c. Pripevniť k sebe dve spodné sekcie odsávača pary, použiť 6 skrutky (3 na každú stranu, pozrieť sa aj nákres na náčrte pre spojenie dvoch sekcii) Poznámka: Ak by obe spodné sekcie odsávača pary neboli perfekne v súlade, skúste uvoľniť všetky skrutky, zosúlaďte spodné sekcie odsávača pary aznovu zaskrutkujte skrutky.

14. Aplikovať 2 výložky (súčasť vybavenia) na zakrytie

upevňovacích bodov dielov spodného dymovodu (UPOZORNENIE! VÝLOŽKY PRE SPODNÝ DYMOVOD SÚ POZNATEĽNÉ, LEBO SÚ UŽŠIE A MENEJ HLBOKÉ). Širšie a hlbšie výložky sú na použitie pre horný dymovod a je potrebné vystrihnúť ich na mieru.

15. Napojiť elektrickú sieť prostredníctvom elektrického

centráneho panelu a skontrolovať správny chod odsávača pary. Inštalácia modelu určeného pre montáž na stenu Obr. 10-11 Prílohové upozornenia pre montáž:

• Skontrolovať, aby elektrické káble neboli poškodené. Vybrať a UCHOVAŤ skrutky, ktoré predbežne (kôli motívom dopravy) pripevňujú odsávač pary alebo skupinu komínov o skupinu odsávania. Kôli uľahčeniu montáže , dve časti je potrebné oddeliť. Skontrolovať, ako sú obe časti medzi sebou pripevnené, aby v príhodnom okamihu sa vedelo ako ich znovu spojiť (pozri aj Obr. 11 a činnosť 17). Upozornenie! Komín je určený pre inštaláciu vo filtračnej verzii U niektorých modelov v prípade, že si želáte použiť digestor v odsávacej verzii, je možné obrátiť hornú časť komína a zasunúť ju do spodnej časti komína tak, aby výstupné otvory už neboli viditeľné. Komíny, u ktorých je táto operácia možná rozpoznáte podľa upínacích bodov ku konzole G, ktoré sa nachádzajú aj na spodnej strane hornej časti komína.

1. Na stene, až po strop, vyznačiť s ceruzkou jednu čiaru

zodpovedajúcu stredovej linie, ktorá uľahčí jednotlivé konania pri inštalácii.

2. Priložiť náčrt na vŕtanie na stenu: zvislá čiara stredovej

osi vytlačenej na náčrte na vŕtanie musí zodpovedať stredovej čiare vyznačenej na stene, okrem toho, spodná časť náčtru na vŕtanie zodpovedá spodnej časti odsávača pary: mať na zreteli, že po ukončení inštalácie, spodná strana odsávača pary musí byť vzdialená od varnej plochy aspoň 50 cm v prípade elektrických ohňov a 75 cm v prípade plynových alebo kombinovaných ohňov.

3. Priložiť podstavcový strmeň na náčrt na v

ŕtanie, tak aby sa zhodoval s načrtnutým obdľžníkom, vyznačiť dva vonkajšie otvory a vyvŕtať ich, (vyznačiť a vyvŕtať aj vrchné otvory – 3a); zobrať dole náčrt na vŕtanie, vložiť do steny 4 hmoždinky a pripevniť s 2 skrutkami 5x45mm podstavcový strmeň odsávača pary.

4. Zavesiť odsávač pary na strmeň.

5. Regulovať vzdialenosť odsávača pary od steny.

6. Regulovať vodorovnú os odsávača pary.

7. Zobrať dole rám uhoľného filtra (pozri aj Obr. 3)

a vyznačiť s ceruzkou otvor pre definitívne upevnenie odsávača pary.

8. Zobrať dole odsávač pary zo strmeňa.45

9. Vyvŕtať otvor na vyznačenom bode (ø8mm – pozri

činnosť 7). Vložiť 1 hmoždinku do steny.

10. Priložiť podstavcový strmeň komínov „G“ ku stene

dotýkajúc sa stropa, vužiť podstavcový strmeň ako náčrt na vŕtanie (malá dierka vyznačená na podstavci sa musí zhodovať s predošle vyznačenou čiarou na stene – činnosť 1) vyznačiť s ceruzkou 2 otvory, vyvŕtať otvory (ø8mm), vložiť 2 hmoždinky. Pripevniť podstavcový strmeň ku stene s 2 skrutkami 5x45mm.

11. Zavesiť odsávač pary na spodný strmeň.

12. Pripevniť definitívne odsávač pary o stenu s 1 skrutkou

5x45 cm (BEZPODMIENEČNE NEVYHNUTNÁ), znovu namontovať rám uhoľného filtra (pozri aj Obr. 3)

13. Vykonať spojenie jednej trubice (povíjanová trubica na

pripevnenie nie je dodaná, je ju potrebné zakúpiť) na odvod dymov s prtencovým spojením uloženým nad jednotkou odsávacieho motora. V prípade použitia odsávača pary v odsávacej verzii, druhý koniec trubice bude musieť byť napojený na jeden aparát, ktorý vylúči dymy smerom von. V prípade, keď sa bude žiadať používať odsávač pary vo filtračnej verzii, bude potrebné upevniť deflektor „F“ o podstavcový strmeň komínov „G“ s 1 skrutkou a napojiť druhý koniec trubice o prstencové spojenie uložené na deflektori „F“.

14. Vykonať elektrické napojenie.

15. Vložiť vonkajší pokryt na motorovú skupinu až do

16. Vykonať napojenie žiaroviek a kontrolného panela (počas

tejto činnosti, pre väčšiu istotu, sa môže pripevniť s jednou skrutkou motorová skupina o vonkajší poktryt).

17. Vložiť vonkajší poktryt na skupinu motora až po koniec

chodu a pripevniť ho definitívne so 6 skrutkami.

18. Pripevniť strmeň „Z“ s dvoma skrutkami tak, aby

zablokovala spodnú sekciu teleskopického komína o múr (vonkajší pokryt)

19. Priložiť komíny a pripevniť ich hore o komínový

podstavec“G“ (19b) s dvoma skrutkami (19a). Znovu namontovanie rámu uhoľného filtra a filtra/filtrov tukov a overiť perfektný chod odsávača pary. Opis odsávača pary Obr. 1

3. rukoväť odpojenia protitukového filtra

4. Halógenna žiarovka

7. Východ vzduchu (iba pre použitie filtračnej verzie)

Činnosť V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia. a. Voľba rýchlosti 3 (v prípade veľkého množstva pary a dymov) b. Voľba rýchlosti 2 (v prípade piemerneho množstva pary a dymov) c. Voľba rýchlosti 1 ( v prípade malého množstva pary a dymov) d. Vypínač motora OFF. e. Vypínač svetla ON/OFF.

Údržba Skôr ako začína ktorákoľvek údržba, odpojiť odsávač pary z elektrického vedenia. Čistenie Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku). Na čistenie používať vlhké plátno s neutrálnymi tekutými čistiacími prostriedkami. Vyhnúť sa používania prostriedkov obsahujúcich škrabacie látky. NEPOUŽÍVAŤ ALKOHOL! Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny. Odmieta sa akákoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení. Protitukový filter Obr. 2 Udržuje častice tukov pochádzajúcich z varenia. Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacími prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom. Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia. Na odpojenie filtru tukov , potiahnúť rukoväť pružinového háku.46 Uhoľný filter (iba pre filtračnú verziu) Obr. 3 Udržuje nepríjemné zápachy pochádzajúce z varenia. Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej predľženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace. NEMÔŽE byť umývaný alebo regenerovaný. Odmontovanie Odstrániť filter pootočením o 90° rukovätí (g), ktoré ho pridržujú o odsávač pary. Montovanie Priložiť filter najprv zozadu, potom zpredu, upevnením ho na pozíciu s dvoma rukoväťmi.

Výmena žiaroviek Obr. 4 Vypnite odsávač z elektrickej siete. Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

• Pomocou jedného malého skrutkovača, zodvihnúť okraje žiarovky, aby sa mohla vybrať.

• Vytiahnúť poškodenú žiarovku a nahradiť ju novou 12V 20W 30° ø35 12V GU4.
