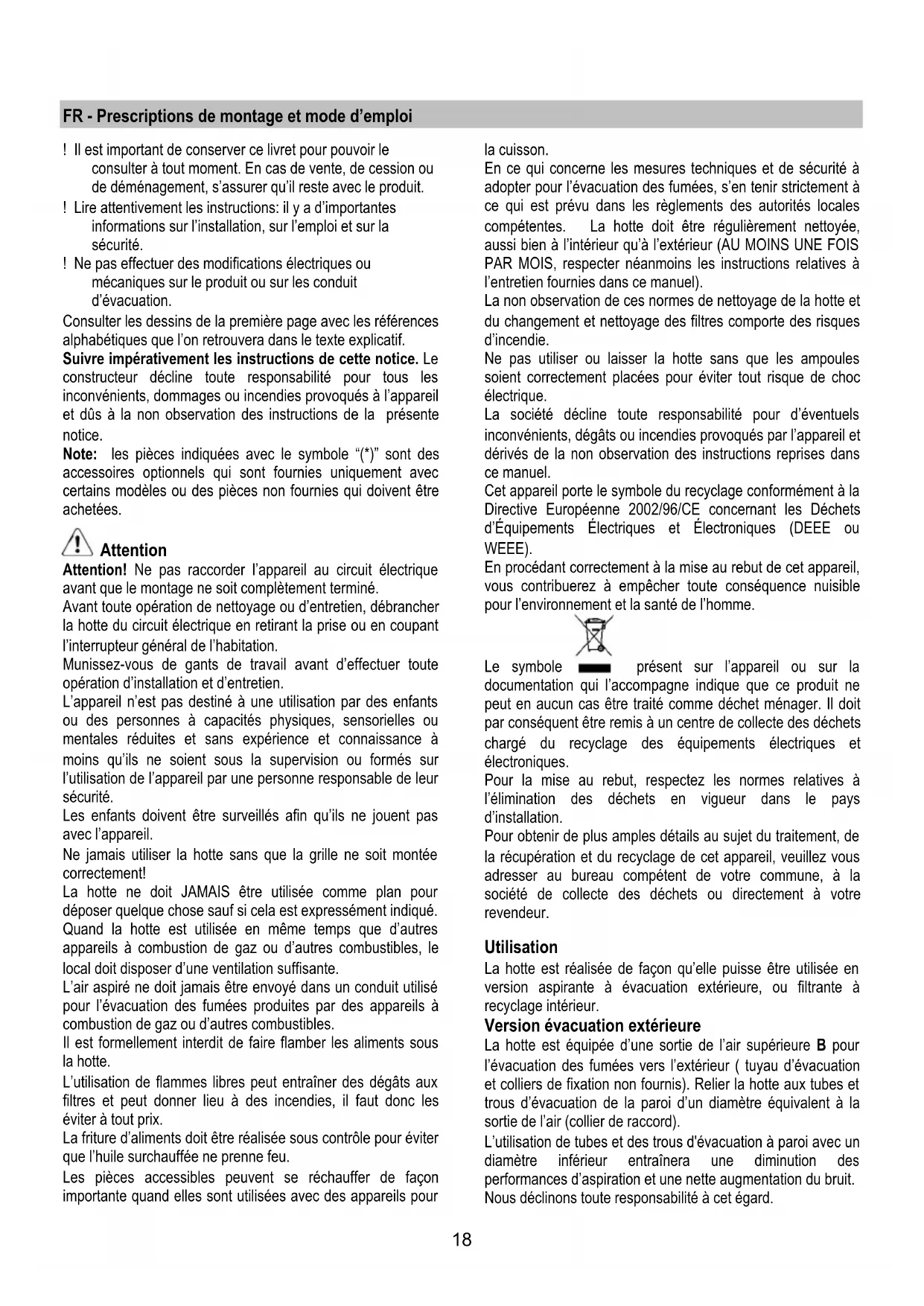

• Carry out the replacement and mount the new lightbulb by following instructions in the reverse. If the lights do not work, make sure that the lamps are fitted properly into their housings before you call for technical assistance.18 FR - Prescriptions de montage et mode d’emploi ! Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il reste avec le produit. ! Lire attentivement les instructions: il y a d’importantes informations sur l’installation, sur l’emploi et sur la sécurité. ! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d’évacuation. Consulter les dessins de la première page avec les références alphabétiques que l’on retrouvera dans le texte explicatif. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées. Attention Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. Munissez-vous de gants de travail avant d’effectuer toute opération d’installation et d’entretien. L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Utilisation La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Version évacuation extérieure La hotte est équipée d’une sortie de l’air supérieure B pour l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis). Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.19 ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). ! Éviter les variations excessives de section du tuyau. ! Utiliser un tuyau le plus lisse possible sur sa partie interne. ! Le matériau du tuyau doit être aux normes. Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Version recyclage Dans l’éventualité où il ne serait pas possible d’évacuer les fumées et les vapeurs de cuisson vers l’extérieur, il est possible d’utiliser la hotte dans la version recylcage, en effectuant le montage d’un filtre à charbon actif et d’un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d’un tuyau d’évacuation connecté à la sortie d’air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d’évacuation et colliers de fixation non fournis). Attention! Si la hotte est livrée sans filtre à charbon, celui- ci doit être commandé et monté avant la mise en service. Les modèles sans moteur d’aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d’aspiration (non fournie). Les instructions de raccordement sont fournies avec l’unité périphérique d’aspiration. Installation La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Branchement électrique La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Montage La hotte est disponible en 2 versions: modèle pour installation au mur et modèle pour installation au plafond. Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie.

• Pour faciliter l’installation, il est conseillé d’enlever temporairement les filtres à graisse et les autres parties dont il prévu le démontage dans la présente notice

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui- ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l’assemblage. Couvrir cette surface d’une protection et placer tous les éléments de la hotte et de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation). La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. Installation du modèle pour plafond (îlot) Fig. 5-6-7-8-9 Durant les phases de branchement électrique, coupez le courant depuis le tableau principal de l’habitation.

1. Réglez l’extension de la structure de support de la hotte,

la hauteur finale de la hotte dépend de ce réglage. Note: dans certains cas, la partie supérieure du treillis est fixé à la partie inférieure à l’aide d’une ou plusieurs vis, vérifier éventuellement et les enlever temporairement pour permettre le réglage de la structure de support.

2. Fixez les deux sections de la structure avec un total de

16 vis (4 pour chaque angle). Appliquez sur la section supérieure, par extensions supérieures au minimum, 1 ou 2 étriers ( sur la base de ce qui est prévu comme nécessaire) pour renforcer celle- ci. Dans ce but, procédez comme suit: a. élargir légèrement les étriers à fixer de manière à pouvoir les utiliser à l’extérieur de la structure. b. placer l’étrier de renfort immédiatement au-dessus du20 point de fixation des deux sections de la structure et fixez avec un total de 8 vis (2 pour chaque angle). Si celui-ci est fourni, fixez le deuxième étrier de renfort dans une position équidistante entre le premirer étrier de renfort et le côté supérieur du treillis, fixez avec 8 vis (2 pour chaque angle). Note: au moment de placer et de fixer le/les étrier(s) de renfort, assurez-vous que ceux-ci n’obstaclent pas la fixation facile du tuyau d’évacuation (version evacuation) ou du déflecteur (version recyclage).

3. Sur le plan vertical de la table de cuission, appliquez le

gabarit de perçage au plafond (le centre du gabarit devra corrrespondre au centre de la table de cuisson et les côtés devront être parallèles aux côtés de la table de cuisson – le côté du gabarit avec l’écriture FRONT correspond au côté du tableau de contrôle). Prédisposez le raccordement électrique.

4. Perçez comme indiqué (8 trous pour 8 chevilles à mur),

visser 4 vis sur les trous indiqués sur le dessin en laissant un espace entre la tête de la vis et le plafond d’environ 1 cm.

5. Introduisez le tuyau d’évacuation à l’intérieur de la

structure et raccordez-le à la bague de raccord du logement moteur (tuyau d’évacuation et colliers de fixation non fournis).

6. Accrochez la structure aux 4 vis (voir opération 4).

ATTENTION! Le côté de la structure avec la boîte de connexion correspond au côté du bandeau de commande une fois que la hotte est montée.

7. Serrez à fond les 4 vis.

8. Introduisez et vissez à fond les 4 autres vis sur les

orifices encore libres pour la fixation de sécurité.

9. Effectuez le raccordement électrique à l’alimentation de

l’habitation, rebranchez le courant uniquement après avoir terminé l’installation.

10. En cas de fonctionnement en version evacuation (10A),

raccordez l’autre extrémité du tuyau d’évacuation à la sortie d'air. En cas de fonctionnement en version recyclage (10F), montez le déflecteur F sur la structure et fixez-le à la bride prévue à cet effet à l’aide de 2 vis puis raccordez le tuyau d’évacuation à la bague de raccordement située sur le déflecteur.

11. Accoupler les deux sections supérieures de la cheminée

en couverture du treillis de façon à ce qu’une des ouvertures présentes sur les sections soit placée sur le même côté du panneau de commande (boîte de connexion) et l’autre sur le côté opposé. Visser les 2 sections à l’aide de 6 vis (3 par côté- voir également le schéma pour l’accouplement des deux sections).

12. Fixer au treillis la cheminée supérieure toute entière, à

proximité du plafond, à l’aide de 6 vis (3 par côté).

13. a. Appliquer la section inférieure/postérieure (SANS

panneau de contrôle) sur le côté postérieur de la hotte, préfixer en position à l’aide de 2 vis (1 par côté). b. Appliquer la section inférieure/antérieure (AVEC panneau de contrôle) sur le côté antérieur de la hotte, (b1) effectuer le raccordement électrique entre la hotte et le panneau de contrôle, (b2) préfixer en position à l’aide de 2 vis (une par côté). c. Fixer entre elles les deux sections inférieures de la cheminée, utiliser 6 vis (3 par côté, voir également le schéma pour l’accouplement des deux sections). Remarque: Si les deux parties de la cheminée inférieure NE devaient PAS être parfaitement alignées, essayer de dévisser un peu toutes les vis. Aligner les parties de la cheminée inférieure et resserrer à nouveau les vis.

14. Appliquez 2 bordures (fournies) afin de recouvrir les

points de fixation des parties de la cheminée inférieure (ATTENTION! LES BORDURES DE LA CHEMINÉE

INFÉRIEURE SONT RECONNAISSABLES CAR ELLES

SONT PLUS ÉTROITES ET MOINS PROFONDES). Les bordures les plus larges et les plus profondes doivent être utilisées pour la cheminée supérieure et coupées à la mesure désirée.

15. Rebranchez le courant en intervenant sur le tableau

électrique central et contrôlez le fonctionnement de la hotte. Installation du modèle pour mur - Fig. 10-11 Avertissements complémentaires pour l’installation:

• Contrôler que les câbles électriques ne soient pas endommagés. Enlever ET CONSERVER les vis qui fixent temporairement (pour motifs de transport) la hotte ou le groupe cheminées au groupe aspirant. Pour faciliter l’installation, les deux parties doivent être désassemblées. Vérifier comment les différentes parties sont fixées entre elle pour pouvoir répéter l’assemblage au moment opportun (voir également Fig. 11 et opération 17). Attention! La cheminée est prévue pour l’installation dans la version recyclage. Dans certains modèles, au cas où l’on souhaiterait utiliser la hotte dans la version évacuation, il est possible de renverser la section supérieure de la cheminée jusqu’à l’insérer dans la section inférieure de la cheminée, de façon à ce que les ouïe de sortie de l’air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuée, étant donné que les points de fixation à la bride G sont présents même dans la partie inférieure de la section supérieure de la cheminée.

1. Au moyen d’un crayon, tracer une ligne sur la paroi,

jusqu’au plafond, en correspondance de la ligne médiane de la table de cuisson afin de faciliter les opérations d’installation.

2. Appliquer le schéma de perçage contre la paroi: la ligne

médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte: il faut tenir compte du fait que, après avoir terminé l’installation, le côté inférieur de la hotte doit se trouver à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fourneaux électriques, et à 75 cm. en21 cas de fourneaux à gaz ou mixtes.

3. Poser la bride de support sur le schéma de perçage, en

le faisant coïncider avec le rectangle hachuré, marquer les deux trous externes puis percer les trous (marquer et effectuer les trous supérieurs 3a), retirer le schéma de perçage, insérer 4 chevilles pour le mur et fixer la bride de support de la hotte à l’aide de 2 vis de 5x45 mm.

4. Suspendre la hotte sur la bride.

5. Régler la distance de la hotte par rapport à la paroi.

6. Régler la position horizontale de la hotte.

7. Enlever le châssis du filtre à charbon (voir également

Fig. 3); depuis l’intérieur du groupe d’aspiration, marquer à l’aide d’un crayon le trou pour la fixation définitive de la hotte.

mm. – voir opération 7). Insérer une cheville pour le mur.

10. Appliquer la bride de support des cheminées „G“ contre

la paroi qui touche le plafond; utiliser la bride de support en tant que schéma de perçage (le petit oeillet obtenu sur le support doit coïncider avec la ligne précédemment tracée sur le mur – opération 1) puis marquer 2 trous à l’aide d’un crayon, percer les trous (ø 8 mm.), insérer les deux chevilles. Fixer la bride de support des cheminées contre la paroi, à l’aide de deux vis de 5x45 mm.

11. Accrocher la hotte sur la bride inférieure.

12. Fixer définitivement la hotte contre la paroi à l’aide d’une

vis de 5x45 mm. (ABSOLUMENT NECESSAIRE), remonter le châssis du filtre à charbon (voir également Fig. 3).

13. Effectuer la connexion entre le tuyau (tuyau et colliers de

fixation non fournis, à acheter séparément) pour l’évacuation des fumées et la bague de connexion qui se trouve au-dessus de l’unité moteur d’aspiration. L’autre extrémité du tuyau devra être connectée à un dispositif d’évacuation des fumées vers l’extérieur, en cas d’emploi de la hotte dans la version aspirante. Si l’on souhaite utiliser la hotte dans la version filtrante, il faudra fixer à la bride de support des cheminées „G“ le déflecteur „F“, à l’aide de 1 vis et connecter l’autre extrémité du tuyau à la bague de connexion qui se trouve sur le déflecteur „F“.

14. Effectuer le branchement électrique.

15. Insérer le revêtement externe au groupe moteur jusqu’à

16. Effectuer les branchements électriques entre les deux

parties (pendant cette opération, pour plus de sécurité, on peut fixer le groupe moteur au revêtement externe avec une vis).

17. Insérer le revêtement externe au groupe moteur jusqu’à

mi-course et fixer définitivement avec 6 vis.

18. Fixer la bride „Z“ avec deux vis afin que celle-ci puisse

bloquer au mur la section inférieure de la cheminée téléscopique (revêtement externe)

19. Appliquer les cheminées et fixer ces dernières en haut à

l’aide de 2 vis (19a) sur le support des cheminées „G“ (19b). Remonter le châssis du filtre à charbon et le/les filtre(s) à graisse et contrôler le fonctionnement parfait de la hotte. Description de la hotte Fig. 1

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-graisse

6. Cheminée télescopique

7. Sortie de l’air (uniquement pour emploi dans la version

recyclage) Fonctionnement Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson. a. touche selection puissance d’aspiration maximum b. touche selection puissance d’aspriration moyenne c. touche selection puissance d’aspiration minimum d. touche OFF aspiration e. touche ON/OFF éclairage

Entretien Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. Nettoyage La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Filtre anti-gras Fig. 2 Il retient les particules de graisse issues de la cuisson. Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.22 Filtre à charbon actif (uniquement pour version recyclage) Fig. 3 Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénéré. Démontage Enlever le filtre en tournant de 90° les attaches (g) qui le fixent à la hotte. Montage Placer le filtre d’abord postérieurement et puis antérieurement en le fixant à sa position à l’aide des deux attaches (g). Remplacement des lampes Fig. 4 Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides.

• A l’aide d’un petit tournevis plat, faire levier sur le bord de l’ampoule et l’extraire.

• Retirer l’ampoule grillée et remplacez la par une ampoule de 12V 20W MAX 30° Ø35 GU4.
