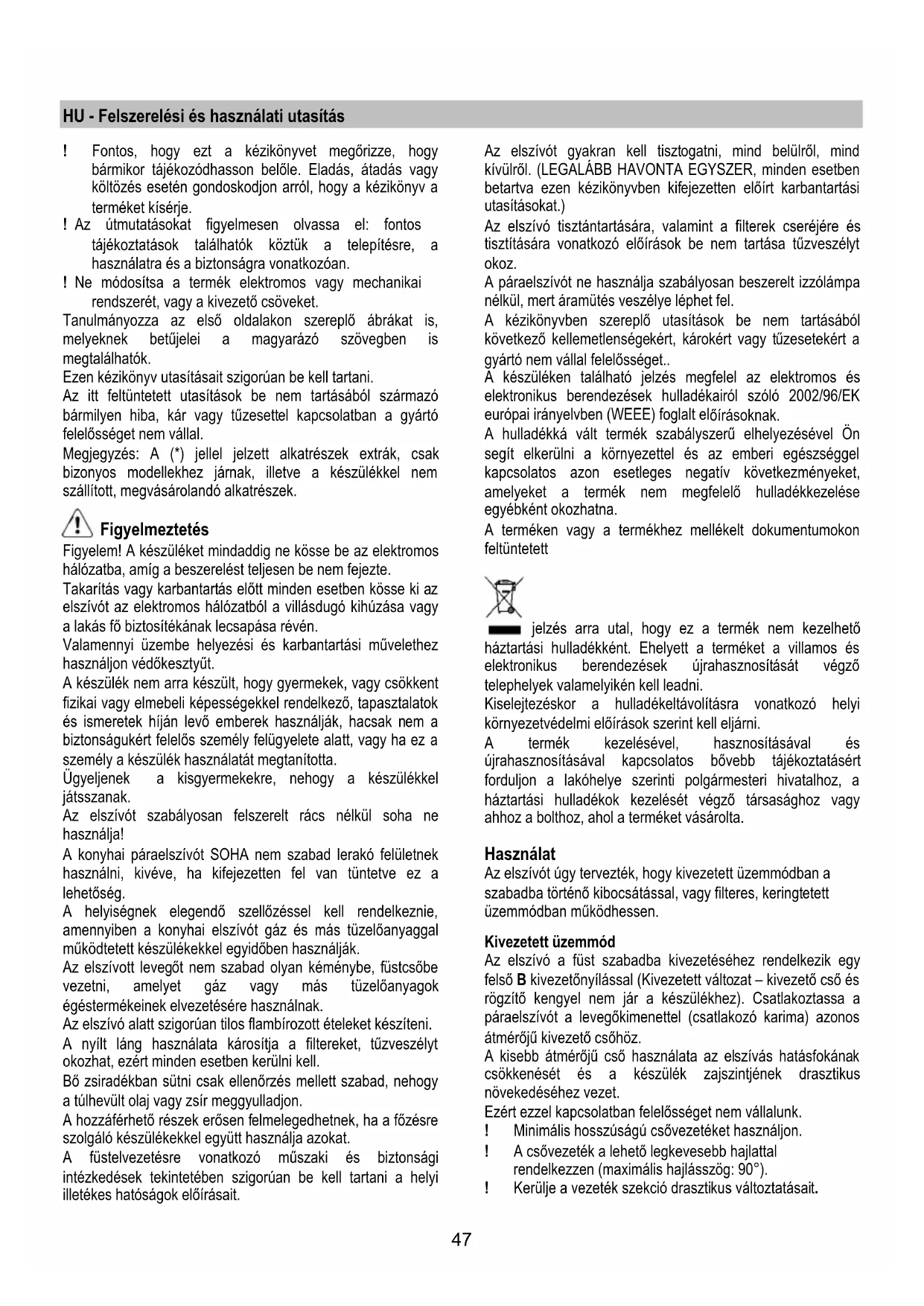

• Uskutočniť montáž novej žiarovky opačným spôsobom. Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overiť správne nasadenie žiaroviek do sedla.47 HU - Felszerelési és használati utasítás ! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. ! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. ! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. Tanulmányozza az első oldalakon szereplő ábrákat is, melyeknek betűjelei a magyarázó szövegben is megtalálhatók. Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek. Figyelmeztetés Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt. A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította. Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak. Az elszívót szabályosan felszerelt rács nélkül soha ne használja! A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség. A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják. Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak. Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni. A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon. A hozzáférhető részek erősen felmelegedhetnek, ha a főzésre szolgáló készülékekkel együtt használja azokat. A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.) Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel. A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget.. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt el őírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. Használat Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen. Kivezetett üzemmód Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez). Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. ! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a vezeték szekció drasztikus változtatásait.48 ! A használandó vezeték belseje a lehető legsimább legyen. ! A vezeték anyaga az előírásban elfogadottaknak megfelelő legyen. Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni! Keringtetett üzemmód Ha nem lehet a főzés füstjét és gőzét a szabadba kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben a G tartóra (kengyel) felszereli az F deflektort és egy aktív szenes filtert. Igy a füst és pára a felső B kivezető nyíláshoz kötött kivezető cső és összekötő gyűrű segítségével a felső H rácsozaton át visszacirkulál (Kivezető cső és rögzítő bilincsek nem járnak a készülékhez). Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni. Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket. A bekötési útmutató az elszívó egységhez van mellékelve. Felszerelés A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 75cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni. Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. FIGYELEM! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. Felszerelés Az elszívó két változatban kapható: fali modell és mennyezetre szerelhető modell (sziget). PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.

• A telepítés megkönnyítése érdekében javasoljuk, hogy ideiglenesen távolítsa el a zsírszűrőt és minden olyan más alkatrészt, amelyeknek le- és felszerelése engedélyezett, és ez itt le van írva. Ezeket az alkatrészeket a telepítés befejeztével vissza kell szerelni. A leszereléshez lásd a megfelelő bekezdéseket.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték), van-e egy villamos csatlakozó aljzat, és a füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára falnyílás készítése). Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa. A mennyezetre szerelhető modell (sziget) felszerelése ábra 5-6-7-8-9 Az elektromos csatlakoztatási munkálatok során kapcsolja le az elektromos áramot a hálózati áramelosztó doboz kikapcsolásával.

1. Állítsa be az elszívó tartó helyét, mely a páraelszívó

végleges magasságát meghatározza. Figyelem: némely esetben a arostély felső része 1, vagy több csavarral rögzített az alsó részhez. A a tartó szerkezet beállításához ellenőrizze, szükség esetén ideiglenesen távolítsa el az alsó részt.

2. Rögzítse egymáshoz a két részt a 16 csavarral (4 db

sarkonként) A minimálisnál nagyobb magassághoz, a felső részre rögzítse fel 1 vagy 2 kapcsot (az eszközcsomagban mellékelt darabszám függvényében). Az alábbiak szerint járjon el: a. Lazítsa ki a kapcsokat oly mértékben, hogy azokat a szerkezet külső felületére rögzíteni tudja. b. A kapcsokat közvetlenül a két szerkezei elem rögzítőpontja felé helyezze, majd csavarozza rá a 8 csavarral (sarkonként 2 csavar). c. Amennyiben van, rögzítse a második kapcsot az első kapocstól és a rostély felső oldalától egyenlő távolságra 8 csavarral (sarkonként 2 csavar). Figyelem: a rögzítő kapocs (kapcsok) pozícionálásakor győzödjön meg róla, hogy azok elhelyezése ne49 akadályozza az elvezető csőhöz (elszívó változat), illetve a deflektorhoz (szűrős változat) való könnyű hozzáférést.

3. A főzőlapra merőlegesen állítsa be a plafonhoz rögzítő

panelt (a panel középvonala egybe kell essen a főzőlap középvonalával, az oldalai legyenek párhuzamosak a főzőlap oldalaival – a panel FRONT felíartú oldala a vezérlőpanel felé legyen). Vezessbe az elektromos csatlakozást.

4. A jelölés szerint fúrja fel (8 furat a 8 tiplihez), hajtsa be az

ábrán jelölt módon a 4 csavart, oly módon, hogy maradjon egy kb 1 cm-s rés a csavarfej és a plafon között.

5. Vezesse be az elvezető csövet a rostély belsejébe és

kösse rá a motorkabin gyűjtő győrőjére (elvezető cső és rögzítő bilincs nenm kellék

6. Akassza be a rostélyt a 4 csavarba (Ld. 4. lépés).

VIGYÁZAT! A rostély csatlakozó dobozos oldala egybe kell essen a felszerelt elszívó vezérlőpanelével.

7. Húzza be teljesen a 4 csavart.

8. Helyezze be és teljesen hajtsa be a savarokat a

szabadon hagyott 4 biztonsági rögzítésbe.

9. Kösse a hálózatra, feszültség alá kizárólag a beszerelés

befejezte után helyezze a készüléket.

10. Elszívó üzemmúdban (10A) kösse az elvezetőcső másik

végét kösse a lakás elvezető rendszerébe. Szűrő üzemmódban (10F) , szerelje az F deflektort a rostélyra és rögzítse 4 csavarral a megfelelő kapcshoz, majd a kösse az elvezető csövet a deflektoron kialakított csatlakozó gyű rűre.

11. Ilessze össze a tűzhelyet fedő rostély 2 felső részét , oly

módon, hogy a részeken lévő nyílások egyike a vezérlőpanel oladlára (kapcsolódoboz), másika pedig az ellentétes odlalra kerüljön. Rögzítse egymáshoz a két részt a 6 csavarral (oldalanként 3- ld a rajzon lévő illesztési tervet).

12. Illessze a rostélyt a tűzhely komplett felső részéhez, a

plafon közelébe a 6 csavarral (oldalanként 3)

13. a. A (vezérlőpult NÉLKÜLI) alsó/hátsó részt helyezze

a csuklya hátsó oldalára, 2 csavarral (oldalanként 1) állítsa pozícióba. b. A VEZÉRLŐPULTTALI rendelkező alsó/hátsó részt helyezze a csuklya elülső oldalára, (b1) alakítsa ki a csuklya és a vezérlőpanel közötti elektromos kapcsolatot , (b2) rögzítse 2 csavarral (oldalanként 1). c. Rögzítse egymáshoz a tűzhely alsó részének két felét, a 6 csavar segítségével (oldalanként 3, ld az illesztési rajzot) Figyelem: Ha a tűzhely alsó részének két fele NEM illeszkedne tökéletesen, próbálja meg az összes csavar kilazításával a részeket egymáshoz passzítani, majd újból húzza meg a csavarokat

14. Tegye fel a csavarfedőket (csomagban) a tűzhely alsó

része illesztőpontjainak elfedésére (Figyelem! AZ ALSÓ RÉSZ FEDŐI FELISMERHETŐEK SZŰKEBB ÉS RÖVIDEBB FORMÁJUKRÓL). A szélesebb és hosszabb takarók a felső részhez valóak, méretre vágandóak.

15. Kapcsolja be a készüléket a központo vezérlőpanellen,

majd ellenőrizze a csuklya helyes működését. A fali modell felszerelése ábra 10-11 További installációs utasítások:

• Ellenőrizze, hogy az elektromos vezetékek nem sérültek-

Csavarja ki és ŐRIZZE MEG a kürtőt, vagy a kéményrészt az elszívóhoz (szállítási okból) ideiglenesen rögzítő csavarokat A felszerelés könnyítése céljából a két rész szét van szerelve. Ellenőrizze, hogyan vannak egymáshoz rögzítve az egyes részek, hogy azt szükség esetén ismét összeszerelhesse. (ld 11. ábra és a 17. pontban leírtak). Figyelem! A kürtő keringtetett üzemelésű beszerelésre van előkészítve! Egyes modellek esetében, ha az elszívót kivezetett üzemelésű változatban kívánja használni, a kürtő felső darabját meg lehet fordítani, és beilleszteni a kürtő alsó részébe, úgy, hogy a levegő kivezető nyílások ne látszódjanak. Az olyan kürtők, amelyeknél ezt a műveletet el lehet végezni, arról lehet felismerni, hogy a G kengyel rögzítő pontjai a kürtő felső darabjának alsó oldalán is megtalálhatók.

1. Ceruzával a jelölje be a falon a középvonalat, a

beszerelési munkálatok megkönnyítéséhez.

2. helyezze a fúrósablont a falra: a sablonon megjelölt

középvonal egybe kell essen a falon megjelölt középvonallal, valamint a sablon alsó szegélye egybe kell essen az elszívó csuklya alsó szélével: szemelőtt tarva, hogy a csuklya alsó része véglegesen beszerelt állapotban elektromos tűzhely esetén a főzőlaptól minimum 50 cm-re, gáz-vagy vegyesüzemű tűzhelynél 75 cm távolságra kell legyen.

3. Támassza a tartó kapcsot a fúrósablonra, a szaggatottan

jelzett négyszögnek megfelelően, jelölje be a két külső lukat, majd fúrja ki (jelölje be, majd fúrja ki a két felső lukat is – 3a); vegye le a fúrósablont, helyezze be a 4 tiplit a falba, majd 2 5x45mm csavarral rögzítse a csuklya tartó kapcsát.

4. Ültesse rá a csuklyát a tartó kapcsopkra.

5. Szabályozza be a csuklya faltól való távolságát.

6. Állítsa be a csuklya tengelyének függőleges magasságát.

7. Szedje le a szénfilter burkolatot (ld.3. ábra) majd

ceruzával jelölje be a csuklya végleges rögzítési helyének a furatait.

8. Emelje le a csuklyát a a kapcsokról.

9. Fúrja ki a megjelölt helyen (Ø8mm - ld 7. lépés).

Helyezzen be 1 tiplit.

10. Helyezze a „G“ kürtőtartó kapcsot a plafoni oldalhoz, a

tartókapcsot használva fúrósablonként (a kapocs kicsi bemélyedése essen egybe a falon az előbb megjelölt vonallal – 1. lépés) és jelölje ki ceruzával a 2 furat helyét, fúrja ki (Ø8mm), majd helyezzen be 2 tiplit. 2 db 5x45mm-es csavarral rögzítse a falhoz a kürtőtartó kapcsot.

11. Ültesse rá a csuklyát az alsó kapocsra.

12. Véglegesen rögzítse a falhoz a csuklyát 1 db 5x45mm-es

csavarral (ABSZOLÚT SZÜKSÉGES), szerelje vissz a szénfilter burkolatot (ld. 3. ábra).50

13. Kösse rá a füstelvezető csövet (cső, és csőkengyel nem

tartozék) az elszívó motor egysége fölé helyezett csatlakozógyűrűre. A cső másik vége a kültéri elvezető diszpozitívhoz csatlakoztatandó, elszívó változatú készülék esetén. Szűrös modelleknél, az “F” deflektort a “G” kürtőtartó kapcsokhoz kell rögzíteni 1 csavarral, majd a cső másik végét az “F” deflektoron kialakított csatlakozógyűrűhöz

14. Kösse rá az elektromos hálózatra.

15. Helyezze fel a motorház külső burkolatát félig.

16. Kösse be a lámpák, illetve a vezérlőpanel elektronikáját (a

művelet alatt, biztonsági okokból a motor egységet a külső burkolathoz erősítheti egy csavarral).

17. helyezze a akülső borítást a motor egységre, majd

rögzítse véglegesen 6 csavarral.

18. Rögzítse a „Z“ kapcsot két csavarral, oly módon, hogy az

a teleszkópos kürtő alsó részét a falhoz erősítse (külső burkolat).

19. tegye fel a kürtőt és rögzítse felül 2 csavarral (19a) „G“

kürtőtartó kapcshoz (19b). A készüléket a vezérlőpanel segítségével helyezze áram alá, és ellenőrizze az elszívó korrekt működését. Az elszívó leírása ábra 1

3. Zsírszűrő filter kiakasztó horog

6. Teleszkópos kürtő

7. Levegő kimenet (csak keringtetett üzemmódban történő

használat esetén) Működése Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább. a. 3 sebesség választó (sok gőz és füst esetére) b. 2 sebesség választó kapcsoló (közepes mennyiségű gőz és füst esetére) c. 1 sebesség választó kapcsoló (kevés füst és gőz esetére) d. Világítás KI motor. e. Világítás BE/KI billentyű.

Karbantartás Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Tisztítás Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk. Zsírszűrő filter ábra 2 Visszatartja a főzésből eredő zsírrészecskéket. Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot. Szénfilter (csak keringtetett változat esetén) ábra 3 Magában tartja a főzésből származó kellemetlen szagokat. A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni Szétszerelés A szűrőt az elszívóhoz rögzítőt gombokat (g). 90° -kal elfrogatva vegyek ki a szűrőt Összeszerelés Ellőször hátul, majd elől rögzítse a filtert a helyére, a két gomb segítségével(g). Égőcsere ábra 4 Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

• A lámpa kivételéhez egy kis laposfejű csavarhúzóval emelje meg az izzó széleit.

• Csavarja ki a cserélendő izzót, és tegyen be helyette egy újat (12 V, 20 W, 30°, Ø35, 12V, GU4).
