Termék típusa	Konyhai páraelszívó
Márka	Fagor
Modell	CFP60AX
Használat	Elszívó (kültéri elvezetés) vagy recirkulációs (belső újrahasznosítás) változat
Sebességszám	4 (sebesség 1-től 4-ig)
Világítás	Halogén, 12 V, 20 W max, G4 foglalat
Elektromos táplálás	220-240 V ~ 50 Hz (ellenőrizze az adattáblán)
Csatlakozási átmérő	150 mm
Minimális távolság a főzőlaptól (elektromos)	50 cm
Minimális távolság a főzőlaptól (gáz/vegyes)	65 cm
Zsírszűrő	Fém, mosható (legalább havonta egyszer)
Aktív szénszűrő	Recirkulációs változathoz, cseréje maximum 4 havonta (nem mosható)
Külső tisztítás	Nedves ruhával semleges folyékony mosószerrel; ne használjon alkoholt vagy súrolószert
Lámpák cseréje	Húzza ki a készüléket; használjon halogén lámpát G4 12 V 20 W max
Biztonság	Karbantartás előtt áramtalanítsa; ne használja rács nélkül; kerülje a nyílt lángokat; tartsa be a minimális távolságokat
Kültéri elvezetés változat	Elvezetőcső nem tartozék (átmérő 150 mm), kb. 10°-os felfelé lejtés
Recirkulációs változat	Aktív szénszűrőt igényel (nem tartozék)
Elérhető alkatrészek	Zsírszűrő, szénszűrő, halogén lámpák G4 12 V 20 W

Gyakran ismételt kérdések - CFP60AX FAGOR

Hogyan kell felszerelni a Fagor CFP60AX páraelszívót?

A telepítésnek be kell tartania a minimális távolságokat: 50 cm elektromos tűzhelynél, 65 cm gáz- vagy vegyes tűzhelynél. Használja a falnak megfelelő dübeleket. Elszívó változatnál csatlakoztasson egy 150 mm átmérőjű csövet enyhe felfelé lejtéssel. Recirkulációs változatnál szereljen be egy aktív szénszűrőt (nem tartozék). Minden beavatkozás előtt húzza ki a készüléket.

Mekkora a minimális távolság a páraelszívó és a tűzhely között?

A főzőfelület és a páraelszívó legalacsonyabb része közötti minimális távolság 50 cm elektromos tűzhelyeknél, és 65 cm gáz- vagy vegyes tűzhelyeknél. Ha a tűzhely utasításai nagyobb távolságot írnak elő, kövesse azokat.

Hogyan tisztítsuk a Fagor CFP60AX páraelszívót?

Húzza ki a páraelszívót. Tisztítsa meg a külső felületet nedves ruhával és semleges folyékony mosószerrel. Ne használjon alkoholt vagy súrolószereket. A fém zsírszűrő kézzel vagy mosogatógépben alacsony hőmérsékleten mosható havonta egyszer. A szénszűrő (recirkulációs változat) nem tisztítható, 4 havonta ki kell cserélni.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrőt maximum 4 havonta kell cserélni, intenzív használat esetén gyakrabban. Nem tisztítható és nem regenerálható. Ezt a szűrőt csak recirkulációs változatban használják.

Hogyan cseréljük a páraelszívó izzóit?

Először húzza ki a páraelszívót. Győződjön meg arról, hogy az izzók hidegek. Egy kis lapos csavarhúzóval távolítsa el a védőt. Cserélje ki a hibás izzót egy 12 V - 20 W max - G4 halogén izzóra. Ne érintse meg az izzót kézzel. Zárja vissza a lámpatestet pattintással.

Mi a teendő, ha a páraelszívó nem működik?

Először ellenőrizze, nincs-e áramkimaradás, és hogy ki van-e választva egy sebesség. Ha a páraelszívó működés közben leáll, ellenőrizze a megszakítót. Ha a probléma továbbra is fennáll, forduljon szakképzett technikushoz.

A páraelszívó zajos, mit tegyek?

A túlzott zaj származhat a rosszul telepített elvezetőcsőből (túl sok könyök, 150 mm-nél kisebb átmérő) vagy a piszkos zsírszűrőből. Ellenőrizze azt is, hogy a páraelszívó megfelelően van-e rögzítve. A túl magas sebesség is növelheti a zajt.

Használható a páraelszívó zsírszűrő nélkül?

Nem, feltétlenül szükséges a páraelszívót a megfelelően felszerelt zsírszűrővel használni. A szűrő nélküli használat károsíthatja a motort és tűzveszélyt jelent.

Hogyan válthatok az elszívó változatról a recirkulációs változatra?

A páraelszívó recirkulációs változatban történő használatához először távolítsa el a szénszűrőt, ha van (az elszívóhoz). Ezután szereljen be egy új aktív szénszűrőt a páraelszívó mindkét oldalára (nem tartozék). A levegőt zsírtalanítják és szagtalanítják, mielőtt a felső rácsán keresztül visszavezetnék a helyiségbe.

Hol találom a Fagor CFP60AX páraelszívó alkatrészeit?

A cserealkatrészek (zsírszűrő, szénszűrő, halogén izzók) beszerezhetők a szokásos kereskedőtől vagy a Fagor hivatalos vevőszolgálatától. Csak eredeti vagy ajánlott kompatibilis alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ CFP60AX FAGOR

HU Felszerelési és használati utasítás

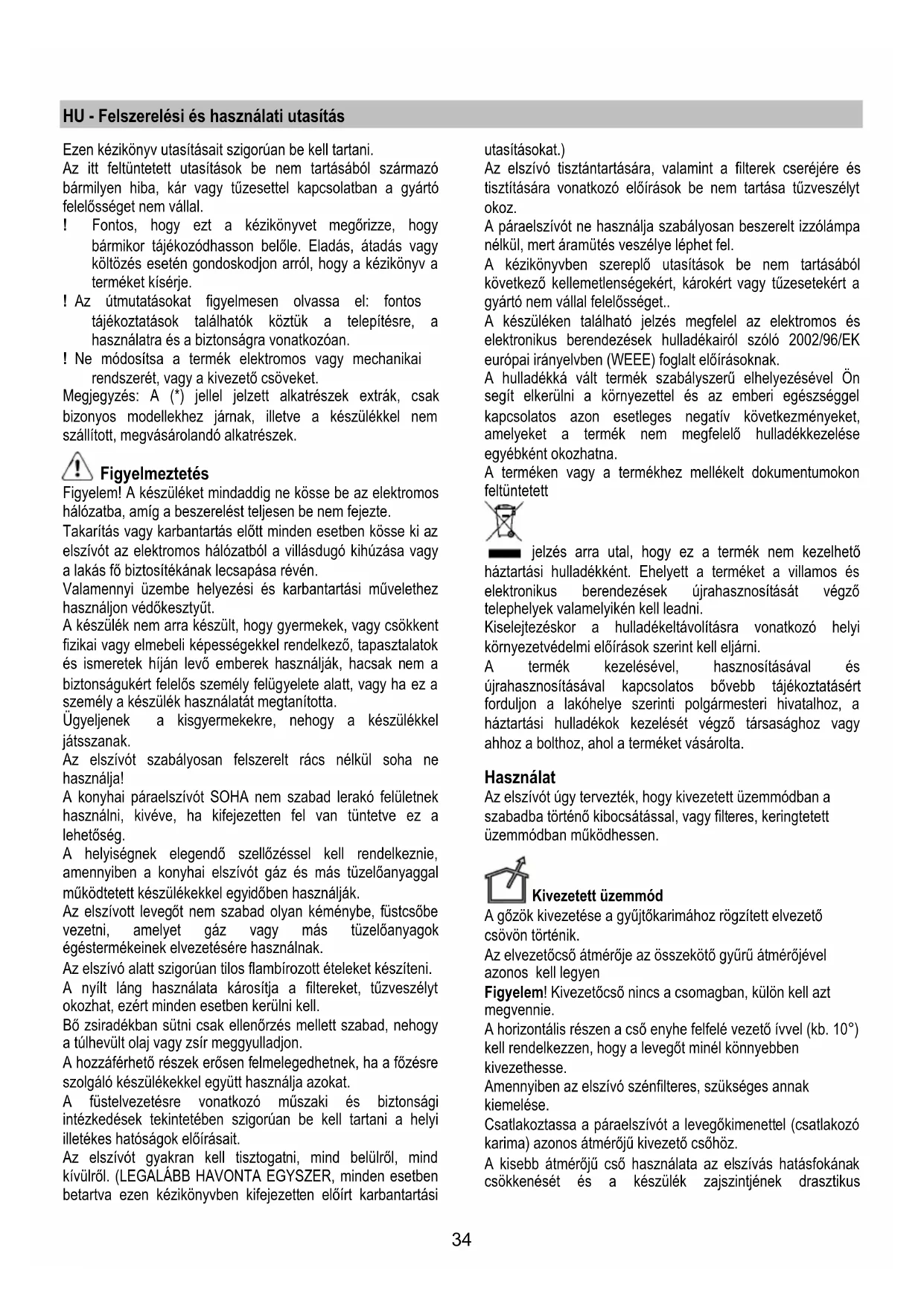

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyüt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak.

Az elszívót szabályosan felszerelt rács nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

A hozzáférhető részek erősen felmelegedhetnek, ha a főzésre szolgáló készülékekkel együtt használja azokat.

A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető ási hulladékként. Ehelyett a terméket a villamos és nikus berendezések újrahasznosítását végző lyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bövebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

A gözök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.

A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus

növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a vezeték szekció drasztikus változtatásait.
! A használandó vezeték belseje a lehető legsimább legyen.
! A vezeték anyaga az előírásban elfogadottaknak megfelelő legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni öket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Figyelem! a kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszolgálat végezheti!

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

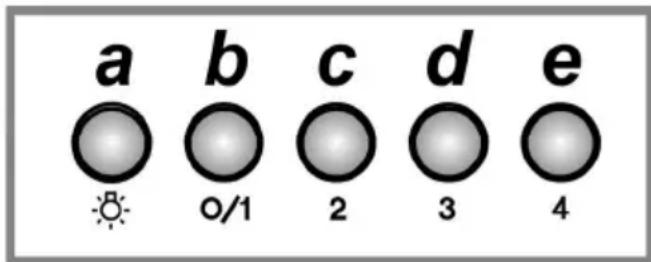

Működése

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

a. világítás kapcsoló BE/KI
b. Motor KI kapcsoló/ 1. sebesség
c. 2. sebesség kiválasztás
d. 3. sebesség kiválasztás
e. 4. sebesség kiválasztás

Működési rendellenességek

JELENSÉG MEGOLDÁS
A konyhai szagelszívó nem működik.	Ellenőrizze, hogy:• nem szakadt-e meg az áramellátás.• kiválasztott-e egy sebességet.
A szagelszívó gyenge hatásfokkal működik...	Ellenőrizze, hogy:• A kiválasztott működés sebesség elegendő-e a keletkezett füst és pára mennyiségéhez.• A konyha megfelelő szellőzéssel rendelkezik-e ahhoz, hogy a keringtetéshez levegőt szívjon be.• Az elvezetőcső rendszer az elszívó hatásfokának csökkenését eredményezi. Forduljon szakemberhez.• Nem használódott-e el a szénfilter (keringtetett változatban működő elszívó).
A páraelszívó rendes üzemelés közben kikapcsolt	Ellenőrizze, hogy:• nem szakadt-e meg az áramellátás.• az omnipoláris megszakító nem kapcsolt-e be.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 10-25

Visszatartja a főzésböl eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 24

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Vegye ki a zsírszűrőket.

Mindkét oldalra helyezzen fel egy szénfiltert és rögzítse az elszívóhoz.

Helyezze vissza a zsírszűrőket.

Égőcsere

ábra 26

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.

1. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
