Typ produktu	Kuchyňská digestoř
Značka	Fagor
Model	CFP60AX
Použití	Odsávací verze (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Počet rychlostí	4 (rychlosti 1 až 4)
Osvětlení	Halogenová, 12 V, max 20 W, patice G4
Elektrické napájení	220-240 V ~ 50 Hz (zkontrolujte na typovém štítku)
Průměr připojení	150 mm
Minimální vzdálenost od varné desky (elektrická)	50 cm
Minimální vzdálenost od varné desky (plynová/kombinovaná)	65 cm
Tukový filtr	Kovový, pratelný (alespoň jednou za měsíc)
Uhlíkový filtr	Pro recirkulační verzi, výměna maximálně každé 4 měsíce (nepratelný)
Čištění vnějšího povrchu	Vlhký hadřík s neutrálním tekutým čisticím prostředkem; nepoužívejte alkohol ani abrazivní prostředky
Výměna žárovek	Odpojte spotřebič; použijte halogenovou žárovku G4 12 V max 20 W
Bezpečnost	Před údržbou odpojte; nepoužívejte bez mřížky; vyhněte se otevřenému ohni; dodržujte minimální vzdálenosti
Venkovní odvodní verze	Odvodní potrubí není součástí dodávky (průměr 150 mm), sklon směrem nahoru cca 10°
Recirkulační verze	Vyžaduje uhlíkový filtr (není součástí dodávky)
Dostupné náhradní díly	Tukový filtr, uhlíkový filtr, halogenové žárovky G4 12 V 20 W

Často kladené otázky - CFP60AX FAGOR

Jak nainstalovat digestoř Fagor CFP60AX?

Instalace musí dodržovat minimální vzdálenosti: 50 cm pro elektrický sporák, 65 cm pro plynový nebo kombinovaný sporák. Použijte dodané hmoždinky vhodné pro vaši stěnu. Pro odsávací verzi připojte potrubí o průměru 150 mm s mírným stoupáním. Pro recirkulační verzi nainstalujte uhlíkový filtr (není součástí dodávky). Před jakýmkoli zásahem spotřebič odpojte.

Jaká je minimální vzdálenost mezi digestoří a sporákem?

Minimální vzdálenost mezi varnou plochou a nejnižší částí digestoře je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Pokud pokyny ke sporáku udávají větší vzdálenost, řiďte se jimi.

Jak čistit digestoř Fagor CFP60AX?

Digestoř odpojte. Vnější povrch čistěte vlhkým hadříkem a neutrálním tekutým čisticím prostředkem. Nepoužívejte alkohol ani abrazivní prostředky. Kovový tukový filtr myjte ručně nebo v myčce nádobí při nízké teplotě jednou měsíčně. Uhlíkový filtr (recirkulační verze) se nečistí, musí se vyměnit každé 4 měsíce.

Jak často je třeba měnit uhlíkový filtr?

Uhlíkový filtr je třeba měnit maximálně každé 4 měsíce, nebo častěji při intenzivním používání. Nelze jej čistit ani regenerovat. Tento filtr se používá pouze v recirkulační verzi.

Jak vyměnit žárovky digestoře?

Nejprve digestoř odpojte. Ujistěte se, že jsou žárovky studené. Pomocí malého plochého šroubováku sejměte kryt. Vadnou žárovku vyměňte za halogenovou žárovku 12 V - max 20 W - G4. Nedotýkejte se žárovky holýma rukama. Zavřete kryt zacvaknutím.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda byla zvolena rychlost. Pokud se digestoř během provozu zastaví, zkontrolujte jistič. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

Digestoř vydává hluk, co dělat?

Nadměrný hluk může být způsoben špatně nainstalovaným odvodním potrubím (příliš mnoho ohybů, průměr menší než 150 mm) nebo znečištěným tukovým filtrem. Zkontrolujte také, zda je digestoř správně upevněna. Příliš vysoká rychlost může také zvýšit hluk.

Je možné používat digestoř bez tukového filtru?

Ne, je nezbytné používat digestoř s řádně nasazeným tukovým filtrem. Používání bez filtru může poškodit motor a představuje riziko požáru.

Jak přejít z odsávací verze na recirkulační?

Pro použití digestoře v recirkulační verzi musíte nejprve odstranit uhlíkový filtr, pokud je přítomen (pro odsávání). Poté nainstalujte nový uhlíkový filtr na každou stranu digestoře (není součástí dodávky). Vzduch bude odmaštěn a zbaven pachů předtím, než bude vrácen do místnosti horní mřížkou.

Kde sehnat náhradní díly pro digestoř Fagor CFP60AX?

Náhradní díly (tukový filtr, uhlíkový filtr, halogenové žárovky) jsou k dispozici u vašeho běžného prodejce nebo autorizovaného servisu Fagor. Používejte pouze originální nebo doporučené kompatibilní díly.

NÁVOD K OBSLUZE CFP60AX FAGOR

CS Návod na montáž a používání

SK Návod k montáži a užití

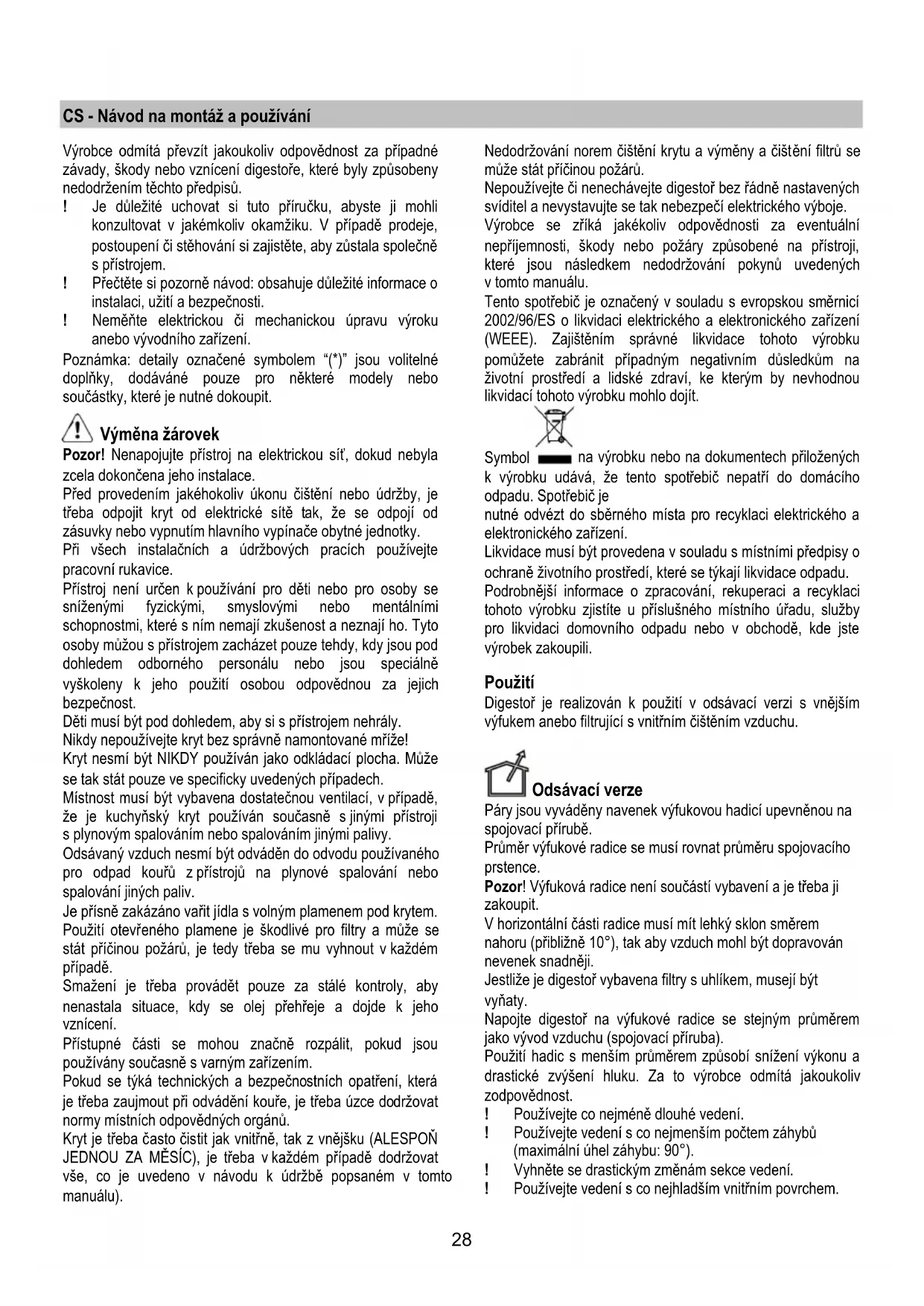

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte prístroj na elektrickou sít, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požáru, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnici 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je realizován k použití v odsávací verzi s vnějším výfukem anebo filtrující s vnitřním čištěním vzduchu.

Odsávací verze

Páry jsou vyváděny navenek výfukovou hadicí upevněnou na spojovací přírubě.

Průměr výfukové radice se musí rovnat průměru spojovacího prstence.

Pozor! Výfuková radice není součástí vybavení a je třeba ji zakoupit.

V horizontální části radice musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být dopravován nevenek snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na výfukové radice se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití hadic s menším průměrem způsobí snížení výkonu a drastické zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejméně dlouhé vedení.
! Používejte vedení s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se drastickým změnám sekce vedení.
! Používejte vedení s co nejhladším vnitřním povrchem.

! Materiál použitý pro vedení musí odpovídat platným normám.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a vůní. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od síte v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor: dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

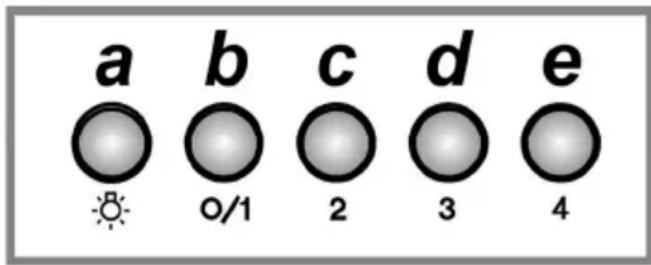

a. spínač osvětlení ON/OFF.
b. vypínač OFF/rychlost 1
c. volba rychlosti 2
d. volba rychlosti 3
e. volba rychlosti 4

Špatné fungování

PŘÍZNAKY RESENI
digestoř nefunguje...	Ověřte si zda:nedošlo k přerušení dodávky proudu.byla zvolena rychlost provozu.
Digestoř má nedostatečný výkon...	Ověřte si zda:Zvolená rychlost motor je postačující pro uvolněný objem kouře a par.Kuchyně je dostatečně ovzdušněna, s odpovídajícím přívodem vzduchu.Systém výfukových hadic snižuje účinnost digestoře. Obrat’te se na odborného technika.Filtr s uhlíkem není saturován (digestoř ve verzi recykláže vzduchu)
Digestoř se vypnul během normálního fungování.	Ověřte si zda:nebyla přerušena dodávka proudu.proud nepřerušil jednopólový spínač.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sitě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.

NEPOUŽIVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 10-25

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do mísíce vyěistit.

Je možné jej èistit ruènì jemným mycím prostøedkem nebo v kuchyòské myèce põi nejnižší teplotí a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 24

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMÜŽE být umýván či regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Obr. 26

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku) Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Elektrické napojenie

Musí byt čistený jedenkrát za mesiac s nedráždivými čistiacími prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Priložit' uhlíkový filter na každú stranu a zavesit' ho na odsávač pary.

Položit' naspät' protitukový filter.

Výmena žiaroviek
