Tipo di prodotto	Cappa da cucina
Marca	Fagor
Modello	CFP60AX
Utilizzo	Versione aspirante (evacuazione esterna) o filtrante (ricircolo interno)
Numero di velocità	4 (velocità 1-4)
Illuminazione	Alogena, 12 V, 20 W max, attacco G4
Alimentazione elettrica	220-240 V ~ 50 Hz (verificare sulla targhetta)
Diametro di raccordo	150 mm
Distanza minima dal piano cottura (elettrico)	50 cm
Distanza minima dal piano cottura (gas/misto)	65 cm
Filtro antigrasso	Metallico, lavabile (almeno una volta al mese)
Filtro a carbone attivo	Per versione ricircolo, sostituzione ogni 4 mesi al massimo (non lavabile)
Pulizia esterna	Panno umido con detergente liquido neutro; non usare alcol né prodotti abrasivi
Sostituzione delle lampade	Scollegare l'apparecchio; utilizzare una lampada alogena G4 12 V 20 W max
Sicurezza	Scollegare prima della manutenzione; non utilizzare senza griglia; evitare fiamme libere; rispettare le distanze minime
Versione evacuazione esterna	Tubo di evacuazione non fornito (diametro 150 mm), pendenza verso l'alto di circa 10°
Versione ricircolo	Necessita di un filtro a carbone attivo (non fornito)
Ricambi disponibili	Filtro antigrasso, filtro a carbone, lampade alogene G4 12 V 20 W

Domande frequenti - CFP60AX FAGOR

Come installare la cappa Fagor CFP60AX?

L'installazione deve rispettare le distanze minime: 50 cm per un piano cottura elettrico, 65 cm per un piano cottura a gas o misto. Utilizzare i tasselli in dotazione adatti alla propria parete. Per la versione con evacuazione, collegare un tubo di diametro 150 mm con una leggera pendenza verso l'alto. Per la versione ricircolo, installare un filtro a carbone attivo (non fornito). Scollegare l'apparecchio prima di qualsiasi operazione.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di cottura e la parte più bassa della cappa è di 50 cm per i piani cottura elettrici e di 65 cm per i piani cottura a gas o misti. Se le istruzioni del piano cottura specificano una distanza superiore, seguire queste.

Come pulire la cappa Fagor CFP60AX?

Scollegare la cappa. Pulire l'esterno con un panno umido e un detergente liquido neutro. Non usare alcol né prodotti abrasivi. Il filtro antigrasso metallico si lava a mano o in lavastoviglie a bassa temperatura una volta al mese. Il filtro a carbone (versione ricircolo) non si pulisce, va sostituito ogni 4 mesi.

Con quale frequenza bisogna cambiare il filtro a carbone?

Il filtro a carbone attivo deve essere cambiato al massimo ogni 4 mesi, o più spesso in caso di uso intensivo. Non può essere pulito né rigenerato. Questo filtro è utilizzato solo in versione ricircolo.

Come cambiare le lampadine della cappa?

Scollegare prima la cappa. Assicurarsi che le lampadine siano fredde. Con un piccolo cacciavite a lama piatta, rimuovere il protettore. Sostituire la lampadina difettosa con una lampadina alogena 12 V - 20 W max - G4. Non toccare la lampadina con le mani. Richiudere il portalampada a scatto.

Cosa fare se la cappa non funziona?

Verificare prima che non ci sia un'interruzione di corrente e che sia stata selezionata una velocità. Se la cappa si ferma durante il funzionamento, controllare l'interruttore automatico. Se il problema persiste, contattare un tecnico qualificato.

La cappa fa rumore, cosa fare?

Un rumore eccessivo può provenire da un condotto di evacuazione mal installato (troppe curve, diametro inferiore a 150 mm) o da un filtro antigrasso sporco. Verificare anche che la cappa sia fissata correttamente. Una velocità troppo elevata può anche aumentare il rumore.

Si può usare la cappa senza filtro antigrasso?

No, è indispensabile utilizzare la cappa con il filtro antigrasso correttamente montato. L'uso senza filtro può danneggiare il motore e presenta un rischio di incendio.

Come passare dalla versione evacuazione alla versione ricircolo?

Per utilizzare la cappa in versione ricircolo, è necessario prima rimuovere il filtro a carbone se presente (per l'evacuazione). Installare quindi un filtro a carbone attivo nuovo su ciascun lato della cappa (non fornito). L'aria verrà sgrassata e deodorata prima di essere reimmessa nell'ambiente attraverso la griglia superiore.

Dove trovare i ricambi per la cappa Fagor CFP60AX?

I ricambi (filtro antigrasso, filtro a carbone, lampadine alogene) sono disponibili presso il rivenditore abituale o il servizio post-vendita autorizzato Fagor. Utilizzare solo ricambi originali o compatibili raccomandati.

MANUALE UTENTE CFP60AX FAGOR

IT Istruzioni di montaggio e d'uso

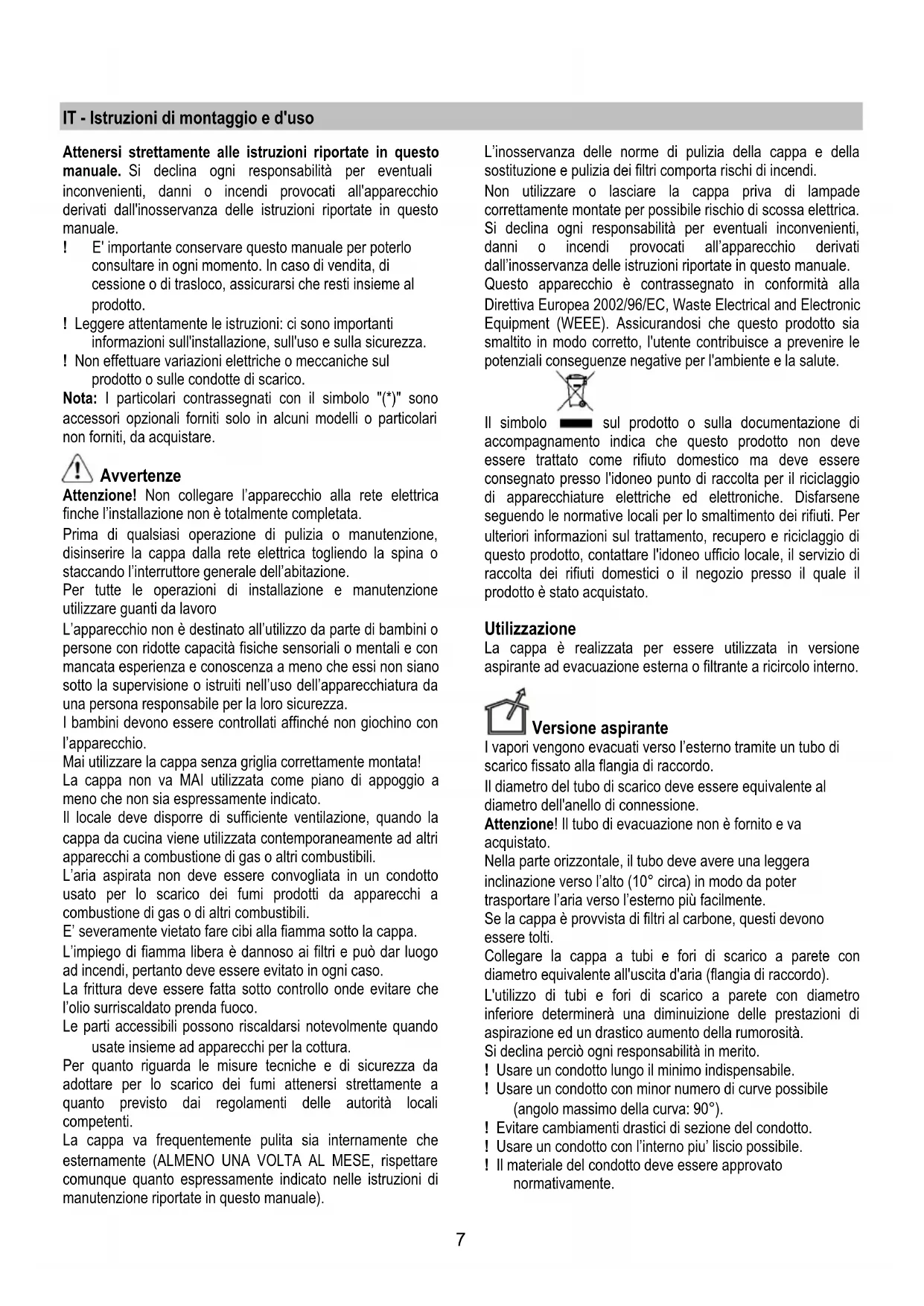

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Le parti accessibili possono riscaldarsi notevolmente quando usate insieme ad apparecchi per la cottura.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

a. Interruttore luce ON/OFF.
b. Interruttore OFF/velocità 1
c. Selezione velocità 2
d. Selezione velocità 3
e. Selezione velocità 4

Anomalie di funzionamento

SINTOMI SOLUZIONI
La cappa non funziona... Verificare che:non c'è interruzione di corrente.è stata selezionata una velocità.
La cappa ha un rendimento scarso...	Verificare che:la velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.la cucina sufficientemente areata per permettere una presa d'aria.Il sistema dei tubi di scarico causa una perdita di efficenza della cappa. Contattare un tecnico qualificato.Il filtro a carbone non è consumato (cappa in versione ricircolo).
La cappa si è spenta nel corso del normale funzionamento.	Verificare che:non c'è interruzione di corrente.il dispositivo di interruzione onnipolare non è scattato.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 10-25

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 24

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.

NON può essere lavato o rigenerato

Togliere il filtro grassi.

Applicare un filtro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Fig. 26

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata.
   Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
