| Tipo de producto | Campana extractora |
| Marca | Fagor |
| Modelo | CFP60AX |
| Uso | Versión aspirante (evacuación exterior) o filtrante (reciclaje interior) |
| Número de velocidades | 4 (velocidades 1 a 4) |
| Iluminación | Halógena, 12 V, 20 W máx., casquillo G4 |
| Alimentación eléctrica | 220-240 V ~ 50 Hz (verificar en la placa de características) |
| Diámetro de conexión | 150 mm |
| Distancia mínima a la placa de cocción (eléctrica) | 50 cm |
| Distancia mínima a la placa de cocción (gas/mixta) | 65 cm |
| Filtro antigrasa | Metálico, lavable (al menos una vez al mes) |
| Filtro de carbón activo | Para versión reciclaje, reemplazo cada 4 meses como máximo (no lavable) |
| Limpieza exterior | Paño húmedo con detergente líquido neutro; no usar alcohol ni productos abrasivos |
| Reemplazo de las lámparas | Desenchufar el aparato; usar una lámpara halógena G4 12 V 20 W máx. |
| Seguridad | Desenchufar antes del mantenimiento; no usar sin rejilla; evitar llamas libres; respetar las distancias mínimas |
| Versión evacuación exterior | Tubo de evacuación no incluido (diámetro 150 mm), pendiente hacia arriba de aproximadamente 10° |
| Versión reciclaje | Requiere un filtro de carbón activo (no incluido) |
| Piezas de repuesto disponibles | Filtro antigrasa, filtro de carbón, lámparas halógenas G4 12 V 20 W |
Preguntas frecuentes - CFP60AX FAGOR
Preguntas de los usuarios sobre CFP60AX FAGOR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones CFP60AX - FAGOR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CFP60AX de la marca FAGOR.
MANUAL DE USUARIO CFP60AX FAGOR
ES Montaje y modo de empleo

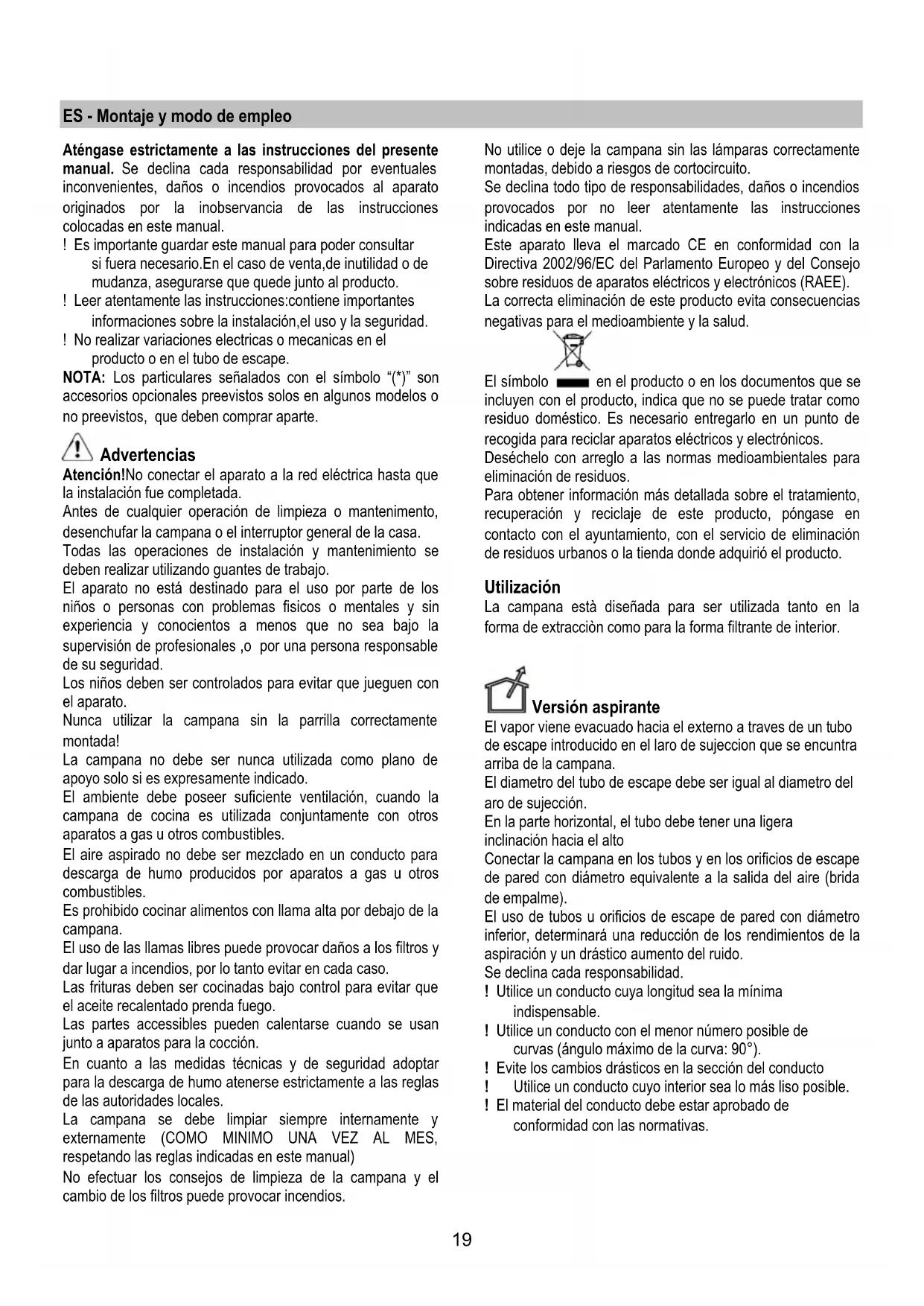

ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual.
! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.
Advertencias
Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evitar que jueguen con el aparato.
Nunca utilizar la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción como para la forma filtrante de interior.
Versión aspirante
El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuentra arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujección.
En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible del vuestro proveedor. El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior.
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Las instrucciones de conexión están proveidas con la unidad periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interno de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Atención! La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.
Montaje
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

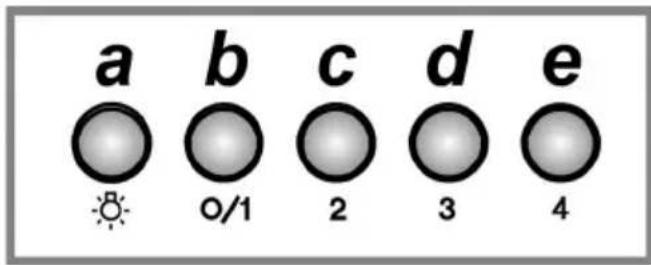

Funcionamiento
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.
a. Interruptor luz ON/OFF.
b. Interruptor OFF/ velocidad 1
c. Selección velocidad 2
d. Selección velocidad 3
e. Selección velocidad 4
Anomalías de funcionamiento
| SÍNTOMAS SOLUCIONES | |
| La campana no funciona... | Compruebe que:No hay un corte de corriente.Se ha seleccionado una velocidad. |
| El rendimiento de la campana es insuficiente... | Compruebe que:La velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y el vapor de agua producido.La cocina suficientemente ventilada para que pueda entrar aire.El sistema de tubos de descarga causa una perdida de eficacia de la campana extractora. Contactar un técnico calificado..El filtro de carbono no está gastado (campana en versión reciclaje). |
| La campana se ha parado mientras estaba funcionando. | Compruebe que:No hay un corte de corriente.No se ha activado el dispositivo de corte omnipolar. |
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Fig. 10-25
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 24
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse o reciclarse.
Quitar los filtros antigrasa
Aplique un filtro al carbón por lado y enganchelo en la campana extractora.
Ponga de nuevo los filtros antigrasa.
Sustitución de la lámpara
Fig. 26
Desconecte el aparato de la red eléctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
- Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar.
- Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE).
