HASZNÁLATI ÚTMUTATÓ ASA 25 L PC METABO

hu Eredeti használati utasítás 92

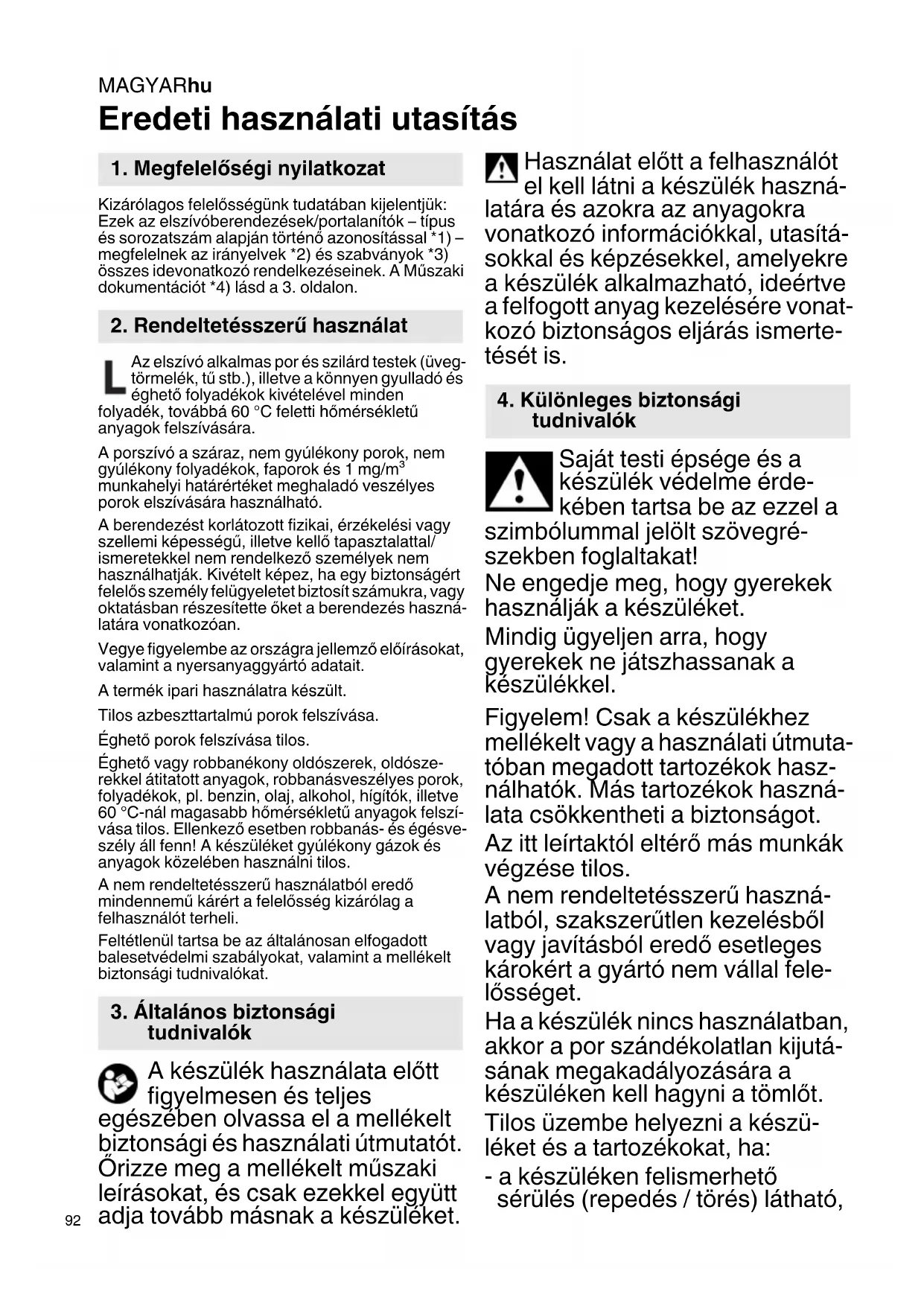

Eredeti használati utasítás

Kizárólagos felelősségünk tudatában kijelentjük:

Ezek az elszívóberendezések/portalanítók – típus

és sorozatszám alapján történő azonosítással *1) –

megfelelnek az irányelvek *2) és szabványok *3)

összes idevonatkozó rendelkezéseinek. A Műszaki

dokumentációt *4) lásd a 3. oldalon.

Az elszívó alkalmas por és szilárd testek (üveg-

törmelék, tű stb.), illetve a könnyen gyulladó és

éghető folyadékok kivételével minden

folyadék, továbbá 60 °C feletti hőmérsékletű

anyagok felszívására.

A porszívó a száraz, nem gyúlékony porok, nem

gyúlékony folyadékok, faporok és 1 mg/m³

munkahelyi határértéket meghaladó veszélyes

porok elszívására használható.

A berendezést korlátozott fizikai, érzékelési vagy

szellemi képességű, illetve kellő tapasztalattal/

ismeretekkel nem rendelkező személyek nem

használhatják. Kivételt képez, ha egy biztonságért

felelős személy felügyeletet biztosít számukra, vagy

oktatásban részesítette őket a berendezés haszná-

Vegye figyelembe az országra jellemző előírásokat,

valamint a nyersanyaggyártó adatait.

A termék ipari használatra készült.

Tilos azbeszttartalmú porok felszívása.

Éghető porok felszívása tilos.

Éghető vagy robbanékony oldószerek, oldósze-

rekkel átitatott anyagok, robbanásveszélyes porok,

folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve

60 °C-nál magasabb hőmérsékletű anyagok felszí-

vása tilos. Ellenkező esetben robbanás- és égésve-

szély áll fenn! A készüléket gyúlékony gázok és

anyagok közelében használni tilos.

A nem rendeltetésszerű használatból eredő

mindennemű kárért a felelősség kizárólag a

felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott

balesetvédelmi szabályokat, valamint a mellékelt

biztonsági tudnivalókat.

A készülék használata előtt

figyelmesen és teljes

egészében olvassa el a mellékelt

biztonsági és használati útmutatót.

Őrizze meg a mellékelt műszaki

leírásokat, és csak ezekkel együtt

adja tovább másnak a készüléket.

Használat előtt a felhasználót

el kell látni a készülék haszná-

latára és azokra az anyagokra

vonatkozó információkkal, utasítá-

sokkal és képzésekkel, amelyekre

a készülék alkalmazható, ideértve

a felfogott anyag kezelésére vonat-

kozó biztonságos eljárás ismerte-

Saját testi épsége és a

készülék védelme érde-

kében tartsa be az ezzel a

szimbólummal jelölt szövegré-

szekben foglaltakat!

Ne engedje meg, hogy gyerekek

használják a készüléket.

Mindig ügyeljen arra, hogy

gyerekek ne játszhassanak a

Figyelem! Csak a készülékhez

mellékelt vagy a használati útmuta-

tóban megadott tartozékok hasz-

nálhatók. Más tartozékok haszná-

lata csökkentheti a biztonságot.

Az itt leírtaktól eltérő más munkák

A nem rendeltetésszerű haszná-

latból, szakszerűtlen kezelésből

vagy javításból eredő esetleges

károkért a gyártó nem vállal fele-

Ha a készülék nincs használatban,

akkor a por szándékolatlan kijutá-

sának megakadályozására a

készüléken kell hagyni a tömlőt.

Tilos üzembe helyezni a készü-

léket és a tartozékokat, ha:

- a készüléken felismerhető

sérülés (repedés / törés) látható,

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

- hibás a hálózati csatlakozóve-

zeték, vagy repedés, illetve

öregedés jeleit mutatja,

- láthatatlan hiba gyanúja áll fenn

A fejet, tömlőt vagy csövet embe-

rekre és állatokra irányítani tilos.

FIGYELMEZTETÉS - Hab

vagy víz kilépése esetén

azonnal kapcsolja ki a készüléket.

Ürítse ki a tartályt és szükség

esetén a redős szűrőt.

Soha ne másszon fel vagy üljön rá

A csatlakozó vezetéket és a tömlőt

mindig úgy helyezze el, hogy ne

okozzon botlásveszélyt.

A csatlakozó vezetéket ne húzza át

éles szélek felett, ne törje meg

Ha a készülék csatlakozó vezetéke

megsérül, akkor azonnal ki kell

cserélni megfelelő csatlakozó

vezetékre. Lásd a Javítás c. feje-

Csak védőérintkezővel rendelkező

csatlakozóaljzathoz csatlakoztat-

Sérült hosszabbító vezeték hasz-

Soha ne dugja be vagy húzza ki a

csatlakozódugót nedves kézzel.

Csak a csatlakozódugónál és soha

ne a vezetéknél fogva húzza ki a

FIGYELMEZTETÉS - A készü-

léken található csatlakozóaljzat

csak a használati útmutatóban leírt

A készüléket felügyelet nélkül

hagyni tilos. A munka hosszabb

megszakítása esetén húzza ki a

hálózati csatlakozódugót. Bizto-

sítsa szándékolatlan bedugás

A porszívó nem használható vagy

tárolható a szabadban nedves

VIGYÁZAT - A gépet csak

beltérben szabad tárolni.

A savak, az aceton és oldószerek

Karbantartás és a gép tisztí-

tása előtt, illetve minden hasz-

nálat után kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozó-

dugót. Biztosítsa szándékolatlan

Ne használjon gőzborotvát vagy

nagynyomású mosót a porszívó

Tartsa mindig szárazon a fedél

Amennyiben hosszabb időn át

nem végzik el a készülék tisztí-

tását, különösen élelmiszer-feldol-

gozó iparban való használat

esetén, fennáll a csíraképződés

veszélye: használat után mindig

azonnal tisztítsa ki és fertőtlenítse

Soha ne nyissa fel a készüléket

szabadban, esőben vagy

Alacsony hőmérséklet esetén ne

használja a készüléket

Ne használja a készüléket robba-

násveszélyes helyiségben.

Ügyeljen arra, hogy a porszívót

biztonságos helyre állítsa fel.

Ha a távozó levegő a helyiségbe

tér vissza, akkor ott legalább L

légcseresebességet kell biztosí-MAGYARhu

tani. Vegye figyelembe az

országos előírásokat.

Figyelem! A készülék egész-

ségkárosító port tartalmaz. Az

ürítést és a karbantartást, a

porgyűjtő tartály kezelését is bele-

értve csak megfelelő védőfelszere-

lést viselő szakemberek végez-

Vigyázat, általános veszély!

Vigyázat! Ne használja a

készüléket a használati

utasítás elolvasása nélkül!

FIGYELMEZTETÉS - A kezelősze-

mélyzetet megfelelő oktatásban

kell részesíteni a porszívó haszná-

latára és a vele felszívható anya-

Figyelmeztető tábla L porosztályú

A készülék alkalmas enyhén

egészségkárosító anyagok felszí-

vására. A belélegzésre szolgáló

levegő faporszint tartalmának

csökkentésére nem alkalmas.

Egyes anyagok, mint pl.

ólomtartalmú festékek, egyes

fafajták, ásványok és fémek pora

egészségkárosító lehet. Ezen

porok érintése vagy belégzése

allergikus reakciókat válthat ki, és/

vagy a felhasználó vagy a

közelben tartózkodó személyek

légúti megbetegedéseit okozhatja.

Bizonyos porok, mint pl. a tölgy

vagy a bükk pora rákkeltőnek

minősül, különösen a faanyagok

adalékanyagokkal (kromátokkal,

fakonzerváló szerekkel) együtt.

1 Be/Ki/Automatika kapcsoló

2 Csatlakozóaljzat elektromos szerszámhoz

4 „PressClean” (PC) gomb a szűrő

9 Gyapjú szűrőtasak *

* felszereltségtől függő / nem része a szállítási terje-

Az üzembe helyezés előtt ellenőrizze,

hogy a típustáblán megadott hálózati

feszültség és frekvencia megfelel-e a használt

Tegye fel a fogantyú közdarabját vagy a karmantyút

a szívótömlőre (lásd az A ábrát a 2. oldalon).

Készítse elő az ábrán látható módon a szívócsövet

a tárolóban való tárolásra (lásd a C ábrát a 2.

6.1 A pamut szűrőtasak (9) behelyezése

Javasoljuk fátyolszövet szűrőzsákok használatát a

- Az olyan alkalmazások esetén, ahol kis

mennyiségű finom por keletkezik (pl. festék- és

lakkbevonatok fel és lecsiszolásakor, rövid, <

10 mm-es átmérőjű fúró munkálatok leszívásakor,

- Olyan gépek, mint pl. felsőmarók, gyalugépek, kis

csiszológépek, stb. alkalmazásakor.

Egy fátyolszövet/papír szűrőzsák használatakor a

szűrőtisztítás nem működik.

Kapcsolja ki a gépet. Húzza ki a hálózati csatlako-

zódugót. Biztosítsa szándékolatlan bedugás ellen.

Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8).

Lásd a B ábrát a 2. oldalon Helyezzen új szűrőta-

sakot a peremre és tolja el úgy, hogy a gumi-

membrán a szívócsonk fölött legyen. Ügyeljen arra,

hogy a gumimembrán a vastagítás fölött helyez-

Helyezze vissza a felső részt a tartályra és zárja a

6. Üzembe helyezésMAGYAR hu

6.2 A PE szűrőtasak (10) behelyezése

Javasoljuk PE hulladékzsák használatát a

- Az olyan alkalmazásoknál, ahol nagyobb

mennyiségű finom por keletkezik (pl. vakolt

felületek lemarásakor, esztrich felületek fel- és

lecsiszolásakor, stb.).

- Az olyan gépek használata esetén, mint pl.:

felújító marók, felújító csiszolók,

gipszkartoncsiszolók, falhoronymarók, stb.

Egy PE hulladékzsák alkalmazásakor a

szűrőtisztítást a megfelelő anyagoknál (lásd a

javaslatot) be kell kapcsolni (AR / IR funkció).

Kapcsolja ki a gépet. Húzza ki a hálózati csatlako-

zódugót. Biztosítsa szándékolatlan bedugás ellen.

Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8).

Lásd a B ábrát a 2. oldalon Helyezzen új szűrőta-

sakot a peremre és tolja el úgy, hogy a gumi-

membrán a szívócsonk fölött legyen. Ügyeljen arra,

hogy a gumimembrán a vastagítás fölött helyez-

Egyenletesen húzza szét a PE szűrőtasakot (10) a

tartály alján. Úgy helyezze a PE szűrőtasak széleit a

tartály széle fölé, hogy a tasakot a felhelyezett felső

rész (3) körkörösen rögzítse.

Helyezze vissza a felső részt a tartályra és zárja a

7.1 Be-/kikapcsolás, automata üzemmód

Válassza ki az üzemmódot a kapcsolóval (1):

0 = porszívó kikapcsolva

I = porszívó bekapcsolva (manuális

= Be-/kikapcsoló automatika:

A porszívó be-, ill. kikapcsolása a csatlako-

zóaljzathoz (2) csatlakoztatott elektromos

szerszámmal történik.

Lásd az E ábrát a 2. oldalon. A redős szűrő (11)

erős légárammal való megtisztításához: működ-

tesse (nyomja be 3-szor) munkaszünetben a

gombot (4) és ezzel egyidőben fogja be (a szívó-

tömlőn vagy a tartályon) a szívónyílást.

7.3 Beépített fúvó funkció

Kifúváshoz, szárításhoz és a távozó levegő elveze-

téséhez. Erre a célra csatlakoztasson megfelelő

tömlőt (szállítási terjedelem) a kifúvó nyílásba (5).

Ne engedje ellenőrizetlenül a kifúvott levegőt

k térbe. Használjon tiszta tömlőt. A por

egészségkárosító hatású lehet.

7.4 Csatlakozóaljzat (2)

A csatlakozóaljzatot (2) csak elektromos kézi-

szerszám csatlakoztatására tervezték.

A maximálisan megengedett áramfelvétel (a

porszívó és a csatlakoztatott készülék

esetében) összességében az I

táblázat, 3. oldal) nem haladhatja meg.

A kapcsoló (1) „ “ állásában a porszívó be-, ill.

kikapcsolása a csatlakozóaljzathoz (2) csatlakozta-

tott elektromos szerszámmal történik.

A szívást csak száraz szűrővel, készülékkel és

tartozékokkal végezze. Nedves állapotban a por

megtapadhat és megkérgesedhet.

A pamut szűrőtasakot (9) vagy PE szűrőtasakot

(10) mindig redős szűrővel (11) együtt kell hasz-

A készüléket soha ne üzemeltesse a redős

szűrő (11) behelyezése nélkül. A készülék

megrongálódhat. Ezenfelül vízkilépés is lehet-

Pamut (9) vagy PE szűrőtasak (10) használható. A

redős szűrő (11) nedves porszíváshoz is használ-

Nedves szívás előtt a száraz szívott anyagot el kell

távolítani. Ez kiküszöböli az erős szennyeződést és

A készülék úszórendszerrel van ellátva, amely a

maximális folyadékszint elérésekor kikapcsolja a

készüléken áthaladó légáramot. Ilyen esetben

jelentősen megváltozik a motor hangja. Ekkor

kapcsolja ki a készüléket. Majd húzza ki a csatlako-

zódugót az aljzatból. A folyadékot csak az úszó

működőképes állapotában szívja fel (lásd a 10.,

Karbantartás c. fejezetet).

Kikapcsolás után némi víz folyhat vissza a tömlőből.

A kiürítés előtt először vegye ki a szívótömlőt a

Ha száraz szívás következik, akkor helyezzen be

száraz szűrőt. A száraz és nedves szívás gyakori

váltásakor egy második (csere-) szűrő használatát

javasoljuk. A szűrőt, a tartályt és a tartozékokat

szárítsa meg, hogy a por ne rakódhasson le a

A por véletlen kilépésének megakadályozására a

tömlőt hagyja a berendezésen csatlakoztatva.

A szívótömlőt vagy a hálózati csatlakozóvezetéket

rögzítse a készüléken található rögzítőszerkezet

A felső résznek (3) biztonságosan kell csatlakoznia

a tartályhoz (8) - ellenőrizze a reteszelő zárak (6)

9.1 Általános tisztítási tudnivalók

A tartályt és a tartozékokat vízzel tisztítsa. A felső

részt (3) nedves ruhával törölje le.

9. TisztításMAGYARhu

Figyelem! A készülék egészségkárosító port

tartalmaz. Az ürítést és a karbantartást, a porgyűjtő

tartály kezelését is beleértve csak megfelelő védő-

felszerelést viselő szakemberek végezhetik.

munkahelyi határértékkel rendel-

kező porok esetében megengedett.

- Húzza ki a hálózati csatlakozódugót. Biztosítsa

szándékolatlan bedugás ellen.

- Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8).

- Billentse ki a tartályt.

A pamut szűrőtasak ártalmatlanítása

- Húzza ki a hálózati csatlakozódugót. Biztosítsa

szándékolatlan bedugás ellen.

- Vegyen fel porvédő maszkot.

- Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8).

- Húzza ki óvatosan hátrafelé a pamut szűrőtasakot

(9) a szívónyílásról (7).

- Ártalmatlanítsa a felszívott anyagot a törvényes

előírásoknak megfelelően.

- Dugja be a csatlakozódugót.

- Kapcsolja be a porszívót és tisztítsa meg a szűrőt:

működtesse a gombot (4) („PressClean”, lásd 7.2.

- Kapcsolja ki a porszívót: állítsa a kapcsolót (1) „0“

- Vegyen fel porvédő maszkot.

- Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8). A felső rész lehelyezése

előtt állítsa a kapcsolót (1) „I“ állásba az esetleg

lehulló por felszívásához.

- Húzza le óvatosan hátra a PE szűrőtasakot (10) a

szívónyílástól (7) elfele.

- Ártalmatlanítsa a felszívott anyagot a törvényes

előírásoknak megfelelően.

10.1 Általános tudnivalók

Minden karbantartás előtt kapcsolja ki a

készüléket és húzza ki a hálózati csatlakozó-

dugót. Biztosítsa szándékolatlan bedugás ellen.

Tisztítsa meg a készüléket (lásd 9.. fejezet).

A felhasználó által végzett karbantartáskor szét kell

szerelni a porszívót, meg kell tisztítani és el kell

végezni a karbantartást, amennyire az a karban-

tartó személyzet és mások veszélyeztetése nélkül

Elővigyázatossági intézkedések

A megfelelő elővigyázatossági intézkedések a szét-

szerelés előtti tisztítást, a porszívó szétszerelé-

séhez helyi szűrt kényszerszellőzés biztosítását, a

karbantartási terület tisztítását és az alkalmas

személyi védőfelszerelést jelentik.

10.2 A szívóteljesítmény gyengülése

A szívóteljesítmény gyengülése esetén végezze el

1. A redős szűrő (11) megtisztítása: működtesse a

gombot (4) („PressClean”, lásd 7.2. gombot)

2. Ürítse ki a tartályt vagy cserélje ki a pamut, (9) ill.

PE szűrőtasakot (10).

3. Cserélje ki, ill. rázza ki, kefélje le vagy vegye ki,

folyóvízben mossa ki és szárítsa meg, majd

helyezze vissza a redős szűrőt (11) (lásd 10.3.

10.3 A redős szűrő (11) cseréje

- A csere előtt még egyszer tisztítsa meg a redős

szűrőt (11): működtesse a gombot (4) („Pres-

sClean“, lásd 7.2. fejezet).

- Húzza ki a hálózati csatlakozódugót. Biztosítsa

szándékolatlan bedugás ellen.

- Nyissa a reteszelő zárakat (6). Vegye le a felső

részt (3) a tartályról (8).

Lásd a D ábrát a 2. oldalon. Fordítsa el a szűrőtartó

kosarat (12) az óramutató járásával ellentétes

irányba (bajonettzár) és húzza ki. Húzza le a redős

A régi redős szűrőt tegye azonnal porzáró műanyag

tasakba és ártalmatlanítsa előírás szerint.

Helyezze fel ütközésig az új redős szűrőt, közben

ügyeljen annak megfelelő illeszkedésére. Tolja a

helyére a szűrőtartó kosarat (12) és fordítsa el az

óramutató járásával egyező irányba (bajonettzár) a

FIGYELEM - Rendszeresen tisztítsa meg a

szűrőkosárba (12) mozgathatóan beépített

úszót és ellenőrizze annak épségét.

10.5 Műszaki felülvizsgálat

Legalább évente a gyártónak vagy kioktatott

személynek portechnikai ellenőrzést kell végeznie

pl. a szűrő sérülése, a készülék tömítettsége és a

vezérlőberendezés működése szempontjából.

A felhasználó által végzett karbantartáskor szét kell

szerelni a porszívót, meg kell tisztítani és el kell

végezni a karbantartást, amennyire az a karban-

tartó személyzet és mások veszélyeztetése nélkül

Elővigyázatossági intézkedések

A megfelelő elővigyázatossági intézkedések a szét-

szerelés előtti tisztítást, a porszívó szétszerelé-

séhez helyi szűrt kényszerszellőzés biztosítását, a

karbantartási terület tisztítását és az alkalmas

személyi védőfelszerelést jelentik.

A karbantartási és javítási munkák során az összes

nem megtisztított és kielégítően meg nem tisztítható

szennyezett tárgyat ártalmatlanítani kell. Az ilyen

tárgyakat nem áteresztő tasakokban, az ilyen

hulladék ártalmatlanítására vonatkozó előírásoknak

megfelelően kell ártalmatlanítani.

A szívóteljesítmény gyengülése:

Az erre vonatkozó tudnivalók a Tisztítás c. feje-

• A redős szűrő (11) elszennyeződött? - Tisztítsa

11. HibaelhárításMAGYAR hu

• Megtelt a pamut szűrőtasak (9)? - Cserélje ki.

• Megtelt a PE szűrőtasak (10)? - Cserélje ki.

• Megtelt a tartály (8)? - Ürítse ki.

• Eltömődött a fej, valamelyik cső vagy tömlő?-

A készülék nem indul:

• Be van dugva a csatlakozódugó az aljzatba?

• Van feszültség a hálózatban?

• Rendben van a hálózati vezeték?

• Megfelelően zárt a készülék fedele?

• Nem kapcsolt ki a vízérzékelő? - Ürítse ki a

tartályt; kapcsolja ki majd ismét be a készüléket.

• A kapcsoló (1) „ “ állásban van? - Állítsa „I”

állásba. Lásd a 7.1. fejezetet.

• Az elektromos szerszám nem kapcsolja be, ill. ki

a porszívót, pedig a kapcsoló (1) „ ”

állásban van. - Csatlakoztassa az elektromos

szerszámot a csatlakozóaljzathoz (2).

A készülék belsejében ne végezzen

semmilyen beavatkozást. Forduljon

meghatalmazott műhelyhez vagy a Metabo

ügyfélszolgálatához (lásd a 13.., Javítás c. feje-

Csak eredeti Metabo tartozékokat használjon.

Ha valamilyen tartozékra van szüksége, forduljon a

L Padlófejkészlet (padlóbetéttel és nedves

szíváshoz való betéttel)

A készülékeket csak elektromos szakember javít-

Csak eredeti Metabo pótalkatrészeket szabad

A javításra szoruló Metabo elektromos kéziszerszá-

mokkal forduljon Metabo szakkereskedőjéhez. A

címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a

www.metabo.com oldalról.

A Metabo szerszámok csomagolása 100%-ban

újrahasznosítható anyagokból készül.

A leselejtezett készülékek és azok tartozékai sok

értékes nyersanyagot és műanyagot tartalmaznak,

amelyek szintén újrahasznosíthatók.

Ezt a használati útmutatót klórmentesen fehérített

Csak EU-tagországok esetében: a készü-

léket soha ne dobja a háztartási hulladék

közé! Az elektromos és elektronikus beren-

dezések hulladékairól szóló 2002/96/EK irányelv és

annak nemzeti jogba való átvétele értelmében a

használt készülékeket szelektíven kell gyűjteni, és

lehetővé kell tenni azok környezetkímélő újrahasz-

Az adatok értelmezését lásd a 2. oldalon.

A változtatás jogát a műszaki fejlesztés érdekében

K =porosztály. Megfelel az EN 60335-2-69

U =hálózati feszültség

F =hálózati frekvencia

N =hálózati teljesítmény

=névleges felvett teljesítmény

=max. vákuum (a tömlőben)

=max. vákuum (a kompresszorban)

=max. térfogatáram (a tömlőben)

=max. térfogatáram (a kompresszorban)

=max. átáramlási mennyiség (a tömlőben)

=max. átáramlási mennyiség (a kompres-

V =max. tartálytérfogat

m =súly (elektromos csatlakozókábel nélkül)

Jellemző A-osztályú zajszint:

=hangteljesítményszint

Munka közben a zajszint meghaladhatja a 80 dB(A)

Viseljen hallásvédő eszközt!

A mérési eredményeket az EN 60704 szabvány

szerint határoztuk meg.

A fenti adatok (a mindenkor érvényben levő szab-

ványoknak megfelelően) tűréssel rendelkeznek.

14. Környezetvédelem

15. Műszaki adatokРУССКИЙru
